桥涵构造物一览表
桥表

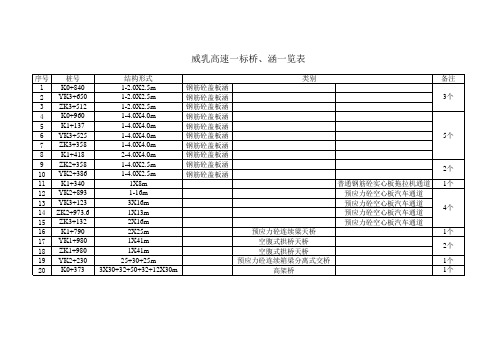

威乳高速一标桥、涵一览表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 桩号 K0+840 YK3+650 ZK3+512 K0+960 K1+137 YK3+525 ZK3+358 K1+418 ZK2+358 YK2+386 K1+340 YK2+893 YK3+123 ZK2+973.6 ZK3+132 K1+790 YK1+980 ZK1+980 YK2+230 K0+373 结构形式 1-2.0X2.5m 1-2.0X2.5m 1-2.0X2.5m 1-4.0X4.0m 1-4.0X4.0m 1-4.0X4.0m 1-4.0X4.0m 2-4.0X4.0m 1-4.0X2.5m 1-4.0X2.5m 1X8m 1-16m 3X16m 1X13m 2X16m 2X25m 1X41m 1X41m 25+30+25m 3X30+32+50+32+12X30m 类别 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 钢筋砼盖板涵 普通钢筋砼实心板拖拉机通道 预应力砼空心板汽车通道 预应力砼空心板汽车通道 预应力砼空心板汽车通道 预应力砼空心板汽车通道 预应力砼连续梁天桥 空腹式拱桥天桥 空腹式拱桥天桥 预应力砼连续箱梁分离式交桥 高架桥 备注 3个
桥涵水文课件第八章__调治构造物
桥涵水文（第四版）
第八章 调治构造物
高冬光 李家春
王亚玲 编著 李朋丽 课件编制
高冬光校审
人民交通出版社
调治构造物
z
z
z
调治构造物是水毁防治工程结构物，用以调 节水流，引导水流均匀、顺畅地流过桥孔， 防止桥下断面和上下游附近的河床、河岸发 生不利变形，确保桥梁安全；或者引导水流、 调整水流结构，减少洪水对公路的冲刷。 调治构造物是桥梁工程的重要组成部分， 有时也是路基冲刷防护的手段，主要包括各 种形式的导流堤、丁坝及其他桥头防护工程。 在路基水毁防治中常见的有浸水挡土墙、护 坦等及其组合形式。
丁坝群防护边坡坡脚
使用一段时间后，个别丁坝的混凝土罩面已冲毁， 引起丁坝坝头损坏
丁坝对护坡与挡土墙坡脚的冲刷防护
丁坝汛期的挑流护岸作用
铁丝石笼丁坝罩面后
汛期丁坝对沿河公路的防护
丁坝群防护
挡土墙基础淘空
迎水面冲刷导致丁坝倾覆、断裂
丁坝坝头冲刷
hs = 1.95Fr
z
0.20
Az
0.50
丁坝布设应注意下列问题（续）
z
z z
视河岸土质及水流等情况，可将坝根嵌入河岸 3~5 m，或加固坝根上游河岸8~10 m，下游河 岸12~15 m。 严禁在泥石流沟上布设挑水丁坝。 若需要防护的路堤或河岸较长，可采用数个丁 坝组成的丁坝群，进行水流调治和河岸防护。 将各个坝头的连线设计成一条平滑的曲线或直 线，称为导治线。导治线是设计的水边线或弯 道凹岸的深泓浅。导治线两端应与河岸平顺连 接。
丁坝还分为漫水与不漫水
z
z
z
根据坝顶高程和设计洪水位的相对位置，可分为漫水丁 坝和不漫水丁坝两类。坝顶高程高于设计洪水位，称为 不漫水丁坝，挑水能力强，相应地坝头冲刷也严重。坝 顶高程低于设计洪水位的丁坝，称为漫水丁坝或淹没式 丁坝。 漫水丁坝的坝顶高程常取在相当于常水位或平均洪水 位上下。这样，洪水位时为漫水丁坝，常水位及枯水位 时为不漫水丁坝；除洪水期以外的大部分时间，丁坝工 作在不漫水丁坝状态，有较大的调治水流和稳定河床的 作用；大洪水期间，丁坝坝顶淹没，不会过多阻挡水 流，避免坝头过深冲刷。 被淹没的丁坝之间，河底流速仍然很小，仍可发挥其护 岸作用。桥头防护和沿河路基防护，漫水丁坝及漫路堤成一定角度，伸入水 中的构造物。丁坝将水流挑离河岸或路堤，使 坝下游的河岸或路堤，免受冲刷，形成有利的 水流结构和河床变形。特别是在河流弯道凹岸 的一侧，将水流挑离路基边坡、桥头引道或河 岸，使泥沙在坝后淤积，形成新的水边线，达 到对凹岸路堤及桥台防护的目的。
最新道路桥梁箱涵竣工资料目录及表格
路基工程 单位工程 涵洞、通道 分部工程 基础及下部构造，主要构件预制、安装或浇筑，填土， 分项工程 工序或分项、分 资料名称 部工程名称 分部（分项）工程开工报审表 施工技术方案审批表 附施工方案 人员进场报告单 进场设备报告单 开工准备 进场材料报告单 施工放样报告单 安全、环保措施报验单 安全、环保设备设施检查记录 技术交底记录 检验申请批复单 构造物明挖基底检验单(桥、涵、挡护通用) 基坑承载力试验检验报告 轴线偏位检查记录表 水准测量记录表 模板、支架、拱架安装质量检验表 钢筋安装质量检验表 混凝土浇筑申请报告单 混凝土浇筑施工记录表 检验申请批复表 箱涵浇筑质量检验表 轴线偏位检查记录表 水准测量记录表 水泥砼抗压强度检验报告 钢筋安装质量检验评定表 分项工程质量检验评定表 一字墙及八字墙 台背填土 洞内铺砌及排水 分项工程中间交工证书 参照盖板涵 参照盖板涵 参照盖板涵 检验申请批复表 涵洞总体质量检验表 轴线偏位检查记录表 水准测量记录表 分项工程质量检验评定表 分项工程中间交工证书 每10km或每标段划分 每1～3km路段划分 自然段划分 表号 监表A9 监表A2 监表A23 监表A7 监表A6 监表A5 监表A19 监表A19-1 监表A19-2 监表A10 通用-1表 通用-11表 测量表1-5 通用-2表 桥梁-2表 监表A22 通用-3表 监表A10 涵洞-8表 通用-11表 测量表1-5 桥梁-2表 涵洞-8表 监表A11 备注
箱涵
涵洞总体
监表A10 涵洞-1表 通用-11表 测量表1-5 涵洞-1表 监表A11
桥隧建筑物一般知识..

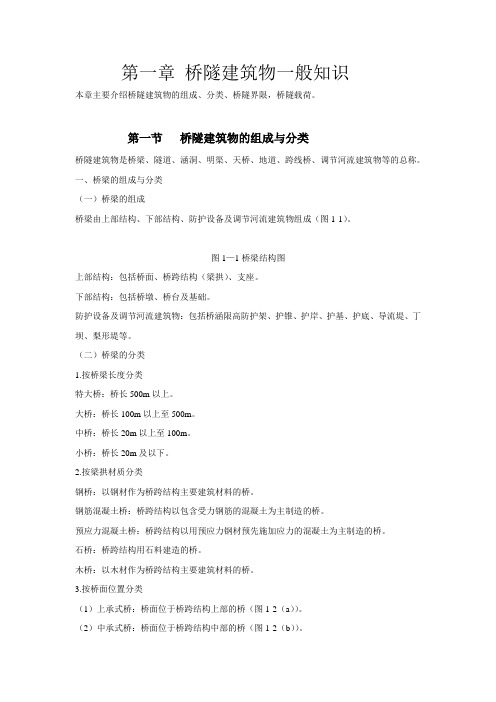

第一章桥隧建筑物一般知识本章主要介绍桥隧建筑物的组成、分类、桥隧界限，桥隧载荷。
第一节桥隧建筑物的组成与分类桥隧建筑物是桥梁、隧道、涵洞、明渠、天桥、地道、跨线桥、调节河流建筑物等的总称。
一、桥梁的组成与分类（一）桥梁的组成桥梁由上部结构、下部结构、防护设备及调节河流建筑物组成（图1-1）。
图1—1桥梁结构图上部结构：包括桥面、桥跨结构（梁拱）、支座。
下部结构：包括桥墩、桥台及基础。
防护设备及调节河流建筑物：包括桥涵限高防护架、护锥、护岸、护基、护底、导流堤、丁坝、梨形堤等。
（二）桥梁的分类1.按桥梁长度分类特大桥：桥长500m以上。
大桥：桥长100m以上至500m。
中桥：桥长20m以上至100m。
小桥：桥长20m及以下。
2.按梁拱材质分类钢桥：以钢材作为桥跨结构主要建筑材料的桥。
钢筋混凝土桥：桥跨结构以包含受力钢筋的混凝土为主制造的桥。
预应力混凝土桥：桥跨结构以用预应力钢材预先施加应力的混凝土为主制造的桥。
石桥：桥跨结构用石料建造的桥。
木桥：以木材作为桥跨结构主要建筑材料的桥。
3.按桥面位置分类（1）上承式桥：桥面位于桥跨结构上部的桥（图1-2（a））。
（2）中承式桥：桥面位于桥跨结构中部的桥（图1-2（b））。
图1—2 上承式、中承式桥梁（3）下承式桥：桥面位于桥跨结构下部的桥。
下承式又分为穿式桥和半穿式桥。
桥面上方有横向联结系者称为穿式桥（图1-3（a）），桥面上方无横向联结系者称为半穿式桥（图1-3（b））。
4.按桥跨结构承受载荷的特征分类（1）梁桥：用梁作为桥跨结构的桥。
有简支梁桥、连续梁桥、悬臂梁桥三种。
（2）拱桥：用拱圈或拱肋作为桥跨结构的桥。
拱桥又可按结构形式分为无铰拱、双铰拱，三铰拱；按有无外推力分为推力拱、无推力拱。
（3）刚构桥：桥跨结构与桥墩或桥台刚性连接的桥。
（4）框架桥：桥梁为整体箱形框架的桥。
（5）悬索桥：用桥塔支撑锚于两岸（端）的缆索，借助挂于缆索上的吊杆悬吊桥面和梁形成桥跨结构的桥。
公路桥涵、防护构造物养护管理办法

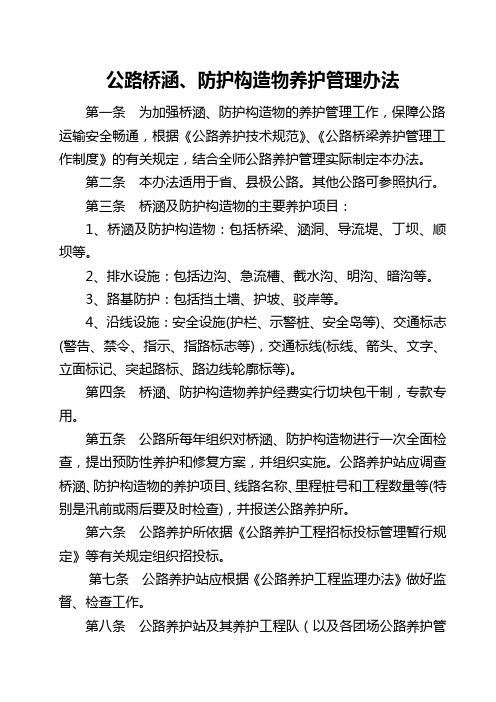

公路桥涵、防护构造物养护管理办法第一条为加强桥涵、防护构造物的养护管理工作，保障公路运输安全畅通，根据《公路养护技术规范》、《公路桥梁养护管理工作制度》的有关规定，结合全师公路养护管理实际制定本办法。
第二条本办法适用于省、县极公路。
其他公路可参照执行。
第三条桥涵及防护构造物的主要养护项目：1、桥涵及防护构造物：包括桥梁、涵洞、导流堤、丁坝、顺坝等。
2、排水设施：包括边沟、急流槽、截水沟、明沟、暗沟等。
3、路基防护：包括挡土墙、护坡、驳岸等。
4、沿线设施：安全设施(护栏、示警桩、安全岛等)、交通标志(警告、禁令、指示、指路标志等)，交通标线(标线、箭头、文字、立面标记、突起路标、路边线轮廓标等)。
第四条桥涵、防护构造物养护经费实行切块包干制，专款专用。
第五条公路所每年组织对桥涵、防护构造物进行一次全面检查，提出预防性养护和修复方案，并组织实施。
公路养护站应调查桥涵、防护构造物的养护项目、线路名称、里程桩号和工程数量等(特别是汛前或雨后要及时检查)，并报送公路养护所。
第六条公路养护所依据《公路养护工程招标投标管理暂行规定》等有关规定组织招投标。
第七条公路养护站应根据《公路养护工程监理办法》做好监督、检查工作。
第八条公路养护站及其养护工程队（以及各团场公路养护管理办公室）应根据公路养护工程合同规定，及时组织人员和机械对桥涵、防护构造物进行养护修复。
第九条桥涵、防护构造物的修复，凡符合下列情况者，均属定额养护范围，其修复费用从定额养护费中支付，不得挤占水毁款或另计经费。
l、钢筋混凝土构件缺损10立方米／处(次)以内。
2、边沟、急流槽连续损坏长度：浆砌片石长度在50米／处(次)以下，混凝土长度在30米／处(次)以下。
3、防护工程：浆砌片石防护损坏40立方米／处(次)以内，混凝土防护损坏30立方米／处(次)以内。
4、桥涵清淤：500立方米／处(次)以内。
第十条各级公路管理机构及其养护生产单位应加强桥涵、防护构造物的养护管理，按分级负责的原则，建立健全部颁《公路桥梁养护管理工作制度》中的各种检查制度和技术档案制度，并做好预防性养护工作。
桥隧建筑物一般知识..
第一章桥隧建筑物一般知识本章主要介绍桥隧建筑物的组成、分类、桥隧界限，桥隧载荷。
第一节桥隧建筑物的组成与分类桥隧建筑物是桥梁、隧道、涵洞、明渠、天桥、地道、跨线桥、调节河流建筑物等的总称。
一、桥梁的组成与分类（一）桥梁的组成桥梁由上部结构、下部结构、防护设备及调节河流建筑物组成（图1-1）。
图1—1桥梁结构图上部结构：包括桥面、桥跨结构（梁拱）、支座。
下部结构：包括桥墩、桥台及基础。
防护设备及调节河流建筑物：包括桥涵限高防护架、护锥、护岸、护基、护底、导流堤、丁坝、梨形堤等。
（二）桥梁的分类1.按桥梁长度分类特大桥：桥长500m以上。
大桥：桥长100m以上至500m。
中桥：桥长20m以上至100m。
小桥：桥长20m及以下。
2.按梁拱材质分类钢桥：以钢材作为桥跨结构主要建筑材料的桥。
钢筋混凝土桥：桥跨结构以包含受力钢筋的混凝土为主制造的桥。
预应力混凝土桥：桥跨结构以用预应力钢材预先施加应力的混凝土为主制造的桥。
石桥：桥跨结构用石料建造的桥。
木桥：以木材作为桥跨结构主要建筑材料的桥。
3.按桥面位置分类（1）上承式桥：桥面位于桥跨结构上部的桥（图1-2（a））。
（2）中承式桥：桥面位于桥跨结构中部的桥（图1-2（b））。
图1—2 上承式、中承式桥梁（3）下承式桥：桥面位于桥跨结构下部的桥。
下承式又分为穿式桥和半穿式桥。
桥面上方有横向联结系者称为穿式桥（图1-3（a）），桥面上方无横向联结系者称为半穿式桥（图1-3（b））。
4.按桥跨结构承受载荷的特征分类（1）梁桥：用梁作为桥跨结构的桥。
有简支梁桥、连续梁桥、悬臂梁桥三种。
（2）拱桥：用拱圈或拱肋作为桥跨结构的桥。
拱桥又可按结构形式分为无铰拱、双铰拱，三铰拱；按有无外推力分为推力拱、无推力拱。
（3）刚构桥：桥跨结构与桥墩或桥台刚性连接的桥。
（4）框架桥：桥梁为整体箱形框架的桥。
（5）悬索桥：用桥塔支撑锚于两岸（端）的缆索，借助挂于缆索上的吊杆悬吊桥面和梁形成桥跨结构的桥。
桥梁的组成与分类
桥梁的组成与分类一、桥梁的功能及组成供铁路、道路、渠道、管线、行人等跨越河流、海湾、湖泊、山谷、低地或其他交通线路的架空构造物称为桥或桥梁。
桥梁由上部结构、下部结构、支座系统以及附属设施组成（图 1.2.1）。
《铁路桥涵设计规范》（TB 10002—2017）规定桥涵主体结构的设计使用年限应为100 年。
图1.2.1 梁桥的组成上部结构主要包括桥跨结构和桥面构造。
桥跨结构指桥梁中直接承受桥上交通荷载、架空的主体结构部分，例如，梁式桥中的主梁、拱桥中的拱圈、桁架梁桥中的主桁等都是桥梁上部结构。
桥面构造是指铁路桥的道砟、枕木、轨道、挡砟墙以及伸缩缝、排水防水系统等，或者是指公路桥的行车道铺装、人行道、安全带、路缘石、栏杆、照明系统等。
下部结构指桥梁支座以下的支承结构，包括桥墩、桥台和墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
桥台设在桥跨结构的两端，除了支承上部结构之外，还起到桥梁和路堤衔接并防止路堤下滑和坍塌的作用，其两侧做成填土或填石锥体并在表面加以铺砌，即锥坡（图 1.2.2），用来保证桥台和路堤的良好衔接，并保证桥头路堤的稳定。
桥墩位于两桥台之间，是支承相邻桥跨结构，并将其荷载传给基础的建筑物。
图1.2.2 锥坡桥跨结构与墩、台之间还设置支座，桥上还应设伸缩缝，通航河流还常设防止船只撞击墩台的防撞结构等。
除上述基本结构外，桥梁有时还修建一些附属结构物，如通航河流中的导航装置、检查维修设备等。
有些桥梁为了免遭水害，还修建导流堤，以引导水流顺畅地从桥下宣泄，修建丁坝、护岸等防护工程，以保护桥头路堤或附近的河岸。
桥头与桥头引线和导流防护工程等建筑物，由于它们与船渡相对应，所以总称之为桥渡。
在枯水季节的最低水位称为低水位；洪峰季节河流中的最高水位称为高水位。
桥梁设计中按规定的设计洪水频率计算所得的高水位，称为设计洪水位。
对桥梁工程中常用的名词和术语，现简要说明如下：1. 正桥与引桥对于规模较大的桥梁，通常把跨越主要障碍物（如大江大河）的桥跨称为正桥。
桥梁工程资料用表明细及排序
防护开工报告
防
护
工
程
锥护坡Βιβλιοθήκη 桥梁工程大 、 中 桥 桥 梁 工 程
