RFID开发介绍—Enterprise Server
第7章 RFID中间件
解决方案服务的。
32
2. BizTalk RFID的功能
图9.6 BizTalk RFID的主要功能
29
7.5.1 商业RFID中间件
Oracle
Oracle Sensor Edge Server不仅是连接传感器和企 业应用的中间件，而且是应用开发的集成解决方案
主要部分：
数据采集 事件处理 事件调度
传感器事件处理
Oracle Application Server Driver OPMN
采用“数据过滤——事件处理——报告生成”三 步推进的数据管理流程，完成原始数据到事件报 告结果的处理。
规则模式 事件定义
复杂事件处理
发现 目标 事件 报告 生成 器
目标 移动
数据过滤 算法选择
自定义算法
参照信息
26
7.4.4 应用交互层
应用交互层的核心任务在于接收指定的规则模式和 事件定义，并将得出的事件报告向上层应用提交。
XML
RFID Infrastructure OM /APIs Event Processing Engine Device Management Device Services Provider Interface（DSPI ） Store
17
7.3 RFID中间件架构技术
中间件系统框架结构包括：
• 读写器接口（Reader Interface） ：主要负责前端和相 关硬件的连接； • 处理模块（Processing Module） ：主要负责读写器监 控、数据过滤、数据格式转换和设备注册；
RFID的全面介绍
一、RFID的全面介绍和资料如何管理比澳洲人口多得的袋鼠？人类发射到太空中的东西如何追踪？病人不到医院去，医生如何检测并得出第一手的脑电波、心电图数据数据?超市中条形码大量的破旧、损害怎么办？……这些问题似乎困难而且没有必然联系，但是用RFID技术可以解决上述的所用问题。
RFID是英文“Radio Frequency Identification”的缩写，中文称为无线射频身份识别、感应式电子芯片或是近接卡、感应卡、非接触卡...等等，是非接触式自动识别技术的一种。
1、起源RFID最早曾在第二次世界大战中用来在空中作战行动中进行敌我识别：当时英国用以确认进机场的是否为己方的飞机，以免遭误击。
20世纪90年代起，这项技术被美国军方广泛使用在武器和后勤管理系统上。
美国在“伊拉克战争”中利用RFID对武器和物资进行了非常准确地调配，保证了前线弹药和物资的准确供应。
和以往的“充足”供应有所不同，现代化的管理强调的是准确供应，也就是需要多少就提供多少，因为多余的供应会增加不必要的管理成本。
许多欧美国家高速公路有电子收费站，只要凭着黏在车上的RFID辨识卡片，就可直接通过收费道、自动扣款，不须停车。
2、RFID原理1. 标签(Tag，即射频卡)：由耦合组件及芯片组成，卷标含有内置天线，用于和射频天线间进行通信。
2. 阅读器（Reader）：读取(在读写卡中还可以写入)卷标信息的设备。
3. 天线（Antenna）：在卷标和读取器间传递射频信号。
系统的基本工作流程是：阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被启动；射频卡将自身编码等信息通过卡内置发送天线发送出去；系统接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和译码然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作。
RFID开发介绍—Edge Server(1)
一. 安装及使用1. 产品安装（以windows为例）从以下网址下载或者拷贝rfid_edge210_win32.exe/showproduct.jsp?family=RFIDEDGE&major=2.1&minor=0双击该文件，运行安装程序看到介绍面板后，点击“下一步”看到许可面板后，接受许可，点击“下一步”看到安装目录选择面板，选择路径或者默认，点击“下一步”看到安装类型面板，选择“快速”，点击“下一步”接下来的配置都按照默认值，点击“下一步”浏览安装信息摘要，点击“安装”选择“完成”结束安装2. 打开阅读器模拟器、Edge Server和管理控制台打开资源管理器，浏览到<edge_home>in 目录打开阅读器模拟器:双击RunReaderSim.bat.修改<edge_home>/etc/edge.props文件，修改后如下：com.connecterra.ale.servicePort = 6060com.connecterra.ale.savantID = SAVANT_IDcom.connecterra.ale.siteID = SITE_IDcom.connecterra.ale.telemetryPeriod = 5000或者可以使用Edge Server Configuration Wizard来进行配置，配置过程如下：从windows菜单选择运行Configuration Wizard 或者直接运行<edge_home>/common/bin/config.cmd命令：Configuration Wizard打开后，首先进入欢迎页面，选择其中的下一步。
在出现的页面中配置各参数如下：选择下一步，在确认页面中选择“创建”，最后确认。
打开Edge Server:浏览到<edge_home>in 目录，双击RunEdgeServer.bat.修改<edge_home>/etc/admin-console.props，修改后如下：com.connecterra.ualegui.edgeServerURLs=http://localhost:6060打开管理控制台: 浏览到<edge_home>in 目录，双击RunAdminConsole.bat.3. 使用管理控制台和ECSpecs来验证操作安装BEA Edge Server是相对比较容易的，但是需要验证它的工作是否正确就需要我们进一步学习了。
rfid服务方案
rfid服务方案RFID（无线射频识别）技术是一种通过无线电信号进行识别和跟踪的技术，它可以在没有物理接触的情况下读取和记录标识符，以提高生产和物流的效率。
以下是一个RFID服务方案的概述，以展示其功能和优势。
1. 标签生产和定制：RFID标签是RFID系统中的核心组成部分，它负责存储和传输数据。
RFID服务提供商可以根据客户的需求制定和生产定制的RFID标签，包括标签材料、尺寸、设计和功能等方面的要求。
2. 标签部署和安装：RFID服务提供商可以帮助客户在他们的物品上部署和安装RFID标签。
无论是在生产线上还是在仓库中，RFID服务提供商都可以确保标签正确地粘贴和绑定到物品上，并提供必要的设备和技术支持。
3. RFID读写器和设备：RFID服务方案还包括提供和安装RFID读写器和相关设备。
读写器是用于读取和写入RFID标签上数据的设备，它们可以与服务器或计算机系统进行连接，以实现数据的实时更新和追踪。
4. 数据管理和分析：RFID服务提供商还可以提供数据管理和分析的解决方案。
他们可以帮助客户设置和维护数据服务器，并确保数据的安全性和完整性。
此外，他们还可以利用数据分析工具和技术，提供有关库存、物流、销售等方面的实时数据分析和报告。
5. 软件集成和定制：RFID服务方案通常需要与其他软件系统进行集成，以实现自动化和数据共享。
RFID服务提供商可以根据客户的具体需求，定制和开发与其他软件系统（如WMS、ERP）兼容的RFID解决方案，并确保其平稳运行和高效管理。
6. 培训和技术支持：RFID服务提供商通常提供培训和技术支持，以帮助客户使用和维护RFID系统。
他们可以培训客户的员工，使他们能够正确地使用RFID设备和软件，并提供远程或现场技术支持，以解决系统故障和问题。
RFID服务方案的优势：1. 提高工作效率：RFID技术可以实现自动化数据收集和处理，以提高工作效率和减少人工错误。
它可以帮助企业更快地识别和追踪物品，节省时间和人力资源。

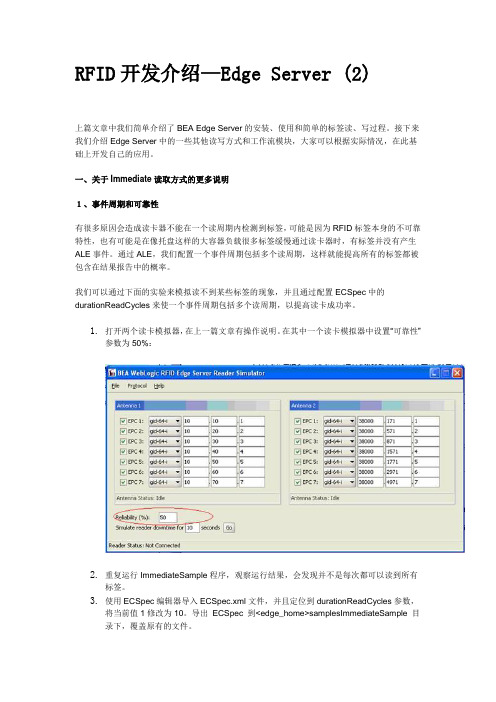

RFID开发介绍—Edge Server (2)
RFID开发介绍—Edge Server (2)上篇文章中我们简单介绍了BEA Edge Server的安装、使用和简单的标签读、写过程。
接下来我们介绍Edge Server中的一些其他读写方式和工作流模块，大家可以根据实际情况，在此基础上开发自己的应用。
一、关于Immediate读取方式的更多说明１、事件周期和可靠性有很多原因会造成读卡器不能在一个读周期内检测到标签，可能是因为RFID标签本身的不可靠特性，也有可能是在像托盘这样的大容器负载很多标签缓慢通过读卡器时，有标签并没有产生ALE事件。
通过ALE，我们配置一个事件周期包括多个读周期，这样就能提高所有的标签都被包含在结果报告中的概率。
我们可以通过下面的实验来模拟读不到某些标签的现象，并且通过配置ECSpec中的durationReadCycles来使一个事件周期包括多个读周期，以提高读卡成功率。
1.打开两个读卡模拟器，在上一篇文章有操作说明。
在其中一个读卡模拟器中设置“可靠性”参数为50%：2.重复运行ImmediateSample程序，观察运行结果，会发现并不是每次都可以读到所有标签。
3.使用ECSpec编辑器导入ECSpec.xml文件，并且定位到durationReadCycles参数，将当前值1修改为10。
导出ECSpec 到<edge_home>samplesImmediateSample 目录下，覆盖原有的文件。
4.重新运行ImmediateSample，观察运行结果，会发现每次都可以读到所有标签。
２、复合读卡器可以通过管理控制台定义“复合读卡器”，复合读卡器可以包含一个活着多个逻辑读卡器。
使用复合读卡器而不是在ECSpec中定义多个逻辑读卡器带来的好处是复合读卡器可以是业务上下文相关的，而不用考虑具体的读卡器，例如可以将复合读卡器命名为“DockDoor21”并且其中包含“ConnecTerra1”, “ConnecTerra2”等一组逻辑读卡器，这样在应用程序的ECSpec中就只要按照“DockDoor21”使用就可以，而不用考虑是不是“ConnecTerra1”, “ConnecTerra2”等等。
RFID技术介绍报告
数据信息的编码与调制
从模拟信号转换成数字信号分为三个阶段： 抽样：每隔一个相等的时间间隙，
采集连续信号的一个样值。 ② 量化：将量值连续分布的样值，归
并到有限个取值范围内。 ③ 编码：用二进制数字代码，表达这
有限个值域（量化区）。
抽样定理：一个频带限制在（0，τ）内的时间
典型的阅读器包含有高频模块(发送器和接 收器)、控制单元、振荡电路以及阅读器天线 几部分。
在实际应用中，有4种波段的频率，低频 （125kHz），高频（13.54MHz），超高频 （850～910MHz），微波（2.45GHz）。
不同频率用在不同的领域，下图显示了 不同应用场合的阅读器。
在射频读写器的应用中遇到的一个问题就 是阅读器冲突，这是一个阅读器接收到的 信息和另外一个阅读器接收到的信息发生 冲突，产生重叠。
例题：对于一个RFID标签，内部有50匝 线圈绕制而成的天线线圈，读写器周围磁 通变化率为0.004Wb/s，试计算在电子标签 的天线两端能够产生多大的感应电动势？
解： 根据 公式E=n（Δφ/Δt）可知，
当读写器周围的磁通变化率为0.004Wb/s， 线圈匝数为50匝，代入公式可得感应电动 势：
应答器能源不同可以分为：无源（被动 式）应答器、半无源（半被动式）应答器 和有源（主动式）应答器。
有源应答器，这种应答器工作所需的 能量完全来自于自身的电源模块，它会 主动地与阅读器信息传输。
由于这样的就需要比较大能量供应， 所以有源应答器的体积往往比较大，重 量也较重。
控制器是应答器系统的核心部分， 对于可读可写应答器，需要内部逻辑控 制对读写的使能，读写的操作的支持， 对于有密码的答器，要求控制器能进行 数字验证操作。
第7章RFID中间件技术ppt课件
RFID中间件的意义
①缩短开发周期。基础软件的开发是一件耗时的工作，特别是像RFID方面 的开发，有别于常见应用软件开发，不是单纯的软件技术就能解决所有问 题， 它需要一定的硬件、射频等基础支持。若使用成熟的RFID中间件，保 守估计可缩短开发周期50％一75％。 ② 降低开发难度。企业使用RFID中间件，在做二次开发时，可以减轻开发 人员的负担，使其可以不用关心复杂的RFID信息采集系统，可以集中精力 于自己擅长的业务开发中。任何软件系统的开发都存在一定的风险，因此， 选择成熟的RFID中间件产品，可以在一定程度上降低开发的风险。 ③可灵活配置。 ④ 提高开发质量。成熟的中间件在接口方面都是清晰和规范的，规范化的 模块可以有效地保证应用系统质量及减少新旧系统维护。 总体来说，使用RIFD中间件带给用户的不只是开发的简单、开发周期的缩 短，也减少了系统的维护、运行和管理的工作量，还减少了总体费用的投 入。 节省开发费用。使用成熟的RFID中间件， 可以节省25％一60％的二次开 发费用。
中间件
便捷开发 灵活部署 可靠运行 高效管理 快速集成
计算基础设施
开放 动态 多变
（计算基础设施与 网络环境…）
中间件的特点：
满足大量应用的需要 运行于多种硬件和OS平台 支持分布计算，提供跨网络、硬件和OS平台的透明性应用 或服务的交互
支持标准的协议
支持标准的接口
按照 IDC(Internet 数据中心 ) 的分类方法，中间件分 为： 数据库访问中间件 远程过程调用中间件 消息中间件 面向对象中间件 事务处理中间件 另外，还有两种比较常用的中间件： 网络中间件 屏幕转换中间件
远程过程调用中间件
典型应用
分布式计算环境中，计算机A调用计算机B程序 （过程），共享计算资源 把一个完整的应用分布（分隔）到多台计算机， 每台计算机执行一部分功能（函数），计算机间 的进程用RPC互相调用，形成一个整体。 比socket通信编程更简单
RFID应用于机房服务器管理系统
通过RFID系统，可以实时监测服务器的环境参数 ，保证数据的完整性。
05
CATALOGUE
案例分析
某大型企业机房服务器管理系统的RFID应用
总结词
高效管理、降低成本
详细描述
某大型企业采用RFID技术对其机房服务器进行管理，实现了快速、准确地追踪和管理服务器，减少了人工干预和 错误率，提高了管理效率，并降低了运营成本。
06
CATALOGUE
未来展望与研究方向
RFID技术的进一步发展
标签微型化
随着技术的进步，RFID 标签的尺寸和重量将进 一步减小，使得更多的 设备可以集成RFID标签 ，提高识别精度和范围 。
抗干扰能力提升
针对复杂环境下的电磁 干扰问题，未来RFID技 术将加强抗干扰能力， 提高数据传输的稳定性 和可靠性。
预测性维护
通过对设备运行数据的分析，系 统将预测设备故障并及时进行维 护，降低设备故障率，提高系统 稳定性。
跨领域合作与创新
与物联网技术的融合
01
RFID技术将与物联网技术深度融合，实现更广泛的设备连接和
数据共享。
与人工智能技术的结合
02
通过与人工智能技术的结合，机房服务器管理系统将实现更智
能化的决策和控制。
智能化标签
随着物联网技术的发展 ，RFID标签将集成更多 的传感器和执行器，实 现数据的实时采集和自 动控制。
机房服务器管理系统的智能化趋势
自动化监控
通过集成RFID技术和传感器技术 ，机房服务器管理系统将实现自 动化监控，实时监测设备的运行 状态和环境参数。
智能调度
基于数据分析技术，系统将自动 调度设备资源，优化资源配置， 提高设备利用率和系统效率。
RFID软件和中间件
RFID技术利用射频信号和感应器，无需人工干预即可自动识别目标物体并获取相关信息。通过在目标物体上附着 RFID标签，可以存储物品的标识、属性等信息，并通过阅读器进行读取和传输。
RFID工作原理
总结词
RFID系统由标签和阅读器两部分组成，通过无线电波进行通信。标签进入阅读器磁场后，接收阅读器 发出的射频信号，凭借感应电流所获得的能量发送存储在芯片中的信息，或者主动发送某一频率的信 号，阅读器读取信息并解码后，送至中央信息系统进行有关数据处理。
速构建应用程序。
03
云服务平台
提供云计算资源和服务，如计算 、存储、数据库等，方便开发人
员快速部署应用程序。
02
物联网平台
提供设备连接、数据存储、数据 分析等功能的平台，如AWS IoT
、Azure IoT Hub等。
04
开源社区
汇聚了大量开源项目和资源，为 开发人员提供了丰富的参考和选
择。
05
案例分析
RFID软件分类
总结词
RFID功能和应用场景，RFID软件可以分为多种类型，如中间件、系统软件和应用软件 等。中间件是一种介于操作系统和应用软件之间的软件，用于实现系统集成和数据交换 等功能；系统软件是用于管理RFID硬件设备和控制其运行的软件；应用软件则是根据
rfid软件和中间件
contents
目录
• RFID技术概述 • RFID软件 • 中间件 • 开发工具与平台 • 案例分析
01
RFID技术概述
RFID定义
总结词
RFID（Radio Frequency Identification）是一种无线通信技术，通过无线电波实现非接触式自动识别目标物体 并获取相关数据。
RFID开发介绍
RFID 开发介绍 概述 开发介绍—概述RFID (射频识别技术)是一种使能技术， 其本身并没有提供多少价值， 但它却能使公司开发出相 应应用来创造价值。
概述RFID 系统在实际应用中，电子标签附着在待识别物体的表面，电子标签中保存有约定格式的 电子数据。
读卡器可无接触地读取并识别电子标签中所保存的电子数据，从而达到自动识别物体的 目的。
读卡器通过天线发送出一定频率的射频信号， 当标签进入磁场时产生感应电流从而获得能量， 发送出自身编码等信息，被读取器读取并解码后送至电脑主机进行相关处理。
通常在读卡器读标签的时候给主机系统传递三个信息：标签 ID，读卡器自己的 ID，读标签的 时间。
通过获取这个读卡器的位置，就知道了该产品的位置，以及它是什么产品，然后根据时间 数据跟踪标签，就随时随地知道产品的位置了。
系统结构一个完整、典型的 RFID 系统通常由下面四个模块组成：o o o o标签(Tag) 读卡器（Reader） RFID 中间件 应用程序标签(Tag) 标签标签由天线和芯片组成，天线在标签和读卡器间传递射频信号，芯片里面保存每个标签具有的 唯一电子编码和用户数据。
每个标签都有一个全球唯一的 ID 号码—UID，UID 是在制作芯片时放在 ROM 中的，无法修改；用户数据区是供用户存放数据的，可以进行读写、覆盖、增加的操作。
读卡器（ 读卡器（Reader） ）读取（或写入）标签信息的设备，可设计为手持式或固定式。
读卡器对标签的操作有三类：• • •识别(Identify):读取 UID； 读取(Read):读取用户数据； 写入(Write):写入用户数据RFID 中间件RFID 中间件是将底层 RFID 硬件和上层企业应用结合在一起的粘合剂。
虽然原则上的中间件 是横向的软件技术，但在 RFID 系统中，为使其更适用于特定行业，RFID 中间件往往会针对行业 做一定的适配工作。
在 RFID 系统这种具体情况下，中间件层除通常的功能外，还有以下特定功能：• • • •使阅读/写入更加可靠 把数据通过读卡器网络推或者拉到正确位置(类似路由器) 监测和控制读卡器 提供安全读/写操作• • • • •降低射频干扰 处理标签型和读卡器型事件 应用通知 接受并且转发来自应用的中断指令 给用户提供异常告警 从体系结构上讲，RFID 中间件还可以分为子层，包括边缘层和集成层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RFID开发介绍—Enterprise Server在该系列文章的前面，分别介绍了RFID概述和BEA WebLogic RFID Edge Server 开发介绍。
接下来我们来看BEA WebLogic RFID Enterprise Server，Enterprise Server提供管理和协调大量、部署在多个场所的RFID的服务、资源和API。
它将在企业边缘采集到的实时RFID数据与企业应用联系了起来，使将RFID数据共享给合作伙伴成为可能。
一、产品安装以及配置从BEA的产品下载网站下载产品安装介质rfid_enterprise201_win32.exe：/showallversions.jsp?family=RFIDENT安装a) 欢迎页面，直接选择下一步；b) BEA License Agreement页面，选择同意，下一步；c) 选择安装目录，需要选择一个已经安装了Weblogic Server 9.2的产品目录，因为Enterprise Server 2.0是运行在Weblogic Server 9.2之上的。
下一步；d) 选择生成快捷方式的位置，下一步；e) 开始安装f) 安装完成配置a) 运行Enterprise Server配置向导（%ES_HOME%\common\bin\ config.cmd）b) 欢迎页面，选择创建一个新的WebLogic domain；c) 选择域资源，建议选择支持全部WebLogic RFID Enterprise Server组件d) 填写管理员用户名和密码，建议用weblogic\ weblogice) 配置服务器启动模式和JDK，默认，下一步；f) 自定义环境和服务设置，选择Yes,下一步；g) 监听地址和端口，默认，下一步；h) 被管服务器，默认，下一步；i) 机器，默认，下一步；j) Kodo，在该页选择（automatic initialization of the database），其他默认，下一步；k) JMS 文件存储，默认，下一步；l) 选择位置和名称，创建新域。
二、概念介绍WebLogic RFID Enterprise Server处理来自RFID技术标签数据，增加业务方面的信息,并提供自定义的报告给商业伙伴。
Enterprise Server可以处理从多个来源的数据，并把这种原始数据变成有用的信息，企业由此可以达到业务上的追踪和决策的目的。
事件服务（Event Service）运行在边缘服务器（例如WebLogic RFID Edge Server）上的应用给Enterprise Server发送标签事件数据（Event Data）。
这些数据提供了RFID 标签的基本信息，例如读卡的时间和地点，根据不同的事件类型，可能会包含更多的信息。
Enterprise Server的事件服务接受来自边缘服务器（例如WebLogic RFID Edge Server）的数据，存储，并且提供查询接口。
主数据服务（master data service）使用主数据服务，授权用户可以创建主数据（master data）。
主数据是指人类可读、并包含了商业上下文方面的信息，可以与事件数据（Event Data）进行关联。
这种关联（Event Data与master data）使得信息编码数据（Event Data）对人更有意义（变得具有可读性），可以作为更加有用的商业建模工具。
主数据管理控制台（Master Data Administration Console）提供了一个管理主数据服务的图形用户界面。
数据交换服务（data exchange service）数据交换服务处理查询并将结果发送到内部或外部目的地。
授权用户可以创建一个对内部或外部客户端的订阅（subscription）。
每个订阅包括一系列的查询参数、查询运行的时间和地点、已经报告要发送到的目的地。
查询订阅管理控制台（Query Subscription Administration Console）提供了一个管理数据交换服务的图形用户界面。
报表服务（Reporting Service）报表服务提供访问事件数据和主数据报表的图形用户界面。
Enterprise Server提供四种类型的报表：历史信息、丢失资产、停留时间和运输时间报表。
下面是这些服务之间的关联关系：三、Edge Server配置正如前文所述，Enterprise Server接受来自Edge Server的Event Data，所以在开始使用Enterprise Server之前，先需要配置Edge Server的消息发送通告，该配置是通过Edge Server的工作流模块实现的。
配置JMS通告a) 打开<edge_home>/etc/edge.props文件，修改以下属性为可用b) 打开<edge_home>/etc/jms.options 文件，设置环境变量c) 复制<edge_home>/samples/JMSSamples/BEA/etc/naming.props文件到<edge_home>/etc/naming.props创建消息通告模块这部分的配置，读者可以通过从Edge Server的管理控制台导入文章中附带的edge.config.xml文件来实现，其具体配置步骤如下：a) 全部建好的工作流模块应该如下图所示：b) 新建LED显示如下：c) 新建DirectionalPortal如下：其中的ECReport的创建方法，请参见该系列文章的《RFID开发介绍—Edge Server 》，按照文中的操作步骤，分别创建两个ECSpec ，分别命名为BidirectionalPortal-Point1-ECSpec 和BidirectionalPortal-Point2-ECSpec，并且在其中加入AdditionReport和DeletionReport。
最后将两个ECSpec分别加入订阅到BidirectionalPortal。
d) 新建DirectionalWFMessageNotifier如下：其中observe-event-sap-aii.xsl文件参见文章后面的资源中。
四、使用Enterprise Server1. 启动Enterprise Servera) 运行PointBase ：通过运行%weblogic92_Home%\common\bin\ startPointBase.cmd脚本b) 运行第一步中建立的Enterprise Server Domain：通过运行%enterprise20_domain%\bin\startWebLogic.cmd2. 访问Enterprise Server接下来就可以通过下面的URL访问Enterprise Server了：http://localhost:7001/enterprise登录的用户名和密码是与创建过程中指定的，默认weblogic/weblogic。
登录后可以看到如下界面：通过这个界面的连接，就可以进入相应的控制台，使用在第二步中介绍的各种服务。
例如通过Query Subscription Administration Console察看我们在第三步中创建的工作流模块发送过来的Event Data，通过Master Data Administration Console输入Master Data。
3. 使用Edge Server产生Event Data将模拟读卡器的两个天线的EPC都勾掉，并且将两个天线的EPC值设置为一样的，如下：把天线一的EPC2选中，然后勾掉；对天线二的EPC2进行同样的操作。
察看Edge Server命令行，可以看到如下结果：4. 察看Enterprise Server报表进入Enterprise Server Reporting Service控制台，看到如下界面：直接点击”Run Re port”,得到如下结果：5. 如何有读者想进一步了解Enterprise Server对这些数据的存储情况，也可以通过PointBase Console查看数据库中的数据。
连接数据库要用到的参数如下：DriverName: com.pointbase.jdbc.jdbcUniversalDriverConnectionURL: jdbc:pointbase:embedded:ent_server;newUserName: esPassword: es对于上面的操作，可以通过执行“select * from epcis_event”查询，察看数据库对Event Data的持久存储情况，如下所示：6. 重新配置Edge Server打开Edge Server管理控制台，修改DirectionalPortal的配置，将object event destination output的值剪切到Aggregation output destination，如下所示：修改模拟读卡器的两个天线的EPC值如下所示：把天线一的所有的EPC选中，然后都勾掉；对天线二的EPC进行同样的操作。
察看Edge Server命令行，可以看到如下结果（注意，输出结果较长，下面只列出其中一部分）：7. 察看Enterprise Server报表进入Enterprise Server Reporting Service控制台，在生成报表选项的“Include”位置只选择AGGREGATION，成生如下报表：此外，可以将EPCIS events 捕获到EPCISCapture queue，其需要的配置的地方有工作流模块的消息通告目的URI和XSLT的设置。
由于文章篇幅限制，在这里不再具体配置。
读者可以自行察看Enterprise Server的电子文档，来参考实现这部分功能。
其URL如下：/rfid/enterprise_server/docs20/index.html。
