2019年春九年级物理全册 专题复习九 磁现象 电生磁 (新版)新人教版.doc
新部编人教版初中九年级物理全册《电生磁》精品教学课件ppt
三、安培定则
用右手握住螺线管，让四指指向螺线管中电流 的方向，则拇指所指的那端就是螺线管的N极。
判断螺线管的N、S极，并标在图中。
S
N
N
S
(a)
(b)
N
SS
N
(c)
(d)
课堂小结
1.奥斯特的实验表明： __通__电__导__体__和__磁__体__一__样__，__周__围__也__存__在__着__磁__场__。___
N
S
练习
3．根据小磁针静止时指针的指向，判断出电源 的正负极。
S
N
N
S
电源
+
—
练习
4.第一个发现电和磁之间联系的科学家是( A )
A .奥斯特 B.法拉第
C.库仑
D.安培
5.根据小磁针的偏转，标出螺线管中的电流
方向。
S
S
N
N
练习
6.下图中为两只轻小的通电螺线管，当它们互
相靠近时，它们将 （ C ）
二、通电螺线管的磁场
1．将导线绕在圆筒上，做成螺线管（也叫线 圈）。通电后各圈导线磁场产生叠加，磁场增强。
螺线管
实验4: 探究通电螺线管外部的磁场分布
演示：在螺线管的两端各放一个小磁针，在硬 纸板上均匀地撒满铁屑。通电后观察指针指向，轻 敲纸板，观察铁屑的排列情况。
改变电流方向，两侧小磁针的指向反转。
是磁场，说明通电导线周围的磁场。 即电流周围有磁场。
这个磁场与地磁场方向不同，所以 磁针转动。
奥斯特实验2 （1）磁针会转动吗？ 改变电流的方向，观察磁针的变化。 磁针转动方向相反。 （2）说明什么？ 电流的磁场方向跟电流方向有关。
九年级物理全册期末复习专题五电与磁1磁场电生磁电磁铁及其应用教案新版新人教版
专题五电与磁磁学包括两部分：一是磁场、电生磁、电磁铁及其应用，二是电动机和发电机.―、磁场、电生磁、电磁铁及其应用部分重点考查的内容是：简单磁现象、磁场、地磁场、电流的磁场、电磁铁及其应用、电磁继电器,其中电磁场及其应用在中考中出现机率最大，值得同学们特别注意。
出题的形式主要在填空题、选择题、创新探究等。
在中考题中分数值约占总分的1〜2％左右。
二、电动机和发电机部分重点考查的内容是：磁场对通电导线有力的作用、电动机、电磁感应及其应用、发电机原理、话筒原理.出题形式主要是填空题、选择题.在中考题中分数值约占总分的2%左右.1.知道磁体周围存在着磁场，知道磁感线可用来描述磁场，知道磁感线的方向.2。
知道地球周围有磁场以及地磁的南北极。
知道磁化现象．3。
知道通电导体周围存在着磁场，知道通电螺线管外部磁场的方向,知道通电螺线管的磁场与条形磁铁相似。
4。
理解电磁铁的特性和工作原理。
知道如何使用电磁继电器，了解电磁继电器的构造和工作原理。
5.了解直流电动机的结构和工作原理.6。
知道电磁感应现象；知道产生感应电流的条件.7.知道发电机的工作原理。
1 磁场、电生磁、电磁铁及其应用考点1 磁现象、磁场1.磁场；（1）能够吸引铁等物质的性质叫做磁性。
(2）具有磁性的物质叫做磁体。
(3）能够长期保持磁性的磁体叫做永磁体.永磁体有天然磁体和人造磁体两种．（4）磁极：磁体上磁性最强的部分叫磁极。
任何磁体都有两个磁极,一是南极（极），一是北极（N极）.（5)磁极间的相互作用:同名磁极相互排斥，异名磁极相互吸引。
2.磁感线:（1）磁感线:是假想的,实际不存在。
磁感线上某点的切线方向即为该点的磁场方向。
磁感线是闭合的，从磁体N极出来,回到磁体的S极。
（2）磁感线分布规律：磁感线是立体的,在空间不交叉；磁场强的地方磁感线密。
3.地磁场：(1）地球周围存在着磁场.（2）地磁场的形状跟条形磁体的磁场相似。
4。
磁化：（1)磁化：物体在磁体或电流的作用下获得磁性,这种现象叫做磁化.(2）物体被磁化的利与弊：机械手表磁化后，走时不准；彩色电视机显像管磁化后，色彩失真；钢针磁化后,可用来做指南针。
九年级物理全册20.2电生磁教学课件(新版)新人教版
◆范例剖析 (pōuxī)
◆基础过关 ◆综合提升 ◆能力拓展
第一页，共37页。
◆要点导航 ▲要点一 ▲要点二 ▲要点三
◆范例剖析 ◆基础
(jīchǔ)过关 ◆综合提升
第二页，共37页。
◆要点导航 ▲要点一 ▲要点二 ▲要点三
◆范例剖析 ◆基础过关 ◆综合提升
第八页，共37页。
◆要点导航 ▲要点一 ▲要点二 ▲要点三
◆范例剖析 ◆基础过关 ◆综合提升
◆能力
第九页，共37页。
◆要点导航 (dǎoháng) ▲要点一 ▲要点二 ▲要点三
◆范例剖析 ◆基础过关 ◆综合提升
第十页，共37页。
◆要点导航 (dǎoháng) ▲要点一 ▲要点二 ▲要点三
◆范例剖析 ◆基础过关 ◆综合提升
◆范例剖析 ◆基础过关 (guò〃guān) ◆综合提升
第二十五页，共37页。
◆要点导航 基础过关 ◆综合提升
第二十六页，共37页。
◆要点 (yàodiǎn)导
航 ▲要点 (yàodiǎn)一 ▲要点 (yàodiǎn)二 ▲要点 (yàodiǎn)三
◆能力 (nénglì)拓展
第三页，共37页。
◆要点 (yàodiǎn)导
航 ▲要点 (yàodiǎn)一 ▲要点 (yàodiǎn)二 ▲要点 (yàodiǎn)三
第四页，共37页。
◆要点导航 ▲要点一 ▲要点二 ▲要点三
◆范例剖析 (pōuxī)
◆基础过关 ◆综合提升 ◆能力拓展
第五页，共37页。
第十一页，共37页。
◆要点导航 ▲要点一 ▲要点二 ▲要点三
◆范例剖析 (pōuxī)
◆基础过关 ◆综合提升
电生磁.doc

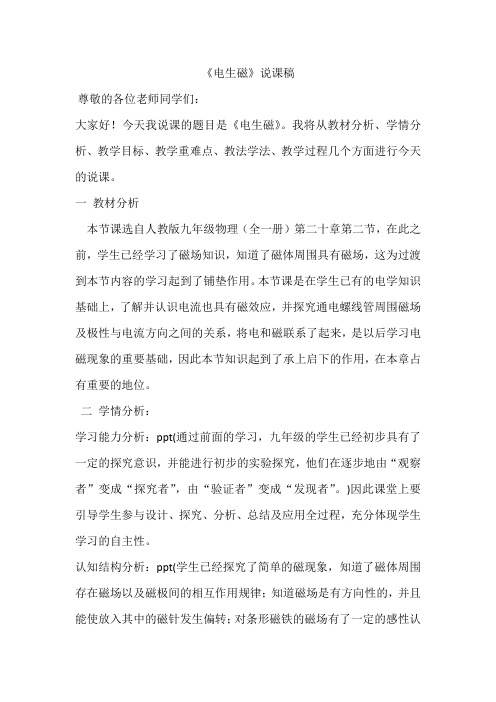

《电生磁》说课稿尊敬的各位老师同学们：大家好！今天我说课的题目是《电生磁》。
我将从教材分析、学情分析、教学目标、教学重难点、教法学法、教学过程几个方面进行今天的说课。
一教材分析本节课选自人教版九年级物理（全一册）第二十章第二节，在此之前，学生已经学习了磁场知识，知道了磁体周围具有磁场，这为过渡到本节内容的学习起到了铺垫作用。
本节课是在学生已有的电学知识基础上，了解并认识电流也具有磁效应，并探究通电螺线管周围磁场及极性与电流方向之间的关系，将电和磁联系了起来，是以后学习电磁现象的重要基础，因此本节知识起到了承上启下的作用，在本章占有重要的地位。
二学情分析：学习能力分析：ppt(通过前面的学习，九年级的学生已经初步具有了一定的探究意识，并能进行初步的实验探究，他们在逐步地由“观察者”变成“探究者”，由“验证者”变成“发现者”。
)因此课堂上要引导学生参与设计、探究、分析、总结及应用全过程，充分体现学生学习的自主性。
认知结构分析：ppt(学生已经探究了简单的磁现象，知道了磁体周围存在磁场以及磁极间的相互作用规律；知道磁场是有方向性的，并且能使放入其中的磁针发生偏转；对条形磁铁的磁场有了一定的感性认识。
)但是不清楚通电螺线管的磁场及极性与电流方向之间的关系，更缺乏对螺线管进行实验研究，从而得出规律的技能。
这就需要老师引导学生自己动手探究，三教学目标根据本教材的结构和内容分析，结合九年级学生的认知结构及其学习能力，我制定了以下的教学目标：1.知识与技能目标：认识电流的磁效应，初步了解电和磁之间的某种联系。
知道通电导体周围存在着磁场，通电螺线管的磁场与条形磁体的相似。
会判断通电螺线管两端的极性和通电螺线管的电流方向。
2.过程与方法目标：观察和体验通电导体与磁体之间的相互作用。
通过对实验的分析，提高学生比较、分析、归纳、总结的能力。
3.情感态度与价值观：通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度。

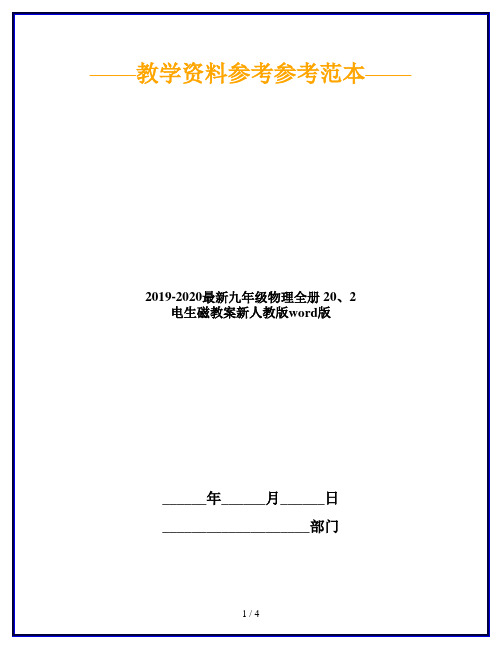

2019-2020最新九年级物理全册 20、2 电生磁教案新人教版word版
图9-8
4．如图 9-9 所示，是一根锰铜丝制成的软质弹簧，B 是水银槽，槽内
盛有水银，A 的上端通过接线柱与电源相连，A 的下端恰好与水银表面接
触，开关 S 闭合时发生的现象是：（
）
A．弹簧伸长，灯持续发光 B．弹簧上下振动，灯忽亮忽灭
C．弹簧缩短，灯熄灭 D．弹簧静止不动，灯持续发光
5．下列四个例子中，采用相同的物理研究方法的是( ) 图9-9
将线圈套在磁铁上，把线圈的两条引线分别与电池的正、负极相接，线 圈就跳起，并悬浮在磁铁的正上方.若线圈通电后不跳起，只要将接电源 正、负极的两根线圈引线调换位置，就能跳起并悬浮.
原来线圈通电后就成了一个电磁铁，只要它与磁铁相对的这面的磁极与 磁铁的磁极相同，它们就互相排斥，使线圈悬浮在空中（线圈太重或相互斥 力太小都不能悬浮）.
C．知道通电螺线管的南北极就可判断出电流的方向
D．通电螺线管的磁极可以对调
7．1820 年，安培在科学院的例会上做了一个小实验，引起了到会科学
家的兴趣．如图 9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通
电，会发生的现象是 ( )
A．通电螺线管仍保持原位置静止
B．通电螺线管转动，直至 A 指向南，B 指向北
2.通电螺线管的磁场及其应用. 难点：通电螺线管的磁场及其应用. 教具准备：电脑平台、磁体、小磁针、电源、导线 学法指导：实验法、讨论法、启发式. 预习内容：
做做磁悬浮 取直径 15 mm，厚 8 mm 的圆形磁铁，直径 0.2 mm 漆包线 250 cm.装有 两节五号电池的电池盒.用漆包线绕制一个直径 20 mm 的圆形线圈，两端各 留 50 mm，并将线头的漆用砂纸打磨掉.
C．通电螺线管转动，直至 A 指向北，B 指向南
新人教版九年级物理电与磁知识点全面总结
⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎩⎨⎧软磁体（极易失磁）硬磁体（永磁体）按磁性的保持时间分人造磁体天然磁体（铁矿石）按磁体来源分蹄形磁体条形磁体按磁体形状分磁体的分类述三种三种方式常见见的磁体类别可按 20 电与磁第1节 磁现象 磁场一、磁现象1、磁性：若物体能够吸引铁、钴、镍等物质;我们就说该物体具有磁性..铁、钴、镍等物质称为磁性材料..具有磁性的物体有两个特点：一是能吸引磁性材料;非磁性材料不能被吸引;如磁体不能吸引铜、铝、纸、木材等；二是吸引磁性材料时;可不直接接触;如隔着薄木板;磁体也能吸住铁块..2、磁体：具有磁性的物体称为磁体..3、磁极：磁体上磁性最强的部位叫做磁极;任何一个磁体;无论其形状如何;都只有两个磁极;其中一个是南极S 极;另一个是北极N 极..磁极是磁体上磁性最强的部位.. 知识拓展：自然界中不存在只有单个磁极的磁体;磁体上的磁极总是成对出现的;而且一个磁体也不能有多于两个的磁极..4、磁极间的相互作用1同名磁极相互排斥;异名磁极相互吸引.. 2判断物体是否具有磁性的方法①根据磁体的吸铁性判断：将被测物体靠近铁屑;若能够吸引铁屑;说明该物体具有磁性;否则便没有磁性..②根据磁体的指向性判断：将被测物体用细线吊起;若静止时总是指南北方向;说明该物体具有磁性;否则便没有磁性..③根据磁极间的相互作用规律判断：将被测物体的一端分别靠近静止小磁针的两极;若发现有一段发生排斥现象;说明该物体具有磁性；若与小磁针的两极均表现为相互吸引;则说明该物体没有磁性..④根据磁极的磁性最强判断：若有A 、B 两个外形完全相同的钢棒;已知一个有磁性;另一个没有磁性;区分它们的方法是：将A 的一端从B 的左端向右端滑动;若在滑动过程中发现吸引力的大小不变;则说明A 有磁性；若发现A 、B 间的作用力有大小变化;则说明B 有磁性..3磁体和带电体的对比磁体 带电体 能吸引磁性材料能吸引轻小物体有南、北极之分;磁极不能单独存在有正、负电荷之分;电荷能单独存在同名磁极相互排斥;异名磁极相互吸引同种电荷相互排斥;异种电荷相互吸引1一些物体在磁体或电流的作用下会获得磁性;这种现象叫做磁化..2软磁体和硬磁体：铁棒被磁化后;其磁性很容易消失;称为软磁体..钢棒被磁化后;其磁性能够长期保持;称为硬磁体或永磁体..因为钢具有长期保持磁性的性质;所以永磁体常常用钢来制作..知识拓展：磁化既有有利的一面;也有有害的一面..磁化的危害实例有：机械手表被磁化后走时不准；彩色电视机被磁化后色彩失真..此话在生活中也有不少应用;如制作指南针..消磁：通过撞击、煅烧等手段使磁体失去磁性的过程..消磁可以看成是磁化的逆过程;是将磁体内部原来排列整齐有序的磁分子打乱;变得杂乱无章..注意：任何磁极靠近没有磁性的铁或钢制物体时总是互相吸引;这说明铁或钢制物体被磁化后靠近该磁极的那一端与该磁极一定是异名磁极..不是所有物体都能被磁化..例如磁体不能吸引铜、铝、玻璃等;这些物体不能被磁化..二、磁场1、磁场：磁体周围存在着我们肉眼看不见的物质;这种看不见、摸不着的物质叫做磁场..磁体两极磁场最强;中间磁场最弱;离磁体越远;磁场越弱..2、磁场的基本性质：对放入其中的磁体产生力的作用..磁体间的相互作用就是通过磁场发生的..3、磁场方向：在磁场中的某一点;小磁针静止时北极所指的方向就是该点磁场的方向..4、磁感线1概念：把小磁针在磁场中的排列情况;用一些带箭头的曲线画出来;可以方便;形象地描述磁场;这样的曲线叫磁感线..2方向：磁感线是一些有方向的曲线;磁感线上某一点的切线方向与放在该点的小磁针静止时北极的指向一致;也与该点的磁场方向一致..3理解磁感线时应注意的几个问题①磁场是真实存在于磁体周围的一种特殊物质;而磁感线是人们为了直观、形象地描述磁场的方向和分布情况而引入的带方向的曲线;它并不是真实存在的..②磁感线是有方向的;曲线上任意一点的切线方向就是该点的磁场方向..③磁感线分布的疏密可以表示磁场的强弱;磁体的两极处磁感线最密;表示在其两极处磁场最强..④磁体周围磁感线都是从磁体的北极出来;回到磁体的南极;形成一条条闭合的曲线..⑤磁体周围磁感线的分布是立体的;而不是平面的..我们画图时;因受纸面的限制;只画了一个平面内的磁感线的分布情况..⑥磁体周围的任何两条磁感线都不会相交;因为磁场中任何一点的磁场方向只有一个确定的方向..如果某一点有两条磁感线相交;则该点就有两个磁场方向;这是不可能的..5、几种常见的磁感线分布三、地磁场1、地球周围存在着磁场2、地磁场：地球本身是一个巨大的磁体;地球周围存在的磁场叫地磁场..整个地球类似一个巨大的条形磁体..小磁针之南北;就是因为受到地磁场的作用..3、磁偏角：地球这个巨大的磁体有两个磁极;分别把它称为地磁的南极S和地磁的北极N;地磁的两极和地理的两极并不重合..地磁的南极在地理的北极附近;地磁的北极在地理的南极附近;因此小磁针所指的南北方向与地理的南北方向略有偏离;他们之间有一个偏差角度;我们称之为磁偏角..世界长最早准确记述磁偏角的是我国宋代学者沈括..4、小磁针的工作原理：由于受地磁场的作用;小磁针静止时;南极总是指向南方地磁北极;北极总是指向北方地磁南极..第2节电生磁一、电流的磁效应1、奥斯特实验：电和磁之间是否存在联系实验探究现象分析导线通电时;小磁针发生偏转小磁针发生偏转;说明小磁针受到磁场的作用;进一步说明通电导线和磁体一样;周围存在磁场;即电流的磁场断电后;小磁针又回到原位断电后;导线中没有电流;导线周围的磁场消失;说明导线周围的磁场是有电流产生改变导线中通入电流的方向;小磁针发生反向偏转电流方向改变时;小磁针的偏转方向发生改变;说明磁场方向发生了改变;进一步说明电流的磁场方向跟电流的方向有关注意：①试验中;导线应放在小磁针上方并且两者平行;若两者垂直;通电时小磁针不会偏转..②采用“触接”的方式给导线通电..③用电源短路的形式可以在导线中获得较大的电流;使通电导线周围的磁场更强些;小磁针偏转更明显;但要注意闭合电路的时间一定要短;否则会烧坏电源..④通电导线周围的磁场是一种看不见、摸不着的物质;把小磁针放在通电导线附近;通过小磁针的偏转来反映磁场的存在;这种方法在物理学中了叫做转换法..2、电流的磁效应：通电导线周围存在与电流方向有关的磁场;这种现象叫做电流的磁效应.. 知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的..奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的;奥斯特实验是世界上第一个揭示电和磁有联系的实验..二、通电螺线管的磁场1、把导线绕在圆筒上;就做成了一个螺线管;也叫线圈..给螺线管通电后;各圈导线产生的磁场叠加在一起;通电螺线管的周围就会产生较强的磁场..2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似;通电螺线管的两端相当于条形磁体的两个磁极..②通电螺线管两端的极性跟螺线管中电流的方向有关..注意：实验中;为使磁场加强;可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流..2、实验探究：通电螺线管两端的极性与环绕螺线管的电流方向之间有什么关系取绕向不同的螺线管;依次设计并进行实验：向螺线管内通入不同方向的电流;用小磁针验证它的N 、S 极;实验现象如下表：3、通电螺线管的周围存在着磁场;其外部的磁场与条形磁体的磁场相似;通电螺线管的两端与条形磁体一样有两个磁极..在通电螺线管外部;磁感线从通电螺线管的N 极出来回到S 极；在通电螺线管的内部;磁感线从S 极到N 极;若改变电路方向;通电螺线管的N 极和S 极对调..三、安培定则 1、安培定则N极.. 电源的正负极;画出螺线管的绕线①决定通电螺线管两端极性的根本因素是通电螺线管上电流的环绕方向;而不是通电螺线管上导线的绕法和电源的正负极的接法..当两个通电螺线管中电流的环绕方向一致时;这两个通电螺线管两端的极性就相同..②四指的环绕方向必须是通电螺线管上电流的环绕方向..③N极和S极一定在通电螺线管的两端..2、通电螺线管的磁场和条形磁体的磁场辨析条形磁体通电螺线管相同点磁场在两端有N极和S极磁性具有吸铁性、指南性、磁化性;两极磁性最强不通电磁场磁极不变N极和S极随螺线管中电流方向的改变而改变磁性磁性不变只有通电时才具有磁性;且磁性随电流的大小而变化1已知电流方向来确定通电螺线管的N、S极①现在螺线管上标明导线中的电流方向..②用右手握住螺线管;让四指指向螺线管中电流的方向..③拇指所指的那端为N极..2已知磁极位置来确定电流的方向;①先用右手握住螺线管;拇指指向N极..②四指的指向就是电流的方向..③按照四指所指的方向在螺线管上标出电流方向3已知电流方向和磁极来确定通电螺线管的绕线第3节电磁铁电磁继电器一、电磁铁1、构造：内部插有铁芯的通电螺线管叫做电磁铁..铁芯被磁化后的磁场与螺线管的磁场叠加;是电磁铁的磁性增强..2、特点：当有电流通过时;它会有较强的磁性;没有电流时就失去磁性..3、工作原理：电磁铁是利用电流的磁效应来工作的..4、电磁铁磁性极性的判断：由于电磁铁是插有铁芯的螺线管;所以电磁铁的磁性极性与通电螺线管的磁极极性是一致的;可运用安培定则来判定..二、电磁铁的磁性1、实验探究：影响电磁铁磁性强弱的因素提出问题：电磁铁磁性的强弱与那些因素有关猜想与假设：电磁铁的磁性强弱可能与电流的大小以及螺线管的线圈匝数有关..设计实验：1电磁铁的磁性强弱无法看见;但磁性强的磁体对磁性物质的作用力大;故可以通过吸引铁钉的多少来判断电磁铁的磁性强弱..2由于电磁铁的磁性强弱可能与电流大小及匝数的多少都有关系;故探究式采用控制变量法..进行试验：①用一根导线在一枚铁钉上缠绕几匝制作一个电磁铁..②将制作的电磁铁、滑动变阻器及电流表、开关、电源连入电路中.. ③闭合开关;移动滑动变阻器的滑片;是电流表的示数增大;观察电磁铁吸引铁钉的数目有什么变化..甲乙④将两个线圈匝数不同的电磁铁串联在电路中;如图乙;观察两个电磁铁吸引铁钉的数目有什么不同..⑤整理好实验器材..⑥归纳分析：甲图所示实验中;通过电磁铁的电流越大;吸引的铁钉的数目越多;说明电磁铁的磁性越强；乙图所示实验中;线圈匝数多的B电磁铁吸引铁钉的数目多;说明B电磁铁的磁性比A电磁铁的磁性强..实验结论：匝数一定时;通入的电流越大;电磁铁的磁性越强；电流一定时;匝数越多;电磁铁的磁性越强..注意：实验探究影响电磁铁磁性强弱的因素时;应用了转换法和控制变量法..2、电磁铁的优点1可以通过电流的通断来控制其磁性的有无..2可以通过改变电流的方向来改变其磁性的极性..3可以通过改变电流的大小或匝数的多少来控制其磁性的强弱..注意：电磁铁的铁芯用软铁而不能用钢：电磁铁要求其磁性随着通入电流的大小而发生显着变化;而且还通过电流的通断来控制磁性的有无..软铁容易被磁化;磁性也很容易消失;而钢被磁化后磁性不易消失而成为永久磁铁;所以电磁铁的铁芯用软铁而不用钢..常用的电磁铁大都做成“U”形;使它的两个磁极能同时吸引物体;吸引力会更强..3、电磁铁在实际生活中的应用1电磁铁可以直接对铁质物质有力的作用..主要应用在电铃、电磁起重机、电磁刹车装置和许多自动控制装置上..2电磁铁的另一个应用是产生强磁场..现代技术上很多地方需要的强磁场都是由电磁铁提供的;如磁悬浮列车、电动机、发电机、磁疗设备、测量仪器等;特别是研究微观粒子用的加速器..在磁悬浮列车的车厢和铁轨上分别安放着磁体;磁悬浮列车用的磁铁大多数是通有强电流的电磁铁;控制电流的方向使车厢和铁轨磁极相对;由于磁极间的相互作用;列车能够在铁轨上方几厘米的高度上飞驰;避免了车轮与轨道之间的摩擦力;突破列车以往的速度极限..三、电磁继电器1、结构：电磁继电器的基本组成部分有电磁铁A、衔铁B、弹簧C、动触点D和静触点E等组成..其电路包括低压控制电路和高压工作电路..低压控制电路由电磁铁、低压电源和开关组成；高压工作电路由用电器、高压电源和电磁继电器的触电组成..2、实质：电磁继电器实质上是利用电磁铁来控制工作电路的一种开关..3、工作原理：当闭合低压控制电路的开关;有电流通过电磁铁时;电磁铁具有磁性;把衔铁吸下;使动触点和静触点接触;高压工作电路闭合;有较大的电流通过电动机;电动机工作；断开低压控制电路的开关;电磁铁失去磁性;弹簧把衔铁拉起来;动触点和静触点分开;切断工作电路..4、电磁继电器的工作过程：低压控制电路电磁继电器高压工作电路开关通、断→弱电流有、无→电磁铁磁性有、无→衔铁动作吸、放→动、静触强电流通、断→用电器工作是、否点通、断→低压控制电路有自动和手动控制两种方式;自动控制主要通过光控制、温度控制、水位控制等来实现；而高压工作电路又有电铃报警、彩色灯显示、电动机工作等几种情形..5、电磁继电器的应用：①利用电磁继电器可以通过控制低电压、弱电流电路的通断来间接的控制高电压、强电流工作电路的通断;使人们远离高压的危险..②利用电磁继电器可以使人远离高温、有毒等环境;实现远距离控制..③在电磁继电器控制电路中接入对温度、压力或光照敏感的元件;利用这些元件操纵控制电路的通断;可以实现对温度、压力或光的自动控制..如电铃、防盗报警、防汛报警、温度自动控制、空气开关自动控制、漏电保护器等..第4节电动机一、磁场对通电导线的作用1、提出问题：通电导线在磁场中是否受理的作用如果受力的作用;力的方向与什么因素有关..2、猜想或假设：通电导线在磁场中受力的作用;力的方向可能与磁场的方向、导体中电流的方向有关..3、设计并进行实验：实验①：按照图所示装置;用两根平行的金属导轨;把一根直导线ab支起来;并且让指导线位于蹄形磁体两极之间的磁场中;接通电源;观察现象..实验现象：直导线ab向左运动..实验分析：ab开始运动;说明ab通电后在磁场中受到力的作用..实验②：保持N极、S极位置不变;改变通过ab的电流方向;观察实验现象..实验现象：直导线ab向右运动..实验分析：ab中电流方向改变;ab的运动方向也该变;表明电流方向改变后;ab受力方向也改变了;说明ab受力方向与ab中的电流方向有关..实验③：保持ab中的电流方向与实验①中相同;把磁体的两个磁极对调;让磁感线方向与原来方向相反;观察实验现象..实验现象：直导线ab向右运动..实验分析：改变磁感线方向;ab运动方向也改变;说明ab受力方向与磁感线方向有关..实验④：同时改变ab的电流方向和对调磁体的两个磁极;观察实验现象..实验现象：直导线ab向左运动..实验分析：同时改变电流方向和磁感线方向时直导线向左运动;说明当电流方向与磁感线方向同时反向时;ab受力方向不变..知识拓展：1磁场为什么会对电流产生力的作用..我们知道磁体周围有磁场;电流周围也存在着磁场;我们可以把通电导线看成一个磁体;当通电导线靠近磁体时;他们之间的作用通过磁场而发声..因此;磁场对电流的作用;其实质也是磁体和磁体之间通过磁场而发生的作用..2通电导线在磁场中的受力情况与磁感线的方向、电流的方向以及它们之间的相对位置有关..当电流方向与磁感线方向平行时;通电导线不受力；当通电导线与磁感线方向垂直时;受力最大..3通电导线在磁场中受力运动时;消耗了电能;得到了机械能..注意：1实验探究磁场对通电导线的作用时;是通过力的作用效果来显实力的存在;即通过导线ab在导轨上发生了运动来说明导线ab受到了力的作用..2磁场对通电导线的作用是“力”而不是“运动”;即通电导线在磁场中会受到力的作用;但不一定会运动;所以要想办法增大导线运动的灵敏度;尽量选用轻质、光滑的直导线;减小导线与金属轨道间的摩擦;使实验现象更明显..可以采用“滚动法”;也可以采用“悬吊法”..3在探究通电导线在磁场中受力的方向与电流的方向、磁感线的方向之间的关系时;要注意控制变量法的应用..5、磁场对通电线圈的作用实验探究：把线圈放在磁场里;给线圈通电后;观察到通电线圈在磁场中会转过一个角度;但不能持续转动..实验结论：通电线圈在磁场中会受力而转动;但不能持续转动..二、电动机的基本构造1、电动机的基本构造：电动机由能够转动的线圈和固定不动的磁体组成..在电动机里;能够转动的部分叫做转子;固定不动的部分叫做定子..电动机工作时;转子在定子中飞快的转动..2、探究通电螺线管在磁场中会怎样运动..探究实验：如图所示;把一个线圈放在磁场里;接通电源;让电流通过线圈;观察发生的现象..探究发现：接通电源;会看到线圈开始转动;但是不能连续转动;在图乙所示位置左右摆几下;最后停在图乙所示位置..甲：线圈受到的力使它顺时针转动乙：线圈由于惯性会越过平衡位置丙：线圈受到的力使它逆时针转动的作用力方向相反..ab受到向上的力;cd边收到向下的力;这两个力不在同一直线上;于是就使线圈开始运动..当转到图乙所示位置时;线圈受到的两个力在同一直线上;大小相等;方向相反;彼此平衡;这一位置称为线圈的平衡位置..但由于惯性线圈会越过平衡位置转到图丙所示位置;此时;ab边受到向上的力;cd边收到向下的力;两个力大小相等、方向相反;不能使线圈继续顺时针转动;反而要使线圈反向转动;使其在回到图乙所示位置..原因剖析：线圈不能连续转动;是因为线圈越过了平衡位置以后;受到的力要阻碍它的转动..要使线圈连续转动起来;必须使线圈越过平衡位置时;即使改变线圈中两边的受力方向..解决方案：①线圈越过平衡位置后停止对线圈供电;让线圈靠惯性转过后半周;这样线圈的转动不平稳;动力弱..②在线圈转动的后半期;设法改变电流的方向;使线圈在后半周也获得同方向转动的动力;线圈会平稳、有力的转动下去;实际的电动机是通过换向器来实现这一目的的..3、换向器1构造：如图所示;换向器由两个铜半环E、F组成;两个铜半环与线圈相连接;可随线圈一起转动..A和B是电刷;他们分别跟两个彼此绝缘的铜半环接触;使电源和线圈组成闭合电路..2作用：每当线圈转过平衡位置时;自动改变通入线圈中的电流方向;使线圈连续转动起来..注意：理解换向器的作用当线圈转到线圈平面与磁感线方向垂直时这个位置是线圈得平衡位置;两电刷刚好接触两半环间的剧院部分;线圈由于惯性;还能稍微再转过一些..而线圈稍微转过一定角度后;两半环接触的电刷就调换了;线圈中的电流方向也随之改变;从而保证了线圈能不停的转动下去..4、直流电动机1定义：利用直流电源供电的电动机叫直流电动机..2原理：直流电动机是根据通电线圈在磁场中受力转动的原理制成的..它在工作时将电能转化为机械能..3构造：直流电动机主要由磁体、线圈、换向器和电刷等构成..4工作过程：如下表所示为直流电动机的工作过程5直流电动机的转向与转速的调节：若要改变直流电动机的转向;只要改变电流的方向或磁感线的方向即可..若要改变直流电动机的转速;只要改变电流的大小或磁场的强弱即可..知识拓展：1构造：实际的电动机为了转动平稳;转子有许多组线圈组成;并均匀的镶嵌在圆柱铁芯上；定子由机壳和磁体或用电磁铁产生更强的磁场组成;两个电刷用石墨和铜粉压制而成..2电动机的优点：①电动机构造简单;控制方便;体积小;效率高;功率可大可小..②对环境造成的污染小..3电动机的应用：在家庭中;电动机被广泛应用在电风扇、洗衣机等用电器中；在工农业中;电动机应用也极为广泛;如工厂中的各种各样的机床；在交通运输中吗;电动自行车、电动汽车也都是用电动机提供动力的..知识拓展：扬声器是怎样发声的1作用：扬声器是把电信号转换成声信号的一种装置..2构造：由永久磁体、线圈、锥形纸盆等构成..3原理：利用通电导体在磁场中受力运动的原理工作的..当线圈中通过如图所示的电流时;线圈受到磁体的作用向左运动；当线圈中通过相反方向的电流时;线圈受到磁体的作用向右运动..由于通过线圈的电流是交变电流;它的大小和方向不断变化;电流的方向影响纸盆运动的方向；电流的大小影响纸盆振动的幅度;于是扬声器就发出了随电流变化的声音..第5节磁生电一、什么情况下磁能生电1、实验探究：什么情况下磁场里的导线能够产生电流探究过程：在蹄形磁体的磁场中放置一根导线;导线的两端跟电流表连接;如图所示;进行如下操作;注意观察电流表指针是否发生偏转..①让导线在磁场中静止;电流表指针不动;说明无电流产生..②让导线在磁场中沿竖直方向上下运动与磁感线平行;电流表指针不动;说明无电流产生..③让导线在磁场中沿水平方向里外运动与ab方向平行;电流表指针不动;说明无电流产生..④让导线在磁场中沿水平方向左右运动切割磁感线;电流表指针偏转;说明有电流产生..⑤断开导线a端与电流表相连的导线;重复步骤④中操作;电流表指针不动;说明无电流产生..探究归纳：闭合电路的一部分导体在磁场中做切割磁感线运动时;导体中就产生电流..这种由于导体在磁场中运动而产生电流的现象叫做电磁感应;产生的电流叫做感应电流..知识拓展：电磁感应现象是英国物理学家法拉第在1831年最先发现的;法拉第由电能生磁想到磁能否生电;这属于逆向思维法;逆向思维是发明创造的重要方法之一..2、产生感应电流的条件：①导线是闭合回路的一部分；②导体在磁场中做切割磁感线运动..注意：1产生感应电流的两个条件缺一不可..如果电路不闭合;导体做切割磁感线运动时;能产生感应电压;不会产生感应电流..2所谓切割磁感线;类似于切菜;垂直切割或斜着切割都可以..这就是说;闭合电路的一部分导体的运动方向一定与磁感线成一定的角度;而不是与磁感线平行;否则无法切割磁感线..3“切割磁感线运动”指的是导体与磁场的相对运动..磁场不运动导体运动时;导体能切割磁感线;能产生感应电流；导体不运动磁场运动时;导体也能切割磁感线;同样能产生感应电流..3、探究感应电流的方向与什么因素有关。
新人教版九年级物理电生磁课件
二.环形电流的磁场
1. 单 个 环
新人教版九年级物理电生磁课件
猜想： 若通电的不是直导线，而是绕成线圈的 螺线管，那么它的磁性会变强吗？
猜想的依据：螺线管中的每一圈通电导线周围都有 磁场且方向相同，叠加在一起，磁性应增强。
新人教版九年级物理电生磁课件
二、通电螺线管的磁场
新人教版九年级物理电生磁课件
一、奥斯特实验
装置：
电流方向
直导线
电流方向
结论：
1、通电导线周 围存在着磁场；
2、电流的磁场方向 与电流方向有关。
▪——这种现象叫电流的磁效应 新人教版九年级物理电生磁课件
实验：研究直线电流的磁场
新人教版九年级物理电生磁课件
通电直导线周围的磁场
直线电流周围的磁感线是以通电直导线为圆心的 同心圆。且距离直线电流越近，磁性越强，反之越弱
新人教版九年级物理电生磁课件
三、安培定则
用右手握住螺线管，让四指指向螺线管中电流的 方向，则拇指所指的那端就是螺线管的N极。
新人教版九年级物理电生磁课件
练一练
1．判断下面螺线管中的N极和S极：
S
N
N
S
2．判断螺线管中的电流方向：
N
S
新人教版九年级物理电生磁课件
S
N
新人教版九年级物理电生磁课件
已知通电螺线管磁极的极性如图， 请标出电源的正负极。
S
N
N
S
新人教版九年级物理电生磁课件
5.根据小磁针的偏转，标出螺线管中的电流方向
S
N
N
S
新人教版九年级物理电生磁课件
6、使一根钢棒磁化的方法有： 1）用磁铁在钢棒上摩擦。 2）把它放入通电（直流电）螺线 管中。
最新九年级物理全册 20.2 电生磁课件 (新版)新人教版(3)
最新初中物理精品课件设计
最新初中物理精品课件设计
最新初中物理精品课件设计
想一想
既然电能生磁，为什么手电筒在通
电时连一根大头针都吸不动？
怎样才能使电流的磁场变强呢？
螺线管
将导线绕在圆筒上，做成螺线管（也叫线圈）。 通电后各圈导线磁场产生叠加，磁场增强。
最新初中物理精品课件设计
二、通电螺线管的磁场
1、通电螺线管周围 存在着磁场；
2、通电螺线管相当 于条形磁体。
3、通电螺线管两端 的极性与电流方向 有关。
பைடு நூலகம்
最新初中物理精品课件设计
三、安培定则
用右手握螺线管， 让四指弯向螺线管电 流的方向，则大拇指 所指的那端就是螺线 管的北极。
最新初中物理精品课件设计
小结
一、奥斯特实验（电流的磁效应）
通电导线周围存在着磁场，
磁场方向与电流方向有关.
二、通电螺线管的磁场
1.与条形磁体的磁场相似. 2.极性与电流方向有关. 三、安培定则 用右手握住螺线管，让四指弯曲方向与螺 线管中电流方向一致，则大拇指所指的那 端就是螺线管的N极.
最新初中物理精品课件设计
奥斯特对电和磁的关系很 感兴趣，在他之前，美国科学 家富兰克林做过莱顿瓶放电实 验，结果放电电流把焊条磁化 了。这一实验使奥斯特认定电 磁转化是很有可能的，所以他 一直想找到最新初能中物理证精品明课件设这计 种转化的
这一跳使有心 的奥斯特喜出望外， 竟激动的在讲台上摔了一跤。以后的两 个月里，奥斯特闭门不出，设计了几十 个不同的实验，都证明了通电导线周围 存在着磁场。同年7月他发表了论文《关 于磁体周围电冲突的实验》，向学术界 宣布了电流的磁效应。这一重大发现轰 动了科学界，使电磁学的发展进入了新 的时期。
2019_2020学年九年级物理全册20.2电生磁教学设计新版新人教版
第2节电生磁主备人学科物理时间课题第二十章电与磁第2节电生磁教学目标知识与技能1.认识电流的磁效应；2.知道通电导体周围存在着磁场，通电螺线管的磁场与条形磁铁相似；3.会判断通电螺线管两端的极性或通电螺线管的电流方向。
过程与方法1.观察和体验通电导体与磁体之间的相互作用，初步了解电和磁之间有某种关系；2.探究通电螺线管外部磁场的方向。
通过对实验的分析，提高学生比较、分析、归纳、结论的能力。
情感态度与价值观1.通过认识电与磁之间的相互联系，使学生乐于探索自然奥秘；2.通过奥斯特的事迹介绍，感悟奥斯特善于发现问题，勇于进行科学探索的精神；3．通过本节课的学习，培养学生尊重事实，实事求是的科学态度。
教学重点1.奥斯特实验及电流的磁效应。
2.通电螺线管周围的磁场分布及安培定则。
教学难点1.运用安培定则判断通电螺线管两端的极性或通电螺线管的电流方向2.由螺线管的磁极和电流方向画出螺线管绕法。
教具准备小磁针，螺线管(有铁芯)、铁屑，电源、直导线、小磁针、开关、漆包线、多媒体课件等。
教学方法实验探究法、小组合作法、讨论分析法、讲授法教学过程设计导入新课1.将小磁针放在桌面上，让条行磁铁靠近小磁针，观察小磁针的指向有何变化？生：小磁针发生偏转.因为磁铁周围存在磁场,对小磁针有力的作用.2.把小磁针放在导线的下方，给导线通电，观察小磁针的指向有何变化？生：小磁针发生偏转.师：能对小磁针产生力的作用的是什么？生：磁场师：刚才触接电池的瞬间，小磁针受到了力的作用，是谁的磁场呢？教学过程新课学习一、电流的磁效应在历史上相当长的一段时间里，人们认为电现象和磁现象是互不相关的。
1820年丹麦物理学家奥斯特，在一次偶然的机会发现电流的周围存在磁场，这一重大发现轰动了科学界，今天，我们一起来做这个实验。
想想做做奥斯特实验实验1：如图所示，将一枚转动灵活的小磁针放置在直导线下，使导线和电池触接，连通电路，观察小磁针的变化。
(观察实验，注意观察小磁针在开关断开前后的变化情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019年春九年级物理全册 专题复习九 磁现象 电生磁 （新版）新人教版
1．在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是( )
A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近
B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间
C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近
D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极
2．(泉州中考)如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是( )
A．a点 B．b点 C．c点 D．d点
3．(多选)(聊城中考)关于如图所示的磁场，下列说法正确的是( )
A．左端为磁铁的S极
B．a点所放小磁针静止时北极指向右
C．a处的磁场比b处的磁场弱
D．如果将此磁体在教室中悬吊起来，静止时图示的右端指南
4．通电直导线的周围存在磁场，若将一根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁．关
于电磁铁的磁性强弱，以下说法正确的是( )
A．电磁铁的磁性强弱与线圈匝数无关
B．电磁铁的磁性强弱与电流大小无关
C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱
D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强
5．下列四幅图中小磁针北极指向正确的是( )
6．(菏泽中考)关于电磁铁，下面说法中正确的是( )
A．电磁铁是根据电磁感应原理制作的
B．电磁继电器中的磁体，必须用电磁铁
C．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D．电磁铁中的铁芯，可以用钢棒代替
7．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是
( )
A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
8．(烟台中考)小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时
灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常．下列调节能使控制电流
达到要求的是( )
A．减少电磁铁线圈的匝数
B．抽出电磁铁中的铁芯
C．滑动变阻器滑片P向左移动
D．减小控制电路电源电压
9．(荆门中考)如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是( )
A．c端是S极，a是电源的正极
B．c端是N极，a是电源的负极
C．若滑动变阻器的滑片向右滑动，弹簧测力计示数增大
D．若将电源正负极接线的位置对调，弹簧测力计示数增大
10．(成都中考)指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那
端是________极．指南针能够指南北是因为地球周围的空间存在着________．
11．如图所示，虚线框内画出了通电螺线管C的A端，通电螺丝管D的B端以及小指针在各位置上静止时的指
向．图中小磁针涂黑的一端为小磁针的N极，由此可以判断出通电螺线管C的A端是________(填“N”或“S”)极．
12．如图所示是温度自动报警器，当温度达到________℃时，电铃发声报警，此时电磁铁的左端是________
极．
13．(东营中考)学校教学楼里安装的应急照明灯，内部结构如图所示．分电器的作用是把220 V的交流高电压
转化为12 V的直流低电压，并且分两路输出，220 V的供电线路有电和停电时蓄电池、灯泡的工作状态分别是
____________________________________________________________.
14．如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻
器滑片P向右移动会使斥力变大．
15．请在图中标出螺线管的磁感线方向和小磁针的N极．
16．根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．
17．请在图中画出通电螺线管的绕法及磁感线的方向．
18．请根据通电螺线管周围磁感线方向，判断并标出通电螺线管的N极、小磁针的N极和电源的“＋”、“－”
极．
19．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
20．小平同学利用如图所示装置研究电磁铁磁场的强弱与哪些因素有关．图中A是悬挂在弹簧下的铁块，B是
电磁铁的铁芯，S是转换开关(S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少)．
(1)实验过程中弹簧的伸长量越大，表示电磁铁的磁场越________；
(2)保持滑片P位置不变．先后让开关S接1和2，可以研究电磁铁磁场的强弱与线圈________的多少是否有关；
(3)请提出一个还可以用该装置验证的猜想并设计验证方案．
猜想：电磁铁磁场的强弱还与
________________________________________________________________________
____________________有关；
验证方案：________________________________________________________________________
________________________________________________________________________.
参考答案
1．D 2.B 3.AC 4.D 5.C 6.B 7.B 8.C 9.B 10.S 地磁场 11.S 12.98 S 13.有电时：灯泡不发
光，蓄电池充电；停电时：灯泡发光，蓄电池放电 14. 15.
16. 17. 18. 19. 20.(1)强 (2)匝
数 (3)通过线圈的电流大小(或线圈内是否有铁芯) 保持开关接在1或2处不变，移动滑片P，观察弹簧伸长的情
况(或保持开关及滑片P位置不变，抽出铁芯，观察弹簧伸长的情况)
