无碱速凝剂欧洲标准EN196-1
喷射混凝土用速凝剂国家标准制订编制说明
砂结构的条件下，两种搅拌方法的 1 d、28 d 和 90 d 测定值相差很小。经修标小组讨论决定采用机械搅
拌，并确定了搅拌工艺参数。
6. 试验方法
6.1 材料 与行业标准 JC 477 相比： 新增本节。
6.2 仪器 与行业标准 JC 477 相比： 新增本节。
6.3 试验条件 与行业标准 JC 477 相比： 新增本节。规定试验室和养护箱环境温度。
5.1.1 液体速凝剂
和行业标准 JC 477 相比：
增加了 pH 值、含固量、氯离子含量和总碱量的控制值要求。
此次标准制定考虑 pH 和碱含量对人体健康影响，经修标小组讨论，pH 控制值要求≥ 2.0，液体无碱
速凝剂总碱量≤ 1 %；含固量的准确测定对速凝剂凝结时间和强度评价非常关键，市面上用的速凝剂产
匀质性指标应符合表 1 的要求。
表 1 速凝剂匀质性指标
试验项目
液体(FDA-L)
指标
密度，g/cm3
应在生产厂控制值的± 0.02 g/cm3 之内
pH 值
≥ 2.0，且应在生产厂控制值的± 1 之内
含水率，%
----
细度，%
----
含固量，%
S＞25 ％时，应控制在 0.95 S～1.05 S； S≤ 25 ％时，应控制在 0.90 S～1.10 S
《喷射混凝土用速凝剂》国家标准制订 编制说明
1. 范围
与行业标准 JC 477 相比： 增加了：（1）标准范围标记和产品出厂两项。
（2）本标准适用范围为喷射法施工水泥砂浆或混凝土时采用的速凝剂。
2. 规范性引用文件
和行业标准 JC 477 相比： 增加了：JC/T 723 水泥胶砂振动台。
2_QCR 807-2020国铁集团技术标准《隧道喷射混凝土用液体无碱速凝剂》
检验步骤如下： a) 依据待测试样浓度值配制标准溶液，且校正液须在量测范围内。 b) 将氯离子分析仪检测电极传感器置于其中，缓慢且稳定搅动，测量读数。 c) 测量完毕后采用去离子水清洗传感器。
氯离子含量
≤ 0.05 %
氟离子含量
≤ 0.05 %
碱含量（按当量 Na2O 含量计）
应小于生产厂控制值，且≤ 1.0 %
生产厂应在相关的产品说明书中明示产品密度、pH 值、含固量和碱含量的生产厂控制值。 注 1.对相同和不同编号产品之间的匀质性和等效性的其他要求，可由供需双方商定； 注 2.表中 D 和 S 分别为密度和含固量的生产厂控制值。
ICS 45.040
Q/CR
中国国家铁路集团有限公司企业标准
Q/CR 807—2020
隧道喷射混凝土用液体无碱速凝剂
Liquid alkali-free flash setting admixture for shotcrete of tunnels
2020 - 12 - 11 发布
2021 - 03 - 31 实施
中国国家铁路集团有限公司 发 布
Q/CR 807—2020
目次
前言 ................................................................................ II 1 范围 ............................................................................... 1 2 规范性引用文件 ..................................................................... 1 3 术语和定义 ......................................................................... 1 4 技术要求 ........................................................................... 1 5 检测方法 ........................................................................... 2 6 检验规则 ........................................................................... 3 7 产品说明书、标志、包装、运输和贮存 ................................................. 4 附录 A （规范性） 液体无碱速凝剂氯离子含量检验方法（生产线在线检测法） ................ 7 附录 B （规范性） 液体无碱速凝剂氟离子含量检测方法（生产线在线检测法） ................ 8

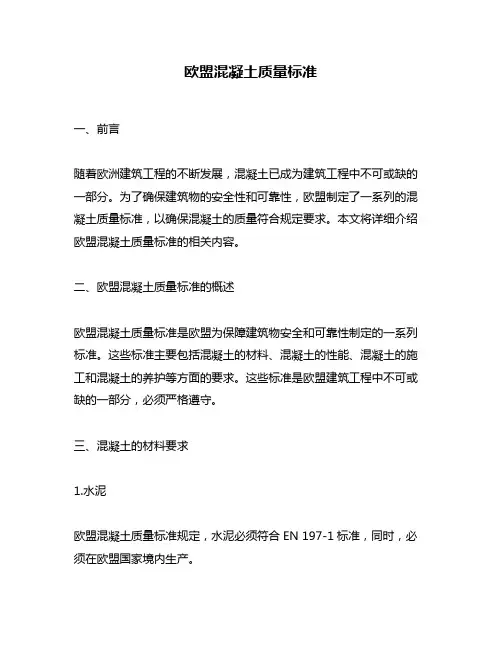

欧盟混凝土质量标准
欧盟混凝土质量标准一、前言随着欧洲建筑工程的不断发展，混凝土已成为建筑工程中不可或缺的一部分。
为了确保建筑物的安全性和可靠性，欧盟制定了一系列的混凝土质量标准，以确保混凝土的质量符合规定要求。
本文将详细介绍欧盟混凝土质量标准的相关内容。
二、欧盟混凝土质量标准的概述欧盟混凝土质量标准是欧盟为保障建筑物安全和可靠性制定的一系列标准。
这些标准主要包括混凝土的材料、混凝土的性能、混凝土的施工和混凝土的养护等方面的要求。
这些标准是欧盟建筑工程中不可或缺的一部分，必须严格遵守。
三、混凝土的材料要求1.水泥欧盟混凝土质量标准规定，水泥必须符合EN 197-1标准，同时，必须在欧盟国家境内生产。
2.骨料欧盟混凝土质量标准规定，骨料必须符合EN 12620标准，其中包括粗骨料和细骨料。
粗骨料的最大粒径不得超过32mm，细骨料的最大粒径不得超过16mm。
3.砂欧盟混凝土质量标准规定，砂必须符合EN 13139标准，其中包括天然砂和人工砂。
砂的颗粒大小必须符合规定要求。
4.水欧盟混凝土质量标准规定，水必须符合EN 1008标准，同时，必须在欧盟国家境内取水。
四、混凝土的性能要求1.强度等级欧盟混凝土质量标准规定，混凝土的强度等级必须符合EN 206-1标准。
强度等级是根据混凝土28天抗压强度来确定的。
2.耐久性欧盟混凝土质量标准规定，混凝土必须具有良好的耐久性，能够抵御各种环境侵蚀，包括化学侵蚀、物理侵蚀和生物侵蚀等。
3.可加工性欧盟混凝土质量标准规定，混凝土必须具有良好的可加工性，能够在施工过程中顺利施工，能够满足设计要求。
五、混凝土的施工要求1.浇筑温度欧盟混凝土质量标准规定，混凝土的浇筑温度必须在5℃~35℃之间。
2.振捣方式欧盟混凝土质量标准规定，混凝土的振捣方式必须符合EN 206-1标准，振捣时间和振捣频率必须符合规定要求。
3.施工时间欧盟混凝土质量标准规定，混凝土必须在规定的时间内施工完毕，施工时间不得超过2小时。
课件2 欧洲水泥标准介绍
2、通用水泥的物理性质
3、通用水泥化学性质
4、EN197-1 标准的主要特点
a）水泥的主成份为水泥熟料与9种混合材，根据水泥 的主成份种类和掺量确定水泥的种类和品种。 • 主成份仅为水泥熟料的水泥为CEM I水泥，即波特兰 水泥；相当于我国硅酸盐水泥。 • 主成份中水泥熟料占65％至94％的水泥为CEM Ⅱ水 泥，其中熟料掺量为80％至94％为CEM Ⅱ／A水泥 （我国普通硅酸盐水泥），熟料掺量为65％至79％ 为CEM Ⅱ／B水泥，水泥中的混合材是二种或二种 以上时，称之为波特兰-复合水泥；水泥中的混合材 为一种时，称之为波特兰-混合材（名称）水泥，如 由熟料与矿渣混合制成的水7-1 标准的主要特点
b）综合考虑水泥的2／7天强度和28大强度划 分水泥等级； C）强度等级愈高，水泥的初凝时间要求愈短， 对水泥的终凝时间和水泥细度无要求； d）不同品种的水泥，其化学性能的要求不尽 相同。
4、EN197－l 标准的主要特点
• 混合材仅为高炉矿渣，且掺量高达36％至 95％的水泥，称之为EMⅢ 水泥，即高炉水 泥； • 混合材为火山灰质材料（包括硅灰、火山 灰和粉煤灰）时称之为EMIV水泥，即火山 灰水泥。 • 既掺有高炉矿渣，又掺有火山灰质混合材 （包括火山灰和硅质粉煤灰）的水泥称为 CEM V水泥，即复合水泥；
形象图，可根据PPT 内容自由更换
欧洲水泥EN197-1标准介绍
2017年2月7日
目
录
1、EN197-1通用水泥的组成、规格要求 2、通用水泥的物理性质 3、通用水泥化学性质 4、EN197-1 标准的主要特点
1、 EN197-1通用水泥的组成、规格要求 EN197-1 规定水泥的组成 将通用水泥分为5类共27个品种；基于水泥 的强度分为6个等级，并提出了活性氧化钙 和活性二氧化硅的概念，规定活性氧化钙 与活性二氧化硅在水泥中的质量分数之和 要大于50％。对于水泥熟料，要求硅酸盐 矿物（C2S和C3S）的比例至少为2／3，氧化 镁含量最高为5％。
国外水泥添加剂规范标准
国外水泥添加剂标准摘要:本文介绍国外水泥添加剂标准，尤其详细介绍ASTM C 465 水泥工艺添加剂和ASTM C 688水泥功能添加剂两个标准。
正确理解和吸收国外标准的先进点对提高我国水泥添加剂的研发和利用水平和克服目前存在的问题非常有益。
关键词：水泥、工艺外加剂、功能外加剂、助磨剂、国际、标准1前言世界各国水泥标准主要从属于两大体系：欧洲标准体系（EN）和美国标准体系（ASTM）。
根据Wei n协定，欧洲标准化委员会（CEN）水泥和建筑石灰技术委员会（TC51）代表国际标准化组织（ISO）水泥和建筑石灰技术委员会（TC74）起草标准，最后由ISO成员国通过（至少有75%成员国同意）。
例如我国GB/T 17671“水泥胶砂强度检验方法”与ISO 679等同，而ISO 679又来自EN 196-1。
目前，ISO/TC74有36个国家，CEN/TC51有19国家。
世界上还有部分国家采用美国材料标准和试验方法标准（ASTM）。
材料标准反映了一个国家的产品质量和技术水平，是技术开发和生产实践的总结。
我国水泥工业使用水泥添加剂要较发达国家晚20-30年，近几年来我国对水泥添加剂的开发和使用取得了长足的进步，但仍存在不少问题和困难。
认真学习国外先进水泥添加剂标准，有助于这些问题的解决。
本文介绍先进的国外水泥添加剂标准。
2 术语要把水泥添加剂和砂浆、混凝土外加剂区分开来，前者是在水泥生产过程中加的，后者是在水泥使用过程中加的。
用“添加剂”和“外加剂”就能把两者区分开来。
水泥添加剂掺量一般不超过1%。
常用的混凝土外加剂有十多种，掺量差别很大，引气剂0.005－0.015%，减水剂0.2－1.5%，速凝剂2－6%，膨胀剂6－1 5%。
水泥添加剂中的“添”中文含义是少量加的意思，如“炉子该添煤了”、“孩子又添了一岁”。
另外要区分水泥添加剂和多量使用的混合材（在水泥生产中加）和掺合料（在水泥使用中加）。
要注意各国水泥文献中所使用的专有名词的区别。
喷射混凝土施工方案
****隧道工程第二施工合同段斜井喷射混凝土施工方案审批：****股份****隧道工程第二施工合同段二○○八年十月喷射混凝土施工方案*****是一项综合性大工程，根据周边环境，为保证工期、及早建成通车，增设了二号斜井，作为临时施工通道，满足施工需要。
二号斜井设置于北海舰队北航水上飞行训练团内，施工完成后将作为本合同段的第二施工工作面。
斜井总长1m，其中明挖段长90m，暗挖段长1m。
斜井起点对应右线主隧道里程YK3+816.791，终点对应右线主隧道里程YK4+236。
斜井包括三局部，明挖段XJK0+000～XJK0+090〔其中XJK0+050～XJK0+090为明洞〕，暗挖段，还包括三个倒车洞。
斜井明挖段边、仰坡与暗挖段初期支护均采用喷锚支护。
喷射混凝土采用设计标号为C25、S6混凝土，喷射厚度视围岩情况50～250mm不等。
喷射混凝土施工均采用湿喷工艺，使用四仓强制式拌合机在混凝土搅拌站拌制混凝土，混凝土罐车运输。
采用机械喷射手及湿喷机进展喷射。
作为斜井支护与构造防水第一道防线的喷射混凝土，除具备普通喷射混凝土的性能外，还必须具备较高的抗渗与防腐蚀性能。
本合同段喷射混凝土总量大，单日需求量大，根据机具性能要求，选用具有自动计量功能的HZS60型四仓自动拌合楼系统在洞外专门建立混凝土搅拌站进展混凝土拌制，其额定生产能力为60 m3/h。
选用喷射能力25m3/h麦斯特喷射机械手1台及5m3/h的TK500湿喷机进展喷砼作业；选用移动式电动空压机供风。
选用斯太尔王混凝土罐车进展混凝土运输。
喷射混凝土配备设备见表2-1 “喷射混凝土机械设备配置表〞。
表2-1 喷射混凝土机械设备配置表⑴ 施工技术管理人员技术员4人，试验人员5人，管理人员5人。
⑵ 搅拌站人员配置拌与机司机1人，铲车司机1人，材料工2人，罐车司机5人，其他配合人员4人；共计13人。
⑶ 机械喷射手机组人员配置喷射手司机1人，放料工2人，其他配合人员4人；共计7人/每机组。
国内外喷射混凝土用速凝剂检测方法与性能指标评价
国内外喷射混凝土用速凝剂检测方法与性能指标评价王子明; 蔡扬扬; 李文秀; 王庄; 刘玮【期刊名称】《《铁道建筑》》【年(卷),期】2019(059)010【总页数】5页(P143-147)【关键词】工程材料; 评价标准; 理论分析; 速凝剂; 减水剂; 喷射混凝土【作者】王子明; 蔡扬扬; 李文秀; 王庄; 刘玮【作者单位】北京工业大学材料科学与工程学院北京100124; 中国铁道科学研究院集团有限公司标准计量研究所北京100081; 云南凯威特新材料股份有限公司云南昆明652100【正文语种】中文【中图分类】TU528.0421 概述喷射混凝土是将胶凝材料、骨料等按一定比例拌制的混凝土拌和物送入喷射设备，借助压缩空气或其他动力，高速喷射至受喷面所成型的一种混凝土［1］。
不同于浇筑成型的混凝土，喷射混凝土具有快速凝结硬化特点，不需要模具，是一种理想的结构防护和支护材料。
喷射混凝土已经广泛应用于隧道和矿山工程。
近年来，喷射混凝土在基础设施建设中起到越来越重要的作用，用量呈不断上升趋势。
特别是随着我国“西部开发”和“一带一路”倡议的不断推进，西部地区高速铁路、公路建设过程中隧道越来越多，对喷射混凝土的力学性能、耐久性等提出了很高要求。
除隧道工程之外，喷射混凝土还在水利水电、边坡支护、矿山、地下工程等诸多领域得到应用。
喷射混凝土配制与施工需要各种化学外加剂，一般包括速凝剂、黏度调节剂和界面黏结剂［2］，其中最重要的是速凝剂。
喷射混凝土用速凝剂是指能使混凝土快速由塑性状态转变为硬化状态的化学外加剂。
一般情况下，喷射混凝土用速凝剂应兼具速凝和早强作用。
速凝剂的品种和掺量选择是以满足喷射混凝土的凝结时间和早期强度为主要依据。
喷射混凝土快速凝结硬化能保证混凝土一次性达到喷射厚度而不会滑移或者脱落，从而加快喷射施工进度。
随着喷射混凝土性能要求的逐步提高，特别是喷射环境的清洁安全和资源节约要求，喷射混凝土工艺逐步由干法喷射向湿法喷射发展，相应地无碱液体速凝剂将逐步取代碱性粉状速凝剂。
欧洲标准EN196第七部分 水泥测试方法：水泥样品的采样和制备方法(中文(可编辑优质文档)
欧洲标准EN196第七部分水泥测试方法：水泥样品的采样和制备方法(中文（可编辑优质文档）(可以直接使用，可编辑完整版资料，欢迎下载）EN 196-7水泥测试方法第七部分：水泥样品的采样和制备方法本文由党剑飞和马兆云翻译。
本文与原文英文版可能会有差异。
对文中翻译得不是很明白的地方，请参照原英文版。
如有建议或意见，请与相关翻译人员联系。
欧洲标准EN196 第七部分1989年十二月UDC 666.94:691.54:620.11关键字：水泥，测试、取样、样品、包装英文版水泥测试方法：水泥样品的采样和制备方法本欧洲标准于1989年6月16日被欧洲标准化委员会（ CEN）接受。
CEN成员义务遵守CEN/CENELEC通用规则的要求，它规定给予本标准与国内标准同等地位，并且不作任何修改。
与国内标准相关的最新列表和参考文献可向CEN中央秘书处或任何CEN成员申请获得。
该欧洲标准有三种官方文本(英语、法语、德语)。
经由CEN成员用其自己语言翻译并通知给中央秘书处后，翻译的译本与官方文本具有同等效力。
CEN成员是澳大利亚、比利时、捷克、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、瑞典、西班牙、大不列颠联合王国的国内标准组织。
欧洲标准化委员会中央秘书处：RUE DO STASSART，36 B-1050 布鲁塞尔（C）CEN 1989版权归CEN成员所有文献号：EN 196-7：1989E历史简介本欧洲标准由水泥技术委员会CEN/TC51起草，其秘书处由IBN管辖。
根据通用CEN/CENELEC规则，以下国家有义务执行本欧洲标准：澳大利亚、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、瑞典、西班牙和英国。
前言水泥测试方法的标准EN96包括以下部分：第一部分：强度测定第二部分：水泥化学分析第三部分：凝结时间和安定性的测定第四部分：成分质量测定第五部分：火山灰水泥凝硬性测定第六部分：细度测定第七部分：水泥样品的采样和制备方法第二十一部分：水泥中氯化物、二氧化碳和碱含量的测定目录页码前言 21.应用对象和范围 42.引用标准 43.定义 54.概述75.取样设备86.取样程序和采用不同方法时的预防措施87.取样频率和取样类型选择108.样品的尺寸和制备119.包装和储存1510.取样报告16 附录A：经常使用的取样设备的典型样例191.应用对象和范围本欧洲标准仅描述了从给定批量的代表性的水泥中进行取样、测试，以评估产品发运前、中、后的产品质量时使用的设备、遵循的方法和遵守的条款。
混凝土外加剂的环保标准与检测技术规程
混凝土外加剂的环保标准与检测技术规程一、前言混凝土外加剂是指在混凝土生产过程中添加的一种化学品，能够改善混凝土的性能。
随着环保意识不断提高，对混凝土外加剂的环保标准和检测技术要求也越来越高。
本文旨在对混凝土外加剂的环保标准和检测技术进行详细介绍。
二、混凝土外加剂的环保标准（一）国内外相关法规标准1.我国《混凝土外加剂质量管理规定》（JG/T223-2007），其中规定混凝土外加剂的环保指标。
2.欧盟《化学品注册、评估、授权和限制法规》（REACH），对混凝土外加剂中的化学物质进行了限制和管理。
3.美国环保局（EPA）对混凝土外加剂的使用和管理制定了一系列法规和标准。
（二）混凝土外加剂的环保指标1.挥发性有机物（VOCs）：混凝土外加剂中的挥发性有机物对环境和人体健康都有一定的影响，应严格控制其含量。
2.重金属：混凝土外加剂中的重金属对环境和人体健康都有较大的危害，应尽量减少其含量。
3.卤素化合物：混凝土外加剂中的卤素化合物对环境和人体健康都有一定的影响，应严格控制其含量。
4.其它有害物质：如苯、甲醛、甲苯等，都应控制其含量。
（三）混凝土外加剂的环保标志1.绿色环保标志：混凝土外加剂通过绿色环保标志认证，表明其符合环保标准，对环境和人体健康无害。
2.国际标准化组织（ISO）14001环境管理体系认证：混凝土外加剂通过ISO 14001认证，表明其已建立环境管理体系，能够持续改善环境表现。
三、混凝土外加剂的检测技术规程（一）混凝土外加剂的理化性质检测1.外观检测：检测混凝土外加剂的颜色、形态、气味等外观特征。
2.比表面积检测：检测混凝土外加剂的比表面积，可以反映混凝土外加剂的分散性和活性。
3.密度检测：检测混凝土外加剂的密度，可以反映其成分和含量。
（二）混凝土外加剂的环保指标检测1.挥发性有机物检测：采用气相色谱法或液相色谱法检测混凝土外加剂中的挥发性有机物的含量。
2.重金属检测：采用原子吸收光谱法或荧光光谱法检测混凝土外加剂中的重金属的含量。
CA砂浆实验标准
试验所需标准号1、DIN EN 197-1 检验水泥。
按照该规定，必须使用硅酸盐水泥，而且至少需要400kg/m3，水泥的水需求量应尽可能的低。
当用于更换和维护时，也可采用快凝水泥，但必须遵守沥青水泥砂浆的其他要求。
2、DIN 4226 检验骨料。
按该规定，必须使用天然砂或机制砂。
骨料密度不能超过 2.8kg/dm3，骨料的级配应该保证最大粒径≤1.0mm，而且小于或等于0.125mm粒径的组成部分应该介于40-50%之间，还必须注意骨料的水需求量尽可能低。
3、DIN 1045-2 检验新拌砂浆的特性。
决定新拌砂浆的特性时，水灰比必须低于0.58。
4、DIN EN 1015-3 检验干料砂浆的稠度。
干料加水混合5分钟后，检验时测得的扩散量应该≧160mm，30分钟后必须至少还能达到150mm的扩散量。
当用于更换和维护时，不需遵守30分钟塌落度的要求。
5、DIN EN 196-3 检查干料的初凝时间。
应该在120分钟后初凝，180分钟后终凝结束。
6、DIN EN 445 检查干料的膨胀量。
应该介于容积的1%-3%之间。
7、DIN EN 1015-11 检验干料的抗压强度。
1d后≧12N/mm2，7d后≧30N/mm2，28d后≧35N/mm2。
8、DIN EN 1428 检验乳化沥青的含水量。
按该规定，测得的含水量应该低于总重的40%。
9、DIN EN 1430 检验乳化沥青的颗粒级配。
沥青颗粒的极性必须是负的。
10、DIN 1045-2 检验新拌砂浆的特性。
决定新拌砂浆的特性时，水灰比必须低于0.58。
11、DIN EN 1015-7 检验沥青水泥砂浆的含气量。
用压力平衡法鉴定，含气量应该低于体积的10%。
12、DIN 1048-5 检验沥青水泥砂浆的弹性模数：力学弹性模数应该介于7000N/mm2和10000N/mm2之间。
13、 E DIN EN 12390-9 检验沥青水泥砂浆的防冻性：按照CIF法检验，做检验时，经过56次冻溶循环之后，只容许出现极微小的内部损伤程度，风化值应该低于2000g/m3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于无碱速凝剂
室内凝结时间和砂浆强度测试的标准（欧洲标准EN196-1）和说明
及其它相关的建议
1．无碱速凝剂的测试标准、（EN196-1）
一、水泥净浆测试标准
初凝＜2分钟＜4分钟＞4分钟
终凝＜5分钟＜8分钟＞8分钟
评价良好合格不合格
测试方式：
设备：搅拌罐和圆形刮勺、手动维卡针、秒表、锥型环。
1．用水量26-35克；
2．1克高效减水剂或类式的超高效塑化剂；
3．100克水泥（+20℃±1℃）；
4．充分搅拌直到出现均匀浆体为止；
5．掺入3-10g速凝剂并拌和5秒；
6．拌和好后立即：装进锥型环，置入维卡试针下测定贯入值；
7．记录初凝时间（维卡针在距离水泥低部1-2mm处停止）；
8．记录终凝时间（针不能贯入水泥体中）。
二、砂浆实验标准
初凝＜2分钟 2-5分钟＞5分钟
终凝＜6分钟 8-13分钟＞13分钟
6小时强度 2.5-4Mpa 1-2.5Mpa ＜1Mpa
24小时强度 18-25Mpa 10-18Mpa ＜10Mpa
评价良好合格不合格
测试方式：
设备：Hobbart搅拌器、手动维卡针、砂浆条形模。
1. 向搅拌器注入195g水，在掺入2-6g增塑剂以及450g水泥（+20℃±1℃），搅动
30秒；
1．掺入1350gISO标准砂，并拌和30秒；
2．中速拌和30秒；
3．停止90秒；
4．再拌和30秒；
5．检查砂浆流动度，规定的流动度：15-18cm，必要时，可掺水调整；
6．掺入3-10%的速凝剂，拌和最多15秒；
7．拌和后立即成型条形模；
8．向置于振动台上的条形模内填料，防止压实不好(可人工协助压实)。
9．将试件置于手动维卡针下，测定贯入值；
10．记录初凝时间（测针到水泥体底面1-2mm处停止）；
11．记录终凝时间（测针不能贯入水泥体内）；
12．测定6小时和24小时的抗压强度。
室内砂浆强度试验很难做好，强度试件以大板成型测试最接近实际性能。
施工配合比的水灰比以≤0.45为好，在该配合比条件下，使用无碱速凝剂的喷射混凝土性能发挥效果最好。
关于该试验方式的说明：
（一）净浆水泥适应性试验试验：
（1）净浆试验中，根据我在国内试验的经验和根据国内水泥的特性,掺量采用
0.6%-1%,水灰比可控制在0.26-0.30之间，可达到所需的流动性能。
（2）在加入无碱速凝剂之后，搅拌时间最多可搅拌8秒（采用快速搅拌）。
（3）速凝剂推荐掺量为5%，如果适应性不好，可调整掺量来测试，最大掺量为10%（推荐掺量为3%-10%）。
（二）砂浆强度试验的说明：
（1）砂浆强度试验仅能作为参考。
主张以现场大板取样强度为准。
（2）根据国内水泥的特性，减水剂的掺量为0.6%-1%,用水量在175-185克之间可满足15cm-18cm的砂浆流动度（也就是说根据15cm-18cm的砂浆流动度来确定用
水量）。
（3）无碱速凝剂的掺量为5%，可根据需要在3%-10%之间调整。
（4）在加入速凝剂之后，最多拌和15秒。
（5）在振动台上振动的同时，人工用锤子击实。
（6）砂浆的凝结时间国内无仪器测试，可以净浆测试为准。
（7）根据现有经验，无碱速凝剂和水泥适应性越好，胶砂强度越难做好，适应性差的水泥，胶砂强度能很好地做出来，所以，我们主张，强度数据最好以现场喷
射大板测试数据为准。
