废气余热回收方案
垃圾电厂余热供暖方案
垃圾电厂余热供暖方案背景随着城市化进程的加快，城市垃圾的产生量也随之增加。
传统的垃圾处理方式主要包括填埋和焚烧两种，然而填埋会占用大量土地资源，而焚烧会产生大量的废气和废水。
因此，如何合理地利用垃圾并减少二氧化碳和有害气体排放，成为当今社会迫切需要解决的问题。
问题垃圾焚烧过程中，会有大量的余热被浪费掉。
这些余热如何合理利用，成为了一个需要解决的问题。
解决方案将垃圾焚烧过程中产生的余热，利用余热发电的方式，将电力供给周边的居民区。
垃圾电厂余热供暖方案的主要实现步骤如下：第一步：收集垃圾垃圾处理过程的第一步是垃圾的收集。
垃圾可以分为生活垃圾和工业垃圾，不同类型的垃圾需要采用不同的收集方式。
例如，生活垃圾需要在小区门口设立分类垃圾桶，而工业垃圾需要通过专门的垃圾运输车进行运输和收集。
第二步：焚烧垃圾在垃圾电厂中，垃圾会被投入到燃烧炉中进行燃烧。
垃圾燃烧的目的是将垃圾中的有机物分解，产生高温下的燃烧反应。
燃烧过程中会产生大量的热能，这部分能量即为余热。
第三步：回收余热将产生的余热通过余热发电机进行回收。
余热发电机可以将高温的余热转化为电能。
利用余热发电机能够有效地回收热能，减少电力消耗，提高整体能源利用率。
第四步：供暖通过输电线路，将电力供应到周边的居民区，成为供暖的能源。
对于居民而言，垃圾电厂的电力供应能够降低居民的取暖负担，同时又能够减少能源消耗和环境污染。
总结利用垃圾焚烧过程中产生的余热，进行余热发电和供暖，是一种有效地利用垃圾的方式。
从能源利用和环境保护方面来看，这种方法是一个可行的解决方案。
此外，垃圾焚烧也能够减少垃圾填埋对土地资源的占用，提高垃圾处理的效率和管理水平。
烟气余热回收技术方案
烟气余热回收技术方案1. 背景介绍烟气是许多工业生产过程中产生的一种重要废气。
燃烧产生的烟气中含有大量的热量，如果不进行有效的回收利用，将会造成能源的浪费和环境的污染。
因此，烟气余热回收技术成为了重要的研究方向之一。
本文将介绍一种烟气余热回收技术方案，以实现高效能源利用和环境保护。
2. 技术原理该烟气余热回收技术方案基于换热原理，通过烟气与工艺流体之间的热量交换，实现热能回收。
具体的技术原理如下：1.烟气预处理：在烟气进入烟道前，对其进行预处理，去除大颗粒的烟尘和其他污染物，以确保烟气的净化程度和换热器的正常运行。
2.烟气与工艺流体换热：将烟气通过烟道引导至烟气换热器中，与工艺流体进行热量交换。
工艺流体可以是水、油等，在换热器内与烟气进行流体间的热交换，使烟气中的热量传递给工艺流体，从而实现热能的回收利用。
3.对工艺流体进行冷却：烟气中的热能传递给工艺流体后，工艺流体温度升高。
为了保证回收后的热能能够有效利用，需要对工艺流体进行冷却。
这可以通过使用冷却器或进行进一步的热量转移实现。
4.回收后的热能利用：冷却后的工艺流体可以用于供热、供暖或其他工业生产过程中的热能需求，从而实现能源的高效利用。
3. 技术优势该烟气余热回收技术方案具有以下优势：•高效能源利用：通过回收烟气中的热能，将原本浪费的能源转化为可用的能源，提高能源利用率。
•环境保护：减少煤、油等能源的消耗，降低二氧化碳等温室气体的排放，对环境具有积极的影响。
•经济效益：通过烟气余热的回收利用，降低了企业的能源消耗成本，提高了企业的经济效益。
•可持续发展：烟气余热回收技术是一种可持续发展的技术，有助于提高能源的可再生利用率，减少对自然资源的依赖。
4. 技术应用烟气余热回收技术可以应用于各个领域，包括但不限于以下几个方面：•工业生产：适用于钢铁、化工、电力等工业生产过程中产生的烟气，将烟气中的余热转化为工艺流体的热能需求，减少能源浪费。
•建筑供热：可将烟气余热应用于建筑供热系统中，为建筑提供温暖的供暖水源，减少传统能源的消耗。
余热回收技术
一、锅炉烟气余热回收简介：工业燃油、燃气、燃煤锅炉设计制造时，为了防止锅炉尾部受热面腐蚀和堵灰，标准状态排烟温度一般不低于180℃，最高可达250℃，高温烟气排放不但造成大量热能浪费，同时也污染环境。
热管余热回收器可将烟气热量回收，回收的热量根据需要加热水用作锅炉补水和生活用水，或加热空气用作锅炉助燃风或干燥物料。
节省燃料费用，降低生产成本，减少废气排放，节能环保一举两得。
改造投资3-10个回收，经济效益显著。
（一）气—气式热管换热器（1）热管空气预热器系列应用场合：从烟气中吸收余热，加热助燃空气，以降低燃料消耗，改善燃烧工况，从而达到节能的目的；也可从烟气中吸收余热，用于加热其他气体介质如煤气等。
设备优点：*因为属气/气换热，两侧皆用翅片管，传热效率高，为普通空预器的5-8倍；*因为烟气在管外换热，有利于除灰；*因每支热管都是独立的传热元件，拆卸方便，且允许自由膨胀；*通过设计，可调节壁温，有利于避开露点腐蚀结构型式：有两种常用的结构型式，即：热管垂直放置型，烟气和空气反向水平流动，见图1；热管倾斜放置型，烟气和空气反向垂直上下流动，见图2。
（二）气—液式热管换热器应用场合：从烟气中吸收热量，用来加热给水，被加热后的水可以返回锅炉（作为省煤器），也可单独使用（作为热水器），从而提高能源利用率，达到节能的目的。
设备优点：*烟气侧为翅片管，水侧为光管，传热效率高；*通过合理设计，可提高壁温，避开露点腐蚀；*可有效防止因管壁损坏而造成冷热流体的掺混；结构型式：根据水侧加热方式的不同，有两种常用的结构型式：水箱整体加热式（多采用热管立式放置）和水套对流加热式（多采用热管倾斜放置），如图3所示（三）气—汽式热管换热器应用场合：应用热管作为传热元件，吸收较高温度的烟气余热用来产生蒸汽，所产生的蒸汽可以并倂入蒸汽管网（需达到管网压力），也可用于发电（汽量较大且热源稳定）或其他目的。
对钢厂，石化厂及工业窑炉而言，这是一种最受欢迎的余热利用形式。

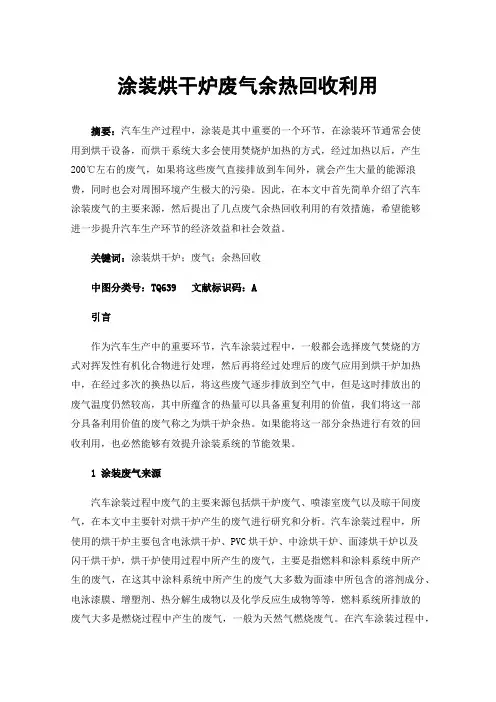

涂装烘干炉废气余热回收利用
涂装烘干炉废气余热回收利用摘要：汽车生产过程中，涂装是其中重要的一个环节，在涂装环节通常会使用到烘干设备，而烘干系统大多会使用焚烧炉加热的方式，经过加热以后，产生200℃左右的废气，如果将这些废气直接排放到车间外，就会产生大量的能源浪费，同时也会对周围环境产生极大的污染。
因此，在本文中首先简单介绍了汽车涂装废气的主要来源，然后提出了几点废气余热回收利用的有效措施，希望能够进一步提升汽车生产环节的经济效益和社会效益。
关键词：涂装烘干炉；废气；余热回收中图分类号：TQ639 文献标识码：A引言作为汽车生产中的重要环节，汽车涂装过程中，一般都会选择废气焚烧的方式对挥发性有机化合物进行处理，然后再将经过处理后的废气应用到烘干炉加热中，在经过多次的换热以后，将这些废气逐步排放到空气中，但是这时排放出的废气温度仍然较高，其中所蕴含的热量可以具备重复利用的价值，我们将这一部分具备利用价值的废气称之为烘干炉余热。
如果能将这一部分余热进行有效的回收利用，也必然能够有效提升涂装系统的节能效果。
1 涂装废气来源汽车涂装过程中废气的主要来源包括烘干炉废气、喷漆室废气以及晾干间废气，在本文中主要针对烘干炉产生的废气进行研究和分析。
汽车涂装过程中，所使用的烘干炉主要包含电泳烘干炉、PVC烘干炉、中涂烘干炉、面漆烘干炉以及闪干烘干炉，烘干炉使用过程中所产生的废气，主要是指燃料和涂料系统中所产生的废气，在这其中涂料系统中所产生的废气大多数为面漆中所包含的溶剂成分、电泳漆膜、增塑剂、热分解生成物以及化学反应生成物等等，燃料系统所排放的废气大多是燃烧过程中产生的废气，一般为天然气燃烧废气。
在汽车涂装过程中，所产生的废气大部分来自于溶剂型涂料，其主要包含稀释剂、有机溶剂、平流剂等，在成膜的过程中所挥发出的有机物。
目前针对汽车涂装过程中所使用的涂料在烘干中产生的废气会选择以下两种处理措施：第一，进行催化燃烧，第二进行直接焚烧。
催化燃烧主要就是利用更加高效的催化剂，将废气中所包含的有机溶剂蒸汽进行氧化焚烧，由此产生二氧化碳和水，将废气中所包含的有害物质逐渐去除，通常涂料中所产生的废气大部分成分都是有机溶剂，其中还包含催化剂中的颜料、树脂以及可塑剂等等，使用这种方式进行处理，由于催化剂的寿命很难控制，所以在使用过程中应加大管控力度。
烧结余热回收主要有两部分
烧结余热回收主要有两部分：一是烧结机尾部废气余热，二是热烧结矿在冷却机前段空冷时产生的废气余热。
这两部分废气所含热量约占烧结总能耗的50%，充分利用这部分热量是提高烧结能源利用效率，显著降低烧结工序能耗的途径之一。
目前，国内烧结废气余热回收利用主要有三种方式：一是直接将废烟气经过净化后作为点火炉的助燃空气或用于预热混合料，以降低燃料消耗，这种方式较为简单，但余热利用量有限，一般不超过烟气量的10%；二是将废烟气通过热管装置或余热锅炉产生蒸汽，并入全厂蒸汽管网，替代部分燃煤锅炉；三是将余热锅炉产生蒸汽用于驱动汽轮机组发电。
烧结工序余热回收量是指烧结工序每生产一吨合格烧结矿回收的余热蒸汽量(或发电量)折标准煤量。
粗钢生产企业烧结工序应配备先进的节能设备，最大限度回收产生的余热蒸汽量(或发电量) ，使余热蒸汽量(或发电量) 不小于6kgce／t。
烧结余热回收是提高烧结能源利用效率、降低烧结工序能耗的主要途径之一。
烧结系统的显热回收有两部份：一是烧结矿的显热，二是烧结机尾部烟气的显热。
目前，烧结废热余热回收利用的方式主要有以下三种：1、利用余热锅炉产生蒸汽或提供热水,直接利用;2、用冷却器的排气代替烧结机点火器的助燃空气或用于预热助燃空气；3、将排气直接用于预热烧结机的混合材。
烧结矿显热利用——冷却烧结矿产生的温度较高的烟气可进行余热回收、生产蒸汽，循环利用（如昆钢建设的，利用两台130m2烧结机环冷机余热蒸汽进行发电的5MW 余热发电机组）电系统方面，提高电气设备（皮带输送设备、风机、水泵、其他电动机械）的使用效率——如：减少皮带空转时间、减少风机漏风、保持设备运行负荷最佳、对有条件的动力设备实施变频调速等等高炉炉顶余压发电量是指高炉工序每生产一吨合格生铁、利用炉顶余压所发的电量。
粗钢生产企业高炉工序应配备先进的节能设备，最大限度回收高炉炉顶余压发电，使高炉炉顶余压发电量不小于干式35kW.h／t；湿式30kW.h／t。

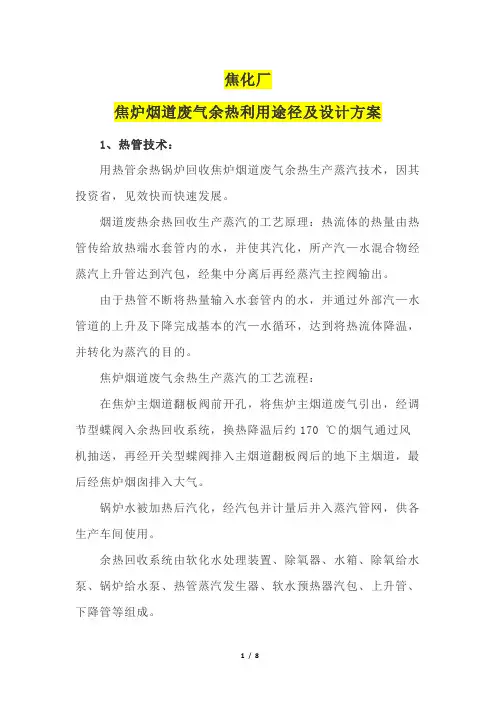

焦化厂焦炉烟道废气余热利用途径及设计方案
焦化厂焦炉烟道废气余热利用途径及设计方案1、热管技术：用热管余热锅炉回收焦炉烟道废气余热生产蒸汽技术，因其投资省，见效快而快速发展。
烟道废热余热回收生产蒸汽的工艺原理：热流体的热量由热管传给放热端水套管内的水，并使其汽化，所产汽—水混合物经蒸汽上升管达到汽包，经集中分离后再经蒸汽主控阀输出。
由于热管不断将热量输入水套管内的水，并通过外部汽—水管道的上升及下降完成基本的汽—水循环，达到将热流体降温，并转化为蒸汽的目的。
焦炉烟道废气余热生产蒸汽的工艺流程：在焦炉主烟道翻板阀前开孔，将焦炉主烟道废气引出，经调节型蝶阀入余热回收系统，换热降温后约170 ℃的烟气通过风机抽送，再经开关型蝶阀排入主烟道翻板阀后的地下主烟道，最后经焦炉烟囱排入大气。
锅炉水被加热后汽化，经汽包并计量后并入蒸汽管网，供各生产车间使用。
余热回收系统由软化水处理装置、除氧器、水箱、除氧给水泵、锅炉给水泵、热管蒸汽发生器、软水预热器汽包、上升管、下降管等组成。
其核心技术是热管技术回收烟气中的显热，将软化水加热成水蒸气，其工艺流程图如图图所示。
焦炉烟道废气余热回收生产蒸汽系统是一项节能减排工程，产生的饱和蒸汽可并入焦化厂蒸汽管网，供低压蒸汽用户使用。
2、煤调湿：煤调湿是将炼焦煤在装炉前除去一部分水分，保持装炉煤水分稳定在6%左右，然后装炉炼焦。
利用焦炉烟道废气煤调湿工艺不但可以节省能源，减少废气、废水、废热的排放，而且可以提高装炉煤堆密度及炼焦初期升温速度、缩短结焦时间，从而实现节能降耗的目的。
煤调湿装置的热源主要有导热油、蒸汽和焦炉烟道废气等。
相比较而言，以导热油和蒸汽为热源的煤调湿工艺存在设备繁琐、运行费用高等问题；以焦炉烟道废气为热源的煤调湿工艺可以利用废气余热干燥入炉煤，热效率高，节能效果好。
目前以焦炉烟道废气为热源的煤调湿工艺主要有流化床式、风动选择式和沸腾流化床式等。
2.1、流化床煤调湿：XXX厂采用焦炉烟道废气对煤料干燥的流化床煤调湿装置，其工艺流程为：将粉碎后的煤料由煤仓送往流化床干燥机，从分布板进入的焦炉烟道废气直接与煤料接触，对煤料进行干燥，调湿后的粗煤粒从干燥机排入螺旋输送机，剩余的煤粉随焦炉烟道废气进入袋式除尘器，回收的煤粉通过螺旋输送机送入皮带机上，为抑制扬尘，采用加湿机对干煤粉适当加湿，使煤粉和粗煤粒一起经皮带机送到焦炉煤塔，工艺流程图见下图。
空压机余热利用方案
空压机余热利用方案介绍空压机是一种常用的工业设备，用于将气体压缩成更高压力的气体。
在空压机的运行过程中，会产生大量的余热。
如何有效地利用这些余热，提高能源利用效率，减少对环境的影响，成为工业领域关注的焦点。
本文将介绍一些常见的空压机余热利用方案，帮助读者了解并实施这些方案。
方案一：余热回收系统余热回收系统是一种常见且有效的空压机余热利用方案。
该系统通过在空压机排气管道上设置余热回收器，将排出的高温废气中的热量通过换热器转化为可用的热能。
这种方案可以将余热转化为高温水蒸汽、热水或热风等能源，用于供暖、生产热水或其他工业用途。
余热回收系统的优点是系统结构相对简单，成本较低，且能够有效回收大量的余热。
然而，该系统的应用范围较窄，适用于只有排气温度较高的空压机。
方案二：余热发电系统余热发电系统是另一种常见的空压机余热利用方案。
该系统通过将空压机的余热转化为电能，进一步提高能源利用效率。
该系统一般包括余热回收设备、蒸汽或热水发电设备以及控制系统。
余热发电系统的运行原理是：通过余热回收设备将排出的高温废气中的热量转化为蒸汽或热水，再通过蒸汽或热水发电设备将其转化为电能。
通过这种方式，可以将空压机的余热直接转化为电能，提高能源利用效率。
余热发电系统的优点是能够高效地利用空压机的余热，实现能源的再生利用。
同时，通过回收和利用余热，可以减少对环境的影响，降低能源消耗。
方案三：余热供暖系统余热供暖系统是一种将空压机余热用于供暖的方案。
该系统通过余热回收设备将空压机排气中的热量转化为热水或热风，与供暖系统相连，将热能输送到需要供暖的区域。
余热供暖系统的优点是能够满足供暖需求，并且减少了对传统能源的依赖。
通过利用空压机余热进行供暖，可以降低供暖成本，同时减少对环境的影响。
然而，余热供暖系统的应用范围较窄，一般适用于有稳定供暖需求的工业场所，如厂房、办公楼等。
方案四：余热制冷系统余热制冷系统是一种将空压机余热用于制冷的方案。
余热回收利用措施
余热回收利用措施引言在许多工业和能源领域，大量的余热被浪费掉。
然而，通过采用适当的余热回收和利用措施，可以实现能源的节约和环境的改善。
本文将重点介绍几种常见的余热回收利用措施，并讨论它们的工作原理和应用场景。
1. 废热锅炉废热锅炉是一种常见的余热回收设备。
它利用废烟气中的余热来加热水或产生蒸汽。
废热锅炉的工作原理是通过将废烟气和水或蒸汽进行传热来回收热能。
废热锅炉广泛应用于许多工业领域，如钢铁、化工和纸浆等。
2. 热交换器热交换器是另一种常见的余热回收设备。
它能够将热能从一个流体传递给另一个流体，从而实现余热的回收。
热交换器的工作原理基于两种流体之间的热对流和传导。
在许多工业过程中，热交换器可以用于回收废水、废气和废泥中的余热，并将其转化为可用的热能。
3. 蓄热系统蓄热系统是一种将余热储存起来并在需要时释放的设备。
它通常由热储存单元和热交换器组成。
蓄热系统的工作原理是在低负荷时将余热存储起来，然后在高负荷时释放出来供应热能。
蓄热系统可以应用于许多领域，如建筑、工业生产和区域供热等。
4. 废热发电废热发电是利用余热产生电能的一种方式。
它通常通过废热锅炉或热交换器将余热转化为蒸汽，并利用蒸汽驱动涡轮发电机来产生电能。
废热发电可以广泛应用于许多工业过程中，如钢铁、化工和发电厂等。
5. 废热制冷废热制冷是一种利用余热产生制冷效果的技术。
它通过将废热转化为制冷剂的热源来驱动制冷循环。
废热制冷通常适用于需要制冷的环境，如冷链物流、食品加工和冷库等。
它不仅可以回收余热，还可以提供制冷服务，实现能源的双重利用。
6. 废热回用废热回用是将余热直接利用于生产过程中的一种方式。
例如，在冶金行业中，废热可以用于加热炉料或再燃烧中，从而减少能源消耗。
废热回用也可以应用于其他行业，如纸浆造纸、石油化工和水泥制造等。
7. 废热热源废热热源是指将余热作为热能的供应源。
它可以与传统的热源（如锅炉和电热器）结合使用，并在需要时自动切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
废气余热回收方案
废气余热回收是一种能源利用的重要方式，可以有效降低能源消耗，减少环境污染。
本文将介绍废气余热回收的原理、应用领域以及一些
常见的废气余热回收方案。
一、废气余热回收的原理
废气余热回收是指通过技术手段将生产过程中产生的废气中的热量
转化为有用的热能，进行二次利用。
其基本原理是将废气中的热能吸
收或传导到工作介质中，使之提供热水、热蒸汽、热风等热能资源。
二、废气余热回收的应用领域
废气余热回收适用于许多行业，包括工业生产、石化、冶金、电力、建筑等。
在工业生产中，废气回收主要用于锅炉烟气、窑炉废气和干
燥设备废气等，可以为生产提供所需的热能，降低能源消耗。
在建筑
行业，废气回收可以应用于中央空调系统，提高能源利用效率。
三、废气余热回收方案
1. 烟气余热回收方案
烟气余热回收主要适用于工业锅炉等设备的烟气中的热能回收。
常
见的方案包括烟气预热器的应用，通过将烟气中的热能传递给冷却的
空气或供热介质，实现热能的回收和利用。
另外，也可以采用烟气蓄
热器的方式，将烟气中的热能储存起来，以便在需要的时候释放。
2. 工业窑炉废气回收方案
工业窑炉废气回收主要用于陶瓷、玻璃、水泥等行业中窑炉产生的废气。
回收方案一般包括烟气余热回收和烟气中的有害物质净化。
废气通过换热器，向冷却的介质传递热能，实现能量回收。
同时，对废气中的颗粒物、二氧化硫等有害物质进行处理，以达到环境排放标准要求。
3. 干燥设备废气回收方案
干燥设备废气回收主要应用于纺织、造纸、食品等行业中的干燥工艺。
常见的方案包括废气热交换和蓄热回收。
通过热交换器，将废气中的热能传递给新鲜空气或其他工艺需要的介质，实现热能利用。
蓄热回收则是将废气中的热能储存起来，以便在干燥设备停止工作时继续供应热能。
4. 中央空调系统废气回收方案
中央空调系统通常会产生大量的废气，其中包含丰富的热能资源。
废气回收可以通过热泵、热交换器等技术手段，将热能回收并利用于建筑供暖、热水供应等方面。
这不仅能够提高能源利用效率，减少环境负荷，还能够降低能源消耗，节约运行成本。
总结：
废气余热回收是一项重要的能源利用方式，可以降低能源消耗，减少环境污染。
在工业生产、石化、冶金、电力、建筑等行业中，废气回收的应用十分广泛。
常见的回收方案包括烟气余热回收、窑炉废气回收、干燥设备废气回收以及中央空调系统废气回收。
这些方案通过
技术手段将废气中的热能转化为有用的热能，实现能源的回收和再利用。
通过废气余热回收方案的应用，我们可以实现资源的循环利用，促进可持续发展。
