电动葫芦安装技术交底
电动葫芦安全操作规程技术交底
电动葫芦安全操作规程技术交底一、安全操作规程1. 在使用电动葫芦前，应当进行检查，包括检查电源电压是否符合要求、电动机运转是否正常、制动器是否可靠、限位装置是否正确等。
2. 执行操作前，应当先开启相应的安全装置和防护设备。
保证工作人员和机械设备能够安全工作。
3. 在升起或下降物体时，应当保持视野畅通，以确保不会因视线不好而引起意外事故。
4. 确保电动葫芦所搭载的物体不超过承载范围的最大载荷，以免过载使用导致卷扬器故障，严重时可能导致人员伤亡等安全事故的发生。
5. 严禁将电动葫芦用于超出其负荷能力的操作，如吊起超过容许负荷重量的物体。
6. 对于不具备通过电气方式实现上升、下降的货品等物品，严禁使用电动葫芦进行搬运。
7. 操作过程中，要注意避开电动葫芦残留物和尾油，防止滑倒伤人。
8. 维修和保养时，应当拔下电源插头，以确保安全。
9. 离开工作岗位，应当将电动葫芦停止运行并切断电源，以确保安全。
10. 操作人员必须经过专业培训，全面掌握电动葫芦的操作技能和安全知识。
二、技术交底1. 操作前需要检查制动器、限位器、上限位切断器、下限位切断器、重载保护器、电动机缺相保护器等开关装置是否正常，确保运行期间能够安全保护人身和设备；2. 关于电气设备的安装应采用可靠的接线方式。
电线必须采用防护管或槽路。
在供电线、控制线的引入和出口，应当采取防水和绝缘措施；3. 在使用过程中，不得超载或使载荷斜拉或斜挂，以免导致起吊，降低稳固性；4. 在起吊过程中，要采取适当的措施，避免物体摆动或滑动，确保吊起来后能够平稳运行；5. 在车间内操作时，应当制定完善的作业规程和安全操作规程，并加强施工现场管理，及时清理现场杂物，以避免误伤。
三、总结电动葫芦操作时必须要经过专业培训，并全面掌握相关操作规范，操作时要始终坚持安全第一的原则，严格执行各项安全措施，确保人员和设备的安全。
做好巡检和维护保养工作，及时发现和排除潜在危险。
通过加强现场安全监管和管理，遵守相关操作规范和规定，最大限度地减少事故隐患，确保生产设备处于安全、高效、稳定运行的状态。

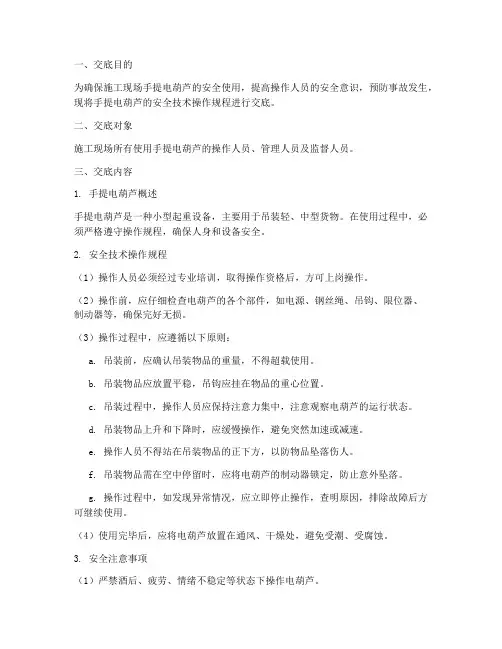

手提电葫芦安全技术交底模板
一、交底目的为确保施工现场手提电葫芦的安全使用，提高操作人员的安全意识，预防事故发生，现将手提电葫芦的安全技术操作规程进行交底。
二、交底对象施工现场所有使用手提电葫芦的操作人员、管理人员及监督人员。
三、交底内容1. 手提电葫芦概述手提电葫芦是一种小型起重设备，主要用于吊装轻、中型货物。
在使用过程中，必须严格遵守操作规程，确保人身和设备安全。
2. 安全技术操作规程（1）操作人员必须经过专业培训，取得操作资格后，方可上岗操作。
（2）操作前，应仔细检查电葫芦的各个部件，如电源、钢丝绳、吊钩、限位器、制动器等，确保完好无损。
（3）操作过程中，应遵循以下原则：a. 吊装前，应确认吊装物品的重量，不得超载使用。
b. 吊装物品应放置平稳，吊钩应挂在物品的重心位置。
c. 吊装过程中，操作人员应保持注意力集中，注意观察电葫芦的运行状态。
d. 吊装物品上升和下降时，应缓慢操作，避免突然加速或减速。
e. 操作人员不得站在吊装物品的正下方，以防物品坠落伤人。
f. 吊装物品需在空中停留时，应将电葫芦的制动器锁定，防止意外坠落。
g. 操作过程中，如发现异常情况，应立即停止操作，查明原因，排除故障后方可继续使用。
（4）使用完毕后，应将电葫芦放置在通风、干燥处，避免受潮、受腐蚀。
3. 安全注意事项（1）严禁酒后、疲劳、情绪不稳定等状态下操作电葫芦。
（2）操作人员应穿戴符合安全要求的防护用品，如安全帽、防护眼镜、防护手套等。
（3）现场作业区域应设置明显的警示标志，提醒过往人员注意安全。
（4）操作人员应定期参加安全教育培训，提高安全意识。
四、交底要求1. 操作人员应认真听取交底内容，确保理解并掌握安全操作规程。
2. 操作人员应熟练掌握电葫芦的操作技能，提高安全操作水平。
3. 管理人员应加强现场监督，确保操作人员遵守安全操作规程。
4. 如发现违反安全操作规程的行为，应立即制止，并采取措施纠正。
五、总结通过本次安全技术交底，使操作人员充分了解手提电葫芦的安全操作规程，提高安全意识，确保施工现场的安全稳定。
电动葫芦安全技术交底模板
一、交底目的为确保电动葫芦在使用过程中的安全，提高操作人员的安全意识和操作技能，防止事故发生，特进行本安全技术交底。
二、电动葫芦概述电动葫芦是一种常用的起重设备，主要用于吊装轻、中型物品。
其主要由电动机、减速器、卷筒、钢丝绳、吊钩等组成。
根据使用场合和用途的不同，电动葫芦分为固定式、移动式、双梁式、单梁式等。
三、操作人员要求1. 操作人员必须经过专业培训，取得操作资格证书，方可上岗操作。
2. 操作人员应熟悉电动葫芦的结构、性能、操作规程及安全注意事项。
3. 操作人员应具备良好的身体素质和职业道德，遵守国家相关法律法规和行业标准。
四、安全操作规程1. 操作前检查（1）检查电动葫芦外观是否完好，有无损坏、变形等。
（2）检查钢丝绳、吊钩、限位器等部件是否完好，有无磨损、变形等。
（3）检查电气部分是否正常，有无漏电、接地不良等情况。
（4）检查轨道是否平整，有无损坏、变形等。
2. 操作注意事项（1）操作时，必须穿戴好个人防护用品，如安全帽、工作服、手套等。
（2）操作前，先进行空车试运转，检查电动葫芦是否正常。
（3）严禁超载起吊，起吊重量不得超过额定载荷。
（4）起吊物件应捆扎牢固，确保安全。
（5）起吊时，手不得握在绳索与物体之间，吊物上升时应严防冲撞。
（6）起吊物件离地不宜过高，行走时，重物离地不宜超过1.5m高。
（7）工作间歇不得将重物悬挂在空中。
（8）操作过程中，如发现异味、高温等异常情况，应立即停机检查，排除故障后方可继续使用。
3. 作业完毕后的注意事项（1）作业结束后，切断电源，确保电动葫芦处于安全状态。
（2）清理作业现场，确保无杂物。
（3）对电动葫芦进行定期检查、维护，确保设备安全可靠。
五、紧急情况处理1. 电动葫芦发生故障，无法正常工作时，应立即停机，切断电源，通知维修人员进行检查。
2. 如遇紧急情况，应立即采取紧急措施，确保人员和设备安全。
3. 在起吊过程中，如发现重物失控下滑，应立即采取措施，将重物下放至安全区域。
电葫芦吊装安全技术交底范本模板
一、安全交底目的为确保电葫芦吊装作业的安全进行，预防事故发生，提高作业人员的安全意识和操作技能，特进行本安全交底。
二、电葫芦简介电葫芦是一种常见的起重设备，主要用于吊装轻型、中型货物。
其主要组成部分包括：电动机、减速器、制动器、卷筒、钢丝绳等。
三、安全操作规程1. 作业前准备（1）检查电葫芦各部件是否完好，如卷筒、钢丝绳、链条、制动器等。
（2）检查电源电压是否符合要求，接地线是否可靠。
（3）确认吊装货物重量不超过电葫芦额定起重量。
2. 吊装作业（1）起吊前，必须检查货物是否绑扎牢固，吊点位置是否正确。
（2）起吊过程中，操作人员应密切观察电葫芦运行情况，确保运行平稳。
（3）吊装货物过程中，严禁超载、超速、超范围使用。
（4）起吊货物高度不得超过电葫芦允许高度，防止碰撞。
（5）在吊装过程中，如遇紧急情况，应立即停止作业，切断电源，确保安全。
3. 作业结束后（1）将电葫芦降至地面，确保吊钩处于空载状态。
（2）检查电葫芦各部件是否存在异常，如磨损、裂纹等。
（3）清理作业现场，确认无安全隐患。
四、注意事项1. 操作人员必须经过专业培训，取得相应资格证书。
2. 作业过程中，操作人员应穿戴好劳动防护用品，如安全帽、防护眼镜、防尘口罩等。
3. 严禁酒后、疲劳作业。
4. 严禁非操作人员进入吊装作业区域。
5. 严禁使用损坏、老化、变形的吊具。
6. 严禁私自改装、拆卸电葫芦。
五、事故应急处理1. 如发生断绳、脱钩等事故，应立即停止作业，切断电源，并报告相关部门。
2. 如发生火灾、触电等事故，应立即切断电源，使用灭火器进行灭火，并拨打报警电话。
3. 如发生人员伤亡事故，应立即采取急救措施，并拨打急救电话。
六、安全交底确认操作人员认真阅读本安全交底，并签字确认已了解并遵守上述安全操作规程。
操作人员签名：________________日期：________________备注：本安全交底范本仅供参考，具体操作规程可根据实际情况进行调整。
电动葫芦门式安全技术交底模板
一、交底目的为确保电动葫芦门式起重机在施工现场的安全、稳定运行，保障操作人员的人身安全及设备完好，特进行本次安全技术交底。
二、交底内容1. 电动葫芦门式起重机概述电动葫芦门式起重机是一种以电动葫芦为起升机构的起重机，主要用于吊装、搬运和装卸货物。
其结构简单、操作方便，适用于车间、仓库、码头等场所。
2. 电动葫芦门式起重机安全操作规程（1）操作人员必须经过专业培训，熟悉电动葫芦门式起重机的构造、性能、操作方法，并取得操作资格证书。
（2）操作前，应对电动葫芦门式起重机进行全面检查，包括机械、电气、钢丝绳、吊钩、制动装置等，确保设备完好。
（3）操作时，严格遵守以下规定：a. 吊装货物前，应确保吊钩与货物连接牢固，吊绳垂直，不得斜吊。
b. 起吊货物时，速度要平稳，不得有冲击现象，严禁超载起吊。
c. 吊运货物时，应确保货物离地高度适中，不得过高或过低。
d. 操作过程中，应密切关注起重机运行状态，发现问题立即停机检查。
e. 严禁在吊运过程中进行检修、调整或进行其他操作。
f. 严禁将手、脚或其他身体部位伸入起重机运行范围内。
3. 电动葫芦门式起重机安全注意事项（1）操作人员应穿戴符合要求的个人防护用品，如安全帽、工作服、安全鞋等。
（2）操作室内应保持通风良好，严禁吸烟。
（3）操作人员应定期进行体检，确保身体健康。
（4）严禁酒后、疲劳、带病操作电动葫芦门式起重机。
（5）禁止非操作人员进入操作区域。
（6）电动葫芦门式起重机应定期进行维护保养，确保设备安全运行。
4. 电动葫芦门式起重机紧急情况处理（1）发现设备异常，应立即停机检查，排除故障。
（2）吊运过程中，如发现货物掉落，应立即停机，确保人员安全。
（3）发生火灾、触电等紧急情况，应立即切断电源，并采取相应措施进行救援。
三、交底时间年月日四、交底人（签名）五、验收人（签名）六、注意事项1. 本交底内容为电动葫芦门式起重机安全操作规程，操作人员应严格遵守。
2. 操作过程中，如遇特殊情况，应及时向上级汇报，寻求解决方案。
电葫芦安全技术交底模板
一、交底项目：电葫芦安全操作与维护二、交底日期：____年____月____日三、施工单位：____________________四、适用范围：本交底适用于施工现场所有使用电葫芦的作业人员。
五、交底内容：1. 电葫芦基本知识- 电葫芦是一种起重设备，主要用于吊装、搬运轻质货物。
- 了解电葫芦的构造、工作原理及电气系统。
2. 操作前的准备- 检查电葫芦的电气系统、机械装置、制动系统等是否完好。
- 确认吊钩、钢丝绳等附件齐全且无损伤。
- 熟悉操作规程和安全注意事项。
3. 操作步骤- 启动电葫芦前，确认周围环境安全，无障碍物。
- 按照操作规程进行启动，缓慢提升货物，避免突然动作。
- 在吊装过程中，密切注意货物重心，防止倾斜、坠落。
- 严禁超载使用电葫芦，不得同时吊装多个货物。
- 操作过程中，禁止无关人员靠近吊装区域。
4. 安全注意事项- 操作人员必须经过专业培训，取得相关资格证书。
- 操作人员应穿戴安全帽、安全带等防护用品。
- 定期对电葫芦进行保养和维护，确保设备正常运行。
- 发现设备故障或异常情况，立即停止使用并报告相关部门。
5. 紧急情况处理- 若电葫芦发生故障，应立即切断电源，停止操作。
- 在故障排除前，严禁使用电葫芦。
- 若发生货物坠落等紧急情况，立即停止操作，并采取紧急措施，确保人员安全。
6. 维护保养- 定期对电葫芦进行清洁、润滑和检查。
- 检查电气系统、机械装置、制动系统等部件，确保完好。
- 更换磨损或损坏的部件，确保设备安全运行。
六、执行情况检查1. 操作人员是否了解电葫芦的基本知识。
2. 操作人员是否熟悉操作规程和安全注意事项。
3. 电葫芦的电气系统、机械装置、制动系统等是否完好。
4. 操作人员是否穿戴安全帽、安全带等防护用品。
七、培训及考核1. 对操作人员进行电葫芦安全操作与维护培训。
2. 培训结束后，进行考核，确保操作人员掌握相关知识和技能。
八、附件1. 电葫芦操作规程2. 电葫芦维护保养手册3. 电葫芦安全操作培训教材九、备注本交底仅供参考，具体操作应根据现场实际情况进行调整。
电动葫芦安装技术交底
电动葫芦安装技术交底1. 前言本文档旨在提供电动葫芦安装过程中涉及的技术要点和注意事项，帮助安装人员顺利完成安装工作。
2. 安全须知在进行电动葫芦的安装前，需要了解和遵守以下安全须知：•请在本文档提供的要求和操作步骤的基础上进行安装。
•安装过程中，请确保葫芦吊钩上没有任何物品和杂质。
•安装前，请务必确认电源开关处于关闭状态，避免意外启动。
•安装期间应有两个以上的人员进行操作。
•如有任何疑问和不明确之处，请及时向技术人员或相关专业人员咨询。
3. 安装准备工作•预留安装位置：安装电动葫芦前，应该对场地进行考察、规划和设计，确保有足够的操作空间和安装位置，并是否需要建立安全防护设施。
•准备安装工具：需要进行安装的工具包括千斤顶，起重链条和吊杆。
工人需要在安装到位以后对葫芦进行启动和测试，以确保设备正常工作。
•原材料准备：需要安装的材料有电动葫芦，钢丝绳及其安全接口，防护屏障等。
•防护措施准备：在安装完成后，应设置适当的防护设备，以防范出现安全事故。
4. 安装步骤4.1 安装前检查在正式安装之前，需要对电动葫芦的零部件、配件以及其他相关设备进行检查和清洁。
必须确保所有的配件齐全并且没有损坏的表现。
4.2 安装电动葫芦在现场安装电动葫芦时，首先要按照安装位置和现场条件合理安放起重设备。
在调整好电动葫芦的位置和水平度之后，将电动葫芦与吊杆进行固定，可以使用钢绳、钢架等进行固定。
4.3 安装钢丝绳在安装钢丝绳时，应按照说明书安装，并用扳手等工具逐一检查每个连接部位，保证牢靠可靠，以免在使用过程中出现安全事故。
在安装时还要注意钢丝绳的弯曲半径，避免过小或过大而导致钢丝绳出现折断或疲劳断裂等。
4.4 安装防护屏障在电动葫芦安装完成之后，为了避免安全事故，需要为现场设置一个安全防护措施，例如围挡或安全带。
要求安全设施必须符合有关法规和规范，设立位置必须与场地和起重钢丝绳的轨道形成一个平行面，并切实保障工人安全。
5. 安装测试在安装完成后，应该对电动葫芦进行测试，在确认机械性能无误之后，可进行试运转，进行空载或载荷测试，测试结果符合要求后，可以进行真实的生产操作。
电动葫芦操作工安全技术交底
电动葫芦操作工安全技术交底电动葫芦操作工安全技术交底一、概述电动葫芦是一种常用的起重设备，广泛应用于工业生产中。
为了确保电动葫芦操作工的人身安全以及设备的正常运行，需要对操作工进行安全技术交底。
本文将对电动葫芦操作工必须掌握的安全技术进行详细介绍。
二、操作前的准备工作1. 安全环境检查：操作前必须检查作业区域是否存在危险物品或杂物，确认没有人员在起重物下方或密集地带。
2. 葫芦设备检查：检查电动葫芦的工作状态是否正常，包括主要结构件、传动装置、制动装置、限位装置等是否完好，并进行必要的润滑。
3. 电源及电控系统检查：检查电源线路是否正常，是否存在漏电等安全隐患。
确保电控系统工作正常。
4. 人身防护装备检查：操作工应佩戴符合要求的工作服、安全帽、防护鞋、防护眼镜等。
三、操作中的安全注意事项1. 按规程操作：操作工必须按照相关规程进行操作，严禁超负荷使用葫芦、私自拆卸或改装设备。
2. 台账记录：对每次操作情况进行记录，包括起重物品的重量、作业时间等，确保操作过程可追溯。
3. 起重物品认定：要在操作前对起重物品进行认真鉴别，识别其重量、中心重心、稳定性等特点，确保起重过程安全可靠。
4. 人员站立位置：操作过程中，其他人员严禁站在葫芦或起重物下方，必须站在安全区域内并保持一定距离。
5. 协同作业：如果有多个操作工同时参与起重作业，必须通过正确的信号或通讯方式进行协调，确保操作一致性和安全性。
6. 避免碰撞：操作工在移动或起吊起重物品时，必须避免与周围设备、构件等发生碰撞。
7. 远离机械传动部位：操作工在使用电动葫芦时，不得将手臂伸入或接近传动装置的运动轨迹，以免发生夹伤或损伤手部。
四、紧急情况处理1. 紧急停止：一旦发生突发情况，操作工必须立即操作紧急停止按钮，使电动葫芦停止运动。
2. 操作技巧：在起重物品发生松脱或悬吊物高度不稳时，操作工应及时通过操作手柄或按钮调整起重物品位置，确保其稳定。
3. 疏散指导：在突发情况下，操作工应迅速指挥其他人员撤离危险区域，并做好现场疏散工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.6安装前应认真检查轨道，对于弯曲过大的要进行安装前的矫正，轨道安装后其标高、水平度和纵横中心位置均符合图纸要求。
2电动葫芦安装前的检查与准备
2.1电动葫芦运到安装地点后，依照装箱单验收，并仔细检查在运输过程中有无损坏丢失零件等情况。
2.16施工用的倒链应做拉力负荷试验，在使用中严禁超负荷使用。
二、设备安全措施
1、设备倒运吊装过程中严格防止碰坏。
施工技术交底书（附页）
质量标准和验评方法：依据图纸及《火电施工质量检验及评定标准》进行验收。
保证质量措施：
1轨道安装
1.1按照西北电力设计院锅炉房检修起吊设施（J0306）和汽机房检修起吊设施（J0305）以及其它车间、厂房设计图纸中技术要求施工。
2.10脚手架搭设必须经三方检查验收合格后，挂牌使用。
2.11高处作业必须系安全带，并挂在上方牢固可靠处。
2.12夜间施工要有足够的照明。
2.13现场施工要文明施工必须每天进行清理，做到“工完、料尽、场地清”。
2.14起重机起吊重物时必须有专人指挥，重物下方严禁站人。
2.15施工用钢丝绳应提前进行强度校核。
2.6设备就位或搬运共同协作进行，搬运时不能挤伤手脚等事故发生。
2.7倒链等起重工具应做拉力试验合格，严禁超负荷起重作业，起重索具在使用前检查，不能超载起重。
2.8设备起吊过程中严禁在其下方站人或通过，非吊装人员不得近入吊装区域。
2.9严禁抛掷传递物体，使用的工器具放置于工具袋中妥善保管，防止高空落物。
全厂检修起吊设施清册序轨底标高安装数量被起吊设备葫芦型号轨道规格备注115吨9磨煤机减速机cd104159d56a829315吨11磨煤机绞龙cd1511d32a10614120吨10引风机电机jg型63c965113吨10引风机cd1310d32a9761210吨6电动给水泵phh540a4931252850汽动给水前置泵cd136025a5吨6米228开式循环水泵25a5吨6米47822
3.5限位器的调整：限位器的调整是通过调整限位杆声的两个撞块实现的。调整方法是：松开撞块上的螺钉，撞块分置于导绳器卡板的两侧，卡板能自如的推动撞块移动。启动电机开始起升，卡板推动上限撞块移动，升至吊钩滑轮外壳上沿距离卷筒外壳下沿距离150-50mm时，停止上升，点动下降按扭，导绳器向回移动10mm左右时，停机，移动上限撞块靠紧卡板，旋紧撞块上的螺钉。下限位置的调整同上，只是方向相反，但必须保证吊钩处于最低位置时，卷筒上留有3圈以上的钢丝绳。
编制人：
日期：
工地（队）：
班组：
交底主持人：
时间：
技术交底人：
交底时间：
施工负责人：
参加交底人员：
备注：
1交底书一式三份，交底人、施工负责人、工程科各持一份。
2各栏目内容如填写不下，可另加附页。
全厂检修起吊设施清册
序号
被起吊设备
葫芦型号
轨道
规格
轨底标高（米）
安装数量（台）
备注
一
锅炉房检修起吊设施（所用型钢总重量：17360㎏）
1.1
磨煤机减速机
CD10415-9D
Ⅰ56a
15吨9米
8.29
3
1.2
磨煤机绞龙
CD15-11D
Ⅰ32a
5吨11米
10.61
4
1.3
密封风机电机
CD13-5D
Ⅰ20a
2、具体措施：
2.1电动工具应正确操作，按规范使用。
2.2氧气乙炔瓶的距离脚手架搭设必须牢固可靠，使用前经三方验收合格并挂牌。
2.4高空作业人员应配置个人安全防护用品，安全带正确使用，高空作业人员应当心从设备上滑落，脚穿不容易打滑的鞋。
2.5起重作业专人指挥，设备吊点正确、牢固可靠。
一、人身安全措施
1、作业危险点识别：1.1倒运设备和设备吊装就位工作严格按照起重作业规程进行，由起重专业人员指挥；1.2设备搬运挤伤、砸伤人体部位；1.3防止设备临时固定不牢固导致人身伤亡事故和设备事故；1.4高空作业人员应配备安全设施，防止高空坠落；1.5使用电动工具时，在使用前严格检查，防止触电；1.6脚手架搭设牢固可靠，符合使用要求；1.7现场孔洞及时封闭，无围栏时及时补充安装临时围栏，防止人员坠落。
3.6葫芦零部件安装齐全无遗漏现象。
3.7所有葫芦轨道按照设计院“保温油漆”分册进行油漆。
3.8本工程涉及的电动葫芦较多，安装期间点多面广，电动葫芦应按照设计院设计的具体位置进行安装，安装前认真核对电动葫芦设备规格，按设计规格安装到具体的厂房或车间。
3.9运行轨道应认真检查，其表面应无裂纹等缺陷。轨道在安装中各种加固、吊架等材料规格正确，且焊接强度符合图纸要求，不能出现漏焊接等情况，轨道吊架生根部位正确无误。
3.10加强设备安装过程的技术管理工作，施工安装有详实的安装原始记录。
3.11现场技术管理人员及时跟踪安装质量，并及时对安装测量数据验收。
3.12建立施工质量信息反馈，对发现的质量问题立即向工程质量技术负责人汇报。
技术记录内容、见证、签证要求：
1电动葫芦安装质量检验评定表。2电动葫芦负荷试验签证。
其它：详见作业指导书、规范及厂家图纸要求。
2吨30米
1
四
除尘空压机房设备
电动单梁DX型
3吨6米
1
五
5.1综合水泵房设备
电动单梁LX型
136a
2吨7米
1
5.2综合水泵房设备
电动单梁LX型
136a
3吨6米
1
六
中继泵房设备
电动单梁LD-A型
5吨7.5米
1
七
工业废水处理设备
手动单梁
3吨10米
1
八
生活污水及工业废水泵房设备
手动单梁LX型
2吨
1
九
柴油发电机室设备
电动葫芦CD13-5m
3吨
1
十
锅炉顶检修起吊设施
电动葫芦
3吨75米
1
十一
返渗透设备间
手动单轨吊
1.5吨
1
合计
30
施工方案、操作程序及方法：
施工工序流程
土建交付安装→设备开箱清点、外观质量检查→电动葫芦安装→电动葫芦负荷试验
设计变更、设备材料代用情况：
无
安全措施：
施工前认真进行安全技术交底，参加作业人员明确作业环境和危险点预防措施。
3.2轨道或其连接的构架上应设置接地线。
3.3检查个连接部位是否连接牢固，装配是否符合要求，制动、限位装置是否灵敏可靠，导绳器排绳是否顺利，运行小车是否跑偏，车轮踏面与导轨是否接触良好。
3.4提升电机主轴窜动量的调整：锥形转子电动机主轴轴向窜动量一般在1.5mm时，制动效果最佳，如果电动葫芦在额定载荷时下滑量过大，必须进行调整，
1.2安装前首先在起吊葫芦轨道安装位置处凿出生根预埋件，如果土建安装的预埋件位置有较大偏差，在轨道安装时要用钢板进行调整垫平，使轨道标高满足要求。
1.3按照图纸要求，如是弯曲轨道，要求加工轨道的弯曲弧度和半径应与图纸相符合，弯曲过程中不能使轨道产生裂纹等缺陷。
1.4轨道生根件焊接牢固可靠，各连接支腿等部件必须焊接牢固，螺栓连接件的垫圈等无遗漏，螺栓紧固牢固，所有轨道加固件和型钢均按图纸装配正确，并且部件齐全，型钢规格与图纸要求相符。
3吨5米
5.07
1
1.4
送风机和一次风机
CD18-9D
8吨9米
1
1.5
送风机电机
CD18-9D
8吨9米
1
1.6
引风机电机
JG型
Ⅰ63c
20吨10米
9.65
1
1.7
引风机
CD13-10D
Ⅰ32a
3吨10米
9.76
1
二
汽机房检修起吊设施（所用型钢总重量：5299㎏）
2.1
电动给水泵
PHH5
Ⅰ40a
10吨6米
4.93
1
2.2
汽动给水前置泵
CD13-60
Ⅰ25a
5吨6米
5.28/5.08
2
2.3
闭式循环水泵
CD13-6D
Ⅰ25a
5吨6米
4.48
1
2.4
开式循环水泵
Ⅰ25a
5吨6米
4.78
2
2.5
循环水电动碟阀
Ⅰ40a
8吨6米
4.63
1
2.6
真空泵
CD13-60
Ⅰ32a
5吨6米
4.98
1
三
灰库顶部收尘设备
CDI2-30m
青海火电工程公司
施工技术交底书
编号：
工程名称
国电兰州热电联产（2×330MW）扩建工程
项目名称
全厂设备检修起吊设施安装
工作范围及工程量：
1.1兰州热电扩建工程外围水处理供水设备检修起吊设施10台。
1.2锅炉房设备检修起吊设施12台。
1.3汽机房设备检修起吊设施8台。
1.4工程量详见全厂检修起吊设施清册。
2.2清除电动小车踏面上的油污或防锈油漆。
2.3向提升和运行减速器加油，并将加油孔密封严防渗漏。
2.4供电动葫芦移动使用的轨道构架应由设计单位设计，土建安装完毕后移交安装电动葫芦。
2.5运行小车安装时用调整垫圈进行调整，保证轮缘与轨道翼缘之间有3-5mm间隙。
3安装注意事项
3.1为保证电动葫芦行至两端不脱轨道或防止碰坏机体，应在轨道两端设置弹性缓冲器或止挡器。
