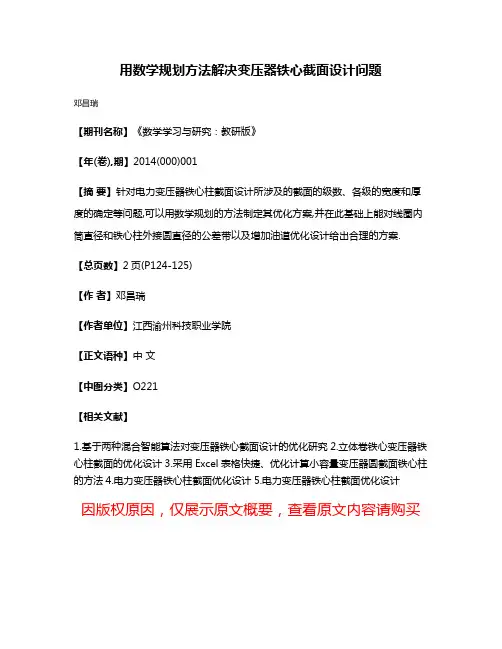

电力变压器铁心柱截面的优化设计
用数学规划方法解决变压器铁心截面设计问题

用数学规划方法解决变压器铁心截面设计问题
邓昌瑞
【期刊名称】《数学学习与研究:教研版》
【年(卷),期】2014(000)001
【摘要】针对电力变压器铁心柱截面设计所涉及的截面的级数、各级的宽度和厚度的确定等问题,可以用数学规划的方法制定其优化方案,并在此基础上能对线圈内筒直径和铁心柱外接圆直径的公差带以及增加油道优化设计给出合理的方案.【总页数】2页(P124-125)
【作者】邓昌瑞
【作者单位】江西渝州科技职业学院
【正文语种】中文
【中图分类】O221
【相关文献】
1.基于两种混合智能算法对变压器铁心截面设计的优化研究
2.立体卷铁心变压器铁心柱截面的优化设计
3.采用Excel表格快捷、优化计算小容量变压器圆截面铁心柱的方法
4.电力变压器铁心柱截面优化设计
5.电力变压器铁心柱截面优化设计
因版权原因,仅展示原文概要,查看原文内容请购买。
电力变压器铁心柱截面与公差带的优化设计

2 2
— 5
4 一 x Y ≥ 3 0 3 . x 2 ,, 2 7 98
】 =1
运用 l g i o软件求解 . d 2时取得最优解 . n 当 = 此时 . 心柱截 面积 铁 () 2 在多级阶梯形和线圈之间需要加入一定 的撑条来起 到固定的 为 30 5 . m 2比之 前增加 了 1 . m z 级的宽 度和厚度 如表 1 2 70 m . 0 0 m, 2 各 作用 . 所以一般要求第一级的厚度最小为 2 6毫米 . 硅钢 片的宽度最小 所示 。 为 2 毫米 . 0 故约束 如下 : 表 1铁心柱截面最优设计
让铁心柱有更好的形状, 并结合文旃 5 标范围, ] 中国 给出铁心柱公差带设
计, 该设计运用 r优化模型 , I1]] 文献 6『[ 中有相关介绍。 78 铁 心柱截 面形状越好 , 目标 函数为 :
J 1 4 t 4 、 l
1 . 铁心截面 的设计
11 策 变 量 .决 对铁心 柱截面进行设 计时 .选择 决策变量 为铁心柱截 面的级数
径为 60毫米 时的情 况, 5 建立优化模型 , 出铁 心柱截 面和公 差带的优化设计 。 给
【 关键 词】 心柱截面; 铁 公差带; 化设计 优
() 6 所给的各个决策变量均为正数 , 非负约束如下 : > XD i > D 电力变压器铁心柱截面在 圆形 的线 圈筒里面 。 为了充分利用线 圈 14 型求解 .模 内空 间又便 于生产管理 .心式铁心柱截 面常采用 多级阶梯形结构 . 如 由经验可知 . 当铁心柱外接 圆直径 为 60 m时 . 5m 铁心柱截面级数 图1 所示 。截 面在 圆内上下轴对称 , 左右也轴对称 。 可选 l 、3 1 。 2 1 、4 由于数量 较少 , 在求解 时只需分别 对 n 1 n 3 n 1 = 2,=1 ,= 4 三种情况进行求解 . 中选择最优解。 从 用 l- 软件编程求解 .当 n 1 io t g = 4时铁 心柱的几何截面积最大 . 为
油浸式立体卷铁心变压器的优化设计研究

油浸式立体卷铁心变压器的优化设计研究在能源日益紧缺、节能已成为基本国策的今天,降低配电变压器的损耗、节省生产成本,将给全社会带来巨大的经济和环保效益。
油浸式立体卷铁心变压器耗材少、效率高,在节能降耗方面可以发挥很大的作用,研究其电磁优化设计方法、开发出通用的优化设计程序,极有意义。
本文针对油浸式立体卷铁心变压器,主要完成了以下几个方面的研究工作:(1)明确了电磁优化的任务和结构,介绍了相关设计理论,采用磁场能量法详细计算了高、低压绕组均有油道时的短路阻抗。
(2)在油浸式立体卷铁心变压器的优化设计中,铁心的设计对于其节能、节材十分关键。
在文中针对立体卷铁心柱截面为多边形的优化问题,提出了一种新的优化方案。
相比现有方案,新方案的铁心柱截面积更大,可节省铁心制造成本、减少铁心损耗。
(3)根据中小型电力变压器的设计流程和方法,基于Excel中的VBA编程语言,开发了集电磁优化设计、手工调整计算、油箱结构计算、自动输出计算单和自动绘图于一体的油浸式立体卷铁心变压器优化程序系统。
电磁优化设计是该程序系统的主体部分,它将硅钢片和导线成本之和设为目标函数,采用循环遍历法以获得全局最优解。
本程序最大的特点是功能强大、实用性强。
(4)讨论了立体卷铁心变压器中漏磁场的类型和作用,并借助大型有限元分析软件ANSYS对漏磁场进行了二维非线性谐波磁—路耦合分析。
详细介绍了二维仿真过程,对仿真结果进行了深入分析,得出了有关结论。
该优化程序系统已在实际中得到初步应用,实践表明:该系统能有效降低2.5%~
5%的铜铁成本,缩短设计周期、极大提高设计效率,为公司带来实际效益。
电力变压器铁心柱截面的公差带的优化设计

筒之 间 的间 隙为 , 则有 以下 关系 : = 一 :2 第 i 的宽 度 X为 5的倍 d () 级 i 数, i 的厚度 Y为 0 5 第 级 . 的倍 数 ( 位 :m , 问题 一 的基础 上, i 的厚度 m )在 第 级
Y向下 取0 5 , . 的倍 数 为 , 向上 取0 5 . 的倍数 为 : 3 如图所 示, 各级厚 度 () 在 向下 取 0 5的倍 数 时, . 各级 厚度 相 比于 原 理论 值 Y 会有 所减 小 , 改变 量 为 设
科 学论 坛
●I
电力变压 器铁 心柱 截 面的公差 带 的优化 设计
史秋芸 Ⅲ 邱志斌
( 武汉 大 学 电气工 程学 院 湖 北 武汉 4 0 7) 3 0 2
[ 摘 要] 关 电力变 压器 铁心 柱 的截 面 的设 计 已经 有很 多种 的方法 , 且也相 当 的成 熟, 是考虑 到 实际应 用 中, 面 的设计 要考 虑到 公差 带 的影响 , 有 而 但 截 以考 虑 到铁 芯的利 用 率 以及 利 用极 限的半 径 的最 大 与 最小 值 从 而求 出 公差 带 。 [ 关键 词] 电力变 压器 公差 带 中图分 类号 :M T4 文献 标识 码 : A 文 章编 号 :0 9 9 3 ( 0 0 1 — 0 1 0 10 1X 2 1) 40 4 1
电力变压 器 的设 计中很 重要 的 一个环 节就 是铁 心 柱的截 面 如何 设计 。但 是现在 的 设计 方案 已经 相 当 的成 熟, 如基 因遗 传法 等等 。但是 考 虑到 现实 生 产 应用 中, 截面 的公 差带 的优 化设 计也 是相 当 的重要 的, 本文 就从 公差 带这 一 点从 两 个 方 面 来 分 析 。 1 差带 的 设 计 公 本文 以心 式铁 心柱 为例 进行 优化 设计 。电力变 压器 铁心 柱截 面在 圆 形 的 线 圈筒 里而 。为 了充 分利 用 线 圈 内空间 又便 于 生产 管理 , 心式铁 心 柱截 面 常 采 用多 级阶梯 形 结构, 面在 圆 内上下 轴对 称, 右也 轴对 称 。阶梯形 的 每级 截 左 都 是 由许 多同种 宽 度 的硅钢 片迭 起 来 的 。由于制 造 工 艺的 要求 , 钢片 的宽 硅 度 般 取 为 5的倍 数 ( 单位 : 米) 因为在 多级 阶梯 形 和线 圈之 间 需要 加 入 毫 。 定 的撑 条来 起到 固定 的作 用, 以一般 要求 第一 级 的厚度 最小 为2 毫米, 所 6 硅 钢 片 的 宽度 最 小为 2 0毫米 。 在实 际的变压 器生产 中, 圈的 内筒与铁 心柱 的外接 圆之 间必须 留有一 定 线 的间隙 以便 于 安装 和维 修, 设计 的两 个 直径 的取 值 范 围称 为公 差 带。 因此在 铁心 柱截 面的优化 设计 中, 以考虑 稍微增 加铁 心柱外 接 圆的直径 以使得 铁心 可 柱有更好的截面形状。 1 1从 铁芯 利用 率考 虑 假定线 圈 的 内筒 直径 不变, 在线 圈 内筒与 铁心 柱之 问存在 间隙 的基 础上 , 适 当增 加铁心 柱 外 接圆 的直 径, 以使 得 铁心 柱有 效截 面 积最 大 。现在 问题可 以这样 理解 , 心柱级 数一 定, 径愈人 , 面积 愈大 , 是直径 增大 , 铁 直 截 但 制造 工 时 也就 增 多, 因此 需要 综合 考虑 铁 心利 用 率的 问题 。由于铁 心柱 的外接 圆 直径 增加值 必 须小 于线 圈 内筒与 铁心柱 外接 圆之 间 的间 隙, 当外接 圆直 径增 加 时, 铁心 利用 率也 会 随之发 生变 化, 当铁心 利用 率 随直径 增加 而达 到某 个 峰值 时, 可认 为 公 差带 即为 此 时 的直 径 与 原 卣径 之差 。 1 从各 级 的厚度 是 0 5 倍数 考虑 2 的 由 于实 际 程应用 中, 硅钢 片 的厚 度和 绝缘 漆膜 的厚 度 为某一 规定 常数, 在生产 过程 中 可 能达到 理论 中各级 厚度那 样 的精确度 , 在利 用约束 条件 求解 目标 函数 即铁心 柱 的有效 截丽 积 的过程 中, 会产 生 一定 的偏 差, 使得 各级 硅钢 片 的顶点 不一 定在 外接 圆上 , 因此会 影 响铁心 柱 的截面 形状 , 个偏 差便 是要 这 求 的公差 带 。 查有 关资 料 可 知, 经 每一 片硅 钢片 的厚 度为 0 3 0 5m 可 取 . ~ .m , 每一片 硅钢 片与 绝缘 漆膜 的厚 度之 和 为05m 线 圈 内筒与 铁心 柱外 接 圆之 间 .m ;
【优化】论文电力变压器铁心柱截面的优化设计

【关键字】优化电力变压器铁心柱截面的优化设计[摘要]:针对变压器铁心柱截面优化设计,建立数学模型并用matlab函数constr编程与搜索法求解,有计算速度快,稳定性好等特点,铁心利用率比较原设计图纸算法可提高 3.8%左右,具有一定的实用价值。
对于直径为的铁心柱,原设计级数为17级,通过对模型求解,发现级数为12级时,仍能达到96%的铁心截面积利用率,则可减少10级叠片的叠压,因此可在生产设计时考虑采用12级的叠片设计方案。
关键词:铁心利用率;非线整数性规划;搜索领域;尾数调整1 问题的提出电力变压器设计中一个很重要的环节就是铁心柱的截面如何设计。
变压器铁心截面在圆形的线圈里。
为充分利用线圈内空间,心式铁心柱截面常采用多级阶梯型结构,如图1:各小阶梯(又称为“级”)均为矩形。
截面在圆内是上下轴对称的,阶梯的每级都是由许多种宽度的硅钢片迭起来的,如何构造各个小矩形,使几何截面积最大?这就是电力变压器铁心柱截面积的优化问题。
为了改善铁心柱内部的散热,在某些相邻阶梯形之间留下一些水平空隙,放入冷却油。
油道的位置应使其分割的各部分铁心柱截面积近似相等。
因此在确定各级的设计后,还要考虑油道的设计。
2 符号约定铁心柱截面积第级宽度的一半第级的厚度各级面积尾数,为5或10外接圆直径外接圆半径油道分开各部分的面积3 问题的分析与模型的建立我国变压器制造业通常采用全国统一的标准铁心设计图纸,根据多年的生产经验,各生产厂存在着对已有设计方案的疑问:能否改进及如何改进这些设计,才能在提高使用效益的同时降低变压器成本。
所以以往在设计大直径多级铁心柱时,工厂一般采用作图法,即在图纸上经过反复核算,画出较好的铁心截面积设计方案,实际上与最优解的偏差较大;近年来由于计算机的应用及数学软件的发展,产生了建立数学模型并利用计算机使用多种方法求解的思想。
本文的重点主要在计算机求解与数据分析。
对于变压器铁心柱的级宽,都可以通过已知的直径算出相应的厚度,因此可以转化为以各级的宽度为变量的数学模型。
电力变压器铁心柱截面的优化设计

宽度 x 厚度 y
第i 级 宽度 X i 厚度 Y
6 4 0 5 6 . 8
8 4 1 5 2 0 . 5
6 2 0 4 0 . 8
9 3 6 5 1 8 8
5 9 5 3 3 . 2
2 0 . 9
第i 级
8
9
1 0
l 1
1 2
l 3
1 4
宽度 x 厚度 Y
4 4 0 2 0 1
3 9 5 1 8 . 9
3 5 0 1 5 . 8
3 0 0 1 4 . 5
2 4 5 1 2 . 7
1 8 O l 1 3
一
本文以 d = 6 5 0 m m 为 例 .给 出铁 心 柱 截 面 积 优 化 的方 法 — — 运 用 Ma t l a b 求解非线性规划的方法。
4 Ma t l a b求 解 非 线性 规 划
当铁 心柱外接 圆直接 为 6 5 0 a r m. n的取 值根 据表 1可知 .是在 1 2 一 l 4级 的范 围内。运用 Ma t l a b编制相应程 序, 可得 出在 当级数分别 为1 4 ( J  ̄表 2 ) 、 1 3 ( 见表3 ) 、 1 2 ( J  ̄表 2 ) 级时的宽度 、 厚度 Y 、 铁心 的 有效截面积 s及铁心的利用率 . 结果如下 : 当级数为 1 4时 :
对改进及如何改进铁 2 1 , 截面设计 . 提高使 用效果 的同时减 低变压器 的成本做重点论述。 铁心柱直径 ( a r m ) 8 0 - 1 9 5 2 0 0 - 2 6 5 2 7 0 - 3 9 0 4 0 0 - 7 4 0 7 6 O 一 8 o o 1 0 o O 1 2 o o
电力变压器铁心柱截面的优化设计之程序实现(MATLAB)

电力变压器铁心柱截面的优化设计之程序实现(MATLAB)附录7.1 附录 1funf='f=-1*(x(1)*sqrt(325^2-x(1)^2)+x(2)*(sqrt(325^2-x(2)^2)-sqrt(325 ^2-x(1)^2))+x(3)*(sqrt(325^2-x(3)^2)-sqrt(325^2-x(2)^2))+x(4)*(sqrt(3 25^2-x(4)^2)-sqrt(325^2-x(3)^2))+x(5)*(sqrt(325^2-x(5)^2)-sqrt(325^2-x(4)^2))+x(6)*(sqrt(325^2-x(6)^2)-sqrt(325^2-x(5)^2))+x(7)*(sqrt(325^ 2-x(7)^2)-sqrt(325^2-x(6)^2))+x(8)*(sqrt(325^2-x(8)^2)-sqrt(325^2-x(7 )^2))+x(9)*(sqrt(325^2-x(9)^2)-sqrt(325^2-x(8)^2))+x(10)*(sqrt(325^2-x(10)^2)-sqrt(325^2-x(9)^2))+x(11)*(sqrt(325^2-x(11)^2)-sqrt(325^2-x( 10)^2))+x(12)*(sqrt(325^2-x(12)^2)-sqrt(325^2-x(11)^2))+x(13)*(sqrt(3 25^2-x(13)^2)-sqrt(325^2-x(12)^2))+x(14)*(sqrt(325^2-x(14)^2)-sqrt(32 5^2-x(13)^2)));' ; %最大面积的目标函数fung='g=[x(2)-x(1)+5;x(3)-x(2)+5;x(4)-x(3)+5;x(5)-x(4)+5;x(6)-x(5)+5; x(7)-x(6)+5;x(8)-x(7)+5;x(9)-x(8)+5;x(10)-x(9)+5;x(11)-x(10)+5;x(12)-x(11)+5;x(13)-x(12)+5;x(14)-x(13)+5];'; %宽度逐级递减的约束条件fun=[funf fung];x0=[180 185 190 195 200 205 210 215 225 225 230 235 240 245]; %初始值options=[];vlb=[85 80 75 70 65 60 55 50 45 40 35 30 25 20]; %下界vub=[395 390 385 380 375 370 365 360 355 350 345 340 335 330]; %上界[x,options]=constr(fun,x0,options,vlb,vub);y=zeros(1,14);x=x.*2;x=(round(x./10)).*10; %以10 为倍数的宽度for i=1:14yy=sum(y',1);y(i)=sqrt(325^2-x(i)^2)-yy;endy=round(y);xys=x.*y;sum(s',1)(ans)/((325^2)*pi)7.2 附录 2max=0;hh1=395;yy1=(325^2-hh1^2)^(1/2);ss1=hh1*yy1;for b=1:6hh2=385+(b-3)*5;yy2=(325^2-(hh2)^2)^(1/2)-yy1;ss2=hh2*yy2;for c=1:6hh3=375+(c-3)*5;yy3=(325^2-(hh3)^2)^(1/2)-yy1-yy2;ss3=hh3*yy3;for d=1:6hh4=365+(d-3)*5;yy4=(325^2-(hh4)^2)^(1/2)-yy1-yy2-yy3;ss4=hh4*yy4;for e=1:6hh5=355+(e-3)*5;yy5=(325^2-(hh5)^2)^(1/2)-yy1-yy2-yy3-yy4;ss5=hh5*yy5;for f=1:6hh6=345+(f-3)*5;yy6=(325^2-(hh6)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5;ss6=hh6*yy6;for g=1:6hh7=335+(g-3)*5;yy7=(325^2-(hh7)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6;ss7=hh7*yy7;for h=1:6hh8=325+(h-3)*5;yy8=(325^2-(hh8)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7;ss8=hh8*yy8;for i=1:6hh9=315+(i-3)*5;yy9=(325^2-(hh9)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8;ss9=hh9*yy9;for j=1:6hh10=305+(j-3)*5;yy10=(325^2-(hh10)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9;ss10=hh10*yy10;for k=1:6hh11=285+(k-3)*5;yy11=(325^2-(hh11)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10; ss11=hh11*yy11;for l=1:6hh12=265+(l-3)*5;yy12=(325^2-(hh12)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10-yy11;ss12=hh12*yy12;for m=1:6hh13=245+(m-3)*5;yy13=(325^2-(hh13)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10-yy11-yy12;ss13=hh13*yy13;for n=1:6hh14=225+(n-3)*5;yy14=(325^2-(hh14)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10-yy11-yy12-yy13;ss14=hh14*yy14;ss=ss1+ss2+ss3+ss4+ss5+ss6+ss7+ss8+ss9+ss10+ss11+ss12+ss13+ss14;if max<ssmax=ss;hh=[hh1,hh2,hh3,hh4,hh5,hh6,hh7,hh8,hh9,hh10,hh11,hh12,hh13,hh14]; yy=[yy1,yy2,yy3,yy4,yy5,yy6,yy7,yy8,yy9,yy10,yy11,yy12,yy13,yy14]; sss=[ss1,ss2,ss3,ss4,ss5,ss6,ss7,ss8,ss9,ss10,ss11,ss12,ss13,ss14]; endend,end,end,end,end,end,end,end,end,end,endendend7.3 附录 3t=s;for i=length(s)-1:-1:1t=[t s(i)]; %将23 级面积全部合并为一数组endnn=squre/7; %平均分割时的面积ss=0;w=30000; %误差设置的初始值sss=[];while length(sss)~=7w=w-1000;for i=1:23ss=ss+t(i);if nn-w<=ss<=nn+wsss=union(sss,ss);ss=0;endendendsss %油道分割的各级面积。
电力变压器铁心柱截面的优化设计

针对问题一,考虑到被油道分割的五个部分的面积要近似相等,建立目标规划模型, 运用 Lingo 软件,解得半圆中油道的位置在 1~2 级和 4~5 级之间,并此基础上结合第 一问中的思路设计出此时的铁心柱截面积;
14
宽度 2xi 440
395
350
300
245
180
105
厚度 yi 20.1
18.9
15.8
14.5
12.7
11.3
8.0
铁心柱的有效截面积 S 为 320739.8,铁心利用率 j 为 96.66% 表2
当级数为 13 时
第i级
1
2
3
4
5
6
宽度 2xi 厚度 yi
640 56.8
620 40.8
针对问题二,为了使铁心率尽可能的大,结合第二问的思路,得到铁心率值最大时 的外接圆的半径值为 337.3,求出相应公差带。在直径为 674.6 时,通过建立非线性整 数规划模型比较分析油道在不同级之间,分割面积的相似度,得出此时油道在半圆的位 置为 1~2 级和 4~5 级之间。
关键词:非线性整数规划模型 Lingo 软件 基孔制 目标规划模型
595 33.2
565 29.8
535 23.9
500 23.1
第i级
8
9
10
11
12
13
宽度 2xi 415
365
315
255
190
110
厚度 yi 20.5
18.8
15.4
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力变压器铁心柱截面的优化设计摘要本文研究的是电力变压器心式铁心柱截面的优化设计问题,通过对问题的透彻分析,分别利用数理统计知识,高等数学知识和目标函数规划建立数学模型,利用C 语言和lingo 软件编写程序对问题进行求解,分析整理可以得出针对不同条件下电压器铁心柱截面的最优解。
针对问题一以铁心柱外接圆直径为650毫米为研究对象,求解铁心柱的有效截面面积取最大值情况下确定铁心柱截面级数及此时各级的宽度和厚度。
经过对问题一定分析,显然得出铁心柱截面级数为14时截面面积最大。
利用数理统计知识和高等数学知识建立数学模型(模型详见5.1)。
利用C 语言编写程序可以求出铁心柱截面面积的所有情况,取出max A 320595.0998=2mm ,最后通过执行程序我们得出各级的宽度和厚度(详细数据见模型Ⅰ求解)。
针对问题二由于实际生产中,硅钢片和绝缘漆的厚度不可能达到我们所需要的理论厚度,因此会影响铁心柱截面的形状。
所以在求解过程中会产生一定的偏差。
所以我们取硅钢片和绝缘漆厚度之和为0.5毫米为定值。
考虑到公差带对铁心柱截面设计的影响,经过对问题的分析,利用高等数学知识建立数学模型(模型详见5.2)。
利用模型一所得出的相关结论进行求解,可以得到公差带max min 337.67337.260.41r r γ=-=-=。
针对问题三,由于实际生产中考虑到铁心内部的散热情况,故我们要建立目标规划模型,对于问题一我们运用模型Ⅰ同理得出各级的宽度和厚度(详细数据见模型Ⅲ),并运用lingo 软件编程得出油道应设计在第1、2级之间和第4、5级之间;对于问题二,我们运用模型Ⅱ的思想,算出了公差带为max min 0.4642r r γ=-=。
关键词:铁心柱截面 角坐标系 数理统计 高等数学 目标函数规划 C 语言lingo 软件一、问题重述电力变压器铁心柱截面的优化设计电力变压器的设计中很重要的一个环节就是铁心柱的截面如何设计。
我国变压器制造业通常采用全国统一的标准铁心设计图纸。
根据多年的生产经验,各生产厂存在着对已有设计方案的疑问:能否改进及如何改进这些设计,才能在提高使用效果的同时降低变压器的成本。
现在以心式铁心柱为例试图进行优化设计。
电力变压器铁心柱截面在圆形的线圈筒里面。
为了充分利用线圈内空间又便于生产管理,心式铁心柱截面常采用多级阶梯形结构,如图1所示。
截面在圆内上下轴对称,左右也轴对称。
阶梯形的每级都是由许多同种宽度的硅钢片迭起来的。
由于制造工艺的要求,硅钢片的宽度一般取为5的倍数(单位:毫米)。
因为在多级阶梯形和线圈之间需要加入一定的撑条来起到固定的作用,所以一般要求第一级的厚度最小为26毫米,硅钢片的宽度最小为20毫米。
铁心柱有效截面的面积,等于多级铁心柱的几何截面积(不包括油道)乘以叠片系数。
而叠片系数通常与硅钢片厚度、表面的绝缘漆膜厚度、硅钢片的平整度以及压紧程度有关。
设计时希望有效截面尽量大,既节省材料又减少能量损耗。
显然铁心柱的级数愈多,其截面愈接近于圆形,在一定的直径下铁心柱有效截面也愈大。
但这样制造也工艺复杂,一般情况下铁心柱的级数可参照表1选取。
表1 铁心柱截面级数的选择表2 冷却油道数的选择问题一:当铁心柱外接圆直径为650毫米时,如何确定铁心柱截面的级数、各级宽度和厚度,才能使铁心柱的有效截面积最大。
问题二:实际生产中线圈的内筒直径和铁心柱的外接圆直径不是精确地相等,而留有一定的间隙以便于安装和维修,设计的两个直径的取值范围称为各自的公差带。
因此可以在设计铁心截面时稍微增加铁心柱的外接圆的直径以使得铁心柱有更好的截面形状。
请结合铁心柱截面的设计而设计出二者的公差带。
问题三:铜导线在电流流过时发热造成的功率损耗简称为铜损;铁心在磁力线通过时发热造成的功率损耗简称为铁损。
为了改善铁心内部的散热,铁心柱直径为380毫米以上时须设置冷却油道。
简单地说,就是在某些相邻阶梯形之间留下6毫米厚的水平空隙(如图2所示),空隙里充满油,变压器工作时油上下循环带走铁心里的热量。
具体油道数可按表2选取。
油道的位置应使其分割的相邻两部分铁心柱截面积近似相等。
分别针对问题一和问题二的情况,增加油道要求再给出设计,并指出油道的位置。
二、问题分析本文研究的是电力变压器心式铁心柱截面的最优设计问题,即在不同条件约束下对电力变压器心式铁心柱有效面积的最大化设计问题。
借助数理统计知识和高等数学知识建立数学模型,并且更具建立的数学模型所利用的基本原理在C++环境下开发相关软件,得出不同条件下,铁心柱截面有效面积的最大化设计。
对于问题一分析,当铁心柱外接圆直径为650毫米时,研究铁心柱有效截面面积最大值问题,根据题意可以知道,当铁心柱直径为400—700毫米时,铁心柱截面级数可能取12—14级,显然铁心柱级数愈多其截面面积愈接近于圆形就,集合面积就愈大,经查阅资料可以得出,工业生产中碟片系数一般去0.97为常数,所以在铁心柱外接圆直径大小一定的条件下,级数越多有效截面面积越大。
所以铁心柱截面级数为14级时截面面积最大,确定级数后,由于硅钢片的宽度为5毫米的倍数,又因为第一级厚度最小为26毫米,硅钢片的最小宽度为20毫米。
运用勾股定理求得第一级的宽度最大为645毫米,第n级的最小宽度为20毫米,故按每5毫米分段可以分为126段,此问题就转化为数理统计问题了,有数列组合知识可以求得共有14C中分法,利用C语言编写程序126求出所有情况下铁心柱面积的值,从中取出铁心柱截面面积的最大值及此时各级的宽度和厚度。
对于问题二分析,由于实际生产中,硅钢片和绝缘漆的厚度不可能达到我们所需要的理论厚度,因此会影响铁心柱截面的形状。
所以在求解过程中会产生一定的偏差。
所以我们取硅钢片和绝缘漆厚度之和为0.5毫米为定值。
同时,线圈的内筒直径和铁心柱的外接圆直径不是精确地相等,而留有一定的间隙以便于安装和维修。
因此要考虑合理设计公差带的问题,我们将会从铁心利用率的角度考虑,假设线圈内筒直径不变,在线圈内筒与铁心柱截面之间存在间隙的基础上,适当的增加铁心柱的外接圆直径,以使得铁心柱有效面积最大,现在可以理解为铁心柱的级数一定时,直径愈大,铁心柱截面面积愈大,但是直径愈大,制造工时就越多,因此要考虑铁心利用率的问题,由于铁心柱的外接圆直径增加值必须线圈与铁心柱外接圆之间的间隙,当外接圆直径增加时,铁心的利用率也随之变化,当铁心利用率达到目个峰值时,可以认为公差带即为此时的直径与圆直径之差。
从而可以得到公差带的最优解。
针对问题三分析,由于实际生产中,要考虑到铁心内部的散热,故我们针对问题一和问题二进行油道优化设计。
首先,从题目冷却油道的选择表中可知,当直径为650毫米时,半圆中油道的个数为2个,由于铁心柱截面是对称分布的,所以铁心柱截面内要设计4个油道使它们尽可能把铁心柱内部平分成5部分,并使这五部分面积相似的程度达到最高,由此我们小组想建立目标规划模型,并在lingo软件中,结合模型一和模型二的思想成果,通过编程求解,得出相关结论。
