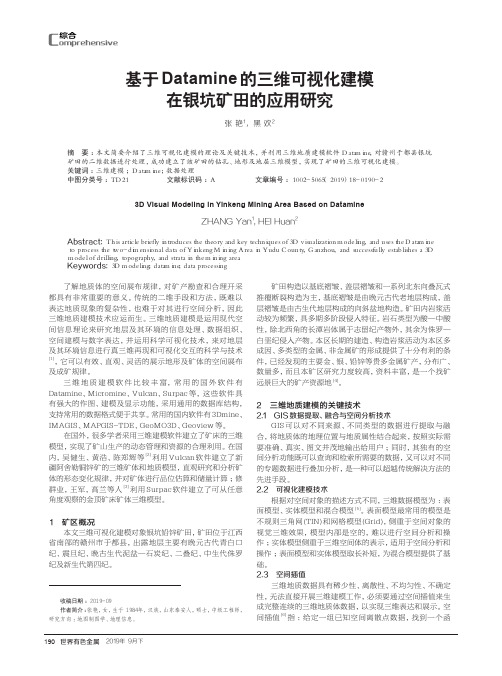

基于datamine的三维可视化建模在银坑矿田的应用研究
2 三维地质建模的关键技术 2.1 GIS 数据提取、融合与空间分析技术
GIS 可以对不同来源、不同类型的数据进行提取与融 合，将地质体的地理位置与地质属性结合起来，按照实际需 要准确、真实、图文并茂地输出给用户 ；同时，其独有的空 间分析功能既可以查询和检索所需要的数据，又可以对不同 的专题数据进行叠加分析，是一种可以超越传统解决方法的 先进手段。 2.2 可视化建模技术
矿田的二维数据进行处理，成功建立了该矿田的钻孔、地形及地层三维模型，实现了矿田的三维可视化建模。
关键词 ：三维建模 ；Ｄａｔａｍｉｎｅ ；数据处理
中图分类号 ：ＴＤ２１
文献标识码 ：Ａ
文章编号 ：１００２－５０６５（２０１９）１８－０１９０－２
3D Visual Modeling in Yinkeng Mining Area Based on Datｉｎａ Ｓｈａａｎｘｉ Ｎｕｃｌｅａｒ Ｉｎｄｕｓｔｒｙ Ｇｒｏｕｐ ２１１ Ｔｅａｍ Ｃｏ． Ｌｔｄ， Ｘｉ＇ａｎ ７１００２４，Ｃｈｉｎａ；２．Ｘｉ＇ａｎ ｃｅｎｔｅｒ ｏｆ Ｃｈｉｎａ Ｇｅｏｌｏｇｉｃａｌ Ｓｕｒｖｅｙ， Ｘｉ＇ａｎ ７１００５４，Ｃｈｉｎａ）
3DMine软件在蒙亚啊矿区三维建模中的应用
262管理及其他M anagement and other3DMine 软件在蒙亚啊矿区三维建模中的应用刘子龙（西藏华夏矿业有限公司，西藏 拉萨 850000）摘 要：西藏华夏矿业有限公司在蒙亚啊矿区已形成集地质勘查、采矿与选矿、销售等完整矿业开发体系的绿色矿山。
绿色矿山发展必然离不开矿山数字化的建设，利用3DMine 矿业软件对蒙亚啊铅锌矿进行三维可视化建模，以求更加形象的理解矿山地表地形、矿体空间形态及其空间位置关系，有利于采矿、开拓方法优化选择，同时实现矿山最优化效益。
关键词：西藏蒙亚啊；3DMine ；数字化建设；三维模型中图分类号：R197.32 文献标识码：A 文章编号：11-5004（2021）02-0262-3收稿日期：2021-01作者简介：刘子龙，男，生于1988年，汉族，山西晋中人，本科，中级地质工程师，研究方向：矿床学、资源勘查。
本文就3DMine 三维矿山建模软件在蒙亚啊矿区的应用范围和取得的成果作简单说明，为下一步地质勘探和矿产开发利用提供科学依据，为矿山的现代化管理提供基础资料。
从钻孔数据库的建立、自动切割剖面、矿体的圈连、矿体模型及块体模型的建立、矿体资源量的自动报告等，基本实现自动化的操作及基础平台的可视化。
1 矿山地质概况蒙亚啊矿床大地构造位置位于西藏冈底斯-念青唐古拉复合岩浆弧的次级构造带之隆格尔-工布江达弧背断隆带中部。
成矿区带属于改则-那曲-腾冲（造山系）成矿省（Ⅱ-11）之拉萨地块（冈底斯岩浆弧）Cu、Au、Mo、Fe、Sb、Pb、Zn 成矿带（Ⅲ-42），矿区内主要分布有矽卡岩型铅锌矿体，是多次成矿作用的叠加形成的矿床。
矿区内矿体主要赋存于晚石炭纪—早二叠纪来姑组（C 2P 1l）第三岩性段中，其次赋存于来姑组三段（C 2P 1l 3）与中二叠统洛巴堆组（P 2l）接触带附近。
蒙亚啊铅锌矿区自发现以来，共有矿体51个，其中地表矿体14个，隐伏矿体37个。
3DMine矿业工程软件在固体矿产勘查中的应用与发展
I ndustry development行业发展3DMine矿业工程软件在固体矿产勘查中的应用与发展魏振国摘要：本文以3DMine矿业工程软件在固体矿产勘查中的应用与发展为主题，系统阐述了3DMine矿业工程软件的功能、特点、应用与发展等方面。
介绍了3DMine矿业工程软件的概况、功能；分析了3DMine矿业工程软件在固体矿产勘查中的优势与不足；从3DMine矿业工程软件在地质建模、资源量计算、矿产储量估算、选矿方案设计等方面的应用进行了详细的介绍和分析；结合国内外矿产勘查的发展趋势和需求，探讨了3DMine矿业工程软件在未来的应用和发展前景。
关键词：3DMine矿业工程软件；矿产勘查；地质建模；矿产储量估算；选矿方案设计矿产勘查是矿山开采的前提，而矿山开采则是国家经济发展的重要支柱之一。
在当前矿业工程领域中，矿产勘查是非常重要的一环。
矿产勘查的目的是为了在矿区内找到矿石的分布情况、矿石的性质和品位以及估算矿床的规模和矿藏储量，为矿业开发提供科学的依据。
矿产勘查工作是发现和评价矿产资源的基础。
传统的固体矿产勘查方法主要依靠地质学和地球物理学等学科的知识和技术，通过实地勘查和样品分析等手段来确定矿床的位置、规模、性质和矿产储量等信息。
然而，传统方法存在勘探效率低、勘探成本高、勘探周期长、勘探结果不准确等问题。
随着经济的发展，矿产资源需求日益增加，矿产勘查工作的重要性愈发凸显。
计算机技术的不断进步为固体矿产勘查带来了新的机遇。
矿业工程软件是专门为矿业工程领域设计开发的应用软件，具有自动化、数字化和高效性的特点，可以为矿业工程师提供全面的技术支持和决策参考。
3DMine矿业工程软件是一种基于计算机技术的新型矿业工具，它结合了现代计算机技术和地质勘探技术，可帮助矿业工程师更好地理解矿产脉体的空间形态和分布规律，提高矿产勘探的效率和准确性。
因此，研究3DMine 矿业工程软件在固体矿产勘查中的应用与发展，对于推动矿山开采技术的发展，提高我国矿业勘探水平具有重要的实际意义和应用价值。
基于ArcScene的三维地形可视化及其应用
基于ArcScene的三维地形可视化及其应用肖海红（神华（北京）遥感勘查有限责任公司北京 100085）【摘要】三维地形可视化是目前众多领域的研究热点，可广泛应用于山地、丘陵、沙漠等领域的各种工程规划和优化设计。
本文主要介绍了基于ArcScene平台的地形三维可视化的技术流程和三维动画制作方法。
以北京市房山区大安山地区为例，论述了三维地形场景在北京市矿产资源开发状况遥感动态监测和调查项目中的应用和作用。
【关键词】三维地形可视化DEM TIN 三维动画1 引言三维地形可视化技术是指在计算机上对数字地形模型中的地形数据进行逼真的三维显示、模拟仿真、简化、多分辨率表达和网络传输等内容的一种技术[1]，它可用直观、可视、形象、多时角、多层次的方法，快速逼真的模拟出三维地形的二维图像，使地形模型和用户有很好的交互性，使用户有身临其境的感觉。
三维地形逼真模拟在地形漫游、土地规划、三维地理信息系统等众多领域都有着广泛的应用[2]。
结合项目的实际需求，我们制作了北京市密云县潮白河中上游区和房山区大安山两地区的三维地形场景，并按照一定比例尺和飞行路线生成了研究区域的虚拟三维影像动画，对项目的深入研究和完善都起到了重要作用。
2 项目介绍北京市矿产资源开发状况遥感动态监测项目，是北京市国土资源局委托我公司充分应用遥感技术、地理信息技术和全球定位技术搭建可视化平台，对北京市密云县潮白河中上游区砂石开采现状、房山区大安山地区煤矿开采现状，及其对矿山环境的影响，进行试点调查和监测。
其目的在全市范围内进行推广，以矿产资源的非法开采和矿山环境严重破坏现象监测为主题，采用形象的图形图像语言和简便的计算机表达方式，为北京市国土资源局及其相关处室进行矿产资源的开发和管理，提供科学依据。
本项目的主要研究方法：（1）收集2004 年10月、2005年10月、2006年4月和2006年11月的不同时相、不同种类和不同比例尺的遥感图像，包括法国高分辨率SPOT5卫星数据、美国高分辨率QuickBird数据、IKONOS数据以及航空遥感数据。

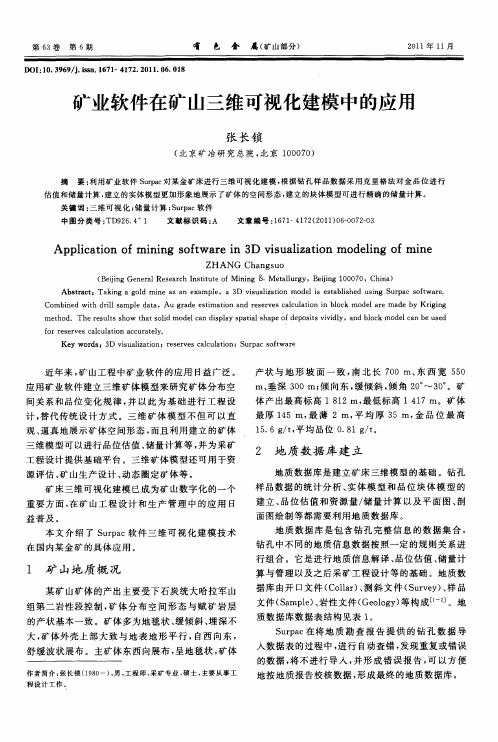

矿业软件在矿山三维可视化建模中的应用
本文 介 绍 了 Ｓ ｒａ ｕ ｐ ｃ软件 三维 可 视化 建 模 技 术 在 国 内某 金矿 的具体 应用 。
行 组合 。它 是进行 地质 信息解 译 、 品位估 值 、 储量计
１ 矿 山 地 质 概 况
某矿 山矿 体 的产 出主要受 下石 炭统 大哈拉 军 山
组第 二 岩性段 控制 ， 矿体 分 布 空 间形 态 与 赋 矿 岩层 的产状基 本 一致 。矿体 多为 地毯状 、 缓倾 斜 、 埋深 不
益普及 。
２ 地 质 数 据 库 建 立
地质 数据 库是建 立矿 床三维 模 型的基 础 。钻孔 样 品数据 的统计 分 析 、 体模 型和 品位 块体 模 型 的 实
建 立 、 位估 值 和 资源 量／ 量 计 算 以及 平 面 图 、 品 储 剖
面 图绘制 等都 需要 利用 地质数 据库 。 地 质 数据 库 是 包含 钻 孔 完整 信 息 的数 据集 合 ， 钻 孔 中不 同的地质 信息 数据按 照一 定 的规则关 系进
一
规 律 、 矿条 件为 主导 因素 ， 点考虑 矿体 的产 出位 控 重 置 及三 维空 间上 的对 应 关 系 ， 软件 中圈 定 矿体 边 在
界线。
并 圈人 。
外 推原则 ： 见矿 工程 边缘 有未见 矿工 程控 制 ， 尖
夹 石剔 除厚 度按 工 业 指标 的规 定 执 行 ， 即矿 体 中连续 厚 度 ≥ ４ Ｏｍ、 品 位 ＜ Ｏ ３ｇ ｔ部 分 作 夹 ． 金 ． ／ 石， 并在 软件 中形成 夹石 实体模 型 。 在 单 工程 圈 定 的基 础 上 ， 主要 以矿 体空 间 分 布
观 、 真地 展示矿 体空 间形 态 ， 逼 而且 利用 建立 的矿体
三维地质建模技术在找矿中的应用
矿产资源M ineral resources三维地质建模技术在找矿中的应用尹东红摘要：本文深入研究了地质建模、矿床建模和矿产资源评估，这些技术在地质学和资源勘探领域中扮演着关键角色。
地质建模是通过创建地下地层的数学或计算模型，以更好地理解地下岩层的分布、性质和结构。
三维地质建模的重要性体现在找矿、石油勘探、水资源管理、环境研究和地震学中的应用。
这一过程整合了各种地质数据，如钻探数据、遥感数据和地球物理数据，为资源勘探和地质研究提供参考。
关键词：三维建模；找矿；地质三维地质建模在地质和矿产勘探领域具有极其重要的作用。
它提供了精确的地质信息呈现，包括地层分布、岩性、矿化体分布等，使地质学家和勘探人员更好地理解地下地质情况，有助于更高效地进行矿产勘探和开发。
此外，三维地质建模也支持资源评估和储量估计，帮助确定矿床的体积、品位和储量，从而支持合理的资源规划和决策制定。
通过提供更全面的地下信息，它还有助于降低勘探风险，减少无效探测，从而节约成本。
环境影响评价也受益于三维地质建模，因为它可以帮助预测矿床开发对周围环境的影响，支持环保监测和可持续矿产开发。
此外，三维地质建模为矿床的合理规划和设计提供了基础，从确定最佳采矿方法到设施位置和通风系统的规划，以确保采矿活动的高效性和安全性。
这项技术还提供了强大的数据可视化工具，有助于不同利益相关者更容易地理解地质情况，进行决策和交流，这在矿产开发项目的合作和社会接受度方面尤为重要。
三维地质建模促进了地质科学的发展，鼓励地质学家和工程师在地质建模算法和技术上的研究，以不断提高建模的准确性和效率。
因此，三维地质建模不仅提高了矿产勘探和开发的效率和准确性，还有助于减少环境影响和勘探风险，支持可持续矿产开发，是地质和矿产领域不可或缺的工具。
1 三维地质建模技术的原理和方法1.1 地质数据采集方法（1）遥感技术。
地质勘查是遥感技术的一个重要应用领域。
遥感数据可用于发现和识别地质特征，如地层、矿床、构造线aments等。
基于iExploration-EM的矿体三维建模及其应用——以西藏岗讲斑岩型铜矿为例
世界有色金属 2023年 5月下20C omputer automation计算机自动化基于iExploration-EM 的矿体三维建模及其应用——以西藏岗讲斑岩型铜矿为例张龙军1，王兴兴2（１．湖北国土资源职业学院，湖北 武汉 ４３００９０；２．武汉市光谷豹澥第一小学，湖北 武汉 ４３０２０６）摘 要：随着二维ＧＩＳ和计算机技术的日益成熟，三维地质建模成为了一个研究热点，文章从三维地质建模概念出发，利用ｉＥｘｐｌｏｒａｔｉｏｎ－ ＥＭ软件，探讨了基于钻孔数据的三维地质建模及可视化的一般过程：包括西藏尼木岗讲地区斑岩型铜矿地质数据库的建立、实体模型的创建，其中实体模型的创建是文章的重点。
本文所创建的实体模型为矿体实体模型，主要介绍矿体实体模型创建方法及过程和成果等方面的内容。
三维建模成果展示图直观的展示了矿体的赋存状态和矿产规模，为矿产储量计算奠定了基础，对于可行性方案的确定，提高矿产的管理和工作效率的提高有着重要的意义。
关键词：三维地质建模；ｉＥｘｐｌｏｒａｔｉｏｎ－ ＥＭ软件；地质数据库；实体模型中图分类号：Ｐ２３２ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）１０－００２０－３The application of three-dimensional geological model based on the iExploration-EM soft— Taking Tibet Gangjiang porphyry copper deposit as exampleZHANG Long-jun 1, WANG Xing-xing 2（１． Ｈｕｂｅｉ Ｖｏｃａｔｉｏｎａｌ Ｃｏｌｌｅｇｅ ｏｆ Ｌａｎｄ ａｎｄ Ｒｅｓｏｕｒｃｅｓ， Ｗｕｈａｎ， Ｈｕｂｅｉ， ４３００９０； ２． Ｗｕｈａｎ Ｇｕａｎｇｇｕ Ｂａｏｘｉｅ Ｆｉｒｓｔ Ｐｒｉｍａｒｙ Ｓｃｈｏｏｌ， Ｗｕｈａｎ， Ｈｕｂｅｉ， ４３０２０６）Abstract: Ｔｈｉｓ ｐａｐｅｒ ｉｓ ｂａｓｅｄ ｏｎ ｔｈｒｅｅ ｄｉｍｅｎｓｉｏｎａｌ ｇｅｏｌｏｇｉｃａｌ ｍｏｄｅｌｉｎｇ ｒｕｌｅｓ， Ｇｅｎｅｒａｌ ｐｒｏｃｅｓｓ ｏｆ ３Ｄ ｇｅｏｌｏｇｉｃａｌ ｍｏｄｅｌｉｎｇ ａｎｄ ｖｉｓｕａｌｉｚａｔｉｏｎ ｉｓ ｄｉｓｃｕｓｓｅｄ ｂａｓｅｄ ｏｎ ｍｏｄｅｌｉｎｇ ｔｈｅ ｇｅｏｌｏｇｉｃａｌ ｄａｔａｂａｓｅ ａｎｄ ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ ｆｒｏｍ ｉｔｓ ｃｏｎｃｅｐｔ， ｉｎｃｌｕｄｉｎｇ ｅｓｔａｂｌｉｓｈｍｅｎｔ ｏｆ ｔｈｅ ｇｅｏｌｏｇｉｃａｌ ｄａｔａｂａｓｅ ａｎｄ ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ． ａｌｌ ｏｆ ｔｈｅｍ ａｒｅ ｒｅａｌｉｚｅｄ ｂｙ ｉＥｘｐｌｏｒａｔｉｏｎ－ ＥＭ ｓｏｆｔｗａｒｅ． Ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ ｃｒｅａｔｉｏｎ ｉｓ ｔｈｅ ｆｏｃｕｓ ｏｆ ｔｈｅ ａｒｔｉｃｌｅ． Ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ ｉｎｃｌｕｄｅｓ Ｓｔｒａｔａ ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅ ｂｏｄｙ， Ｏｒｅ ｂｏｄｙ ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ ａｎｄ ｒｏｃｋ ｓｏｌｉｄ ｍｏｄｅｌ． Ｔｈｉｓ ｐａｐｅｒ ｍａｉｎｌｙ ｔａｌｋｓ ａｂｏｕｔ ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ ｏｆ ｔｈｅ ｃｒｅａｔｉｎｇ ｍｅｔｈｏｄ ａｎｄ ｐｒｏｃｅｓｓ ａｎｄ ｒｅｓｕｌｔｓ ｅｔｃ．Ｔｈｅ ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ ｖｉｓｕａｌｉｚａｔｉｏｎ ｏｆ ｔｈｅ ｄｅｐｏｓｉｔ ｉｎ ｔｈｉｓ ａｒｅａ ｉｓ ｒｅａｌｉｚｅｄ， ａｎｄ ｔｈｅ ｓｐａｔｉａｌ ｉｎｆｏｒｍａｔｉｏｎ ｏｆ ｔｈｅ ｏｒｅ ｂｏｄｙ ｉｓ ａｃｃｕｒａｔｅｌｙ ｅｘｐｒｅｓｓｅｄ， ｗｈｉｃｈ ｐｒｏｖｉｄｅｓ ａｎ ｅｆｆｅｃｔｉｖｅ ｂａｓｉｓ ｆｏｒ ｔｈｅ ｍｉｎｉｎｇ ａｎｄ ｄｙｎａｍｉｃ ｐｒｏｄｕｃｔｉｏｎ ｍａｎａｇｅｍｅｎｔ ｏｆ ｔｈｅ ｄｅｐｏｓｉｔ．Keywords: ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎ ｇｅｏｌｏｇｉｃａｌ； ｉＥｘｐｌｏｒａｔｉｏｎ－ ＥＭ ｓｏｆｔｗａｒｅ； ｍｏｄｅｌｉｎｇ ｔｈｅ ｇｅｏｌｏｇｉｃａｌ ｄａｔａｂａｓｅ； ｔｈｅ ３Ｄ ｍｏｄｅｌ ｏｆ ｏｒｅｂｏｄｙ收稿日期：２０２３－０３作者简介：张龙军，男，１９８８年７月，湖北潜江，硕士，助教，研究方向：固体矿产勘查。
基于地质统计的矿体三维建模及采矿应用
基于地质统计的矿体三维建模及采矿应用摘要：随着电子计算机技术和数据信息可视化技术的迅速发展，三维地质信息内容可视化技术在三维地学仿真模拟方向取得重大进展。
三维地质模型的建立能很直观的反应矿体形态、工程控制情况、矿石量、品位等情况;能很好的指导矿山探矿、采矿生产等工作。
地质统计学是以变差函数作为基本工具，在研究区域化变量的空间分布结构特征规律性的基础上，综合考虑空间变量的随机性和结构性的数学地质方法，其广泛应用于地质建模和采矿设计。
关键词：地质统计；矿体三维建模；采矿应用引言矿体三维模型的建立是在各种工程控制的情况下建模，通过两个中段的工程施工来圈定矿体，在经过矿体走向倾角来确定矿体形态，通过连接每两个相邻矿体位置且属性相同的两个点来完成空间连接来实现矿体的三维模型，在经过3Dmine块体模型进行系统分割，剔除夹石，实现更精确的矿体形态，以上主要通过坑探和钻探施工、化验品位作为矿体圈定分割的主要依据。
1矿区地质数据获取为了确保构建的三维地质模型与某矿区地质环境相匹配，需要在建模前，对矿区地质数据进行获取。
以某矿区为例分析，该矿区建筑用大理岩矿体在平面上呈近似长方形，方向为北西—南东向，总体呈现南东高北西低态势。
矿体长约1400m，宽300~550m，地表岩层总体倾向南西，局部倾向北西或北东。
在8勘查线以北（西）以80m最低开采标高为矿体底板，8勘查线往南（东）以下伏滑石石英片岩为矿体底板，至矿体南端，其底板标高约为140m，对应平面上以矿体资源储量估算范围作为矿体边界。
根据《勘查报告》，岩石化学成分主要为CaO、MgO，其次为SiO2，w（Fe2O3）＜1%，w（FeO）＜0.5%，w（P2O5）＜0.1%，岩石化学成分符合建筑石料质量要求。
在矿区范围内有代表性的地段共采取11组样品，用来测试岩石的抗压强度、小体重等指标。
样品测试结果显示，除碎裂岩抗压强度＜50MPa外，其余样品抗压强度基本上＞60MPa，强度较高，满足Ⅱ类建筑石料质量要求。
地理信息系统(GIS)及其在地质矿产勘查中的应用
地理信息系统（GIS）及其在地质矿产勘查中的应用地理信息系统（GIS）是一种将空间数据与属性数据相结合，进行存储、管理、分析和显示的技术手段，可以帮助人们更好地理解地理现象和问题。
在地质矿产勘查中，GIS技术的应用已经成为一种非常重要的工具，能够帮助地质勘查人员更准确、更高效地开展勘查工作，提高勘查效率。
本文将详细介绍GIS技术在地质矿产勘查中的应用及其优势。
一、GIS技术在地质矿产勘查中的应用1. 地质信息数据管理GIS技术可以用于管理各种地质信息数据，包括地质地貌、矿产分布、地质构造、地下水等数据，这些数据都是地质勘查的重要依据。
通过GIS系统，地质工作者可以将这些数据进行有效的整合、存储、管理和查询，方便地进行综合分析和评价，提供参考依据。
2. 空间分析与评价GIS技术可以对地质信息进行空间分析与评价，通过对空间数据进行叠加、叠加分析，可以快速、直观地将地质信息呈现在地图上，找出地质构造、矿产脉位等重要地质信息，进而评价勘查区域的矿产潜力，为勘查工作提供指导。
3. 地质信息可视化GIS技术可以将地质信息进行可视化，通过数字地图的呈现形式，可以更直观、直观地展现地质信息和矿产分布情况，为地质勘查工作者提供更直观的信息展示形式，方便其进行地质勘查规划和决策。
4. 三维建模与分析GIS技术还可以进行地质信息的三维建模与分析，通过数字地图的三维呈现方式，可以更加真实地呈现地质地貌、地下矿产分布情况，同时可以进行三维分析，深入挖掘地质信息隐含的规律，帮助勘查人员进行深度分析与挖掘。
5. 专题图制作1. 数据集成性强GIS技术可以将多种地质信息数据进行有效整合，形成统一的数据库，地质工作者可以方便地获取和查询各种地质信息数据，提高了地质信息的利用率和价值。
GIS技术可以制作各种专题图，可以根据需要制作各种地质专题图，方便地质工作者进行信息展示与传播，提高了地质信息的可读性和易懂性。
三、结语GIS技术在地质矿产勘查中的应用具有重要的意义，通过GIS技术，可以更好地管理和利用地质信息数据，提高了地质信息的利用率和价值；GIS技术还可以进行高效的空间分析，帮助地质工作者进行地质信息的分析与评价；GIS技术的可视化效果好，可以直观地呈现地质信息，提高了地质信息的传播和可读性；GIS技术还可以进行三维分析，并且能够制作各种专题图，帮助地质工作者进行深入的地质信息分析和挖掘。
3DMine三维矿业软件在矿山地质中的应用
矿业工程黄 金ＧＯＬＤ２０２４年第１期／第４５卷３ＤＭｉｎｅ三维矿业软件在矿山地质中的应用收稿日期：２０２３－０８－１３；修回日期：２０２３－１１－０２基金项目：山东省重点研发计划项目（２０１７ＣＸＧＣ１６０５）作者简介：王博雄（１９８８—），男，工程师，从事矿山地质技术管理工作；Ｅ ｍａｌｌ：１２３５９７１１０＠ｑｑ．ｃｏｍ王博雄１，吕九辉１，孙 加２（１．山东金软科技股份有限公司；２．招金矿业股份有限公司夏甸金矿）摘要：以夏甸金矿为例，利用３ＤＭｉｎｅ三维矿业软件建立钻孔数据库，采用勘探线切剖面图、圈定矿体轮廓等信息构建三维矿体模型，估算矿产资源储量，对矿体在深部赋存情况进行分析。
通过３ＤＭｉｎｅ三维矿业软件建立三维模型，实现矿产资源可视化，指导矿山生产，为矿山后续探矿工作提供模型数据依据。
关键词：３ＤＭｉｎｅ；三维矿业软件；资源储量估算；探矿设计；块体建模 中图分类号：ＴＤ１７ 文章编号：１００１－１２７７（２０２４）０１－００３０－０４文献标志码：Ａｄｏｉ：１０．１１７９２／ｈｊ２０２４０１０６引 言近几年，随着三维矿业软件快速发展，国产三维矿业软件也迅速崛起。
其中，ＤＩＭＩＮＥ与３ＤＭｉｎｅ等国产软件现已通过自然资源部储量司评审认定，可用于国内矿山资源储量估算［１－２］。
矿山企业也逐渐重视三维矿业软件的应用，利用三维矿业软件建立三维模型实现矿产资源可视化，指导矿山生产，同时给中国矿业的可持续发展添加了科技动力［３－４］。
３ＤＭｉｎｅ三维矿业软件是一套重点服务于矿山地质、测量、采矿与技术管理工作的三维软件系统［５］，能够将二维和三维界面完美整合，结合Ｏｆｆｉｃｅ、Ａｕｔｏ ＣＡＤ通用技术，其方便实用的右键功能、支持选择集的概念，能快速编辑和提取相关信息，使ＡｕｔｏＣＡＤ、Ｅｘｃｅｌ、Ｗｏｒｄ及Ｔｅｘｔ数据与图形直接转换，快速构建矿体模型，利用实体模型建立块体模型，并根据数据库中品位数据对块体模型赋值进行储量计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三维可视化技术在矿产勘查中的应用
【摘 要】矿产资源一般立体分布，而现有矿产资源图件、数据库只能通过
投影的方式以平面展示，无法直观、精确的进行三维表达。介绍了三维可视化技
术，分析了其建立流程，并详细阐述了三维可视化技术在矿产资源勘查中的应用。
三维可视化技术可以更加直观的展现矿产资源资料数据，对已有资料进行深度挖
掘与开发，提炼出新的有利找矿信息， 避免工作量的重复投入， 为矿山接替资
源勘查提供有力的技术支持。
【关键字】矿产勘查；三维可视化；地质模型；空间分析
随着经济的快速发展，矿产资源短缺已成为制约中国经济快速发展的瓶颈，
快速发现接替资源，降低资源对外依存度是地质工作者的一项长期而艰巨的任
务。随着矿产资源勘查程度的不断提高，找矿难度越来越大。大批矿山面临着严
重的资源危机，解决危机的最好的办法是开展“攻深找盲找外围”工作。矿山前期
勘查时积累了大量的地质、钻孔、物探、化探资料，开采过程中也得到了翔实的
地质资料，如何将这些资料充分应用在“攻深找盲找外围”工作中，值得探讨，而
三维可视化技术可以较好的解决以上问题。
1 三维可视化技术简介
随着计算机科学、图形图像处理科学的快速发展，三维可视化技术得到了广
泛的应用。三维可视化技术是绘和理解模型的一种手段，是数据体的一种表征形
式，用于显示描述地下及地面诸多地质现象特征的一种工具。三维地质建模技术
是地质学、地理信息科学、图形图像处理学、计算机科学综合应用的新技术，借
助计算机的可视化功能，将地质资料、信息在三维环境下展示出来，并可进行空
间信息管理、地质解译、空间分析和预测、地学统计、实体内容分析的地质分析
技术。三维地质建模技术强大的可视化功能及空间分析功能已经在矿产勘查领域
应用广泛，是不可缺少的辅助工具。
三维数据模型用来反映空间世界中实体的相互关系，是三维建模的基础和前
提条件。不同的数据结构应用于不同的空间情况。目前主要的数据结构模型分为
三类：基于面的数据结构，基于体的数据结构以及混合数据结构。混合模型集合
以上两种模型的优点，采用两个或多个模型加以综合。目前最常用的模型为混合
模型。
2 矿产勘查三维可视化应用
2.1 矿产勘查三维可视化模型建立流程
建立矿产资源勘查三维可视化模型时，首先分析已有的基础资料，钻孔资料、
物化探资料、构造资料、地层资料等，并进行整理，做好数据准备。根据以上数
据，通过三维地质信息系统生成剖面数据，再根据剖面数据对矿床进行三维地质
表面建模，生成均值的三维地质结构模型，通过克吕格等插值方法，结合钻孔数
据等原始数据的地质统计方法，生成非均值的三维地质属性模型。以上两个模型
可以生成既含空间信息又含属性信息的矿床三维模型。矿床勘查工作者就可以对
矿床三维模型进行各种空间分析，如储量评价等。
2.2 矿产勘查三维可视化模型的应用
建立三维可视化模型后，在矿产资源勘查中的主要有信息检索与查询、可视
化输出、三维空间分析、矿产资源储量评价等功能。
（1）信息检索与查询。使用三维可视化系统提供的信息检索与查询功能可
对三维地质模型及矿体空间位置和分布规律进行观察。模型外加有三维坐标边
框，可进行精确空间定位，同时，可以根据实际需要和个人习惯更改模型数据图
例颜色和3个轴向的缩放比例。
（2）可视化输出功能。可通过屏幕显示、图形数据转存打印、漫游录像制
作等方式，对三维地质模型中矿体的展布形态进行直观形象的观察，同时也可以
通过投影等方式，方便的进行二维输出。
（3）三维可视化模型的空间分析功能。利用三维地质模型，可进行切割、
切片、推进、开挖等空间操作与分析。开挖操作是按照预定义的路径和截面类型，
在三维地质体或矿体内部挖出一定形状的空间，可进入其中进行漫游观察。随着
数据处理的准确度和精确度不断改善和提高，找矿预测和靶区圈定更加准确有
效。
（4）开展矿产资源储量评价。一方面，可以采用传统储量估算方法，即采
用断面法或块段法对矿体进行储量评价。另一方面，也可以采用块模型法对三维
矿体进行储量评价，计算更加方便，而且计算评价的精度更高。
3 矿产勘查三维可视化模型的优势
（1）可以更加直观精确的展现矿产资源勘查成果。利用自动建模、手动模
型可视化调整、任意剖面直接生成等功能，可大大提高地质分析模型构建的便捷
性以及分析成果的直观展示。开展三维全局地质解译标定，可有效避免多个二维
剖面之间的不一致性，提高勘察精确度。与传统的二维资料相比，三维可视化模
型更加形象直观，并较好的解决了二维成果的投影误差问题。
（2）可以更加方便的进行数据处理和空间分析。三维可视化模型具有强大
的空间分析功能，可以方便的进行切割、切片、推进、开挖等分析，直观准确的
判断地层、矿体、构造之间的关系。同时，可以计算机来模拟开挖，准确揭露地
质体内部三维结构特征，而且处理速度快，这也是目前三维地质软件蓬勃发展的
主要原因。
（3）降低人力成本。三维可视化建模显示功能，使得三维勘察及设计成果
的一体化有效共享和方便解读成为可能，在一定程度上可减少可非地质专业人员
对地质勘察数据的理解障碍。
（4）有利于数据共享和再利用价值挖掘。基于三维平台的数据可视化功能，
可以方便实现原始数据和成果数据的整合管理和共享；三维可视化模型对于充分
利用已有数据，进行深层次的分析研究，对数据的再利用价值进行挖掘具有重要
意义。
4 结论
充分利用已有的地层、钻孔、物化探、构造等地质资料，对数据进行处理后
建立三维可视化模型，并可以开展信息检索与查询、可视化输出、三维空间分析、
矿产资源储量评价等应用。矿产资源勘查三维可视化模型可以更加直观精确的展
现矿产资源勘查成果、更加方便的进行数据处理和空间分析、降低人力成本、有
利于数据共享和再利用价值挖掘，在现阶段“攻深找盲找外围”工作中有着良好的
应用，对于提高地质找矿效果，实现地质找矿新突破，具有重要意义。
参考文献：
[1]王莉，武法东.GIS在矿产资源勘查开发的应用现状和前景展望[J].中国矿
业，2008（07）.
[2]陈国旭，吴冲龙，张夏林，等.三维地质建模与地矿勘查图件编制一体化
方法研究[J].中国矿业，2010（3）.
[3]金江军，潘懋，李魁星.三维可视化技术在矿产勘查中的应用研究[J].矿产
勘查，2012（5）.
[4]丛威青，潘懋，吕才玉，等.三维地质建模及可视化系统在安庆铜矿勘查
中的应用[J].北京大学学报（自然科学版），2009（4）.
