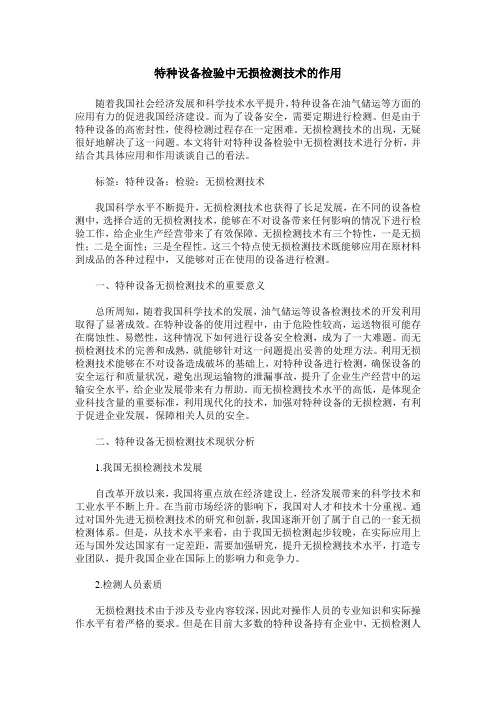

特种设备检验中无损检测技术的作用

特种设备检验中无损检测技术的作用随着我国社会经济发展和科学技术水平提升，特种设备在油气储运等方面的应用有力的促进我国经济建设。

而为了设备安全，需要定期进行检测。

但是由于特种设备的高密封性，使得检测过程存在一定困难。

无损检测技术的出现，无疑很好地解决了这一问题。

本文将针对特种设备检验中无损检测技术进行分析，并结合其具体应用和作用谈谈自己的看法。

标签：特种设备；检验；无损检测技术我国科学水平不断提升，无损检测技术也获得了长足发展，在不同的设备检测中，选择合适的无损检测技术，能够在不对设备带来任何影响的情况下进行检验工作，给企业生产经营带来了有效保障。

无损检测技术有三个特性，一是无损性；二是全面性；三是全程性。

这三个特点使无损检测技术既能够应用在原材料到成品的各种过程中，又能够对正在使用的设备进行检测。

一、特种设备无损检测技术的重要意义总所周知，随着我国科学技术的发展，油气储运等设备检测技术的开发利用取得了显著成效。

在特种设备的使用过程中，由于危险性较高，运送物很可能存在腐蚀性、易燃性，这种情况下如何进行设备安全检测，成为了一大难题。

而无损检测技术的完善和成熟，就能够针对这一问题提出妥善的处理方法。

利用无损检测技术能够在不对设备造成破坏的基础上，对特种设备进行检测，确保设备的安全运行和质量状况，避免出现运输物的泄漏事故，提升了企业生产经营中的运输安全水平，给企业发展带来有力帮助。

而无损检测技术水平的高低，是体现企业科技含量的重要标准，利用现代化的技术，加强对特种设备的无损检测，有利于促进企业发展，保障相关人员的安全。

二、特种设备无损检测技术现状分析1.我国无损检测技术发展自改革开放以来，我国将重点放在经济建设上，经济发展带来的科学技术和工业水平不断上升。

在当前市场经济的影响下，我国对人才和技术十分重视。

通过对国外先进无损检测技术的研究和创新，我国逐渐开创了属于自己的一套无损检测体系。

但是，从技术水平来看，由于我国无损检测起步较晚，在实际应用上还与国外发达国家有一定差距，需要加强研究，提升无损检测技术水平，打造专业团队，提升我国企业在国际上的影响力和竞争力。

常用无损检测方法的原理

常用无损检测方法的原理、特点答：压力容器常用无损检测(又称为无损探伤)有：目视检测（VT）射线检测(RT)、超声检测(UT)、磁粉检测(MT)、渗透检测（PT）、涡流检测（ET）、声发射检测（AE）泄漏检测（LT）1)目视检测（VT）目视检测是以目视观察和测量识别来确定材料或工件的表面状态或清洁程度、形状或装配关系，观察压力容器和部件的泄露迹象等。

目视检测可分为直接目视检测、间接目视检测和透光目视检测。

2)射线检测(RT)利用强度均匀的射线（都是波长很短的电磁波）照射工件，使照相胶片感光。

由于工件内部缺陷与无缺陷部位的密度和厚度差异，射线在这些部位的衰减程度也不同，就可得到和工件内部无缺陷相对应的不同黑度的图像（射线底片）。

从而检查出缺陷的种类、大小和分布状况等，并确定工件的质量等级[9]。

射线检测的原理和医学上做的X射线原理是是相同的，一般不会对人体造成伤害。

友情提示一下：打算造人的朋友，体检的时候不要做这个项目。

祝君好孕。

O(∩_∩)O射线检测对于体积缺陷（体积状未焊透、气孔、夹渣、疏松、缩孔）检测灵敏度高。

对于面状缺陷（如微细的裂纹、未熔合和面状未焊透）检测灵敏度低。

射线技术分为三级：A级-低灵敏度技术；AB级-中灵敏度技术；B级-高灵敏度技术。

一般情况下，锅炉、压力容器及压力管道对接接头采用AB级进行检测，其支承件和结构件的检测可采用A级。

对关键设备，如材料对裂纹（冷、热、再热、疲劳、应力腐蚀裂纹等）敏感，此时应采用B级检测技术。

射线透照方式分为五种：纵缝透照法、环缝外透法、环缝内透法、双壁双影法和双壁单影法。

根据缺陷的性质和数量，将焊缝分为四个等级[9]：Ⅰ级焊缝内不允许存在裂纹、未熔合、未焊透和条状缺陷；Ⅱ级焊缝内不允许有裂纹、未熔合和未焊透存在；Ⅲ级别焊缝内不允许有裂纹、未熔合以及双面焊或相当于双面焊的全焊透对接焊缝和加垫板单面焊中的未焊透存在；焊缝缺陷超过Ⅲ级者为Ⅳ级。

钢焊缝射线检测质量级别主要是根据由缺陷引起的疲劳强度降低程度来确定。

特种作业检验检测人员证题库

特种作业检验检测人员证题库一、单项选择题1. 下列哪项属于特种设备的类别？A. 电梯B. 空调C. 风扇D. 家用电器正确答案：A2. 特种作业人员必须持有的证书是：A. 安全员证书B. 作业操作证C. 电工证D. 特种设备作业人员证书正确答案：D3. 对于压力容器的检验周期，通常规定每（）年进行一次定期检验。

A. 1B. 2C. 3D. 5正确答案：C4. 特种作业人员的培训合格证书的有效期一般为：A. 1年B. 3年C. 5年D. 7年正确答案：B5. 下列哪种作业属于特种作业？A. 一般电焊作业B. 高处作业C. 电梯维修作业D. 普通设备维修正确答案：B6. 在压力容器检验中，最常见的检测方法是：A. 目视检查B. 压力测试C. 超声波检测D. 磁粉检测正确答案：C7. 电气检测工作中常用的测量工具包括：A. 电压表B. 万用表C. 温度计D. 所有以上都是正确答案：D8. 下列哪项操作不属于电气检验人员的职责？A. 检查电气线路是否符合规范B. 测量设备的绝缘电阻C. 调试电气设备的工作状态D. 装配电气设备正确答案：D9. 当电梯故障时，检验人员应首先：A. 启动故障电梯进行修理B. 查看电梯的维修历史记录C. 立即停运电梯并进行安全检查D. 向客户报告正确答案：C10. 特种作业人员的安全技术交底应由：A. 作业负责人B. 安全员C. 现场监督员D. 所有操作人员正确答案：A二、多项选择题1. 关于特种设备的检查与检测，以下哪些说法是正确的？A. 检验周期应根据特种设备的使用情况进行调整B. 特种设备的检验应包括外观检查、功能测试和安全性能测试C. 检验合格后应出具合格证书D. 特种设备的检验合格证书有效期为5年正确答案：A, B, C2. 以下哪些作业需要由持证人员进行操作？A. 电焊作业B. 高空作业C. 电梯检修作业D. 起重作业正确答案：A, B, C, D3. 关于压力容器的检验，以下哪些是正确的？A. 每年进行一次外观检查B. 每五年进行一次压力试验C. 对压力容器进行检验时，需要确保设备停止工作D. 无需检查设备的安全阀正确答案：A, B, C4. 下列哪些操作属于特种作业的安全要求？A. 必须佩戴个人防护装备B. 操作人员必须接受相应的技能培训并持证上岗C. 作业前必须进行现场安全检查D. 可不进行作业环境的风险评估正确答案：A, B, C三、判断题1. 特种作业操作证有效期一般为3年，过期后需要重新参加培训考试。

无损检测知识

磁粉检测的原理磁粉探伤的原理是指有表面或近表面缺陷的工件被磁化后，当缺陷方向与磁场方向成一定角度时，由于缺陷处的磁导率的变化，磁力线逸出工件表面，产生漏磁场，吸附磁粉形成磁痕。

谈谈我对磁粉检测原理的认识：当铁磁性工件被磁化时，磁感应线（B线）从中透过，如果工件表面存在缺陷，就会有一部分磁感应线逸出工件表面，他们从缺陷的一侧穿出进入空气中，绕过缺陷，从缺陷另一侧又折回到工件中，于是在工件表面缺陷处就形成了漏磁场。

此时将磁粉（能在微弱磁场中被吸附的氧化铁粉末）施加于改漏磁场中。

每一颗细小的磁粉在漏磁场中被磁化而成为极小的磁极，并在漏磁场的作用下磁粉被吸向漏磁场最强区（即缺陷表面中心处）。

于是磁粉就在缺陷处堆积起来形成与缺陷形状类似的磁痕。

这样缺陷就被显示出来。

磁粉检测的适用范围磁粉检测的适用范围是什么？我厂生产的磁粉探伤机适合什么样的工件使用？不适合什么样的工件使用？我根据我厂多年来对客户提供需探伤的工件的资料进行了整理并结合自己多年来对磁粉探伤机的认识总结了以下几点。

1）磁粉检测适用于检测铁磁性材料工件表面和近表面尺寸很小，间隙狭窄（如可检测出长0.1mm、宽为微米级）的裂纹和目视难以看出的缺陷。

2）适用于检测马氏体不锈钢和沉淀硬化不锈钢材料，但不适用于检测奥氏体不锈钢材料（如1Cr18Ni9）和用奥氏体不锈钢焊条焊接的焊缝，也不适用于检测铜、铝、镁、钛合金等非磁性材料。

3）适用于检测钢管、棒材、板材、型材和锻钢件、铸钢件及焊接件。

4）适用于检测为加工的原材料（如钢坯）和加工的半成品、成品件及在役与使用过的工件。

5）适用于检测工件表面和近表面的裂纹、白点、发纹、折叠、疏松、冷隔、气孔和夹杂等缺陷，但不适用于检测工件表面浅而宽的划伤、针孔状缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小鱼20°的缺陷。

超声波检测中,产生和接收超声波的方法,通常是利用某些晶体的(c)a.电磁效应 b.磁致伸缩效应 c.压电效应 d.磁敏效应2.目前工业超声波检测应用的波型是(f)a.爬行纵波 b.瑞利波 c.压缩波 d.剪切波 e.兰姆波 f.以上都是3.工件内部裂纹属于面积型缺陷,最适宜的检测方法应该是(a)a.超声波检测 b.渗透检测 c.目视检测 d.磁粉检测 e.涡流检测 f.射线检测4.被检件中缺陷的取向与超声波的入射方向(a)时,可获得最大超声波反射：a.垂直 b.平行 c.倾斜45°d.都可以5.工业射线照相检测中常用的射线有(f)：a.X射线 b.α射线 c.中子射线 d.γ射线 e.β射线 f.a和d6.射线检测法适用于检验的缺陷是(e)a.锻钢件中的折叠 b.铸件金属中的气孔 c.金属板材中的分层 d.金属焊缝中的夹渣 e.b和d7.10居里钴60γ射线源衰减到1.25居里,需要的时间约为(c)：a.5年 b.1年 c.16年 d.21年8.X射线照相检测工艺参数主要是(e)：a.焦距 b.管电压 c.管电流 d.曝光时间 e.以上都是9.X射线照相的主要目的是（c）：a.检验晶粒度；b.检验表面质量；c.检验内部质量；d.以上全是10.工件中缺陷的取向与X射线入射方向(b)时,在底片上能获得最清晰的缺陷影像：a.垂直 b.平行 c.倾斜45°d.都可以11.渗透检测法适用于检验的缺陷是(a)：a.表面开口缺陷 b.近表面缺陷 c.内部缺陷 d.以上都对12.渗透检测法可以发现下述哪种缺陷?(c)a.锻件中的残余缩孔 b.钢板中的分层 c.齿轮的磨削裂纹 d.锻钢件中的夹杂物13.着色渗透探伤能发现的缺陷是(a)：a.表面开口缺陷 b.近表面缺陷 c.内部未焊透14.下面哪一条不是液体渗透试验方法的优点?(a)a.这种方法可以发现各种缺陷 b.这种方法原理简单,容易理解c.这种方法应用比较简单 d.用这种方法检验的零件尺寸和形状几乎没有限制15.下面哪一条不是渗透探伤的特点?(a)a.这种方法能精确地测量裂纹或不连续性的深度 b.这种方法能在现场检验大型零件c.这种方法能发现浅磁粉检测具有下列优点：1）能直观的显示出缺陷的位置、大小、形状和严重成都，并可大致确定缺陷的性质。

管道漏磁内检测

漏磁内检测作者：河南中拓石油工程技术股份有限公司1. 概述电磁检测是十分重要的无损检测方法，应用十分广泛。

当它与其它方法结合使用时能对铁磁性材料的工件提供快捷且廉价的评定。

随着技术的进步，人们越来越注重检测过程的自动化。

这不仅可以降低检测工作的劳动强度，还可提高检测结果的可靠性，减少人为因素的影响。

漏磁检测方法是一项自动化程度较高的磁学检测技术，其原理为:铁磁材料被磁化后，其表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场来发现缺陷。

从这个意义上讲，压力容器检测中常用的磁粉检测技术也是一种漏磁检测，但习惯上人们把用传感器测量漏磁通的方法称为漏磁检测，而把用磁粉检测漏磁通的方法称为磁粉检测，且将它们并列为两种检测方法。

磁粉检测只能发现表面和近表面裂纹缺陷，而且检测时需要表面打磨，仅适合工件停产的检测；漏磁检测除能发现表面和近表面裂纹的缺陷外，还可从外部发现工件内部的腐蚀坑等缺陷，而且不需要对工件表面进行打磨处理，适用于工件在线检测。

而工件在线检测是目前用户最急需的方法，它可以减少不必要的停车，降低检验成本。

另外，漏磁检测还能对缺陷深度和长度等进行定量。

虽然目前在工件检测中，漏磁检测技术的应用较少，但它具有磁粉检测所不具备的优点，所以其应用前景非常广阔。

2 漏磁检测的原理及特点利用励磁源对被检工件进行局部磁化，若被测工件表面光滑，内部没有缺陷，磁通将全部通过被测工件；若材料表面或近表面存在缺陷时，会导致缺陷处及其图1 漏磁检测原理图附近区域磁导率降低，磁阻增加，从而使缺陷附近的磁场发生畸变(图1)，此时磁通的形式分为三部分，即①大部分磁通在工件内部绕过缺陷。

②少部分磁通穿过缺陷。

③还有部分磁通离开工件的上、下表面经空气绕过缺陷[z1。

第3部分即为漏磁通，可通过传感器检测到。

对检测到的漏磁信号进行去噪、分析和显示，就可以建立漏磁场和缺陷的量化关系，达到无损检测和评价的目的。

由于漏磁检测是用磁传感器检测缺陷，相对于磁粉、渗透等方法，有以下优点：(1)易于实现自动化漏磁检测方法是由传感器获取信号，然后由软件判断有无缺陷，因此非常适合于组成自动检测系统。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实践经验
磁粉检测在容器检验中的作用

田　双,王　冀
(大连市锅炉压力容器检验研究所,大连　116013)

THEROLEOFMAGNETICPARTICLETESTINGINVESSELINSPECTION
TIANShuang,WANGJi
(DalianBoilerandPressureVesselInspectionInstitute,Dalian116013,China)

中图分类号
:TG115.28

4 文献标识码:B 文章编号:100026656(2001)0520219202

1
　问题的提出
在实际工作中,我们常听到用户说:“这台容器
已经用X射线作过检查了,没发现缺陷,为什么还
要作磁粉检测呢?”用户提出这样的问题,源于用户
对X射线检测与磁粉检测的特点不了解,片面地认
为,X射线检测可以代替一切检验手段,只要X射线
检验合格了,就可以不用其它方法检验了,容器肯定
是合格的了。其实这种认识是错误的。

2　X
射线的检测范围及优缺点
2.1　X
射线的检测范围
X射线是检测内部缺陷的无损检测方法,
它在
锅炉、压力容器、船体、管道和其它结构的焊缝和铸
件方面应用十分广泛。
2.2　X
射线检测的优缺点
X
射线检测可以显示缺陷的形状、平面位置、性
质和大小,底片可以长期保留。对于气孔、夹渣、缩
孔等体积性缺陷,在X射线透照方向有较明显的厚
度差,即使很小的缺陷也较容易检查出来。而对于
裂纹那样的面状缺陷,只有与裂纹方向平行的X射
线照射时,才能够检查出来。而用同裂纹面几乎垂
直的射线照射时,就很难查出。这是因为在照射方
向几乎没有厚度差的缘故。JB4730-1994标准规定
了焊缝的透照厚度比K值的大小,环缝的A级和
AB级的K值≤111,B级的K值≤1106;纵缝的A
级和AB级的K值≤1103,B级的K值≤1101。焊

收稿日期:20002082
25

缝透照厚度比(图
1
)
为

K=
T
′
T
式中　T———母材厚度
T
′———射线束斜向透照最大厚度
θ
———横向裂纹检出角

图1　焊缝透照厚度比示意图
规定K值的原因是K值与横向裂纹检出角θ有关
,

θ
=cos

-1

(
1/
K

)

。在裂纹开口度、裂纹长度和裂纹深

度相同的情况下,K值越小,X射线穿过工件时,由
横向裂纹引起的衰减越小,照射到胶片上的强度越
强。经暗室处理后,胶片的黑度越黑,发现裂纹的可
能性越大。反之K值越大发现裂纹的可能性越小。
对怀疑是裂纹而又无法断定的缺陷,可以通过改变
透照方向的方法,获得最佳的影象,才容易判断。例
如在图2管道检验中,位置2的横向裂纹比位置
1

更容易发现。

3
　磁粉检测的范围及优缺点
3.1
　磁粉检测的范围
磁粉检测适用于磁性材料的表面和近表面缺陷

・912・

第23卷第5期
2001年5月无损检测NDTVol.23　No.5May　2001
图2　管道射线检测示意图
检测,不适用于非磁性材料和工件内部缺陷的检测。

它可广泛应用于各个工业领域,在铸、锻件的制造过
程以及焊接件和机械零件的加工过程中,特别是在
锅炉、压力容器和管道等的定期维修中,磁粉检测都
是最重要的常用无损检测手段。
3.2
　优点和缺点
磁粉探伤具有操作简便、检查迅速、灵敏度高的
优点,根据磁粉聚集的形状、宽窄和位置可判断缺陷
的形状、大小和位置,但不能确定缺陷的深度。

4
　检测实例
1999年夏天检验某单位在用液化气储罐,
按压
力容器检验规范要求,丁字口部位作射线检测,其余
焊缝作100%磁粉检验。
4.1
　容器基本条件
容器设计压力为116MPa;材质为16MnR;公称
壁厚为16mm;容积为
40m

;
容器类别为Ⅲ类。

4.2
　射线检测
4.2.1
　检测参数
使用日本理学2505型X射线机,电压为
180kV,电流为5mA,焦距为600mm,
曝光时间为
3min
。

4.2.2
　检测结果
共拍片六张,全部为丁字口部位,底片经手洗
后,灵敏度和黑度达到标准规定要求,经评定未发现
缺陷。
4.3
　磁粉检测
4.3.1
　检测准备
焊缝及两侧母材打磨良好,表面无油污、铁锈等
影响检验的物质存在。采用CXX2E型旋转磁场探
伤仪。经A215/100试块测试,灵敏度达到要求。
4.3.2
　检测结果
在封头X射线检查过的丁字口焊缝上方
100mm处发现两条横向裂纹,已长到焊缝边缘,
焊缝
打磨至与母材平齐,裂纹仍未消除,裂纹至少有
3mm
深。
4.3.3
　复验
对发现缺陷部位进行复验,验证缺陷确实存在
,

不是伪缺陷。

5
　结论
从这个例子我们可以看出,用X射线检测没有
发现缺陷,用磁粉检测却发现了表面裂纹。而裂纹
等开口缺陷是一种危害性最大的缺陷,它除降低焊
接接头的强度外,还因裂纹的末端呈尖锐的缺口,在
焊件承载后,引起应力集中,成为结构断裂的起源。
所以说,无论是X射线检验,还是磁粉探伤都有其
各自的特点,同时也存在各自的不足,无论单独使用
那一种检测方法都是不行的,为了更全面地检验与
评价材料和产品的质量性能和安全等级,必须采用
多种方法组合检验。从这个角度我们就不难理解为
什么作完X射线检验后,又要作磁粉检验了。

(上接第218页)
(3)
在新冷凝器投运之前,有必要进行100%列

管束的涡流探伤和测厚,以便准确掌握列管的原始
真实壁厚和材质质量,防患于未然;并将检测结果存档,以便今后列管检测时作参考之用。(4)在新冷凝器投运后,如果工艺参数控制不好或使用不当也会发生问题,即使短期内不会导致整个系统停车,对设备使用寿命影响也极大。建议周期性地有针对性地连续对部分列管分别进行涡流探伤和测厚;在开始发现应力腐蚀缺陷后,建议周期性地对列管总数的10%进行全长涡流测厚,对列管上、下管板段2m范围分别进行100%涡流探伤。(5)鉴于目前许多尿素生产厂为了提高产量,增加经济效益,将检修周期由过去的一年改为一年
半或两年,加之设备运行年限较长,冷凝器列管缺陷
和壁厚的全面检测显得尤为重要。所以在设备开始
出现堵管后,一般建议每次检测时,对列管上、下管
板段3或4m范围分别进行100%涡流探伤和测厚
;

列管总数的10%分别进行全长涡流探伤和测厚。
(6)
对列管的非正常损坏必须认真分析,找出

原因,加以改进,以杜绝同类事故的再次发生。

・022・

田　双等:磁粉检测在容器检验中的作用
