杂牌及组装彩电I2C总线调整方法总汇
杂牌机集合
组装机故障da集合，da练兵。
1，cpu为LC863532A 5Z00 1ZR0,开机屏幕出现“电网电压过低,请关机”的字样，还能看电视，没有信号时，“电网电压过低,请关机”的字样，上下抖动。
调式总线LOW AC-IN 63和HIGHＡＣ－ＩＮ０，还是没有用。
就想到是ＣＰＵ检测电压外围电路的故障。
检查测量ＣＰＵ１１脚为４Ｖ，正常应该是１.６Ｖ，也可以断开１１脚的外围电路，测量该脚。
该脚过来的电源供电负压电容１０ＵＦ没有容量，换之正常。
《出现该故障：总线调式和检修ｃｐｕ电压检测端外围电路．＞2，求助率很高的I2C调整故障汇总1。
音量调到1便是最大：将STEREO OPT,WOOFER OPT, PWM音量控制选择)调为0。
2。
图像有规律闪动不止：IC SELECT(解码芯片选择）错误。
3。
无U段节目：将BAND OPTION（波段选择）调为2。
4。
无AV切换：将AV.OPTION（AV选择）调为2或1。
5。
负像、光栅较亮或较暗甚至“白屏”、“黑屏”、“田”字方框：将C.B/W(黑白平衡设置）调为0。
6。
图像上下跳动一分钟后才正常：将RF.AGC调低。
7。
黑屏与图像交替出现：将COMB(梳状电路设置）调为0。
8。
出现“电网电压过高，请关机”：排除硬性故障，将POWER HIGH及POWER LOW数值调高。
9。
开待机程序互反或按任何键关机：MOD1数值不合适。
10。
调场幅、线性无效（排除硬性故障）：将MOD0调低。
11。
音量、亮度、彩色等调节时只有高中低三档：遥控关机再开机。
电源电压偏高：1，杂牌机的电源待机电路设计太简单化，建议把电源1015换成A966,电压稳定性要可靠些2，可调，改1K电阻。
3，故障为跑台无彩色：按常规换中周，故障依旧。
先后，换预中放管，76810，存储器（写有数据，空白不开机，没找到数数据。
但把数据复制下来了，备用）故障依旧。
将以前旧版的4.43晶振换上，搜索节目，存储正常，不再跑台，但就是无彩色。
彩星2168彩电IIC总线进入与调整
彩星2168彩电IIC总线进入与调整项目工厂调试项目数据内容说明01 RCUT 85 红暗平衡02 GCUT 7E 绿暗平衡03 BCUT 99 兰暗平衡04 GDRV 40 绿亮平衡05 BDRV 43 兰亮平衡06 CNTX 30 对比度最大值07 BRTC 28 亮度最大值08 COLC 30 N制色度中间值09 T NTC 30 色度中间值10 COLP 33 P制亮度中间值11 COLS 2E S制色度中间值12 SCNT 0E 副对比度13 CNCT 1D 副对比度中间值14 CNTN 06 副对比度最小值15 BRTX 2F 副亮度最大值16 BRTN 18 副亮度最小值17 COLX 25 副色度最大值18 COLN 00 副色度最小值19 TNTX 42 副色调最大值20 TNTN 35 副色调最小值21 ST3 09 TV-3.58清晰度22 SV3 09 AV-3.58清晰度23 ST4 09 TV-4.43清晰度24 SV4 09 AV-4.43清晰度25 SHDX 16 清晰50Hz帧中心度最大值26 SHDN 05 清晰度最小值27 TXCX 3A28 RGCN 2E29 VMO 2C VCT数据030 VM1 2E VCT数据131 HPOS 08 50HZ行中心32 VP50 04 50HZ帧中心33 HIT 18 50HZ帧副度34 HPS 05 50/60HZ帧中心35 VP60 01 60HZ帧中心36 HITS 0037 VILN 0C 50HZ帧线性38 VSC 0A 帧S校正39 VLIS（C） FF 50/60HZ帧线性40 DPC 00 机行校正41 DPCS 0042 KEY 0043 KEYS 0044 WID 00 50HZ行幅45 WIDS 0046 VCP 00 帧补偿47 CNR 00 顶角修正48 HCP 00 行补偿49 SBY 08 SECAMB－Y50 SRY 08 SECAMR－Y51 RAGC 18 高放AGC52 AFT 23 中放ACO53 HATC 00 AFC增益54 V25 50 音量25%55 V50 56 音量50%56 BRTS 06 副亮度57 VM2 30 CTS－763A58 MODO 00 模式数据059 MOD1 92 模式数据160 MOD2 0A 模式数据261 SELF 00 自检62 SELF ACO 80 自检ACO63 SELF AGC 69 自检AGC64 SELF BRTC 75 自检亮度中间值65 SELF CNTC 23 自检对比度中间值66 SELF TNTC 00 自检色度中间值67 SELF COC 2068 LOGO 0369 LANG 0170 IFFREQ 04。
彩色电视机I2C总线进入调整大全
2C总线型彩电调整进入大全一、松下机芯适用机型：松下的、、12G、、12G、15G、、等。
、故障自检状态：进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。
、更换存储器后的*作：关断电视机，在测试点（（））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 退出：关断电源即可、维修状态：进入：将电视机的音量调整至，再按定时关机键，然后同时按下遥控器上的和电视机上的音量向下调整键。
退出：关断电源即可.二、松下机芯适用机型：等进入：用一个电阻将存贮器所在的电路板（）上的接插件的和脚串联，即可三、松下机芯-2A机芯适用机型：松下的、42G、、-2952G等、维修状态的副调整模式进入：按主板上的维修开头一次退出：按遥控器上的"正常"键。
、维修状态的白平衡调整模式进入：按主板上的维修开头两次，再按一次维修键场扫描关断，再按就恢复，来回循环。
退出：按遥控器上的"正常"键。
四、松下机芯适用机型：松下的、、、等、旅店模式进入：同时按电视机上的频道"^"与遥控器上的"关定时器" 取消：同时按电视机上的"音量"与遥控器上的"关定时器"、维修状态的副调整模式进入：同时按电视机上的"音量"与遥控器上的"重呼"，屏幕显示"" 退出：按遥控器上的"正常"键两次、维修状态的白平衡调整模式进入：同时按电视机上的"音量"与遥控器上的"重呼"，然后按"定时"键退出：按遥控器上的"正常"键两次五、松下机芯适用机型：松下的88G等、维修状态的副调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量"，按遥控器上的键来改变调整项目退出：按遥控器上的"正常"键两次、维修状态的白平衡调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量"，然后按"定时"键，如再按"定时"键则显示水平一条亮线以方便白平衡调整，按遥控器上的键来改变调整项目退出：按遥控器上的"正常"键两次该机的维修状态有四种模式，即行业模式、常量调整模式、显像管调整模式及白平衡调整模式等，其中后三种模式可进行项目选择及其对应参数的调整。

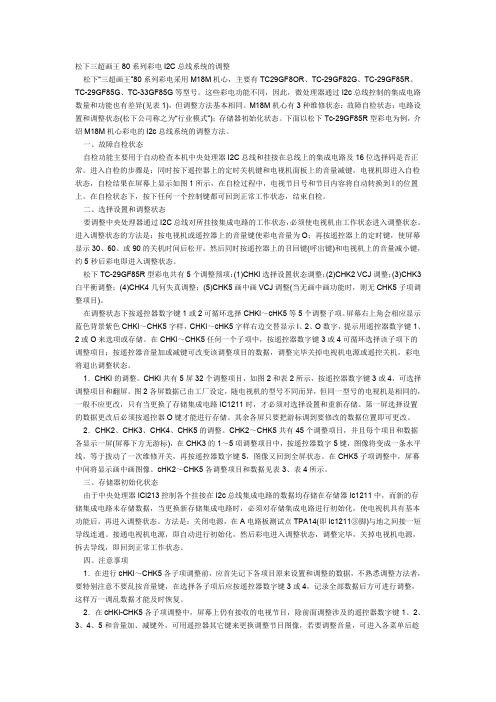

松下三超画王80系列彩电I2C总线系统的调整
松下三超画王80系列彩电I2C总线系统的调整松下“三超画王”80系列彩电采用M18M机心，主要有TC29GF8OR、TC-29GF82G、TC-29GF85R、TC-29GF85G、TC-33GF85G等型号。
这些彩电功能不同，因此，微处理器通过I2c总线控制的集成电路数量和功能也有差异(见表1)，但调整方法基本相同。
M18M机心有3种维修状态：故障自检状态；电路设置和调整状态(松下公司称之为“行业模式”)；存储器初始化状态。
下面以松下Tc-29GF85R型彩电为例，介绍M18M机心彩电的I2c总线系统的调整方法。
一、故障自检状态自检功能主要用于自动检查本机中央处理器I2C总线和挂接在总线上的集成电路及16位选择码是否正常。
进入自检的步骤是：同时按下遥控器上的定时关机键和电视机面板上的音量减键，电视机即进入自检状态，自检结果在屏幕上显示如图1所示，在自检过程中，电视节目号和节目内容将自动转换到l的位置上。
在自检状态下，按下任何一个控制键都可回到正常工作状态，结束自检。
二、选择设置和调整状态要调整中央处理器通过I2C总线对所挂接集成电路的工作状态，必须使电视机由工作状态进入调整状态。
进入调整状态的方法是：按电视机或遥控器上的音量键使彩电音量为O；再按遥控器上的定时键，使屏幕显示30、60、或90的关机时间后松开，然后同时按遥控器上的召回键(呼出键)和电视机上的音量减小键，约5秒后彩电即进入调整状态。
松下TC-29GF85R型彩电共有5个调整预项：(1)CHKl选择设置状态调整；(2)CHK2 VCJ调整；(3)CHK3白平衡调整；(4)CHK4几何失真调整；(5)CHK5画中画VCJ调整(当无画中画功能时，则无CHK5子项调整项目)。
在调整状态下按遥控器数字键1或2可循环选择CHKl～cHK5等5个调整子项。
屏幕右上角会相应显示蓝色背景紫色CHKl～CHK5字样，CHKl～cHK5字样右边交替显示l、2、O数字，提示用遥控器数字键1、2或O来选项或存储。
“SA”系列三洋超级芯片彩电IIC 总线调整资料
“SA”系列三洋超级芯片彩电IIC 总线调整资料适合机型：T14SA128 T21SA120 T21SA236 T21SA267 T21SA073 T21SA390等机芯采用三洋超级芯片型号：LA76931 康佳内部掩膜软件编号：CKP1504S工厂菜单进入方法：使用KK－Y271A 用户遥控器，按遥控器“菜单”键后，再连续按3 次“智能显示”键，屏幕顶部出现一排“FACTORY MENU 00 V1.0、07 ”等英文字母表示进入了工厂模式；当红色光标在最顶端选项时，按遥控器音量＋—键可以进行工厂菜单FACTORYMENU00、FACTORYMENU01、FACTORY MENU02和选项菜单OPTION MENU 00、OPTIONMENU 01 翻页；按遥控器“静音”键后进入工程菜单ENGINEER MENU01, 同样当红色光标在最顶端选项时，按音量＋－键可以进行工程菜单ENGINEER MENU02－ENGINEERMENU09 翻页。
用遥控器频道＋－键进行子菜单项目选择，按音量＋－键进行项目数据调整，调整完毕必须按“回看”键保存后退出工厂模式，否则调整数据会丢失。
工厂菜单退出方法：按遥控器“回看”键退出。
工厂模式菜单内容序号项目项目功能说明预调参数备注FACTORY MENU 00 V1.0、07 00 号工厂菜单1 H-PHASE 行相位112 OSD-H-POSITION 屏显水平位置253 V-SIZE 场幅824 V-POSITION 场水平位置15 V-LINERRITY 场线性226 V－SC 场S校正47 V－KILL 场扫描开关0 设置1时水平亮线8 SUB－BRIGHT 副亮度859 RF－AGC－DELAY 高放AGC延迟调整25红色光标在“FACTORY MENU 00 V1.0、07”选项时按音量＋键出现以下项目序号项目项目功能说明预调参数备注FACTORY MENU 01 V1.0、07 01 号工厂菜单1 H－BLK－L 左边行消隐22 H－BLK－R 右边行消隐23 TUNER 0:QJ 1:ALPS 高频调谐器选择1 0 庆佳1ALPS4 VOL LINEAR MEASURE 音量线性5 B-Y DC LEVEL B-Y直流电平TV信号6 R-Y DC LEVEL R-Y直流电平TV信号7 B-Y DC LEVEL-YUV B-Y直流电平YUV 分量信号8 R-Y DC LEVEL-YUV R-Y直流电平YUV 分量信号红色光标在“FACTORY MENU 01 V1.0、07”选项时按音量＋键出现以下项目序号项目项目功能说明预调参数备注FACTORY MENU 02 V1.0、07 02 号工厂菜单更多彩电维修资料请到 《彩电维修资料网》查询吧！1 RED-BIAS 红基色偏置电压1282 GREEN-BIAS 绿基色偏置电压1283 BLUE-BIAS 蓝基色偏置电压1284 RED-DRIVE 红基色驱动电压905 GREEN-DRIVE 绿基色驱动电压106 BLUE-DRIVE 蓝基色驱动电压90红色光标在“FACTORY MENU 02 V1.0、07”选项时按音量＋键出现以下项目序号项目项目功能说明预调参数备注OPTION MENU 00 00 号选项菜单1 BACK COVER OPTION 背景选择02 Q-ASM OPTION 组件选择13 OPT-AV-SYSTEM AV 信号选择04 Y-IN 0:P48 1:P54 亮度信号输入设置05 OPT-YUV YUV 分量信号选择16 LANGUAGE SWCE 语言开关选择07 ENG 0 CHI 1 英文/中文选择18 CH BLACK BACK 换台黑屏功能设置0 部分机器无此选项红色光标在“OPTION MENU 00”选项时按音量＋键出现以下项目，继续按音量＋会返回到“FACTORYMENU 00 V1.0、07”项目。
索尼S系列彩电KV-S29MH1S34MH1(G1机芯)I2C总线调整数据
索尼S系列彩电KV-S29MH1/S34MH1(G1机芯)I2C总线调整数据
*1：50为PAL制输入信号时的标准数据，60为NTSC制输入信号时的标准数据
*2：标有“O”符号的项目，其调整数据对于场频为50Hz/60Hz时是不同的，而标有“*X”符号的项目，其调整数据在场频50Hz或60Hz时相同
注：08 H-PHA在数据00~07内调整
34 VM功能不起作用
46 OSDOE设置为0
48 DEGAUSS设置为0
39 PIP-L在使用M37204M8-A10SP（MM`t IC005）时设置为08
50 MUTE在使用M3720M8-A10SP时不能选择
32 SBSHP在使用M37204M8-A10SP时设置为03，在使用M3720M8-XXX时设置为0 （2）图像质量调整
第28~233项调整项目，副控制调整，在电视对比度、色调、色度、亮度等控制置于50%位置时，若图像不在最佳位置，应对相应的副对比度、副色调、副色度（副彩色）、副亮度进行调整，第32，33项副清晰度和平衡控制应设为标准值。
（3）显示位置调整
调整项目号为35~43，第35项，M-DSP，主屏幕水平显示位置，对此项目调整时，屏幕的行幅将从右侧沿水平方向变化，第36 项，S-DSP，画中画屏幕水平显示位置，对比项进行调整时，子屏幕的行幅将从右侧沿水平方向变化，第37项，PIP-H，画中画水平位置校正，第38项，-PIP-V，画中画垂直位置校正，第42项，PIPVS，画中画垂直校正，第43项，PIPHS，画中画水平正，当在维修状态按画中画“POSITION”（位置）时，位置将自动循环变化，第39~4项及第47项应设置为标准值，第44项，TXPIC，图文电视图像，此项目的目的是当接收图文电视时校正亮度，标准值是05。
组装液晶,杂牌液晶的常用总线进入方法
方法1 遥控器按下菜单键后显示OSD菜单，再按6480进入工厂，3秒内完成方法2 遥控器按下菜单键后显示OSD菜单，再按6087进入工厂，3秒内完成方法3 遥控器按下菜单键后显示OSD菜单，再按5451进入工厂，3秒内完成方法4 遥控器按下菜单键后显示OSD菜单，再按3867进入工厂，3秒内完成方法5 虹星板杂牌液晶进总线，按菜单，再按9527进入工厂，3秒内完成方法6 按菜单,再按1147方法7 按菜单,再按9527。
方法8 乐华板是菜单＋１１４７方法9 菜单+1234方法10 菜单+2508方法11 按菜单键然后输入2580方法12 顶科6M48 总线进入方法信号源+1973即可或按信号源在按2580方法13 在音量菜单下将平衡项置为0，然后顺序按1-9-6-9即可进入。
参考MST6M48RVS机芯电路调试。
志诚T482_V1 T482-V1液晶万能板总线进入方法MST6M48RHS-LF-Z1-SJHKC液晶菜单状态下按9527 或菜单2580板号是QT553M V0.3 按信号源在按2580TSU59V2-LCD平板电视通用数字主板工厂模式设置教程[佚名][2013年4月18日][0]TSU59V2-LCD平板电视通用数字主板工厂模式设置教程通用兼容代换时出现花屏鬼影文字重影时需要设置项如下:1.用遥控器按菜单键,再输入密码进入工厂模式设置项:2.选择特殊设置项进入3.再选择屏参设置项进入4.设置项如下:密码:9527 ……液晶电视驱动板工厂模式常用设置T.VST29.03 工厂模式进入方法: 1.遥控器按下菜单键:2.屏显示菜单后,连接输入1147.3.进入工厂模式主菜单.4.常用设置. 选中: PANEL CONFIG按右键进入. 花屏鬼影故障: 左右键切换LVDS MAP ……4.通用液晶电视高清数字主板工厂模式调试实例图示[华升][2012年10月16日][0]通用液晶电视高清数字主板工厂模式调试实例图示1.按下菜单键,输入密码,进入工厂设置:先中参数设置,确认进入2.先中屏参设置,确认进入常需设置项: 开机模式----保存\开\关三种模式, 一次开机选:开; 二次开机选:关.开机LOGO ----开机画面可选三种,LG SONY 三星……5.KM6X16JS_TVL通用液晶电视高清主板工厂模式屏参设置[佚名][2012年9月22日][0]KM6X16JS_TVL通用液晶电视高清主板工厂模式屏参设置需要进入屏参调试时进入屏参设置项调试:按下切换键---输入密码---选中RECOO FUNCTION---右键进入---选中PANEL-ADJUST---右键进入即可进入屏参设置项: 第一行:奇偶位数调整第二行VDS模式切换第三行:位数调整6BIT&……6.MST6M18-V2液晶电视高清通用主板升级方式与工厂模式设置[华升][2012年1月11日][0]进入方法：用遥控器--按下菜单键--显示菜单--输入密码--工厂模式—SPECIAL SET--确认进入色彩不对花屏鬼影时修改设置项：选中LVDS TI MODE ：按左右键切换到最佳显示效果，无效还原。
康佳彩电IIC总线调整和进入
康 佳 LC26CS20 彩 电 IIC 总线进入 与调整 康 佳 P32ST298 彩 电 IIC 总线进入 与调整 康 佳 LC32BT23 GD 彩 电 IIC 总 线 进入与调 整 康 佳 PD50BT12 H 彩电 IIC 总线进入 与调整
康 佳 LC22CS26 彩 电 IIC 总线进入 与调整 康 佳 P25ST281 VOD 彩 电 IIC 总 线 进入与调 整 康 佳 LC32BT20 GV 彩 电 IIC 总 线 进入与调 整 康 佳 PD63BT20 C 彩电 IIC 总线进入 与调整
康 佳 LC40TS86 DC 彩 电 IIC 总 线 进入与调 整 康 佳 LC37BT26 彩 电 IIC 总线进入 与调整 康 佳 LC46BT28 彩 电 IIC 总线进入 与调整 康 佳 3801A 机 芯彩电彩 电 IIC 总 线进入与 调整 康 佳 LC26HS60 B 彩电 IIC 总线进入 与调整
康 佳 LC46TS86 N 彩电 IIC 总线进入 与调整 康 佳 LC40BT26 彩 电 IIC 总线进入 与调整 康 佳 LC26BT11 GD 彩 电 IIC 总 线 进入与调 整 康 佳 LC32AS28 Q 彩电 IIC 总线进入 与调整 康 佳 LC26HS81 GV 彩 电 IIC 总 线 进入与调 整
康 佳 LC37CS12 彩 电 IIC 总线进入 与调整 康 佳 LC32TS86 C 彩电 IIC 总线进入 与调整 康 佳 LC37BT20 GV 彩 电 IIC 总 线 进入与调 整 康 佳 LC32BT20 (2BOM) 彩 电 IIC 总 线进入与 调整 康 佳 LCTM4011 彩 电 IIC 总 线进入与 调整 康 佳 LC22HS69 GV 彩 电 IIC 总 线 进入与调 整
彩电中I^2C总线系统调整
彩电中I^2C总线系统调整
谷笑娜;张少峰
【期刊名称】《山东工程学院学报》
【年(卷),期】2002(16)4
【摘要】介绍了彩电中 I2 C总线系统的控制和调整原理 ,以及实例机型的调整方法 .
【总页数】5页(P29-33)
【关键词】系统调整;I^2C总线;彩电;彩色电视;控制技术
【作者】谷笑娜;张少峰
【作者单位】山东理工大学
【正文语种】中文
【中图分类】TN949.12
【相关文献】
1.松下机芯大屏幕彩电I^2C总线系统的调整方法 [J], 孔凡胜
2.组装彩电系列数码彩电主板进入I^2C总线调整资料 [J], 刘绵珠
3.TCLHID435B.r背投彩电I^2C总线系统调整 [J], 杨力
4.松下M17机心彩电I^2C总线系统调整 [J], 程敏
5.索尼KV—G25T1彩电I^2C总线系统调整及数据 [J], 刘殿臣
因版权原因，仅展示原文概要，查看原文内容请购买。
飞利浦系列I2C总线彩电维修模式的进入和调整方法
25SX8661/57R、 25SX8661/58R、 25SX8661/75R、 25SX8661/93R、 29SX8876/93R、 29SX8661/93T等
维修模式
进入方法
在电视机正常收看状态下，按下控制面板上的测试键（即维修状态开关，位于电视机上部键盘电路板的后面，需要打开电视机后盖才能看到），即可进入维修模式。
维修模式
进入方法
在电视机断电状态下，将主板上的测试点M28和M29用导线短接。然后再接通电视机电源，即可进入维修模式。
调整方法
进入维修模式后，电视机屏幕上会显示“ANUBIS-SIV28”、“ADRxxx”（地址码）“DATAxxx”（数据码）等字符。将将短接线取下后，用遥控器上的音量加/减键可选择调整项目ADR或DATA，参考电视机后盖上的地址码和数据码。用遥控器上的频道增/减键或数字键0～9可改变这两个项目的数据。每调整好一个项目的数据，都要按一下遥控器上的STORE键对数据存储。
进入维修调整模式后屏幕上显示s字符和红色sam菜单此时可将m28与m29之间的短接线去掉sam菜单包括akb显像管白平衡自动调整whitetone白平衡调整vsd关闭场扫描tuner高频调谐器调整geometry光栅几何尺寸失真校正调整和audio音频调整共6个子菜单用遥控器上菜单的键选择子菜单用音量加减键或菜单的键进入所选的子菜单进入子菜单后再用键或频道增减键选择子菜单中的调整项目用键或音量加减键调整所选项目的数据
存储器型号
ST24C08B
采用该机芯的彩电
G88A机芯：29P1745A/93R,29PT780A/93RG88AA机芯：29PT780A/93R,29PT448A/93R
维修模式
进入方法
