10.5.8 门窗详图 门窗各部分名称如图10.17所示。
图10.17 木门窗的组成与名称
10.5.8.1 门窗详图的内容
门窗详图由门窗的立面图、门窗节点剖面图、 门窗五金表及文字说明等组成。
门窗立面图表明门窗的组合形式、开启方式、 主要尺寸及节点索引标志。
门窗的开启方式由开启线决定，开启线有实线 和虚线之分。
建筑详图是建筑细部的施工图，是对建筑平面、 立面、剖面图等基本图样的深化和补充，是建 筑工程的细部施工、建筑构配件的制作及编制 预算的依据。
10.5.3 建筑详图的种类
建筑详图可分为节点构造详图和构配件详图两 类。
凡表达房屋某一局部构造做法和材料组成的详 图称为节点构造详图(如檐口、窗台、勒脚、 明沟等)。
10.5.7.1 楼梯平面图
楼梯平面图是楼梯某位置上的一个水平剖面图。 剖切位置与建筑平面图的剖切位置相同。
楼梯平面图主要反映楼梯的外观、结构形式、 楼梯中的平面尺寸及楼层和休息平台的标高等。
在一般情况下，楼梯平面图应绘制三张，即楼 梯底层平面图、中间层平面图和顶层平面图。 如图10.13所示
10 建筑施工图

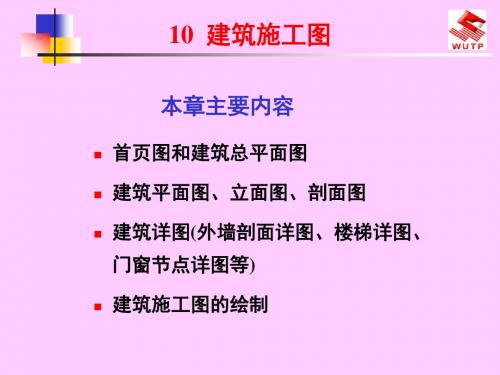

本章主要内容
首页图和建筑总平面图 建筑平面图、立面图、剖面图 建筑详图(外墙剖面详图、楼梯详图、
门窗节点详图等) 建筑施工图的绘制
本章内容
10.1 首面图和建筑总平面图 10.2 建筑平面图 10.3 建筑立面图 10.4 建筑剖面图 10.5 建筑详图 10.6 建筑施工图的绘制
图10.15 楼梯剖面图
10.5.7.3 楼梯节点详图
楼梯节点详图一般包括踏步、扶手、栏杆详图 和梯段与平台处的节点构造详图。
依据所画内容的不同，详图可采用不同的比例， 以反映它们的断面型式、细部尺寸、所用材料、 构件连接及面层装修做法等，如图10.16所示。
建筑施工图ppt
第三章 建筑施工图
第三章 建筑施工图
第3节 建筑平面图
建筑制图 第三章 建筑施工图
建筑平面图实际上是 房屋的水平剖面图(除屋 顶平面图外)，也就是假 想用水平的剖切平面在 窗台上方把整幢房屋剖 开，移去上面部分后的 正投影图，习惯上称它 为平面图。
建筑平面图主要表示建筑物 的平面形状、水平方向各部分(如 出入口、走廊、楼梯、房间、阳台 等)的布置和组合关系、门窗位置、 墙和柱的布置以及其它建筑构配件 的位置和大小等。
由于底层平面图是底层窗台上方的一 个水平剖面图，所以在楼梯间中只画出 第一个梯段的下面部分，并按规定，折 断线应画成倾斜方向。图中“上23级” 是指底层到二层两个梯段共有23个梯级。 梯段的东侧下3级通向女厕所。
底 层 的 砖 墙 厚 度 均 为 240mm ， 相 当 于 一 块 标 准 砖 (240mm×ll5mm×53mm) 的 长度，故通称一砖墙。图中所有墙身厚 度均不包括粉刷层的厚度。底层的东端 有较大的活动室和阅览室，中间设有一 根断面为正方形的钢筋混凝土柱子。该 柱在底层的断面尺寸为350mm× 350mm， 在二、三层中的断面缩小为 250mm×250mm ， 四 层 则 不 设 柱 子 。 柱 子的断面尺寸亦均不包括粉刷层的厚度。
建筑制图 第三章 建筑施工图
图3—1是某招待所在三层楼 面的窗台上方用水平剖切平面剖 开后的图，若与图3—6所示的三 层平面图对照识读，可以清楚地 看出它是一幢中间为走廊、两边 为房间的内廊式建筑。
建筑制图 第三章 建筑施工图
平面图的数量
底层平面图
标准层平面图
顶层平面图
屋顶平面图
一般地说，多层房屋就应画出各层平面图。 但当有些楼层的平面布置相同，或仅有局 部不同时，则只需要画出一个共同的平面 图(也称标准层平面图)。对于局部不同之处， 只需另绘局部平面图。某招待所的二层和 三层的内部平面布置完全相同，因此可以 合画为“二(三)层平面图”。但在平面图的 绘制方面，例如进口踏步、花台、雨水管、 明沟等只在底层平面图上表示。进口处的 雨篷等只在二层平面图上表示。二层以上 的平面图就不再画上踏步、进口雨篷等位 置的内容。图3—6、所示的“二(三)层平面 图”实际上是二层平面图，因为三层平面 图是无需画上雨篷的顶面图形的。除了底 层平面图和屋顶平面图与标准层平面图不 会相同而必须另外画出外，该房屋的四层 平面布置与二、三层平面布置也不同，所 以还需要画出该四层平面图(见图3—7)。
二层住宅楼建筑施工cad图(含平面图，共七张)
建筑施工图(1)-PowerPointPresenta
上页 下页 回总目录 回子4目录
4.1.3 房屋施工图的分类
1）建筑施工图（简称建施图）
主要用来表示建筑物的规划位置、外部造型、内部各房
间的布置、内外装修、构造及施工要求等。它的内容主要包
括施工图首页、总平面图、各层平面图、立面图、剖面图及 详图。
2）结构施工图（简称结施图）
主要表示建筑物承重结构的结构类型、结构布置、构件
砖 自然土壤 夯实土壤 沙、灰土
玻璃及其他 透明材料
木 纵剖 面
材
横剖 面
木质胶合板 （不分层数）
混凝 土
钢筋混 凝土
多孔 材料
金属 材料
上页 下页 回总目录 回子19目录
4.1.5 阅读房屋建筑施工图的步骤
• 一套完整的房屋施工图，阅读时应先看图纸目录和设计总 说明，再按建筑施工图、结构施工图和设备施工图的顺序 阅读。阅读建筑施工图，先看平面图、立面图、剖面图， 后看详图。阅读结构施工图，先看基础图、结构平面图， 后看构件详图。当然，这些步骤不是孤立的，要经常互相 联系并反复进行。
• 阅读图样时，还应注意按先整体后局部，先文字说明后图 样，先图形后尺寸的原则依次进行。同时，还应注意各类 图纸之间的联系，弄清各专业工种之间的关系等。
上页 下页 回总目录 回子20目录
4.2 建筑总平面图
• 将新建建筑物在一定范围内的建筑物、构筑物连同其周围的环 境状况，用水平投影方法和相应的图例所画出的图样，称为建 筑总平面图，简称总平面图或总图。
建筑专业施工图(裙房、塔楼制图) (1)
建筑专业-公建HSARCHITECTS1设计说明、材料做法2图纸统一标准制定（图层、线宽、线型、字体、图纸目录、图框、设计更改通知单）3图纸部分（裙房、塔楼部分）4消防（图纸、说明专篇）5管线综合、BIM配合6节能（计算、图纸、说明）7绿色建筑专篇8总图裙房塔楼宣讲目录1、图纸目录2、图纸比例3、裙房平面——拼接、拆分图4、轴线、轴号5、首层平面与用地红线、退线的关系6、防火分区示意图7、首层平面8、裙房屋面层平面9、塔楼标准层平面10、避难层平面图11、塔楼屋面平面12、立面图13、剖面图14、卫生间详图15、核心筒大样图16、楼梯详图17、墙身详图18、门窗详图19、图框内说明——附注20、商业疏散宽度计算裙房塔楼裙房、塔楼图纸目录裙房、塔楼图纸内容图纸目录需按照公司范图目录编制原则编制。
平面图立、剖面图门窗详图图纸顺序平面图立面图剖面图厨卫详图楼梯详图墙身大样门窗详图裙房、塔楼图纸比例设置■裙房、塔楼平面图选用比例1:100、1:150■裙房、塔楼立面图选用比例1:100、1:150■裙房、塔楼剖面图选用比例1:100、1:150核心筒大样图■裙房、塔楼楼梯详图1:50门窗详图■裙房、塔楼墙身节点图选用比例1:20、1:10、1:5裙房平面图如有拼接组合平面，图纸比例选用1:200、1:300，拆分平面图的界线需要至少有一个轴跨的图纸重叠，以保证施工方便和准确裙房塔楼裙房拼接平面图裙房塔楼裙房平面图需从布图、防火分区、疏散距离、疏散宽度方面着手设计。
裙房拆分平面图裙房塔楼按1:100比例拆分成三张平面图裙房拆分平面图裙房塔楼两张拆分图需要至少一个轴的图纸叠合，保证施工方便和准确。
裙房、塔楼轴线、轴号裙房塔楼编制轴线、轴号需注意的事项：1、应标注轴线总尺寸（或外包总尺寸）、轴线间尺寸柱距、跨度）2、裙房和塔楼轴号一起编制，适用于仅一栋塔楼，用一套轴网体系；例如：1,2，A ，B 。
3、裙房和塔楼分别编制轴网，两套轴网之前需有定位关系。
建筑施工图
建筑施工图一、施工图首页建筑施工图首页图是建筑施工图的第一张图样，主要内容包括图样目录、设计总说明、工程做法表和门窗表。
（一）图样目录图样目录说明工程由哪几类专业图样组成，各专业图样的名称、张数和图纸顺序，以便查阅图样。
（二）设计总说明设计总说明是对图样中无法表达清楚的内容用文字加以详细的说明，其主要内容有：建设工程概况、建筑设计依据、所选用的标准图集的代号、建筑装修、构造的要求，以及设计人员对施工单位的要求。
（三）工程做法表工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。
在表中对各施工部位的名称、做法等详细表达清楚，如采用标准图集中的做法，应注明所采用标准图集的代号，做法编号，如有改变，在备注中说明。
（四）门窗表门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。
在门窗表中应反映门窗的类型、大小、所选用的标准图集及其类型编号如有特殊要求，应在备注中加以说明。
二、建筑总平面图将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样，即为总平面图。
主要是表示新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。
总平面图中一般应表示如下内容：（一）新建建筑物所处的地形。
如地形变化较大，应画出相应的等高线。
（二）新建建筑物的位置，总平面图中应详细地绘出其定位方式。
（三）相邻原有建筑物、拆除建筑物的位置或范围（四）附近的地形、地物等，如道路、河流、水沟、池塘、土坡等。
应注明道路的起点、变坡、转折点、终点以及道路中心线的标高、坡向等。
（五）指北针或风向频率玫瑰图。
在总平面图中通常画有带指北针的风向频率玫瑰图（风玫瑰），用来表示该地区常年的风向频率和房屋的朝向。
（六）绿化规划和管道布置。
因总平面图所反映的范围较大，常用的比例为1:500、1:1000、1:2000、1:5000 等。
