线缆敷设安装工程监理质量控制要点和目标值

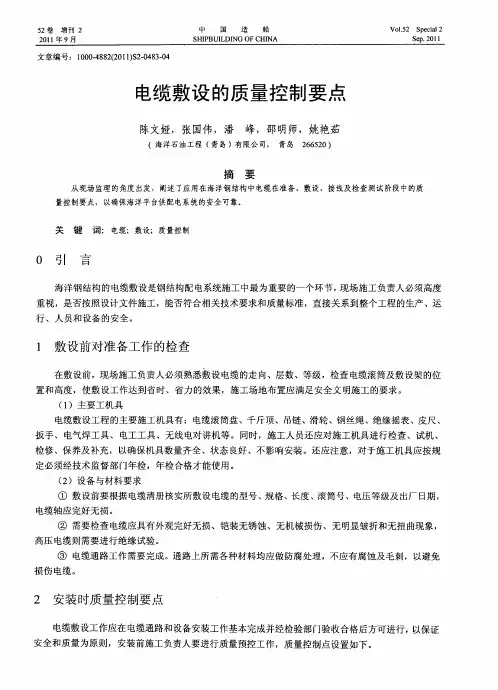

电缆敷设的质量控制要点
１ 敷 设 前对 准 备 工 作 的检 查
在 敷设 前 ，现场施 工 负责人 必须 熟悉 敷设 电缆 的走 向、层 数 、等 级 ，检 查 电缆 滚筒及 敷 设架 的位 置 和高 度 ，使 敷 设工作达 到 省时 、省力 的效 果 ，施 工场 地布 置应 满足 安全 文 明施工 的要求 。
关 键 词 ： 电缆；敷设；质量控制
０ 引 言
海洋 钢结 构的 电缆敷 设是钢 结 构配 电系统 施工 中最 为重要 的一 个环 节 ， 现场 施工 负责 人必 须高度 重视 ，是否按 照设 计文件 施工 ，能否符 合相 关技 术要 求和质 量标 准 ，直接 关 系到整 个工 程 的生产 、运
况 下 ，电缆 的弯 曲半径 不得 小于 ６ １ 的 电缆外径 。 ～ ０倍
（ ）电缆线 到位 后 ，初 步整理 电缆在 托架 上 的布 置 ，采用绑 线 进行 临时 绑托 。 电缆全 部敷 设完 ４
成 后 ，要使 用外 表镀 塑的 不锈钢 扎带 将 电缆 紧 固在 电缆托架 或 马脚 以及 Ｕ 型槽钢 、角钢 上 ，电缆 扎带 绑 扎 的间隔水 平方 向上 不应 超过 ７ ０ ５ ｍｍ，垂直 方 向上不 得超 过 ５ ０ ０ ｍｍ。
损伤 电缆 。
２ 安装 时质 量 控 制 要 点
电缆敷设 工作 应在 电缆通 路和 设备 安装 工作 基本完 成 并经检验 部 门验 收合格 后方 可进 行 ，以保 证 安全 和质 量为 原则 ，安装 前施 工 负责人 要进行 质量 预控 工作 ，质量 控制 点 设置 如下 。
４４ ８
敷 设完成 后 ，用密 封堵料 密封 。
电缆 两端 均按 照设 计要 求 留有 足够 的备用 长度 ，末端 根据 施工 图纸做 好标记 ，通过 填料 函进 入端 部 的 电缆 在填 料 函后应 留有 一定 的直 线段 ，其 长度应 为 填料 函长度 的 １ ． ，被 截止 时其端 部要 用 防 ５倍
监理工作的控制要点及目标值
监理工作的控制要点及目标值
一、监理工作控制要点
（1）把握施工单位施工质量
施工单位是施工质量的重要监督对象，应积极把握施工单位施工质量情况，定期组织对施工单位的施工质量进行检查评价，及时发现问题，按规定给予扣分或处罚，以切实改进施工单位施工质量，保证施工质量的安全、质量及进度的合格。
（2）把握施工进度
施工安排是决定工程建设进度的关键要素，对工程的质量和进度都有重大影响，施工进度评定是高质量施工的基础。
施工进度的设计应跟随国家、行业、地区等标准，注重施工进度的安全性和合理性，明确工程活动中各工序间的完成与开工时间，梳理每个施工单位施工进度，把握每个施工单位进度的节点定义、节点连接关系、紧急节点定义、施工阶段定义等情况，努力保障工程进度及质量的稳定提高。
（3）组织施工单位现场管理
施工现场的管理是影响施工质量的关键要素之一，要求施工单位在安全、施工质量、进度等方面有良好管理，以保证工程质量。
施工单位要落实质量保证措施，有效管控施工现场，同时要有专门的安全质量监督人员对施工单位施工现场的安全质量进行实时监督检查，确保现场施工安全可靠、质量符合要求。
光缆线路施工监理控制要点措施
光缆线路施工监理控制要点措施1、光缆线路施工的技术要求光缆线路工程施工图设计出版后以施工图设计及国家的相关规范为准。
2、光缆端别面向光缆看，在顺时针方向上松套管序号增大时为A端，反之为B端；A端标志为红色，B端标志为绿色。
3、光缆配盘配盘时应考虑光缆接头点的施工条件，不要将光缆接头置于长杆档，跨河档及跨路档内。
4、光缆布放光缆在布放前应进行单盘测试（衰耗、长度）并做好组织工作，布放时应统一指挥，统一行动。
布放中无特殊情况不得随意开断光缆，架空光缆布放后不要绷得太紧，每根角杆及顶档、吊档处光缆应适当预留。
布放时对光缆牵引力应严格控制，不得大于光缆允许张力（1500N）。
曲率半径不得小于光缆外径的20倍。
布放过程中应无扭转、打小圈、浪涌等现象发生。
光缆敷设牵引长度每次不大于1000M，超长时应采取分造价人才网次牵引的办法。
5、局内光缆局内光缆（电缆进线处－光分配架）应布放走线架或槽道上，用尼龙扎带扎牢固并持上小标志牌。
6、管道光缆及子管敷设管道内需新设三根子管布放管道光缆。
三根子管颜色采用红、蓝、白三色，三根子管应一次穿放完毕。
布放子管前，应将三根子管用铁线捆牢固，两人孔间子管不得有接头，在人孔中子管应伸出管道5CM，本期工程不用的子管，管口安装塞子。
本工程光缆应穿放在同色的子管内。
光缆在人孔内用纵剖聚氯乙烯螺旋管保护（螺旋管应伸入子管内），并用尼龙扎带绑固在电缆托板上。
为便于维护，本工程光缆在人孔内应挂上小标志牌。
7、引上光缆新设外径镀锌管做引上管道和引上保护管，内穿聚乙烯子管，引上光缆穿放在子管内，子管应延伸至光缆吊线下50CM处并绑扎在电杆上。
8、架空和埋式光缆8.1、架设光缆架空光缆利用吊线抱箍固定吊线，吊线与抱箍采用三眼单槽夹板固定。
挂钩采用25MM塑托挂钩，每隔50CM安装一只。
8.2、杆路部分对于有角杆拉线的电杆，新设一条拉线，具体要求如下：（1）、拉线及吊线辅助装置A、线路偏转转角大于60度时，分设顶头拉线。
监理工作控制目标及控制要点
实用文档监理工作控制目标及控制要点一：监理工作的控制要点及目标值监理工作的控制要点及目标值1工程材料质量控制及目标所有进场材料、成品、半成品、构配件必须要有合格证，需二次复测的必须见证取样,抽样送检，各种材料应符合国家技术标准或设计要求，合格后方可使用。
2工程质量控制目标1、控制工程材料合格率100%；2、工程质量合格率100%；3监理工作方法1、检查进场材料质量证明文件；平行检查，对于每一个检验批进行100%检查并做记录，在合格基础上进行验收；进行进度控制对照检查，发现偏差，要求承包单位进行调整或重新编制进度计划；巡视监督检查现场施工质量，并用看、敲、摸、照等方法进行检查；在监理过程中随时对施工质量进行实测实量检查；发现一般质量问题，及时口头通知承包单位现场立即整改，如不及时整改或整改后仍不合格，监理工程师及时下发《监理工程师通知单》并限时要求承包单位整改至合格并进行回执；2、在土建专业混凝土结构工程浇筑准备工作完成后签发浇筑令，砼浇筑过程中全程旁站监理，对于梁、板类构件底模拆除（特别是悬挑大跨度）应在做同条件养护试件强度的基础上进行，并应签发拆模令；4旁站监理方案4.1旁站监理程序当工程进展到相应分项工程或工序时，由施工单位提前24小时通知监理单位进行旁站监理，由监理工程师或监理员与施工单位质检员共同旁站监理；4.2监理人员的主要职责1、检查施工企业承包单位专职质检人员到岗，特殊工种人员持证上岗及施工机械，建筑材料准备情况；2、在现场跟班监督关键部位，关键工序的施工执行施工方案及工程建设强制性标准情况；?核查进场建筑材料，建筑构配件，设备质量证明文件，检验报告，合格证等并在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；3、做好旁站监理记录和监理日记,保存旁站监理原始资料.5质量控制措施及要点5.1混凝土结构工程质量控制措施5.1.1混凝土结构工程基本要求：5.1.1.1混凝土结构施工项目应有施工组织设计和施工技术方案，并经审查批准。
通信线路建设监理的质量控制

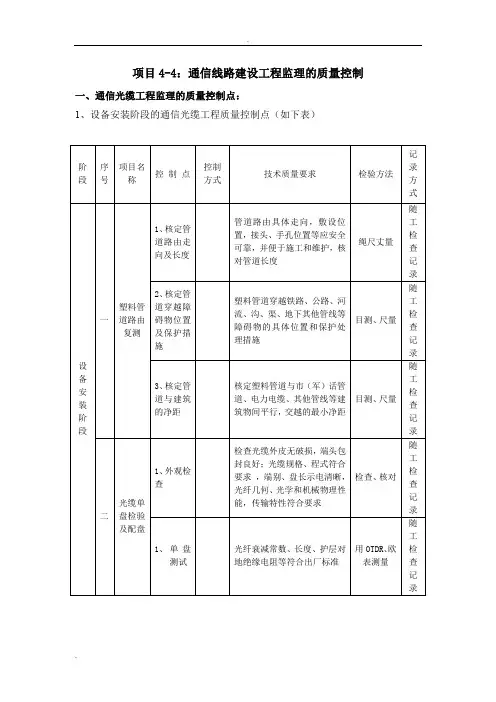

项目4-4：通信线路建设工程监理的质量控制一、通信光缆工程监理的质量控制点：1、设备安装阶段的通信光缆工程质量控制点（如下表）2、前期阶段的通信光缆工程质量控制点（如下表）3、施工阶段的通信光缆工程质量控制点（表1）4、施工阶段通信光缆工程质量控制点（表2）5、施工阶段通信光缆工程质量控制点（表3）6、施工阶段通信光缆工程质量控制点（表4）二、综合布线工程监理的质量控制点：综合布线工程监理的三个阶段：（一）工程设计阶段的质量监理设计招标是综合布线系统工程的首要环节，能否选择此设计单位，将直接影响到整个综合布线系统的后续工作。
所以，建设单位在草拟招标文件时，就应该在设计资质、设计业绩、服务质量等几个方面对投标单位提出要求。
在发标前，应对设计单位多做一些了解和调研。
设计开标后，对投标文件进行评议，审查投标单位提交的设计方案，按照以下内容评议：制定方案设计的依据；技术方案是否完整，是否符合规范标准要求；主要性能指标是否满足要求；设备选型是否合理可行；系统及功能是否满足要求；报价是否合理并符合要求。
最终根据选定的方案确定设计单位。
方案选定后，尽快签订设计合同书，并严格监督管理合同的实施情况。
在设计合同实施阶段，工程监理依据设计任务批准书编制设计资金使用计划、设计进度计划、设计质量标准要求，与设计单位协商，达成一致意见，贯彻建设单位的意图。
对设计工作进行跟踪检查、阶段性审查；设计完成后，要对设计文件进行全面审查，主要内容有：1、设计文件的完整性、标准是否符合规范规定要求、技术的先进性、科学性、安全性、施工的可行性；2、设计概算及施工图预算的合理性以及建设单位投资能力的许可性；3、全面审查设计合同的执行情况，核定设计费用。
在设计之前确定项目投资目标，设计阶段开始对投资进行宏观控制，持续到工程项目的正式动工。
设计阶段的投资控制实施的是否有效，将对项目产生重大影响。
同时，设计质量将直接影响整个项目的安全可靠性、实用性，同时对项目的进度、质量产生一定的影响。

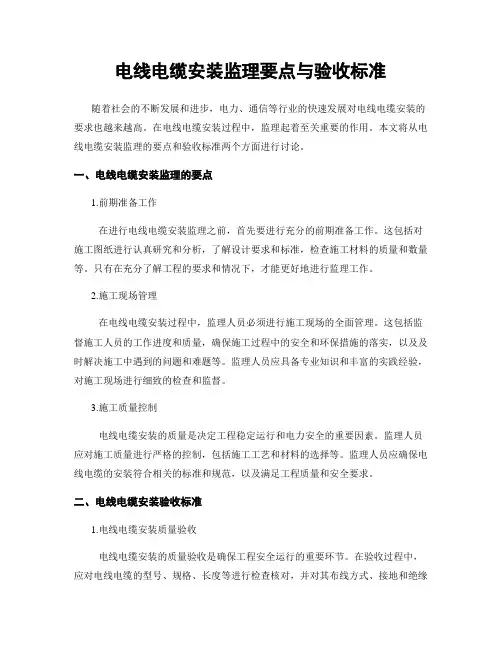

电线电缆安装监理要点与验收标准
电线电缆安装监理要点与验收标准随着社会的不断发展和进步，电力、通信等行业的快速发展对电线电缆安装的要求也越来越高。
在电线电缆安装过程中，监理起着至关重要的作用。
本文将从电线电缆安装监理的要点和验收标准两个方面进行讨论。
一、电线电缆安装监理的要点1.前期准备工作在进行电线电缆安装监理之前，首先要进行充分的前期准备工作。
这包括对施工图纸进行认真研究和分析，了解设计要求和标准，检查施工材料的质量和数量等。
只有在充分了解工程的要求和情况下，才能更好地进行监理工作。
2.施工现场管理在电线电缆安装过程中，监理人员必须进行施工现场的全面管理。
这包括监督施工人员的工作进度和质量，确保施工过程中的安全和环保措施的落实，以及及时解决施工中遇到的问题和难题等。
监理人员应具备专业知识和丰富的实践经验，对施工现场进行细致的检查和监督。
3.施工质量控制电线电缆安装的质量是决定工程稳定运行和电力安全的重要因素。
监理人员应对施工质量进行严格的控制，包括施工工艺和材料的选择等。
监理人员应确保电线电缆的安装符合相关的标准和规范，以及满足工程质量和安全要求。
二、电线电缆安装验收标准1.电线电缆安装质量验收电线电缆安装的质量验收是确保工程安全运行的重要环节。
在验收过程中，应对电线电缆的型号、规格、长度等进行检查核对，并对其布线方式、接地和绝缘等情况进行测试和检测。
同时，也要对施工过程中的质量记录和验收资料进行审核和整理，以保证安装质量的可靠性和完整性。
2.电线电缆安装安全验收为了保障电力设备和人员的安全，对电线电缆的安装进行安全验收是必不可少的。
验收过程中，应对电线电缆的敷设和布线情况进行检查，包括距离其他设备的间隔、导电物质的接触等。
同时，也要对防雷、防水、防火等安全设施的安装情况进行检验和测试，以确保工程的安全性和可靠性。
3.电线电缆安装环保验收在电线电缆安装过程中，环境保护是一个重要问题。
验收过程中，应对施工现场的环境影响进行评估和检查，确保施工过程中的废弃物和污染物的处理符合环保要求。
光缆线路施工监理控制要点措施
光缆线路施工监理控制要点措施光缆线路施工监理控制是保障光缆线路施工质量、顺利完成工程构建的重要一环。
在光缆线路施工过程中，需要对多方面进行全面的监督和控制。
本文将从施工前准备、施工过程、施工后验收等方面，探讨光缆线路施工监理控制的要点措施。
一、施工前准备阶段1. 准确的施工图纸在光缆线路施工前，《施工图》是必须要对所有施工工序进行详细而准确的描述。
图纸应该包括施工的路线、竖杆、狭缝、钢管、沟槽、接头盒等详细信息。
而且，工作的狭缝和坑槽宽度要与图纸相符合。
2. 施工节拍为了保证施工质量与进展，需要制定一个合理的施工进度。
可以通过施工周期图来规划每一个施工节点的时间和完成的任务。
在后续的施工过程中，还可以对其进行监督和修改。
3. 施工材料和人员需确保施工所需的材料和人员都到位。
对于施工材料，需要保证其质量符合施工图的要求，更好地采用同一批次的材料，以确保一致性。
人员方面，需要保证施工人员具备相关的技能和工作经验，这有助于保证施工过程的安全和质量。
二、施工过程控制1. 施工卫生施工过程中维护工地的清洁与卫生是至关重要的。
施工工地应保持整洁，施工的设备和材料应有固定位置，并且应定期清洁施工工具。
当一段工作完毕时，使用的材料应尽可能清理干净，避免对后续施工产生影响。
2. 施工现场保护施工现场保护应该是始终如一的，必要时还需加强防范。
对于易损坏的场地、绿化、设施和建筑物等，应在施工期间进行有效的保护，以防止无意的损坏。
3. 管理施工进度施工周期需要严格控制，以确保按计划进行施工。
通过在工作的各个阶段提交进度表并进行审核，有助于追踪进展情况并及时发现潜在的问题。
三、施工后验收阶段1. 施工检查在施工完成后，需要进行周全的检查，以确保施工的可靠性、安全性和质量。
相关人员对施工的线路、管道、接头等进行一一检查。
对于发现的问题有针对性的记录并及时予以纠正。
2. 质量验收施工完成后，还需要进行质量验收。
在验收时，将检查光缆线路的施工标准是否符合国家或行业相关规范标准的要求。
建筑电气知识：光缆敷设监理质量控制要点和目标值是什么
建筑电气知识：光缆敷设监理质量控制要点
和目标值是什么
光缆敷设监理质量控制要点和目标值
1）敷设光缆前应对光纤进行检查，光纤应无断点，其衰减值应符合设计要求光缆长度应符合施工图要求的敷设长度；架空光缆的接头应设置在杆旁1m范围；
2）敷设光缆时，其弯曲半径不应小于光缆外径的20倍；光纤的牵引端头应作好技术处理，可采用牵引力自动控制性能的牵引机进行牵引；牵引力应加于加强芯上，其牵引力不应超过150㎏，牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km；光缆接头的预留长度不应小于8m；
3）光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测，确认没有损伤时，再进行接续；
4）管道敷设光缆时，无接头的光缆在直道上敷设应有人工逐个人孔同步牵引；预先作好接头的光缆，其接头部分不得在管道内穿行；光缆端头应用塑料胶带包扎好，并盘成圈放置在托架高处；
5）光缆与电缆同管敷设时，应在暗管内预留塑料子管、将光缆敷设在子管内，使光缆与电缆分开布放，子管的内径应为光缆外径的1.5倍；
6）光缆的接续应由受过专门训练的人员操作，接续时应采用光功率计或其他仪器进行监视，接续损耗达到小；接续后应做好接续保护，并做好光缆接头护套；
7）光缆敷设后，宜测量通道的总损耗，并用光时域反射观察光纤通道全程波导震减持性曲线；
8）在光缆的接续点和终端应作永久性标志。
电缆敷设监理控制要点及措施
仅供参考[整理] 安全管理文书电缆敷设监理控制要点及措施日期：__________________单位：__________________第1 页共8 页电缆敷设监理控制要点及措施（一）施工质量事前监理控制1.材料进场按批查验合格证，合格证有生产许可证编号，按额定电压450/750V及以下聚氯乙烯绝缘电缆（GB5023.1～5023.7）标准生产的产品有安全认证标志。
2.外观检查：包装完好，电缆无压扁、扭曲、铠装不松卷，电缆外护层有明显标识和制造厂标。
3.电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。
4.安装电工、焊工、起重吊装工和电气调试人员应按有关要求持证上岗。
5.安装和调试用各类计量器具，应检定合格，使用时在有效期内。
6.电缆敷设前绝缘测试合格，才能敷设。
（二）施工质量事中监理控制1.电缆桥架安装和桥架内电缆敷设电缆桥架配线，适用于电缆数量较多或较集中的场所。
（1）桥架桥架采用角钢或槽钢制作，其尺寸与形成，应根据设计图纸要求、电缆的种类及数量、建筑结构的具体情况来决定。
制作完毕后，可将其固定在墙上或吊挂在楼板下。
①桥架作水平走向时，距地不得小于2.5m；作垂直走向时，距地不得小于1.8m。
但敷设在电气专用房内，可不受限制。
②桥架固定点的间距：作水平走向时，为1.5～3m，作垂直走向时，不得大于2m。
③根据需要，电缆在桥架上可能作多层敷设。
规范规定：控制电缆在桥架上不宜超过3层；交流三相电力电缆，在桥架上不宜超过2层。
高低压电力电缆，强电、弱电控制电应按顺序分层配置，一般宜由上而下配置。
在分层配置中，各层间距离控制电缆间不小于0.2m；电力电缆间不小于0.3m；弱电电缆与电力电缆间不小于0.5m（如有屏蔽盖板，可减为0.3m）桥架上部距顶棚或其他障碍物不应小于0.3m。
④当几组桥架在同一高度作平敷设时，各相邻的桥架间应留有适当的维护检修距离。
⑤当电缆桥架穿过防火墙、防火楼板时，应采取防火隔离措施。
电缆敷设中的电缆敷设质量保证和质量控制
电缆敷设中的电缆敷设质量保证和质量控制电缆敷设是建设工程中至关重要的环节之一，其质量的好坏直接影响到电缆的使用寿命和工程安全。
为了保证电缆敷设的质量，需要进行严格的质量保证和质量控制措施。
本文将从施工前期准备、施工过程中的质量保证措施以及验收和验收标准等方面进行阐述。
一、施工前期准备在进行电缆敷设之前，必须进行充分的准备工作。
首先，需要对敷设电缆的线路进行全面的勘测，了解地质情况、交通状况、地下管线等影响敷设的因素。
其次，需要对电缆进行质量检测，确保电缆的质量符合相关标准和规定。
同时，还需要制定详细的施工方案和施工工艺，明确施工的步骤和要求。
此外，合理安排施工人员和设备，确保施工的顺利进行。
二、施工过程中的质量保证措施1. 施工人员素质的保证在电缆敷设过程中，施工人员的素质直接关系到敷设质量的高低。
因此，施工人员必须经过专业培训，熟悉施工工艺和操作规程。
施工人员应熟悉施工图纸和相关技术要求，保证施工的规范性和高效性。
同时，监督和指导施工人员按照工艺要求进行施工，及时发现和纠正施工中存在的问题。
2. 施工材料的质量保证电缆敷设中使用的材料必须符合国家标准和施工要求。
在采购电缆材料时，必须检查并保留相关材料合格证明。
施工过程中，要对材料的数量、规格、型号进行核对，确保符合设计要求。
对于电缆的保护层、绝缘层等关键环节，要进行必要的检测和试验，确保其质量符合要求。
3. 施工工艺的控制电缆敷设中的工艺控制是保证质量的重要环节。
在敷设过程中，要按照设计要求和工艺规程进行操作，严格控制敷设的深度、弯曲半径和接头的质量。
特别是在施工现场的工艺操作中，如穿线、敷设、压接等，必须严格按照工艺要求进行操作，杜绝违反规定的行为。
三、验收和验收标准1. 施工验收的程序电缆敷设完成后，必须进行验收工作。
验收应由专业的验收机构进行，验收人员要熟悉相关标准和验收规程。
验收程序包括：材料验收、施工质量验收、性能试验以及设备设施完好验收等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线缆敷设安装工程监理质量控制要点和目标值
1.线缆敷设时的环境温度不应低于-7℃；
2.多芯电缆的弯曲半径不应小于其外径的6倍；同轴电缆的弯曲半径不应小于其外径的10倍；
3.线缆穿管敷设截面利用率不应大于（等于）40%；线缆敷设截面利用率不应大于（等于）60%；
4.信号电缆（线）与电力电缆（线）交叉敷设时，宜成直角；平行敷设时，其间距应符合设计规定；
5.信号线路、供电线路、连锁控制线路及有特殊要求的仪表信号线路，应分别采用各自的保护管；
6.每一个接线端上最多允许接两根芯线；
7.光缆敷设：
1）敷设光缆前应对光纤进行检查，光纤应无断点，其衰减值应符合设计要求光缆长度应符合施工图要求的敷设长度；架空光缆的接头应设置在杆旁1m范围；
2）敷设光缆时，其弯曲半径不应小于光缆外径的20倍；光纤的牵引端头应作好技术处理，可采用牵引力自动控制性能的牵引机进行牵引；牵引力应加于加强芯上，其牵引力不应超过150㎏，牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km；光缆接头的预留长度不应小于8m；
3）光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测，确认没有损伤时，再进行接续；
4）管道敷设光缆时，无接头的光缆在直道上敷设应有人工逐个人孔同步牵引；预先作好接头的光缆，其接头部分不得在管道内穿行；光缆端头应用塑料胶带包扎好，并盘成圈放置在托架高处；
5）光缆与电缆同管敷设时，应在暗管内预留塑料子管、将光缆敷设在子管内，使光缆与电缆分开布放，子管的内径应为光缆外径的1. 5倍；
6）光缆的接续应由受过专门训练的人员操作，接续时应采用光功率计或其他仪器进行监视，接续损耗达到最小；接续后应做好接续保护，并做好光缆接头护套；
7）光缆敷设后，宜测量通道的总损耗，并用光时域反射观察光纤通道全程波导震减持性曲线；
8）在光缆的接续点和终端应作永久性标志。
