地质勘察工程中的地质雷达应用规范要求

地质勘察工程中的地质雷达应用规范要求

地质勘察工程中的地质雷达应用规范要求地质雷达是一种用于勘察地质结构和探测地下障碍物的工具,它可以提供有关地下情况的重要信息。

在地质勘察工程中,地质雷达的应用非常重要,但是在使用地质雷达时必须符合一定的规范要求,以确保数据的准确性和可靠性。

本文将讨论地质勘察工程中地质雷达的应用规范要求。

1. 设备校准在使用地质雷达之前,必须对设备进行校准。

校准过程中需要检查雷达的射频能量、传输和接收机的频率响应、脉冲宽度、幅度和延迟等参数。

校准后,必须记录校准结果并确保其有效性。

2. 数据收集和处理在进行地质雷达勘察时,数据的收集和处理非常重要。

数据收集时需要注意以下几点:- 确保雷达设备和传感器的正确设置和放置;- 确保传感器与土壤或岩石表面的良好接触;- 采集数据时需要保持一定的速度和距离,并保持传感器的垂直性;- 检查数据质量,如信号强度、背景噪声、传输和接收延迟等参数。

3. 数据解释和分析收集到的地质雷达数据需要进行解释和分析,以获取有关地下结构的信息。

在进行数据解释和分析时,需要注意以下几点:- 结合场地实际情况和勘察要求,选择合适的数据处理方法和算法;- 地质雷达数据解释和分析的结果需要与其他地质资料进行对比和验证;- 根据解释和分析的结果,绘制清晰、准确的地质雷达剖面图和地下地质剖面图。

4. 数据存储和报告地质雷达的勘察结果需要进行有效的数据存储和报告。

在数据存储和报告过程中,需要注意以下几点:- 对收集到的地质雷达数据进行分类和整理,建立规范的数据存储库;- 根据勘察需求和要求,编写清晰、准确的数据报告;- 数据报告应包括地质雷达勘察的目的、方法、数据处理过程、结果和分析等内容;- 报告中的数据和图像需要具备可读性和准确性,必要时可以使用适当的标注和说明。

5. 安全操作在进行地质雷达勘察时,安全操作是至关重要的。

勘察人员需要严格遵守安全规程和操作指南,确保勘察过程中的人身安全和设备完好。

必要时,应佩戴个人防护装备,并遵循现场安全要求。

2016.12崤山隧道左线DK712,171~,191超前预报成果报告(地质雷达)

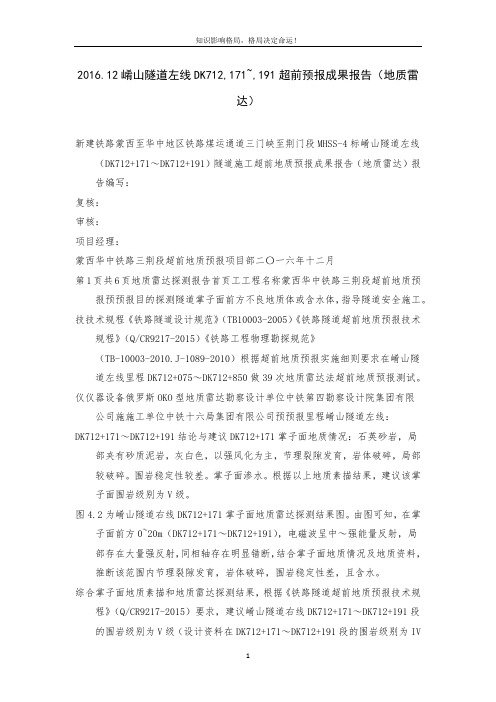

2016.12崤山隧道左线DK712,171~,191超前预报成果报告(地质雷达)

2016.12崤山隧道左线DK712,171~,191超前预报成果报告(地质雷达)新建铁路蒙西至华中地区铁路煤运通道三门峡至荆门段MHSS-4标崤山隧道左线(DK712+171~DK712+191)隧道施工超前地质预报成果报告(地质雷达)报告编写:复核:审核:项目经理:蒙西华中铁路三荆段超前地质预报项目部二〇一六年十二月第1页共6页地质雷达探测报告首页工工程名称蒙西华中铁路三荆段超前地质预报预预报目的探测隧道掌子面前方不良地质体或含水体,指导隧道安全施工。

技技术规程《铁路隧道设计规范》(TB10003-2005)《铁路隧道超前地质预报技术规程》(Q/CR9217-2015)《铁路工程物理勘探规范》(TB-10003-2010.J-1089-2010)根据超前地质预报实施细则要求在崤山隧道左线里程DK712+075~DK712+850做39次地质雷达法超前地质预报测试。

仪仪器设备俄罗斯OKO型地质雷达勘察设计单位中铁第四勘察设计院集团有限公司施施工单位中铁十六局集团有限公司预预报里程崤山隧道左线:DK712+171~DK712+191结论与建议DK712+171掌子面地质情况:石英砂岩,局部夹有砂质泥岩,灰白色,以强风化为主,节理裂隙发育,岩体破碎,局部较破碎。

围岩稳定性较差。

掌子面渗水。

根据以上地质素描结果,建议该掌子面围岩级别为V级。

图4.2为崤山隧道右线DK712+171掌子面地质雷达探测结果图。

由图可知,在掌子面前方0~20m(DK712+171~DK712+191),电磁波呈中~强能量反射,局部存在大量强反射,同相轴存在明显错断,结合掌子面地质情况及地质资料,推断该范围内节理裂隙发育,岩体破碎,围岩稳定性差,且含水。

综合掌子面地质素描和地质雷达探测结果,根据《铁路隧道超前地质预报技术规程》(Q/CR9217-2015)要求,建议崤山隧道右线DK712+171~DK712+191段的围岩级别为V级(设计资料在DK712+171~DK712+191段的围岩级别为IV级)。

地球物理勘探实习报告

地球物理勘探实习报告

标题:地球物理勘探实习报告实习时间:2023年6月1日-2023年6月30日实习单位:XXX地球物理勘探公司实习内容:在实习期间,我参与了地球物理勘探的多个环节,包括踏勘、测量、表层调查、钻井、排列、下药、激发和采集等。

以下是我实习期间的一些具体经历和收获:1. 踏勘和测量:在实习的第一周,我参与了项目的踏勘和测量工作。

我们使用全站仪和GPS等设备对勘探区域进行了详细的测量和标注,确保后续工作的准确性和可靠性。

通过这项工作,我了解了如何利用测量工具获取精确的地理位置信息,并掌握了基本的全站仪和GPS操作技巧。

2. 表层调查:在实习的第二周,我参与了表层调查工作。

我们使用地质雷达和地震仪等设备对地表进行了探测,以了解地质结构和地下物质分布情况。

通过这项工作,我了解了地质雷达和地震仪的工作原理,并学会了如何解读探测数据。

3. 钻井和排列:在实习的第三周,我参与了钻井和排列工作。

我们使用钻机进行了井孔钻探,并在井孔中安装了地震检波器。

通过这项工作,我了解了钻井和排列的基本工艺,并学会了如何安装和维护地震检波器。

4. 下药和激发:在实习的第四周,我参与了下药和激发工作。

我们使用爆炸物作为震源,进行了地震勘探数据采集。

通过这项工作,我了解了爆炸物下药和激发的注意事项,并学会了如何确保安全。

5. 数据采集和处理:在实习的最后一周,我参与了地震勘探数据的采集和处理工作。

我们使用地震数据采集仪和处理软件,对采集到的数据进行了预处理和分析。

通过这项工作,我了解了地震数据采集和处理的基本流程,并学会了如何使用相关软件。

实习收获:通过这次实习,我对地球物理勘探的工作流程和技术方法有了更深入的了解。

我掌握了基本的测量和探测技巧,学会了如何使用地质雷达、地震仪和地震检波器等设备。

我还了解了地震勘探数据采集和处理的基本流程,学会了如何解读和分析数据。

此外,实习过程中的团队合作和沟通交流也让我受益匪浅。

我与同事们共同解决问题、分享经验,提高了自己的团队合作能力和沟通技巧。

雷达基础实训报告

雷达基础实训报告

一、实训目的本次雷达基础实训旨在使学员掌握雷达的基本原理、组成、工作过程以及雷达在现代军事和民用领域中的应用,提高学员对雷达技术的认识和操作能力。

二、实训内容1. 雷达基本原理雷达(Radar)是一种利用电磁波探测目标的无线电设备。

其基本原理是发射电磁波,然后接收目标反射回来的回波,通过分析回波的特性来确定目标的位置、速度等信息。

2. 雷达组成雷达主要由发射机、接收机、天线、信号处理器和显示器等组成。

(1)发射机:负责产生一定频率的电磁波,并驱动天线发射。

(2)接收机:负责接收目标反射回来的电磁波,并将信号放大。

(3)天线:负责发射和接收电磁波。

(4)信号处理器:负责对接收到的信号进行处理,提取目标信息。

(5)显示器:负责显示雷达检测结果。

3. 雷达工作过程(1)发射机产生一定频率的电磁波。

(2)电磁波经过天线发射出去。

(3)目标反射电磁波,回到雷达接收机。

(4)接收机将接收到的信号放大。

(5)信号处理器对信号进行处理,提取目标信息。

(6)显示器显示目标信息。

4. 雷达在现代军事和民用领域中的应用(1)军事领域:雷达在军事领域应用广泛,如预警雷达、防空雷达、舰载雷达、机载雷达等。

(2)民用领域:雷达在民用领域也有广泛应用,如气象雷达、交通雷达、地质雷达等。

三、实训过程1. 理论学习首先,学员通过查阅资料、听课等方式,对雷达基本原理、组成、工作过程等内容进行深入学习。

2. 实验操作在理论学习的的基础上,学员进行雷达实验操作。

具体步骤如下:(1)连接雷达设备,检查设备是否正常。

(2)调整雷达参数,如频率、脉冲宽度、脉冲重复频率等。

(3)发射电磁波,观察天线发射情况。

(4)接收目标反射回来的电磁波,观察接收机工作情况。

(5)对信号进行处理,提取目标信息。

(6)观察显示器显示的目标信息。

3. 结果分析通过实验操作,学员对雷达基本原理、组成、工作过程有了更直观的认识。

同时,通过对实验结果的分析,学员了解了雷达在探测目标、定位等方面的应用。

管线探测总结报告范文(3篇)

管线探测总结报告范文(3篇)

第1篇一、项目背景随着城市化进程的加快,地下管线作为城市基础设施的重要组成部分,其安全性、可靠性和准确性对于城市的正常运行和居民的生活质量具有重要意义。

为了确保地下管线的安全,减少因管线问题导致的交通事故、环境污染和财产损失,我国各级政府高度重视管线探测工作。

本报告针对某城市地下管线探测项目进行总结,旨在分析项目实施过程中的关键环节、遇到的问题及解决方案,为今后类似项目提供参考。

二、项目概况1. 项目名称:某城市地下管线探测项目2. 项目地点:某城市市区及郊区3. 项目时间:2021年3月-2021年11月4. 项目内容:地下管线探测、管线数据采集、数据处理与分析、成果提交三、项目实施过程1. 前期准备- 项目立项:根据城市规划和建设需求,对地下管线探测项目进行立项。

- 技术方案制定:结合项目特点,制定详细的探测方案,包括探测方法、设备选择、数据处理流程等。

- 人员组织:组建项目团队,明确各成员职责。

2. 现场实施- 管线探测:采用多种探测方法,如地面雷达探测、管道声波探测、电磁探测等,对地下管线进行探测。

- 数据采集:使用专业设备采集管线数据,包括管线类型、走向、埋深、管径等。

- 数据处理与分析:对采集到的数据进行整理、分析,形成完整的管线数据库。

3. 成果提交- 成果编制:根据项目要求,编制地下管线探测报告,包括探测成果、数据分析、结论建议等。

- 成果审核:提交成果给相关部门进行审核,确保成果的准确性和可靠性。

四、关键环节及问题1. 关键环节- 探测方法选择:根据地下管线类型、地质条件等因素,选择合适的探测方法。

- 数据采集:确保数据采集的准确性和完整性。

- 数据处理与分析:对采集到的数据进行准确处理和分析,为项目提供科学依据。

2. 遇到的问题及解决方案- 问题一:部分区域地质条件复杂,探测难度大解决方案:采用多种探测方法相结合,提高探测精度。

- 问题二:部分管线资料缺失,影响探测工作解决方案:通过查阅历史资料、咨询相关部门等方式,尽可能完善管线资料。

基坑地质分析报告

基坑地质分析报告

基坑地质分析报告1. 引言基坑地质分析是在工程施工前对地下情况进行详细调查和分析的过程。

本报告旨在对基坑地质情况进行全面描述和分析,为工程施工提供参考依据。

2. 背景基坑工程是建筑施工中常见的一项工作,它在建筑物的地下部分挖掘出一定深度和面积的土方,以容纳建筑物的地下结构或设备。

基坑地质分析是为了在施工前了解地下情况,评估基坑开挖的难度和安全性。

3. 地质调查方法3.1 钻孔调查:通过钻孔获取地下土壤和岩石的实际情况,了解地层的性质和分布。

3.2 岩芯分析:对钻孔中取得的岩芯进行物理性质测试和化学成分分析,以确定岩石的强度和稳定性。

3.3 地质雷达:利用地质雷达设备探测地下的岩土结构和障碍物,获取地下介质的信息。

3.4 地质勘测仪器:利用测井仪、电阻率仪等地质勘测仪器获取地下介质的物理参数,分析地下情况。

4. 基坑地质情况描述通过地质调查和分析,得到了以下基坑地质情况的描述:4.1 地层描述:根据钻孔调查结果,发现基坑区域主要由黏土、砂土和硬岩组成。

黏土层位于地表下约10米深度,砂土和硬岩分布在黏土层之下,硬岩层较薄。

4.2 地下水情况:通过地下水位调查和测井仪器测试,发现基坑区域地下水位较低,且水质较好。

地下水位位于地下20米左右,对基坑施工影响较小。

4.3 斜坡稳定性:经过岩芯分析和地质勘测仪器测试,认为基坑周边斜坡稳定性良好,不会对基坑开挖产生较大的影响。

4.4 地下管线:通过地质雷达探测和相关部门提供的地下管线图纸,发现基坑区域存在电力线、给水管线和通讯线等地下管线。

需要在施工前与相关部门进行沟通,避免对地下管线造成损坏。

5. 基坑开挖设计建议基于对基坑地质情况的分析,提出以下基坑开挖设计建议:5.1 基坑开挖方式:根据地层情况,建议采用机械挖掘方式进行基坑开挖,通过挖掘机和推土机等设备进行土方开挖。

5.2 基坑支护措施:根据基坑周边的地质情况,建议采用钢支撑和土工合成材料等支护措施,增强基坑的稳定性。

采空区地质调查报告

采空区地质调查报告采空区地质调查报告一、引言采空区是指矿山开采完毕后形成的地下空洞,由于采矿活动引起的岩石崩塌和地表沉降,采空区对环境和人类安全构成了潜在威胁。

为了了解采空区的地质情况,本次调查旨在对某矿山的采空区进行详细调查和分析。

二、地质背景该矿山位于山区,地质构造复杂,主要岩石类型为片麻岩和花岗岩。

矿区内存在多个采空区,其中最大的采空区面积约为5000平方米,深度达到100米。

采空区周围分布着一些小型村庄和农田,因此对采空区的地质情况进行调查具有重要意义。

三、采空区地质调查方法本次调查采用了多种地质调查方法,包括地质剖面观测、钻孔取样、地质雷达探测以及地下水位监测等。

通过这些方法,我们能够全面了解采空区的地质特征和变化情况。

四、采空区地质特征1. 地表形态采空区地表呈现出典型的坑洼状,表面有大量的岩石碎片和土壤,地势低洼。

在采空区周围的山坡上,可以观察到明显的滑坡迹象,这表明采空区对周围地质环境产生了明显的影响。

2. 岩石崩塌采空区内的岩石崩塌现象比较严重,岩石碎片散布在空洞内部。

通过钻孔取样分析,发现采空区内的岩石结构已经严重破坏,存在较大的安全隐患。

3. 地下水位地下水位监测结果显示,采空区周围地下水位较高,这与采空区形成的过程中水的渗透和聚集有关。

地下水位的升高可能导致采空区内部的岩石更加松散,进一步加剧岩石崩塌的风险。

五、采空区对周围环境的影响1. 土壤侵蚀采空区的形成导致地表土壤的大量流失,加剧了土壤侵蚀的程度。

土壤的流失不仅对农田产量造成了影响,还可能导致水土流失,加重了水资源的污染。

2. 生态环境破坏采空区周围的植被覆盖度明显降低,生态环境遭受了严重破坏。

这对野生动物的生存和繁衍造成了威胁,也对周边村庄的生态环境产生了不利影响。

3. 地质灾害风险由于采空区的存在,周围地区的地质灾害风险显著增加。

岩石崩塌、滑坡等地质灾害可能对附近村庄和农田造成严重破坏,对居民的生命财产安全构成威胁。

路面厚度检测实训报告

一、实训目的本次实训旨在通过实际操作,掌握公路路面厚度检测的基本原理和方法,提高对地质雷达检测技术的理解与应用能力,确保公路工程质量检测的准确性和高效性。

二、实训时间2023年10月15日-2023年10月19日三、实训地点XX公路工程检测站四、实训内容1. 地质雷达检测技术原理学习- 了解地质雷达的基本工作原理,包括电磁脉冲的发射、接收以及反射波的分析。

- 学习地质雷达在公路路面厚度检测中的应用。

2. 实地操作与数据采集- 参与实际公路路面的厚度检测,使用地质雷达检测车进行实地检测。

- 按照操作规程,保持匀速行驶(80公里/小时),连续行驶4小时,确保检测距离及深度要求。

3. 数据处理与分析- 利用计算机算法对采集到的数据进行处理,分析发射波和反射波,确定公路路面的厚度。

- 对检测结果进行评估,确保数据的准确性和可靠性。

4. 结果讨论与总结- 对检测结果与设计规范要求进行对比,讨论可能存在的误差来源。

- 总结实训过程中的经验教训,提出改进建议。

五、实训过程1. 前期准备- 熟悉地质雷达检测设备的操作流程和注意事项。

- 准备检测所需的设备,包括地质雷达检测车、无线接收器等。

2. 实地检测- 雷达检测车在施工现场以匀速行驶,设备对公路路面进行快速检测。

- 通过电磁脉冲发射,记录反射波的数据,分析地下结构介质的变化。

3. 数据处理- 利用计算机算法对采集到的数据进行处理,分析发射波和反射波。

- 根据波速和传输电解质的记录,确定公路路面的厚度。

4. 结果评估- 对检测结果与设计规范要求进行对比,分析误差来源。

- 讨论可能存在的误差,如设备精度、操作人员技能等。

六、实训结果1. 检测结果- 通过地质雷达检测,获得了公路路面各路段的厚度数据。

- 检测数据与设计规范要求基本一致,满足工程质量要求。

2. 误差分析- 误差主要来源于设备精度、操作人员技能、环境因素等。

- 通过提高设备精度、加强操作人员培训、优化检测环境等措施,可以降低误差。

建筑工程地质勘察报告

建筑工程地质勘察报告一、背景介绍在进行任何建筑工程之前,对土地的地质情况进行勘察是非常重要的。

本报告旨在对某建筑工程地质情况进行详细的调查和分析,以便为工程设计和施工提供决策支持。

二、项目概述1. 项目名称:建筑工程地质调查2. 项目地点:(地点)3. 调查目的:了解土地的地质情况,评估地质风险,为工程设计和施工提供参考。

三、调查方法1. 高精度仪器:使用地质雷达及地下水位仪等现代化仪器设备,获取准确的地质数据。

2. 地质取样:在不同地点进行地质取样,收集土壤和岩石样品,进行室内试验分析。

3. 文献资料:收集并研究相关的地质调查报告、地图资料等。

四、地质状况1. 概述:通过现场调查和室内试验分析,我们对地质状况做出如下描述。

2. 地层情况:地下由多个地层组成,包括砂砾层、黏土层、岩石层等。

3. 地质构造:该地区地质构造相对平稳,不存在明显的构造断层和滑坡等地质灾害。

4. 地下水位:根据地下水位测定,地下水埋深较浅,与建筑工程施工可能存在一定的关系。

五、地质风险评估1. 地震风险:根据地震活动数据和地震烈度等级划分,该地区属于低地震风险区。

2. 土壤液化风险:根据土壤液化潜势分析,该地区土壤液化风险较低。

3. 地质滑坡风险:根据地质滑坡敏感性分析,该地区地质滑坡风险较低。

六、建议与措施1. 基础设计:根据地质状况,建议进行合适的地基处理和基础设计,以确保工程的安全性和稳定性。

2. 施工排水:鉴于地下水位较浅,建议在施工过程中进行合理的排水措施,降低可能的湿地问题。

3. 防震措施:虽然地震风险较低,但建议在设计和施工中考虑抗震设施和措施,以应对可能的地震活动。

七、结论通过本次地质勘察,我们对地质状况和地质风险进行了评估和分析,并提出了相应的建议和措施。

希望本报告对工程设计和施工决策提供了有价值的参考,并能确保工程的顺利进行。

如有任何疑问或需进一步讨论,请随时与我们联系。

以上是建筑工程地质勘察报告的正文,根据题目提供的要求,本报告采用了正式的报告格式,以确保内容的清晰度、可读性和整洁美观。

超前预报报告模板

××隧道出口DKX+X地质雷达超前地质预报报告一、预测手段:青岛LTD-2100型探地雷达、100MHz非屏蔽天线二、采集参数:550ns采样时窗、512采样点数、128次叠加三、预测范围:出口掌子面DKX+X到掌子面前方DKX+X四、测线布置:在进口掌子面,隧道底面上方1.5m处,布置了一条水平测线(如下图所示),探测掌子面30m进深范围内的水文地质状况。

五、测试成果如下:出口掌子面DKX+X~DKX+X(面向小里程方向)图一、进口掌子面DKX+X到前方DKX+X雷达纵剖面图通过以上雷达纵剖面图的分析可以得到以下成果:1、在隧道掌子面前方X~X米(DKX+X~X)的范围内:存在一条由左向右的连续变深的强反射面,见图中红色线条,初步判断为掌子面微风化泥质灰岩与不同岩性的分界面,此段范围内岩石较为破碎。

2、在隧道掌子面前方X~X米(DKX+X~X)的范围内:存在一条由左向右逐渐变深的连续强反射带,见图中黄色色线条,初步判断为岩层节理面(斜向掌子面方向);此段范围内岩石较为完整。

3、在隧道掌子面前方X~X米(DKX+X~X)的范围内:存在一条由左向右的连续变浅的强反射面,见图中蓝色线条,初步判断为岩层裂隙,含有少量水,此段范围内岩石较为完整。

注明:由于是首次在此隧道内进行超前地质预报,无法验证探地雷达的波速,以上的探测结果是基于雷达波速为0.1m/ns的假设分析得出的,故异常结构的深度会有误差产生。

六、初步结论:隧道掌子面前方30米的范围内整体岩性较为完整,局部少量含水;0~11米范围内岩层较为破碎,建议在施工时注意随时调整施工方案,及时跟进支护。

建议:由于是地质雷达超前预报属于无损地球物理勘探手段,受现场条件及其他的因素的影响存在一定的误差,因此希望监测单位采用地质雷达和水平超前钻配合进行隧道超前地质预报。

检测:编制:审核:日期:。
