第六章矿井提升系统3 课时第一节 提升容器提升容器按其结构可分类如下：⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧-⎩⎨⎧-⎪⎩⎪⎨⎧-人车矿车翻转式箕斗后壁卸载式箕斗箕斗斜井吊桶凿井时期翻转罐笼普通罐笼罐笼副井翻转式箕斗侧卸式箕斗底卸式箕斗箕斗主井竖井提升容器 我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。
1．箕斗及其装载设备一、竖井箕斗(一)箕斗我国煤矿立井普遍采用固定斗箱底卸式箕斗，其方式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，如今新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图1-1所示。
箕斗由斗箱4、框架2、衔接装置12及闸门5等组成。
箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。
采用钢丝绳罐道时，除应思索箕斗自身平衡外，还要思索装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调理的溜煤板3，以便调理煤堆顶部中心的位置。
我国运用的立井单绳箕斗为JL 或JL Y 型；多绳箕斗为JDS 、JDSY 和JDG 型。
(二)箕斗装载设备我国过去普遍采用鼓形箕斗装载设备。
这种装载设备的最大缺陷是洒煤量很大，普通到达提煤量的10‰，有的竟高达40‰，且在装载时不能保证箕斗的装载量。
因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，普通仅为提煤量的1‰，最大不超越3‰。
定量装载方式还能保证提升任务的正常化，有利于完成提升自动化。
目前在新建和改建矿井的设计中已普遍采用定量装载设备。
目前国际外普遍采用的定量装载设备有定量斗箱式和定量保送机式两种。
图１－２所示为立井箕斗定量斗箱装载设备。
图１－３所示为定量保送机装载设备表示图。
图1-l 单绳立井箕斗1—楔形绳环；2 —框架；3 —可调理溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—改动弹簧；11—罩子；12—衔接装置图1－2 立井箕斗定量斗箱装载设备1一斗箱；2一控制缸；3一拉杆；4一闸门；5一溜槽；6一压磁测重装置；7一箕斗图１－３定量保送机装载设备表示图１－煤仓；２－保送机；３－活动过度溜槽；４－箕斗；５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种方式。
矿井提升系统的工程设计(讲稿)2013.4.17
3.1.1 装载设备........................................................................................................................... 36 3.1.2 卸载方式的确定............................................................................................................... 36 3.2 副井罐笼的操车设备 ........................................................................................................... 37 3.2.1 轨道运输的操车设备 ....................................................................................................... 37 3.2.2 无轨运输的井口、井底设备 ........................................................................................... 38 3.3 提升容器的安全保护装置 ................................................................................................... 39 3.3.1 BS + FHT 保护系统 ......................................................................................................... 39 3.3.2 HZSN 保护系统................................................................................................................. 40 3.4 提升钢丝绳快速更换装置 ................................................................................................... 41 第四章 电控系统设计............................................................................................................... 43 4.1 电气控制系统及设备选择 ................................................................................................... 43 4.1.1 电气控制系统选择 ........................................................................................................... 43 4.1.2 提升系统的设备供电要求 ............................................................................................... 44 4.1.3 提升信号、通信及联锁 ................................................................................................... 45 4.2 大型提升设备传动方式比较 ............................................................................................... 46 4.3 直流电控系统的设备组成 ................................................................................................... 49 4.4 交-交变频电控系统的设备组成 ......................................................................................... 51 4.5 交-直-交变频电控系统的设备组成 ................................................................................... 52 4.6 提升机电控系统的无功补偿和滤波系统 ........................................................................... 53 4.6.1 动态无功补偿装置 SVC（可调电抗器 TCR＋晶闸管调节电容器） ............................... 53 4.6.2 磁控式动态无功补偿及滤波装置 MCR ............................................................................ 55 4.6.3 高压电网动态无功补偿装置 SVG ...................................................................................... 56
矿井提升第一章.ppt
有尾绳的平衡提升系统
第二节 矿井提升系统的分类
一、提升系统的组成 矿井提升系统主要由提升机、提升钢丝绳 、 提升容器 、井架或井塔、天轮或导向轮以 及装、 卸载设备，井筒罐道和井口设施组 成相互联系的提升系统。
二、矿井提升系统有主井提升系统和副井提 升系统
第二节 矿井提升系统的分类
1、立井罐笼提升系统
两根提升钢丝绳的一 端固定在提升机的滚筒 上，另一端绕过井架上 的天轮后悬挂提升容器， 两根钢丝绳在滚筒上的 缠绕方向相反。
第一节 矿井提升系统的任务
1、提升设备的任务 矿井提升设备的主要任务是沿井筒提升煤炭、矿石和矸 石，升降人员和设备，下放材料和工具等。
2、提升设备的工作特点：在一定的距离内以较高和速度往 复运动，完成上升与下降的提升任务。
3、提升系统应具备：较好的机械性能、良好的控制设备、 完善的保护装置。
4、对设备质量和操作人员的要求
3、斜井箕斗提升主井提升系统 一般为副井提升，小型矿井也兼作提煤的 主井。
4、斜井串车提升：
第三节 提升设备的分类
主井提升设备 按用途分
副井提升设备 箕斗提升设备 罐笼提升设备
按提升容器分 吊桶提升设备 串车提升设备
单绳缠绕式提升机 按提升机分
多绳摩擦式提升机
单绳单筒提升机 按滚筒数量分
单绳双筒提升机
当电动机起动后经减 速器带动提升机滚筒旋 转，两根钢丝绳经过天 轮在提升机滚筒上缠上 和松下，从而使提升容 器在井筒上下运动。
2、立井箕斗提升系统
上下两个箕斗分别与两根 钢丝绳相连接，钢丝绳 的另一端绕过井架上的 天轮引入提升机房，并 以相反的方向缠绕和固 定在提升机的滚筒上。
开动提升机，滚筒旋转， 一根钢丝绳向滚筒上缠 绕，另一根钢丝绳自滚 筒上松放，箕斗在井筒 内上下运动，完成提升 重箕斗，下放空箕斗的 任务。
鹤煤三矿矿井生产系统优化
１ ． ３ 通ｈ ， 井下 排水
北翼通风系统线路 长 ， 巷 道失修 较 多 ， 通风 困难 。 南翼斜井通风系统线路短 、 通风阻力小 ， 系统稳定 。
三矿矿井通风方 法为机械 抽 出式 ， 通 风方式 为 两
能力能满足需求 ， 三水平 排水线路较 长 ， 三水平泵房压 力大， 维护 困难 ， 造成泵房反复维修。 该矿井下主排水采用二级排水方式 ， 即： 三水平 排
至二 水平 ， 二水 平 、 一水平 排 至井上 ； 现有 三个 中央主
翼对角式 ， 进风井 为副井 、 主井 ， 回风井 为南翼 罗村 风 井、 北翼马驹河风井 、 南翼斜 风井 。南北翼 主要通 风机 处 于高负压运行 。
３ ４ ８ ０ ｍ ， 排水能力 １ ２ １ ９ ｍ ／ ｈ ；
作者简介 ： 刘 良伟（ １ ９ ８ ７一） ， 男， 汉族 ， 助理工程师 ， ２ ０ １ ０年毕业 于 中国矿业大学 ， 现从事煤矿技术管理 工作 。
中圈 分 类 号 Ｔ Ｄ ２ １ ７ 文 献 标 识码
鹤壁三矿 位于鹤壁 煤 田中部 ， 目前矿井 开拓方式
南翼 风 井 担 负 ３ １ ０ ５工 作 面 、 ３ １ ０ ２掘 进 工 作 面 、 ３ １ ０ ７底 抽巷 、 四水 平南翼 轨道 上 山 、 四水 平南 翼 回风 上山岩巷掘进工作面 。南翼通风系统部分地段 风速超 限， 三水平南翼总 回风下 山失修严重。 北翼风井担 负 ３ ０ ０ ４ ２工 作面 、 ３ ２ ０ ６煤巷 掘进工 作 面， 四水平 辅 助轨道 上 山 、 ４ ２ ０ ２底抽 巷岩 巷掘 进工 作 面。北翼通 风 系统 线路 长 ， 阻力 大 ， 通风 巷 道失 修 较
１ 矿井 主要 生产 系统存在 的问题 １ ． １ 主提 升 系统

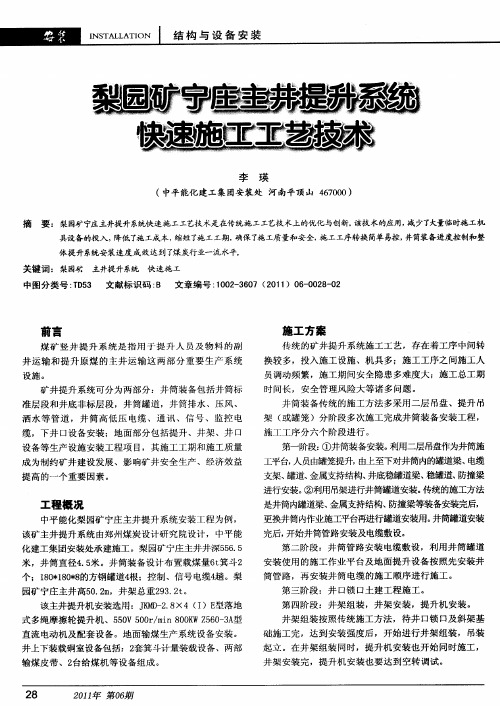

梨园矿宁庄主井提升系统快速施工工艺技术
