2.高速铁路线路与基础设施
第2章-高速铁路线路设施(平纵断面)
高 铁 设 备
§2.2 高速铁路线路的平面和纵断面
一、高速铁路线路平面的主要技术参数及要求 4、最大曲线半径
最大曲线半径标准关系到线路的铺设、养护、维修能否达到要 求的精度。当曲线半径大到一定程度后，正矢值将很小，测设和 检测精度均难于保证极小的正矢值的准确性，可能反而成为轨道 不平顺的因素。因此，对圆曲线的最大半径加以限制：
F 0
直线
F m
v2
v2 F m R
缓和曲线
圆曲线
ρ=∞
ρ=R
为了使列车安全、平顺地由直线运行到圆曲线 (或由圆曲线运行到直线） 而在直线与圆曲线之间设置一个曲率半径逐渐变化的曲线称为缓和曲线。
高 铁 设 备
§2.2 高速铁路线路的平面和纵断面
一、高速铁路线路平面的主要技术参数及要求 5、缓和曲线线型和长度
高 铁 设 备
§2.2 高速铁路线路的平面和纵断面
一、高速铁路线路平面的主要技术参数及要求
v v平 h h 11.8 R 一条铁路的实设 h 既定，当 v v平 时存在未被平衡的 离心加速度，即外轨超高度不足(欠超高hq)；当 v v平 时， 又会产生多余的向心加速度，外轨超高度过大(过超高hg)。
2 v平 理论超高度： h 11.8 R
式中 : h——超高，mm, v平 ——过曲线各列车的平均速度，km/h, R——曲线半径，m。
最大超高允许值[h]主要取决于列车在曲线上停车时的安全、 稳定和旅客乘坐舒适度要求。（我国新建客专最大超高采用170mm）
确定设计速度及运行速度 确定实设超高 （影响舒适度的参数） 与欠(过)超高
G v2 cos G sin g R v2 tan gR
高速铁路的设计年度及线路等级
高速铁路的设计年度及线路等级
1.高速铁路的设计年度
高速铁路设计年度宜分为近、远两期。
近期为交付运营后第10年，远期为交付运营后第20年。
铁路基础设施及建筑物和设备规模设计应符合下列规定：（1）铁路基础设施及不易改、扩建的建筑物和设备，应按远期运量和运输性质设计。
（2）易改、扩建的建筑物和设备，可按近期运量和运输性质设计，并预留远期发展条件。
（3）动车组的配合数量及牵引变压器的安装容量等随运输需求变化而增减的运营设备，可按交付运营后第5年运量进行设计。
2.高速铁路的线路等级
在铁路线路设计的各项技术标准中，铁路的线路等级居主导地位。
线路等级不同，线路的平、纵断面设计所采用的技术标准和装备类型等就不同。
所以，在进行线路设计时，首先要确定线路的等级。
根据国家标准《铁路线路设计规范》（GB 50090—2006）［或行业标准《铁路线路设计规范》（TB 10098—2017）］的规定，新建和改建铁路（或区段）的等级应根据其在铁路网中的作用、性质、旅客列车设计行车速度和客货运量按下列规定确定：
（1）Ⅰ级铁路。
铁路网中起骨干作用的铁路，或近期年客货运量大于或等于20 Mt者。
（2）Ⅱ级铁路。
铁路网中起联络、辅助作用的铁路，或近期年客货运量小于20 Mt且大于或等于10 Mt者。
（3）Ⅲ级铁路。
为某一地区或企业服务的铁路，近期年客货运量小于10 Mt且
大于或等于5 Mt者。
（4）Ⅳ级铁路。
为某一地区或企业服务的铁路，近期年客货运量小于5 Mt者。
铁道概论的名词解释
铁道概论的名词解释铁道，作为一种重要的交通运输方式，以其高效、安全和经济的特点被广泛应用于全球各地。
本文将对铁道概论中的一些重要名词进行解释，以帮助读者更好地了解铁道系统。
1. 铁路基础设施铁路基础设施是指构成铁路运输系统的各种设施和设备，包括铁路线路、车站、信号系统、电气化设备和通信系统等。
铁路线路是铁路系统的主要组成部分，通常由轨道、路基和架空线路组成。
车站作为重要的交汇点，提供乘客上下车、货物装卸等服务。
信号系统用于确保列车运行安全，而电气化设备和通信系统则提供了列车运行所需的电力和信息。
2. 铁路车辆铁路车辆是指用于运输乘客和货物的各种交通工具，包括客车、货车、动车组和机车。
客车是为乘客提供舒适乘车环境而设计的车辆，通常分为硬座、软座、硬卧和软卧等不同座位类型。
货车是用于运输货物的车辆，采用不同的结构和装载方式以适应不同类型的货物。
动车组由多节车厢组成，具有高速和定员能力较强的特点。
机车则是牵引列车的动力来源，可以分为电力机车和内燃机车两种类型。
3. 铁路运输铁路运输是指通过铁路系统进行的人员和货物的运输活动。
铁路运输具有大运量、长途运输和固定线路的特点，适用于大规模的乘客和货物运输需求。
铁路运输可以分为客运和货运两个方面。
客运是指通过铁路运输系统进行的乘客运输活动，包括长途客运和城市轨道交通等。
货运则是指通过铁路运输系统进行的货物运输活动，可以满足大批量货物的运输需求。
4. 铁路安全铁路安全是指保障铁路运输系统安全运行的各种措施和规定。
铁路安全包括列车行驶安全、车站运营安全和工务安全等多个方面。
列车行驶安全是指确保列车在行驶过程中的安全，包括信号系统、防护系统和行车规章等。
车站运营安全是指确保车站内的乘客和工作人员安全，包括站台安全设备和紧急撤离系统等。
工务安全是指确保铁路线路和基础设施安全的各项措施，包括巡视检查、维修养护和灾害防范等。
5. 铁路发展铁路发展是指铁路系统在规模、技术和服务等方面的不断改善和提升。
铁路基础设施建设规划方案
铁路基础设施建设规划方案随着经济的发展和城市化进程的加速，铁路基础设施建设成为了国家发展的重要方面。
本文将探讨铁路基础设施建设规划方案的重要性、目标和挑战，并提出一些解决方案。
一、引言铁路基础设施建设是国家发展的重要支撑，它不仅能够提供便捷的交通运输，还能促进区域经济的发展，改善人民生活水平。
因此，制定合理的铁路基础设施建设规划方案至关重要。
二、规划的重要性1. 促进经济发展铁路基础设施的建设能够促进经济发展，提高物流效率，降低运输成本，促进商品流通。
同时，它也能够带动相关产业的发展，增加就业机会，提高人民生活水平。
2. 优化交通结构随着城市化进程的加速，交通拥堵问题日益突出。
铁路基础设施的建设可以缓解道路交通压力，优化交通结构，提高交通运输效率。
同时，它也能够减少交通事故的发生，提高交通安全性。
3. 促进区域协调发展铁路基础设施的建设能够促进区域协调发展，缩小区域差距。
它可以加强城乡之间的联系，促进资源的合理配置，推动贫困地区的发展，实现共同富裕。
三、规划的目标1. 建设高效的铁路网络铁路基础设施建设的目标是建设高效的铁路网络，包括高速铁路、普速铁路和城际铁路。
这些铁路线路应该能够实现快速、安全、舒适的运输，满足人民日益增长的出行需求。
2. 提高铁路运输能力铁路基础设施建设的目标是提高铁路运输能力，包括增加铁路线路的长度和数量，提高铁路线路的运输速度和运输能力。
同时，还需要建设现代化的车站和货运中心，提高货物装卸效率。
3. 促进铁路与其他交通方式的衔接铁路基础设施建设的目标是促进铁路与其他交通方式的衔接，包括公路、航空和水运。
通过建设多式联运的综合交通枢纽，实现不同交通方式之间的无缝衔接，提高交通运输效率。
四、规划的挑战1. 资金问题铁路基础设施建设需要大量的资金投入，而且建设周期长，回报周期也较长。
因此，如何解决资金问题是一个重要挑战。
可以通过多元化的融资渠道，如政府投资、银行贷款、社会资本参与等方式来解决资金问题。
高速铁路基础设施
高速铁路技术是当今世界铁路的一项重大技术成果，它集中反映了一个国家铁路铁路牵引动力、线路结构、高速运行控制、高速运输组织和经营管理等方面的技术进步，也体现了一个国家的科技和工业的水平。
高速铁路在经济发达、人口密集地区的经济效益和社会效益尤为突出。
高速铁路线路应能保证列车按规定的最高速度，安全、平稳和不间断地运行。
因此，铁路线路，无论就其整体来说，或者就其各个组成部分来说，都应当具有一定的坚固性与稳定性。
一、线形高速列车首先要满足安全与舒适的要求。
影响列车安全和舒适的因素有很多，虽然机车车辆性能及运营方式起着很大作用，但高速铁路的线路参数也是重要的影响因素，在设计高速铁路时必须予以重视。

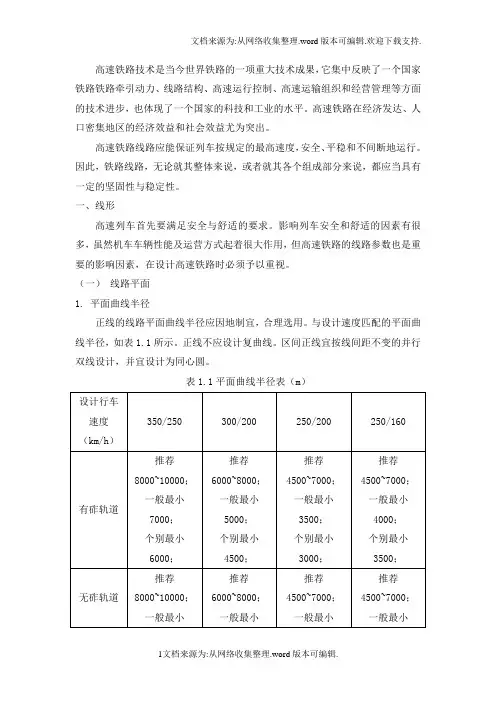

（一）线路平面1. 平面曲线半径正线的线路平面曲线半径应因地制宜，合理选用。
与设计速度匹配的平面曲线半径，如表1.1所示。
正线不应设计复曲线。
区间正线宜按线间距不变的并行双线设计，并宜设计为同心圆。
表1.1平面曲线半径表（m）注：个别最小半径值需进行技术经济比选，报部批准后方可采用。
2. 线间距线间距设计应符合下列规定：1）区间及站内正线线间距不应小于表1.2的标准，曲线地段可不加宽。
表1.2正线线间距2）正线与联络线、动车组走行线并行地段的线间距，应根据相邻一侧线路的行车速度及其技术要求和相邻线的路基高程关系，考虑站后设备、路基排水设备、声屏障、桥涵等建筑物以及保障技术作业人员安全的作业通道等有关技术条件综合研究确定，最小不应小于5.0m。
3）正线与既有铁路或客货共线铁路并行地段线间距不应小于5.3m。
当两线不等高或线间设置其它设备时，最小线间距应根据相关技术要求计算确定。
4）隧道双洞地段两线间距应根据地质条件、隧道结构及防灾与救援要求，综合分析研究确定。
3. 缓和曲线直线与圆曲线间应采用缓和曲线连接。
缓和曲线采用三次抛物线线形。
缓和曲线长度应根据设计速度、曲线半径和地形条件按表1.3合理选用，应选用（1）栏值，困难条件下可选用（2）栏或（3）栏值。
高速铁路系统的构成
高速铁路系统的构成1.基础设施系统基础设施系统是一个庞大的系统，涉及路基、桥涵、隧道和轨道等专业工程，还涉及路基与桥梁的过渡、路基与隧道的过渡、桥梁与隧道的过渡及路基和隧道灯线下基础与轨道结构的衔接等。
与普速铁路相比，基础设施系统采用了很多新技术和新工艺，其设计和施工控制标准高。
2.高速列车系统高速列车是高速铁路的核心技术装备和实现载体，是当代高新技术的集成，其涵盖了信息通信、电子电力、材料化工、机械制造、自动控制等多学科、多专业，是世界各国科学技术和制造产业创新能力、综合国力及国家现代化程度的集中体现与重要标志之一。
高速列车不仅包含传统轨道列车车辆的车体、转向架和制造技术，还具有复杂的牵引传动与控制、计算机网络控制、车载运行控制等关键技术。
3.列车运行控制系统列车运行控制系统是集先进的计算机、通信及自动化控制技术为一体的综合控制与管理系统，以电子器件或微电子器件作为控制单元，并采用集中管理、分散控制的集散式控制方式。
列车运行控制系统是保证列车运行安全和提高行车效率的关键系统。
4.牵引供电系统牵引供电系统是高速铁路系统的能力保障系统，其主要功能是为高速铁路列车运行控制系统提供稳定、高质量的电能。
牵引供电系统一般由供电系统、变电系统、接触网系统、SCADA系统和电力系统等构成。
总的来说，高速铁路电力牵引所需牵引功率更大、公网作用关系更加复杂。
5.运营调度系统运营调度系统是集计算机、通信、网络等现代化技术为一体的现代化综合系统。
运营调度系统涵盖运输计划管理、列车运行管理、动车管理、综合维修管理、车站作业管理、安全监控及系统维护等工作。
调度指挥工作就是围绕运输计划对资源进行动态调配，其反映了运输组织的具体执行过程，是铁路系统运转的中枢部位。
6.客运服务系统客运服务系统的主要功能是处理与旅客运输服务相关的事件，主要包括发售车票、信息采集、信息发布、日常投诉处理、紧急救助、旅客疏散、旅客赔付和客户关系管理等工作，此外还提供系统分析功能，为管理层提供决策参考。
《高速铁路基础设施》课件
环保可持续
技术创新
高铁的建设和运行过程中， 需要考虑环保和可持续发展。
高铁的未来发展将继续依靠 技术创新，提升运输的效率 和舒适性。
融入城市
高铁还将与城市的发展相结 合，为人们创造更好的出行 体验。
《高速铁路基础设施》 PPT课件
高速铁路基础设施是现代交通运输的重要组成部分。本课件将介绍高铁的基 础知识，探讨高铁对城市发展的影响一项先进的交通技术，它的发展历程中有哪些关键里程碑？
技术原理
高铁是如何在高速运行中保证安全和稳定性的？探索高铁的技术原理。
1 经济推动
高铁的建设带来了新 的经济机遇，促进了 城市发展和区域经济 繁荣。
2 交通便利
高铁的快速、便捷和 安全，为居民提供了 高效的出行方式。
3 人口流动
高铁连接了城市和城 市之间，在人口流动 和城市互动方面发挥 了重要作用。
设计规划与施工方法
1
设计理念
高铁的设计需要考虑列车车辆、轨道、通信设施等多个方面。
高铁运输过程中的智能控制系统能够提高 运行的效率和可靠性。
高铁线路的维护保养
定期检修
高铁需要进行定期的检修 和保养工作，确保各个设 备的正常运行。
故障排除
在运营过程中，高铁可能 出现各种故障，需要及时 排除。
安全管理
高铁的安全管理工作是维 护线路和乘客安全的重要 保证。
可持续发展与高铁的未来展望
2
施工策略
高铁的施工需要统筹规划和协调各个环节，确保工程的高质量完成。
3
材料选择
高铁需要使用高强度、耐久性好的材料，以确保运行的稳定性和安全性。
高铁的工程技术与创新
自动驾驶技术 磁悬浮技术 智能控制系统
高铁列车的自动驾驶技术已经在部分线路 上得到应用。
高速铁路基础设施的检测(一)
高速铁路基础设施的检测（一）
高速铁路基础设施的检测主要包括以下几个方面：
1. 铁路线路检测：对铁路轨道的平整度、轨面高度、轨距、轨床质量等进行检测，以确保铁路线路的运行安全和平稳性。
2. 电气系统检测：对高速铁路的电力供应系统进行检测，包括牵引供电系统、接触网、变电所等设备的运行状态和电气安全性。
3. 通信信号检测：对高速铁路的通信信号系统进行检测，包括信号灯、信号网、通信线路等设备的正常运行和信号传输的准确性。
4. 桥梁隧道检测：对高速铁路的桥梁和隧道结构进行检测，包括桥梁的强度、稳定性和隧道的排水、通风等方面，以确保结构的安全性和稳定性。
5. 站点设施检测：对高速铁路的车站设施进行检测，包括站台、候车室、出入口等设备的完好性和安全性。
以上是对高速铁路基础设施的检测的一些方面，通过定期的检测和维护，可以确保高速铁路的安全运行和乘客的出行体验。
