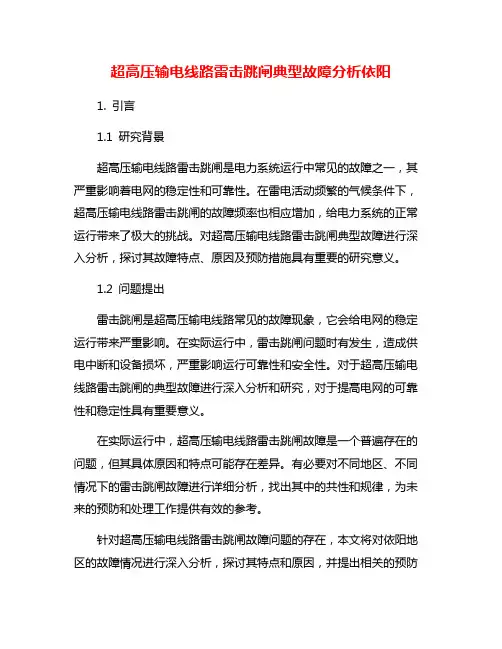

超高压输电线路雷击跳闸典型故障分析依阳1. 引言1.1 研究背景超高压输电线路雷击跳闸是电力系统运行中常见的故障之一，其严重影响着电网的稳定性和可靠性。
在雷电活动频繁的气候条件下，超高压输电线路雷击跳闸的故障频率也相应增加，给电力系统的正常运行带来了极大的挑战。
对超高压输电线路雷击跳闸典型故障进行深入分析，探讨其故障特点、原因及预防措施具有重要的研究意义。
1.2 问题提出雷击跳闸是超高压输电线路常见的故障现象，它会给电网的稳定运行带来严重影响。
在实际运行中，雷击跳闸问题时有发生，造成供电中断和设备损坏，严重影响运行可靠性和安全性。
对于超高压输电线路雷击跳闸的典型故障进行深入分析和研究，对于提高电网的可靠性和稳定性具有重要意义。
在实际运行中，超高压输电线路雷击跳闸故障是一个普遍存在的问题，但其具体原因和特点可能存在差异。
有必要对不同地区、不同情况下的雷击跳闸故障进行详细分析，找出其中的共性和规律，为未来的预防和处理工作提供有效的参考。
针对超高压输电线路雷击跳闸故障问题的存在，本文将对依阳地区的故障情况进行深入分析，探讨其特点和原因，并提出相关的预防措施和应急处理方案。
通过对依阳地区雷击跳闸故障进行系统研究，可以为电力系统的安全稳定运行提供有益的借鉴和经验。
1.3 研究意义超高压输电线路雷击跳闸是电力系统中常见的故障现象，对电网的安全稳定运行造成严重影响。
对该故障进行深入分析和研究具有重要的实践意义和理论意义。
通过对雷击跳闸典型故障的分析可以帮助电力系统运维人员更好地了解该故障的特点和规律，提高故障排除速度，缩短停电时间，降低事故对电网的影响。
深入研究雷击跳闸的故障原因可以有针对性地制定预防措施，减少故障发生的可能性，提高电网的可靠性和稳定性。
对超高压输电线路雷击跳闸的应急处理和改进建议的研究，可以为电力系统运维人员提供具体操作指导和改进方案，为电网的可持续发展提供技术支持。
深入研究超高压输电线路雷击跳闸故障的分析具有重要的现实意义和实用价值。
线路雷击跳闸的原因及条件
线路雷击跳闸的原因及条件本文介绍了线路雷击跳闸的二大条件及主要原因。
一般情况下35kV线路由于绝缘水平不是很高，雷闪放电引起导线对地闪络是不可避免的，线路因雷击而跳闸必须具备两个条件：1雷击时雷电过电压超过线路的绝缘水平引起线路绝缘冲击闪络，但其持续时间只有几十微秒，线路开关还来不及跳闸。
2冲击闪络继而转为稳定的工频电弧，对35kV线路来说就是形成相间短路，从而导致线路跳闸。
因此对于全线架设避雷线的线路，线路雷击跳闸主要取决于：(1)线路防雷水平的高低雷击档距中避雷线时，一般情况下空气间隙不会发生闪络，而雷电流在向两边杆塔传播时，由于强烈的电晕，当传播到杆塔时，幅值已大为降低，如果杆塔的接地电阻不高，杆塔电位的升高不足以引起绝缘子串发生闪络。
而当雷击杆塔引起反击过电压时，雷电流引起杆塔的塔顶电位升高，使绝缘子串电压升高，当绝缘子串电压超过绝缘子串闪络电压时，绝缘子串就可能发生闪络由于塔顶电位的升高和绝缘子串电压的大小和与杆塔冲击接地电阻值直接相关，因此接地电阻越大，塔顶电位越高，绝缘子串上的电位差也就越大，这样就容易造成绝缘子串的闪络，甚至造成多串绝缘子串的同时闪络，导致相间短路，引起跳闸。
由于全线架设避雷线，雷绕过避雷线的保护作用击于导线的概率相对就极低。
四川中光防雷。
(2)系统中性点运行方式我国规程规定，35kV系统单相接地电容电流小于10A时，中性点采用绝缘运行方式。
如果35kV系统单相接地电容电流超10A，当线路因雷击引起导线单相对地短路后，短路点的单相接地电流往往就以弧光形式出现，这种弧光不易自行熄灭，时燃时灭，这样就容易在系统产生弧光过电压，危及一些绝缘水平较低的电气设备，并且如果这时线路又遭雷击引起其它相短路的话就形成了相间短路，线路马上跳闸。
因此系统采用中性点经消弧线圈接地运行方式就是利用单相接地时消弧线圈产生的感性电流补偿接地点的容性电流，使接地电流变小，并自动熄弧，接地故障消失系统恢复正常.。
超高压输电线路雷击跳闸典型故障分析依阳
超高压输电线路雷击跳闸典型故障分析依阳超高压输电线路是电力系统中重要的组成部分，而雷击跳闸是超高压输电线路运行过程中常见的故障之一。
雷击跳闸故障的发生对电网运行和电力供应会产生严重影响，因此对雷击跳闸的典型故障进行分析是非常重要的。
本文将从故障的发生原因、特点及预防措施等方面对超高压输电线路雷击跳闸典型故障进行分析。
一、雷击跳闸的发生原因雷击跳闸是指由于雷击而导致超高压输电线路发生瞬时故障，使输电线路上的开关跳闸。
雷击跳闸故障的发生原因主要有以下几点：1. 自然环境因素：雷电是雷击跳闸故障的最主要原因之一。
在雷电天气情况下，雷电将直接击中或者感应诱导到超高压输电线路上，导致线路上电气设备受损或者跳闸。
2. 设备缺陷：输电线路设备自身存在隐患或者缺陷也是雷击跳闸故障的重要原因之一。
比如设备绝缘老化、绝缘子破损、接地电阻不良等，都可能导致雷击跳闸故障的发生。
3. 操作失误：操作人员在对超高压输电线路设备进行操作时，如果操作不当，也可能导致对设备的损坏，从而导致雷击跳闸故障。
二、雷击跳闸故障的特点雷击跳闸故障具有瞬时性、多发性、不可预测等特点。
具体表现为：1. 瞬时性：雷击跳闸故障发生的过程非常迅速，由于雷电产生的高电压、大电流等瞬时作用，使得输电线路上的设备瞬间受到严重损害，导致设备跳闸。
2. 多发性：在雷电频繁的地区，雷击跳闸故障容易发生，甚至同一处地点可能经常遭受雷击跳闸故障的困扰。
3. 不可预测：雷击跳闸故障的发生具有不可预测性，尤其是在雷电天气条件下，即使做好了预防措施，也难以完全避免雷击跳闸故障的发生。
三、预防措施针对雷击跳闸故障，需要采取一系列的预防措施来减少故障的发生，保障超高压输电线路的安全稳定运行。
1. 设备绝缘性能提升：对输电线路设备的绝缘等级进行提升，采用高品质的绝缘子和绝缘材料，提高设备的耐雷击能力。
2. 防雷装置的安装：在输电线路上安装专业的防雷装置，对输电线路进行有效的防雷保护，减少雷击跳闸故障的发生。
输电线路雷击跳闸事故浅析及防雷事故措施的研究
输电线路雷击跳闸事故浅析及防雷事故措施的研究在输电线路运行中，雷击跳闸事故是一种非常常见的故障形式。
一旦发生雷击跳闸事故，不仅会造成电网供电不足，还可能对设备造成严重损坏，甚至对人员造成威胁。
因此，对于输电线路的防雷工作非常重要。
本文从雷击跳闸事故的原因入手，对防雷事故的措施进行浅析。
1.雷击跳闸事故原因雷击跳闸事故的原因是多方面的，以下是常见的几种原因：（1）气象因素气象因素是雷击跳闸事故最常见的原因之一。
例如，雷雨天气、风雨交加等天气条件会导致升空积累的静电荷极易引发雷击跳闸事故。
（2）设备质量问题输电线路设备质量差、绝缘损伤等都会导致雷击跳闸事故。
（3）人为因素人为因素是导致雷击跳闸事故的另一主要原因。
比如，在电厂、变电站等场所的垃圾、枝叶等杂物堆积在配电设备周围，容易引发雷击跳闸事故。
此外，工作人员的疏忽大意、操作不当等也会导致雷击跳闸事故的发生。
2.防雷事故措施为了防止雷击跳闸事故的发生，我们需要采取一系列的防雷措施。
具体如下：（1）强化设备及绝缘检修为了避免因设备质量问题导致的雷击跳闸事故，需要定期对设备进行检修，确保设备质量及绝缘正常。
（2）科学规划输电线路科学规划输电线路，定期进行清理维护，是防止气象因素导致的雷击跳闸事故的有效措施。
（3）加强管理加强场所周边环境的管理，定期清理垃圾、杂物等，可以有效避免垃圾等杂物堆积引发雷击跳闸事故。
（4）加强人员培训加强工作人员的培训，提高工作人员的专业技能及责任意识，减少因工作人员的疏忽大意等因素导致的事故发生。
综上所述，防雷事故是重要的工作内容。
只有加强设备管理、科学规划输电线路、加强管理及人员培训措施等，才能有效预防雷击跳闸事故的发生，保障电力设备的正常运行，保障国家电网的供电，保护人民生命财产安全。
打雷引起跳闸的原理

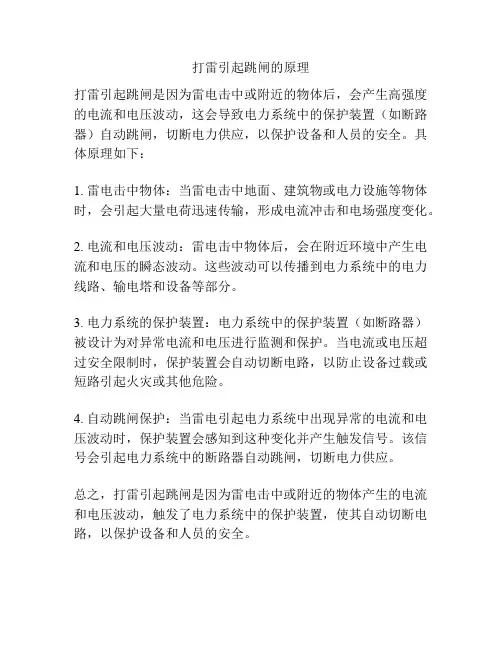

打雷引起跳闸的原理
