电气设计流程

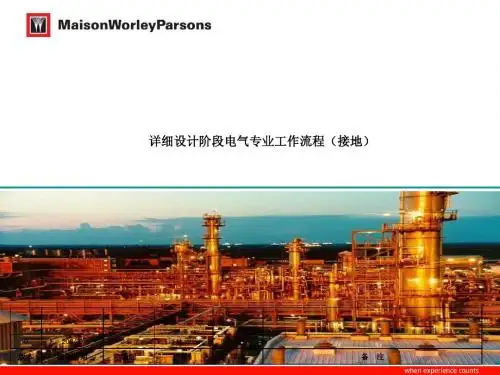

03 详细设计阶段-电气专业工作流程(接地)
详细设计阶段电气专业工作流程（接地）
0
2004/9
梁东光
王继林 谭临河
黄信良
版本
编制日期
编制
审核
审定
备 注
详细设计阶段电气专业工作流程（接地）
业主与其它部门 项目管理 电气专业
开始
相关专业
基础设计文件
1 接地设计
2 接地研究
3 接地电阻计算 设备布置 条件图
备材料表
6 设计文件汇总 存档/发放 设计文件
结束
详细设计阶段电气专业工作流程（接地）
编号 1 接地设计： 无说明。 2 接地研究： 根据规范和接地电阻值的要求对接地网、接地极设置进行研究，初步确定接地网接地极的型式以及采用的 接地材料。 3 接地电阻计算： 根据接地网接地极研究结果，以及土壤电阻率情况，进行接地电阻计算，如不满足要求则应增设接地极数 量，重新进行接地研究，再进行计算，直到满足要求为止。 4 接地平面图： 根据有关专业设备布置条件图、配电平面图，对所有需要接地的设备确定接地线敷设原则，并绘制接地平 面图。 5 6 接地设备材料： 根据接地平面图统计相应材料。 设计文件汇总： 电气专业 完成材料统计 电气专业 完成接地平面图 电气专业 接地电阻达到规范要求 电气专业 初步确定接地网接地极型式 电气专业 活 动 说 明 活动结果 责任单位 或责任人 电气专业
03 详细设计阶段-电气专业工作流程(防雷)
版本
编制日期
编制
审核
审定
备 注
详细设计阶段电气专业工作流程（防雷）
业主与其它部门 项目管理 电气专业
开始 制造厂资料
相关专业
制造商
1 计算
3 防雷接地平剖面图
4 钢筋头条件
建筑条件
5 防雷设备材料表
6 设计文件汇总 存档/发放 设计文件
结束
详细设计阶段电气专业工作流程（防雷）
编号 1 防雷设计： 无说明。 2 防雷计算： 根据建筑、结构专业有关建筑物条件，建构筑物内物料特性，以及防雷规范，计算 和确定是否需要防雷。 3 防雷接地平剖面图： 对于需要防雷建构筑物，确定避雷网格大小、引下线位置、避雷针位置、避雷针（ 线）高度以及接地网布置，并绘制防雷接地平剖面图。 4 有关条件： 避雷网确定后，应向建筑或结构专业提出预埋钢筋头条件。对避雷针（线）应提出 安装条件或基础条件。 5 6 防雷设备材料表： 根据平剖面图统计相应材料。 设计文件汇总： 电气专业 完成材料统计 电气专业 提条件 电气专业 完成防雷接地平剖面图 电气专业 确定是否需要防雷 电气专业 活 动 说 明 活动结果 责任单位 或责任人 电气专业

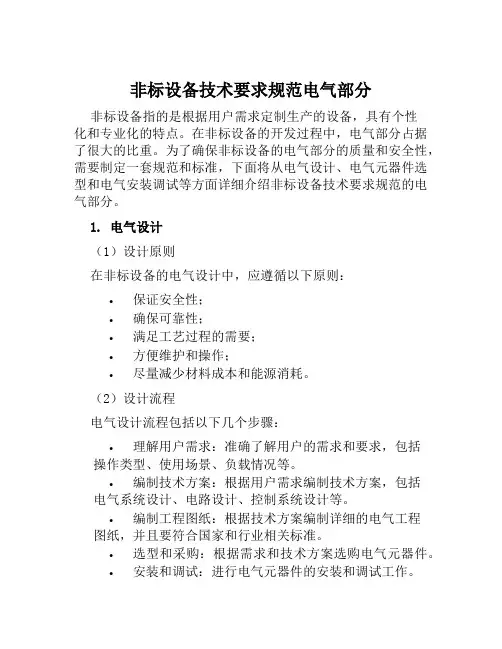

非标设备技术要求规范电气部分
非标设备技术要求规范电气部分非标设备指的是根据用户需求定制生产的设备，具有个性化和专业化的特点。
在非标设备的开发过程中，电气部分占据了很大的比重。
为了确保非标设备的电气部分的质量和安全性，需要制定一套规范和标准，下面将从电气设计、电气元器件选型和电气安装调试等方面详细介绍非标设备技术要求规范的电气部分。
1. 电气设计（1）设计原则在非标设备的电气设计中，应遵循以下原则：•保证安全性；•确保可靠性；•满足工艺过程的需要；•方便维护和操作；•尽量减少材料成本和能源消耗。
（2）设计流程电气设计流程包括以下几个步骤：•理解用户需求：准确了解用户的需求和要求，包括操作类型、使用场景、负载情况等。
•编制技术方案：根据用户需求编制技术方案，包括电气系统设计、电路设计、控制系统设计等。
•编制工程图纸：根据技术方案编制详细的电气工程图纸，并且要符合国家和行业相关标准。
•选型和采购：根据需求和技术方案选购电气元器件。
•安装和调试：进行电气元器件的安装和调试工作。
2. 电气元器件选型（1）选型原则在非标设备的电气元器件选型中，应遵循以下原则：•确保安全性；•保证可靠性；•满足工艺过程的需要；•符合国家和行业相关标准和规范；•尽量减少材料成本和能源消耗。
（2）选型流程电气元器件选型流程包括以下几个步骤：•确定需要选型的元器件：依据设计方案、工程图纸和用户需求确定需要选型的元器件种类、型号和规格。
•调查市场：了解市场的供应情况、品牌和质量保证等。
•进行技术比较：对市场上满足规定要求的电气元器件进行综合评估和比较，包括参数、性能、价格等。
•选型确认：根据技术比较结果，选出最适合的电气元器件。
3. 电气安装调试（1）安装原则在非标设备的电气安装中，应遵循以下原则：•保证安全性；•周密规划和实现电缆的通道及安装位置；•提高设备的稳定性和可靠性；•明确工作原理，防止误操作。
（2）安装流程电气安装流程包括以下几个步骤：•确认电气元器件的选型和采购情况。
03 详细设计阶段-电气专业工作流程(变电)
完成变配电所平剖面图
电气专业
6
基础、开孔、开洞条件： 根据平剖面图，作出有关基础条件图，开孔开洞条件图，发至建筑、结构专业。
提条件
电气专业
7
电路图、元件表及端子图： 根据工艺等专业用电负荷表及控制要求，进行高低压电路图、元件表及端子图设计。
完成电路图、元件表及端子图
电气专业
详细设计阶段电气专业工作流程（变电）
根据系统短路参数、工艺等专业用电负荷表及控制要求，完成高压供电系统图，高压系统排列布置系统 图，低压排列布置系统图，直流系统图。
3
系统研究： 根据已确定的供配电系统方案，需要对供配电系统进行研究并进行如下计算： 短路计算，设备校验计算，负荷计算，电机启动/再启动压降计算，保护整定计算，电缆选择计算，接地 电阻计算，照明计算，电容补偿计算等。
完成有关计算
电气专业
4
变配电所布置： 根据有关计算结果，已确定的单线图，以及确定后的主要设备制造商文件或资料（如没有制造商资料可 按与业主协商确定的选型原则），进行初步的变配电所平面布置，以及有关要求，并发至有关专业。
完成初步变配电所布置
电气专业
5
平剖面图： 接到建筑专业返回的条件后，开展变配电所平剖面布置图工作。
编号 8 电缆敷设及配电平面图： 根据暖风等专业用电负荷表及条件图、配电所平剖面布置图，进行电缆桥架、电缆敷设及配电平面图设 计。 9 10 11 12 13 14 照明： 根据照明要求及建筑条件，以及照度计算结果，进行照明平面设计和照明系统图设计 接地： 根据变配电所布置情况，确定接地型式，进行接地平面图设计。 防雷： 按照当地气象条件以及防雷规范规定，进行防雷计算，以及防雷接地平剖面图。 电气管线表： 完成电气管线表 电气专业 完成防雷接地平剖面图 电气专业 完成接地平面图 电气专业 完成照明部分设计 电气专业 活 动 说 明 活动结果 完成电缆敷设及配电平面图 责任单位 或责任人 电气专业

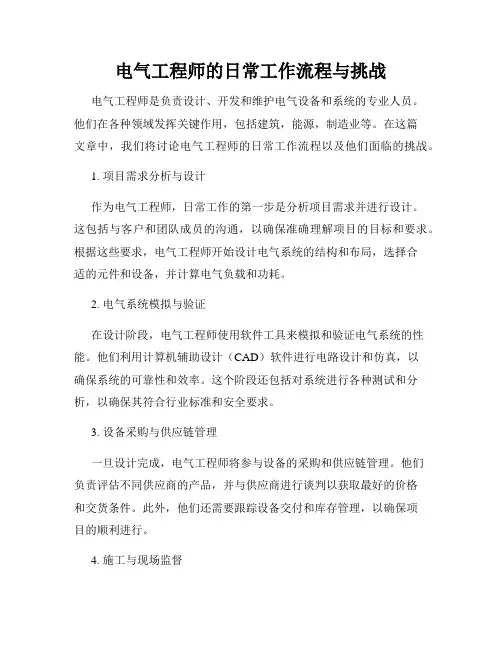

电气工程师的日常工作流程与挑战
电气工程师的日常工作流程与挑战电气工程师是负责设计、开发和维护电气设备和系统的专业人员。
他们在各种领域发挥关键作用，包括建筑，能源，制造业等。
在这篇文章中，我们将讨论电气工程师的日常工作流程以及他们面临的挑战。
1. 项目需求分析与设计作为电气工程师，日常工作的第一步是分析项目需求并进行设计。
这包括与客户和团队成员的沟通，以确保准确理解项目的目标和要求。
根据这些要求，电气工程师开始设计电气系统的结构和布局，选择合适的元件和设备，并计算电气负载和功耗。
2. 电气系统模拟与验证在设计阶段，电气工程师使用软件工具来模拟和验证电气系统的性能。
他们利用计算机辅助设计（CAD）软件进行电路设计和仿真，以确保系统的可靠性和效率。
这个阶段还包括对系统进行各种测试和分析，以确保其符合行业标准和安全要求。
3. 设备采购与供应链管理一旦设计完成，电气工程师将参与设备的采购和供应链管理。
他们负责评估不同供应商的产品，并与供应商进行谈判以获取最好的价格和交货条件。
此外，他们还需要跟踪设备交付和库存管理，以确保项目的顺利进行。
4. 施工与现场监督电气工程师还需要在项目施工阶段提供指导和监督。
他们与其他工程师和技术人员紧密合作，确保设备的正确安装和连接。
此外，他们也负责检查现场条件，并采取必要的安全措施以保障工作人员和设备的安全。
5. 故障排除与维护一旦项目交付完成，电气工程师的工作并没有结束。
他们需要进行系统的故障排除和维护。
这包括检测和修复电路故障，更换损坏的元件，以及进行定期的维护工作，以确保设备的正常运行和长寿命。
电气工程师在日常工作中面临着许多挑战，以下是其中的一些主要挑战：1. 技术更新速度快电气工程领域的技术在不断创新和发展，电气工程师需要不断学习和跟上最新的工艺和技术。
这需要他们进行持续的专业发展和自我学习，以确保他们的知识和技能与行业的最新趋势保持同步。
2. 安全和法规要求电气工程师必须遵守严格的安全和法规要求，以确保他们的工作符合行业标准和法律法规。

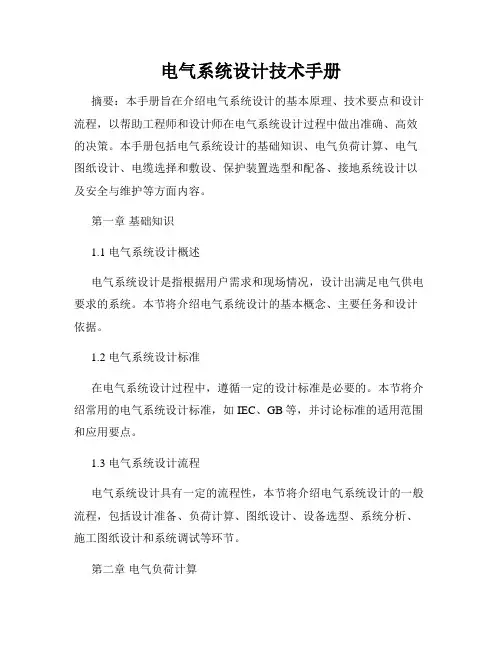

电气系统设计技术手册
电气系统设计技术手册摘要：本手册旨在介绍电气系统设计的基本原理、技术要点和设计流程，以帮助工程师和设计师在电气系统设计过程中做出准确、高效的决策。
本手册包括电气系统设计的基础知识、电气负荷计算、电气图纸设计、电缆选择和敷设、保护装置选型和配备、接地系统设计以及安全与维护等方面内容。
第一章基础知识1.1 电气系统设计概述电气系统设计是指根据用户需求和现场情况，设计出满足电气供电要求的系统。
本节将介绍电气系统设计的基本概念、主要任务和设计依据。
1.2 电气系统设计标准在电气系统设计过程中，遵循一定的设计标准是必要的。
本节将介绍常用的电气系统设计标准，如IEC、GB等，并讨论标准的适用范围和应用要点。
1.3 电气系统设计流程电气系统设计具有一定的流程性，本节将介绍电气系统设计的一般流程，包括设计准备、负荷计算、图纸设计、设备选型、系统分析、施工图纸设计和系统调试等环节。
第二章电气负荷计算2.1 负荷计算的基本原理电气负荷计算是电气系统设计的基础，本节将介绍电气负荷计算的基本原理和方法，包括负荷分类、负荷计算公式和负荷特性等。
2.2 电气负荷计算的数据获取电气负荷计算需要获取一定的输入数据，本节将介绍负荷计算所需的数据，包括用电设备清单、用电设备功率、使用时间和负载特性等。
2.3 电气负荷计算案例分析本节将通过一个电气负荷计算案例，详细介绍负荷计算的实际操作过程，包括负荷分类、负荷计算、校核等。
第三章电气图纸设计3.1 电气图纸设计的基本要求电气图纸是电气系统设计的重要成果之一，本节将介绍电气图纸设计的基本要求，包括布局图、接线图、配电柜图等。
3.2 电气图纸设计软件的应用为了提高电气图纸设计的效率和准确性，本节将介绍常用的电气图纸设计软件，如AutoCAD、Revit等，并介绍其基本操作方法。
3.3 电气图纸设计实例分析本节将通过一个电气图纸设计实例，详细介绍电气图纸设计的实际操作过程，包括图纸布局、元件选择、线路设计等。
电气自动化控制系统的设计
电气自动化控制系统的设计随着科技的不断发展，电气自动化控制系统在工业生产中起着越来越重要的作用。
它可以提高生产效率、降低成本、改善产品质量，从而使生产过程更加智能化、自动化。
在这篇文章中，我们将讨论电气自动化控制系统的设计原则、流程以及相关的技术要点。
一、设计原则电气自动化控制系统的设计需要遵循一些基本原则，以确保系统的稳定性、可靠性和高效性。
1. 系统可靠性：系统的设计应该考虑到各种可能的故障和失效情况，采取相应的措施来保证系统的可靠性，从而避免因单点故障而导致生产线停工。
2. 系统安全性：设计过程中需要考虑到人员、设备和环境的安全，采取相应的安全措施，确保系统的运行不会对任何人员造成伤害，不会对设备和环境造成损坏。
3. 系统灵活性：系统设计应该具备一定的灵活性，能够适应生产线的不同需求和变化，可以方便地进行扩展、升级和改造。
4. 系统成本效益：设计过程中需要考虑系统的成本效益，选择合适的设备和技术，使系统既能满足生产需求，又能控制成本，确保投资能够得到合理的回报。
二、设计流程电气自动化控制系统的设计流程通常包括以下几个阶段：1. 需求分析：在这一阶段，需要与生产部门、设备供应商和其他相关人员进行沟通，了解他们的需求和期望，明确系统的功能要求和性能指标。
2. 方案设计：根据需求分析的结果，进行系统的方案设计，包括系统结构、控制策略、硬件设备和软件编程等内容。
3. 设备选型：在这一阶段，需要根据系统设计方案，选择合适的电气设备，包括PLC 控制器、传感器、执行器、通信设备等，确保设备的性能能够满足系统的需求。
4. 系统集成：将选定的设备进行集成，进行软件编程和调试，确保系统的各个部分能够正常工作，并与生产设备进行无缝衔接。
5. 系统验收：在系统集成完成后，进行系统的验收测试，确保系统能够稳定可靠地运行，满足生产需求。
6. 系统维护：系统投入运行后，需要进行定期的维护和管理，确保系统能够持续稳定地运行，同时及时处理系统中出现的故障和问题。
电气工作流程
电气工作流程电气工作流程是指在进行电气工程项目时，所需完成的一系列工作步骤和流程。
下面是一个通常的电气工作流程：1. 需求分析：确定客户的电气需求，包括电气设备、电气系统的安装和维护要求，并与客户讨论并明确需求。
2. 设计规划：根据客户的需求和现有设备及系统信息，进行电气设备和系统的设计规划。
这包括确定所需电气设备的数量和种类，确定电气线路的布置和连接方式等。
3. 材料采购：根据设计规划的结果，制定材料采购计划并采购所需的电气设备、电线、开关、插座等材料。
4. 安装施工：根据设计规划的要求进行电气设备和系统的安装施工。
这包括安装电线、开关、插座等电气设备，进行接线，并保证电气设备和系统的安全和可靠性。
5. 调试测试：在安装完成后，进行电气设备和系统的调试测试，确保其正常工作。
这包括检查电气线路连接是否正确，进行电压和电流的测量和校准等。
6. 运行维护：在电气设备和系统正常工作后，进行日常的运行维护工作。
这包括定期对电气设备进行检查、清洁和维修，以保持其正常运行。
7. 安全检查：定期进行安全检查，并采取必要的安全措施，防止电气设备和系统的故障和事故发生。
8. 变更管理：对电气设备和系统的变更进行管理，包括对设计规划和安装施工的调整和改进。
9. 报告和文件管理：对电气工作的过程和结果进行报告和文件管理，确保工作的可追溯性和完整性。
10. 问题解决：及时解决电气设备和系统中出现的问题，包括故障排除和修复。
以上是一个基本的电气工作流程，不同项目和工作环境可能会有一些差异和特殊要求。
在进行电气工作时，需要遵循相关法律法规和安全标准，并根据实际情况进行适当的调整和改进。
