08级高频电子技术试题(补)

合集下载

电子科学与技术DSP试题A(2008)

电子科学与技术DSP试题A(2008)

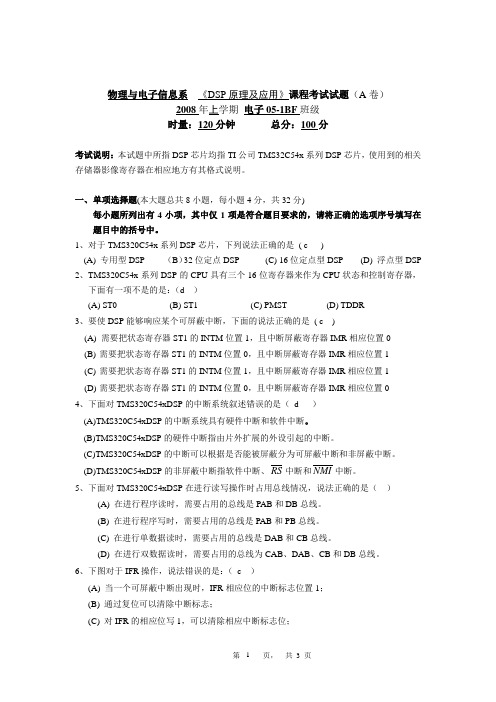

物理与电子信息系《DSP原理及应用》课程考试试题(A卷)2008年上学期电子05-1BF班级时量:120分钟总分:100分考试说明:本试题中所指DSP芯片均指TI公司TMS32C54x系列DSP芯片,使用到的相关存储器影像寄存器在相应地方有其格式说明。

一、单项选择题(本大题总共8小题,每小题4分,共32分)每小题所列出有4小项,其中仅1项是符合题目要求的,请将正确的选项序号填写在题目中的括号中。

1、对于TMS320C54x系列DSP芯片,下列说法正确的是( c )(A) 专用型DSP (B)32位定点DSP (C) 16位定点型DSP (D) 浮点型DSP2、TMS320C54x系列DSP的CPU具有三个16位寄存器来作为CPU状态和控制寄存器,下面有一项不是的是:(d )(A) ST0 (B) ST1 (C) PMST (D) TDDR3、要使DSP能够响应某个可屏蔽中断,下面的说法正确的是( c )(A) 需要把状态寄存器ST1的INTM位置1,且中断屏蔽寄存器IMR相应位置0(B)需要把状态寄存器ST1的INTM位置0,且中断屏蔽寄存器IMR相应位置1(C)需要把状态寄存器ST1的INTM位置1,且中断屏蔽寄存器IMR相应位置1(D)需要把状态寄存器ST1的INTM位置0,且中断屏蔽寄存器IMR相应位置04、下面对TMS320C54xDSP的中断系统叙述错误的是(d )(A)TMS320C54xDSP的中断系统具有硬件中断和软件中断。

(B)TMS320C54xDSP的硬件中断指由片外扩展的外设引起的中断。

(C)TMS320C54xDSP的中断可以根据是否能被屏蔽分为可屏蔽中断和非屏蔽中断。

(D)TMS320C54xDSP的非屏蔽中断指软件中断、RS中断和NMI中断。

5、下面对TMS320C54xDSP在进行读写操作时占用总线情况,说法正确的是()(A) 在进行程序读时,需要占用的总线是PAB和DB总线。

电子技术基础(三)08

电子技术基础(三)08

电子技术基础(三) 08试题课程代码:04730一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电路如图所示,能正确反映电压1U 和U 之间关系的表达式是( )A .U R R R U 2121+=B .U R R R U 2211+= C .U R R R U 2111+=D .U R R R U 1211+=2.正弦电压u(t)=t)sin(ϖm U (V),则正弦电压的有效值等于( )A .m U 21B .m U 22C .m UD .m U 23.电路如图所示,已知V U ,R R R s 21K Ω321====。

则电流I 等于( )A .0.5mAB .1mAC .2mAD .3mA4.图示电路中二极管21D D 和的导通电压均为0.7V ,当V U ,V U 51021==时,可以判断出( )A .截止导通21D ,DB .导通截止21D ,DC .导通导通21D ,D D .截止截止21D ,D5.为使放大电路的输出电压稳定、输入电阻增大,需引入的交流负反馈是( ) A .电压串联 B .电压并联 C .电流串联D .电流并联6.其特征是是理想运放的输出电阻,R o ( ) A .0R o = B .较大o R C .∞趋于o RD .与信号有关o R7.集成运放作为线性应用时,电路形式一般是( ) A .开环 B .正反馈 C .开环或正反馈D .深度负反馈8.单相桥式整流电路,2U 为变压器副边电压有效值,则二极管承受的最高反压RM U 为( ) A .222U B .22U C .2U 2D .2U9.开关型集成稳压器与普通线性集成稳压器相比较,前者的突出特点是( ) A .稳压效果好 B .效率高 C .滤波电容大D .输出纹波小10.某逻辑电路真值表如下表所示,其函数F 的表达式是( )A .B F = B .A F =C .A F =D .B F =11.卡诺图中,把8个相邻项合并,能够消除的变量数为( )A .1个B .2个C .3个D .4个12.在下列各图中,使输出F=1的电路是( )13.两个一位二进制数A 和B 的数据比较器,表示A>B 的输出G 表达式为( ) A .A G =B B .B A G = C .B A G =D .AB G =14.在下列各图中,能实行n 1n Q Q =+的电路是( )15.图示可编程PROM 器件中,A 和B 为输入变量,输出F 为( )A .A F =B +B AB .B A B A F +=C .A B A F +=BD .A F =B +AB二、填空题(本大题共15小题,每小题1分,共15分)请在每小题的空格中填上正确答案。

高频电子线路题库

高频电子线路题库

高频电子线路题库1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2.在通信系统中,共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外,还有调制和解调、混频和反馈控制电路等。

3.RC相移振荡器中放大器应采用反相放大器;至少要三节基本RC相移网络。

4.LC串联谐振回路中,当工作频率小于谐振频率时,回路呈容性,LC并联谐振回路中,当工作频率小于谐振频率时,回路呈感性。

5.LC谐振回路有串联谐振和并联谐振两种谐振方式。

6.LC串联谐振回路品质因数(Q值)下降,频带变宽,选择性变差。

7.谐振功率放大器中,LC谐振回路既起到阻抗匹配又起到选频滤波作用。

8.要产生较高频率信号应采用、LC 振荡器,要产生较低频率信号应采用RC 振荡器,要产生频率稳定度高的信号应采用石英晶体振荡器。

9.三端式振荡电路是LC正弦波振荡器的主要形式,可分为电容三端式和电感三端式两种基本类型。

10.发射机的中间级高频功率放大器,应工作于过压状态。

因为过压状态输出电压平稳且弱过压时,效率最高。

11.高频功率放大器的三种工作状态,分别为过压、临界、欠压。

12.发射机的末级高频功率放大器,应工作于临界状态,因为临界状态输出功率最大。

13.为了有效地实现基极调幅,调制器必须工作在欠压状态,14.集电极调幅应使放大器工作在过压状态,调幅系数必须> 1。

15.为了有效地实现基极调幅,调制器必须工作在欠压状态,为了有效地实现集电极调幅,调制器必须工作在过压状态。

16.某高频功率放大器原来工作在临界状态,测得Ucm=22v,Ico=100mA,RP=100Ω,Ec=24v,当放大器的负载阻抗RP变小时,则放大器的工作状态过渡到欠压状态,回路两端电压Ucm将减小,若负载阻抗增加时,则工作状态由临界过渡到过压状态,回路两端电压Ucm将增大。

17.丙类高频功率放大器的最佳工作状态是临界工作状态,这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

高频电子线路试题库

高频电子线路试题库

高频电子线路试题库一、单项选择题(每题 2 分,共20 分)第二章选频网络1、LC 串联电路处于谐振时,阻抗()。

A、最大B、最小C、不确定2、L C并联谐振电路中,当工作频率大于、小于、等于谐振频率时,阻抗分别呈()。

A、感性容性阻性B、容性感性阻性C、阻性感性容性D、感性阻性容性3、在LC并联电路两端并联上电阻,下列说法错误的是()A、改变了电路的谐振频率B、改变了回路的品质因数C、改变了通频带的大小D、没有任何改变第三章高频小信号放大器1、在电路参数相同的情况下,双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A、增大B减小C相同D无法比较2、三级相同的放大器级联,总增益为60dB,则每级的放大倍数为()。

A、10dB B 、20 C、20 dB D、103、高频小信号谐振放大器不稳定的主要原因是((A)增益太大(B)通频带太宽Cb' c的反馈作用(D)谐振曲线太尖锐。

第四章非线性电路、时变参量电路和混频器(C)晶体管集电结电容1、通常超外差收音机的中频为( )A) 465K B) 75KHZ ( C) 1605KHZ ( D) 10.7MHZ2、接收机接收频率为fc ,fL >( A) fc > fI fc+fI B) fL+fc C) fc+2fI( D)3、设混频器的fL >fC 产生的干扰称为( ,即fL =fC+fI )。

,若有干扰信号fn=fL+fI ,则可能(A)交调干扰(B)互调干扰(C)中频干扰(D)镜像干扰4、乘法器的作用很多,下列中不属于其作用的是(A、调幅B、检波C、变频D、调频5、混频时取出中频信号的滤波器应采用( )(A)带通滤波器(B)低通滤波器(C)高通滤波器(D)带阻滤波器(A)相加器(B)乘法器(C)倍频器(D)减法器7、在低电平调幅、小信号检波和混频中,非线性器件的较好特性是()A、i=b0+b1u+b2u2+b3u3 B 、i=b0+b1u+b3u3 C、i=b2u2 D、i=b3u38、我国调频收音机的中频为( )( A) 465KHZ ( B) 455KHZ ( C) 75KHZ ( D) 10.7MHZ9、在混频器的干扰中,组合副波道干扰是由于 ------- 造成的。

08级模电试卷

08级模电试卷
(1)画出放大电路的交流通路;(3分)
(2)求电路的输入电阻 和输出电阻 ;(6分)
(3)计算电压放大倍数 (6分)
图7
4、(本题10分)
(1)判断图8示电路的反馈极性与反馈类型。(3分)
(2)在深度负反馈条件下估算Avfs。电容CE对交流呈短路。(7分)
图8
五、画波形题(本题共10分)
图9电路,A1,A2为理想运放。稳压管正向导通电压为0。
集 美 大 学试 卷 纸
2009—2010学年 第1学期
课程名称
模拟电子线路
试卷
卷别
A
适用
学院、专业、年级
通信、电子08
考试
方式
闭卷□√
开卷□
备注
考试时间120分钟
总分
题号





得分
阅卷人
一、填空题(共15分,每空1分)。
1.双极型晶体管工作在放大区的偏置条件是发射结、集电结。
2.处于放大电路中的三极管三个电极电位分别是VA=10v,VB=4v,VC=9.3v,则A为_______极,B为_______极,C为_______极.
A、B、
C、D、
图4
三、是非判断题 (本题共10分,每小题2分,)(对的打√, 错的打×)
1、场效应管输入电阻远大于三极管输入电阻。( )
2、晶体三极管频率特性参数之间的关系为:>>T。 ( )
3、现测得两个共射放大电路空载时的放大倍数都是-100,将它们连成两极放大电路,其电压放大倍数为10000。 ( )
(本题共14分)
(1) 、 和 的值;(10分)
(2)A4构成什么电路?设电容的初始电压值为零,经过时间t=3秒,此时V0=?。(4分)

高频电子线路第3章参考答案

高频电子线路第3章参考答案
13
高频电子线路习题参考答案
3-9 已知高频功放工作在过压状态,现欲将它调整到临界状 态,可以改变哪些外界因素来实现,变化方向如何?在 此过程中集电极输出功率如何变化?
答3-9
可以通过采取以下措施
1. 减小激励Ub,集电极电流Ic1和电压振幅UC基本不变,输 出功率和效率基本不变。
2. 增大基极的负向偏置电压,集电极电流Ic1和电压振幅UC 基本不变,输出功率和效率基本不变。
号能量的放大电路,其主要功能是放大放大高频信号功率, 具有比较高的输出功率和效率。对它的基本要求是有选频作 用、输出功率大、自身损耗小、效率高、所以为了提高效率, 一般选择在B或C类下工作,但此时的集电极电流是一个余弦 脉冲,因此必须用谐振电路做负载,才能得到所需频率的正 弦高频信号。
11
高频电子线路习题参考答案
解3-5
设每级带宽为B1,则:
1
根据总带宽B0.7 B1 4 23 1
得:
每级带宽为B1
B0.7
1
4
8 11.2kHz 0.714
23 1
当偏离中心频率10kHz时,根据谐振特性,有:
K1
2A
2
K01 (1 A2 2 )2 42 A 1 4 4
8
高频电子线路习题参考答案
K
要求的基极回路。
题3-11图
15
高频电子线路习题参考答案
解3-11 1、求动态负载线
根据给定静态特性,
得到晶体管的Eb 0.5v,
gm
diC dube
1S,并得到如下方程组
iuc ce
Ec gm (Ub
Uc cos cos t
t Eb
Eb
代入数值后得

高频电子技术-高频小信号放大器习题解答

高频小信号放大器习题解答1、对高频小信号放大器的主要要求是什么?高频小信号放大器有哪些分类?解:对高频小信号器的主要要求是:⑴比较高的增益;⑵比较好的通频带和选择性;⑶噪音系数要小;⑷稳定性要高。

高频小信号放大器一般可分为用分立元件构成的放大器、集成放大器和选频电路组成的放大器。

根据选频电路的不同,又可分为单调谐回路放大器和双调谐回路放大器;或用集中参数滤波器构成选频电路。

2、通频带为什么是小信号谐振放大器的一个重要指标?通频带不够会给信号带来什么影响?为什么?解:小信号谐振放大器的基本功能是选择和放大信号,而被放大的信号一般都是已调信号,包含一定的边频,小信号谐振放大器的通频带的宽窄直接关系到信号通过放大器后是否产生失真,或产生的频率失真是否严重,因此,通频带是小信号谐振放大器的一个重要指标。

通频带不够将使输入信号中处于通频带以外的分量衰减,使信号产生失真。

3、石英晶体有何特点?为什么用它制作的振荡器的频率稳定度较高?解:石英晶体有以下几个特点:⑴晶体的谐振频率只与晶片的材料、尺寸、切割方式、几何形状等有关,温度系数非常小,因此受外界温度影响很小;⑵具有很高的品质因数;⑶具有非常小的接入系数,因此手外部电路的影响很小;⑷在工作频率附近有很大的等效电感,阻抗变化率大,因此谐振阻抗很大⑸构成震荡器非常方便,而且由于上述特点,会使频率非常稳定。

4、外接负载阻抗对小信号谐振放大器有哪些主要影响?解:外接负载电阻使LC回路总电导增大,即总电阻减小,从而使Q e下降,带宽BW0.7展宽;外接负载电容使放大器的谐振频率f0降低。

因此,在实用电路中,三极管的输出端和负载阻抗都将采用部分接入的方式与LC回路相连,以减小它们的接入对回路Q e值和谐振频率的影响。

5、一个5kHz的基频石英晶体谐振器,C q=2.4×10-2pF ,C0=6pF,r o=15Ω。

求此谐振器的Q值和串、并联谐振频率。

解:该晶体的串联和并联频率近似相等,为5kHz,Q值为88464260。

高频试题加答案

高频电子线路考试1班级姓名学号得分一、选择题(每小题1分、共10分)将一个正确选项前的字母填在括号内1.在一块正常放大的电路板上,测得某三极管的三个极对地电位如图所示,则管子的导电类型以及管脚自左至右的顺序分别为(A)A.NPN型、bec B.NPN型、ebcC.NPN型、ecb D. NPN型、bce2.欲提高功率放大器的效率,应使放大器的工作状态为(D)A.甲类B.乙类C.甲乙类D.丙类3.为提高振荡频率的稳定度,高频正弦波振荡器一般选用( B )A.LC正弦波振荡器B.晶体振荡器C.RC正弦波振荡器4.高频小信号调谐放大器主要工作在(A)A.甲类B.乙类 C.甲乙类 D.丙类5.如图所示为示波器测量正弦波波形参数的画面,若“VOLTS/DIV”的指示值是2V,则所测正弦波的峰值为(B)A.9.2V B.4.6V C.6.5V D.3.25V6.关于通角θ的说法正确的是(B)A.θ是指一个信号周期内集电极电流导通角度B.θ是指一个信号周期内集电极电流导通角度的一半C.θ是指一个信号周期内集电极电流导通角度的两倍7.在调谐放大器的LC回路两端并上一个电阻R,可以(C)A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带8.功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等( D )A.电路特点B.功率放大倍数C.电流大小D.功放管静态工作点选择情况9.用万用表欧姆档测量小功率三极管的电极时,应该把欧姆档拨到(A)A.R×100或R×1k档B.R×1档C.R×10档D.R×10k档10.用双踪示波器观察到下图所示的调幅波,根据所给的数值,它的调幅度为( C )A.0.2 B.0.8C.0.67 D.0.1二、填空题(每小题2分,共30分)1.放大电路直流通路和交流通路画法的要点是:画直流通路时,把电容视为开路;画交流通路时,把电容视为短路。

武汉理工大学单片机电信08级试卷(含答案)

…………试卷装订线………………装订线内不要答题,不要填写考生信息………………试卷装订线……………………试卷装订线………………装订线内不要答题,不要填写考生信息………………试卷装订线…………参考答案:一 1. 0CH;12H;31H,32H2.因为8031没有内部程序存储器,所以P0口不能作为通用I/O,只能作为CPU的数据和低8位地址口(分时复用);P2口也不能作为通用I/O口,只能作为高8位地址口。

3.MCS-51系列单片机的存储器大体上可划分程序存储器(ROM)和内部数据存储器(内部RAM)和外部数据存储器(外部RAM)三个存储空间。

外部程序存储器总容量为64KB,地址范围都从0000H~0FFFFH,内部RAM总容量为128B或者256B,地址范围从00H~0FFH,外部RAM总容量为64KB,地址范围为0000~0FFFFH。

程序存储器用来存放程序指令及数据表格等;而内部RAM则用做工作寄存器区,位寻址区,用户区和特殊功能寄存器区;外部RAM可以存放临时数据和端口地址。

4.在8031系统中,有5个中断入口,分别为外部中断INT0,外部中断INT1,定时器中断T0,定时器中断T1和串行口中断5.1F6AH(8042),0FF6AH(65386),6AH(106)6.MOVX A, @Ri ;RD有效,即为低电平MOVX @Ri, A ;WR有效,即为低电平MOVX A, @DPTR ;RD有效,即为低电平MOVX @DPTR, A;WR有效,即为低电平二 1. 1) MOV A, R0MOV R1, A2)MOV R2, 60H3)MOV DPTR, #1000HMOVX A, @DPTRMOV 60H, A4) MOV DPTR, #1000HMOVX A, @DPTRMOV R2, A5) MOV DPTR, #1000HMOVX A, @DPTRMOV DPTR, #2000HMOVX @DPTR, A2. 1) (A)=60H2) (30H)=08H3) (40H)=40H4) (R1)=7FH3. 1) (A)=2CH2) (40H)=0CH3) (A)=22H,CY=1,AC=1,P=04) (A)=8EH5) (20H)=0EH6) (A)=0EFH,(20H)=08H4. (A)=3BH,(R0)=40H,(40H)=00H,(41H)=3BH, (42H)=3BH5. 1) SETB ACC.02) JNB P1.0, L3) JBC P1.0, L三①输出波形的频率为R2寄存器中的初值除以R1寄存器中的初值的整数倍,所以要改变频率应改变这个比值;改变波幅只需修改R2寄存器中初值②求得R2寄存器中的初值对R寄存器中初值的整数倍.③当data1=01H,data2=0FFH时可获得最大锯齿波周期。

10-11高频电子线路试卷A

《高频电子技术》试卷 共4页 第1页 《高频电子技术》试卷 共4页 第2页芜湖信息技术职业学院2009-2010学年第二学期08级电子信息工程与汽车电子专业《高频电子技术》期末考试试卷(A )(时间100分钟)闭卷1. 我国中波AM (调幅)收音机的中频频率为________kHz 。

2.模拟调幅波可分为三类,即 、 、 。

3. 丙类功率放大器的三种工作状态为、 、 。

4. 晶体在并联型晶体振荡器中等效为 ;而在串联型晶体振荡器中等效为 。

5. 实现调频的方法可分为 和两大类。

6. 反馈型LC振荡器的起振条件是 ;平衡条件是 。

7. 集电极调幅电路必须工作在 区。

8. 高频振荡的振幅不变,其瞬时频率随调制信号线性关系变化,这样的已调波称为 波。

1.如图所示小信号调谐放大器,在其集电极LC 回路中并入电阻4R 的目的是 。

A . 提高回路的Q 值B . 提高谐振频率C . 加宽通频带D .减小通频带2.如图所示电路为 电路。

A .集电极串馈电路B .集电极并馈电路C .基极串馈电路D .基极并馈电路3. 下图所示是一个正弦波振荡器的原理图,它属于 振荡器 。

A . 互感耦合B .西勒C .哈特莱D .克拉泼4.输入频率为c ω和Ω的两个信号,输出频谱为c ω±Ω的电路是 。

A .普通调幅 B . 单边带调幅 C .双边带调幅 D . 混频5. 利用非线性器件相乘作用来实现频率变换其有用项为 。

A .一次方项 B .二次方项 C .高次方项 D .全部项1.什么是调制?无线电通信为什么要进行调制?常用的模拟调制方式有哪些?(8分)2. 将下列采用调幅方式实现的无线通信系统中的超外差式接收机组成框图填充完整。

(12分)一、填空题(每空2分,共30分)二、选择题(每小题3分,共15分)三、简答题(共20分)《高频电子技术》试卷 共4页 第3页 《高频电子技术》试卷 共4页 第4页1.一个单调谐放大器,若回路谐振频率o f 为10.7MHz ,通频带0.7BW 为120KHz ,则有载品质因数L Q 为多少?(7分)2.某谐振功放原工作在临界状态,若等效负载R (1)增大一倍 (2)减小一倍 则输出功率P O 如何变化?(8分)3. 二极管检波器如图所示,已知电路的电压传输系数d k 0.84=,R 3K =Ω,C=0.01μF ,L R =10K Ω,C C =20μF若输入信号332(10.6cos1010)cos246510()i u t t V ππ=+⨯⋅⨯⨯。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1. 非线性电路具有两大特点: 、 。
2.
反馈振荡器是由 和 组成的具有选频能力的正反馈,它必须满足 、 和

三个条件。
3.
调幅、检波过程,在时域上都表现为两信号的 ,在频域上则是频谱的 ,因此其原理电路模

型相同,都由 和 组成。
4.混频器中的干扰主要有: 、 和 。
5.鉴频的主要工作是从 中还原出 ,其电路模型主要由 和
组成。
6.锁相环路主要是由 、 和 组成的闭合环路,与AFC电路相比,锁相环路是通
过相位来控制频率,可以实现 的频率跟踪。

1.为什么在无线电通信中要使用“载波”发射,其作用是什么?。
答:.由于需要传送的信息转变成电信号后,其占有的频率成分基本上是低频范围。将这些低频范围的电信号直
接发射出去.有两个不可克服的缺点,一是无选择性,相互干扰,不能实现多路通信。二是电信号频率低,无线
发射天线尺寸太大。为此采用对载波进行调制的发送方式就能较好地解决达两个缺点,选用高频载频作为运载信
息的信号,由于频率高、天线尺寸小。另外,不同的电台采用不同的载频,就很容易实现多路通信。
2.无线电接收机中为什么要采用AGC电路?

答:在无线通信系统中,由于接收信号的强弱及接收机自身的电压增益不同,导至输出电平波动。为了保证接收
输出电平的稳定,就得采用自动增益控制(AGC)电路,当所接收的信号比较强时,接收机的电压增益相应减小。
当所接收的信号比较弱时,接收机的电压增益相应增大。

1.已知LC并联谐振回路的电感L在f=30MHz 时L=10μH,Q0 =100。求谐振频率f0=30MH z
时的C和并联谐振电阻Rp。

得分 评卷
二、简答题:

得分 评卷人
三、分析计算题:(每小题12 分,共60 分)
2.已知谐振功率放大器的输出功率P0=5W,集电杨电源电压UCC=+24V,如果要求功放的集电极效率η=80%,
电源供给功率P0及集电极耗散功率各为多少?

3.晶体振荡电路如图所示,试画出交流通路;若f1为L1C1的谐振频率,f2为L2C2的谐振频率,试分析电路能否
产生自激振荡。若能振荡,指出振荡频率与f1、f2之间的关系。

)(25.1525.6)(25.6%80500000WPPPWPPPPPPP:ECECE


可以求得因为解
可产生自激振荡,因石英晶体谐振时呈感性,L1C1,L2C2需呈容性,有f1f0;故f14.已知某调频电路的调制灵敏度kf =3kHz / V,电路输出载波信号电压u c(t)=3cos2π×108 t(V),调制信号电压
uΩ(t)=2cos 2π×103 t +3cos 6π×103 t (V ) 。试写出输出调频波的数学表示式 u (t)。

))(106sin3102sin6102cos(3)(3103310361012103102cos2,333833222331113VttttuFUkmFUkmtkHz:kmffmfff


调频波数学表达式为对于调制信号调制信号对于解
