【最新】人教版八年级物理下册第十二章简单机械 单元测试题(附答案)
八年级物理下册《第十二章-简单机械》单元测试卷及答案(人教版)
八年级物理下册《第十二章简单机械》单元测试卷及答案(人教版)一、单选题1．如图所示的工具在使用时，属于费力杠杆的是（）A．瓶盖起子B．食品夹C．托盘天平D．羊角锤2．如图所示杠杆，在末端施加一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（）A．大小不变B．由小变大C．先变大后变小D．先变小后变大3．如图所示，爸爸和亮亮一起在儿童乐园玩跷跷板，当亮亮移动到某一个位置时，竟然将爸爸跷起来了，则下列说法正确的是（）A．亮亮和爸爸对跷跷板的作用力相等B．亮亮对跷跷板施加的作用力大些C．亮亮到跷跷板支点的距离短D．亮亮对跷跷板的作用力与力臂的乘积大一些4．如图是三种类型剪刀的示意图。
下列关于三种剪刀说法正确的是（）A．剪铁皮应选用甲剪刀B．用乙剪刀剪较坚硬物时，应将物体靠近支点C．使用甲乙两种剪刀都能省功D．使用丙剪刀的好处是可以省距离5．城市美容师每天用大扫帚清扫马路垃圾，如图所示，左手握住扫帚柄的后端A点，右手握住扫帚柄的中间B点，C点是扫帚头与地面接触的地方，AB=BC，关于用大扫帚扫地的过程，下列说法正确的是（）A．B点是支点B．大扫帚扫地时，是费力杠杆C．大扫帚扫地时，是等臂杠杆D．大扫帚扫地时，扫帚头和地面的摩擦是静摩擦6．下列说法正确的是（）A．动力臂比阻力臂长的杠杆一定省力B．有些杠杆可能既省力又省距离C．动力与动力臂的乘积一定等于阻力与阻力臂的乘积D．力臂是指从支点到力的作用点的距离7．如图所示，用滑轮沿竖直方向匀速提起重为90N的物体，物体上升1m所用时间为2s，滑轮重10N，不计绳重和摩擦，此过程中说法错误的是（）A．使用该滑轮可以省力B．绳子自由端移动的距离为2mC．拉力的功率为50W D．滑轮的机械效率为80%8．用如图所示的滑轮组甲和乙提升重物（钩码），不计绳重和摩擦，下列说法正确的是（）A．若钩码重力和提升高度相同，则滑轮组的机械效率相同B．若钩码重力和绳端拉力相同，则滑轮组甲的机械效率高C．若钩码重力和绳端拉力相同，则滑轮组的机械效率相同D．若滑轮重力和绳端拉力相同，则滑轮组甲的机械效率高9．如图所示，弹簧测力计下挂有一定滑轮，定滑轮重为1N，A、B均处于静止状态，G B＝100N，G A＝10N，则弹簧测力计的示数为（）A．100N B．111N C．21N D．20N10．如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（）A．B．C．D．11．如图所示，当物体A、B的重分别为20N、10N时，物体A恰好在水平面上向右做匀速直线运动，滑轮和绳子的重忽略不计。
人教版八年级物理下册第十二章《简单机械》单元测试卷测试题(含答案)
第十二章《简单机械》单元测试卷(时间:90 分钟，满分:100 分)一、选择题(每小题 5 分,共 40 分)1.如图,用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验(每个钩码重为0.5 N),下列说法正确的是( )2.“竹抻面”是我国传统面点美食.如图(甲)所示,在制作面团的过程中,让一段毛竹的一端固定在绳扣中,人坐在另一端可以上下跳动,面团在毛竹不断挤压下变得更有韧性.如图(乙)所示是它的原理图,可以把毛竹视为一根杠杆.关于此杠杆的叙述中,正确的是( )A.B 是支点B. 杠杆在B 点受到向下的力C. 杠杆在B 点受到的力大于F 1D. A 点移动的距离小于B 点移动的距离3. 如图所示,O 为杠杆的支点,杠杆右端挂有重为G 的物体,杠杆在力F 1 的作用下在水平位置平衡.如果用力F 2 代替F 1 使杠杆仍在水平位置保持平衡,下列关系式中正确的是( )A.F 1<F 2B.F 1>F 2C.F 2<GD.F 1=G4. 如图所示滑轮组,挂上a,b 两个物体后恰好静止,若不计滑轮重和摩擦,现在在a,b 物体下端再分别挂上一个质量相等的小钩码,则装置将会( )A.a 下降B.a 上升C. 仍保持静止[来源:学科网ZXXK]D. 无法判断5. 如图所示是汽车起重机,其中A,B 组成滑轮组(结构如示意图),C 杆伸缩可改变吊臂的长短,D 杆伸缩可改变吊臂与水平面的角度,O 为吊臂的转动轴,装在E 里的电动机牵引钢丝绳,利用滑轮组提升重物,H 为在车身外侧增加的支柱,F 为吊臂顶端受到竖直向下的力.下列有关汽车起重机的叙述中错误的是( )A. 滑轮组中A 滑轮用于改变力的方向B. 当C 杆伸长时吊臂对D 杆的压力将变大C. 当D 杆伸长时力F 的力臂将变小D.H 的作用是工作时以防翻车和避免轮胎受到的压力过大6. 如图所示,光滑斜面AB>AC,沿斜面AB 和A C 分别将同一重物从它们的底部拉到顶部所用时间相同,所需拉力分别为F 1 和F 2,所做功的功率分别为P 1 和P 2,则()A.F 1<F 2,P 1=P 2B.F 1<F 2,P 1<P 2C.F 1>F 2,P 1>P 2D.F 1>F 2,P 1=P 2来源学科网Z.X.X.7. 工人师傅利用如图所示的两种方式,将重均为 300 N 的货物从图示位置向上缓慢提升一段距离.F 1,F 2 始终沿竖直方向;图(甲)中OB=2OA, 图(乙)中动滑轮重为 60 N,重物上升速度为 0.01 m/s.不计杠杆重、绳重和摩擦,则下列说法正确的是()A.甲乙两种方式都省一半的力由150 N 逐渐变大B.甲方式F1C.乙方式机械效率约为 83.3%的功率为 3 WD.乙方式F28.如图所示,用滑轮组提升重物时,重400 N 的物体在10 s 内匀速上升了1 m.已知拉绳子的力F 为250 N,则提升重物的过程中( )A.做的总功是 400 JB.拉力F 的功率是 25 WC.绳子自由端被拉下 1 mD.滑轮组的机械效率是80%[来源:学,科,网]二、填空题(每空 2 分,共 24 分)9.使用简单机械可以给人们的生活带来便利.(1)如图(甲),旗杆的顶端安装着一个滑轮,用来改变拉力的方向.(2)如图(乙),把被剪物体尽量靠近剪刀的转动轴,可减小臂, 剪断物体更省力.10.如图所示,用相同的滑轮安装成甲、乙两种装置,分别用F A,F B 匀速提升重力为GA ,GB的A,B 两物体,不计绳重和摩擦,若GA>GB,则η甲η乙;若F A=F B,则G A G B.(均选填“>”“<”或“=”)11.如图所示为渔民从渔船中挑鱼的情景,渔民使用的扁担实质是一根(填简单机械的名称).挑鱼时起初将肩膀放在扁担中点处,若A 端鱼和鱼筐的总质量为20 kg,B 端鱼和鱼筐的总质量比A 端多 5kg,A,B 两点相距1.8 m,要使扁担水平平衡,应使肩膀向(选填“A”或“B”)端移m(不计扁担的重量).12.用如图所示的滑轮组将重 85 N 的物体匀速提升 2 m,拉力F 为50 N.此过程中有用功为J,总功为J,滑轮组机械效率为.根据已知条件,以下四个物理量:①动滑轮上升的高度、② 动滑轮的重力、③额外功、④拉力的功率,还能求出的有和(选填序号).三、作图题(共 6 分)13.(1)如图(甲)所示,某人使用滑轮组提升重物,请你画出他使用滑轮组最省力的绕法.(2)如图(乙)所示,利用羊角锤撬起钉子,请你在羊角锤A 点处画出所能施加的最小动力F 1,并画出阻力F 2 的阻力臂l 2.四、实验探究题(14 题 8 分,15 题10 分,共 18 分)14. 如图所示,探究小组利用铁架台、带有刻度的杠杆、细线、若干相同钩码、弹簧测力计(单位: N)等实验器材探究杠杆的平衡条件,在探究实验中(1)在挂钩码前,小组发现杠杆左端高右端低[如图(甲)],应将杠杆两端的平衡螺母向(选填“左”或“右”)端调节,使杠杆在水平位置平衡,这样做的目的是为了方便读出;(2)接着小组在杠杆的两侧挂上不同数量的钩码,移动钩码的位置,使杠杆重新在水平位置平衡[如图(乙)],这时杠杆两侧受到的作用力大小(选填“大于”“等于”或“小于”)各自钩码所受重力大小;若在A,B 下方再增挂一个相同的钩码,则杠杆(选填“左”或“右”) 端将下沉;(3)如图(丙)是已经调节平衡的杠杆,用弹簧测力计在杠杆C 处竖直向上拉,在A 处挂上适当的钩码,使杠杆在水平位置平衡,则弹簧测力计读数为N,钩码总质量为kg.(g 取10 N/kg)15.某小组同学测量滑轮组的机械效率.实验步骤有:(Ⅰ)按照如图所示安装滑轮组,测钩码重力G 并记下钩码和绳端的位置(Ⅱ)用弹簧测力计缓慢拉动绳端,使钩码上升,读出拉力F 的值,并测出钩码上升的高度h 和绳端移动的距离s;(Ⅲ)记录实验数据填入表格中(表格略); (Ⅳ)多次改变钩码的数量,重复上述实验;[来源:Z#xx#](Ⅴ)用动滑轮质量不同的两个滑轮组吊相同的钩码,分别测滑轮组的机械效率;(Ⅵ)分析测量结果,讨论影响机械效率的因素回答以下问题:(1) 除了如图所示器材和弹簧测力计外,还需要的器材是 .(2)滑轮组机械效率的计算公式是η= (用直接测得的物理量符号表示).(3)关于影响滑轮组机械效率的因素,该小组同学讨论后得到以下认识,你认为正确的有(填序号,可能不止一项正确).A.在相同情况下,摩擦越大,机械效率越小B.在相同情况下,摩擦越大,机械效率越大C.忽略摩擦,定滑轮质量相同,则机械效率相同D.忽略摩擦,动滑轮质量相同,则机械效率相同E.忽略摩擦,动滑轮质量相同,所吊重物质量越大,则机械效率越大F.忽略摩擦,动滑轮质量相同,所吊重物质量越大,则机械效率越小五、计算题(共 12 分)16. 如图是用滑轮组提升物体A 的示意图,物体A 受到的重力大小为G A .在匀速竖直提升物体A 的过程中,物体A 上升的速度大小为v A = 0.4 m/s.已知:G A =400 N,G 动=100 N,绳重、轮与轴的摩擦均可忽略不计.求:(1)绳子自由端的速度大小v;绳(2)滑轮组的机械效率η;(3)拉力F 做功的功率P.参考答案一、选择题(每小题 5 分,共 40 分)1.如图,用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验(每个钩码重为0.5 N),下列说法正确的是( C )解析:由题图可知,杠杆的右端上翘,要使杠杆在水平位置平衡,平衡螺母应向右端移动,故A 错误;设一个钩码重为G,一格的长度为L,在图示情况下杠杆平衡要满足3G×2L=2G×3L,当在杠杆两侧挂钩码处各增加一个质量相等的钩码,此时4G×2L<3G×3L,所以杠杆不再平衡, 杠杆的右端下沉,故B 错误;图中弹簧测力计从a 位置转到b 位置,此时拉力F 的力臂变短,根据杠杆的平衡条件可知,拉力变大,即测力计的示数变大,故C 正确;若不计杠杆的重力,根据杠杆的平衡条件可得:F′·2L=3G·4L,解得测力计的示数F′=6G=6×0.5 N=3 N;利用如图所示装置进行探究,杠杆的重力不能忽略,且杠杆的重心在杆的中点(杠杆的重心没有通过支点),杠杆的重力与钩码的重力都会使杠杆向逆时针方向转动,所以弹簧测力计的示数应大于 3 N,故D 错误.2.“竹抻面”是我国传统面点美食.如图(甲)所示,在制作面团的过程中,让一段毛竹的一端固定在绳扣中,人坐在另一端可以上下跳动,面团在毛竹不断挤压下变得更有韧性.如图(乙)所示是它的原理图,可以把毛竹视为一根杠杆.关于此杠杆的叙述中,正确的是( C )A.B 是支点B.杠杆在B 点受到向下的力C.杠杆在B 点受到的力大于F1D.A 点移动的距离小于B 点移动的距离解析:根据工作过程及原理图可知,该杠杆的O 点为支点,故A 项错误. 杠杆在B 点受到面团对其向上的力,故B 项错误.由于该杠杆为省力杠杆,所以杠杆在B 点受到的力大于F 1,C 项正确.省力杠杆动力移动的距离大于阻力移动的距离,故D 项错误.3. 如图所示,O 为杠杆的支点,杠杆右端挂有重为G 的物体,杠杆在力F 1 的作用下在水平位置平衡.如果用力F 2 代替F 1 使杠杆仍在水平位置保持平衡,下列关系式中正确的是( B )A.F 1<F 2B.F 1>F 2C.F 2<GD.F 1=G解析:由题可知,力F 1 斜向左上方,力臂小于支点到其作用点的距离; 力F 2 垂直于杠杆,力臂等于支点到其作用点的距离,即L 1<L 2;而重力G 及其力臂的大小均不变,根据杠杆的平衡条件可知,F 1>F 2,故选B.4. 如图所示滑轮组,挂上a,b 两个物体后恰好静止,若不计滑轮重和摩擦,现在在a,b 物体下端再分别挂上一个质量相等的小钩码,则装置将会( B )A.a 下降B.a 上升C.仍保持静止[来源:学科网ZXXK]D.无法判断解析:由图可知左边的滑轮是动滑轮,右边的滑轮是定滑轮.如果在a 下端加挂一个小钩码,则需要一个等于钩码重力一半大小的拉力向上拉动滑轮,装置才保持静止;在b 下端加挂一个等质量的钩码后,通过定滑轮的拉力大于所需要的拉力,所以a 要上升,故选B.5.如图所示是汽车起重机,其中A,B 组成滑轮组(结构如示意图),C 杆伸缩可改变吊臂的长短,D 杆伸缩可改变吊臂与水平面的角度,O 为吊臂的转动轴,装在E 里的电动机牵引钢丝绳,利用滑轮组提升重物,H 为在车身外侧增加的支柱,F 为吊臂顶端受到竖直向下的力.下列有关汽车起重机的叙述中错误的是( A )A.滑轮组中A 滑轮用于改变力的方向B.当C 杆伸长时吊臂对D 杆的压力将变大C.当D 杆伸长时力F 的力臂将变小D.H 的作用是工作时以防翻车和避免轮胎受到的压力过大解析:A 滑轮随物体一起移动是动滑轮,动滑轮可以省力但不可以改变力的方向,故A 错误;当C 杆伸长时,吊臂阻力臂变长,在阻力和动力臂一定时,阻力臂越长,动力越大,根据物体间力的作用是相互的知,对D 杆的压力将变大,故B 正确;当D 杆伸长时,物体变高,阻力臂F 的力臂将变小,故C 正确;操纵汽车起重机时,应在车身外侧增加支柱即H,以防翻车,并避免轮胎受到过大的压力,故D 正确.6. 如图所示,光滑斜面AB>AC,沿斜面AB 和A C 分别将同一重物从它们的底部拉到顶部所用时间相同,所需拉力分别为F 1 和F 2,所做功的功率分别为P 1 和P 2,则( A )A.F 1<F 2,P 1=P 2B.F 1<F 2,P 1<P 2C.F 1>F 2,P 1>P 2D.F 1>F 2,P 1=P 2来源学科网Z.X.X.解析:由题意可知,斜面光滑说明重物在斜面上不受摩擦力的作用,即使用光滑斜面没有做额外功,所以将重物从斜面底端拉到顶端时拉力做的功等于克服物体重力做的功,即W=Fs=Gh,当沿斜面AB 和AC 分别将同一重物从它们的底部拉到顶部时,G,h 相同,所以所做的功相同, 即W 1=W 2;根据题图可知,L AB >L AC ,而W 1=W 2,由W=FL 可知F 1<F 2;根据功率公式P= 可知,将同一重物从它们的底部拉到顶部所用时间相同,由于W 1=W 2,所以P 1=P 2.综合以上分析,A 符合题意.7. 工人师傅利用如图所示的两种方式,将重均为 300 N 的货物从图示位置向上缓慢提升一段距离.F 1,F 2 始终沿竖直方向;图(甲)中OB=2OA, 图(乙)中动滑轮重为 60 N,重物上升速度为 0.01 m/s.不计杠杆重、绳重和摩擦,则下列说法正确的是( C )A.甲乙两种方式都省一半的力B.甲方式F 1 由 150 N 逐渐变大C.乙方式机械效率约为 83.3%D.乙方式F 2 的功率为 3 W解析:由图(甲)及杠杆的平衡条件知F 1·OB=G·OA,则F 1= ·G= G= ×300 N=150 N,乙中有 3 段绳子承担动滑轮和货物,拉力F 2= (G+G 动)= ×(300 N+60 N)=120 N,A 错误;F 1 在移动过程中,动力臂 变小,但由三角形相似原理可知,其阻力臂也成比例变小,即动力臂与阻力臂的比值不变,由杠杆平衡条件可知力F 1 不变,B 错误;不计绳重和摩擦,乙的机械效率为η= = ≈83.3%,C 正 确 ;拉力F 2 的功率为P= = =F 2v=120 N×0.03 m/s=3.6 W,D 错误.8. 如图所示,用滑轮组提升重物时,重 400 N 的物体在 10 s 内匀速上升了 1 m.已知拉绳子的力F 为 250 N,则提升重物的过程中( D )A.做的总功是 400 JB.拉力F 的功率是 25 WC.绳子自由端被拉下 1 mD.滑轮组的机械效率是80%[来源:学,科,网]解析:由题图知,滑轮组中承担总重的绳子段数n=2,则绳子自由端移动的距离s=2h=2×1 m=2 m,故C 错误;拉力做的总功W=Fs=250 N×总2 m=500 J,故A 错误;拉力的功率P= = =50 W,故B 错误;有用功=Gh=400 N×1m=400 J,滑轮组的机械效率η= = =80%,故 D 正W有确.二、填空题(每空 2 分,共 24 分)9.使用简单机械可以给人们的生活带来便利.(1)如图(甲),旗杆的顶端安装着一个定滑轮,用来改变拉力的方向.(2)如图(乙),把被剪物体尽量靠近剪刀的转动轴,可减小阻力臂, 剪断物体更省力.解析:(1)旗杆上的滑轮为定滑轮,利用它来升旗,可以改变施加力的方向;(2)图中剪刀在使用过程中,在同样的情况下,往剪刀转动轴靠近,减小了阻力臂,由F 1l 1=F 2l 2 可知:阻力F 2 和动力臂l 1 不变,阻力臂l 2 越小,越省力.因此这样做的目的是减小阻力臂,可以省力.10. 如图所示,用相同的滑轮安装成甲、乙两种装置,分别用 F A ,F B 匀速提升重力为G A ,G B 的A,B 两物体,不计绳重和摩擦,若G A >G B ,则η甲 > η乙;若F A =F B ,则G A < G B .(均选填“>”“<”或“=”)解析:不计绳重和摩擦,克服物体重力做的功为有用功,克服物体重力和动滑轮重力做的功为总功,滑轮组的机械效率η= ===,物体的重力G 越大,1+ 越小, 越大,且动滑轮的重力相等,所以G A >G B 时,η甲>η乙;由图可知,n 甲=2,n 乙=3,由F= (G+G 动)可得,提升物体的重力G=nF-G 动, 则F A =F B 时,提升物体的重力关系为G A <G B .11. 如图所示为渔民从渔船中挑鱼的情景,渔民使用的扁担实质是一根 杠杆 (填简单机械的名称).挑鱼时起初将肩膀放在扁担中点处, 若A 端鱼和鱼筐的总质量为 20 kg,B 端鱼和鱼筐的总质量比A 端多5 kg,A,B 两点相距1.8 m,要使扁担水平平衡,应使肩膀向 B (选填 “A ”或“B ”)端移 0.1 m(不计扁担的重量).解析:用扁担挑东西时,扁担是可以围绕肩膀转动的,属于杠杆;设肩膀到扁担A 端距离为L,则到B 端距离L ′=1.8 m -L, 因为扁担平衡, 所以G A L=G B L ′,即 m A gL=m B g×(1.8 m -L),则L== =1 m,因为挑鱼时起初将肩膀放在扁担中点处,所以要使扁担水平平衡,应使肩膀向B 端移 0.1 m.12. 用如图所示的滑轮组将重 85 N 的物体匀速提升 2 m,拉力F 为50 N.此过程中有用功为 170 J,总功为 200 J,滑轮组机械效率为 85% .根据已知条件,以下四个物理量:①动滑轮上升的高度、② 动滑轮的重力、③额外功、④拉力的功率,还能求出的有 ① 和 ③ (选填序号).答案:如图所示解析:用滑轮组提升重物所做的有用功W 有=Gh=85 N×2 m=170 J,所做总功W 总=Fs=50 N×2 m×2=200 J,则机械效率η= = =85%; 动滑轮上升的高度h=2 m; W 额=W 总-W 有=200 J-170 J=30 J.因为存在摩擦和绳重,动滑轮的重力无法计算,因为拉力的时间或速度不知,拉力的功率求不出来. 三、作图题(共 6 分)13.(1)如图(甲)所示,某人使用滑轮组提升重物,请你画出他使用滑轮组最省力的绕法.答案:如图所示(2)如图(乙)所示,利用羊角锤撬起钉子,请你在羊角锤A 点处画出所能施加的最小动力F1,并画出阻力F2的阻力臂l2.解析:(1)在地面提升重物且最省力,应该动力向下,则有四股绳吊着动滑轮,根据奇动偶定法依次连接.(2)由杠杆平衡条件F1l1=F2l2可知,在阻力、阻力臂不变的情况下,动力臂越长越省力,最长的动力臂即支点与作用点的连线,然后根据力臂的画法作出垂直于力臂的作用力即可.过O 点作垂直于F2的垂线段即为阻力F2的力臂l2.四、实验探究题(14 题 8 分,15 题10 分,共 18 分)14.如图所示,探究小组利用铁架台、带有刻度的杠杆、细线、若干相同钩码、弹簧测力计(单位: N)等实验器材探究杠杆的平衡条件,在探究实验中(1)在挂钩码前,小组发现杠杆左端高右端低[如图(甲)],应将杠杆两端的平衡螺母向左 (选填“左”或“右”)端调节,使杠杆在水平位置平衡,这样做的目的是为了方便读出力臂;(2)接着小组在杠杆的两侧挂上不同数量的钩码,移动钩码的位置,使杠杆重新在水平位置平衡[如图(乙)],这时杠杆两侧受到的作用力大小等于(选填“大于”“等于”或“小于”)各自钩码所受重力大小;若在A,B 下方再增挂一个相同的钩码,则杠杆左(选填“左”或“右”) 端将下沉;(3)如图(丙)是已经调节平衡的杠杆,用弹簧测力计在杠杆C 处竖直向上拉,在A 处挂上适当的钩码,使杠杆在水平位置平衡,则弹簧测力计读数为 3.0 N,钩码总质量为0.2 kg.(g 取10 N/kg)解析:(1)由图(甲)知,杠杆左端高,右端低,故应将平衡螺母向左调节; 由于力臂是支点到力的作用线的垂直距离,调节杠杆在水平位置平衡时,可以方便地读出力臂.(2)杠杆处于静止状态,杠杆两侧受到的作用力大小等于各自钩码所受重力大小;设杠杆的一个小格为L,一个钩码的重力为G,分别加挂一个相同的钩码后:左边=5G×3L,右边=7G×2L,左边>右边,所以,杠杆不能平衡,杠杆右端上升,左端下沉.(3)图(丙)中弹簧测力计的分度值为 0.2 N,弹簧测力计的示数为3.0 N;设杠杆的一个小格为L,钩码的重力为G,根据杠杆平衡条件可得,G×3L=3.0N×2L,则G= =2 N,所以钩码的总质量m= = = 0.2 kg.15.某小组同学测量滑轮组的机械效率.实验步骤有:(Ⅰ)按照如图所示安装滑轮组,测钩码重力G 并记下钩码和绳端的位置(Ⅱ)用弹簧测力计缓慢拉动绳端,使钩码上升,读出拉力F 的值,并测出钩码上升的高度h 和绳端移动的距离s;(Ⅲ)记录实验数据填入表格中(表格略);(Ⅳ)多次改变钩码的数量,重复上述实验;[来源:Z#xx#](Ⅴ)用动滑轮质量不同的两个滑轮组吊相同的钩码,分别测滑轮组的机械效率;(Ⅵ)分析测量结果,讨论影响机械效率的因素回答以下问题:(1)除了如图所示器材和弹簧测力计外,还需要的器材是刻度尺.(2)滑轮组机械效率的计算公式是η= (用直接测得的物理量符号表示).(3)关于影响滑轮组机械效率的因素,该小组同学讨论后得到以下认识,你认为正确的有 AE (填序号,可能不止一项正确).A.在相同情况下,摩擦越大,机械效率越小B.在相同情况下,摩擦越大,机械效率越大[来源:]C.忽略摩擦,定滑轮质量相同,则机械效率相同D.忽略摩擦,动滑轮质量相同,则机械效率相同E.忽略摩擦,动滑轮质量相同,所吊重物质量越大,则机械效率越大F.忽略摩擦,动滑轮质量相同,所吊重物质量越大,则机械效率越小解析:(2)滑轮组机械效率的计算公式是η= = .(3)影响滑轮组机械效率的因素有有用功与额外功,克服摩擦做的功属于额外功,故在相同情况下,摩擦越大,额外功越多,机械效率越小, 选项A 正确,B 错误;在忽略摩擦与绳重的情况下,滑轮组的机械效率η= = ,由于定滑轮没有在力的方向上移动距离,故没有对定滑轮做功,选项C 错误;忽略摩擦,动滑轮质量相同,所吊物体质量越大,有用功在总功中所占的比例越多,机械效率越大,选项D,F 错误,E 正确.五、计算题(共 12 分)16. 如图是用滑轮组提升物体A 的示意图,物体A 受到的重力大小为G A .在匀速竖直提升物体A 的过程中,物体A 上升的速度大小为v A = 0.4 m/s.已知:G A =400 N,G 动=100 N,绳重、轮与轴的摩擦均可忽略不计.求:(1)绳子自由端的速度大小v 绳;(2)滑轮组的机械效率η;(3)拉力F 做功的功率P.解析:(1)由图知,n=2,则绳子自由端移动的速度v 绳=2v A =2×0.4 m/s=0.8 m/s.(2) 绳重、轮与轴的摩擦均可忽略不计,滑轮组的机械效率η= == = =80 %. (3) 绳重、轮与轴的摩擦均可忽略不计,拉力F= (G A +G 动)= (400 N+100 N)=250 N,拉力做功的功率P= = =Fv=250 N×0.8 m/s=200 W.绳答案:(1)0.8 m/s (2)80% (3)200 W。
人教版八年级物理下册单元测试：第十二章简单机械(含答案)
第十二章单元测试题一、选择题1、分别用杠杆、动滑轮和滑轮组将同一物体举到相同的高度，做的有用功（）A、杠杆最多B、动滑轮最多C、滑轮组最多D、一样多2、下列说法中，正确的是（）A、做功越多的则功率越大B、功率越大的机械，其效率越高C、功率越大的机械越省力D、功率越小的机械做功不一定少3、建筑工地上，起重机几分钟内就能把所需的砖送到楼顶，如果人直接用滑轮组来提升则需要几个小时，其原因是（）A．起重机的功率大，做功多B．起重机的机械效率高，做功慢C．起重机的功率大，做功快D．起重机的机械效率高，做功多4、60kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．由此可估测球的质量约为A．20kg B．30kg C．60kg D．120kg5、如图所示是各式各样剪刀的示意图，它们都是一对的杠杆。
现要用它们来剪开较硬的物体，其中选用最合适的剪刀是（）6、用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，不计绳子与滑轮的摩擦，则（）A．甲较费力但机械效率与乙相同B．乙较省力且机械效率比甲高C．两个滑轮组省力程度不同，机械效率相同D．两个滑轮组省力程度相同，机械效率不同7、下列哪种机械是不可能存在的（）A、机械效率等于1的机械B、做功慢，但机械效率高的机械C、机械效率低，但做功多的机械D、即省力又省功的机械8、某人用100牛的力提起了350牛的重物，那么他不可能使用了（）A．一个定滑轮B．一个动滑轮．C．一个定滑轮和一个动滑轮组成的滑轮组D．一支杠杆9、如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（）10.如图所示，将体积相同的物体G1、G2分别挂在杠杆的两端，杠杆处于平衡状态。
若将两个物体G1、G2同时浸没在水中，则A．杠杆仍能保持平衡B．杠杆不能平衡，A端下沉C．杠杆不能平衡，B端下沉D．无法确定杠杆的状态二、填空题11.指出图中所列工具分别属于那种简单机械，剪刀；扳手；钻头。
人教版物理八年级下册：第十二章 《简单机械》 单元测试题及答案
《简单机械》单元测试及答案附参考答案一、 选择题（每题2分，共38分）题 1 2 3 4 5 6 7 8 9 10 11 答 题 12 13 14 15 16 1718 19 答1.关于公式G =mg 有几个同学进行了下面的说明，说法正确的是( ) A.重力是质量的10倍,g 取10 B.g 是质量和重力的比值 C.某一地点地面物体的G 和g 成正比 D.在同一地点,g 为定值2.用n 只定滑轮与n 只动滑轮组成滑轮组去匀速提升重物G ，若不计动滑轮的重及摩擦，加在绳上的拉力是向下的，则拉力应为（ ）A.n G B.n G 2 C.n G 2 D.nG 43.下列哪个物体最接近3N( )A.一头小牛B.一块砖C.两枚一元硬币D.一本物理课本4.月球对它表面物体的引力只有地球对物体引力的61。
设想我们乘宇宙飞船从地球登上月球，则下列说法中正确的是( )A.地球上质量为6㎏的物体，在月球表面时其质量为1㎏B.在地球上重为600N 的人，在月球表面时其重力仅为100NC.在月球表面一个金属球的密度仅为它在地球表面时的1/6D.一根轻弹簧在地球表面将它拉长1㎝需用6N 的拉力，同样这根弹簧在月球表面将它拉长1㎝仅需1N 的拉力5.杠秤是一种常用称量工具，如下图所示，下列说法中正确的是( )A.秤杆左端粗、右端细，所以秤杆上刻度左端密、右端稀B.在秤砣上吸附一块磁铁，将使测量值大于被测物体的实际质量C.秤钩上不挂物体，用B 提纽时，定盘星在B 提纽处；用A 提纽时，定盘星在A 提纽处D.用A 提纽时，杆秤的称量范围比用B 提纽时称量范围大 6.如下图所示中OA=4OB ，杠杆平衡时F 为( )A.100NB.200NC.400ND.50N 7.下列说法错误的是( )A.给我一个支点和一根足够长的棍，我一定能撬起地球B.在研究杠杆的平衡条件试验中，一定要先调节螺母，使杠杆在水平位置平衡C.将已经平衡的杠杆两边所挂钩码都增加或减少相同的个数时，杠杆可能仍平衡D.影响杠杆平衡因素是力 8．（德州市）如图2所示的杠杆处于平衡状态，若使弹黄秤的示数变为原来的1/2，杠杆仍然保持平衡状态， 可以采取哪些措施？A 、把弹簧秤向左移动一个小格B 、减少三个钩码C 、把钩码向左移动一个小格D 、把钩码向右移动一个小格9．（襄樊市）如图1所示的杠杆中，属于费力杠杆的是C图210．（重庆市）如图4所示，李晶同学将放在课桌边的文具盒水平推至课桌中央，她针对此过程提出了如下的猜想。
人教版八年级物理下册《第十二章简单机械》单元测试卷(带有答案)
人教版八年级物理下册《第十二章简单机械》单元测试卷（带有答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列事例能体现机械省力优势的是（）A．利用塔吊上的滑轮组吊起重物B．用钓鱼竿钓鱼C．利用旗杆顶部的定滑轮升国旗D．用镊子夹取砝码2．如图所示的工具中属于费力杠杆的一组是（）A．①①B．①①C．①①D．①①3．如图所示的滑轮组提升100N的重物，两个相同的滑轮的重力均为20N，不计绳重和轮与轴的摩擦，则下列说法正确的是（）A．绳子自由端的拉力F为40NB．若物体上移0.5m，则绳子自由端移动1mC．使用滑轮组既可以省力又可以省距离D．若自由端拉绳子的速度为0.2m/s，物体移动的速度为0.4m/s4．下列所使用的工具中，属于费力杠杆的是（）A．用钳子剪铁丝B．用镊子夹指环C ． 用起子起瓶盖D ． 用剪子剪细线5．在生活和生产中，简单机械随处可见，甲、乙两个不同的简单机械分别将A 、B 两个物体匀速提升1m 的有关信息如图所示，物体A 、B 所受的重力分别为A B G G 、，甲、乙的机械效率分别为ηη甲乙、。
关于下列结论：①:1:1A B G G = ①A B :3:1G G = ①:1:2ηη=乙甲 ①:3:2ηη=乙甲其中正确的是（ ）A ．①①B ．①①C ．①①D ．①①6．骑自行车不仅能锻炼身体，也能减少碳排放，下列有关自行车说法正确的是（ ）A ．自行车轮胎有花纹可以减小摩擦力B ．不蹬自行车时，车还能继续前行，是因为自行车具有惯性C ．自行车的坐垫宽大是为了增大对臀部压强D ．自行车手闸工作时相当于一个费力杠杆7．如图所示，体积相同的实心铁球和实心铝球挂在杠杆两端使杠杆平衡，若将它们同时浸没在水中，则杠杆将A．左端下沉B．仍平衡C．右端下沉D．无法判断8．如图所示，大人利用滑轮将重物吊到二楼，孩子想帮忙，却把自己提了上去。

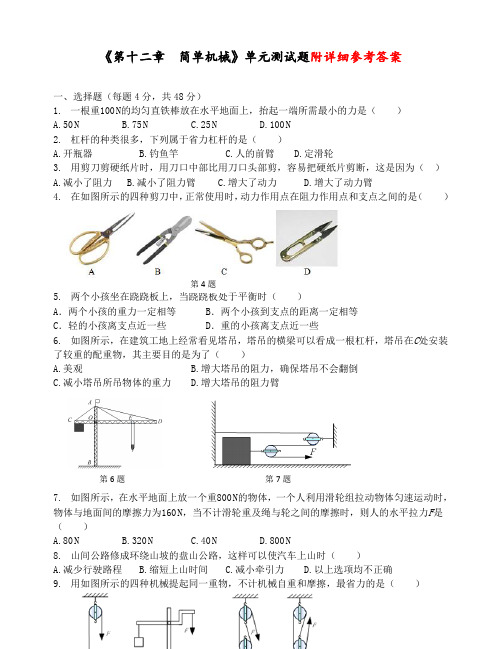

最新部编人教版初中八年级物理下册第十二章《简单机械》单元测试题(含答案)
《第十二章 简单机械》单元测试题附详细参考答案一、选择题（每题4分，共48分）1. 一根重100 N 的均匀直铁棒放在水平地面上，抬起一端所需最小的力是（ ）A.50 NB.75 NC.25 ND.100 N2. 杠杆的种类很多，下列属于省力杠杆的是（ ）A.开瓶器B.钓鱼竿C.人的前臂D.定滑轮3. 用剪刀剪硬纸片时，用刀口中部比用刀口头部剪，容易把硬纸片剪断，这是因为（ ）A.减小了阻力B.减小了阻力臂C.增大了动力D.增大了动力臂4. 在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是（ ）5.两个小孩坐在跷跷板上，当跷跷板处于平衡时（ ）A ．两个小孩的重力一定相等B ．两个小孩到支点的距离一定相等C ．轻的小孩离支点近一些D ．重的小孩离支点近一些6. 如图所示，在建筑工地上经常看见塔吊，塔吊的横梁可以看成一根杠杆，塔吊在C 处安装了较重的配重物，其主要目的是为了（ ）A.美观B.增大塔吊的阻力，确保塔吊不会翻倒C.减小塔吊所吊物体的重力D.增大塔吊的阻力臂7. 如图所示，在水平地面上放一个重800 N 的物体，一个人利用滑轮组拉动物体匀速运动时，物体与地面间的摩擦力为160 N ，当不计滑轮重及绳与轮之间的摩擦时，则人的水平拉力F 是（ ）A.80 NB.320 NC.40 ND.800 N8. 山间公路修成环绕山坡的盘山公路，这样可以使汽车上山时（ ）A.减少行驶路程B.缩短上山时间C.减小牵引力D.以上选项均不正确9. 用如图所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是（ ）第6题 第7题 第10题 第4题10. 用一个重10N的动滑轮来提升50N的物体，实际工作中所用的拉力（）A.可能是35NB.正好是30NC.正好是25ND.可能是20N11. 在铁路道口常设有如图5所示的道闸，这种道闸平时上扬，当火车要通过道口时道闸转动到水平位置，示意过往的其他车辆停车等候，这种道闸称为常开型道闸。
人教版八年级物理下册《第十二章简单机械》单元测试卷(附参考答案)
人教版八年级物理下册《第十二章简单机械》单元测试卷（附参考答案）（考试时间：60分钟试卷满分：100分）学校:___________班级：___________姓名：___________考号：___________训练范围：人教版八年级第12章第Ⅰ卷选择题一、选择题（本题共16小题，每小题2分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）1．（春•高青县期中）如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。
忽略绳子与滑轮的摩擦，则F1、F2、F3的大小关系是（）A．F1＞F2＞F3B．F1＜F2＜F3 C．F1＝F2＝F3 D．F1、F2、F3的大小不能确定2．（春•林州市期末）如图，用滑轮拉同一物体沿同一水平面做匀速直线运动，所用的拉力分别为F1、F2、F3下列关系中正确的是（）A．F1＞F2＞F3B．F1＜F2＜F3C．F2＞F1＞F3D．F2＜F1＜F33．（•衡阳模拟）一辆汽车不小心陷进泥潭后，司机按图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中匀速拉出。
比较这两个装置，下列说法正确的是（）A．甲、乙安装的都是动滑轮，都能省力B．甲、乙安装的都是定滑轮，都不能省力C．甲安装的是动滑轮，能省力D．乙安装的是动滑轮，能省力4．（秋•常州月考）弹簧秤A和B及滑轮组均处于静止状态，F＝10N，若不考虑秤重，滑轮重及摩擦，弹簧秤A和B的示数分别为（）A．30N和30N B．30N和20N C．20N和20N D．20N和30N5．（春•白云区期末）杠杆上分别站着大人和小孩（G大人＞G小孩）．最初杠杆保持水平状态，杠杆的自重不计，如果两人以大小相同的速度向支点移动，则杠杆将（）A．仍能平衡B．大人那一端下沉C．小孩那一端下沉D．无法确定6．（春•新抚区期末）如图所示是我国政府为缓解山区人民出行难的问题而修建的盘山公路，修建盘山公路的目的是（）A．减小车轮与路面的摩擦B．减小汽车牵引力所做的功C．减小汽车上坡时所需的牵引力D．提高汽车上坡时发动机的功率7．（•宜昌）下列有关机械做功、功率、机械效率的说法，正确的是（）A．效率越高的机械，功率越大B．做功越多的机械，功率越大C．做有用功越多的机械，效率越高D．功率越大的机械，做功越快8．（春•新蔡县期末）如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点，此过程绳的拉力对甲做的功为W AB；用平行于斜面的拉力把重也为G的物体乙从C点匀速拉至与B等高的D点，在此过程中绳的拉力对乙做的功W CD。
人教版八年级物理下册《第十二章简单机械》单元测试卷(附有答案)
人教版八年级物理下册《第十二章简单机械》单元测试卷(附有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，小刚用图中装置提升重为500N的物体，不计摩擦、绳重和滑轮自重，下列说法正确的是（）A．两个滑轮均为定滑轮B．人将绳子拉过2m，物体上升1mC．由于小明没有竖直向下拉绳子，所以人对绳子的拉力大于250ND．使用该装置既能省力，也能省距离2．小林测滑轮组的机械效率，第一次用滑轮组提升重10N的物体时，机械效率是η1，第二次用完全相同的滑轮组提升重20N的物体时，机械效率是η2；第三次用完全相同的滑轮组提升重10N的物体，物体在上升过程中受到恒定的阻力是10N，此时机械效率是η3，（不计绳和轮之间的摩擦）则（）A．η2>η1>η3B．η1<η2=η3C．η1=η2=η3D．以上说法都不对3．在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了（）A．减小摩擦B．获取多组实验数据归纳出物理规律C．使每组数据更准确D．多次测量取平均值减小误差4．如图，用滑轮组提升重物时，重300N的重物在10s内匀速上升了1m。
已知拉绳子的力F为200N，不计绳重和摩擦，则提升重物的过程中（）A．滑轮组所做的有用功为200J B．动滑轮的重力为80NC．拉力F的功率是30W D．滑轮组的机械效率是75%5．下列用具在正常使用的过程中，属于省力杠杆的是（）A．镊子B．瓶盖起子C．筷子D．船桨6．如图所示，用两个滑轮组将同一物体同时提升到相同高度，若动滑轮的重力相同，不计绳重和摩擦，下列说法正确的是（）A．甲、乙滑轮组中绳子的自由端的拉力相等B．甲滑轮组拉力做功的功率小于乙滑轮组C．甲、乙滑轮组所做的额外功相等D．甲滑轮组的机械效率小于乙滑轮组的机械效率7．学校都装有升旗杆，在旗杆的上端装有一种简单机械，它是（）A．杠杆B．定滑轮C．动滑轮D．轮轴8．如图所示是一种指甲刀的结构示意图，下列说法正确的是（）A．DBO是省力杠杆B．DEO是省力杠杆C．ABC是一个省力杠杆D．它们全是省力杠杆9．如图所示装置，在水平拉力F的作用下，重为100N的物体A沿水平地面做匀速直线运动，已知弹簧秤读数为10牛，物体A的运动速度为1米/秒（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间摩擦），那么在此过程中（）A．绳子自由端的速度为0.5米/秒B．物体A与地面间的摩擦力为10牛C．1秒内滑轮对物体A做功为10焦D．地面对物体的支持力为100N10．如图所示的杠杆在水平位置平衡，下列操作中正确且能使杠杆再次平衡的是（）A．保持钩码位置不变，左右两边分别加挂一个钩码B．保持钩码位置不变，左边减少一个钩码，把平衡螺母向右调C．左边加一个钩码位置不变，右边钩码个数不变且向右移动一格D．只把B位置钩码换成弹簧测力计斜向下拉，水平平衡时其示数等于两个钩码重力二、填空题11．某人用平行于斜面的拉力，把一个重为1000N的物体，沿着长5m、高1m的斜面由底端匀速拉到顶端，拉力的大小为250N，则拉力所做的有用功为J，此斜面的机械效率为，物体所受斜面的摩擦力为N．12．如图所示的滑轮组，不计拉线质量及滑轮转动摩擦。
八年级物理下册《第十二章简单机械》 单元测试卷及答案解析-人教版
八年级物理下册《第十二章简单机械》单元测试卷及答案解析-人教版班级：___________姓名：___________考号：___________一、填空题1．如图，是三种类型剪刀的示意图，如果为理发师选择一把理发用的剪刀，你会选择剪刀。
如果为铁匠师傅选择一把剪铁皮的剪刀，你会选择剪刀，用这把剪刀剪铁皮是因为它能省。
2．如图所示，升旗杆顶部有一个轮，使用它不能省力，但可以改变。
3．如图所示，用100N的力把物体从斜面底端匀速直线拉至顶端，物体沿斜面移动了1m，斜面机械效率为60%，则拉力做的有用功为J。
4．如图所示，轻质细杆BC可绕竖直墙上的B点转动，末端C点挂一重物，重力为200N，拉力F始终沿水平方向，此时θ=45º，则拉力F=N。
若保持拉力水平方向，让杠杆顺时针缓慢旋转一个小角度到虚线位置，则拉力将。
（此空选填“不变”、“变大”或“变小”）5．如图，轻质杠杆OB的重力忽略不计，OB=3OA，物体G的重力为150N，若要使杠杆在如图所示位置平衡，则需要在B端施加的拉力F=N。
6．如图所示，物体A在水平桌面上，绳重及摩擦不计，动滑轮重力为2N。
当B物体重力为8N时，它恰好能匀速下降。
以上装置中属于动滑轮的是（填字母“M”或“N”）。
若用一个水平向左的力F拉物体A，使其向左匀速运动，则这个力F大小应为N。
7．如下图所示，一滑轮重10N，提起重物G=50N，当按（a）图使用时拉力F=N；当按（b）图使用时拉力F=N；当按（c）图使用时拉力F=N。
8．如图所示，小红用20N的水平拉力F拉质量为4kg的木箱A，使它以2m/s的速度在水平面上匀速直线运动了4s。
则木箱受到的拉力是N，摩擦力是N。
拉力F在这段时间内所做的功是J。
（忽略轮与细绳的重力和摩擦）9．斜面是一种简单机械，它在生活中的应用非常广泛。
如图所示，工人师傅将一箱重为1200N的货物从4.5m长的固定斜面，匀速拉到高为1.5m的货车上，所用拉力F＝500N，则工人师傅做的有用功是J，斜面的机械效率是。
人教版八年级物理下册《第十二章简单机械》单元测试卷(附参考答案)
人教版八年级物理下册《第十二章简单机械》单元测试卷（附参考答案)（考试时间：60分钟试卷满分：100分）学校:___________班级：___________姓名：___________考号：___________一、选择题：本题共14个小题，每小题3分，共42分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1．消防安全，人人有责。
下列有关灭火器使用方法的分析不正确的是（）A．提灭火器时，手靠近瓶口，容易提起B．拔保险销时，放开手柄，有利于拔出C．用力压手柄时，手靠近瓶口，容易压下D．对准火源根部扫射，灭火物质覆盖可燃物，快速灭火2．某升降式晾衣架的结构如图所示，该晾衣架没有应用到的简单机械是（）A．动滑轮B．定滑轮C．轮轴D．斜面3．如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和摩擦），拉力大小错误的是（）A．F1＝G B．F2＝C．F3＝D．F4＝4．在“富国强军”的时代要求下，大连造船厂建造了首艘国产航空母舰。
在建造过程中需要使用大型起重机“龙门吊”。
它主要由主梁和支架构成，可以提升和平移重物，其示意图如图所示。
在重物由主梁右端缓慢移到左端的过程中，右支架对主梁的支持力F与重物移动距离s的关系图像是（）A．B．C．D．5．把质量相等的A、B两物体挂在如图滑轮组下面，不计绳子、滑轮的重力和摩擦，放手后（）A．A上升B．A下降C．A、B均静止D．无法判断6．如图所示，两个等高的托盘秤甲、乙放在同一水平地面上，质量分布不均匀的木条AB重24N，A、B 是木条两端，O、C是木条上的两个点，AO＝BO，AC＝OC．A端放在托盘秤甲上，B端放在托盘秤乙上，托盘秤甲的示数是6N．现移动托盘秤甲，让C点放在托盘秤甲上。
此时托盘秤乙的示数是（）A．8N B．12N C．16N D．18N7．如图所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动，所用的拉力分别为F1，F2，F3，不计滑轮重及绳与滑轮间摩擦，那么，下列关系式中正确的是（）A．F1＞F2＞F3B．F1＜F2＜F3C．F2＞F1＞F3D．F2＜F1＜F38．甲物体静止在水平地面上时，对地面的压强为6×105Pa．现将甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，如图所示，当杠杆在水平位置平衡时，甲物体对地面的压强为2×105Pa，已知：乙物体的质量为2kg，AO：AB＝1：4，g取10N/kg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十二章 简单机械 单元测试题
（满分：100分）
一、单项选择题（每小题4分，共36分）
1．使用杠杆时，下列说法正确的是（ ）
A．力臂不变时，阻力越大，动力一定越小
B．阻力大小不变时，动力臂越长，动力一定越小
C．使用杠杆时，一定使用动力臂大于阻力臂的杠杆
D．阻力和阻力臂不变时，动力臂越长，动力一定越小
2．图1中是一种有把手的门锁，则门锁的把手实质上是一个（ ）
A．定滑轮
B．动滑轮
C．省力杠杆
D．费力杠杆
3．甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高度。
两者相比，甲升降机（ ）
A．做的总功较少 B．做的总功较多
C．提升重物做的有用功较少 D．提升重物做的有用功较多
4．如图2所示是我们日常工作生活中所使用到的机械，按图中所示的情景使用过程中没
有省力的是（ ）
5．如图3所示，在用滑轮将同一物体沿相同水平地面匀速移动时，拉力分别为F甲、F
乙、F丙、F丁
，比较它们的大小（不计滑轮重及滑轮与细绳间的摩擦），正确的是（ ）
A．F甲＞F乙 B．F乙=F丙
C．F丙＜F丁 D．一样大
图1
AA．抛石机 B．方向盘 C．辘轳 D．斜面
图2
图3
6．如图4所示，不考虑滑轮与轻绳之间的摩擦，米袋总重
为800N，而绳上吊着的静止的“绅士”重500N，则米袋对地面
的压力为（ ）
A．500N
B．250N
C．300N
D．800N
7．如图5（不计绳重与摩擦，且动滑轮重G动小于物重G），
用它们分别将重相同的甲、乙两物体匀速提升相同的高度，
所用的拉力分别为F甲、F乙，它们的机械效率分别为η甲、
η乙。则下列关系正确的是（ ）
A．F甲＜F
乙
B．F甲＞F乙
C．η甲＜η
乙
D．η甲=η乙
8．某人用100N的力提起了350N的重物，那么他可能使用了（ ）
A．一个定滑轮 B．一个动滑轮
C．一个定滑轮和一个动滑轮组成的滑轮组 D．一支杠杆
9．用一个定滑轮和一个动滑轮组成的滑轮组把重150N的物体匀速提升1m，不计摩擦和
绳重，滑轮组的机械效率为60%。则下列选项错误的是（ ）
A．拉力一定是125N B．有用功一定是150J
C．总功一定是250J D．动滑轮重一定是100N
二、填空题（每空2分，共20分）
10．如图6所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，
若把婴儿车视为杠杆，这时杠杆的支点是 ；当后轮遇到障碍物时，母亲向上
抬起扶把，这时婴儿车可视为 杠杆（填“省力”或“费力”）。
11．如图7所示的A、B两个滑轮中A是 滑轮，B是 滑轮；当以F为10N
的拉力拉物体匀速前进时，则物体与地面间的摩擦力为 N。
12．如图8所示，用一根结实的绳子在两根光滑木棒上绕几圈，一小朋友用力一拉，两位
大力士竟撞在一起了。这幅漫画说明了 。
13．如图9所示为一装配线上的一个“机械手”，其O点为固定转动轴，先它水平抓住一
图5
图4
图6
图8
图7
只重40N的工件G，若它在0．5s内匀
速将这一工件提升了20cm，而M的功
率为20W，则机械手做的有用功为
J，机械效率为 。
14．将重物从长4m、高1m的斜面底部匀速
推上斜面的顶端。已知沿斜面所用的推
力是300N，斜面的机械效率是75%，
则推力做的总功为 J，物体所受的重力为 N。
三、作图题（15题6分，16题4分，共10分）
15．如图10所示为钓鱼竿钓鱼的示意图。O为支点，A为手握鱼竿的作用点，请在图中画
出鱼线对钓鱼竿拉力F2的力臂，最小的动力F1。
16．小红家住二楼，正装修房子，小红站在地面上，用如图11所示的器材，请帮她设计
一较省力的方法，把材料送到二楼窗口去。
四、实验与探究题（17题11分，18题13分，共24分）
17．在如图12所示的实验装置中：
（1）实验前没有挂钩码时，发现杠杆左端下
倾，应将杠杆右端螺母向_______(选填“左”或
“右”)边旋一些，使杠杆在水平位置平衡。
（2）实验时只有8个相同的钩码，杠杆上每
格等距，当在A点挂4个钩码时，则怎样挂钩码
可以使杠杆在水平位置平衡？(请设计两种方案)
答：①_____________________________。
②____________________________。
18．某学习小组使用几个相同的滑轮分别进行机械效率的测定，如图13。他们将测得钩
码重G、拉力F、钩码上升的髙度h、测力计移动的距离S，并将计算出的有用功W
有用、总功W总
和机械效率η数据一并记人下表：
实验 G/N F/N h/m s/m W有用/W总/J
η
图12
图9
图10 图11
次数
J
1 2
2．1 0．1 0．1 0．2 0．21 95．2%
2 2
1．2 0．1 0．2 0．2 0．24 83．3%
3 2
0．9 0．1 0．3 0．2 0．27 ★
（1）表格中数据★= ；
（2）比较实验1、2，第2次的机械效率较低，主
要原因是 ；
（3）比较实验2、3，影响这两次实验机械效率不
同的主要因素是 ，使用滑轮组的优
点是 。
（4）在实验3的装置下再加挂一只相同的钩码，装
置的机械效率将 （选填“变大”“变小”或“不
变”）。
五、计算题（10分）
19．如图14所示是古书《天工开物》中描述人们用舂（chong）
来捣谷时的情景。若在A点悬挂的物重为60N，OA：OB=4：3，
则捣谷人在B点至少需施加竖直向下的多大的力？（不计杆自
重）。
参考答案
一、单项选择题
1．D 2．C 3．A 4．A 5．B 6．C 7．B 8．D 9．A
二、填空题
10．后轮；省力
11．定；动；30
12．滑轮组省力
13．8；80%
14．1200；900
三、作图题
15．如图1所示。 16．如图2所示。
图13
图14
图2
四、实验与探究题
17．（1）右 （2）示例：①在右边第三格处挂上4个钩码 ②在右边第六格
处挂上2个钩码
18．（1）74．1% （2）动滑轮有重力（或有用功相同时，使用动滑轮做的额
外功多） （3）摩擦 可以省力或改变用力方向 （4）变大
五、计算题
19．根据刚刚平衡条件可知，捣谷人施加的力大小为：
F=GlOA lOB =43×60N ＝80N
图1
