第十七章
第３节 电阻的测量
想想议议
1．电流可以用电流表测量，电压可以用电压表 测量。那么，用什么方法测量电阻呢？
2．如何运用欧姆定律找到间接测出导体的电阻 的方法？
人教版九年级物理全一册 电阻 课件(共张PPT)
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
课堂小结
1．物理学中，用电阻来表示导体对电流阻碍 作用的大小。
2．电阻的单位是欧姆，简称欧，符号Ω。 3．电阻是导体本身的性质。它的大小取决于 导体的材料、长度、横截面积，还受温度影响。
1．探究电阻与导体长度的关系
导体的电阻与长度有关。 材料、横截面积相同时，导体越长，电阻越大
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
实验3：电阻还与温度有关
灯丝
A
加 热
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
在其他条件相同的情况下，电 阻较小的材料导电性能较强；反之， 电阻较大，导电性能较弱。右图展 示的是不同材料在导电性能上的排 序，从上至下，材料的导电性能依 次减弱。
●电阻的大小是否跟导线的长度有关； ●电阻的大小是否跟导线的粗细有关； ●其他因素。
实验方案
A
B
A
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
课堂小结
1．物理学中，用电阻来表示导体对电流阻碍 作用的大小。
2．电阻的单位是欧姆，简称欧，符号Ω。 3．电阻是导体本身的性质。它的大小取决于 导体的材料、长度、横截面积，还受温度影响。
1．探究电阻与导体长度的关系
导体的电阻与长度有关。 材料、横截面积相同时，导体越长，电阻越大
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
实验3：电阻还与温度有关
灯丝
A
加 热
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
在其他条件相同的情况下，电 阻较小的材料导电性能较强；反之， 电阻较大，导电性能较弱。右图展 示的是不同材料在导电性能上的排 序，从上至下，材料的导电性能依 次减弱。
●电阻的大小是否跟导线的长度有关； ●电阻的大小是否跟导线的粗细有关； ●其他因素。
实验方案
A
B
A
人教版九年级物理全一册16.3 电阻 课件(共14张PPT)统编版课件优秀课 件ppt课 件部编 版课件
九年级物理《电阻》PPT课件
九年级物理《电阻》PPT课件
活动1 尝试：改变电路中电流的大小 实验器材与电路图
思考
1、通过什么看电流的大小？ 2、能有几种方法改变电流大小？
九年级物理《电阻》PPT课件
归纳总结
1、电路中接入同一导体时， _改__变_电__池__的__节__数_，即改变导体两端 的_电__压___可以改变电路中电流的 大小。
猜想四: 导体的电阻可能与导体的温度有关
思考 研究方法：控制变量法
1、根据猜想你需要怎样的一些导线？ 2、在实验中你如何将导体的电阻“显示”出来？ 3、你能设计出实验记录表吗？ 4、你能设计电九路年级，物并理《画电阻出》实PPT验课件电路图吗？
通过比较灯的
亮暗来判断， 如灯亮，则对 电流阻碍作用 小，电阻小。
三 、电阻
九年级物理《电阻》PPT课件
复习
1、一个完整简单的电路由哪些组成？ （电源、开关、用电器和导线）
2、你注意没有，导线一般用什么材料制作？ （铝、铜等等）
3、导线为啥不用塑料、玻璃等材料来制作？ （原来不同材料构成的物体的导电性一般不同）
请同学们看书P70，认真阅读图5-3-3
九年级物理《电阻》PPT课件
2、导电性九介年于级物导理《体电与阻》绝PPT缘课件体之间的叫半导体， 如：硅、锗、砷化镓等。
木材
干燥的 （绝缘体）
潮湿的 （导体）
九年级物理《电阻》PPT课件
你知道这些 是如何实现 的吗？？
舞台灯光的亮度需要调节， 电视机的音量需要调节，
电扇的转速也需要调节……
是通过改变电路中电流大小来实现的 思考：电路中电流大小是如何改变的？
2、保持电路两端电压相同时，改 变__连_接__在__电__路__中_的__导__体___，可以改 变电路中电流的大小。
活动1 尝试：改变电路中电流的大小 实验器材与电路图
思考
1、通过什么看电流的大小？ 2、能有几种方法改变电流大小？
九年级物理《电阻》PPT课件
归纳总结
1、电路中接入同一导体时， _改__变_电__池__的__节__数_，即改变导体两端 的_电__压___可以改变电路中电流的 大小。
猜想四: 导体的电阻可能与导体的温度有关
思考 研究方法：控制变量法
1、根据猜想你需要怎样的一些导线？ 2、在实验中你如何将导体的电阻“显示”出来？ 3、你能设计出实验记录表吗？ 4、你能设计电九路年级，物并理《画电阻出》实PPT验课件电路图吗？
通过比较灯的
亮暗来判断， 如灯亮，则对 电流阻碍作用 小，电阻小。
三 、电阻
九年级物理《电阻》PPT课件
复习
1、一个完整简单的电路由哪些组成？ （电源、开关、用电器和导线）
2、你注意没有，导线一般用什么材料制作？ （铝、铜等等）
3、导线为啥不用塑料、玻璃等材料来制作？ （原来不同材料构成的物体的导电性一般不同）
请同学们看书P70，认真阅读图5-3-3
九年级物理《电阻》PPT课件
2、导电性九介年于级物导理《体电与阻》绝PPT缘课件体之间的叫半导体， 如：硅、锗、砷化镓等。
木材
干燥的 （绝缘体）
潮湿的 （导体）
九年级物理《电阻》PPT课件
你知道这些 是如何实现 的吗？？
舞台灯光的亮度需要调节， 电视机的音量需要调节，
电扇的转速也需要调节……
是通过改变电路中电流大小来实现的 思考：电路中电流大小是如何改变的？
2、保持电路两端电压相同时，改 变__连_接__在__电__路__中_的__导__体___，可以改 变电路中电流的大小。
新人教版九年级全册物理《电阻的测量》ppt教学课件
表的示数为 0.4 A，电阻R的阻值为 5 Ω。
第十七章 欧姆定律
方法拓展一 只有电流表（无电压表）如何测电阻？
实验方案甲（与定值电阻并联） 实验步骤:
Rx S1
S2 R0
A
（1）S1闭合，S2断开，电流表的 示数为I1,则U=I1·Rx
（2）S2闭合，S1断开，电流表的 示数为I2；则U=I2·R0
四、整理好实验器材。
第十七章 欧姆定律
记录表格
实验次数 1 2 3
电压U/V 1 2 3
电流I/A 0.2 0.42 0.58
电阻R/Ω 电阻的平均值Ω
5.0
4.8
5
5.2
实验评估
分析电路中可能产生误差的部分，以及测量过程中哪些地方会产生误差。 并思考改进的方法。
第十七章 欧姆定律
例题
小武按图甲所示的电路图连接实验电路，测量电阻R 的 阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察 到电压表和电流表的示数分别如图乙、丙所示，则电流
也就是说如果我们测量出电阻两端的电压同时测量出通过电阻的电流， 我们就可以计算出来电阻的大小。
实验电路
AHale Waihona Puke SRR' V
第十七章 欧姆定律
进行实验
实验步骤
一、连接实物电路；
二、闭合开关，调节滑动变阻 器的滑片，使电压表的示数分 别为1V、2V、3V，读取并记录 对应的电流填入表格中；
三、计算每一次的电阻值，并 求出它们的平均值记入表格中；
I2·R0 （3）Rx= ____I_1____
第十七章 欧姆定律
实验方案乙（与定值电阻串联）
S2
实验步骤:
Rx S1
R0
第十七章 欧姆定律
方法拓展一 只有电流表（无电压表）如何测电阻？
实验方案甲（与定值电阻并联） 实验步骤:
Rx S1
S2 R0
A
（1）S1闭合，S2断开，电流表的 示数为I1,则U=I1·Rx
（2）S2闭合，S1断开，电流表的 示数为I2；则U=I2·R0
四、整理好实验器材。
第十七章 欧姆定律
记录表格
实验次数 1 2 3
电压U/V 1 2 3
电流I/A 0.2 0.42 0.58
电阻R/Ω 电阻的平均值Ω
5.0
4.8
5
5.2
实验评估
分析电路中可能产生误差的部分，以及测量过程中哪些地方会产生误差。 并思考改进的方法。
第十七章 欧姆定律
例题
小武按图甲所示的电路图连接实验电路，测量电阻R 的 阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察 到电压表和电流表的示数分别如图乙、丙所示，则电流
也就是说如果我们测量出电阻两端的电压同时测量出通过电阻的电流， 我们就可以计算出来电阻的大小。
实验电路
AHale Waihona Puke SRR' V
第十七章 欧姆定律
进行实验
实验步骤
一、连接实物电路；
二、闭合开关，调节滑动变阻 器的滑片，使电压表的示数分 别为1V、2V、3V，读取并记录 对应的电流填入表格中；
三、计算每一次的电阻值，并 求出它们的平均值记入表格中；
I2·R0 （3）Rx= ____I_1____
第十七章 欧姆定律
实验方案乙（与定值电阻串联）
S2
实验步骤:
Rx S1
R0
九年级上册 物理 课件 13.3测量电阻 12张PPT
教学目标：
第一，学会用实验的方法测得定值电阻的阻值 ； 第二，知道小灯泡电阻值随着温度的升高而增大 。
谢谢
毁灭人只要一句话，培植一个人却要千句话，请你多口下留情。 燕雀安知鸿鹄之志哉。 人生最大的错误是不断担心会犯错。 每一发奋努力的背后，必有加倍的赏赐。 成功的秘诀就在于多努力一次。为了成功，你努力了多少次？ 最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利 三军可夺帅也，匹夫不可夺志也。——《论语·子罕》 根本不必回头去看咒骂你的人是谁？如果有一条疯狗咬你一口，难道你也要趴下去反咬他一口吗？ 不义而富且贵，于我如浮云。——《论语·述而》 不会生气的人是愚者，不生气的人乃真正的智者。 我们唯一不会改正的缺点是软弱。——拉罗什福科 不要抱怨自己所处的环境，如果改变不了环境，那么就改变自己的心态。 成功不是必然的，但努力是必须的。——赵娜 你生命的前半辈子或许属于别人，活在别人的认为里。那把后半辈子还给你自己，去追随你内在的声音。 跌倒，撞墙，一败涂地，都不用害怕，年轻叫你勇敢。 你一定不要做丑恶的人，但是世态炎凉，你也别太善良！马善被人骑，人善被人欺，过于善良就是一种懦弱和无能！ 好好扮演自己的角色，做自己该做的事。 困难越大，荣耀也越大。 经验不是发生在一个人身上的事件，而是一个人如何看待发生在他身上的事。 付出了不一定有回报，但不付出永远没有回报。

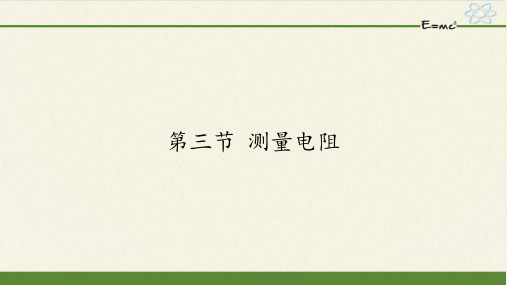

第三节 测量电阻
