winCC 7.0 最新培训经典课程
WinCC高级培训
MB_OK | MB_ICONEXCLAMATION | MB_SYSTEMMODAL); }
在画面中显示用户名
组态步骤: 1. 组态静态文本 2. 字体的属性中> Attribute> Text, 连接系统变量@CurrentUser 3. 执行登陆操作 4. 用户名显示到静态文本中来
模式窗口消息框
因此，工程激活后 RT 和配置可以使用硬拷贝。
无在线归档数据的项目存储
当存储项目数据时整个项目的路径也被保存。 但是，必须考虑到工程路径还可能包含数据库中的在线数据。 并不需要总是保存在线数据 打开 Alarm Logging 或者 Tag Logging 编辑器从 RT 数据库中消除在线数据。
在 Alarm Logging 中,选择 Archive Configuration->Long-term archive，在长期归档快捷菜单栏 中生成或者删除归档数据。 Tag Logging 中,选择 Archive Configuration->TagLogging Fast 或者 TagLogging Slow，使用 快速或者慢速变量归档快捷菜单栏生成或者删除归档数据。
结合“报警回路”使用各种工程函数
使用除”打开图片”以外的另一函数，如”报警回路”的工程函数。
如下函数例子是在图片窗口中将图片转换为可视图片。
void LoopVisible(Picture Picturename) { SetVisible(“messagepicture”,”Picturewindow1”,1)； } 参数解释： 消息图片：包括图片窗口”图片窗口 1”的图片名称。 图片窗口 1：可见图片窗口的名称。 1：可见， 0：不可见 这一函数必需用全局脚本来建立和整合。参数“图片名称”的分配仅用于完整性， 原因是报 警记录希望根据动作“打开图片”进行参数分配。在“报警回路组态”中的动作所选择的图片 与以上一切无关，仅用于参数分配的完整性。
第7章 WINCC
5、集成与Windows交互的标准接口
6、ANSI-C脚本语言 7、提供API编程接口
第7章
WINCC
WINCC性能特点续
8、组态软件的语言可选
9、提供与PLC通信通道 10、全集成自动化TIA 11、提供了与WinAC的连接接口 12、可作为过程控制系统（PCS）中的操作员站
13、可集成到MIS和ERP中
第7章
WINCC
7.2.1 汽车动态运行控制 1、C语言模式 在汽车 对象属性的几何位置中输入C语言实现小汽车动态运行，执行周期选用画面 周期。 #include "apdefap.h" long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) { BOOL a; short move; a=GetTagBit("NewTag_7"); while(a==1) {move=move-1; //Return-Type: BOOL //Return-Type: WORD move=GetTagWord("NewTag_8");
第7章
WINCC
7.2.4 调用外部程序
Sub X6309X94AE3X00001_X6309X94AE3X00009_OnLButtonDown(ByVal Item, ByVal Flags, ByVal x, ByVal y) Dim objWshShell
Set objWshShell = CreateObject("Wscript.Shell")
第7章
WINCC
2、VB语言模式
Sub 6309X94AE4X0000X8BDD_X6309X94AE4X00001_OnLButtonDown(ByVal Item, ByVal Flags, ByVal x, ByVal y) Dim objtag
wincc flexible教程
wincc flexible教程WinCC Flexible教程WinCC Flexible是一款由西门子公司开发的工业自动化软件，用于编程和监视人机界面。
它是一款功能强大、灵活易用的软件，适用于各种工业领域和应用场景。
本教程将详细介绍WinCC Flexible的基本功能和操作方法，帮助读者快速上手并掌握该软件的使用技巧。
第一部分：WinCC Flexible简介与安装1. WinCC Flexible简介- 介绍WinCC Flexible的主要特点和功能。
- 解释WinCC Flexible在工业自动化中的作用和意义。
2. WinCC Flexible安装- 阐述WinCC Flexible的安装步骤和注意事项。
- 提供常见安装问题的解决方法。
第二部分：WinCC Flexible项目创建与配置1. WinCC Flexible项目创建- 演示如何创建新的WinCC Flexible项目。
- 分析项目文件结构和组织方式。
2. WinCC Flexible项目配置- 介绍项目配置的基本概念和作用。
- 演示如何配置项目的属性、变量和通信设置。
第三部分：WinCC Flexible图形界面设计1. WinCC Flexible图形界面概述- 简要介绍WinCC Flexible的图形界面组件和特点。
- 解释不同界面元素的功能和用途。
2. WinCC Flexible界面设计工具- 详细介绍WinCC Flexible的界面设计工具及其使用方法。
- 演示如何创建和编辑图形界面。
3. WinCC Flexible界面设计实例- 提供几个实际应用场景的界面设计示例。
- 解释每个实例的目的和设计思路。
第四部分：WinCC Flexible数据处理和报警管理1. WinCC Flexible数据处理功能- 介绍WinCC Flexible的数据处理功能，如数据记录和计算。
- 演示如何使用数据处理功能实现特定的业务逻辑。
WinCC 7 菜单与工具条的做法

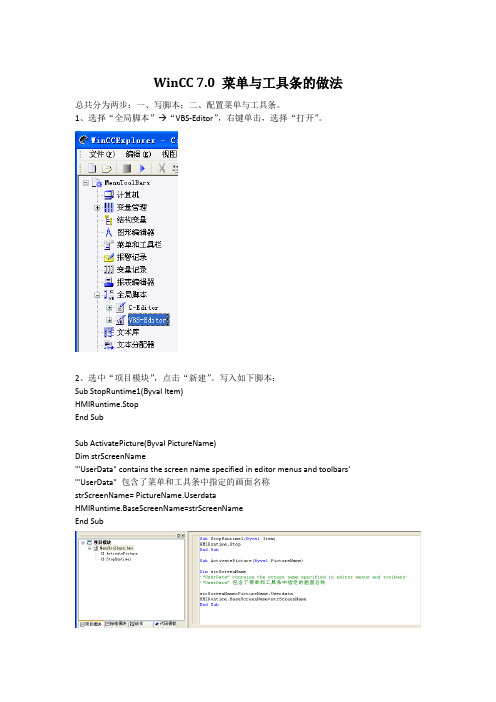

WinCC 7.0 菜单与工具条的做法
总共分为两步：一、写脚本；二、配置菜单与工具条。
1、选择“全局脚本” “VBS-Editor”，右键单击，选择“打开”。
2、选中“项目模块”，点击“新建”。
写入如下脚本：
Sub StopRuntime1(Byval Item)
HMIRuntime.Stop
End Sub
Sub ActivatePicture(Byval PictureName)
Dim strScreenName
'"UserData" contains the screen name specified in editor menus and toolbars' '"UserData" 包含了菜单和工具条中指定的画面名称
strScreenName= erdata
HMIRuntime.BaseScreenName=strScreenName
End Sub
补充：
在Wincc中，如果使用VBS来切换画面，切忌不要使用LoadPicture来切换，这个函数并不是用于切换画面的，而是用于装入类如BMP，JPEG等图形文档的。
正确的方法是使用HMIRuntime.BaseScreenName来进行切换，具体写法是：HMIRuntime.BaseScreenName="NewPdl1"，其中等号右边的是以字符串形式表达的画面名称。
不要引起误解，如果是画面窗口，那么是应该是用ScreenItems对象，因为画面窗口属于屏幕对象，而画面对象则属于Screens对象，是不同的，请不要搞混了。
3、配置菜单和工具条。
WINCC_V7.0_sp3在XP系统下安装与授权
SIMATIC Wincc V7.0 软件安装手册在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。
4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。
接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。
在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。
出现“查找程序”窗口（如右图），要等待其查找完毕，再点击“下一步”按钮在弹出的“许可证协议”界面（如右图）中，选中“我接受…”,再点击“下一步”按钮在“产品语言”中（如右图），选择“中文（C）”，再点击“下一步”按钮。
“安装类型”（如右图）中，选择“数据安装包”，“目标目录”不需修改，直接为默认。
然后点击“下一步”按钮。
勾选第一个WinCCInstallation就可，然后继续下一步在弹出的界面（如右图）中，选中“WinCCInstallation”（必须安装）和“SIMATICNET”（与PLC进行通讯时必须安装），再点击“下一步”按钮。
注：Web Navigator是系统在服务器中web功能的实现(需安装IIS组件)。
Data Monitor是工厂智能中用于数据显示和分析的一个组件。
Connectivity Pack是连通性软件包。
如有需要，可选择安装。
如右图，“要安装的程序”会自动选择，无需进行任何修改，只需直接点击“下一步”按钮。
在“许可证协议”界面（如右图）中,选择“我接受…”选项，再点击“下一步”按钮在弹出的“准备安装选项”（如右图）界面,直接点击“安装”选项。
WinCC 7.0 SP3安装
WinCC 7.0 SP3安装1.准备工作打开windows消息列队和网络服务（打开“控制面板——程序卸载——打开或关闭window功能”），如下图2.安装WinCC，版本为winccV70SP3A如果安装界面打不开，闪退的话，需要删除注册表：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下的PendingFileRenameOperations项。
3.激活修改安装目录WinCC/bin下五个文件：将CCExpMsgChs.lng 改成“CCExpMsgdeu.lng”将CCExpMsgCht.lng 改成“CCExpMsgita.lng”将CCExpMsgJpn.lng改成“CCExpMsgesp.lng”将CCExpMsgKor.lng改成“CCExpMsgfra.lng”将CCProjectMgrCht.lng 改成“CCProjectMgrdeu.lng”安装Simatic Key:1.切换为English2.选择Required keys，勾选1034、1040、1042，点Install Long继续勾选1005，点Install Long继续勾选1019、984、756，点Install Long安装完毕，在Installed key检查一下，如下图：重新启动电脑！如果启动依然是演示模式，可以结束CCLicenseService.exe进程，重新启动试试。
有些教程提示替换CCLicenseService.exe文件，对于7.0SP3版本，实测不需要！ 在任务管理器显示所有用户的进程：找到CCLicenseService.exe，结束。
WINCC 7 SP3授权办法
按照以上方法正确授权后，打开WINCC 7.0 SP3后，显示可 以组态二十六万个变量，这么多的变量你够用了吗？
•完毕，谢谢！
如何激活？激活哪些授权？
• 打开软件，选择默认的C盘，选择以下长期 授权（序号）： • 1391.1047.977.1033.1034.1040.1042.986 .1065.1002.994.1019.987.984.1381.1009 .756.1111-1126间16个授权。 • 分享一下：我把授权放在U盘和SD卡上试过， 激活不成功，显示的是演示版。
WINCC 7.0 SP3 亚洲版如何授权
1.如何解除U盘锁？ 2.如何授权，授哪些权？ 这是一个成功的案例，我研究了几天 后的结晶。
如何取消U盘锁？
• 进入我的资料分享区下载”WINCC+7.0+SP3 亚洲版授权.RAR”。 • 进入C:/Program file/Siemens/WinCC/bin 中查找需要替换的十个文件，删除掉那十 个文件。一定要找齐啊，否则授权不成功 的。 • 更换为英文版的7个文件 • 然后按照以下方法授权即可成功。
西门子WINCC培训手册
1.双击桌面上已安装好的WINCC6.0图标
2.新建一个多用户项目
点新建选项
选多用户项目然后确定
进入后首先建立画面
右键点击图形编辑器然后点新建画面
新建画面名称,双击打开画面进行编辑
可以在上面窗口中编辑图形
3.建立变量方法
右键点击变量管理(上图)选择添加新的驱动程序
在弹出的窗口中选择SIMA TIC S7 Protocol Suite项然后点打开即可,出现如下图所示
右键点TCP/IP选项,如下所示
选择新驱动程序的连接,然后出现下图
左键点属性按钮
点确定即可
然后在刚刚所新建的连接中建立变量 方法如下:
变量大致分以下四种类型
1.数字量输入DI:
2.数字量输出DO
3.模拟量输入AI
4.模拟量输出AO
建立方法
右键点箭头所指向的地方然后选择新建变量将会出现如下窗口
然后为变量配置地址,方法如下
地址配置完后点确定即可
DO 或AO 输出信号就选择输出
然后出现如下所示
此空白处显示已定义的变量
然后在下图中即可看到现场数据。
wincc课程设计详细步骤
wincc课程设计详细步骤一、教学目标本课程的教学目标是让学生掌握WinCC的基本概念、功能和操作方法，能够运用WinCC进行简单的监控和管理。
具体目标如下：1.了解WinCC的起源、发展历程和版本特点。
2.掌握WinCC的基本功能，如数据采集、报警处理、趋势分析等。
3.熟悉WinCC的界面布局和操作方法。
4.能够熟练安装和配置WinCC。
5.能够使用WinCC进行数据采集和处理。
6.能够设置WinCC的报警和趋势分析功能。
情感态度价值观目标：1.培养学生对工业自动化和智能制造的兴趣和认识。
2.培养学生团队合作和解决问题的能力。
二、教学内容教学内容主要包括WinCC的基本概念、功能和操作方法。
具体安排如下：1.WinCC概述：介绍WinCC的起源、发展历程和版本特点。
2.WinCC基本功能：讲解数据采集、报警处理、趋势分析等功能。
3.WinCC界面布局和操作方法：详细讲解WinCC的界面布局和操作步骤。
4.实例演示：通过实际案例，演示如何使用WinCC进行监控和管理。
三、教学方法采用多种教学方法，激发学生的学习兴趣和主动性。
具体方法如下：1.讲授法：讲解WinCC的基本概念和功能。
2.案例分析法：通过实际案例，让学生学会使用WinCC进行监控和管理。
3.实验法：安排实验室实践，让学生亲手操作WinCC软件。
四、教学资源为学生提供丰富的教学资源，以支持教学内容和教学方法的实施。
具体资源如下：1.教材：选用权威、实用的WinCC教材。
2.参考书：提供WinCC相关的高级教程，供学生深入学习。
3.多媒体资料：制作WinCC操作视频，方便学生随时查阅。
4.实验设备：配备WinCC软件和相应的实验设备，让学生进行实际操作。
五、教学评估为了全面、客观地评估学生的学习成果，本课程采用以下评估方式：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的表现等，占总分的30%。
2.作业：布置适量的作业，评估学生的理解和应用能力，占总分的20%。
WinCC7.0授权的使用方法及常见问题处理
WinCC7.0授权的使用方法及常见问题处理WinCC 软件受法律保护，且只能在具有有效许可证的完整状态下使用。
安装的每个软件以及所用的每个选件都需要获得有效的许可证，才能不受限制地使用 WinCC。
从WinCC7.0开始，亚洲版（Asia）的WinCC实行硬狗授权的模式，即WinCC在使用的过程中既要检测系统里是否安装了匹配的授权文件，同时还检测LICENSE_KEY硬件狗是否插在电脑上。
下面就如何正确使用WinCC7.0授权以及在使用过程中出现的常见问题的处理方法进行简单介绍。
1授权的使用方法购买了WinCC7.0的授权后，会得到一套WinCC安装软件和一个用来安装授权的LICENSE_KEY，LICENSE_KEY中包含所购买WinCC功能的授权，LICENSE_KEY外观如图1。
图1安装好WinCC软件后，将此LICENSE_KEY插到电脑的USB口上，然后通过Automation License Manager （授权管理器，随WinCC软件一起提供，且使用Automation License Manager不需要授权）将LICENSE_KEY中的授权导入到电脑中，只有标记有“Hardlock”字样的LICENSE_KEY，在传送完授权后仍然需要插到电脑上。
导入授权的方法如下：打开Automation License Manager，如果安装了SIMATIC Logon，将会弹出一个登录对话框，如图2，图2点“Cancel”将进入如下界面，如图3。
图3用鼠标选中“LICENSE_KEY”，右边会列出LICENSE_KEY中的授权文件，选中LICENSE_KEY中的授权文件拖拽到电脑的目标盘（不建议放到系统盘，避免系统崩溃造成授权文件丢失）；或者用鼠标选中LICENSE_KEY中的授权文件，点击右键，如图4。
图4选Transfer(传送)，选中目标路径，如图5，至此WinCC的授权导入就完成了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变 量 组 态
变 量 组 态
变 量 组 态
WinCC组态
变量组态
在刚刚建立的驱动程序连接下 建立变量组（或变量） 右击刚刚建立的驱动程序连接， 在下拉菜单中选择“新建组” （也可选择“新建变量”），在 “变量组属性”对话框的名称栏 中填写该变量组的名称
变 量 组 态
变 量 组 态
WinCC组态
变量组态
内部变量
只在WinCC内部使用。右击 “内部变量”，可新建组也可新 建变量。右击变量并在下拉菜单 中选择 “属性”，打开“变量 属性对话框”。在该对话框的 “常规”标签页中，“名称”栏 中输入变量的名称，在“数据类 型”下拉框中选择变量的类型
变 量 组 态
WinCC组态
画 面 组 态
WinCC组态
画面组态
c．变量
将属性值赋予变量 ，也可通 过变量更改属性值，但要注意 属性值类型与变量类型的匹配
画 面 组 态
WinCC组态
画面组态
“事件”标签页 事件标签页显示了可实现的动作， 例如：鼠标动作、键盘动作。动 作栏中带有闪电符号的动作表示 该动作可动态化。右击闪电出现 C动作、直接连接两个下拉菜单
报警组态
“WinCC Alarm Control属性”对 话框的“状态栏”标签页设置是否 具有状态栏及状态栏显示哪些状态 “WinCC Alarm Control属性” 对话框的“消息块”标签页设置该 控件显示哪些块的那些内容
报 警 组 态
报 警 组 态
WinCC组态
报警组态
在“WinCC Alarm Control属性” 对话框的“消息列表”标签页中， 左边的列表中显示了所有在消息 块中选中的内容，右边的列表显 示了实际要在该控件中显示的内 容，通过“向上、向下”按钮可 对这些选项进行排序
画 面 组 态
WinCC组态
画面组态
标准对象
右击“标准对象”，会出现下拉菜单 自定义对象：可对自定义对象进行创建、 破坏、编辑及赋予其属性、事件 组对象：可对对象进行编组、取消编组 组态对话框：主要针对按钮。可对按钮 所连接的画面进行设置 属性：对对象的属性进行设置。对象属 性分“属性”标签页和“事件”标签页
更 改 计 算 机 属 性
WinCC组态
在“计算机属性”的“启动” 标签页中，选择在运行时需启 动的组件，一般选择图形运行 系统、报警记录运行系统、变 量记录运行系统等
更 改 计 算 机 属 性
WinCC组态
在“计算机属性”的“参数” 标签页中，语言一栏中选择 “英语”（安装WinCC软件时 选择“中文”），热键在组态 阶段不需要屏蔽，当组态全部 结束进入使用阶段，则须将该 标签页中所有热键屏蔽
WinCC组态
画面组态
a．动态对话框 在“表达式/公式”栏中可对变量进 行加、减、乘、除及简单函数运算。 在“事件名称” 一栏中选择触发该 动作的触发器，触发器分周期触发 器和变量触发器
WinCC组态
画面组态
周期触发器：可使用系统提供的周期也 可以自定义周期。操作过程为：在“改 变触发器” 对话框的“事件”栏中选 择标准周期、画面周期或窗口周期，在 周期栏中选择具体的值 变量触发：在“改变触发器” 对话框 的“事件”栏中选择“变量”，单击 “变量名称”栏旁的按钮来选择变量
报 警 组 态
WinCC组态
报警组态
“WinCC Alarm Control属性” 对话框的“字体”标签页设置 字体及其大小 “WinCC Alarm Control属性” 对话框的“工具栏”标签页设 置是否具有工具栏及工具栏具 有哪些功能
报 警 组 态
报 警 组 态
WinCC组态
WinCC组态
在“新建项目”对话框中输 入项目名称，同时选择所在 文件夹名称及驱动器名称， 单击“新建”按钮关闭该对 话框
新 建 一 个 项 目
WinCC组态
更改项目属性
进入新建项目后，在WinCC 资源管理器中，右击项目名称 并在下拉菜单中选择“属性”。 在“项目属性”的“热键”标 签页，一般为“登录”动作分 配热键“Ctrl+R”
WinCC组态
变量组态
例如：变量是二进制变量，其数据 栏中可选择是DB、位存储器(M)、 输入(I)、输出(Q)。如果“数据” 栏中选择DB，就须在“DB号”栏 中填写该变量所在的DB块，在 “地址”栏中填写该变量在DB块 中的第几位
变 量 组 态
变 量 组 态
变 量 组 态
WinCC组态
WinCC组态
变量组态
在新建的变量组下建立变量 右击新建的变量组，在下拉菜单中选择 “新建变量” ，在弹出的“变量属性“对 话框中，“名称”及“数据类型”的选择 与内部变量一样，唯一不同的是外部变量 须添加地址。在“变量属性”的“常规” 标签页中单击地址栏旁的“选择”按钮。 在“地址属性”对话框的“数据”栏的下 拉框中，列出了与变量的数据类型相对应 的可选项
画 面 组 态
WinCC组态
画面组态
a．C动作 与“属性”标签页介绍的一样，只 是对于动作触发的动态不需要触发 器 b．直接连接 可将“源”栏中的常量、属性、变 量赋予“目标”栏中的当前窗口、 画面中的对象、变量
画 面 组 态
画 面 组 态
WinCC组态
画面组态
其它
单击画面编辑器工具栏上的 显示库按钮，打开WinCC自 带的图库，可在图库中找到 各种对象
WinCC组态
画面组态
举例演示（水池液位控制） 1．电机启动信号反馈 2．棒图液位显示
WinCC组态
报警组态
报警组态是为了在运行状态 下监控那些反映设备实际状 态的变量的变化,并及时提 示现场设备的故障信息
WinCC组态
报警组态
报警记录的组态
进入报警记录后，在左上角的浏览 窗口可看到报警记录所具有的组件。 “消息块”决定了报警时提示该报警 的哪些信息，如该报警产生的位置、 日期、时间等。消息等级决定了该报 警的级别，一般我们都选择Error级 的Alarm型
1。安装MS Message Queuing消息对列 2. 安装WinCC
注意事项： 文件的存放路径不能中文名字，所有的路径都不能有中文符。 安装时不能开杀毒软件，防火墙软件，防木马软件，优化软 件等，只要不是系统自带的软件都请退出
WinCC组态
新建一个项目 更改项目属性 更改计算机属性 变量组态 画面组态 报警组态 变量记录的组态 全局脚本 用户权限设置
画 面 组 态
WinCC组态
画面组态
属性
“属性”标签页 主要对对象的几何、颜色、样式等属性 进行设置，静态列显示对象在静态时的 值，动态列具有灯泡的表示该属性可动 态化。右击灯泡，可出现动态对话框、 C动作、变量三个下拉菜单
画 面 组 态
画 面 组 态
画 面 组 态
画 面 组 态
在项目所选择的网卡下建立驱动程序连接 右击项目所选择的网卡，在下拉菜单中选 择“新建驱动程序连接” 。在 “连接属性” 对话框的“名称”栏中填写该连接的名称， 单击“属性”按钮，弹出“连接参数”对 话框，本例中使用的是TCP/IP，所以须添 加IP地址。“机架号”指的是CPU所在的 机架号。“插槽号”指的是机架中CPU所 在的插槽号。单击“确定”关闭该对话框， 再单击“确定”关闭 “连接属性”对话框
画 面 组 态
画 面 组 态
画 面 组 态
WinCC组态
画面组态
b．C动作 复杂的动作不能通过动态对话框来实现，这时 需要编C脚本。“编辑动作”对话框打开后，可 在对话框的左边选择项目函数、标准功能、内 部函数。在对话框的右边编辑动作，动作的头 文件已由系统自动生成。动作编辑好后单击创 建动作按钮进行编译，编译完成会提示是否有 错误和警告。最后，单击事件名称栏旁的按钮， 为该动作选择触发器，触发器的选择与动态对 话框相同 注意：尽量不用周期触发，而使用变量触发
变 量 记 录 的 组 态
变 量 记 录 的 组 态
WinCC组态
变量记录的组态
右击左上角浏览窗口的“归档”并 在下拉菜单中选择“归档向导”—> 下一步—>在“归档名称”栏中填写 该归档名称，在“归档类型”栏中 选择“过程值归档”，单击“下一 步”—>单击“选择”按钮选择变量， 最后单击“完成”按钮（也可在 “数据窗口”中右击归档名称并在 下拉菜单中选择“新建变量”来选 择变量）
变量组态
外部变量
指与PLC进行通讯的变量。建立过程 如下
添加驱动程序 右击“变量管理器”在下拉菜单中 选择“添加新的驱动程序” ，在 “添加新的驱动程序”对话框中选 择“SIMATIC S7 Protocol Suite”并 单击“打开”
变 量 组 态
变 量 组 态
WinCC组态
变量组态
WinCC组态
报警组态
在报警记录下方的数据窗口，须添加所有欲监 控的变量。右击数据窗口的任何一行，并在下 拉菜单中选择“添加新行”可在数据窗口添加 一条记录。若在下拉菜单中选择“属性”即打 开该报警变量的属性窗口 在属性窗口的“参数”标签页中设置该报警的 等级及类型。单击 “消息变量”栏旁的按钮 可选择报警变量 属性窗口的“文本”标签页中，“消息文本” 栏中填写该报警发生时提示的文本消息
更 改 项 目 属 性
WinCC组态
更改计算机属性
在WinCC资源管理器中，右击 项目计算机名并在下拉菜单中 选择“属性”,在弹出的“计算 机列表属性”对话框中，单击 “属性”按钮
更 改 计 算 机 属 性
WinCC组态
在“计算机属性”的“常规 信息”标签页中，显示了项 目计算机名（若该项目是从 其它计算机上拷过来的，则 须在此处改为当前计算机名）
