多电机传动系统断电同步控制实现方法
多电机传动系统断电同步控制实现方法
共直流母线技术正广泛的应用于多电机同步控制系统中，电网断电情况下的多电机同步控制也正在被高端市场关注。
文章从共直流母线、断电再生能量反馈及利用、UPS保护系统等三个方面讲述了一种多电机断电同步控制的实现方法，使得设备极大方便客户的生产，提高了效益。
标签：共直流母线；再生能量反馈；UPS保护系统
随着工业自动化的发展，多电机传动同步控制系统普遍应用于印刷设备、纺织设备、造纸设备、精密加工机床等生产过程自动化控制设备中。
这些系统中有一个共同特点，要求多电机传动必须同步，多台电机之间的同步协调性直接影响到设备的性能与控制精度。
经过多年的努力，多电机同步控制技术在各领域得到充分应用，但是近年来，由于材料成本、人工成本的持续上升，客户对设备同步传动性能提出更高的要求，除了正常生产时的同步之外，在外网突然断电时，设备仍然具备同步停止的功能。
这种性能在纺织行业尤其重要。
纺织机械通常是多电机控制、多锭位操作的扩展型制造设备，遇到雷雨天气，工厂电网会突然断电，纱线断头、飞花，而且，再次投入生产时，所有设备需要重新清理生头，耗时耗力。
因此，如果设备没有断电同步控制的功能，整个工厂将损失巨大。
多电机断电同步控制必须有三个要点：公共直流母线、断电再生能量消耗、UPS保护装置。
1 公共直流母线
共直流母线是一种多电机传动电源采用直流侧直接连接的方式。
该方式采用单独的整流/回馈装置，或利用大容量变频器自带的整流桥，为系统提供一定功率的直流电源，调速用逆变器直接挂接在直流母线上。
当系统工作在电动状态时，逆变器从母线上获取电能；当系统工作在发电状态时，能量通过母线及回馈装置直接回馈给电网，以达到节能、提高设备运行可靠性、减少设备维护量和设备占地面积等目的。
图1表示的是四电机同步控制公共直流母线系统。
VF1～VF4为四电机变频器。
变频器内部自带有整流/回馈装置、直流母线、逆变器，共直流母线就是将四个变频器的直流端子并联，让逆变器共享整流装置，此整流装置为共用直流母线专用装置。
母线电压是共直流母线的核心参数。
在多电机同步控制系统中，变频器驱动电机加减速时，直流母线上的电压是变化的，尤其要注意减速时，所有变频器从电机吸收的能量都会保存在电解电容中，最终导致变频器中的母线电压升高。
如果变频器配备制动单元和制动电阻，变频器就可以通过短时间接通电阻，使电能
以热方式消耗掉。
当然只要充分考虑到制动时最大的电流容量、负载周期和消耗到制动电阻上的额定功率就可以来设计合适的制动单元，并以连续的方式消耗电能，最终能够保持母线电压的平衡。
2 断电再生能量回馈
减速时母线电压升高的极端情况发生在断电时。
外电网突然断电，正在运行的电机会急剧减速，如果电机容量较大或转速较高，直流母线上的电压会快速升高，这是由于从电机端发电得到的能量反馈到传动的变频器中来，这种现象叫“再生能量”。
上述制动单元的工作方式其实就是消耗能量的一种。
当多电机容量接近时，外电网断电各电机再生能量总量不高，可被制动电阻快速消耗，多电机传动系统能实现断电同步控制。
还有一种情况，其中一个电机的容量较大，断电后其惯性能持续发电（发电机状态）且制动电阻不容易全部吸收时，可以控制其它惯性小的电机继续转动（电动机状态）来消耗直流母线上的能量。
利用其它电机消耗再生能量的方法也可以实现多电机传动系统断电同步控制的功能。
但必须保证控制电源不能掉电，也就是变频器的使能及减速信号不能丢失。
因此，除了公共直流母线外，还必须加上UPS保护系统。
3 UPS保护系统
断电同步控制功能必须包含UPS掉电保护系统，其作用是保证控制单元能在外电网断电后继续工作。
这一点非常重要，如果控制电路失电，各变频器的使能及速度控制信号全部失效，所有电机将处于失控自由状态，其结果是惯量大的电机短时间内停不下来，惯量小的电机掉电后立即停止，同步功能失效。
图2是控制系统UPS方案简图，在给HMI、PLC供电的AC/DC电源之前增加220V AC的交流UPS，其容量根据AC/DC来决定。
4 结束语
公共直流母线连接、能量反馈再利用、UPS保护系统三方面结合起来，可实现断电情况下的多电机系统同步控制。
原则上，断电控制过程越短越好，但电机减速太快将会引起母线电压明显升高，极端时变频器会产生过压报警造成失控。
因此，根据负载设置适当的变频器参数，可实现多电机断电后完美同步停止，大大方便客户的生产，提高效益。
简析多电机同步控制技术
简析多电机同步控制技术我国现代工业的不断发展与机械自动化技术的不断提高，很多生产场合都无法满足现代工业的发展要求，其电机控制系统要求多台电机共同驱动一台设备运作。
在整个生产过程中，应尽量满足现代工业的发展需求，确保这些电机能够协调运行，所以多电机同步控制技术的应用越来越广泛，这种技术在机械传动系统中，尤其是卷接机组中，可以通过多个电机向多个主要机组，传递其生产需要的动力，这种传动方式是控制方式上的一大创新。
一、多电机同步控制技术为了保证多电机能够实现同步控制，可以通过两种方式：机械方式和电方式。
在同步控制技术应用初期，机械同步控制技术在工业自动化生产中广泛应用。
因为机械控制方式与传动连接十分可靠，这种连接在应用初期得到了广泛应用，但是这种机械控制方式有一些常见的缺点，整个系统智能运用一台电机作为动力输出，所以动力分配到各个单元的动力功率都比较小，很难进行系统同的维修工作，且系统只能获得有效的传动范围[1]。
机械同步控制系统通过齿轮、皮带、链条这些零件进行传动，造成整个系统出现劣迹误差，所以在整个控制过程中，系统的控制精度很容易受到影响。
工作人员在一些精度要求较高的环境，电方式的多电机协调控制更加灵活，拥有更高的精度和稳定性，并能在生产实践中，逐渐被完善。
二、卷接机中同步控制技术的应用流程多电机同步控制技术一般选用YJ27卷接机组，其机械设备结构复杂，且各个鼓轮的转速间应保持精准的比例关系。
现阶段，相关单位采用的是传统的机械式齿轮传动方式对各个鼓轮进行同步控制，从而保证系统精度，对于高速环境下的齿轮，工作人员应为其设置润滑系统，确保整个系统的传动链不会太长，机构系统导致传动造成过大，在连续工作时，造成设备损坏，润滑齿轮箱容易出现漏油，以及传动误差较大等现象，设备的维修量会大幅增加，传动系统速度的波动会影响卷接机的运用功能[2]。
（一）偏差耦合结构控制工作人员以YJ27卷接机组的几个主要的工作鼓轮作为研究对象，并总结这些设备的机械传动关系，得出他们之间的速度比例，然后算出每个鼓轮的负载特点，将与之相对的永磁同步电动机作为这种设备的驱动电机，在一定环境中建立起一个鼓轮的同步控制系统的仿真模型，然后通过这种仿真模型的相关原理，运用改进型屏偏差耦合对结构进行控制，制定模糊滑模控制策略，这也是一种比较理想的控制方法[3]。
如何用一个PLC控制两个或多个伺服电机同步运行
如何用一个PLC控制两个或多个伺服电机同步运行
主电机速度改变时,其它伺服电机也跟着同步运行.
用第一个伺服驱动的输出控制第二个伺服驱动器,就可以实现同步运动了,只要要求不是太高这种方法完全可行;
同步分控制精度来确定控制方案的;
1：简单的多个伺服电机转速的同步,完全可以PLC不同输出口发同一个速度出去,这个不是跟随;
2：伺服驱动有脉冲输出功能,可以用这个控制下一台伺服的速度,这个是简单跟随;
3：相应速度和跟随精度要求很高,建议使用多轴运动控制器,以前见过派克的一款,假设有A/B/C三台伺服,使用PLC控制A伺服,然后A伺服有AB反馈,通过AB反馈到B伺服达到对B伺服的控制,再通过B伺服的反馈,接到C伺服,这样就可以达到伺服的联动及同步性,以上的联动可能有毫秒级的偏差.但是使用在一般的机床上是没有什么问题的;
方法一：在一台电机上安装编码器,通过编码器的反馈去控制进另一台电机,来达到同步；
方法二：利用运动型控制PLC,里面带有电子凸轮机构,可以进行同步跟踪控制；。
c 多电机同步算法
c 多电机同步算法
多电机同步算法是一种控制多个电机协同工作的技术。
在实际应用中，多电机同步算法主要用于确保多个电机在不同速度、不同转向的情况下，能够协同工作，实现精确的位置和速度控制。
以下是一些常见的多电机同步算法：
1.基于PID控制的同步算法：通过调整PID参数，实现对多个电机的速度和位置控制，使各电机能够协同工作。
2.基于矢量控制（场导向控制，Field-Oriented Control，FOC）的同步算法：通过将电机的磁场和转矩分别控制，实现对多个电机的精确控制。
3.基于直接转矩控制（Direct Torque Control，DTC）的同步算法：通过直接控制电机的转矩和磁场，实现对多个电机的快速、精确控制。
4.基于模型预测控制的同步算法：通过预测电机未来的状态，制定控制策略，实现对多个电机的优化控制。
5.基于模糊逻辑控制的同步算法：通过模糊规则，实现对多个电机的实时、灵活控制。
6.基于神经网络控制的同步算法：通过训练神经网络，实现对多个电机的自适应、高性能控制。
在实际应用中，根据不同的场景和需求，可以选择合适的同步算法。
需要注意的是，多电机同步算法的设计和实现需要考虑电机的特性、控制器的性能以及系统的稳定性等因素。
实现同步控制的几种方法

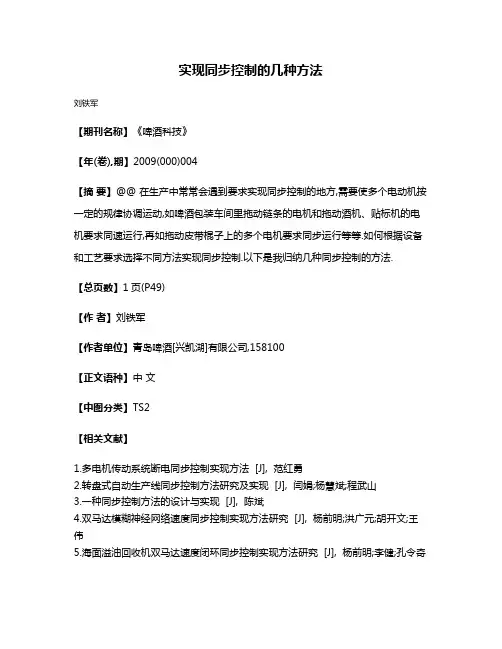

实现同步控制的几种方法
刘铁军
【期刊名称】《啤酒科技》
【年(卷),期】2009(000)004
【摘要】@@ 在生产中常常会遇到要求实现同步控制的地方,需要使多个电动机按一定的规律协调运动,如啤酒包装车间里拖动链条的电机和拖动酒机、贴标机的电机要求同速运行,再如拖动皮带棍子上的多个电机要求同步运行等等.如何根据设备和工艺要求选择不同方法实现同步控制.以下是我归纳几种同步控制的方法.
【总页数】1页(P49)
【作者】刘铁军
【作者单位】青岛啤酒[兴凯湖]有限公司,158100
【正文语种】中文
【中图分类】TS2
【相关文献】
1.多电机传动系统断电同步控制实现方法 [J], 范红勇
2.转盘式自动生产线同步控制方法研究及实现 [J], 闫娟;杨慧斌;程武山
3.一种同步控制方法的设计与实现 [J], 陈斌
4.双马达模糊神经网络速度同步控制实现方法研究 [J], 杨前明;洪广元;胡开文;王伟
5.海面溢油回收机双马达速度闭环同步控制实现方法研究 [J], 杨前明;李健;孔令奇
因版权原因，仅展示原文概要，查看原文内容请购买。
多电机同步操作的常识
多电机同步操作的常识多电机同步操作是指多个电机在同一工作环境下相互配合、协调工作，以实现其中一特定任务。
在很多工业生产场景中，例如自动化生产线、机械加工、食品加工等，常常需要多个电机同时工作，以提高生产效率和产品质量。
下面是关于多电机同步操作的一些常识。
1.同步操作的原理：多电机同步操作的关键在于准确控制每个电机的速度、位置和转矩。
通过给每个电机安装编码器或位置传感器，可以实时获取电机的实际运行状态，再根据需求在控制器中进行运算和调整，使得每个电机在时间上保持一致的运动方式。
2.控制方式：多电机同步操作可以通过两种控制方式实现，分别是集中式控制和分布式控制。
集中式控制是将所有电机连接到一个中央控制器，由中央控制器发送指令给每个电机，控制电机的运行。
而分布式控制则是将控制器安装在每个电机上，它们之间通过通信网络进行数据交换和指令传递。
3.控制算法：多电机同步操作的控制算法可以分为两类，即开环控制和闭环控制。
开环控制是指根据预先设定的运动规律和时间序列，通过发送相应的电机指令来控制电机的运行。
闭环控制则是通过不断地反馈电机的实际运行状态，并与预期的运行状态进行比较，对电机的运行进行动态调整和纠正。
4.传动系统的设计：多电机同步操作的设计中，传动系统的选择和设计非常重要。
传动系统包括了电机、减速器、传动带、链条和连杆等组成部分。
它们的选用和调整应能够适应电机的运行要求，以确保电机在运行中具有足够的扭矩和精确的位置转动。
5.同步误差的控制：在多电机同步操作中，由于工艺差异和系统扰动等原因，不同电机之间的运行状态很难完全一致。
此时需要通过控制器不断检测和调整电机的运行状态，以及时纠正同步误差。
常用的同步误差控制方法有前馈控制、自适应控制和模糊控制等。
6.安全保护措施：由于多电机同步操作通常涉及高功率和高速运动，因此在设计和使用中需要采取一些安全保护措施。
例如，为每个电机配备过载保护装置，当电机承受过大的载荷时能及时停止电机的运行。
两台电动机顺序停止控制电路原理图
两台电动机顺序停止控制
电路原理图
The Standardization Office was revised on the afternoon of December 13, 2020
两台电动机顺序停止控制电路原理图
电路分析如下：
启动：
1、按控制按钮SB2或SB4可以分别使接触器KM1或KM 2线圈得电吸合，主触点闭合，M1或M2通电电机运行工作。
2、接触器KM1、KM2的辅助动合接点同时闭合电路自锁。
停止：
1、按控制按钮SB3按纽，接触器KM2线圈失电，电机M2停止运行。
2、若先停电机M1按下SB1按纽，由于KM2没有释放，KM2动合辅助触点与SB1的动合触点并联在一起并呈闭合状态，所以按钮SB1不起作用。
只由当接触器KM2释放之后，KM2的动合辅助触点断开，按钮SB1才起作用。
保护方法：
1、电动机的过载保护由热继电器FR1和FR2分别完成。
2、FR2保护电动机M2，但FR1动作保护后，M2电动机也必须停止工
两台电动机顺序停止控制电路接线示意图。
多永磁电机传动系统的同步控制策略研究
多永磁电机传动系统的同步控制策略研究多永磁电机传动系统是指由多个永磁电机组成的传动系统。
在这种系统中，多个永磁电机可以合作完成一项任务，通过协调各个电机的运行状态和输出功率，实现对传动系统的同步控制。
同步控制策略是指采用何种方法和算法来实现多永磁电机传动系统的同步控制。
下面将从传动系统调速、负载分配、控制算法等方面进行论述，总结多永磁电机传动系统同步控制策略的研究。
首先，传动系统调速是多永磁电机传动系统同步控制的关键环节。
在传动系统中，每个永磁电机都有不同的速度和转矩特性，通过控制各个电机的转速，可以实现传动系统的同步运行。
传动系统调速涉及到速度控制算法的设计和实现，可以采用闭环控制或开环控制方式。
闭环控制通过测量每个电机的转速反馈信号，并与给定的转速进行比较来调整电机输出功率，实现传动系统的同步运行。
开环控制则根据预先设定的转速模式控制各个电机的输出功率，实现传动系统的同步控制。
不同的调速方法和算法对传动系统的同步控制效果有影响，可以根据具体的应用场景选择合适的调速方法。
其次，负载分配是多永磁电机传动系统同步控制策略的另一个重要方面。
在传动系统中，不同的电机承担着不同的负载。
通过合理地分配负载，可以避免某个电机过载或负载不均衡的情况，保证传动系统的同步运行。
负载分配可以根据电机的转矩特性、转速和工作状态进行调整，可以采用静态负载分配或动态负载分配策略。
静态负载分配是根据电机的额定转矩和负载需求进行分配，而动态负载分配则是根据电机的实际转速和转矩来动态调整负载分配。
负载分配的合理性和准确性对传动系统的同步控制效果有着重要的影响，需要根据实际情况进行研究和调整。
最后，控制算法是实现多永磁电机传动系统同步控制的核心。
传统的控制算法包括PID控制、模糊控制和神经网络控制等方法。
PID控制是一种经典的控制方法，通过调整比例、积分和微分系数来实现对传动系统的同步控制。
模糊控制则采用模糊集合和模糊推理来处理传动系统的非线性和不确定性，实现同步控制。
多台电机并联同步运行
多台电机并联同步运行在工业控制领域，多台电机的并联同步运行是一种普遍的需求。
它可以由多台电机组成的控制系统实现，通过特殊的代码逻辑控制，可以使电机同步运行，从而提高生产效率。
本文将重点介绍多台电机并联同步运行的原理和实现步骤。
原理介绍多台电机并联同步运行的原理主要基于电机控制及电机的物理运作原理。
电机控制系统通常由控制器和电机本身组成。
电机是传动装置之一，它是将机电能源转换为机械能和运动的电器。
通过传感器等感知装置和机构控制系统的信息，可以将电机的输出转化为需要的动力。
在多台电机的并联控制系统中，通过控制器对多个电机的运行参数进行控制，并使电机达到同步运行。
这种实现通常是通过实现机械同步或环运转来实现的。
所谓的机械同步，是指将所有电机与主动电机通过耦合器等机械装置连接，以实现单一的运动控制；所谓的环运转，是指将多个电机连接为环形，通过控制器对每个电机的步长进行控制，使得电机实现同步旋转。
实现步骤下面我们将介绍多台电机并联同步运行的实现步骤。
步骤一、电机输出连接首先，我们需要将所有电机的输出进行连接。
这可以通过机械同步或环运转实现。
机械同步通常使用耦合装置，如齿轮或皮带，连接所有电机；环运转通常将电机配置为环状，将电机轴用耦合器连接起来。
步骤二、控制器设置接下来，我们需要配置控制器以实现同步运行。
控制器是负责控制多台电机运行的主要设备，它通常由程序控制器和可编程逻辑电路等构成。
通常，每个电机都需要配置一个电机驱动器控制器，以使其符合同步运行要求。
步骤三、读取反馈信号电机控制器需要对电机进行反馈控制。
为此，它需要读取来自电机感知二次元或其他传感器的反馈信号。
从这些反馈数据中可以测量电机的电流、转速和角度，以控制电机在同步转速下运行。
步骤四、实现同步控制实现同步运行需要对电机控制器进行编程。
编程的例程可以使所有电机以同步顺序运行或实现环运转同步驱动。
步骤五、优化控制在同步运行开始时，可能需要校准电机的参数。
多路步进电机同步运行的控制系统及控制方法
尤其是 多个领域 中 ，都可 以使 用步进 电机 。当然 ，近 年来 ，嵌入 式技
术 和集成 化技术 也实现 了成熟 发展及应 用 ，尤 其是在 很多普 通的行 业
１ ． 多路步进电机的 内涵特点分析
结合 当 前计 算机 信 息技 术和 微 电子 技 术发 展应 用 不断 成熟 ，如 今步进 电机 的应 用范 围 日益广 泛 ，成 熟度不 断提升 ，而步进 电机作 为 自动化 控制 的执 行零件 ，其被 应用 与各个领域 与行业 之 中，当然很 多 领域在 应用步进 电机 时 ，需要 对多 台步进 电机 进行 协调控 制及应用 。
３ ． 多路步进电机 同步运行控制 系统 的软硬件设施 设计 特点
结 合 多 路 步进 电机 同步 运 行 控 制 系 统 运 行 的 具 体 要 求 ，在 开 展 软 件设 计 思路 时 ，需要 系 统化 结合 具体 设 计活 动 开展 的 目标 ，从 而 将 整个 系 统划 分为 各种 子 功 能，在 结 合嵌 入式 系 统 的任务 优 势 ， 从 而 在整 个 系统 中实 现各 个 子功 能 。其任 务 主要 包括 ，在上 位机 指 令 ，解 析 具 体 任 务 ， 同 时 显 示 出用 户 的操 作 界 面 ， 当然 整个 系统 中 ，也 需要记 录 其监 视进 程 ，而 各个 任 务与 整个 嵌入 式 系 统的 信号 量 相 同步 ，为 了有效 确保 多 路步 进 电机 系统 的 实时 星 ，其 需要 注重 使 用 电机 驱动 进 程 ，当然 ，设置 该进 程为 最 优先 级任 务 ， 除 了出现 系 统 中断 现象 ，其 余任 何进 程都 不 能使用 Ｃ Ｐ Ｕ的控 制权 。 在 整个系统 设计过程 中，其需要从Ｓ Ｄ 卡 中读取 具体 的指令 ，并将 其转 化为具体 的电机机构移动 。首先 ，使用 ｆ ｉ ｎ ｉ ｓ ｈ ｓ ｈ ｅ ｌ ｌ 机制 ，获取具体 的指令 内容，在 识别该 指令 内容 的基础 上， 随后将其存 放于指 令缓冲 区。其次 ，结合 具体的运动规划进程 ，获取质量 ，将其转化为包含速度 和 方 向等一 系列信息 内容 的Ｂ ｌ ｏ ｃ ｋ 块对 象 。最后 ，想要启动 电机 驱动进 程 ，其读取对 象，结合Ｐ ｌ ￣ Ｉ ／ Ｉ ＇ Ｃ Ｉ ＂ 中存在Ｂ ｌ ０ ｃ ｋ 块对 象，并中断启动对 象。 在选择 嵌入 式系统时 ，本文拟采用Ｒ ｔ ． ｔ ｈ ｒ ｅ ａ ｄ 嵌入 式操 作系统 ，其作 为 一款实 时操作 系统 ，无 论是该 系统 的稳 定性 ，还是其 实时性 ，其 中 提供 了大部分通信 机制 ，并且 其最能情况 下，能够支持２ ５ ６ 个线程优先 级 ，而该 系统可 以支持多种类型 内核的处理设备 。不仅如此 ，该系统还 可 以被应用 与文件 系统和图形用户界面之上 ，因此在多路步进 电机 同步 运行过程 中，可 以使用ｓ ｈ ｅ ｌ ｌ 组件来简化具体 的命令 解析功能 。在该系统 中，可以将上位机 指令解析任务作 为独立进程 ，而默认优先级 为８ ，可 以从外部 设备中输入，并对命令进行解析 ，而 依托该系统所具备 的ｓ ｈ ｅ ｌ ｌ 机制 ，可 以更轻 易获取相 关指令。
多永磁电机传动系统的同步控制策略研究
多永磁电机传动系统的同步控制策略研究一、引言随着工业自动化和智能制造的快速发展，多永磁电机传动系统在工业生产中的应用越来越广泛。
然而，由于多个电机之间存在一定的耦合性，传统的独立控制策略往往难以实现多电机之间的同步控制。
因此，研究多永磁电机传动系统的同步控制策略具有重要的现实意义。
本文将围绕永磁电机控制原理、同步控制策略设计、同步控制策略实现、实验验证与分析、结论与展望等方面展开讨论。
二、永磁电机控制原理永磁电机是一种具有高效率、高转矩密度的电动机，其结构主要包括定子、转子和永磁体。
在永磁电机的控制中，主要采用矢量控制方法，通过控制定子电流的幅值和相位来控制电机的转速和转矩。
同时，矢量控制方法还可以减少电流和电压的谐波分量，提高电机的运行效率。
三、同步控制策略设计为了实现多永磁电机传动系统的同步控制，需要设计一种合适的同步控制策略。
该策略需要考虑多个电机之间的耦合性，采用一种协调控制方法来确保各个电机之间的同步运行。
具体而言，可以采用以下几种方法：1.分布式协调控制：通过在每个电机上安装独立的控制器，实现各个电机的独立控制。
同时，通过通信网络将各个电机的状态信息进行共享，从而实现对各个电机的协调控制。
2.主从控制：将其中一个电机作为主电机，其他电机作为从电机。
主电机的转速和转矩作为其他电机的参考值，通过调整其他电机的电流和电压来实现与主电机的同步运行。
3.模型预测控制：通过建立电机的数学模型，预测未来一段时间内的转速和转矩变化。
然后，根据预测值调整各个电机的电流和电压，以确保各个电机的同步运行。
四、同步控制策略实现为了实现上述同步控制策略，需要采用合适的算法和软件实现方法。
具体而言，可以采用以下几种方法：1.算法实现：根据所选择的同步控制策略，采用合适的算法来实现对各个电机的协调控制。
例如，可以采用PID算法、模糊控制算法等来实现对电机的精确控制。
2.软件实现：采用合适的编程语言和开发工具来实现同步控制策略的软件实现。
