专题09 静电场-2018年高考题和高考模拟题物理分项版汇编 Word版含解析
高考物理专题电磁学知识点之静电场真题汇编及解析

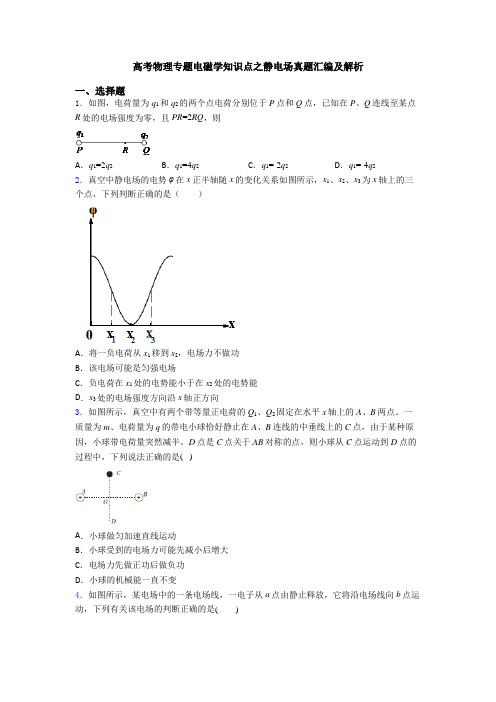

高考物理专题电磁学知识点之静电场真题汇编及解析一、选择题1．如图，电荷量为q1和q2的两个点电荷分别位于P点和Q点，已知在P、Q连线至某点R处的电场强度为零，且PR=2RQ，则A．q1=2q2B．q1=4q2C．q1=-2q2D．q1=-4q22．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向3．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。
一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。
D点是C点关于AB对称的点，则小球从C点运动到D点的过程中，下列说法正确的是( )A．小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能一直不变4．如图所示，某电场中的一条电场线，一电子从a点由静止释放，它将沿电场线向b点运动，下列有关该电场的判断正确的是()A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb5．如图所示，将带正电的粒子从电场中的A 点无初速地释放，不计重力的作用，则下列说法中正确的是（ ）A ．带电粒子一定做加速直线运动B ．带电粒子的电势能一定逐渐增大C ．带电粒子的动能一定越来越小D ．带电粒子的加速度一定越来越大6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势8．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。
2019年高考真题+高考模拟题 专项版解析汇编 物理——专题09 静电场(原卷版)
专题09静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3km/s，产生的推力约为4.8×106N，则它在1s时间内喷射的气体质量约为A．1.6×102kgC．1.6×105kgB．1.6×103kgD．1.6×106kg2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加4．（2019·北京卷）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则A．a点场强的大小比b点大B．b点场强的大小比c点小C．a点电势比b点高D．b点电势比c点低5．（2019·天津卷）如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度v从M点竖直向上运动，通过N点时，速度大小为2v，方向与电场方向相反，则小球从M运动到N的过程A．动能增加12 mv2B．机械能增加2mv2C．重力势能增加32 mv2D．电势能增加2mv26．（2019·江苏卷）一匀强电场的方向竖直向上，t=0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P，不计粒子重力，则P-t 关系图象是7．（2019·江苏卷）如图所示，A BC为等边三角形，电荷量为+q的点电荷固定在A 点．先将一电荷量也为+q的点电荷Q1从无穷远处（电势为0）移到C点，此过程中，电场力做功为-W．再将Q1从C点沿CB移到B点并固定．最后将一电荷量为-2q的点电荷Q2从无穷远处移到C点．下列说法正确的有（（A ．Q 1移入之前，C 点的电势为 WqB ．Q 1从C 点移到B 点的过程中，所受电场力做的功为0C ．Q 2从无穷远处移到C 点的过程中，所受电场力做的功为2WD ．Q 2在移到C 点后的电势能为-4W8． 2019· 浙江选考）等量异种电荷的电场线如图所示，下列表述正确的是A ．a 点的电势低于 b 点的电势B ．a 点的场强大于 b 点的场强，方向相同C ．将一负电荷从 a 点移到 b 点电场力做负功D ．负电荷在 a 点的电势能大于在 b 点的电势能9． 2019· 浙江选考）电荷量为 4×10－6 C 的小球绝缘固定在 A 点，质量为 0.2 k g 、电荷量为－5×10－6 C 的小球用绝缘细线悬挂，静止于 B 点。
2018高三复习-专题8静电场(含解析)
2018高三复习-专题8静电场(含解析)3.假设的，○2电场线的方向从正电荷直线负电荷，从正电荷指向无穷远，从无穷远指向负电荷。
○3电场线的切线方向表示电场的方向，电场线不能相交，因为同一点电场只有一个方向。
○4电场线的疏密程度表示电场的强弱。
○5匀强电场的电场线是平行的间隔均匀的直线。
4.电场能的性质：电荷至于电场中具有电势能，如同重物在重力场中具有重力势能，电场力做正功，电势能减少，电场力做负功，电势能增加。
5.电势如同重力场中的高度，沿电场线方向电势逐渐降低，匀强电场中，任意一条线段两端电势平均值等于中点电势。
6.静电感应的原理是同种电荷相互排斥，异种电荷相互吸引，由于外电场的存在使得导体内部的电荷重新排列，从而形成导体内部的感应电场，当静电平衡时，感应电场与外电场等大反向相互抵消。
考点二、平行板电容器【名师点睛】1. 平行板电容器两极板之间为匀强电场，匀强电场的电场强度大小U E d=，为描述电容器储存电荷本领的大小，我们引入电容这个物理量，电容4r sc kd επ=，即电容大小与两极板正对面积成正比，与两极板之间电介质的介电常数成正比，与两极板之间的距离成反比，这些量影响电容的大小，而Q c U =只是一个定义式，极板所带电荷量与两极板电压之比等于电容。
2. 若两极板与电源接通，则电容器电压不变，此时电容4rs c kd επ=判断电容，电场强度U E d =根据两极板间距判断电场强度的变化，电荷量Q cU =。
若两极板与外电路断开则电荷量不变，此时电压Q U c=,电场强度4rU Q Q k E d cd s πε===，此时改变两极板间距，电场强度不变。
考点三、带点粒子在电场中的运动【名师点睛】1. 带点粒子进入电场后仅在电场力的作用下运动，若运动轨迹为曲线，则可根据合力即电场力指向曲线内侧来判断电场力的方向，若已知电荷的正负则可判断电场的方向，若已知电场的方向则可判断电荷的正负，同时根据电场力做正功电势能减少动能增大，电场力做负功电势能增加动能减少判断功能变化情况。
高考物理电磁学知识点之静电场分类汇编附答案解析

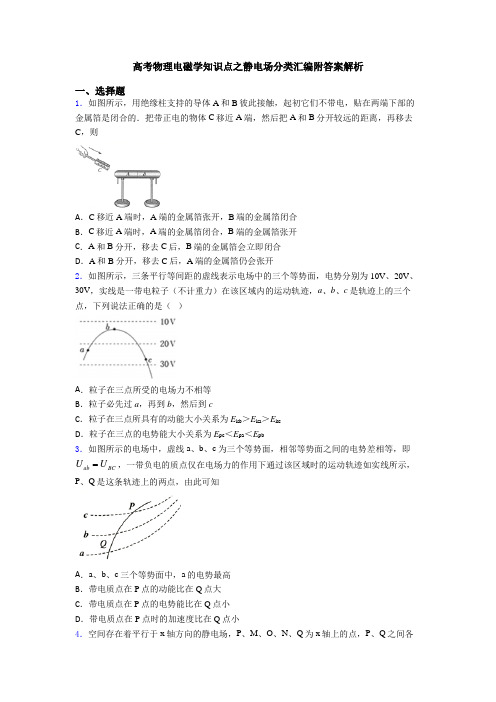

高考物理电磁学知识点之静电场分类汇编附答案解析一、选择题1．如图所示，用绝缘柱支持的导体A 和B 彼此接触，起初它们不带电，贴在两端下部的金属箔是闭合的．把带正电的物体C 移近A 端，然后把A 和B 分开较远的距离，再移去C ，则A ．C 移近A 端时，A 端的金属箔张开，B 端的金属箔闭合B ．C 移近A 端时，A 端的金属箔闭合，B 端的金属箔张开C ．A 和B 分开，移去C 后，B 端的金属箔会立即闭合D ．A 和B 分开，移去C 后，A 端的金属箔仍会张开2．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb3．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小4．空间存在着平行于x 轴方向的静电场，P 、M 、O 、N 、Q 为x 轴上的点，P 、Q 之间各点的电势φ随位置坐标x的变化如图所示。
一个带电粒子仅在电场力作用下从M点由静止开始沿x轴正方向运动，下列说法正确的是A．粒子一定带负电B．P点的电势低于M点的电势C．M点的电场强度小于N点的电场强度D．粒子从M点向N点运动的过程中，电势能一直减小5．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c 点．若不计重力，则A．M带负电荷，N带正电荷B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零6．如图所示，下列四个选项中的点电荷与空间中的a、b两点均关于O点对称，其中a、b 两点的电势和场强都相同的是（）A．B．C．D．7．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大8．某电场的电场线分布如图所示，M、N、Q是以电场线上一点O为圆心的同一圆周上的三点，OQ连线与直线MN垂直．以下说法正确的是A．O点电势与Q点电势相等B．M、O间的电势差大于O、N间的电势差C．将一负电荷由M点移到Q点，电荷的电势能减少D．正电荷在Q点所受电场力的方向与OQ垂直且竖直向上9．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a点的电势是20V，b点的电势是24V，d点的电势是4V，如图．由此可知，c点的电势为（）A．4V B．8V C．12V D．24V10．某电场的电场线的分布如图所示一个带电粒子由M点沿图中虚线所示的途径运动通过N点。
2018年高考考点完全题物理考点通关练文稿：第十二单元 静电场电容 带电粒子在电场中的运动 含解析 精品
第十二单元静电场(电容带电粒子在电场中的运动)测试时间：90分钟满分：110分第Ⅰ卷(选择题，共48分)一、选择题(本题共12小题，共48分。
在每小题给出的四个选项中，第1～8小题只有一个选项正确，第9～12小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1．[2016·全国卷Ⅰ]一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。
若将云母介质移出，则电容器() A．极板上的电荷量变大，极板间电场强度变大B．极板上的电荷量变小，极板间电场强度变大C．极板上的电荷量变大，极板间电场强度不变D．极板上的电荷量变小，极板间电场强度不变答案 D解析平行板电容器接在电压恒定的直流电源上，电容器两极板之间的电压U不变。
若将云母介质移出，电容C减小，由C＝Q/U 可知，电容器所带电荷量Q减小，即电容器极板上的电荷量减小。
由于U不变，d不变，由E＝U/d可知，极板间电场强度E不变，选项D正确，A、B、C错误。
2．[2016·武威模拟]如图所示，是一个示波管工作原理图，电子经加速以后以速度v0垂直进入偏转电场，离开电场时偏转量是h，两平行板间的距离为d，电势差为U，板长为L。
每单位电压引起的偏移量(h/U)叫做示波管的灵敏度，为了提高灵敏度，可采用下列哪些办法？()A．增大两板间的电势差UB．尽可能使板长L做得短些C．尽可能使两板间距离d减小些D．使电子入射速度v0大些答案 C解析设电子的电量为q，质量为m，加速度为a，运动的时间为t，则加速度：a＝qEm＝qUmd，时间t＝Lv，偏转量h＝12at2＝qUL22md v20。
所以示波管的灵敏度：hU＝qL22md v20，通过公式可以看到，提高灵敏度可以采用的方法是：加长板长L，减小两板间距离d和减小入射速度v0，故正确的选项是C。
3．[2016·广东七校联考]如图所示，水平放置的平行板电容器两极板间距为d，带负电的微粒质量为m、带电荷量为q，它从上极板的边缘以初速度v0射入，沿直线从下极板N的边缘射出，则() A．微粒的加速度不为零B．微粒的电势能减少了mgdC．两极板的电势差为mgd qD．M板的电势低于N板的电势答案 C解析带负电的微粒在两极板间受竖直向下的重力，竖直方向的电场力，而微粒沿直线运动，由直线运动条件可知，重力与电场力合力必为零，即电场力方向竖直向上，大小等于重力，即mg＝Ud q，所以两极板之间电势差U＝mgdq，A项错误，C项正确；而微粒带负电，所以电场方向竖直向下，而电场方向是由高电势指向低电势的，所以M板电势高于N板电势，D项错误；微粒由上板边缘运动到下板边缘，电场力方向与位移方向夹角为钝角，所以电场力对微粒做负功，微粒电势能增加，B项错误。
物理高考专题训练题及答案解析(珍藏版)：静电场(练)
专题06 静电场1．(2020·高考天津卷)如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程( )A ．动能增加12mv 2B ．机械能增加2mv 2C ．重力势能增加32mv 2 D ．电势能增加2mv 22．(2018·高考全国卷Ⅱ，T21)如图，同一平面内的a 、b 、c 、d 四点处于匀强电场中，电场方向与此平面平行，M 为a 、c 连线的中点，N 为b 、d 连线的中点．一电荷量为q (q ＞0)的粒子从a 点移动到b 点，其电势能减小W 1；若该粒子从c 点移动到d 点，其电势能减小W 2.下列说法正确的是( )A ．此匀强电场的场强方向一定与a 、b 两点连线平行B ．若该粒子从M 点移动到N 点，则电场力做功一定为W 1＋W 22C ．若c 、d 之间的距离为L ，则该电场的场强大小一定为W 2qLD ．若W 1＝W 2，则a 、M 两点之间的电势差一定等于b 、N 两点之间的电势差3.(2018·高考全国卷Ⅰ，T21)图中虚线a 、b 、c 、d 、f 代表匀强电场内间距相等的一组等势面，已知平面b 上的电势为2 V ．一电子经过a 时的动能为10 eV ，从a 到d 的过程中克服电场力所做的功为6 eV.下列说法正确的是( )A ．平面c 上的电势为零B．该电子可能到达不了平面fC．该电子经过平面d时，其电势能为4 eVD．该电子经过平面b时的速率是经过d时的2倍4．(2020·高考全国卷Ⅲ，T24)空间存在一方向竖直向下的匀强电场，O、P是电场中的两点．从O点沿水平方向以不同速度先后发射两个质量均为m的小球A、B.A不带电，B的电荷量为q(q>0)．A从O点发射时的速度大小为v0，到达P点所用时间为t；B从O点到达P点所用时间为t2.重力加速度为g，求：(1)电场强度的大小；(2)B运动到P点时的动能．5．(2020·高考全国卷Ⅱ，T24)如图，两金属板P、Q水平放置，间距为d.两金属板正中间有一水平放置的金属网G，P、Q、G的尺寸相同．G接地，P、Q的电势均为φ(φ>0)．质量为m、电荷量为q(q>0)的粒子自G的左端上方距离G为h的位置，以速度v0平行于纸面水平射入电场，重力忽略不计．(1)求粒子第一次穿过G时的动能，以及它从射入电场至此时在水平方向上的位移大小；(2)若粒子恰好从G的下方距离G也为h的位置离开电场，则金属板的长度最短应为多少？1. (2020·山东滨州市模拟)真空中某静电场，虚线表示等势面，各等势面电势的值如图5所示，一带电粒子只在电场力的作用下，沿图中的实线从A经过B运动到C，B、C两点位于同一等势面上，则以下说法正确的是()图5A．带电粒子在A点的电势能大于在C点的电势能B．A点电场强度大于B点电场强度C．带电粒子从A经过B运动到C的过程中动能先增大再减小D．带电粒子从A到C电场力所做的功等于从A到B电场力所做的功2 (2020·陕西宝鸡市模拟)真空中有一带负电的电荷q绕固定的点电荷＋Q运动，其运动轨迹为椭圆，如图6所示．已知a、b、c、d为椭圆的四个顶点，＋Q处在椭圆的一个焦点上，则下列说法正确的是()图6A．＋Q产生的电场中a、c两点的电场强度相同B．负电荷q在b点的速度大于在d点的速度C．负电荷q在b点电势能大于d点电势能D．负电荷q在运动过程中电场力始终不做功3. (2020·重庆市第三次调研抽测)某种静电除尘器中的电场线如图7中虚线所示．K为阴极，A为阳极，两极之间的距离为d.B点是AK连线的中点．在两极之间加上高压U，有一电子在K极由静止被加速．不考虑电子重力，元电荷为e，则下列说法正确的是()图7A ．A 、K 之间电场强度的大小为U dB ．电子到达A 时动能等于eUC ．由K 到A 电子电势能增大了eUD ．B 、K 之间的电势差小于A 、B 之间的电势差4. (2020·东北三省四市教研联合体模拟)如图8所示，在直角坐标系xOy 平面内存在一正点电荷Q ，坐标轴上有A 、B 、C 三点，OA ＝OB ＝BC ＝a ，其中A 点和B 点的电势相等，O 点和C 点的电势相等，静电力常量为k ，则下列说法正确的是( )图8A ．点电荷Q 位于O 点B．O点电势比A点电势高C．C点的电场强度大小为kQ2a2D．将某一正试探电荷从A点沿直线移动到C点，电势能一直减小5. (2020·安徽安庆市二模)如图3所示，一水平放置的平行板电容器与电源相连，开始时开关闭合．一带电油滴沿两极板中心线方向以一初速度射入，恰好沿中心线①通过电容器．则下列判断正确的是()图3A．粒子带正电B．保持开关闭合，将B板向上平移一定距离，可使粒子沿轨迹②运动C．保持开关闭合，将A板向上平移一定距离，可使粒子仍沿轨迹①运动D．断开开关，将B板向上平移一定距离，可使粒子沿轨迹②运动1．(2020·湖南株洲二中高三模拟)如图所示，菱形ABCD的对角线相交于O点，两个等量异种点电荷分别固定在AC连线上的M点与N点，且OM＝ON，则()A．A、C两处电势、场强均相同B．B、D两处电势、场强均相同C．A、C两处电势、场强均不相同D．B、D两处电势、场强均不相同2．(2020·山西康杰中学高三质检)如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一固定在P点的点电荷，以E表示两板间的电场强度，E p 表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则()A．θ增大，E增大B．θ增大，E p不变C．θ减小，E p增大D．θ减小，E不变3．(2020·辽宁大连二十四中高三模拟)如图甲所示，x 轴上固定两个点电荷Q 1、Q 2(Q 2位于坐标原点O)，其上有M 、N 、P 三点，间距MN ＝NP.Q 1、Q 2在x 轴上产生的电势φ随x 变化关系如图乙．则( )A ．M 点电场场强大小为零B ．N 点电场场强大小为零C ．M 、N 之间电场方向沿x 轴负方向D ．一正试探电荷从P 移到M 过程中，电场力做功|W PN |＝|W NM |4．(2020·江苏海安高中高三质检)如图所示，在第一象限内有水平向右的匀强电场，电场强度大小E ＝3mv 202qd.在第四象限内有垂直于纸面向外的匀强磁场，在该平面内有一个质量为m 、电荷量为q 的带正电粒子从P 点以初速度v 0沿y 轴负方向射出，P 点的坐标为⎝⎛⎭⎫2d ，233d .粒子恰好能打到y 轴上，不考虑粒子的重力，则匀强磁场的磁感应强度B 的大小为( )A .mv 04qdB .mv 02qdC .mv 0qdD .2mv 0qd5．(2020·福建仙游一中高三模拟)如图所示，实线为两个点电荷Q1、Q2产生的电场的电场线，虚直线cd为Q1、Q2连线的垂直平分线，O为垂足，c、d两点在垂直平分线上且关于Q1、Q2连线对称．一电子(不计重力)从a点沿虚曲线途径O点运动到b点．下列说法正确的是()A．Q1的电荷量小于Q2的电荷量B．c、d两点的电势相同，场强不相同C．电子过O点时的加速度大于过a点时的加速度D．电子在O点时的电势能大于在a点时的电势能6．(2020·湖北孝感高级中学高三调研)如图所示，A、B、C、D为匀强电场中相邻的四个等势面，一电子经过等势面D时，动能为16 eV，速度方向垂直于等势面D且经过等势面C时，电势能为－8 eV，经过等势面B时速度恰好为零，已知相邻等势面间的距离均为4 cm，电子重力不计．则下列说法正确的是()A．电子做匀变速直线运动B．匀强电场的场强大小为100 V/mC．等势面A的电势为－8 VD．电子再次经过等势面D时，动能为16 eV7．(2020·甘肃天水高三模拟)如图(a)所示，AB是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB由点A运动到点B，所经位置的电势随距A点的距离变化的规律如图(b)所示．以下说法正确的是()A．电子在A、B两点的速度v A＜v BB．A、B两点的电势φA＜φBC．电子在A、B两点的电势能E p A＞E p BD ．A 、B 两点的电场强度E A ＞E B8．(2020·河南驻马店高三模拟)如图所示，在水平向右的匀强电场中，固定有一根与水平方向成45°角的绝缘光滑直杆ab .一带电小圆环套在杆上，恰好能沿杆匀速下滑．当小圆环以大小为v 0的速度从b 端脱离杆后，经过一段时间正好通过b 端正下方的c 点处．已知重力加速度为g ，杆固定不动，则b 、c 两点之间的距离为( )A.v 202gB.v 20gC.2v 20gD.2v 20g9．(2020·江西南昌三中模拟)如图所示，直角坐标系中x 轴上在x ＝－r 处固定有带电荷量为＋9Q 的正点电荷，在x ＝r 处固定有带电荷量为－Q 的负点电荷，y 轴上a 、b 两点的坐标分别为y a ＝r 和y b ＝－r ，c 、d 、e 点都在x 轴上，d 点的坐标为x d ＝2r ，r <x c <2r ，c 、d 点间距与d 、e 点间距相等．下列说法不正确的是( )A ．场强大小E c >E eB ．a 、b 两点的电势相等C ．d 点场强为零D ．a 、b 两点的场强相同10．(2020·河南重点中学高三联考)如图所示，两块较大的金属板A 、B 平行放置并与一电源相连，S 闭合后，两板间有一质量为m 、电荷量为q 的油滴恰好处于静止状态．以下说法正确的是 ( )A ．若将A 板向上平移一小段位移，则油滴向下加速运动，G 中有b →a 的电流B ．若将A 板向左平移一小段位移，则油滴仍然静止，G 中有b →a 的电流C ．若将S 断开，则油滴立即做自由落体运动，G 中无电流D．若将S断开，再将A板向下平移一小段位移，则油滴向上加速运动，G中有b→a的电流11．(2020·湖北十堰高三模拟)在电场方向水平向右的匀强电场中，从A点竖直向上抛出一带电小球，其运动的轨迹如图所示，小球运动轨迹上的A、B两点在同一水平线上，M为轨迹的最高点，小球抛出时的动能为8 J，在M点的动能为6 J，不计空气的阻力，则下列判断正确的是()A．小球水平位移x1与x2的比值为1∶3B．小球水平位移x1与x2的比值为1∶4C．小球落到B点时的动能为32 JD．小球从A点运动到B点的过程中最小动能为6 J12．(2020·安徽安庆一中高三模拟)如图所示，带有小孔的平行极板A、B间存在匀强电场，A、B板间电势差大小为U，极板间距离为L.其右侧有与A、B垂直的平行极板C、D，极板长度为L，C、D板间加恒定的电压．现有一质量为m、带电荷量为e的电子(重力不计)，从A板处由静止释放，经电场加速后通过B 板的小孔飞出；经过C、D板间的电场偏转后从电场的右侧边界M点飞出电场区域，速度方向与边界夹角为60°，求：(1)电子在A、B间的运动时间；(2)C、D间匀强电场的电场强度大小．13．(2020·山东潍坊高三检测)如图所示，一个带正电的粒子以平行于x轴正方向的初速度v0从y轴上a 点射入第一象限内，为了使这个粒子能经过x轴上定点b，可在第一象限的某区域内加一方向沿y轴负方向的匀强电场．已知所加电场的场强大小为E，电场区域沿x方向的宽度为s，Oa＝L，Ob＝2s，粒子的质量为m，带电荷量为q，重力不计，试讨论电场的左边界与b的可能距离．14．如图所示，竖直平行正对放置的带电金属板A、B，B板中心的小孔(未画出)正好位于平面直角坐标系xOy 的O 点，y 轴沿竖直方向，在x >0的区域内存在沿y 轴正方向的匀强电场，电场强度大小为E ＝43×103 V/m ，比荷为1.0×105 C/kg 的带正电的粒子P 从A 板中心O ′处由静止释放，其运动轨迹恰好经过M ( 3 m,1 m)点．粒子P 的重力不计．(1)求金属板A 、B 之间的电势差U AB ；(2)若在粒子P 经过O 点的同时，在y 轴右侧匀强电场中某点由静止释放另一带电粒子Q ，使P 、Q 恰能在运动中相碰．假设Q 的质量是P 的质量的2倍，带电情况与P 相同，Q 的重力及P 、Q 之间的相互作用力均忽略不计，求粒子Q 所有释放点的集合．专题06 静电场1．(2020·高考天津卷)如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程( )A ．动能增加12mv 2B ．机械能增加2mv 2C ．重力势能增加32mv 2 D ．电势能增加2mv 2【答案】B【解析】动能变化量ΔE k ＝12m (2v )2－12mv 2＝32mv 2，A 错；重力和电场力做功，机械能增加量等于电势能减少量，带电小球在水平方向做向左的匀加速直线运动，由运动学公式得(2v )2－0＝2qE mx ，则电势能减少量等于电场力做的功ΔE p 电＝W 电＝qE x ＝2mv 2，B 对，D 错；在竖直方向做匀减速到零的运动，由－v 2＝－2gh ，得重力势能增加量ΔE p 重＝mgh ＝12mv 2，C 错． 2．(2018·高考全国卷Ⅱ，T21)如图，同一平面内的a 、b 、c 、d 四点处于匀强电场中，电场方向与此平面平行，M 为a 、c 连线的中点，N 为b 、d 连线的中点．一电荷量为q (q ＞0)的粒子从a 点移动到b 点，其电势能减小W 1；若该粒子从c 点移动到d 点，其电势能减小W 2.下列说法正确的是( )A ．此匀强电场的场强方向一定与a 、b 两点连线平行B ．若该粒子从M 点移动到N 点，则电场力做功一定为W 1＋W 22C ．若c 、d 之间的距离为L ，则该电场的场强大小一定为W 2qLD ．若W 1＝W 2，则a 、M 两点之间的电势差一定等于b 、N 两点之间的电势差【答案】BD【解析】结合题意，只能判定U ab ＞0、U cd ＞0，但电场方向不能得出，A 错误；根据电场力做功与电势能变化量的关系有W 1＝q (φa －φb )①，W 2＝q (φc －φd )②，W MN ＝q (φM －φN )③，根据匀强电场中“同一条直线上两点间的电势差与两点间的距离成正比”的规律可知，U aM ＝U Mc ，即φa －φM ＝φM －φc ，可得φM ＝φa ＋φc 2④，同理可得φN ＝φb ＋φd 2⑤，联立①②③④⑤式可得W MN ＝W 1＋W 22，故B 项正确；电场强度的方向只有沿c →d 时，场强E ＝W 2qL，但本题中电场方向未知，故C 错误；若W 1＝W 2，则φa －φb ＝φc －φd ，结合④⑤两式可推出φa －φM ＝φb －φN ，故D 正确．3.(2018·高考全国卷Ⅰ，T21)图中虚线a 、b 、c 、d 、f 代表匀强电场内间距相等的一组等势面，已知平面b 上的电势为2 V ．一电子经过a 时的动能为10 eV ，从a 到d 的过程中克服电场力所做的功为6 eV.下列说法正确的是( )A ．平面c 上的电势为零B ．该电子可能到达不了平面fC ．该电子经过平面d 时，其电势能为4 eVD ．该电子经过平面b 时的速率是经过d 时的2倍【答案】AB【解析】因等势面间距相等，由U ＝Ed 得相邻虚线之间电势差相等，由a 到d ，eU ad ＝－6 eV ，故U ad ＝6 V ，各虚线电势如图所示，因电场力做负功，故电场方向向右，沿电场线方向电势降低，φc ＝0，A 对．因电子的速度方向未知，若不垂直于等势面，如图中实线所示，电子可能到达不了平面f ，B 对． 经过d 时，电势能E p ＝eφd ＝2 eV ，C 错．由a 到b ，W ab ＝E k b －E k a ＝－2 eV ，所以E k b ＝8 eV ，由a 到d ，W ad ＝E k d －E k a ＝－6 eV ，所以E k d ＝4 eV ，则E k b ＝2E k d ，根据E k ＝12mv 2知v b ＝2v d ，D 错． 4．(2020·高考全国卷Ⅲ，T24)空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点．从O 点沿水平方向以不同速度先后发射两个质量均为m 的小球A 、B .A 不带电，B 的电荷量为q (q >0)．A 从O 点发射时的速度大小为v 0，到达P 点所用时间为t ；B 从O 点到达P 点所用时间为t 2.重力加速度为g ，求： (1)电场强度的大小；(2)B 运动到P 点时的动能．【答案】(1)3mg q(2)2m (v 20＋g 2t 2) 【解析】(1)设电场强度的大小为E ，小球B 运动的加速度为a .根据牛顿第二定律、运动学公式和题给条件，有mg ＋qE ＝ma ①12a (t 2)2＝12gt 2② 解得E ＝3mg q③ (2)设B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，O 、P 两点的高度差为h ，根据动能定理有E k －12mv 21＝mgh ＋qEh ④且有 v 1t 2＝v 0t ⑤ h ＝12gt 2⑥ 联立③④⑤⑥式得E k ＝2m (v 20＋g 2t 2)⑦5．(2020·高考全国卷Ⅱ，T24)如图，两金属板P 、Q 水平放置，间距为d .两金属板正中间有一水平放置的金属网G ，P 、Q 、G 的尺寸相同．G 接地，P 、Q 的电势均为φ(φ>0)．质量为m 、电荷量为q (q >0)的粒子自G 的左端上方距离G 为h 的位置，以速度v 0平行于纸面水平射入电场，重力忽略不计．(1)求粒子第一次穿过G 时的动能，以及它从射入电场至此时在水平方向上的位移大小；(2)若粒子恰好从G 的下方距离G 也为h 的位置离开电场，则金属板的长度最短应为多少？【答案】(1)12mv 20＋2φd qh v 0mdh qφ (2)2v 0mdh qφ【解析】(1)PG 、QG 间场强大小相等，均为E .粒子在PG 间所受电场力F 的方向竖直向下，设粒子的加速度大小为a ，有E ＝2φd① F ＝qE ＝ma ②设粒子第一次到达G 时动能为E k ，由动能定理有qEh ＝E k －12mv 20③ 设粒子第一次到达G 时所用的时间为t ，粒子在水平方向的位移大小为l ，则有h ＝12at 2④ l ＝v 0t ⑤联立①②③④⑤式解得E k ＝12mv 20＋2φdqh ⑥ l ＝v 0mdh qφ⑦ (2)若粒子穿过G 一次就从电场的右侧飞出，则金属板的长度最短．由对称性知，此时金属板的长度L为L＝2l＝2v0mdh qφ⑧1. (2020·山东滨州市模拟)真空中某静电场，虚线表示等势面，各等势面电势的值如图5所示，一带电粒子只在电场力的作用下，沿图中的实线从A经过B运动到C，B、C两点位于同一等势面上，则以下说法正确的是()图5A．带电粒子在A点的电势能大于在C点的电势能B．A点电场强度大于B点电场强度C．带电粒子从A经过B运动到C的过程中动能先增大再减小D．带电粒子从A到C电场力所做的功等于从A到B电场力所做的功【答案】D【解析】根据电场线与等势面垂直，且由高电势指向低电势，可知电场线方向大致向右，根据粒子轨迹的弯曲方向可知，粒子所受的电场力方向大致向左，则知粒子一定带负电．从A到C，由W＝qU，知U>0，q<0，则W<0，即电场力做负功，电势能增加，A处电势能小于C处电势能，故A错误；等差等势面的疏密反映电场强度的大小，则知A处场强小于B处场强，故B错误；带电粒子从A运动到B的过程中，电场力做负功，动能减小，故C错误；由题图知，AC间电势差等于AB间的电势差，根据W＝Uq知，带电粒子从A到C电场力所做的功等于从A到B电场力所做的功，故D正确．2 (2020·陕西宝鸡市模拟)真空中有一带负电的电荷q绕固定的点电荷＋Q运动，其运动轨迹为椭圆，如图6所示．已知a 、b 、c 、d 为椭圆的四个顶点，＋Q 处在椭圆的一个焦点上，则下列说法正确的是( )图6A ．＋Q 产生的电场中a 、c 两点的电场强度相同B ．负电荷q 在b 点的速度大于在d 点的速度C ．负电荷q 在b 点电势能大于d 点电势能D ．负电荷q 在运动过程中电场力始终不做功【答案】B【解析】a 、c 为椭圆的两个顶点，则a 、c 两点到Q 的距离相等，由点电荷的场强公式：E ＝kQ r 2可知，两点的电场强度大小相等，因两点的电场强度方向不同，故A 错误；负电荷q 由b 运动到d 的过程中，电场力做负功，电势能增加，动能减小，所以负电荷q 在b 点的速度大于d 点速度，故B 正确，C 错误；负电荷q 由a 经d 运动到c 的过程中，电场力先做负功再做正功，故D 错误．3. (2020·重庆市第三次调研抽测)某种静电除尘器中的电场线如图7中虚线所示．K 为阴极，A 为阳极，两极之间的距离为d .B 点是AK 连线的中点．在两极之间加上高压U ，有一电子在K 极由静止被加速．不考虑电子重力，元电荷为e ，则下列说法正确的是( )图7A ．A 、K 之间电场强度的大小为U dB ．电子到达A 时动能等于eUC ．由K 到A 电子电势能增大了eUD ．B 、K 之间的电势差小于A 、B 之间的电势差【答案】BD【解析】A 、K 之间建立的是非匀强电场，公式U ＝Ed 不适用，故A 错误；根据动能定理得：E k －0＝eU ，得电子到达A 极板时的动能E k ＝eU ，故B 正确；电场力做正功，动能增大，电势能减小eU ，故C 错误；B 、K 之间的场强小于A 、B 之间的场强，根据U ＝E d 可知，B 、K 之间的电势差小于A 、B 之间的电势差，故D 正确．4. (2020·东北三省四市教研联合体模拟)如图8所示，在直角坐标系xOy 平面内存在一正点电荷Q ，坐标轴上有A 、B 、C 三点，OA ＝OB ＝BC ＝a ，其中A 点和B 点的电势相等，O 点和C 点的电势相等，静电力常量为k ，则下列说法正确的是( )图8A ．点电荷Q 位于O 点B ．O 点电势比A 点电势高C ．C 点的电场强度大小为kQ 2a 2D ．将某一正试探电荷从A 点沿直线移动到C 点，电势能一直减小【答案】C【解析】因A 点和B 点的电势相等，O 点和C 点的电势相等，故A 、B 到点电荷的距离相等，O 、C 到点电荷的距离也相等，则点电荷位置如图所示，由图可知A 错误；因点电荷带正电，故离点电荷越近电势越高，O 点电势比A 点低，故B 错误；由题图可知点电荷与C 点的距离r C ＝2a ，根据E ＝k Q r 2，得E C ＝kQ 2a 2，故C 正确；由图可知，将正试探电荷从A 点沿直线移动到C 点，电势先升高再降低，故电势能先增大再减小，故D 错误．5. (2020·安徽安庆市二模)如图3所示，一水平放置的平行板电容器与电源相连，开始时开关闭合．一带电油滴沿两极板中心线方向以一初速度射入，恰好沿中心线①通过电容器．则下列判断正确的是()图3A．粒子带正电B．保持开关闭合，将B板向上平移一定距离，可使粒子沿轨迹②运动C．保持开关闭合，将A板向上平移一定距离，可使粒子仍沿轨迹①运动D．断开开关，将B板向上平移一定距离，可使粒子沿轨迹②运动【答案】B【解析】开关闭合时，油滴做匀速直线运动，电场力与重力平衡，A极板和电源正极相连，所以场强方向向下，故油滴带负电，A错误；保持开关闭合，电容器两端电压不变，B板上移，板间距d变小，由公式E ＝Ud 知场强增大，电场力大于重力，粒子沿轨迹②运动，故B 正确；保持开关闭合，将A 板向上平移一定距离，板间距d 增大，由公式E ＝Ud 知场强减小，电场力小于重力，所以粒子向下偏转，故C 错误；断开开关，电容器电荷量不变，将B 板向上平移一定距离，由公式C ＝Q U ，C ＝εr S 4πkd ，E ＝U d 得，E ＝4πkQεr S ，与板间距离无关，故场强不变，所以粒子沿轨迹①运动，故D 错误．1．(2020·湖南株洲二中高三模拟)如图所示，菱形ABCD 的对角线相交于O 点，两个等量异种点电荷分别固定在AC 连线上的M 点与N 点，且OM ＝ON ，则( )A ．A 、C 两处电势、场强均相同B ．B 、D 两处电势、场强均相同C ．A 、C 两处电势、场强均不相同D ．B 、D 两处电势、场强均不相同 【答案】B【解析】A 处电势为正，C 处电势为负，故电势不同；A 处场强方向向左，C 处场强方向也向左，大小相同，故A 、C 错误；B 、D 两处场强大小相等，方向水平向右，两处的电势均为0，故B 正确，D 错误．2．(2020·山西康杰中学高三质检)如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一固定在P 点的点电荷，以E 表示两板间的电场强度，E p 表示点电荷在P 点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则( )A ．θ增大，E 增大B ．θ增大，E p 不变C ．θ减小，E p 增大D ．θ减小，E 不变 【答案】D【解析】若保持下极板不动，将上极板向下移动一小段距离，根据C ＝εr S4πkd 可知，C 变大；根据Q ＝CU 可知，在Q 一定的情况下，两极板间的电势差减小，则静电计指针偏角θ减小；根据E ＝Ud ，Q ＝CU ，C ＝εr S 4πkd 联立可得E ＝4πkQ εr S ，可知E 不变；P 点离下极板的距离不变，E 不变，则P 点与下极板的电势差不变，P 点的电势不变，故E p 不变；由以上分析可知，选项D 正确．3．(2020·辽宁大连二十四中高三模拟)如图甲所示，x 轴上固定两个点电荷Q 1、Q 2(Q 2位于坐标原点O)，其上有M 、N 、P 三点，间距MN ＝NP.Q 1、Q 2在x 轴上产生的电势φ随x 变化关系如图乙．则( )A ．M 点电场场强大小为零B ．N 点电场场强大小为零C ．M 、N 之间电场方向沿x 轴负方向D ．一正试探电荷从P 移到M 过程中，电场力做功|W PN |＝|W NM | 【答案】B【解析】由题图可知，由M 到N 电势降低，由无限远处到N 电势降低，根据沿着电场线方向电势逐渐降低的性质，可以判断MN 之间电场方向沿着x 轴正方向，无限远处到N 点电场方向沿x 轴负方向，且N 点场强为零，选项A 、C 错误，B 正确；|W PN |＝|qU PN |＝|q(φP －φN )|＜|q(φN －φM )|＝|W NM |，选项D 错误．4．(2020·江苏海安高中高三质检)如图所示，在第一象限内有水平向右的匀强电场，电场强度大小E ＝3mv 202qd.在第四象限内有垂直于纸面向外的匀强磁场，在该平面内有一个质量为m 、电荷量为q 的带正电粒子从P 点以初速度v 0沿y 轴负方向射出，P 点的坐标为⎝⎛⎭⎫2d ，233d .粒子恰好能打到y 轴上，不考虑粒子的重力，则匀强磁场的磁感应强度B 的大小为( )A .mv 04qdB .mv 02qd C .mv 0qd D .2mv 0qd【答案】C【解析】如图所示，粒子在电场中做类平抛运动，沿y 轴负方向做匀速直线运动，有233d ＝v 0t ，沿x轴正方向做初速度为零的匀加速直线运动，加速度a ＝qE m ＝3v 202d ，则沿x 轴正方向的位移x ＝12at 2＝d ，设射出电场时粒子的速度v 方向与初速度v 0方向的夹角为θ，根据类平抛运动的推论得tan θ＝2x233d ＝3，则θ＝60°，所以v ＝v 0cos 60°＝2v 0，粒子在磁场中做匀速圆周运动，恰好打到y 轴上时，轨迹与y 轴相切，设粒子轨迹半径为r ，根据几何关系得r ＋r cos 60°＝2d ＋x ，解得r ＝2d ，粒子做匀速圆周运动，洛伦兹力提供向心力，有qvB ＝mv 2r ，解得B ＝mv 0qd，选项C 正确．5．(2020·福建仙游一中高三模拟)如图所示，实线为两个点电荷Q 1、Q 2产生的电场的电场线，虚直线cd 为Q 1、Q 2连线的垂直平分线，O 为垂足，c 、d 两点在垂直平分线上且关于Q 1、Q 2连线对称．一电子(不计重力)从a 点沿虚曲线途径O 点运动到b 点．下列说法正确的是( )。
高考物理真题模拟题汇编09静电场含解析
专题09静电场1．（2020·江苏省高考真题)如图所示，绝缘轻杆的两端固定带有等量异号电荷的小球（不计重力）。
开始时,两小球分别静止在A 、B 位置。
现外加一匀强电场E ,在静电力作用下，小球绕轻杆中点O 转到水平位置。
取O 点的电势为0。
下列说法正确的有（ ）A ．电场E 中A 点电势低于B 点B ．转动中两小球的电势能始终相等C ．该过程静电力对两小球均做负功D ．该过程两小球的总电势能增加【答案】AB【解析】A ．沿着电场线方向，电势降低，A 正确；B ．由于O 点的电势为0，根据匀强电场的对称性A B ϕϕ=-又A B q q =-，p E q ϕ=，所以PA PB E E =B 正确；CD ．A 、B 位置的小球受到的静电力分别水平向右、水平向左，绝缘轻杆逆时针旋转,两小球静电力对两小球均做正功,电场力做正功，电势能减少，CD错误；故选AB.2．（2020·山东省高考真题）真空中有两个固定的带正电的点电荷，电荷量不相等。
一个带负电的试探电荷置于二者连线上的O点时,仅在电场力的作用下恰好保持静止状态。
过O点作两正电荷连线的垂线,以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示。
以下说法正确的是（)A．a点电势低于O点B．b点电势低于c点C．该试探电荷在a点的电势能大于在b点的电势能D．该试探电荷在c点的电势能小于在d点的电势能【答案】BD【解析】A．由题意可知O点合场强为零,根据同种电荷之间电场线的分布可知aO之间电场线由a到O，故a点电势高于O点电势，故A错误；B．同理根据同种电荷电场线分布可知b点电视低于c点电势，故B正确；C．根据电场线分布可知负电荷从a到b电场力做负功，电势能增加，即该试探电荷在a点的电势能小于在b点的电势能,故C错误；D．同理根据电场线分布可知负电荷从c点到d点电场力做负功，电势能增加，即该试探电荷在c点的电势能小于在d点的电势能，故D正确。
2018年高考物理课标Ⅱ专用复习专题测试专题八 静电场 共155张 精品
答案Leabharlann D带电粒子在电场中仅受电场力作用,由牛顿第二定律知加速度a=
F m
=
qQ E m
,E=k
qP r2
,因
为rb<rc<ra,所以ab>ac>aa;
5
Ucb,E=2.5 V/cm,A项正确。Uoe=Elob sin 53°=16 V,故O点电势φ0=17 V-16 V=1 V,B项正确。电子
在a点的电势能比在b点的高7 eV,C项错误。电子从b点到c点电场力做功W=9 eV,D项正确。
方法技巧 充分利用直角三角形中37°和53°的关系 ①Oa为6 cm,Ob=8 cm,这样连接O、c,∠cOb=37°,∠Ocb=53°。 ②在a、c连线上找φd=17 V,bd为等势线。由对应关系得lcd=4.5 cm,∠cbe=37°。Oec恰好为电场 线。 ③充分利用电场中的角度,以37°和53°的关系解题。
由动能定理有Wab=qQUab=
1 2
m
vb2
-
1 2
mva2
Wbc=qQUbc=
1 2
m
vc2
-
1 2
mvb2
因为Wab<0,所以va>vb
因为Wbc>0,所以vc>vb
因为|Uab|>|Ubc|,所以va>vc
故有va>vc>vb,D项正确。
考查点 电场力的性质 解题关键 ①了解点电荷周围场强的分布。 ②利用轨迹偏转情况判定受力方向。 ③利用点电荷周围等势面的特点,判定电场力做功。 易错警示 通过轨迹的偏转情况判定受力方向与速度变化情况是难点及易错点。
高中物理 静电场及其应用 静电场及其应用精选测试卷练习(Word版 含答案)
高中物理静电场及其应用静电场及其应用精选测试卷练习（Word版含答案）一、第九章静电场及其应用选择题易错题培优（难）1．如图所示，一带电小球P用绝缘轻质细线悬挂于O点。
带电小球Q与带电小球P处于同一水平线上，小球P平衡时细线与竖直方向成θ角（θ<45°）。
现在同一竖直面内向右下方缓慢移动带电小球Q，使带电小球P能够保持在原位置不动，直到小球Q移动到小球P位置的正下方。
对于此过程，下列说法正确的是（）A．小球P受到的库仑力先减小后增大B．小球P、Q间的距离越来越小C．轻质细线的拉力先减小后增大D．轻质细线的拉力一直在减小【答案】AD【解析】【分析】【详解】画出小球P的受力示意图，如图所示当小球P位置不动，Q缓慢向右下移动时，Q对P的库仑力先减小后增大，根据库仑定律可得，QP间的距离先增大后减小；轻质细线的拉力则一直在减小，当Q到达P的正下方时，轻质细线的拉力减小为零，故选AD。
2．电荷量相等的两点电荷在空间形成的电场有对称美．如图所示，真空中固定两个等量异种点电荷A、B，AB连线中点为O.在A、B所形成的电场中，以O点为圆心半径为R的圆面垂直AB连线，以O为几何中心的边长为2R的正方形平面垂直圆面且与AB连线共面，两个平面边线交点分别为e、f，则下列说法正确的是( )A．在a、b、c、d、e、f六点中找不到任何两个场强和电势均相同的点B．将一电荷由e点沿圆弧egf移到f点电场力始终不做功C．将一电荷由a点移到圆面内任意一点时电势能的变化量相同D．沿线段eOf移动的电荷，它所受的电场力先减小后增大【答案】BC【解析】图中圆面是一个等势面，e、f的电势相等，根据电场线分布的对称性可知e、f的场强相同，故A错误．图中圆弧egf是一条等势线，其上任意两点的电势差都为零，根据公式W=qU可知：将一正电荷由e点沿圆弧egf移到f点电场力不做功，故B正确．a点与圆面内任意一点时的电势差相等，根据公式W=qU可知：将一电荷由a点移到圆面内任意一点时，电场力做功相同，则电势能的变化量相同．故C正确．沿线段eof移动的电荷，电场强度先增大后减小，则电场力先增大后减小，故D错误．故选BC．【点睛】等量异种电荷连线的垂直面是一个等势面，其电场线分布具有对称性．电荷在同一等势面上移动时，电场力不做功．根据电场力做功W=qU分析电场力做功情况．根据电场线的疏密分析电场强度的大小，从而电场力的变化．3．如图所示，在竖直放置的半径为R的光滑半圆弧绝缘细管的圆心O处固定一点电荷，将质量为m，带电量为+q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力，已知重力加速度为g，则下列说法正确的是（）A．小球在B2gRB．小球在B2gRC．固定于圆心处的点电荷在AB弧中点处的电场强度大小为3mg/qD．小球不能到达C点（C点和A在一条水平线上）【答案】AC【解析】试题分析：由A 到B ，由动能定理得：0102mgr mv =-，解得2v gr =，A 正确，B 错误，在B 点，对小球由牛顿第二定律得：2qE mg v m r-=，将B 点的速度带入可得3mgE q=，C 正确，从A 到C 点过程中电场力做功为零，所以小球能到达C 点，D 错误， 考点：动能定理和牛顿定律综合的问题点评：小球沿细管滑到最低点B 时，对管壁恰好无压力．并不是电场力等于重力，而是电场力与重力提供向心力去做圆周运动．当是点电荷的电场时，由于电场力与支持力均于速度方向垂直，所以只有重力做功．4．如图所示,粗糙程度均匀的绝缘空心斜面ABC 放置在水平面上,角CAB = 30°,斜面内部O 点(与斜面无任何连接)固定有一正点电荷,一带负电的小物体(可视为质点)可以分别静止在M 、N 点和MN 的中点P 上,OM =ON , OM //AB 则下列判断正确的是( )A ．小物体静止在三处静止时所受力个数一定都是4个.B ．小物体静止在P 点时受到的摩擦力最大C ．小物体静止在P 点时受到的支持力最大,静止在M ,N 点时受到的支持力相等D ．当小物体静止在M 点时,地面给斜面的摩擦力水平向左 【答案】CD 【解析】 【详解】对小物体分别在三处静止时所受力分析如图：A.结合平衡条件，由图，小物体在P 、N 两点时一定受四个力的作用，故A 错误；B.小物体静止在P 点时，摩擦力f =mg sin30°静止在N 点时sin30cos30f mg F '=︒+'︒静止在M 点时sin30cos30f mg F "=︒-'︒可见静止在N点时所受摩擦力最大，故B错误；C.小物体静止在P点时，设库仑力为F，受到的支持力N=mg cos30°+F在M、N点时：cos30sin30N mg F'=︒+'︒由库仑定律知F F>'，故N N>'，即小物体静止在P点时受到的支持力最大，静止在M、N点时受到的支持力相等，故C正确；D.以小物体和斜面整体为研究对象，当小物体静止在M点时，斜面内部O点正电荷对其库仑力斜向右，即有向右的分力，则斜面有向右运动的趋势，受水平向左的摩擦力，故D正确。
江苏省专题09 静电场-2019年高考真题和模拟题分项汇编物理 Word版含解析
专题09 静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3 km/s ，产生的推力约为4.8×106 N ，则它在1 s 时间内喷射的气体质量约为A ．1.6×102 kg B ．1.6×103 kg C ．1.6×105 kgD ．1.6×106 kg【答案】B【解析】设该发动机在s 时间内，喷射出的气体质量为，根据动量定理，，可知，t m Ft mv 在1s 内喷射出的气体质量，故本题选B 。
2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M 点由静止开始运动，N 为粒子运动轨迹上的另外一点，则A ．运动过程中，粒子的速度大小可能先增大后减小B ．在M 、N 两点间，粒子的轨迹一定与某条电场线重合C ．粒子在M 点的电势能不低于其在N 点的电势能D ．粒子在N 点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】A ．若电场中由同种电荷形成即由A 点释放负电荷，则先加速后减速，故A 正确；B ．若电场线为曲线，粒子轨迹不与电场线重合，故B 错误。
C ．由于N 点速度大于等于零，故N 点动能大于等于M 点动能，由能量守恒可知，N 点电势能小于等于M 点电势能，故C 正确D ．粒子可能做曲线运动，故D 错误；3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q 和–q （q >0）的点电荷固定在正方体的两个顶点上，a 、b 是正方体的另外两个顶点。
则A ．a 点和b 点的电势相等B ．a 点和b 点的电场强度大小相等C ．a 点和b 点的电场强度方向相同D ．将负电荷从a 点移到b 点，电势能增加【答案】BC【解析】由几何关系，可知b 的电势大于a 的电势，故A 错误，把负电荷从a 移到b ，电势能减少，故D 错误;由对称性和电场的叠加原理，可得出a 、b 的合电场强度大小、方向都相同，故B 、C 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018年全真高考+名校模拟物理试题分项解析 1、如图所示,水平金属板A、B分别与电源两极相连,带电油滴处于静止状态、现将B板右端向下移动一小段距离,两金属板表面仍均为等势面,则该油滴（ ）
A. 仍然保持静止 B. 竖直向下运动 C. 向左下方运动 D. 向右下方运动 【来源】2018年全国普通高等学校招生统一考试物理（江苏卷） 【答案】 D 点睛:本题以带电粒子在平行板电容器电场中的平衡问题为背景考查平行板电容器的电场及电荷受力运动的问题,解答本题的关键是根据电场线与导体表面相垂直的特点,B板右端向下,所以电场线发生弯曲,电场力方向改变。 2、研究与平行板电容器电容有关因素的实验装置如图所示,下列说法正确的是
A. 实验前,只用带电玻璃棒与电容器a板接触,能使电容器带电 B. 实验中,只将电容器b板向上平移,静电计指针的张角变小 C. 实验中,只在极板间插入有机玻璃板,静电计指针的张角变大 D. 实验中,只增加极板带电量,静电计指针的张角变大,表明电容增大 【来源】2018年全国普通高等学校招生统一考试物理（北京卷） 【答案】 A
点睛:本题是电容器动态变化分析问题,关键抓住两点:一是电容器的电量不变；二是电容与哪些因素有什么关系。 3、如图所示,实线表示某电场的电场线（方向未标出）,虚线是一带负电的粒子 只在电场力作用下的运动轨迹,设M点和N点的电势分别为,粒子在M和N时加速度大小分别为,速度大小分别为,电势能分别为。下列判断正确的是
A. B. C. D. 【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷） 【答案】 D
若粒子从N运动到M,则根据带电粒子所受电场力指向轨迹弯曲的内侧,可知在某点的电场力方向和速度方向如图所示,故电场力做正功,电势能减小,动能增大,即,负电荷在低电势处电势能大,故； 综上所述,D正确； 【点睛】考查了带电粒子在非匀强电场中的运动；本题的突破口是根据粒子做曲线运动时受到的合力指向轨迹的内侧,从而判断出电场力方向与速度方向的夹角关系,进而判断出电场力做功情况、 4、如图,三个固定的带电小球a、b和c,相互间的距离分别为ab=5 cm,bc=3 cm,ca=4 cm。小球c所受库仑力的合力的方向平衡于a、b的连线。设小球a、b所带电荷量的比值的绝对值为k,则（ ）
A. a、b的电荷同号, B. a、b的电荷异号, C. a、b的电荷同号, D. a、b的电荷异号, 【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷） 【答案】 D 【点睛】此题将库仑定律、受力分析、平行四边形定则有机融合,难度不大。 5、（多选）如图,同一平面内的a、b、c、d四点处于匀强电场中,电场方向与此平面平行,M为a、c连线的中点,N为b、d连线的中点。一电荷量为q（q>0）的粒子从a点移动到b点,其电势能减小W1:若该粒子从c点移动到d点,其电势能减小W2,下列说法正确的是（ ）
A. 此匀强电场的场强方向一定与a、b两点连线平行 B. 若该粒子从M点移动到N点,则电场力做功一定为 C. 若c、d之间的距离为L,则该电场的场强大小一定为 D. 若W1=W2,则a、M两点之间的电势差一定等于b、N两点之间的电势差 【来源】2018年普通高等学校招生全国统一考试物理（全国II卷） 【答案】 BD C、因为不知道匀强电场方向,所以场强大小不一定是,故C错误； D、若W1=W2,说明
由因为； 解得: ,故D正确； 故选BD 点睛: 对匀强电场的电场特征要了解,利用电场力做功与电势差之间的关系求解。 6、（多选）如图,一平行板电容器连接在直流电源上,电容器的极板水平,两微粒a、b所带电荷量大小相等、符号相反,使它们分别静止于电容器的上、下极板附
近,与极板距离相等。现同时释放a、b,它们由静止开始运动,在随后的某时刻t,a、b经过电容器两极板间下半区域的同一水平面,a、b间的相互作用和重力可忽略。
下列说法正确的是
A. a的质量比b的大 B. 在t时刻,a的动能比b的大 C. 在t时刻,a和b的电势能相等 D. 在t时刻,a和b的动量大小相等 【来源】2018年全国普通高等学校招生统一考试物理（全国III卷） 【答案】 BD
点睛 若此题考虑微粒的重力,你还能够得出a的质量比b小吗？在t时刻力微粒的动量还相等吗？在t时间内的运动过程中,微粒的电势能变化相同吗？ 7、（多选）图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面,已知平面b上的电势为2 V。一电子经过a时的动能为10 eV,从a到d的过程中克服电场力所做的功为6 eV。下列说法正确的是（ ）
A. 平面c上的电势为零 B. 该电子可能到达不了平面f C. 该电子经过平面d时,其电势能为4 eV D. 该电子经过平面b时的速率是经过d时的2倍 【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷） 【答案】 AB 【解析】本题考查等势面及其相关的知识点。 根据题述,匀强电场中等势面间距相等,相邻等势面之间的电势差相等。设相邻等势面之间的电势差为U,根据电子从a到d的过程中克服电场力所做功为Wab=6eV,电场方向水平向右。由Wab=3eV,联立解得:U=2V。已知b的电势为2V,则平面c上的电势为零,选项A正确；由于af之间的电势差为4U=8V,一电子经过a时的动能为10eV,由于题述没有指出电子速度方向,若该电子速度方向指向左或指向上或下,则该电子就到达不了平面f,选项B正确；由于题述没有指出电子速度方向,选项CD错误。 【点睛】此题以等势面切入,考查电场力做功及其相关知识点。
1、一电场的电场线分布如图所示,电场中有A、B、C三点,且AB=BC,则下列关系中正确的是( )
A. 电场强度大小关系为EA=EC>EB B. 电势 C. 将一带负电粒子由A经B移至C点过程中,电场力先做负功再做正功 D. 将一带正电粒子由A经B移至C点过程中,电势能先增大再减小 【来源】【全国百强校】四川省双流中学2018届高三考前第二次模拟考试理综 物理试题 【答案】 D
2、如图所示,正方形ABCD的对角线相交于O点,两个等量同种正电荷分别固定在A、C两点,则（ ）
A. B、D两处电势、场强均相同 B. B、D两处电势、场强均不相同 C. 若在B点静止释放一电子,电子一定在B、D间往复运动,且加速度先减小后增大 D. 若在B点给电子一垂直纸面合适的速度,电子可绕O点做匀速圆周运动 【来源】【全国百强校】湖北省黄冈市黄冈中学2018届高三5月适应性考试理科综合物理试题 【答案】 D 【解析】在等量同种电荷连线的中垂线上,电场强度从O点开始向上下两边先增大后减小,在O上方的电场强度方向竖直向上,在O下方的电场强度方向竖直向下,根据对称性可知B、D两点的电场强度大小相同,方向不同,电势相同,故AB错误；无法判断从O到B（O到D）电场强度是一直增大,还是先增大后减小,故无法判断电子的加速度的变化情况,C错误；在垂直纸面且经过BD两点的圆上,所有点的电势相等,并且电子受到的电场力指向O点,与速度方向垂直,电子可绕O点做匀速 圆周运动,D正确、 3、如图所示,16个电荷量均为+q（q>0）的小球（可视为点电荷）,均匀分布在半径为R的圆周上。若将圆周上P点的一个小球的电量换成-2q,则圆心O点处的电场强度的大小为
A. B. C. D. 【来源】湖北省华中师范大学第一附属中学2018届高三下学期5月押题考试理综物理试题 【答案】 A
点晴:该题考查了场强叠加原理和库伦定律,还有对对称性的认识。 4、两电荷量分别为和的点电荷固定在x轴上的O、M两点,规定无穷远处为电势能零点,一带负电的试探电荷在x轴上各点具有的电势能随x变化关系如图所示,其中试探电荷在A、N两点的电势能为零,在ND段中C点电势能最大,则下列说法正确的是
A. 为正电荷,为负电荷 B. 电荷量小于的电荷量 C. 将一正点电荷从N点移到D点,电场力先做负功后做正功 D. 将一正点电荷从N点静止释放后会沿x轴正方向运动且到达C点时速度最大 【来源】湖北省黄冈中学2018届高三5月二模考试理综物理试题 【答案】 D
点睛:根据顺着电场线方向电势降低,判断两个电荷的电性,根据A点距离O比较远而距离M比较近,确定电荷量的大小,分析电场力的方向判断电场力做功的正负。 5、如图,绝缘光滑圆环竖直放置,a、b、c为三个套在圆环上可自由滑动的空心带电小球,已知小球c位于圆环最高点,ac连线与竖直方向成60°角,bc连线与竖直方向成30°角,三个小球均处于静止状态。下列说法正确的是
A. a、b、c小球带同种电荷 B. a、b小球带异种电荷,b、c小球带同种电荷
C. a、b小球电量之比为 D. a、b小球电量之比 【来源】【全国市级联考】山东省青岛市2018 届高三统一质量检测理综物理试题 【答案】 D 【解析】AB:对c小球受力分析可得,a、b小球必须带同种电荷c小球才能平衡。对b小球受力分析可得,b、c小球带异种电荷b小球才能平衡。故AB两项错误。
CD:对c小球受力分析,将力正交分解后可得:,又,解得:。故C项错误,D项正确。 6、如图所示,匀强电场中的六个点A、B、C、D、E、F为正八面体的六个顶点,已知BE中点O的电势为零,A、B、C三点的电势分别为7V、-1V、3V,则E、F两点的电势分别为
A. 2V、-2V B. 1V、-3V C. 1V、-5V D. -2V、-4V 【来源】【全国百强校】河北省衡水中学2018届高三第十六次模拟考试理科综合物理试题 【答案】 B
