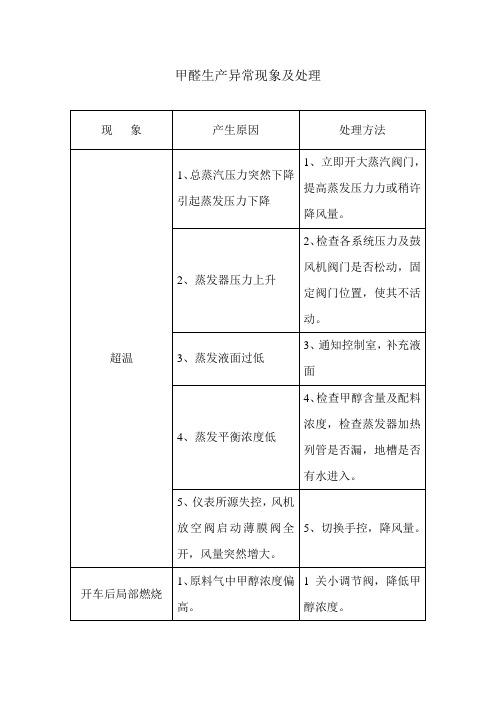

甲醛生产异常现象及处理
1、突然停电，造成鼓风 1、停电时，将尾气进气
尾气锅炉回火
机和尾锅引风机停机 阀立即切换到尾气放空
阀使尾气自然放空
1、总蒸汽压力突然下 1、稳定提高蒸汽压力
加热器温度骤降 降，分汽缸压力下降
2、加热器的蒸汽加热出 2、适当降低空气流量
机泵跳泵
口疏水器失灵
3、修复疏水器，排放冷 凝水
1、立即开启备用机泵的
4、排除液面高
甲 醇 上 料 泵 打 不 泵内有空气，或进口漏 停泵放空气，检修漏气
上料
气。
处
蒸发液面突然高 或低
1、进料阀开得太大或太 1、调节进料阀门稳定
小。
2、其它原因造成的流量 与氧控联系，稳定液面，
波动。如系统蒸汽压力 稳定蒸汽系统压力
不稳
1、冷却水量小
1、加大冷却器水量
二塔温度过高
2、停车后清洗冷却器板 2、冷却器板间污垢堵塞
甲醛含量下降，醇
含量和酸含量升
停车更换过滤器中过滤
原料气不纯，触媒中毒。
高，升降氧温，改
块，更换触媒。
变配比，无效。
1、塔循环泵出故障，停 1、换备用泵，保持原泵
吸收塔内积水
止运转
压力。
2、泵叶轮磨损，流量小。 2、换备用泵，维修原泵。
3、成品溢流管出料阀未 开
3、打开阀门
4、成品输送管内有聚甲 4、用蒸汽加热管道排除
若缺水严重，应立即停
车。
1、汽包紧急放空阀或分 1、开旁路阀排气并立即
汽缸压力分配调节阀失 检修分程调节阀和紧急
控无法排气
放空阀。
2、外供蒸汽进汽阀关不 2、关外供蒸汽控制阀的
上汽包蒸汽压力
死
前后阀，检查气动阀关
甲醛的生产—生产工艺流程的组织
1.传统银法工艺流程
原料气 (在爆炸极限以上的甲醇与空气混合气)经反应器中的银催化剂 (浮石载银或电 解银)进行氧化、脱氢反应。通过甲醇、空气及加入的水蒸气的比例控制反应温度在 600~680℃。反应后的气体经塔内以水为吸收剂循环吸收,得到37%~42%的工业甲醛。
2.尾气循环工艺流程
尾气循环法的特点在于在没有蒸馏的情况下能生产39%~55%(质量分数)的高浓度甲醛,甲醇含量小于1.2%。 甲酸含量比铁钼法还低,约50×10-6 以下,因此可不必用离子交换法除去甲酸,可免除对环境的污染。吸收塔顶 排出的气体除部分循环使用,其余的可用做燃料副产水蒸气,约每吨甲醛回收0.5t水蒸气。 尾气循环法与传统银法相比,甲醇转化率和甲醛收率提高。甲醇单耗下降,但电耗和设备投资增高。
5.我国甲醛生产工艺流程
为降低消耗,我国生产厂家对传统的生产工艺进行了优化和改进, 形成了循环法生产工艺。循环法生产工艺可分为甲醇循环法和尾 气循环法两种工艺。
（1）甲醇循环法
其特点是控制较低的反应温度，以减少副反应，吸收塔采出的 甲醛溶液再经蒸馏脱除大部分未反应的甲醇和水，脱出的原料甲 醇和水作为原料回用，所以甲醛浓度高，而甲醇单耗低。但需要 增加一套精馏装置，投资较高，操作较复杂。
＞37 600～700
3～6
＜7 280～350
12～18
反应效果： 甲醛质量分数/% 产品醇含量/% 产品酸含量/（mg/kg） 收率/%
37～40 4～8
100～200 86～90
55～60 0.5～1.5 200～300 95～98
催化剂： 组分 对毒物敏感度 失活原因
电解银或载体银
大 烧结或中毒
5.我国甲醛生产工艺流程
（2）尾气循环工艺
甲醛的性质及生产工艺
1、甲醛的性质和用途(1)甲醛性质甲醛是醛类中最简单的化合物。
常温下是无色、有特殊臭味的可燃气体。
易溶于水，常以水溶液的状态保存。
工业甲醛一般含甲醛37%~55%和甲醇1%~8%，其余为水，40%的甲醛水溶液，俗称福尔马林。
甲醛是原生质毒物，浓度非常低时，就能刺激眼睛的黏膜，浓度较高时，对呼吸道的黏膜起刺激作用。
吸入较高浓度的甲醛会引起肺水肿，甲醛也能灼伤皮肤。
甲醛具有强烈的还原作用，在碱性溶液里其还原性增强。
纯甲醛主要物性数据如表1所示。
表1 纯甲醛主要物性数据(2)甲醛用途甲醛是一种常用的化学品，大量用于制造脲醛、酚醛和三聚氰胺、聚甲醛树脂及各种黏合剂。
在合成高分子化合物‐合成橡胶及合成纤维工业中，甲醛具有重要的意义。
由于甲醛具有很大的毒性，对昆虫和细菌杀伤作用尤其厉害，除了用来消毒外，农业上也用福尔马林浸麦种来防止黑穗病，甲醛的聚合物———多聚甲醛用作仓库的熏蒸剂。
在有机合成工业中，广泛应用甲醛作为生产多种化学品的原料，如生产季戊四醇、乌洛托品、药剂和染料等有价值的工业化学品。
2、甲醛的生产目前，工业上生产甲醛基本上采用三种方法，即甲醇空气氧化法、烃类直接氧化法和二甲醚催化氧化法。
甲醇空气氧化法工艺先进，被世界各国普遍采用。
(1)甲醛生产反应原理甲醇催化氧化生产甲醛是在空气量不足的条件下，进行氧化还原反应，并通过银催化剂进行选择性催化而实现。
甲醇在反应过程中生成的产物很多，其主要化学反应如下。
O2 →HCHO+H2O主反应：CH3OH+12CH3OH⇋HCHO+H2O2→CO2+2H2O副反应：CH3OH+32CH3OH+O2 →CO+2H2OCH3OH+H2 →CH4+H2OO2→HCOOHHCHO+12C2H2 →2C+H2(2)甲醛生产的影响因素①反应温度反应温度是影响甲醇氧化反应生产甲醛的重要因素。
在工业生产中，反应温度的选择主要根据催化剂的活性、反应过程甲醛收率、催化剂床层压降以及副反应等因素而决定。
甲醛操作规程
甲醛操作规程一、甲醛生产工艺流程简述：●甲醇为生产甲醛的原料，含量一般为98%以上，液态。
甲醇由库存的甲醇大罐，经甲醇进出料泵至甲醇中间计量槽。
计量槽经甲醇泵到调节阀、转子流量计进入蒸发器。
蒸发甲醇是用蒸汽加热到甲醇再沸器使甲醇气化。
此加热需要控制甲醇蒸发器液位，甲醇蒸汽压力温度。
气化后的甲醇经孔板流量计计量后进入混合器。
●空气为反应中氧气的来源，氧气占空气为21%。
此工序需控制空气流量，空气由空气过滤器经罗茨鼓风机，变频器控制水洗塔过滤到孔板流量计、空气预热器后进入混合器。
●配料蒸汽由氧化炉及尾锅炉循环汽包通过分层蒸汽调节阀进入蒸汽分配器，经蒸汽过滤器孔板流量计后进入混合器。
配料蒸汽的作用为移走反应热，同时扩大甲醇在空气中的爆炸极限，起到安全生产，控制反应温度的作用。
●尾气为吸收塔未吸收的气体，主要成份为N2、H2、O2、CO2、CO及未吸收的甲醛、甲醇。
尾气由2#吸收塔顶来，一部分经尾气水封进入尾气锅炉燃烧产生蒸汽，一部分经尾气气液分离器到尾气罗茨鼓风机经变频器升压，尾气预热器及孔板流量计计量后进入混合器。
循环尾气的作用：同配料蒸汽，通过反应器中增加尾气减少配料蒸汽，可以提高甲醛浓度，生产浓甲醛。
●甲醇、配料蒸汽、空气和尾气混合气体经混合预热器加热到120℃左右（目的为防止液体进入银层）经混合气体过滤器进入氧化器，在600~670℃电解银催化剂作用下转化为甲醛气体。
氧化器下段为废热锅炉段，高温甲醛在此急冷至140℃左右进入1#吸收塔，废热锅炉产生蒸汽至蒸汽分配器。
●含甲醛的混合气体是经过吸收塔来吸收的，吸收塔装有填料和泡罩。
气体与吸收液相对流动，即气体由下往上，吸收物液由上而下，使汽液能够充分接触，气体溶解至液体中。
自1#吸收塔底部出来的甲醛液经循环泵、板式换热器冷却，一部分打至塔顶作自身循环，另一部分作为成品经调节阀进入甲醛中间计量槽。
塔中未吸收的气体进入2#吸收塔底部，一部分打至塔中作自身循环，一部分通过转子流量计控制到1#吸收塔作为浓度的调配，塔中未吸收的气体进入2#吸收塔顶部循环，如循环液不够用软水经过调节阀、转子流量计自动/手动补充至塔顶。
合成塔内件改造简介
合成塔内件改造简介摘要：通过将原有合成塔内件改造为DC-C型合成塔内件，并对这一内件的结构、特点、工艺流程、工艺指标及改造前后对比做了介绍，为其他化工企业改造提供有益借鉴。
关键词：合成塔内件改造效益山西晋丰煤化工有限责任公司高平分公司通过对国内目前已投运的氨合成塔内件进行综合比较，决定采用南京聚拓化工科技有限公司开发的准全径向、低阻力、分置式DC-C型DN2000氨合成塔内件来代替B系统合成原有内件，以达到降低系统阻力、合成氨电耗的目的。
一、DC-C型合成塔内件结构简介合成塔内件分为下述四个大的部件。
F1组合件——第三催化剂筐体、下部出口换热器、触媒筐主体等件组成的部件。
F2组合件——第二催化剂筐体、中部换热器组件等组合部件。
F3组合件——第一催化剂筐体、上部换热器组件等组合部件。
F4组合件——触媒筐盖、软管及相关连接件等部件。
第一反应床层为准全径向反应床反应段（F3组合件）。
它是可以单独从合成塔主体筐中吊出来的结构，它的布局方式是在合成塔上部第一反应床层（F3组合件）中部设置一个轴径向组合床：上部为轴向反应段的触媒筐，下部为径向反应段的触媒筐，组成了第一床准径向型反应段，在轴向和径向段中，设置了一个用于降温的分气盒及内置一个冷激降温盘管；第二反应床为全径向床反应段（F2组合件）。
这个组件中间设置了一个段间换热器，这个床层和第一床催化剂床层一样均为可单独可吊出的结构，它和F3一样，与F1组合件的组合采用了自重式石墨填料盘根密封的结构方式，保证了第二床径向流程合理，不泄漏；第三反应床也为一个全径向床的反应段（F1组合件），这里在合成塔的出口设置了一个内置式换热器，它是催化剂筐的总体床。
其F2（第二径向床组件）、F3（第一径向床组件）、F4（触媒筐盖组件）均要进入F1进行组装，它的下部设置了可以卸出第三床中的催化剂的两根催化卸料管[1]。
二、DC-C型合成塔内件主要特点1.采用段间换热器结构，合成塔催化剂内不设置冷管，减少了“冷管效应”；合成塔内几乎不设置冷激，减少了冷激效应，提高了氨合成反应效率。
[转化率,甲醇,甲醛]铁钼法甲醛工艺中甲醇转化率低的原因和改进
铁钼法甲醛工艺中甲醇转化率低的原因和改进在我国化工领域中铁钼法甲醛工艺始终是其重要的组成部分，而这一工艺的运行离不开对于转化率的有效提升。
因此在这一前提下对于铁钼法甲醛工艺中甲醇转化率低的原因和改进进行研究和分析就具有极为重要的经化工意义和现实意义。
1 铁钼法甲醛工艺中甲醇转化率低的原因铁钼法甲醛工艺中甲醇转化率低的原因有很多，其主要内容包括了工艺流程存在问题、催化剂需要改善、热量传递效率低、空气质量较差等内容。
以下从几个方面出发，对铁钼法甲醛工艺中甲醇转化率低的原因进行了分析。
1.1 工艺流程存在问题工艺流程存在问题是导致铁钼法甲醛工艺中甲醇转化率低的原因之一。
通常来说由于铁钼法生产甲醛工艺流程较为复杂，并且其可以根据生产甲醛的工艺按催化剂的不同来分为银法和铁钼法。
在这一过程中铁钼法通常会具有反应温度低、单耗低、产品浓度高、催化剂活性高等特点，但是由于其选择性低、寿命一般、装置生产能力要求高，从而使得其工艺流程的发展存在很大的问题。
除此之外，工艺流程存在问题还体现在在甲醇的转化生产运行中往往存在着甲醇转化率低的问题和漏装的情况持续发生，因此对于工艺流程进行优化就有着非常高的必要性。
1.2 催化剂需要改善催化剂需要改善也是影响铁钼法甲醛工艺中甲醇转化率低的因素之一。
通常来说铁钼氧化法生产甲醛工艺DBW 工艺的进行离不开催化剂的有效支持。
即在催化剂的有效应用下其甲醇转化的工艺流程可以变得更为简便并且促进甲醇转换率得到有效从提升高。
除此之外，催化剂需要改善还体现在甲醇的转化生产过程中，汽化后的甲醇与空气和循环气混合后发生反应。
因此为了有效避免由于导热催化剂导致的混合不均、工作人员应当注重合理的避免催化剂装填错误或少装等问题的出现。
1.3 热量传递效率低在铁钼法甲醛工艺中甲醇转化的过程油，可将反应放出的热量传递出来，副产2.0MPa 饱和蒸汽。
甲醇的转化率在99%以上，具有可选择性，其中94% 甲醇转化为甲醛，其余转化为甲烷、二甲醚等副产品。
生产新方法
1 当前甲醛生产工艺现状甲醛生产方法主要有银法和铁钼法。
铁铝法虽然甲醇单耗低，但投资大、能耗高、催化剂费用高，在我国很少采用。
我国甲醛工业以银法为主，经过40多年的发展，经历了由浮石银催化剂到电解银催化剂的进步，经历了废热锅炉和尾气锅炉从无到有的进步，经历了蒸发器由水蒸气加热到由热水或热甲醛加热的进步，从而形成了我国经典的银法甲醛设备及流程，即通常所说的传统银法工艺。
目前，传统银法工艺甲醇单耗一般为455,--,470ke,／t 37％甲醛。
．对该工艺的研究改进主要在以下几个方面：(1)改进催化剂制作方法以提高催化剂性能；(2)使反应气、生成气快速通过高温区以减少副反应；(3)降低系统阻力以降低风机耗电量；(4)改进氧化器废锅结构以延长废锅寿命；(5)用装置尾气或烟道气等惰性气体代替配料蒸汽生产高浓度甲醛：(6)回用生成水和未反应甲醇，降低甲醇单耗和提高甲醛浓度。
根据设备差异和工艺流程的不同，目前银法甲醛生产工艺除生产37％甲醛的传统银法外，近几年新出现的主要有生产浓甲醛的尾气循环法工艺、本征控制技术的大型甲醛生产工艺以及本文论述的甲醇循环法工艺。
尾气循环法工艺的显著特征是增设尾气风机，用尾气代替部分配料水蒸气带走反应热，提高了产品甲醛的浓度；反应器内气体空速高，气体在高温区停留时间短，减少了副反应，循环的尾气带回一部分未反应的甲醇重新参加反应，降低了甲醇单耗，单耗可降至445ke,／t37％甲醛左右。
本征控制技术的大型甲醛生产工艺的显著特征是采用物料流与热量流搭成工艺反馈的本征控制方法，采用带有水管式废热锅炉的矩形氧化器，炉水采用热水泵强制循环，消除了汽蚀和应力腐蚀，理论上这种矩形氧化器截面积可以做到无限大，单套甲醛生产装置的生产能力可以做到无限大。
甲醇循环法又叫不完全转化法，具有悠久的历史。
它的特点是控制较低的反应温度，以减少副反应；吸收塔采出的甲醛溶液再经蒸馏塔脱出大部分未反应甲醇和一部分水，脱出的甲醇和水作为原料回用，所以甲醇单耗低，甲醛浓度高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小氮肥第４１卷第１１期２０１３年１１月
甲醛吸收塔部件改造
高连周
（云南云天化国际化工股份有限公司云峰分公司 云南宣威６５５４２６）
云南云天化国际化工股份有限公司云峰分公 司合成氨厂１０ ｋｔ／ａ甲醛装置是利用自产的精甲 醇为生产原料，采用氧化脱氢法生产甲醛。甲醛 吸收的效果决定了产品的产量和质量，并对原料 的消耗影响也非常大。原甲醛吸收塔使用的填料 为拉西环、鲍尔环、矩鞍环等瓷环填料，在实际生 产过程中，由于塔内尾气温度高达４７℃，并且在 尾气中ＨＣＨＯ，ＣＨ３ＯＨ，ＣＯ２，ＣＯ，０２及Ｈ２排放量 较大，会对甲醛产量和工作环境产生不良影响，因 而组织了相关技术人员对吸收塔部件进行改造， 通过近２年来的使用，取得了很好的效果。 １ 填料改造 原甲醛吸收塔内装有 ５０ ｍｎｌ ｘ ５０ ｍｍ Ｘ ４５ ｍｍ拉西环和鲍尔环，环状喷洒器，填料支承器 （栅板），分布锥，气体进出、口管，循环吸收液进、 出口管等部件设施，甲醛气体走向是从下到上，吸 收液走向是从上到下，气液相互逆流后进行甲醛 吸收。 原甲醛吸收塔使用拉西环、鲍尔环、矩鞍环等 瓷环填料。此类填料比表面积小、阻力大、流通能 力差，导致吸收效果差，循环液冷却温度高，造成 放空气温度高、排放量大，既带来产品损失，又污 染现场环境；同时，瓷环填料经过一段时间的使 用，在局部死角容易生成堆积物，对吸收效果产生 不良影响，使生产效率降低。为此，决定选用金属 板波纹填料作为吸收塔的填料，但该种填料价格 比较高。结合云峰分公司实际情况，将净化工段 脱硫塔内更换出来的废旧金属波纹板填料回收后 原因分析：由于脱硫液中含固量过大，阻碍了 硫酸铵晶体的长大。 处理措施：增加对脱硫液的压滤次数，含固量 降低后，向脱硫塔中补给大量一次水将饱和结晶 １９ 进行清洗，用作甲醛吸收塔的填料，既使废旧填料
得到了充分利用，节约了生产成本，又解决了工作
中的实际问题。其制造方法是根据需要直接将不
锈钢金属板冲切拉伸成较小尺寸的菱形网板，然
后冲压成波纹片，进而组装成填料盘，可在塔内按
几何图形均匀排布和整齐堆砌，使用非常方便；另
外，规则的菱形网易被液膜覆盖，凹凸不平的表面
强化了液膜湍动、混合及表面更新，具有阻力小、
通量大、抗堵能力强、气液分布均匀等优点，可以
实现液体的均布和增强填料的润湿性能，提高传
质效率；能规范气液流路、改善沟流和壁流现象，
减小压降；同时，增大了比表面积和填料因子，在
同等容积中可以达到更高的传质、传热效果；由于
金属波纹填料结构的均匀、规则、对称性，增大了
其空隙率和流通量，综合吸收能力比其他几种散
装填料大得多；因而，该甲醛吸收塔通过内件改造
后，使用效果非常明显。
原脱硫塔直径为 ３ ２００ ｍｍ，而甲醛吸收塔
直径仅为 １ ２００ ｍｍ，要将填料直接进行装填，
不仅难度大，而且装填后填料相互之间的空隙太
大、紧密度不够，会影响吸收效果。经过多次计算
分析、根据实际画样制模组装实验后，为能在保证
简体截面尺寸的基础上、又可保证填料模块从人
孔吊装进塔内进行组装，决定将每个截面上的规
整填料制作成３个模块，每个模块的宽度＜
４００ ｍｍ（图１）。
在组装填料模块时，为了确保填料的吸收效
果，使气体能够均匀地上升到填料层的每块填料，
循环液能均匀湿润填料层，不致形成偏流、沟流及
出的细小硫酸铵重新溶解，再经过蒸发浓缩重新
结晶。经过７ ｄ的处理后，脱硫液中硫酸铵晶体
逐渐变大，离心机能正常分离出硫酸铵。
（收到修改稿日期２０１２－１２－２８）
２０
人扎 填料模块
图１ 人孔和填料模板尺寸
壁流，填料层之问在组装时，要求模块１～３之间
呈交叉错位４５。进行组装，使入塔气和循环液能
均匀地通过填料层。
２ 液体分布器改造
甲醛吸收塔使用的液体分布器是环状喷洒器
金属波纹板，液体通过填料层上部的进液管进入
环状喷洒器管内，并从管上的小孔喷淋在填料上。
在甲醛吸收过程中，大量的余热由吸收液移走，在
塔外冷却，因此，吸收塔的循环吸收液量必然很
大。根据实际经验数据，要求吸收液的喷淋密度
达到２０．Ｏ０ １３］ ／（ｍ ・ｈ）左右。使用金属波纹板
规整填料时，其喷淋密度为２０．４６ ｍ ／（ｍ ・ｈ）；
使用拉西环、鲍尔环混装填料时，其喷淋密度为
１１．０７ ｍ ／（ｍ ・ｈ）。
改造后，液体分布器流通分布密度不能满足
填料的吸收要求，必须提高填料的有效接触和传
质效果，原液体分布器液体流通量偏少，应对液体
分布器进行改造。改造方案：①拆除液体分布器，
对液体分布器喷洒孔的分布情况进行改造，在原
有２只孑Ｌ轴线对称位置上再增加１只孔（图２），
从而增加喷淋量和扩大面积。因改造后液体分布
器的喷淋密度大于金属波纹板规整填料的喷淋密
度，所以在截面对轴线对称位置上增加１只孑Ｌ，流
通量完全可达到喷淋要求。
图２改造前、后喷淋管孑Ｌ截面对比
小氮肥第４１卷第１１期２０１３年ｌ１月
３ 各段填料支承部分和喷淋孔改造
根据对填料的高度、质量、液量、堆放要求等
因素核算结果，在原支承栅板上面加铺１层不锈
钢网（６目）作为填料平整的基础；同时，为了避免
填料被上升气流和下降液体所移动，在填料顶部
用 ５７．０ ｍｍ ｘ ３．５ ｍｍ不锈钢管制作了１个十
字部件进行固定（图３），使填料在吸收过程中保
持稳定。
．
４－ＭＩＯｘ５０ｍｍ ／
／｜
、
／
■ 罚 ×４０ ｌ 上 ／
ｇ ｌ ｌ＼ ｉｆ ／
一
目
Ｉ 寓ｌ 一
。
＼Ｉ ｌ／
／
＿］＿ 【
８Ｃ ０ｍｍ １ ｌ８６ｍｍ
喷淋器 ｒ字部件
图３ 喷淋器和十字部件构造
４ 改造后吸收系统优点
吸收塔的填料改造后，由于规整填料具有比
表面积大、空隙率大、阻力小、传质效率高等优势，
提高了吸收效果；液体分布器改造后，消除了液体
分布不均匀的现象，增大了喷淋面积，保证了塔内
的填料获得良好的湿润，增加了气液接触，提高了
吸收效果，能保证吸收系统的稳定运行。
５ 改造效果
甲醛装置改造后，效果较好，满足了连续稳定
的生产要求，提高了甲醛产量，降低了消耗。
（１）生产能力得到大大提高，日产量在以前
的基础上提高２～４ ｔ，吨甲醛的醇耗由４７７ ｋｇ下
降至４６１ ｋｇ。
（２）阻力由原最高时的０．０２０ ＭＰａ下降至
０．０ｌ１ ＭＰａ，延长了系统运行周期。
（３）放气空温度和排放气得到了改善，放空
气温度由原最高４７℃降至３５℃；尾气排放量减
少，周围环境得以改善。
（４）甲醛吸收率在原有基础上提高了约８．５％。
（收稿Ｅｌ期２０１３．０３．１２）
