500w金属激光切割机

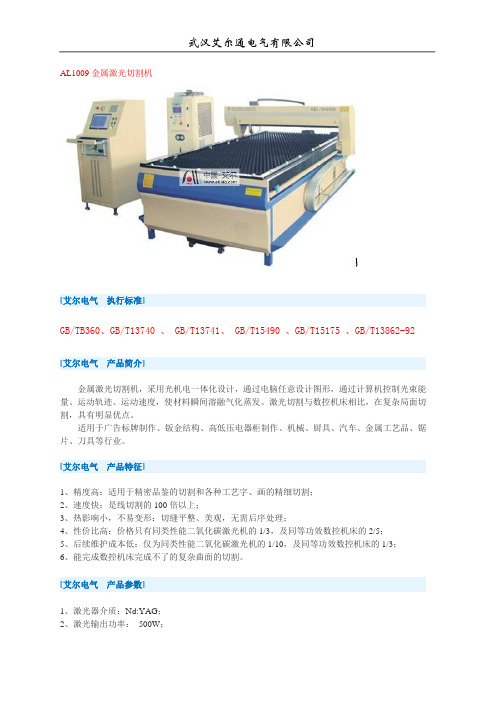

AL1009 金属激光切割机
AL1009金属激光切割机[艾尔电气执行标准]GB/TB360、GB/T13740 、 GB/T13741、 GB/T15490 、GB/T15175 、GB/T13862-92 [艾尔电气产品简介]金属激光切割机，采用光机电一体化设计，通过电脑任意设计图形，通过计算机控制光束能量、运动轨迹、运动速度，使材料瞬间溶融气化蒸发。
激光切割与数控机床相比，在复杂局面切割，具有明显优点。
适用于广告标牌制作、钣金结构、高低压电器柜制作、机械、厨具、汽车、金属工艺品、锯片、刀具等行业。
[艾尔电气产品特征]1、精度高：适用于精密品鉴的切割和各种工艺字、画的精细切割；2、速度快：是线切割的100倍以上；3、热影响小，不易变形：切缝平整、美观，无需后序处理；4、性价比高：价格只有同类性能二氧化碳激光机的1/3，及同等功效数控机床的2/5；5、后续维护成本低：仅为同类性能二氧化碳激光机的1/10，及同等功效数控机床的1/3；6、能完成数控机床完成不了的复杂曲面的切割。
1、激光器介质：Nd:YAG；2、激光输出功率：500W；3、输入功率：10KW；4、脉冲频率：0-300 HZ；5、激光波长：1064nm;6、最小线宽：≤0.15 mm7、加工幅面：2500mm×1250mm、3000mm×1500mm；8、最大切割速度：4500mm/min；9、定位精度：≤±0.06mm/1000 mm(几何)，≤±0.04mm (重复)；10、冷却系统：恒温冷水机；11、供电电源：380V/ 50HZ/100A；12、重量：1080kg；13、外形尺寸：3250 ×1950× 1400 mm。
[艾尔电气产品选型]可以根据用户的具体要求，设计相应的产品配置方案。
500W激光切割机技术方案
500W激光切割机技术方案激光切割技术是一种高效、精密的切割工艺，广泛应用于各种材料的切割加工中。
本文将详细介绍一个500W激光切割机的技术方案，包括系统组成、切割工艺参数、安全措施等。
一、系统组成1.激光发生器：采用500W的固态激光器作为激光发生器，具有高能量密度和稳定性。
2.光束传输系统：包括光纤、二极管泵浦等，用于将激光能量传输到切割头。
3.切割头：包括光束聚焦镜和喷气嘴等，用于将激光聚焦到工件表面并喷气清扫切割区域。
C控制系统：用于控制激光切割机的运动轨迹和切割速度等参数。
5.冷却系统：用于冷却激光器和光纤等部件，保证系统的稳定性和长时间工作的可靠性。
二、切割工艺参数1.材料选择：适用于金属材料切割，如不锈钢、铝合金等。
2.激光功率：500W，根据不同材料的切割厚度和切割速度来选择合适的激光功率。
3.切割速度：根据材料的切割特性和要求来确定合适的切割速度。
4.聚焦方式：采用自动聚焦系统，根据材料的不同切割厚度来调整焦距。
5.喷气压力：根据材料的不同，采用适宜的喷气压力来清扫切割区域。
三、安全措施1.防护装置：激光切割机周围安装防护罩，防止激光辐射对操作人员和周围环境的伤害。
2.紧急停止装置：设备上设置紧急停止按钮，一旦发生意外情况，可以立即停止激光切割操作。
3.基本操作规程：对操作人员进行培训，严格按照操作规程操作设备。
4.操作区域设置：设置合适的操作区域，保持清洁整齐，避免杂物干扰切割操作。
5.定期维护：定期对设备进行维护保养，确保设备工作正常。
四、应用领域该500W激光切割机适用于金属切割领域，广泛应用于金属加工、汽车制造、航空航天等行业。
具有切割速度快、精度高、切口平整等优点，适用于各种金属材料的切割加工。
总结：本文介绍了一个500W激光切割机的技术方案，包括系统组成、切割工艺参数、安全措施等。
该方案适用于多种金属材料的切割加工，具有高效、精密的切割效果。
同时，为了确保安全操作，还提出了相应的安全措施。
大族激光切割机产品参数
大族激光切割机产品参数一、设备基本信息●型号：[具体型号，如LF1530]●类型：激光切割机●制造商：大族激光科技产业集团股份有限公司二、机械性能●工作台尺寸：[例如：1500mm x 3000mm]●最大切割速度：[例如：120m/min]●定位精度：[例如：±0.03mm]●重复定位精度：[例如：±0.02mm]●最大加速度：[例如：1.0G]●传动方式：齿轮齿条传动/滚珠丝杠传动三、激光参数●激光类型：光纤激光器●激光功率：[例如：500W-3000W，可选]●激光波长：[例如：1070nm]●光束质量：[例如：<2 M²]●冷却方式：水冷四、切割能力●最大切割厚度：●碳钢：[例如：20mm]●不锈钢：[例如：10mm]●铝合金：[例如：8mm]●铜：[例如：5mm]五、工作环境●电力需求：[例如：AC 380V ±5% 50Hz]●总功耗：[例如：≤12KW]●工作温度：[例如：0-45°C]●工作湿度：[例如：<95%, 无凝露]六、控制系统●操作系统：专业CNC控制系统●界面类型：触摸屏操作界面●支持格式：DXF、PLT、AI、G代码等七、气体系统●支持气体：●切割辅助气体：氧气、氮气、空气●气体压力：[例如：0.5-2.2Mpa]八、应用领域●钣金加工●金属制品●五金工具●机电设备●航空航天●汽车制造●船舶制造●电梯制造●家具制造●广告标识九、安全与环保●安全防护：激光头防撞功能自动对焦功能（可选）防护罩（可选）●环保措施：废气处理系统（可选）废料回收系统（可选）十、售后服务保修期：****服务内容：提供安装、调试、培训、维护等全程服务联系方式：****客服热线：****电子邮件：****官方网站：****备注1.以上参数可能会因具体型号或配置不同而有所变化，实际情况以厂家提供的最新资料为准。
2.可根据客户需求定制部分参数及功能，详情请咨询大族激光销售代表。
激光切管机工艺参数表
激光切管机工艺参数表序号 | 参数名称 | 参数值-----|----------|-----1 | 激光功率 | 500W2 | 切割速度 | 0.5 m/min3 | 切割厚度 | 0.5-10mm4 | 切割精度| ±0.05mm5 | 光束质量 | ＜1.16 | 工作台行程 | 3000mm7 | 工作台最大负载 | 500kg8 | 激光波长 | 1070nm9 | 光斑直径 | 20-25mm10 | 光斑质量 | ＜1.111 | 冷却方式 | 水冷12 | 切割材料 | 不锈钢、碳钢、铝合金等13 | 控制系统 | CNC14 | 供电要求 | 三相交流380V/50Hz15 | 功耗 | 12kW激光切管机是一种采用激光技术进行管材切割的设备。
它具有高效率、高精度、高自动化等特点，广泛应用于金属加工领域。
下面将介绍激光切管机的工艺参数及其意义。
1. 激光功率：激光切管机的激光功率决定了切割的能力和速度。
一般而言，功率越高，切割能力越强。
该参数为500W，表示激光切管机的功率为500瓦。
2. 切割速度：切割速度是指切割头在单位时间内移动的距离。
0.5 m/min的切割速度意味着切割头每分钟可以移动0.5米的距离。
3. 切割厚度：切割厚度是指激光切管机可以切割的管材最大厚度和最小厚度。
该参数为0.5-10mm，表示激光切管机可以切割0.5至10毫米厚度的管材。
4. 切割精度：切割精度是指激光切割机在切割过程中的误差范围。
±0.05mm的切割精度表示切割出的管材尺寸误差范围在±0.05毫米以内。
5. 光束质量：光束质量是指激光光束的质量，影响切割质量和效率。
光束质量小于1.1表示激光光束的质量较好，能够实现高质量的切割。
6. 工作台行程：工作台行程是指工作台能够移动的最大距离。
该参数为3000mm，表示工作台在激光切割过程中可以移动的最大距离为3000毫米。
500W光纤激光切割机
济南金威刻科技发展有限公司500W光纤激光切割机500w光纤激光切割机，采用具有国际先进技术的德国IPG公司中功率光纤激光器，配备进口高精密丝杆与直线导轨等高效传动机构，通过先进的数控系统，集合而成的精密数控光纤激光切割机，是集激光切割、精密机械、数控技术等学科于一体的高新技术产品，该机动态性能好，伺服响应快，配以中功率光纤激光器，实现较高的切割效率。
主要用于碳钢板、不锈钢板等金属材料的切割和成形是金属材料加工行业的首选切割机型。
500W-LF1325型光纤激光切割机配置选配锐科或IPG500W高品质激光器金属切割专用非接触式随动系统安川伺服驱动系统进口高精度滚珠丝杠与直线导轨传动系统自动分段排烟系统工业级水冷系统脱机控制单元（支持：*.dxf,*.plt,*.AI等文件格式)500W-LF1325型光纤激光切割机技术参数设备型号500W-LF1325激光工作介质ND:YVO4激光波长1060 nm额定输出功率500 W光束质量＜0.373mrad最大切割厚度6mm有效切割范围1300×2500mm工作台重复定位精度≤±0.02㎜/m电力需求380V/50Hz切割速度气体类型气体价格使用时间总消耗量（元/小时）切边效果备注氧气15元/瓶60分钟15元黑边以1mm碳钢为例氮气25元/瓶15分钟100元白边以1mm不锈钢为例空气5元(空压机电费) 金黄边适合2mm以下钢板切割，效果最佳。
激光器气体消耗无能耗整机耗电1-3KW激光气体无辅助切割吹气氧气、氮气、空气本表格参数是在多个客户实际调查后得出的平均近似值，仅供参考。
切割辅助吹气根据材料（例如碳钢或不锈钢）不同所需不同。
使用范围:不锈钢、碳钢、合金钢、铜、黄铜、硅钢、镀锌钢板、镍钛合金、铬镍铁合金、钛合金等金属材料。
光纤板材激光切割机参数
光纤板材激光切割机参数
光纤板材激光切割机是一种高精度、高效率的切割设备，被广泛应用于金属材料加工的各个领域。
它可以利用激光的高能量来对金属板材进行切割、雕刻、打孔等加工。
以下是光纤板材激光切割机的几个参数：
1.激光功率
激光功率越大，切割速度越快，切割厚度越大。
一般来说，光纤激光切割机的功率范围在500W~4000W之间，可以满足大多数金属材料的切割需求。
2.工作台面积
工作台面积决定了切割范围的大小。
如果需要切割大尺寸的金属板材，需要选择具有大工作台面积的设备。
一般来说，光纤板材激光切割机的工作台面积从1.5m×3m到2m×6m不等。
3.切割速度
切割速度是指激光功率和运动速度的综合体现。
一般来说，光纤
激光切割机的切割速度可以达到100m/min以上，比传统切割设备的效
率高出几倍。
4.最大切割厚度
最大切割厚度是指设备可以切割的最大金属板材厚度。
光纤板材
激光切割机可以切割的最大厚度一般在30mm左右。
5.切割精度
切割精度是指设备在切割过程中的定位精度和加工精度。
光纤板
材激光切割机的切割精度可以达到0.05mm，可满足高精度切割的需求。
总之，光纤板材激光切割机的参数直接影响着设备的性能和加工
效果。
选择适合自己加工需求的设备非常重要，只有在对设备参数充
分了解的基础上，才能选购到适合自己的光纤板材激光切割机。
1000W激光切割机价格是多少
随着激光切割产业的快速发展，激光切割机的竞争日益激烈，价格参差不齐。
国产激光器的发展为中小型金属激光切割机带来了更多发展机遇。
国产激光器替代进口激光器，1000W激光切割机价格也相应下降，性价比更高，进一步为企业节约采购成本。
早期，一台激光切割机在市场上的报价从几十万到上百万不等，一般500W到-1000W的光纤激光切割机报价在50万-120万之间；1000W-2000W的激光切割机报价在100万-150万不等，也可能更高。
而如今，可能20-30万就能买到1000W激光切割机，不只价格下降了一半，1000W的激光切割机在市面上选择也很多，是应用非常广泛的一个功率段，同时竞争也非常激烈，所有的厂家都能生产1000W激光切割机，于是厂商之间开始打“价格战”。
但是我们应该理性看待1000W激光切割机的价格，影响1000W激光切割机价格的因素较多，如：激光器的种类、激光切割机的功率、机器配置、品牌等因素。
采用不同激光器的激光切割机价格也不相同，选择依据便是切割机材料。
目前市场上有YAG激光器、CO2激光器、光纤激光器三种。
其中YAG激光切割机主要用于打孔、点焊及薄板的切割。
能效低且不能切割非金属材料，CO2激光切割机可以切割较厚的金属钣材，对非金属材料亦有很好的切割效果，而光纤激光切割机几乎可以切割所有类型的金属板材，且随着激光器的功率往上发展，可切割的厚度也在随之增加。
激光器的选择有利也有弊，考虑1000W激光切割机价格的时候，也应考虑使用成本：从成本的角度看，YAG维护费用高、CO2激光器切割非金属效果好，但是光电转换效率低，维护费用高，光纤激光器没有耗材使用成本低，可以称为优选。
了解1000W激光切割机价格，还需要了解自己的加工需求，我们以常用的不锈钢和碳钢为例，目前1000W光纤激光切割机不同材料切割厚度：碳钢12mm、不锈钢5mm、铝板4mm、黄铜4mm；由于功率大小也影响激光切割机的价格，因此我们确定功率后，选择1000W激光切割机就简单许多。
500W激光器激光器原理图
1
J2
1 2 3 4 5 6
红+白(+15V) 黑(0V) 紫+频蔽 绿(HL3) 黄(HL2) 红(HL1)
A
电流变送器
2
+ CHY-50AS/V0 M
+ CHY-50AS/V0 M
+ CHY-50AS/V0 M
J1
3
4
5
6
7
8
10mm L1 L2 L3 N
4mm
4mm
4mm
Hale Waihona Puke 28 N滤波器DL-2AD1
J5
abc
6mm
高压
13 14 15
风机
16 17 18
真空泵
中间继电器
小型继电器
19 20 21
52 50 49 34
67
29(过流状态K1) 35(过流指示K1) 31(主板继电器K3)
1 2
3 主控板状态显示
4
OUT
36(不平衡指示K2)
5
2.5mm
UV W
58(电流表信号+)
J4
59(电流表信号-)
4 A
B
C
R12
15K/30W R11
15K/30W R10
15K/30W R9
15K/30W
公司名称 武汉博莱科技发展有限公司
产品名称 500W旋流CO2激光器
第6 页 共6 页
D
图纸名称 限流电阻阵列原理图
文档编号 500WCO2-002
设计 张双喜 校对
审核
批准
时间
时间
时间
时间
3
4
地
500w光纤激光器参数
500w光纤激光器参数随着科技的进步，光纤激光器在许多领域得到了广泛应用。
其中，500w光纤激光器是一种功率较高的设备，具有许多独特的参数和特点。
本文将围绕500w光纤激光器的参数展开讨论，并探讨其在不同领域的应用。
500w光纤激光器的输出功率为500瓦特。
高功率的输出使得它在工业生产中具有广泛的应用前景。
例如，在金属加工领域，500w 光纤激光器可以用于切割、焊接和打孔等工艺。
其高功率输出可以快速、精确地完成对金属材料的加工，提高生产效率和产品质量。
500w光纤激光器的波长通常在1064纳米左右。
这个波长范围在光谱中属于红外光区域，具有较高的穿透力。
因此，500w光纤激光器在医疗领域的应用也十分广泛。
例如，它可以用于激光手术，通过光纤将激光束传输到人体内部，实现无创手术。
其高功率和穿透力可以精确地切割或破坏病变组织，达到治疗的效果。
500w光纤激光器还具有较高的光束质量。
光束质量是衡量光纤激光器性能优劣的重要指标之一。
高光束质量意味着光束的聚焦能力强，光斑质量好。
这使得500w光纤激光器在精密加工领域有着广泛的应用。
例如，在电子行业中，500w光纤激光器可以用于电路板的刻蚀，通过高光束质量实现对微小零件的精细加工，提高产品质量和生产效率。
500w光纤激光器具有较长的寿命和稳定性。
光纤激光器的寿命通常由其光纤和泵浦二极管的寿命决定。
而500w光纤激光器采用先进的光纤和泵浦二极管技术，能够保证其较长的使用寿命。
同时，它还采用了稳定的光学系统和温度控制系统，能够在长时间运行中保持稳定的工作状态。
这使得500w光纤激光器在工业生产中具有较高的可靠性和稳定性，不易出现故障和停机现象。
500w光纤激光器作为一种高功率设备，具有许多独特的参数和特点。
其高功率输出、红外波长、高光束质量、长寿命和稳定性使得它在工业生产、医疗、精密加工等领域具有广泛的应用前景。
随着科技的不断进步，相信500w光纤激光器将在更多领域中发挥更大的作用，为人们的生活带来更多便利与创新。
金属激光切割机能切多厚的板材？
金属激光切割机能切多厚的板材？金属激光切割机顾名思义，它的主要切割对象就是各种金属材料，较常见的包括不锈钢、碳钢、合金钢、铝板、银、铜、钛等金属材料。
针对不同的金属材料，不同功率金属激光切割机的切割厚度跟切割材料有很大的关系。
1000瓦、2000瓦……各种功率的光纤激光切割机到底能够切多厚呢？一般来说不同功率金属激光切割机切割各种材料的厚度极限值如下所示：这里要提前说一下，以下数据仅供参考，由于外部影响因素众多，实际切割能力还跟激光切割机质量、切割环境、辅助气体、切割速度等多种因素有关。
1、500W光纤激光切割机不同材料的切割最大厚度：碳钢最大厚度6mm；不锈钢最大厚度3mm；铝板最大厚度2mm；铜板最大厚度2mm；2、1000W光纤激光切割机不同材料切割最大厚度：碳钢最大厚度10mm；不锈钢最大厚度5mm；铝板最大厚度3mm；铜板最大厚度3mm；3、2000W光纤激光切割机不同材料切割最大厚度：碳钢最大厚度16mm；不锈钢最大厚度8mm；铝板最大厚度5mm；铜板最大厚度5mm；4、3000W光纤激光切割机不同材料切割最大厚度：碳钢最大厚度20mm；不锈钢最大厚度10mm；铝板最大厚度8mm；铜板最大厚度8mm；5、4000W激光切割不锈钢最大16mm，但是12mm以上的切割面质量不好保证，12mm 以下绝对是亮面切割。
6000W的切割能力会更好，但是价位也更高。
在实际应用的过程中，光纤激光切割机的切割能力还跟切割机质量、激光器类型、切割环境、切割速度等多种因素有关，采用辅助气体还能提高一定的切割能力，因此没有一个绝对的标准判断其切割厚度。
比如，碳钢的切割主要靠氧气燃烧，而不锈钢的切割主要靠功率。
一般1000w光纤激光切割机可以切割10mm左右的碳钢板，不锈钢板要稍难切点，若要提高切割厚度，则是要以牺牲边缘效果和速度为代价的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500w金属激光切割机
龙门移动式结构。
是两轴联动，三轴控制的数控激光切割机，其中X、Y轴联动实现平面切割进给，Z轴浮动跟踪工件表面;机架采用钢构精密焊接、整机高温退火、应力失效处理;导轨座位大型龙门铣一刀加工，能保持长时间良好的稳定性;
应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。
不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌版、酸洗板、铜、等金属板材及管材切割。
切割优势
1、切割精度高：激光切割机定位精度 0.05mm，重复定位精度 0.03 mm。
2、激光切割机切缝窄：激光束聚焦成很小的光点，使焦点处达到很高的功率密度，材料很快加热至气化程度，蒸发形成孔洞。
随着光束与材料相对线性移动，使孔洞连续形成宽度很窄的切缝，切口宽度一般为 0.10-0.20mm。
3、激光切割机切割面光滑：切割面无毛刺，切口表面粗糙度一般控制在 Ra6.5 以内。
4、激光切割机速度快：切割速度可达 10m/min,最大定位速度可达30m/min.
5、激光切割机切割质量好：无接触切割，切边受热影响很小，基本没有工件热变形，完全避免材料冲剪时形成的塌边，切缝一般不需要二次加工。
6、不损伤工件：激光切割头不会与材料表面相接触，保证不划伤工件。
7、不受工件形状的影响：激光加工柔性好，可以加工任意图形，可以切割管材及其它异型材。
8、激光切割机可以对多种材料进行切割加工：如塑料、木材、PVC、皮革、纺织品、有机玻璃等。
9、节约模具投资：激光加工不需模具，没有模具消耗，无须修理模具，节约更换模具时间，从而节省了加工费用，降低了生产成本，尤其适合大件产品的加工。
10、节省材料：采用电脑编程，可以把不同形状的产品进行裁剪，最大限度地提高材料的利用率。
11、提高样品出厂速度：产品图纸形成后，无需编程，马上可以进行激光加工，最短的时间内得到新产品的实物。
12、安全环保：激光加工废料少，噪音低，清洁、安全、无污染，大大改善了工作环境。
