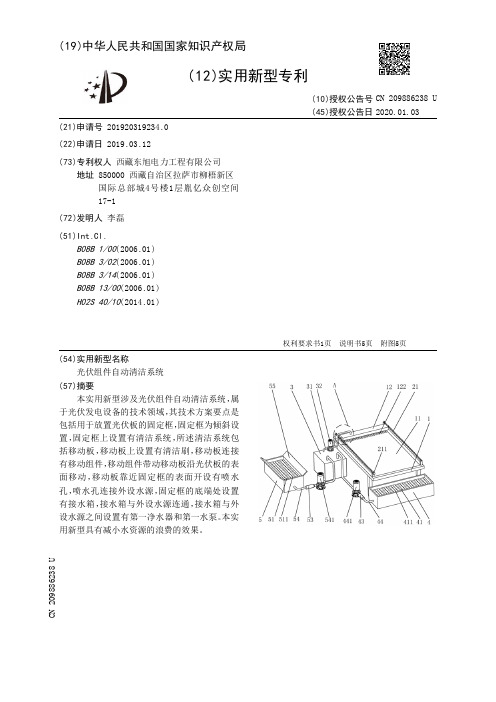

【CN209886238U】光伏组件自动清洁系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920319234.0(22)申请日 2019.03.12(73)专利权人 西藏东旭电力工程有限公司地址 850000 西藏自治区拉萨市柳梧新区国际总部城4号楼1层胤亿众创空间17-1(72)发明人 李磊 (51)Int.Cl.B08B 1/00(2006.01)B08B 3/02(2006.01)B08B 3/14(2006.01)B08B 13/00(2006.01)H02S 40/10(2014.01)(54)实用新型名称光伏组件自动清洁系统(57)摘要本实用新型涉及光伏组件自动清洁系统，属于光伏发电设备的技术领域，其技术方案要点是包括用于放置光伏板的固定框，固定框为倾斜设置，固定框上设置有清洁系统，所述清洁系统包括移动板，移动板上设置有清洁刷，移动板连接有移动组件，移动组件带动移动板沿光伏板的表面移动，移动板靠近固定框的表面开设有喷水孔，喷水孔连接外设水源，固定框的底端处设置有接水箱，接水箱与外设水源连通，接水箱与外设水源之间设置有第一净水器和第一水泵。
本实用新型具有减小水资源的浪费的效果。
权利要求书1页 说明书5页 附图5页CN 209886238 U 2020.01.03C N 209886238U权 利 要 求 书1/1页CN 209886238 U1.光伏组件自动清洁系统，包括用于放置光伏板(11)的固定框(1)，固定框(1)为倾斜设置，固定框(1)上设置有清洁系统，其特征在于：所述清洁系统包括移动板(12)，移动板(12)上设置有清洁刷(122)，移动板(12)连接有移动组件(2)，移动组件(2)带动移动板(12)沿光伏板(11)的表面移动，移动板(12)靠近固定框(1)的表面开设有喷水孔(121)，喷水孔(121)连接外设水源，固定框(1)的底端处设置有接水箱(4)，接水箱(4)与外设水源连通，接水箱(4)与外设水源之间设置有第一净水器(43)和第一水泵(441)。
【CN209200974U】一种双面光伏组件安装结构【专利】
10 .如权利要求9所述的一种双面光伏组件安装结构，其特征在于，所述紧固机构包括 紧固件、上压块、下压块；
所述双面光伏组件的边框夹固在所述上压块和下压块之间； 所述上压块和所述下压块通过所述紧固件固定在所述斜向支撑梁或所述横向支撑梁 或副斜向支撑梁上。3Βιβλιοθήκη CN 209200974 U
说 明 书
1/7 页
5 .如权利要求4所述的一种双面光伏组件安装结构，其特征在于，所述结构还包括副支 撑座 ，所述副竖直支撑杆通过所述副支撑座固定在所述安装面上 ，所述副支撑底座放置于 所述副斜向支撑梁的正下方的安装面上，所述副竖直支撑杆固定连接在所述副支撑底座和 所述副斜向支撑梁之间。
6 .如权利要求5所述的一种双面光伏组件安装结构，其特征在于，所述斜向支撑梁朝向 下方的表面上固定安装有所述三角件，所述副竖直支撑杆的一端通过所述三角件与所述副 斜向支撑梁固定连接，另一端与所述副斜向支撑梁正下方的副支撑底座固定连接。
相连接的两根斜向支撑梁和两根横向支撑梁围成的矩形框用于安装所述双面光伏组 件，所述双面光伏组件的边框通过紧固机构与所述斜向支撑梁和/或所述横向支撑梁固定 连接。

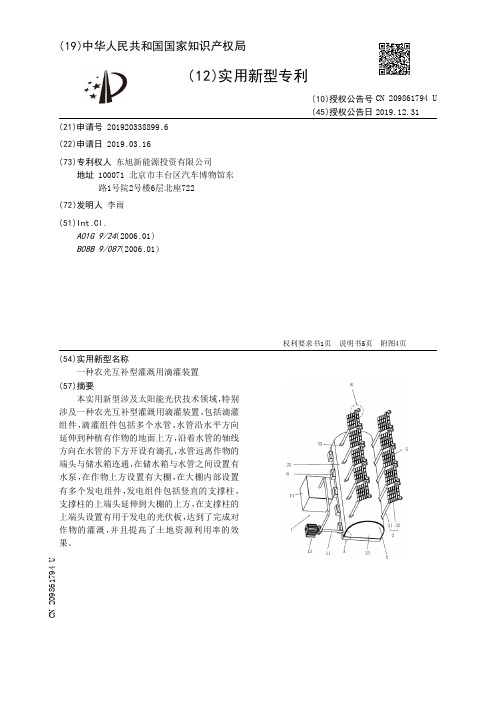

【CN209861794U】一种农光互补型灌溉用滴灌装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920338899.6(22)申请日 2019.03.16(73)专利权人 东旭新能源投资有限公司地址 100071 北京市丰台区汽车博物馆东路1号院2号楼6层北座722(72)发明人 李雨 (51)Int.Cl.A01G 9/24(2006.01)B08B 9/087(2006.01)(54)实用新型名称一种农光互补型灌溉用滴灌装置(57)摘要本实用新型涉及太阳能光伏技术领域，特别涉及一种农光互补型灌溉用滴灌装置，包括滴灌组件，滴灌组件包括多个水管，水管沿水平方向延伸到种植有作物的地面上方，沿着水管的轴线方向在水管的下方开设有滴孔，水管远离作物的端头与储水箱连通，在储水箱与水管之间设置有水泵，在作物上方设置有大棚，在大棚内部设置有多个发电组件，发电组件包括竖直的支撑柱，支撑柱的上端头延伸到大棚的上方，在支撑柱的上端头设置有用于发电的光伏板，达到了完成对作物的灌溉，并且提高了土地资源利用率的效果。
权利要求书1页 说明书5页 附图4页CN 209861794 U 2019.12.31C N 209861794U权 利 要 求 书1/1页CN 209861794 U1.一种农光互补型灌溉用滴灌装置，包括滴灌组件(1)，滴灌组件(1)包括多个水管(12)，水管(12)沿水平方向延伸到种植有作物的地面上方，沿着水管(12)的轴线方向在水管(12)的下方开设有滴孔，水管(12)远离作物的端头与储水箱(14)连通，在储水箱(14)与水管(12)之间设置有水泵(13)，其特征在于：在作物上方设置有大棚(2)，在大棚(2)内部设置有多个发电组件(3)，发电组件(3)包括竖直的支撑柱(31)，支撑柱(31)的上端头延伸到大棚(2)的上方，在支撑柱(31)的上端头设置有用于发电的光伏板(32)。
2.根据权利要求1所述的一种农光互补型灌溉用滴灌装置，其特征在于：在所述光伏板(32)上设置有清理组件(5)，清理组件(5)包括承接杆(51)，承接杆(51)靠近光伏板(32)侧面与光伏板(32)的上表面平行，在承接杆(51)靠近光伏板(32)的一侧设置有清理刷(52)，在承接杆(51)的一侧设置有带动承接杆(51)在光伏板(32)的上方移动的驱动件，并且在承接杆(51)移动时，清理刷(52)远离承接杆(51)的端头与光伏板(32)的上表面相抵接。

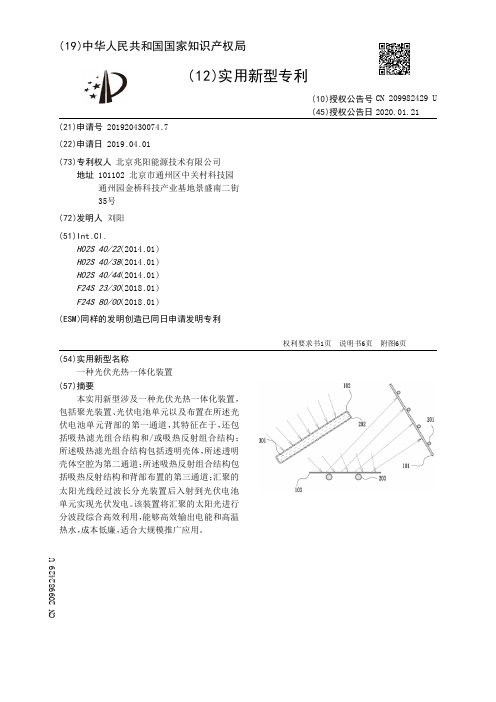

【CN209982429U】一种光伏光热一体化装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430074.7(22)申请日 2019.04.01(73)专利权人 北京兆阳能源技术有限公司地址 101102 北京市通州区中关村科技园通州园金桥科技产业基地景盛南二街35号(72)发明人 刘阳 (51)Int.Cl.H02S 40/22(2014.01)H02S 40/38(2014.01)H02S 40/44(2014.01)F24S 23/30(2018.01)F24S 80/00(2018.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种光伏光热一体化装置(57)摘要本实用新型涉及一种光伏光热一体化装置，包括聚光装置、光伏电池单元以及布置在所述光伏电池单元背部的第一通道，其特征在于，还包括吸热滤光组合结构和/或吸热反射组合结构；所述吸热滤光组合结构包括透明壳体，所述透明壳体空腔为第二通道；所述吸热反射组合结构包括吸热反射结构和背部布置的第三通道；汇聚的太阳光线经过波长分光装置后入射到光伏电池单元实现光伏发电。
该装置将汇聚的太阳光进行分波段综合高效利用，能够高效输出电能和高温热水，成本低廉，适合大规模推广应用。
权利要求书1页 说明书6页 附图6页CN 209982429 U 2020.01.21C N 209982429U权 利 要 求 书1/1页CN 209982429 U1.一种光伏光热一体化装置，包括聚光装置、光伏电池单元以及布置在所述光伏电池单元背部的第一通道，其特征在于，还包括吸热滤光组合结构和/或吸热反射组合结构；所述吸热滤光组合结构包括透明壳体，所述透明壳体空腔为第二通道；所述吸热反射组合结构包括吸热反射结构和背部布置的第三通道；汇聚的太阳光线透过所述吸热滤光组合结构后，入射到光伏电池单元或经吸热反射组合结构反射后入射到光伏电池单元，或者汇聚的太阳光线经吸热反射组合结构反射后，入射到光伏电池单元或透过所述吸热滤光组合结构后入射到光伏电池单元；所述第一通道、第二通道以及第三通道中充满流动的液体工质。
【CN209861727U】一种利用附生植物构建的立体绿化结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920401775.8(22)申请日 2019.03.28(73)专利权人 广东如春生态集团有限公司地址 510000 广东省广州市萝岗区广州开发区科学大道243号第19层(72)发明人 曾振宇 朱伟杨 李晓媚 杨其鹏 吕彩虹 邓佳 毛晶 (74)专利代理机构 广州凯东知识产权代理有限公司 44259代理人 罗丹(51)Int.Cl.A01G 9/02(2018.01)A01G 9/12(2006.01)(54)实用新型名称一种利用附生植物构建的立体绿化结构(57)摘要本实用新型涉及绿化结构技术领域，且公开了一种利用附生植物构建的立体绿化结构，包括底板，所述底板的上端固定连接有支撑管，所述支撑管的管壁上均匀设有多个横板，多个所述横板位于支撑管的管壁上呈螺旋状分布，所述横板的上端开设有种植槽，所述横板的下端固定连接有矩形套筒，所述矩形套筒内滑动连接有矩形杆，所述矩形杆的一端与支撑管的管壁固定连接，所述矩形杆的另一端穿过矩形套筒并固定连接有限位块，所述横板上开设有安装孔。
本实用新型，能够便于使用时改变支撑板的位置，而且螺旋状的结构便于种植不同的绿植，有利于绿植的生长，同时也使得绿植具有较高的观赏性。
权利要求书1页 说明书3页 附图2页CN 209861727 U 2019.12.31C N 209861727U权 利 要 求 书1/1页CN 209861727 U1.一种利用附生植物构建的立体绿化结构，包括底板(4)，其特征在于，所述底板(4)的上端固定连接有支撑管(2)，所述支撑管(2)的管壁上均匀设有多个横板(1)，多个所述横板(1)位于支撑管(2)的管壁上呈螺旋状分布，所述横板(1)的上端开设有种植槽(8)，所述横板(1)的下端固定连接有矩形套筒(10)，所述矩形套筒(10)内滑动连接有矩形杆(12)，所述矩形杆(12)的一端与支撑管(2)的管壁固定连接，所述矩形杆(12)的另一端穿过矩形套筒(10)并固定连接有限位块(13)，所述横板(1)上开设有安装孔(7)。
【CN209886237U】一种光伏组件表面积灰清理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920311900.6(22)申请日 2019.03.12(73)专利权人 西藏东旭电力工程有限公司地址 850000 西藏自治区拉萨市柳梧新区国际总部城4号楼1层胤亿众创空间17-1(72)发明人 李雨 (51)Int.Cl.B08B 1/00(2006.01)B08B 5/02(2006.01)B08B 13/00(2006.01)H02S 40/10(2014.01)(54)实用新型名称一种光伏组件表面积灰清理装置(57)摘要本实用新型公开了一种光伏组件表面积灰清理装置，属于光伏组件的清洁技术领域，其包括机架，机架上倾斜固设有光伏组件，所述机架位于光伏组件顶部的清理机构；所述清理机构包括转动连接于光伏组件吸光面两侧的双向往复丝杠，双向往复丝杠的底部固定连接有驱动双向往复丝杠转动的驱动电机，两根双向往复丝杠上共同转动连接有一根沿双向往复丝杠的轴向往复滑移的固定杆，固定杆的底部固定连接有导气杆，导气杆的底部均匀固设有多个喷头，导气杆的一端连接有风机，本实用新型具有减少光伏组件吸光面的灰尘、不影响光伏组件的发电效率的效果。
权利要求书1页 说明书4页 附图4页CN 209886237 U 2020.01.03C N 209886237U权 利 要 求 书1/1页CN 209886237 U1.一种光伏组件(3)表面积灰清理装置，包括机架(1)，机架(1)上倾斜固设有光伏组件(3)，其特征在于：所述机架(1)位于光伏组件(3)顶部的清理机构(2)；所述清理机构(2)包括转动连接于光伏组件(3)吸光面两侧的双向往复丝杠(23)，双向往复丝杠(23)的底部固定连接有驱动双向往复丝杠(23)转动的驱动电机(231)，两根双向往复丝杠(23)上共同螺纹连接有一根沿双向往复丝杠(23)的轴向往复滑移的固定杆(24)，固定杆(24)的底部固定连接有导气杆(241)，导气杆(241)的底部均匀固设有多个喷头(243)，导气杆(241)的一端连接有风机(242)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920329056.X
(22)申请日 2019.03.14
(73)专利权人 东旭新能源投资有限公司
地址 100071 北京市丰台区汽车博物馆东
路1号院2号楼6层北座722
(72)发明人 李磊
(51)Int.Cl.
A01G 9/14
(2006.01)
A01G 9/24
(2006.01)
(54)实用新型名称
光伏生态大棚及其光伏组件单元
(57)摘要
本实用新型涉及光伏生态大棚及其光伏组
件单元，属于光伏技术领域，其技术方案要点是
包括长方体框架结构的大棚本体，大棚本体的顶
端设置有多个光伏组件单元，光伏组件单元包括
光伏板，所述大棚本体的顶端设置有用于清理积
雪清理板，清理板连接有移动组件，大棚本体的
顶端开设有滑槽，滑槽内设置有与滑槽相适配的
滑块，滑块与清理板连接，移动组件带动清理板
沿大棚本体的顶端移动。本实用新型具有便于清
理积雪的效果。
权利要求书1页 说明书4页 附图5页
CN 209861782 U
2019.12.31
C
N
2
0
9
8
6
1
7
8
2
U
1.光伏生态大棚及其光伏组件单元，包括长方体框架结构的大棚本体(1)，大棚本体
(1)的顶端设置有多个光伏组件单元，光伏组件单元包括光伏板(11)，其特征在于：所述大
棚本体(1)的顶端设置有用于清理积雪的清理板(12)，清理板(12)连接有移动组件(2)，大
棚本体(1)的顶端开设有滑槽(13)，滑槽(13)内设置有与滑槽(13)相适配的滑块(121)，滑
块(121)与清理板(12)连接，移动组件(2)带动清理板(12)沿大棚本体(1)的顶端移动。
2.根据权利要求1所述的光伏生态大棚及其光伏组件单元，其特征在于：所述移动组件
(2)包括穿过清理板(12)并与清理板(12)固定连接的牵引绳(21)，大棚本体(1)的两侧分别
设置有定滑轮(22)，牵引绳(21)的两端分别绕过定滑轮(22)并向下延伸至大棚本体(1)的
下部，牵引绳(21)的两端端头处连接有收卷机构(3)。
3.根据权利要求2所述的光伏生态大棚及其光伏组件单元，其特征在于：所述收卷机构
(3)包括用于缠绕牵引绳(21)的收卷辊(31)，收卷辊(31)与大棚本体(1)转动连接，收卷辊
(31)上设置有收卷手柄(32)，收卷手柄(32)与大棚本体(1)之间设置有制动件。
4.根据权利要求3所述的光伏生态大棚及其光伏组件单元，其特征在于：所述制动件包
括制动销(3211)，收卷手柄(32)及大棚本体(1)的侧壁开设有销孔(321)，制动销(3211)插
入销孔(321)内。
5.根据权利要求1所述的光伏生态大棚及其光伏组件单元，其特征在于：所述大棚本的
一侧设置有收集箱(4)，收集箱(4)连接有喷水装置(5)，喷水装置(5)包括喷水管(51)，喷水
管(51)与收集箱(4)之间设置有水泵(52)，喷水管(51)穿过大棚本体(1)并延伸至大棚本体
(1)内部空间的顶端，喷水管(51)开设有多个喷水孔(511)。
6.根据权利要求5所述的光伏生态大棚及其光伏组件单元，其特征在于：所述收集箱
(4)的顶端滑移连接有箱盖(41)。
7.根据权利要求1所述的光伏生态大棚及其光伏组件单元，其特征在于：所述清理板
(12)的两端设置有拦截板(123)，拦截板(123)与大棚本体(1)的顶端滑移连接。
8.根据权利要求1所述的光伏生态大棚及其光伏组件单元，其特征在于：所述大棚本体
(1)的外壁设置有多个保温玻璃(14)。
9.根据权利要求8所述的光伏生态大棚及其光伏组件单元，其特征在于：所述保温玻璃
(14)为钢化玻璃。
权 利 要 求 书
1/1页
2
CN 209861782 U
