放大电路动态分析(课堂PPT)
合集下载
共射极放大电路 ppt课件
2020/12/12
9
例2-4 在共射极基本放大电路中，己知UCC=12V,RB=40kΩ ， RC=3kΩ，三极管的输出特性曲线试利用图解法求电路静态工作点。
2020/12/12
10
解：求静态基极电流
IBQ=UCC/RB=12/(40χ103)=0.3mA=30μA 在输出特性曲线簇中找到IBQ=30μA对应的曲线。 列出关于IC与UCE的线性方程式UCE=UCC-ICRC=12-3IC。 画出直流负载线MN。 确定静态工作点Q 直流负载线MN与IBQ所在的输出特性曲 线的交点Q即为静态工作点 IBQ=30μA, ICQ≈2mA，UCEQ ≈ 6V。
交流负载线。
交流通路
17
总结
对于直流负载线，无论输出端接否RL， VCE=VCC－ICRc ，斜率为 -1/RC
共射极放大电路
对于交流负载线， 输出端接有RL ，交流负载线斜率为 -1╱(Rc ‖ RL)，且经过Q点； 输出端没接RL ，交流负载线斜率为 -1╱Rc ，为直流负载线。
2020/12/12
18
(1)根据 vi 在输入特性曲线上求 iB
iB /u A
iB /u A
60 40
20 IBQ
Q` Q Q ``
t
v B E/V
v B E/V
(2)根据 iB 在输出特性曲线上求 iC和vCE
iC /m A 交 流 负 载 线
iC /m A
Q`
60uA
Q
40uA
ICQ
Q `` 20uA
t
v C E/V
2020/12/12
16
2. 动态工作情况的图解分析
1） 令交流R'通L=路RL及∥交R流c，负载线 由交交流流通负路得载纯电交阻流。负载线：
单管放大电路 ppt课件
第2章 晶体管放大器电路
2020/12/2
1
内容提要
晶体管放大器电路是模拟电子技术课程的基础 部分。本章介绍了单管放大器、多级放大器电路、 负反馈放大器电路、射极跟随器、差动放大器、 OTL低频功率放大器、单调谐放大器、双调谐回路 谐振放大器的工作原理、主要性能指标、特性以及 计算机仿真设计方法。
20
图2.1.4 Potentiometer对话框
2020/12/2
21
调整图2.1.1中的电位器RP确定静态工作点。电 位器RP旁标注的文字“Key=a”表明按动键盘上 a键，电位器的阻值按5％的速度减少：若要增 加，按动Shin+a键，阻值将以5％的速度增加。 电位器变动的数值大小直接以百分比的形式显 示在一旁。启动仿真电源开关，反复按键盘上 的a键。双击示波器图标，观察示波器输出波形 如图2.1.5（节点8的波形）所示。
2020/12/2
7
uo ui
图2.1.1电阻分压式工作点稳定放大电路
2020/12/2
8
在图2.1.1电路中，当流过偏置电阻RB11和RB12 的
电流远大于晶体管的基极电流IB时（一般5～10倍）， 则它的静态工作点可用下式估算
UB
RB1 RB1RB2
VCC
IE
UB
UBE RE
IC
2020/12/2
9
UCE＝VCC－IC（RC＋RE）
电压放大倍数： Au βRCr/b/eRL
输入电阻： Ri＝RB11 // RB12 // rbe 式中rbe为三极管基极与发射极之间的电阻
输出电阻 RO≈RC
2020/12/2
10
由于电子器件性能的分散性比较大，因此在 设计和制作晶体管放大电路时，离不开测量和调 试技术。在设计前应测量所用元器件的参数，为 电路设计提供必要的依据，在完成设计和装配以 后，还必须测量和调试放大器的静态工作点和各
2020/12/2
1
内容提要
晶体管放大器电路是模拟电子技术课程的基础 部分。本章介绍了单管放大器、多级放大器电路、 负反馈放大器电路、射极跟随器、差动放大器、 OTL低频功率放大器、单调谐放大器、双调谐回路 谐振放大器的工作原理、主要性能指标、特性以及 计算机仿真设计方法。
20
图2.1.4 Potentiometer对话框
2020/12/2
21
调整图2.1.1中的电位器RP确定静态工作点。电 位器RP旁标注的文字“Key=a”表明按动键盘上 a键，电位器的阻值按5％的速度减少：若要增 加，按动Shin+a键，阻值将以5％的速度增加。 电位器变动的数值大小直接以百分比的形式显 示在一旁。启动仿真电源开关，反复按键盘上 的a键。双击示波器图标，观察示波器输出波形 如图2.1.5（节点8的波形）所示。
2020/12/2
7
uo ui
图2.1.1电阻分压式工作点稳定放大电路
2020/12/2
8
在图2.1.1电路中，当流过偏置电阻RB11和RB12 的
电流远大于晶体管的基极电流IB时（一般5～10倍）， 则它的静态工作点可用下式估算
UB
RB1 RB1RB2
VCC
IE
UB
UBE RE
IC
2020/12/2
9
UCE＝VCC－IC（RC＋RE）
电压放大倍数： Au βRCr/b/eRL
输入电阻： Ri＝RB11 // RB12 // rbe 式中rbe为三极管基极与发射极之间的电阻
输出电阻 RO≈RC
2020/12/2
10
由于电子器件性能的分散性比较大，因此在 设计和制作晶体管放大电路时，离不开测量和调 试技术。在设计前应测量所用元器件的参数，为 电路设计提供必要的依据，在完成设计和装配以 后，还必须测量和调试放大器的静态工作点和各
共射极放大电路 ppt课件
2、启发、提出问题 （1）放大电路设置静态工作点的目的是为了避免产生非线 性失真，那么如何设置静态工作点才能避免非线性失真呢？ （2）放大器的主要功能是放大信号，那怎样计算放大器的 放大能力呢？
ppt课件
3
教学内容及过程 一. 用图解分析法确定静态工作点
请同学们根据视频中的实验实物图，画出共射极基本放大 电路的电路图
ppt课件
14
2. 动态工作情况的图解分析
1） 令交流R'通L=路R及L∥交R流c，负载线 由交交流流通负路得载纯电交阻流。负载线：
uo= -ic (Rc //RL)
又 uo= UCC - UCEQ ic= iC - ICQ
交流负载线是有 U交点CC 流的- U输 运CEQ入 动= 信 轨-(iC号 迹- I时。CQ工) R作L
首先画出直流通路直流通路教学内容及过程请同学们根据视频中的实验实物图画出共射极基本放大电路的电路图对于一个给定的放大电路来说该方程为一线性方程式可以在uce坐标系中画出这条直线即直流负载线斜率为1r图解分析放大器的静态工作点的步骤可归纳为
共射极基本放大电路分析
教学内容：共发射极基本放大电路中的“图解分析法” （分析静态工作点、电压放大倍数。）
iB/uA
iB/uA
60 40
20 IBQ
Q` Q Q``
t
vBE/V
vBE/V
(2)根据 iB 在输出特性曲线上求 iC和vCE
iC/mA 交流负载线
iC/mA
Q`
60uA
Q
40uA
ICQ
Q`` 20uA
t
vC E/V
vC E/V
VBEQ t
VC EQ t
设输入 vi = 0.02 sint (V) 的交流小信号
ppt课件
3
教学内容及过程 一. 用图解分析法确定静态工作点
请同学们根据视频中的实验实物图，画出共射极基本放大 电路的电路图
ppt课件
14
2. 动态工作情况的图解分析
1） 令交流R'通L=路R及L∥交R流c，负载线 由交交流流通负路得载纯电交阻流。负载线：
uo= -ic (Rc //RL)
又 uo= UCC - UCEQ ic= iC - ICQ
交流负载线是有 U交点CC 流的- U输 运CEQ入 动= 信 轨-(iC号 迹- I时。CQ工) R作L
首先画出直流通路直流通路教学内容及过程请同学们根据视频中的实验实物图画出共射极基本放大电路的电路图对于一个给定的放大电路来说该方程为一线性方程式可以在uce坐标系中画出这条直线即直流负载线斜率为1r图解分析放大器的静态工作点的步骤可归纳为
共射极基本放大电路分析
教学内容：共发射极基本放大电路中的“图解分析法” （分析静态工作点、电压放大倍数。）
iB/uA
iB/uA
60 40
20 IBQ
Q` Q Q``
t
vBE/V
vBE/V
(2)根据 iB 在输出特性曲线上求 iC和vCE
iC/mA 交流负载线
iC/mA
Q`
60uA
Q
40uA
ICQ
Q`` 20uA
t
vC E/V
vC E/V
VBEQ t
VC EQ t
设输入 vi = 0.02 sint (V) 的交流小信号

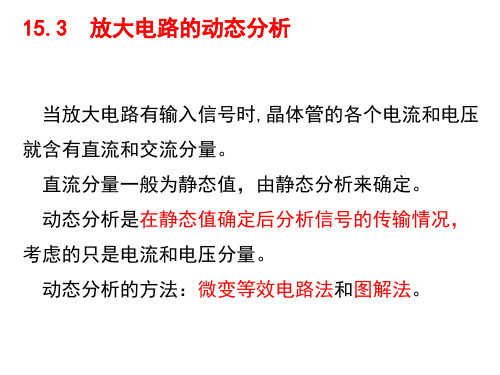

15.3放大电路的动态分析
iC
iC
iB
ic
IC
ib
IB
t
uCE
t
可输出
的最大
不失真
信号
t
uo
Q点过低，信号进入截止区 iC
iC
ic
IC
iB ib
IB
t
称为截止失真
t
uCE
t
t
uo
uo波形
Q点过高，信号进入饱和区
iC iC
IC
ic
t
uCE
t
t
uo 称为饱和失真
三. 静态工作点的稳定
温度对静态工作点的影响
对于前面的电路（固定偏置电路）而言，
15.3 放大电路的动态分析
当放大电路有输入信号时,晶体管的各个电流和电压 就含有直流和交流分量。
直流分量一般为静态值，由静态分析来确定。 动态分析是在静态值确定后分析信号的传输情况， 考虑的只是电流和电压分量。 动态分析的方法：微变等效电路法和图解法。
15.3.1 微变等效电路法
微变等效电路：把非线性元件晶体管所组成的放大电路 等效为一个线性电路，即把晶体管线性化，等效为一个 线性元件。 线性化条件：晶体管工作在小信号（微变量）情况下， 在静态工作点附近小范围内用直线段近似的代替晶体管 的特性曲线。
+VCC IC Cb2
T
+
IE RL
u o
-
（1） 结 构及工作 原理
+
选I2=（5~10）IB ∴I1 I2
UB
R b2 Rb1 Rb2
VCC
Rb1
Cb1
+
+
ui Rb2
-
+
分压型共发射极放大电路PPT课件
RB
重时将使放大电路不能正 常工作，其中影响最大的
IC = IB
IB固定，称固定 偏置放大电路
完整编是辑pp温t 度的变化。
2
一、温度对静态工作点的影响
在固定偏置放大电路中，当温度升高时，
UBE、 、 ICBO 。
IC βI B ICEO
β
UCC U BE RB
(1
β
) I CBO
上式表明，当UCC和 RB一定时， IC与 UBE、
完整编辑ppt
10
谢谢大灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
完整编辑ppt
12
以及 ICEO 有关，而这三个参数随温度而变化。
温度升高时， IC将增加完，整编使辑ppQt 点沿负载线上移。 3
一、温度对静态工作点的影响
iC
温度升高时，输
出特性曲线上移
Q´ Q
结论：
当温度升高时， IC将增加， 使Q点沿负载线上移，容易使
晶体管 T进入饱和区造成饱和
失真，甚至引起过热烧坏三极
b
Ib
RC
RL
• Uo
完整编辑ppt
8
分压式偏置电路的微变等效电路
四、动态分析—输入电阻、输出电阻和电压增益
Ui
rbe
I• b
RB1
RB2
Ib
RC
RL
• Uo
分压式偏置电路的微变等效电路
r = be
200
+
26mV ICmA
Au= -RrCb//eRL
ri
=
RB1
//
RB2
//
r 完整编辑ppt be
2.4静态工作点稳定的共射极放大电路
重时将使放大电路不能正 常工作，其中影响最大的
IC = IB
IB固定，称固定 偏置放大电路
完整编是辑pp温t 度的变化。
2
一、温度对静态工作点的影响
在固定偏置放大电路中，当温度升高时，
UBE、 、 ICBO 。
IC βI B ICEO
β
UCC U BE RB
(1
β
) I CBO
上式表明，当UCC和 RB一定时， IC与 UBE、
完整编辑ppt
10
谢谢大灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
完整编辑ppt
12
以及 ICEO 有关，而这三个参数随温度而变化。
温度升高时， IC将增加完，整编使辑ppQt 点沿负载线上移。 3
一、温度对静态工作点的影响
iC
温度升高时，输
出特性曲线上移
Q´ Q
结论：
当温度升高时， IC将增加， 使Q点沿负载线上移，容易使
晶体管 T进入饱和区造成饱和
失真，甚至引起过热烧坏三极
b
Ib
RC
RL
• Uo
完整编辑ppt
8
分压式偏置电路的微变等效电路
四、动态分析—输入电阻、输出电阻和电压增益
Ui
rbe
I• b
RB1
RB2
Ib
RC
RL
• Uo
分压式偏置电路的微变等效电路
r = be
200
+
26mV ICmA
Au= -RrCb//eRL
ri
=
RB1
//
RB2
//
r 完整编辑ppt be
2.4静态工作点稳定的共射极放大电路

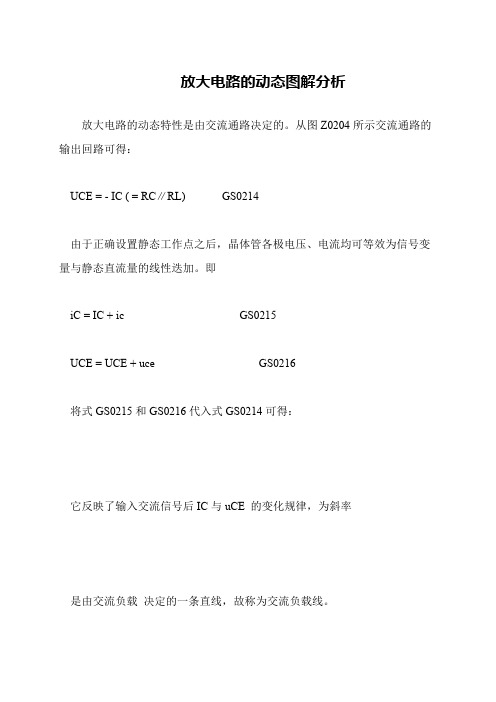

放大电路的动态图解分析
放大电路的动态图解分析
放大电路的动态特性是由交流通路决定的。从图 Z0204 所示交流通路的 输出回路可得： UCE = - IC ( = RC∥RL) GS0214 由于正确设置静态工作点之后，晶体管各极电压、电流均可等效为信号变 量与静态直流量的线性迭加。即 iC = IC + ic GS0215 UCE = UCE + uce GS0216 将式 GS0215 和 GS0216 代入式 GS0214 可得： 它反映了输入交流信号后 IC 与 uCE 的变化规律，为斜率 是由交流负载 决定的一条直线，故称为交流负载线。
因为交流信号为零的瞬时，放大电路处于静态，所以，交流负载线必然通 过 Q 点。如图 Z0208。
放大电路的动态特性是由交流通路决定的。从图 Z0204 所示交流通路的 输出回路可得： UCE = - IC ( = RC∥RL) GS0214 由于正确设置静态工作点之后，晶体管各极电压、电流均可等效为信号变 量与静态直流量的线性迭加。即 iC = IC + ic GS0215 UCE = UCE + uce GS0216 将式 GS0215 和 GS0216 代入式 GS0214 可得： 它反映了输入交流信号后 IC 与 uCE 的变化规律，为斜率 是由交流负载 决定的一条直线，故称为交流负载线。
因为交流信号为零的瞬时，放大电路处于静态，所以，交流负载线必然通 过 Q 点。如图 Z0208。
放大电路的基本原理和分析方法(共20张PPT)
U0=
四、最大输出幅度
1.定义：放大电路输出的电压（或电流）的幅值能够达到的最大限度一般 用电压的有效值表示。
五、最大输出功率与效率
1.最大输出功率：表示在输出波形基本不失真的情况下，能够向负载提供的最大 输出功率，用Pom表示。 2.指放大电流的最大输出功率Pom与直流电源消耗的功率Pv之比，即
3.为了最终在电路的输出端能够得到放大了的信号在输出回路中，应使集电极电流的 变化能够引起集电极电压的变化，即在输出回路中要有电阻Rc。
五、电路的改进
1.改进的原因：（1)原来的电路不经济不实用
（2)交流，直流电路混杂不便分析。
2.改进措施：（1)将输入电压UI通过一个电容C1接到三极管的基极，的
另一端接放大电路的公共端。
η＝ Pom/ Pv
六、失真系数
定义：各次谐波总量与基波分量之比，即
七、通频带
D=√B22+B32+····/B1 (B1,B2,B3····分别为输出信号的基波、
二次谐波、三次谐波····的幅值）
定义：放大倍数下降到中频放大倍数的0.707倍的两点所限定的频率范 围。
1.4放大电路的基本分析方法
Rb
C1
＋
UI
_
RC C2
T
2.静态电路的画法 （1)电容在直流通路中相当于开路
（电感在直流通路中相当于短路）
+VCC
+
U0
_
在画直流通路时，电容c1左边的部分相当于断开、c2右边的部 分也相当于断开，去掉断开的部分则直流通路就画出来了如图
Rb
IBQ
RC
ICQ
T
+
VCEQ
-
+VCC
四、最大输出幅度
1.定义：放大电路输出的电压（或电流）的幅值能够达到的最大限度一般 用电压的有效值表示。
五、最大输出功率与效率
1.最大输出功率：表示在输出波形基本不失真的情况下，能够向负载提供的最大 输出功率，用Pom表示。 2.指放大电流的最大输出功率Pom与直流电源消耗的功率Pv之比，即
3.为了最终在电路的输出端能够得到放大了的信号在输出回路中，应使集电极电流的 变化能够引起集电极电压的变化，即在输出回路中要有电阻Rc。
五、电路的改进
1.改进的原因：（1)原来的电路不经济不实用
（2)交流，直流电路混杂不便分析。
2.改进措施：（1)将输入电压UI通过一个电容C1接到三极管的基极，的
另一端接放大电路的公共端。
η＝ Pom/ Pv
六、失真系数
定义：各次谐波总量与基波分量之比，即
七、通频带
D=√B22+B32+····/B1 (B1,B2,B3····分别为输出信号的基波、
二次谐波、三次谐波····的幅值）
定义：放大倍数下降到中频放大倍数的0.707倍的两点所限定的频率范 围。
1.4放大电路的基本分析方法
Rb
C1
＋
UI
_
RC C2
T
2.静态电路的画法 （1)电容在直流通路中相当于开路
（电感在直流通路中相当于短路）
+VCC
+
U0
_
在画直流通路时，电容c1左边的部分相当于断开、c2右边的部 分也相当于断开，去掉断开的部分则直流通路就画出来了如图
Rb
IBQ
RC
ICQ
T
+
VCEQ
-
+VCC
第四讲放大电路的动态分析
第四讲放大电路的动态分析复习交流放大电路的分析方法静态分析的方法：1、估算法2、图解法2、图解法15.3放大电路的动态分析15.3.1微变等效电路法15.3.1微变等效电路法2、动态分析图解法2、动态分析图解法15.3.2非线性失真作业习题15.3.415.3.51、共发射极放大电路的组成+UCCRSesRBRCC1C2T+++–RLui+–uo+–++–uBEuCE–iCiBiE符号规定UA大写字母、大写下标，表示直流分量（静态值）uA小写字母、大写下标，表示交直流量（瞬时值）ua小写字母、小写下标，表示交流分量（瞬时值）uAua交直流量交流分量tUA直流分量静态：放大电路无信号输入（ui=0）时的工作状态。
静态分析：确定放大电路的静态值。
——静态工作点Q：IB、IC、UCE。
交流放大电路有静态分析和动态分析两种方法。
动态：放大电路有信号输入（ui?0）时的工作状态。
动态分析:计算电压放大倍数Au、输入电阻ri、输出电阻ro等。
直流通路直流通路用来计算静态工作点Q(IB、IC、UCE)对直流信号电容C可看作开路（即将电容断开）断开断开+UCCRBRCT++–UBEUCE–ICIBIE+UCCRSesRBRCC1C2T+++–RLui+–uo+–++–uBEuCE–iCiBiE直流通路：无信号时电流（直流电流）的通路1）直流通路估算IB2）由直流通路估算UCE、IC+UCCRBRCT++–UBEUCE–ICIBUCE=UCC–ICRC1、估算法UCE/VIC/mAQUCEIC用作图的方法确定静态值步骤：1.用估算法确定IB2.由输出特性确定IC和UCEUCE=UCC–ICRC 直流负载线方程?直流负载线斜率ICQUCEQUCCUCE/VIC/mA直流负载线Q由IB确定的那条输出特性与直流负载线的交点就是Q点ORBRCuiuORLRSes++–+––XC?0，C可看作短路。
忽略电源的内阻，电源的端电压恒定，直流电源对交流可看作短路。
第二章放大电路分析基础PPT学习教案
b).三极管各极电流、电压的瞬时波形中，只有交流分量才 能反映输入信号的变化，因此，需要放大器输出的是交流 量。
c).将输出与输入的波形对照，可知uo比ui幅度放大且相位 相反。通常称这种波形关系为反相或倒相。
第28页/共124页
放大电路的非线性失真
1.由三极管特性曲线的非线性引起的失真
iB Q
图2-5（a）
第13页/共124页
iC /mA
4
80 µA
3
60 µA
静态工作点
40 µA
2
Q
20 µA
1
M iB = 0 µA
0
2
4
6
8
10 12
uCE /V
图2-5（b）
由 Q 点确定静态值为： IBQ = 40 µA ，ICQ = 2 mA，UCEQ = 6 V.
第14页/共124页
电路参数对静态工作点的影响
图 2－ 1 基 本 共 射 极放大 电路
第3页/共124页
➢RC：其作用是将集电极电流的变化转换成集－射电压的变换， 以实现电压放大。同时电源UCC通过RC加到三极管上，使三极管 获得合适的工作电压，所以也起直流负载的作用。
➢C1、C2：耦合电容，作用是“隔离直流，传送交流” 。一般用电 解电容，连接时电容的正极接高电位，负极接低电位。
ICQ
O
tO
O
t
Q UCEQ
uCE/V uCE/V
uo = uce
第31页/共124页
解决方法：
将输入回路中的基极偏置电阻Rb减小， 以增大IBQ、ICQ，从而使静态工作点Q上移， 保证在输入信号的整个周期内，三极管工作 在输入特性的线性部分，便可解决截止失真 问题。
c).将输出与输入的波形对照，可知uo比ui幅度放大且相位 相反。通常称这种波形关系为反相或倒相。
第28页/共124页
放大电路的非线性失真
1.由三极管特性曲线的非线性引起的失真
iB Q
图2-5（a）
第13页/共124页
iC /mA
4
80 µA
3
60 µA
静态工作点
40 µA
2
Q
20 µA
1
M iB = 0 µA
0
2
4
6
8
10 12
uCE /V
图2-5（b）
由 Q 点确定静态值为： IBQ = 40 µA ，ICQ = 2 mA，UCEQ = 6 V.
第14页/共124页
电路参数对静态工作点的影响
图 2－ 1 基 本 共 射 极放大 电路
第3页/共124页
➢RC：其作用是将集电极电流的变化转换成集－射电压的变换， 以实现电压放大。同时电源UCC通过RC加到三极管上，使三极管 获得合适的工作电压，所以也起直流负载的作用。
➢C1、C2：耦合电容，作用是“隔离直流，传送交流” 。一般用电 解电容，连接时电容的正极接高电位，负极接低电位。
ICQ
O
tO
O
t
Q UCEQ
uCE/V uCE/V
uo = uce
第31页/共124页
解决方法：
将输入回路中的基极偏置电阻Rb减小， 以增大IBQ、ICQ，从而使静态工作点Q上移， 保证在输入信号的整个周期内，三极管工作 在输入特性的线性部分，便可解决截止失真 问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ri Ri Rs
Av
3
(3)输出电阻Ro 放大电路负载开路时从输出端看进去的等效电阻。
输出电阻Ro的大小，反映了放大电路带负载的能 力。Ro越小，则放大电路带负载能力越强，电路 输出越接近恒压源输出。
VO VOO IO RO
Vo
Voo
Ro =0 Ro小
开路输出电压Voo
Ro大
Io
放大电路负载特性
动态输出电阻rce并联组成。
10
iC
iC'
iC''
iB
vCE rce
动态输出电阻rce一般很大，通常可以忽略。
11
在应用三极管低频小信号模型时应注意：
①只适用于低频小信号下。
②讨论的是变化量或交流分量，不允许出现直流量或瞬时
量符号。
③微变参数，与Q点有关，不是固定常数。
④电流源“βΔiB” 方向和大小由ΔiB决定。
r Δ vCE 0
be
13
②h12是输入端交流开路时的电压反馈系数
h12
vBE vCE
iB 0
h12输出电压的变化对输入端电 压的变化的影响，可忽略不计。
③h21是输出端交流短路时的电流放大系数
h21
iC iB
vCE 0
④h22是输入端交流开路时的输出电导
h22
iC vCE
iB 0
1 rce
截止失真：由于进入截止区而产生的失真。 饱和失真：由于进入饱和区而产生的失真。
7
➢ 符号表示
• 大写大下标：直流量，如IB、 IBQ、VCEQ。
• 小写小下标：交流量，如ib、 vce、vi、vo。
• 小写大下标：瞬时量，如iB、 vCE。
• 大写小下标：交流量的有效值、峰值或
峰峰值，如Ib、Vo、 Vom 、 Vopp。
1 rds
dvDS
VDD
iDS
iD'
1
id gm vgs rds vds
g+
vgs
s-
+d
v gm vgs ds
-s
15
输入回路：由于场效应管的栅极电流为零，输入回路栅极源 极之间可用开路来等效。
输出回路：受控电流源“gmΔvGS”和动态电阻rds并联。
gm：低频跨导，它表征了ΔvGS对ΔiD的控制能力。 rds：输出电阻（动态电阻），通常可忽略。 受控电流源方向：对6种类型FET都适用。
通频带越宽，表明放大电路对不同频率信号的适应能力越强。
如对于扩音机电路，其通频带应大于音频范围(20Hz~20kHz)。
上限频率：fH
下限频率：fL 通频带：
BW
fH
fL
f
6
H
(5)最大不失真输出幅度
最大不失真输出幅度是放大电路在输出波形不产 生非线性失真的条件下，所能提供的最大输出电 压(或输出电流)的峰值，用Vom (或Iom)表示。
Ap (dB) 10 lgPo Pi
当用于电压增益时 ：
Av (dB) 10 lg(Vo2 /Vi2 ) 20 lgVo Vi
“ 0dB” 相当于 Av＝1；
“20dB”相当于 Av＝10；
“40dB”相当于 Av＝100；
“-20dB”相当于Av＝0.1 ；
“-40dB”相当于Av＝0.01 ； … … 2
9
(2) 输出回路，集电极电流的变化ΔiC可以看作ΔiB 和ΔvCE分别单独变化时引起的。
①当vCE＝VCEQ不变时，
iC' iB
②当iB＝IBQ＋ΔiB不变时,
rce
vCE iC''
1 tg
iC''
vCE rce
当ΔiB和ΔvCE同时作用时，
iC iC' iC'' iB
vCE rce
所以，输出回路c-e间的模型由受控电流源“βΔiB”和c-e间
第2章 放大电路的动态分析
2.2.1 放大电路能力。最常用的是电压增益：
Av
Vo Vi
开路电压增益：负载开路（即RL=∞）时的电
压增益。
Avo
Voo Vi
源电压增益： Avs
Vo Vs
1
分贝
增益常用分贝（dB)作为单位，1分贝＝1/10贝 尔，源于功率增益的对数：
16
2.2.3 放大电路的动态分析
动态分析是在放大电路的交流通路基础上，假定放 大器件工作在线性放大区内，利用其小信号模型建 立放大电路的等效电路，然后计算电路的电压放大 倍数、输入电阻、输出电阻等动态性能指标。
交流通路 ： 是指放大电路在输入信号作用下，与
信号电流和信号电压相关的通路，仅用于研究电路 的动态性能指标。
➢ 交流通路的画法
4
输出电阻Ro的确定：
①分析电路时采用在输 出端反加等效信号源 的方法。
②在实验室采用测量的 方法。
Ro
Vo'
I
' o
Vs 0 RL
Vo
RL Ro RL
Voo
Ro
Voo V0
1RL
5
(4)通频带
当放大电路的信号频率很低或很高时，由于电路中 存在的电抗元件以及晶体管的结电容和极间电容的 影响，放大电路的电压放大倍数在低频段或高频段 都要降低，只有在中频段范围内放大倍数为常数。
(2)输入电阻Ri
输入电阻Ri是从放大电路输入端看进去的等效电阻， 定义为输入电压与输入电流之比。
Ri
Vi Ii
输入电阻反映了放大电路从信号源所汲取电压的能力。
Ri越大，则信号源内阻上的压降越小，放大电路所得 到的输入电压越接近信号源电压。
输入电阻影响源电压增益
Avs
Vo Vs
Vo Vi
Vi Vs
由于四个参数的量纲不同，故称混合参数（H参数）
模型。当忽略h12时，H参数等效模型与小信号模型
是相同的。
14
二、场效应管的低频小信号模型
VDD/Rd iDS iD
iD' Q’
Q
iD f (vGS , vDS )
diD
iD vGS
dv vDS 常数 GS
iD vDS
dv vGS 常数
DS
gm
dvGS
例：vCE 8 3sin t V
瞬时量
VCEQ＝8 V vce 3sin t V vo
Vce Vo 3 / 2 V
直流量(静态分量) 交流量(动态分量) 交流分量的有效值
Vcem Vom 3 V
峰值
8
2.2.2 半导体三极管和场效应管的低频小信号模 型
一、三极管的低频小信号模型
(1)输入回路b-e之间等效为一动态电阻rbe 。
无论对NPN型或PNP型都是如此。
⑤rbe可用公式估算 rbe rbb' (1
： )
VT I EQ
rbb′约为100~300Ω VT＝26mV
12
➢ 由网络方程导出模型ΔvBE=h11ΔiB+h12ΔvCE
ΔiC=h21ΔiB+h22ΔvCE
①h11是输出端交流短路时的输入电阻
h11
Δ vBE Δ iB
