用矢量控制原理的异步电动机在线监测与故障诊断方法——原理分析

合集下载

基于矢量控制系统的异步电机在线参数辨识研究的开题报告

基于矢量控制系统的异步电机在线参数辨识研究的开题报告

基于矢量控制系统的异步电机在线参数辨识研究的
开题报告
一、研究背景
异步电机在工业控制系统中具有广泛的应用,其控制系统一般采用矢量控制系统,可以实现高效率和高精度的运动控制。

然而,异步电机的参数通常需要进行在线辨识才能保证其性能和稳定性。

因此,本研究拟从矢量控制系统的角度,研究异步电机在线参数辨识方法,为实际工业控制系统中异步电机的应用提供有效的技术支持。

二、研究内容
本研究拟从以下几个方面展开:
1. 矢量控制系统的基本原理及优势
矢量控制系统是异步电机控制中的一种高效率、高精度的运动控制方法,本研究将从其基本原理、特点及优势等方面进行分析,为后续的研究奠定基础。

2. 异步电机在线参数辨识的常用方法
异步电机在线参数辨识是异步电机控制的关键技术之一,常见的方法包括基于模型参考自适应控制、基于神经网络的方法、基于模糊神经网络的方法等。

本研究将对这些方法进行详细的介绍、分析和比较,为实际工业控制系统中异步电机的应用提供技术支持。

3. 异步电机在线参数辨识的仿真实验
本研究将采用MATLAB/Simulink等仿真软件,对异步电机在线参数辨识方法进行仿真实验,验证其有效性和可行性。

采用不同的参数辨识方法,比较其仿真结果的稳定性、精度、鲁棒性等,为实际应用提供依据。

三、研究意义
本研究将为异步电机控制系统的实际应用提供有效的技术支持,通过研究矢量控制系统和异步电机在线参数辨识方法,为提高电机运动控制的效率和精度,降低能耗和运行成本,增强设备的可靠性和稳定性等方面提供技术保障。

异步电动机的状态监测与故障诊断技术综述

异步电动机的状态监测与故障诊断技术综述

异步电动机的状态监测与故障诊断技术综

异步电动机是工业生产中常用的一种电动机,其具有结构简单、可靠性高、维护成本低等优点,因此被广泛应用于各种机械设备中。

然而,由于其工作环境复杂,使用寿命长,容易出现各种故障,因此需要对其进行状态监测与故障诊断。

异步电动机的状态监测主要包括振动、温度、电流、功率因数等方面的监测。

其中,振动是最常用的一种监测方式,通过振动传感器对电动机的振动进行监测,可以判断电动机的运行状态是否正常。

温度监测可以通过温度传感器对电动机的温度进行监测,可以判断电动机是否存在过热等问题。

电流监测可以通过电流传感器对电动机的电流进行监测,可以判断电动机是否存在过载等问题。

功率因数监测可以通过功率因数仪对电动机的功率因数进行监测,可以判断电动机是否存在功率因数低等问题。

异步电动机的故障诊断主要包括轴承故障、绕组故障、转子故障等方面的诊断。

其中,轴承故障是最常见的一种故障,可以通过振动信号分析、声音信号分析等方式进行诊断。

绕组故障可以通过电流信号分析、绝缘电阻测试等方式进行诊断。

转子故障可以通过电流信号分析、转子电阻测试等方式进行诊断。

异步电动机的状态监测与故障诊断技术是保障电动机正常运行的重要手段,可以有效地提高电动机的可靠性和使用寿命,降低维护成
本,对于工业生产具有重要的意义。

异步电机在线监测

异步电机在线监测

异步电机在线监测和故障诊断的研究摘要:本文针对异步电机的典型故障特征,结合定子电流频谱法,对FFT分析方法在异步电机稳态情况下故障诊断技术和小波包分析方法在异步电机故障诊断技术进行了深入地研究,并通过理论分析和仿真实验验证了诊断方法的正确性与可行性。

关键词:异步电机、傅里叶变换、小波包分析Abstract:Aim at the fault feature of the asynchronous motors,Combing with the theory of stator current spectroscopic analysis,this paper study the Fast Fourier Transform diagnosis technology of fault feature of the asynchronous motors in stable state in deeply,and study the Wavelet Packet transform diagnosis technology of fault feature of the asynchronous motors ,these methods are all proved true and necessary through the theory analysis and simulating experiments.Key Word:asynchronous motor,Fourier Transform,Wavelet Packet1 选题的意义及国内外研究现状1.1选题的目的及意义现代工业生产及我们的日常生活,几乎离不开各种各样的电机。

异步电机因其结构简单、坚固耐用、控制简单、使用方便以及能适用于各种复杂的工作环境而广泛应用于人类社会的生产和生活中,是一种用量最大、覆盖面最广的电机。

在实际运行中,异步电机的故障不仅会损坏电机本身,而且会影响整个生产系统,甚至会危及人身安全,造成巨大的经济损失和恶劣的社会影响。

基于矢量控制的异步电机速度检测方法的研究

基于矢量控制的异步电机速度检测方法的研究

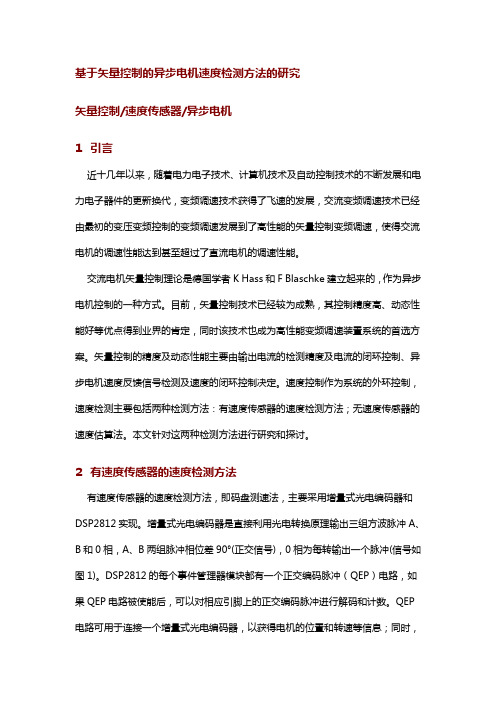

基于矢量控制的异步电机速度检测方法的研究矢量控制/速度传感器/异步电机1引言近十几年以来,随着电力电子技术、计算机技术及自动控制技术的不断发展和电力电子器件的更新换代,变频调速技术获得了飞速的发展,交流变频调速技术已经由最初的变压变频控制的变频调速发展到了高性能的矢量控制变频调速,使得交流电机的调速性能达到甚至超过了直流电机的调速性能。

交流电机矢量控制理论是德国学者K Hass和F Blaschke建立起来的,作为异步电机控制的一种方式。

目前,矢量控制技术已经较为成熟,其控制精度高、动态性能好等优点得到业界的肯定,同时该技术也成为高性能变频调速装置系统的首选方案。

矢量控制的精度及动态性能主要由输出电流的检测精度及电流的闭环控制、异步电机速度反馈信号检测及速度的闭环控制决定。

速度控制作为系统的外环控制,速度检测主要包括两种检测方法:有速度传感器的速度检测方法;无速度传感器的速度估算法。

本文针对这两种检测方法进行研究和探讨。

2有速度传感器的速度检测方法有速度传感器的速度检测方法,即码盘测速法,主要采用增量式光电编码器和DSP2812实现。

增量式光电编码器是直接利用光电转换原理输出三组方波脉冲A、B 和0相,A、B两组脉冲相位差90°(正交信号),0相为每转输出一个脉冲(信号如图1)。

DSP2812的每个事件管理器模块都有一个正交编码脉冲(QEP)电路,如果QEP电路被使能后,可以对相应引脚上的正交编码脉冲进行解码和计数。

QEP电路可用于连接一个增量式光电编码器,以获得电机的位置和转速等信息;同时,每个事件管理器还具有捕获单元,能够捕捉到捕获单元外部引脚上的跳变,当输出引脚检测到特定的跳变时,通用定时器的值将被捕获并存入到相关的寄存器中,根据前后两次捕获的值,便可计算出电机的转速信息。

图1增量式光电编码器输出信号根据增量式光电编码器输出信号状态和DSP2812内部的捕获单元及正交编码脉冲电路功能,可将测速方法分为测频法和测周法:(1)测频法由增量式光电编码器输出的A、B相信号及DSP2812内部的正交编码电路(QEP)来实现,采用正交编码电路测量电机转速时,首先正确的设置DSP2812内部的寄存器,然后在固定的时间间隔内读取定时器的计数值,根据两次读取值之间的差可以计算出这段时间内电机转过了多少圈,由此计算出电机的转速。

浅谈异步电动机状态监测与故障诊断

浅谈异步电动机状态监测与故障诊断

浅谈异步电动机状态监测与故障诊断摘要:异步电动机因其具有较高的性价比及良好的环境适应性,在电力系统及各种工业生产中被作为主要的动力设备而得到了广泛的应用。

异步电动机的运行状况直接影响到工业生产的正常进行。

一旦发生严重故障,不仅电机自身将损坏, 还将导致整个工业生产的中断。

基于上述□的所进行的异步电动机状态监测及故障诊断技术的研究也是十分必要的。

关键词:异步电动机,状态监测,故障诊断引言通梢地说,状态监测就是给机器体检,故障诊断就是给机器看病。

医生给病人看病,首先是进行体征检查,例如先查体温,再进行验血、X光、心电图、B超、其至CT等各种理化检验,然后根据检查结果和病史,利用医生的知识及经验,对病情做出诊断。

对机器故障的诊断,类似于医生看病,首先对机器的状态进行监测,例如先看振动值,再进行频谱、波形、轴心轨迹、趋势、波徳图等各种检测分析,然后结合设备的原理、结构、历史状况等,利用专业人员的知识及经验,对故障进行综合分析判断。

1滚动轴承故障振动的诊断方法异步电动机的常见故障主要可以分为定子故障、转子故障及轴承故障。

其中轴承故障占70%以上,如果我们有办法对轴承情况能实时进行监测,那么异步电动机故障率会大大减低。

滚动轴承状态监测和故障诊断的方法有多种,例如振动分析法、油液分析法(磁性法、铁谱法、光谱法)、声发射分析法、光纤诊断法等。

各种方法都有自己的特点,其中振动分析法以其实用和相对简单方便,应用最为广泛,以下仅介绍振动信号分析法。

滚动轴承不同于其它机械零件,其振动信号的频率范圉很宽,信噪比很低,信号传递路途上的衰减量大,因此,提取它的振动特征信息必须采用一些特殊的检测技术和处理方法。

1.1滚动轴承失效的四个阶段及其主要特征频率1丄1第一阶段(超声频率)轴承早期问题表现在超声频率的异常,其频率范围开始为250-350 kHZo此后随故障发展,频率范围下移到20-60 kHz,此时可通过共振解调法的包络检波技术测得,能量值一般为0・5引实际大小与测点位置、轴承型号、转速有关。

电机故障在线监测诊断新原理和新技术研究

电机故障在线监测诊断新原理和新技术研究

电机故障在线监测诊断新原理和新技术研究电机故障在线监测诊断新原理和新技术研究引言:电机作为工业领域中最为常见的动力装置之一,在生产生活中扮演着重要角色。

然而,电机故障的发生经常会导致生产出现故障,给企业带来经济损失。

因此,电机故障的在线监测和诊断技术的研究变得尤为重要。

本文主要探讨了电机故障在线监测诊断的新原理和新技术。

一、电机故障在线监测诊断的意义和挑战电机故障预测与在线监测诊断是提高电机运行可靠性和故障防范能力的重要手段。

通过实时监测电机的运行状态和性能指标,并采用合适的诊断技术,可以提前发现电机存在的潜在故障,并采取相应的修复措施,避免故障进一步发展。

然而,电机故障在线监测诊断技术仍然面临着一些挑战:1. 多种故障类型:电机故障类型繁多,包括绕组短路、绝缘老化、轴承磨损等。

不同的故障类型往往具有不同的特征,因此需要针对不同故障类型研究对应的监测技术。

2. 大量监测数据:电机在运行过程中会产生大量的监测数据,如电流、温度、振动等。

如何从这些数据中提取有效的信息,发现故障的存在以及故障类型,是一个关键问题。

3. 技术与经济之间的平衡:电机在线监测诊断技术往往需要高精度的传感器和复杂的算法,这会增加成本。

因此,需要在技术与经济之间找到平衡点,使得技术具有可行性和可持续性。

二、新原理与新技术的研究进展为了应对电机故障监测诊断的挑战,研究者们提出了一系列新的原理和技术方法:1. 基于机器学习的故障预测:机器学习技术可以从大量的监测数据中学习到电机的运行规律,进而实现故障的预测。

研究者们通过构建合适的特征集和训练模型,可以实现对电机不同故障类型的预测和诊断。

2. 智能传感器网络:传统的电机监测往往需要布设大量的传感器,给电机的安装和维护带来一定的困难。

智能传感器网络技术可以实现对电机的分布式监测,减少传感器的数量和布线工作,大大降低了监测系统的成本和复杂度。

3. 基于数据挖掘的故障诊断:数据挖掘技术可以从电机监测数据中发现隐藏的规律和关联,帮助诊断人员找到故障的根本原因。

矢量控制在电动机组故障检测中的研究进展

矢量控制在电动机组故障检测中的研究进展电动机是现代工业中常见的动力设备。

为了保证电动机的正常运行,及时检测和诊断电动机组的故障是非常重要的。

矢量控制技术作为一种先进的电机控制方法,近年来被广泛应用于电动机组的故障检测中。

本文将重点探讨矢量控制在电动机组故障检测方面的研究进展。

一、矢量控制技术概述矢量控制技术是一种通过测量电机组内部电流、电压和转速等信号来实现对电动机的精确控制的方法。

相比传统的直流交流传动技术,矢量控制技术具有更高的动态性能、更好的电能利用率和更广的调速范围。

因此,矢量控制技术广泛应用于工业生产中各种电机的控制系统。

二、矢量控制在电动机组故障检测中的作用矢量控制技术可以通过监测电机组的运行状态,对电动机的故障进行实时检测和诊断。

具体而言,矢量控制技术可以通过测量电机组内部的电流和转速等参数,对电动机的轴承磨损、绝缘老化、转子断条、电源故障等问题进行故障检测,并进行预警和保护。

三、矢量控制在电动机组故障检测中的研究进展1. 轨迹分析法轨迹分析法是一种基于电机组内部电流和转速轨迹的故障检测方法。

该方法通过记录电机组在正常工作状态下的电流和转速轨迹,并与故障状态下的轨迹进行比对,以判断电机组是否存在故障。

这种方法具有较高的准确性和实时性,但对于不同类型的故障的诊断效果有所差异。

2. 基于神经网络的故障诊断方法基于神经网络的故障诊断方法是一种利用神经网络对电动机组的故障进行诊断的方法。

根据不同类型的故障,设计相应的神经网络模型,并通过训练网络来实现故障的自动识别和诊断。

该方法具有较高的自学习和自适应能力,能够有效识别和判断多种类型的故障。

3. 基于信号处理技术的故障检测方法基于信号处理技术的故障检测方法是一种应用信号处理算法对电动机组的故障进行检测和诊断的方法。

该方法主要利用频谱分析、小波分析和时频分析等技术,提取电机组内部信号的特征参数,并通过对比分析判断是否存在故障。

这种方法具有对信号处理算法要求较高的特点,但能够提供较为准确的故障诊断结果。

异步电机状态监测与故障诊断系统研究

异步电机状态监测与故障诊断系统研究摘要:异步电机在现代工业中广泛应用,其状态监测与故障诊断对于保障电机的正常运行和提高生产效率至关重要。

本文主要研究了异步电机状态监测与故障诊断系统的相关技术和方法,以提高电机的可靠性和可用性。

关键词:异步电机;状态监测;故障诊断;可靠性;可用性1. 引言异步电机作为一种常见的电动机类型,广泛应用于工业生产中。

然而,由于工作环境恶劣和长时间运行,电机容易出现各种故障,如轴承磨损、绝缘老化等。

及时进行状态监测和故障诊断,对于确保电机的正常运行和避免生产事故具有重要意义。

2. 异步电机状态监测技术2.1 振动监测技术振动监测可以通过测量电机振动信号来判断其工作状态。

通过分析振动信号的频谱和幅值,可以诊断出电机是否存在故障。

2.2 温度监测技术通过安装温度传感器,实时监测电机的工作温度。

当温度异常升高时,可能存在电机过载、绝缘老化等故障。

2.3 电流监测技术通过监测电机运行时的电流信号,可以判断电机是否存在故障,如电流过大或过小等。

3. 异步电机故障诊断方法3.1 基于模型的诊断方法通过建立电机的数学模型,利用模型仿真和参数辨识技术,对电机的故障进行诊断。

3.2 基于信号处理的诊断方法通过对电机振动、温度、电流等信号进行处理和分析,提取特征参数,利用模式识别算法判断电机是否存在故障。

4. 异步电机状态监测与故障诊断系统异步电机状态监测与故障诊断系统是一个集成了多种监测技术和诊断方法的系统。

通过采集电机的振动、温度、电流等信息,实时监测电机的状态,并根据预设的规则和算法进行故障诊断,及时发出报警信号。

5. 结论异步电机状态监测与故障诊断系统的研究对于提高电机的可靠性和可用性具有重要意义。

通过采用振动、温度、电流监测技术和基于模型、信号处理的诊断方法,可以实现对电机的实时监测和故障诊断,避免生产事故的发生,提高生产效率。

在未来的研究中,还可以进一步优化系统的算法和规则,提高故障诊断的准确性和可靠性。

异步电动机矢量控制系统

自适应控制算法
采用自适应控制算法,自动调整系统的参数,提高系统的适应性 和鲁棒性。
故障诊断与容错控制
引入故障诊断与容错控制技术,提高系统的可靠性和安全性。
THANKS FOR WATCHING
感谢您的观看
控制算法实现
将控制算法程序化,实现 在微控制器或DSP上的运 行。
实时控制输出
根据控制算法计算结果, 实时输出控制信号,实现 对异步电动机的精确控制。
04
异步电动机矢量控制系 统的实验验证
实验平台的搭建
实验平台
为了验证异步电动机矢量控制系 统的性能,需要搭建一个实验平 台,包括异步电动机、变频器、 控制器、传感器等关键部件。
系统硬件的改进
电力电子器件
01
采用更先进的电力电子器件,如绝缘栅双极晶体管(IGBT)和
宽禁带半导体材料,提高系统效率。
电机本体
02
优化电机本体设计,降低电动机的损耗和温升,提高其运行效
率。
传感器
03
采用高精度、高可靠性的传感器,提高系统的测量精度和稳定
性。
系统软件的升级
实时操作系统
采用实时操作系统,提高系统的实时性和稳定性。
信号调理模块还需要具备抗干扰能力,以减小外部干扰对系统性能的影 响。
数字信号处理模块
数字信号处理模块是异步电动机矢量控制系统 的关键组成部分,负责对采集的信号进行数字 化处理和分析,以实现矢量控制算法。
数字信号处理模块通常采用高性能的微处理器 或数字信号处理器,具有高速、高精度、高稳 定性和可靠性等特点。
硬件配置
根据实验需求,选择合适的异步 电动机、变频器和传感器等硬件 设备,并确保它们能够满足矢量 控制的要求。

异步电机矢量控制原理

异步电机矢量控制原理概述异步电机矢量控制(Asynchronous Motor Vector Control)是一种现代电机控制技术,通过对异步电机的转子电流和磁链进行精确控制,实现了电机的高性能、高效率和高稳定性运行。

本文将详细解释异步电机矢量控制的基本原理,并讨论其优势和应用。

传统的异步电机控制方法在介绍异步电机矢量控制之前,我们先来了解一下传统的异步电机控制方法。

传统控制方法主要有直接转矩控制(DTC)和矢量控制(VC)两种。

直接转矩控制(DTC)直接转矩控制是一种基于电机参数模型的控制方法,通过测量电机的转矩、电流和转速等参数,根据预定的转矩和转速指令,计算出电机的电流和电压指令,然后通过功率电子器件控制电机的相电流,使得电机输出所需的转矩。

直接转矩控制具有响应快、控制精度高的优点,但其缺点是转矩和电流之间的耦合关系较强,不易实现精确控制。

矢量控制(VC)矢量控制是一种基于磁链模型的控制方法,通过精确控制电机的磁链和转子电流,实现对电机的转矩和转速进行控制。

矢量控制将电机的转子电流分解为磁轴电流和直轴电流,通过控制两者的大小和相位差,达到控制电机转矩和转速的目的。

矢量控制具有较好的控制精度和动态响应性能,但其需要测量电机的转子位置信息,且对电机参数的辨识要求较高。

异步电机矢量控制原理异步电机矢量控制是在传统矢量控制的基础上发展起来的一种控制方法,主要解决了矢量控制对电机参数辨识的要求高、难以实现无位置传感器控制等问题。

控制框图异步电机矢量控制的基本控制框图如下所示:磁链定向首先,通过测量电机的转子位置或估计转子位置,得到电机的转子位置信号。

根据转子位置信号,将电机的三相电压转换为旋转坐标系中的磁链坐标。

磁链定向可以分为直轴定向和磁轴定向两种方式。

直轴定向中,电机的磁链沿直轴方向(也称为d轴方向)旋转,而磁轴定向中,电机的磁链沿磁轴方向(也称为q 轴方向)旋转。

空间矢量调制空间矢量调制(Space Vector Modulation,SVM)是将磁链坐标转换为电机的三相电压指令的一种方法。
