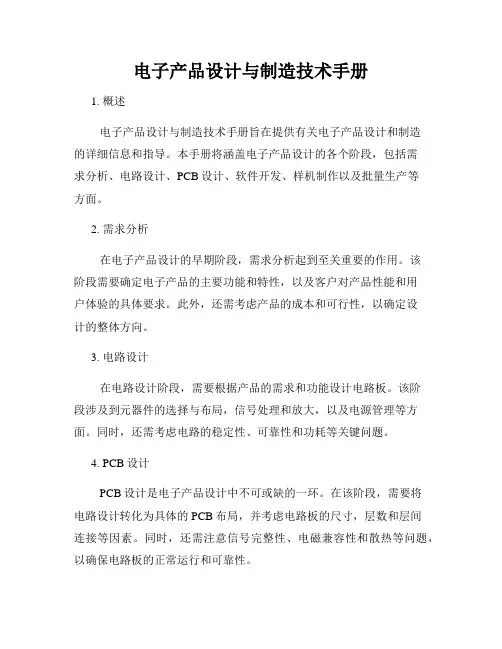

电子产品设计与制造技术手册
电子产品设计与制造技术手册1. 概述电子产品设计与制造技术手册旨在提供有关电子产品设计和制造的详细信息和指导。
本手册将涵盖电子产品设计的各个阶段，包括需求分析、电路设计、PCB设计、软件开发、样机制作以及批量生产等方面。
2. 需求分析在电子产品设计的早期阶段，需求分析起到至关重要的作用。
该阶段需要确定电子产品的主要功能和特性，以及客户对产品性能和用户体验的具体要求。
此外，还需考虑产品的成本和可行性，以确定设计的整体方向。
3. 电路设计在电路设计阶段，需要根据产品的需求和功能设计电路板。
该阶段涉及到元器件的选择与布局，信号处理和放大，以及电源管理等方面。
同时，还需考虑电路的稳定性、可靠性和功耗等关键问题。
4. PCB设计PCB设计是电子产品设计中不可或缺的一环。
在该阶段，需要将电路设计转化为具体的PCB布局，并考虑电路板的尺寸，层数和层间连接等因素。
同时，还需注意信号完整性、电磁兼容性和散热等问题，以确保电路板的正常运行和可靠性。
5. 软件开发对于带有智能功能的电子产品，软件开发是不可或缺的一部分。
该阶段需要根据产品需求开发嵌入式软件或应用软件，并进行功能测试和调试。
同时，还需考虑软件与硬件的配合，以及界面设计和用户交互等因素。
6. 样机制作样机制作是电子产品设计与制造过程中的重要环节。
通过制作样机，可以对之前的设计进行验证和改进。
此阶段需要进行电路调试、PCB组装和软件烧录等操作，同时对样机进行功能测试和可靠性评估。
7. 批量生产在样机验证通过后，产品可以进入批量生产阶段。
这涉及到供应链的管理、零部件采购和生产线的组织等方面。
在批量生产中，需要确保产品的质量和稳定性，并进行严格的质量控制。
8. 维护和售后完成电子产品的设计与制造并不代表任务的结束，售后服务同样重要。
维护和售后包括产品使用指南的提供、故障排除和维修支持等方面。
这将有助于维持客户的满意度，并提供优质的用户体验。
结论：电子产品设计与制造技术手册涵盖了电子产品设计的方方面面，从需求分析到产品维护与售后，为设计师和制造商提供了全面的指导和参考。
电子电器设计技术手册
电子电器设计技术手册一、简介电子电器设计技术手册是一本旨在帮助电子电器工程师掌握设计原理和技术细节的重要参考书。
本手册涵盖了电子电器设计中常用的知识点和技巧，包括电路设计、电源管理、信号处理、射频技术等方面。
二、电路设计1. 概述电路设计是电子电器设计的核心，它涉及到电子元器件的选择、电路拓扑结构的设计以及信号处理等问题。
在电路设计中，设计师需要充分考虑电路的功能需求、性能指标以及成本和可靠性等因素。
2. 电子元器件选择在电路设计的初期，设计师需要根据电路功能需求选择适合的电子元器件。
例如，对于模拟信号处理电路，设计师可能会选择操作放大器、滤波器等元器件；而在数字电路设计中，可选择逻辑门、触发器等元器件。
3. 电路拓扑结构设计电路拓扑结构设计是电子电器设计中的关键环节。
设计师需要结合电路功能需求和性能指标，选择合适的电路拓扑结构。
例如，对于放大器电路，可选择共射放大器、共基放大器等结构。
4. 信号处理信号处理是电子电器设计过程中必不可少的一环。
设计师需要充分考虑信号的放大、滤波、调制和解调等问题。
在信号处理中，设计师可应用滤波器、调制器、解调器等技术手段，对信号进行处理和转换。
三、电源管理1. 概述电源管理是电子电器设计中的重要组成部分。
有效的电源管理可确保设备的正常运行和能量的高效利用。
电源管理包括电源选择、电源稳定和电源效率提升等方面。
2. 电源选择电源选择是指根据设备的功耗需求选择合适的电源。
设计师需要考虑设备的输入电压、输出电压、电流和功率等参数，选择适合的电源。
常见的电源选择包括直流电源、交流电源以及电池等。
3. 电源稳定电源稳定是指在设备运行过程中，保持给定电压和电流的稳定性。
为了实现电源的稳定，设计师可以采用稳压器、滤波器等各种技术手段来确保供电的稳定性。
4. 电源效率提升电源效率提升是指通过优化电源设计和电源管理，提高电源的能量利用率。
设计师可以采用降压、降频、功率因数校正等技术手段来提高电源的效率，从而实现能量的节约和环保。

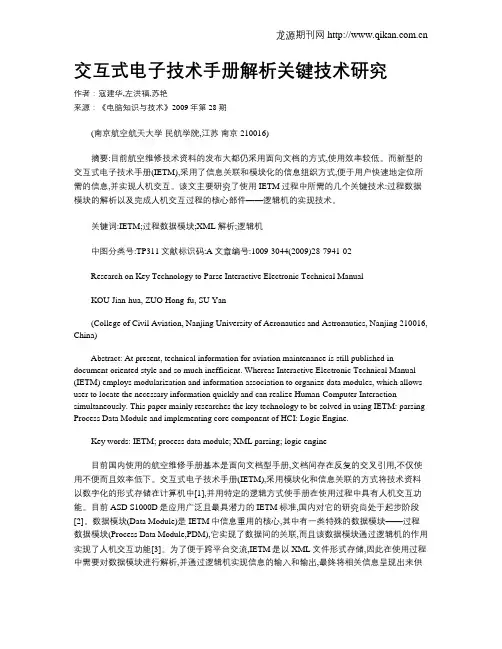

交互式电子技术手册解析关键技术研究
交互式电子技术手册解析关键技术研究作者：寇建华,左洪福,苏艳来源：《电脑知识与技术》2009年第28期(南京航空航天大学民航学院,江苏南京 210016)摘要:目前航空维修技术资料的发布大都仍采用面向文档的方式,使用效率较低。
而新型的交互式电子技术手册(IETM),采用了信息关联和模块化的信息组织方式,便于用户快速地定位所需的信息,并实现人机交互。
该文主要研究了使用IETM过程中所需的几个关键技术:过程数据模块的解析以及完成人机交互过程的核心部件——逻辑机的实现技术。
关键词:IETM;过程数据模块;XML解析;逻辑机中图分类号:TP311文献标识码:A文章编号:1009-3044(2009)28-7941-02Research on Key Technology to Parse Interactive Electronic Technical ManualKOU Jian-hua, ZUO Hong-fu, SU Yan(College of Civil Aviation, Nanjing University of Aeronautics and Astronautics, Nanjing 210016, China)Abstract: At present, technical information for aviation maintenance is still published in document-oriented style and so much inefficient. Whereas Interactive Electronic Technical Manual (IETM) employs modularization and information association to organize data modules, which allows user to locate the necessary information quickly and can realize Human-Computer Interaction simultaneously. This paper mainly researches the key technology to be solved in using IETM: parsing Process Data Module and implementing core component of HCI: Logic Engine.Key words: IETM; process data module; XML parsing; logic engine目前国内使用的航空维修手册基本是面向文档型手册,文档间存在反复的交叉引用,不仅使用不便而且效率低下。

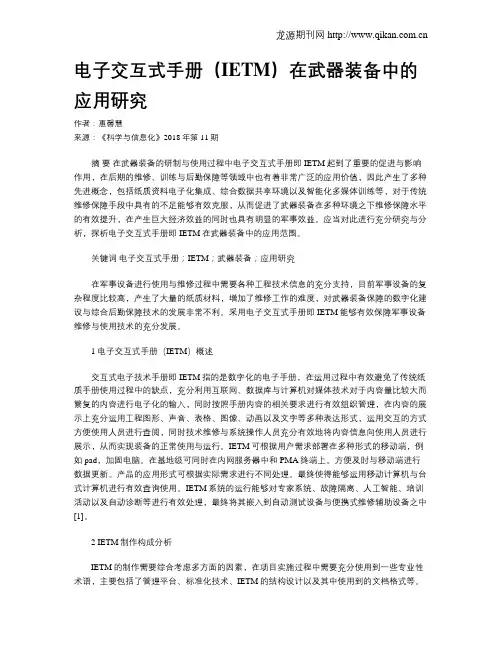

电子交互式手册(IETM)在武器装备中的应用研究
电子交互式手册（IETM）在武器装备中的应用研究作者：惠馨慧来源：《科学与信息化》2018年第11期摘要在武器装备的研制与使用过程中电子交互式手册即IETM起到了重要的促进与影响作用，在后期的维修、训练与后勤保障等领域中也有着非常广泛的应用价值，因此产生了多种先进概念，包括纸质资料电子化集成、综合数据共享环境以及智能化多媒体训练等，对于传统维修保障手段中具有的不足能够有效克服，从而促进了武器装备在多种环境之下维修保障水平的有效提升，在产生巨大经济效益的同时也具有明显的军事效益。
应当对此进行充分研究与分析，探析电子交互式手册即IETM在武器装备中的应用范围。
关键词电子交互式手册；IETM；武器装备；应用研究在军事设备进行使用与维修过程中需要各种工程技术信息的充分支持，目前军事设备的复杂程度比较高，产生了大量的纸质材料，增加了维修工作的难度，对武器装备保障的数字化建设与综合后勤保障技术的发展非常不利。
采用电子交互式手册即IETM能够有效保障军事设备维修与使用技术的充分发展。
1 电子交互式手册（IETM）概述交互式电子技术手册即IETM指的是数字化的电子手册，在运用过程中有效避免了传统纸质手册使用过程中的缺点，充分利用互联网、数据库与计算机对媒体技术对于内容量比较大而繁复的内容进行电子化的输入，同时按照手册内容的相关要求进行有效组织管理，在内容的展示上充分运用工程图形、声音、表格、图像、动画以及文字等多种表达形式，运用交互的方式方便使用人员进行查阅，同时技术维修与系统操作人员充分有效地将内容信息向使用人员进行展示，从而实现装备的正常使用与运行。
IETM可根据用户需求部署在多种形式的移动端，例如pad，加固电脑。
在基地级可同时在内网服务器中和PMA终端上。
方便及时与移动端进行数据更新。
产品的应用形式可根据实际需求进行不同处理。
最终使得能够运用移动计算机与台式计算机进行有效查询使用。
IETM系统的运行能够对专家系统、故障隔离、人工智能、培训活动以及自动诊断等进行有效处理，最终将其嵌入到自动测试设备与便携式维修辅助设备之中[1]。
基于S1000D的交互式电子技术手册研制
１ Ｓ ｏＯ １ ０ Ｄ规 范 特 点
Ｓ ００ １０Ｄ规范 由欧洲宇航与防务工业协会（ Ｓ ） ＡＤ 、 美 国航空航天工业协会 （ Ｉ ） Ａ Ａ 和美国运输协会（ Ｔ ） Ａ Ａ
ｓ ｅ ｉ ｃ ｔ ｎ ａ ｄ ｔ ｅ Ｉ ＴＭ ｎ ｆｃｕ ｅ ｐ ｏ ｅ ａ ｄ ｔ ｅ Ｉ ＴＭ ｐ ｆ ａ ｏ ｔ ｐ ｃｆ ａ ｉ ｎ ｈ Ｅ ｉ ｏ ｍａ ｕ ａ ｔ ｒ ｒ ｃ ￣ ｎ ｈ Ｅ ａｐ ｃ ｔ ｒ ｉ ｉ ，ｗｈ ｃ ａ ｏ ｄ ｒ ｆｒ ｎ ｅ ｍｅ ｎ ｎ ｏ ｈ ｉ ｈ ｈ ｓ ａ ｇ ｏ ｅ ｅｅ ｃ ａ ｉ ｇ ｆ ｒ ｔ ｅ
格式产生 ， 与计算机平台无关 。Ｓ ００ １０ Ｄ数据是小粒度 的， 内容与表现分离 ， 可以最大化的内容重用 ， 重用能 够提高准确性和一致性、 提高效率、 容易更新。Ｓ００ １０ Ｄ 规范采用数据模块（ ａ ｏｕｅＤ 描述技术资料的 Ｄ ｔＭ ｄｌ，Ｍ） ａ
内容 ， 利用公共源数据库（ ｏ ｍ ｎ ｏｒ ｔ ａｅＣ — Ｃｍ ｏ ｕｃ ｄ ａ ｓ，Ｓ ｓ ｅ ａｂ Ｄ ） Ｂ 管理技术资料。 １１ 数 据模块 ． 。
Ｓ ＭＬ 、 扩展标 记 语 言 （Ｘｅｓ ｌ Ｍ ｒｕ， ｂ ｕ
ｎ ａＭ ｎ ａ， Ｔ 是以数字形式存储 ， ｉ ｌ ａｕｌ Ｅ Ｍ） ｅ Ｉ 采用文字 、 图 形、 表格 、 音频和视频等形式 ， 以人机交互方式提供装
Ｘ Ｌ 和计算机图元文件（ Ｇ ， Ｍ ） Ｃ Ｍ）它的内部信息 以中间
ＳＯ ０ Ｉ０ Ｄ规定数据模块的结构分为两部分 ： 第一部 分为标识和状态部分 ， 包含了数据模块的标识信息（ 如
编号、 题号、 发行号、 发行 日期、 所用语言等 ） 和状态信 息（ 如保密等级 、 适用性 、 技术标准 、 质量保证状态、 更 新原因等）用于文档类型管理 、 ， 适用性管理 、 质量控制
电子设备的工程安装方案与技术
电子设备的工程安装方案与技术1. 项目背景随着科技的不断发展，电子设备在各个领域的应用越来越广泛。
为了确保电子设备能够高效、稳定地运行，提高使用寿命，减少故障率，我们需要制定一套完善的工程安装方案。
本文档主要阐述电子设备的工程安装方案与技术，包括安装准备、施工流程、技术要点等。
2. 安装准备2.1 设备资料准备1. 设备说明书：详细阅读设备说明书，了解设备的技术参数、性能特点、结构组成等。
2. 设备图纸：收集设备的相关图纸，包括电气原理图、安装布置图、接线图等。
3. 施工图纸：准备施工图纸，包括设备安装位置、走线图、接线箱布置等。
2.2 工具与材料准备1. 常用工具：如螺丝刀、扳手、剥线钳、剪刀等。
2. 专用工具：根据设备特点，准备相应的专用工具，如焊接工具、打标机等。
3. 材料：包括电线电缆、接插件、绝缘材料、固定件等。
2.3 现场准备1. 清理现场：确保安装现场清洁、无杂物，便于施工。
2. 设备基础：检查设备基础是否符合要求，如有需要，进行加固处理。
3. 电源与水源：确保设备安装地点的电源、水源符合要求。
3. 施工流程3.1 设备搬运与安装1. 按照设备说明书的要求，采用合适的搬运方式，将设备搬运至指定位置。
2. 按照施工图纸，进行设备的安装，确保设备安装稳固。
3.2 电气连接1. 根据设备图纸和施工图纸，连接设备的电源、信号、控制线等。
2. 检查线缆的规格、型号是否符合要求，连接可靠，无损伤。
3. 进行电气连接的检查，确保无误。
3.3 调试与验收1. 按照设备说明书，进行设备的调试，检查设备性能是否达到技术指标。
2. 验收项目包括：设备运行稳定性、功能完整性、性能指标等。
3. 填写验收记录，提交相关资料。
4. 技术要点4.1 设备安装1. 确保设备水平度、垂直度符合要求。
2. 设备与地面的固定要牢固可靠。
3. 设备之间的距离要满足使用和维护的需求。
4.2 电气连接1. 电源线与信号线要分开布线，避免干扰。
技术资料电子电路设计手册
技术资料电子电路设计手册电子电路设计是现代科技领域中至关重要的一部分，它涵盖了从基础电路到先进系统的各个方面。
为了帮助工程师和学生更好地理解和应用电子电路设计知识，本手册将介绍一系列常用的电子电路设计原理和技术。
无论是初学者还是有经验的专业人士，都能从本手册中获得有用的信息和参考。
第一章：基础电路设计1.1 直流电路设计直流电路是电子电路设计的基础，本节将详细介绍直流电路的分析方法、电流与电压的关系，以及常见的电阻、电容和电感元件的特性。
此外，还将介绍相关的实验方法和常见的电路故障排除技巧。
1.2 交流电路设计交流电路是现代电子设备中最常见的电路形式之一。
本节将讨论交流电路设计时需要考虑的振荡频率、相位关系和信号传输等关键问题。
同时还会介绍滤波器、放大器、调制器等常见交流电路的设计原理。
第二章：数字电路设计2.1 逻辑门设计逻辑门是数字电路设计的基本组成单元，也是计算机及各种数字系统的核心。
本节将详细介绍与逻辑门相关的布尔代数、真值表和逻辑门的实现方法。
还将介绍几种常见逻辑门的特性和应用。
2.2 组合逻辑电路设计组合逻辑电路是由逻辑门组成的电路，其输出仅由输入信号的当前状态决定。
本节将详细介绍组合逻辑电路的设计原理，包括编码器、解码器、多路选择器和加法器等的设计方法。
2.3 时序逻辑电路设计时序逻辑电路包括时钟信号和存储元件，能够实现更复杂的功能。
本节将介绍时序逻辑电路的设计方法，包括触发器、计数器和状态机等的原理和应用。
第三章：模拟电路设计3.1 放大器设计放大器是模拟电路设计中最重要的部分之一，能够将信号幅度放大到所需的水平。
本节将介绍放大器的分类、基本电路结构，以及选择合适的放大器类型和配置的方法。
3.2 滤波器设计滤波器用于去除或强调特定频率范围内的信号。
本节将介绍滤波器的设计原理，包括低通、高通、带通和带阻滤波器的设计方法。
还将介绍常见滤波器的应用场景和性能评估方法。
第四章：集成电路设计4.1 CMOS电路设计CMOS技术是当前集成电路设计中最常用的技术之一，具有低功耗和高集成度的优势。
设备技术标书之电子装联设备
设备技术标书之电子装联设备一、引言1.1 背景介绍电子装联设备是一种用于将电子设备连接起来并实现数据传输和信息交换的关键技术。
随着科技的不断发展和应用领域的扩大，电子装联设备在各个行业中得到了广泛的应用。
本文将对电子装联设备的技术标书进行详细的介绍，包括设备的功能特点、技术参数以及适用范围等内容。
1.2 目标和范围本文的目标是向读者介绍电子装联设备的相关知识，帮助读者更好地了解和运用该设备。
本文的范围主要包括电子装联设备的基本原理、常见应用以及市场发展趋势等方面的内容。
二、基本原理2.1 电子装联设备的定义电子装联设备是一种通过电路连接来实现不同电子设备之间信息传输和数据交换的装置。
它采用各种接口和通信协议，能够有效地解决不同设备之间的兼容性和互联互通问题。
2.2 电子装联设备的工作原理电子装联设备通过接口和电路连接，实现了设备之间数据的传输和交换。
它通过识别不同设备的信号格式和通信协议，将数据转换为符合目标设备要求的信号，并通过电路进行传输。
电子装联设备还可以对数据进行格式转换、数据校验和错误纠正等操作，以确保数据的可靠传输和正确处理。
2.3 电子装联设备的分类根据不同的标准和功能，电子装联设备可以分为以下几个主要分类：•信号转换设备：将不同设备之间的信号格式进行转换，实现设备的互联互通。
•数据分发设备：将数据分发到不同的目标设备，实现数据的多路传输。
•数据集中设备：将多个源设备的数据集中到一个目标设备，实现数据的集中处理和管理。
•网络交换设备：通过网络连接不同设备，实现数据的高速传输和交换。
•控制设备：用于控制和管理其他设备的工作状态和参数设置。
三、技术参数3.1 传输速率电子装联设备的传输速率是衡量设备性能的重要指标之一。
传输速率通常用单位时间内传输的比特数（bps）来表示。
不同的电子装联设备在传输速率上有所差异，可以根据具体需求选择合适的设备。
3.2 支持的接口类型电子装联设备支持的接口类型对设备的兼容性和适用范围有着重要的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备安装工程交互式电子技术手册的设计与实现
摘要：本文对设备安装工程现状进行分析，并提出设备安装工程交互式电子技术手册，并对其硬件、软件进行了阐述，并给出了具体设计思路。
关键词：电子技术手册；arm
中图分类号：tf082 文献标识码：a 文章编号：1001-828x（2013）06-0-01
一、引言
目前，随着设备安装工程技术的迅速发展，设备安装过程中的新设备、新工艺和新方法也不断涌现，同一施工单位的不同施工点或者是同一施工类型的不同项目其安装过程都是大相径庭的，这在一定程度上会造成施工组织的混乱，或者是施工质量的参差不齐，因此对安装规范进行统一汇编，建立无纸化的交互式电子技术手册，不失为一科学的选择。
本文基于嵌入式技术，选择arm9s3c2410为内核来组建系统平台，分别对其硬件电路和系统软件进行分析设计，并在此基础上对电力设备安装和风水设备安装的相关知识进行整理归类，以最终形成具有安装规范统一，交互性强和便携性高的指导安装作业的微型电脑。
二、arm9s3c2410简介
s3c2410是韩国三星公司的一款基于arm920t内核的16/32位risc嵌入式微处理器，主要面向手持设备以及高性价比、低功耗的
应用，运行的频率可达203mhz。
arm920t核由armtdmi、存储单元和高速缓存三部分组成，其中mmu管理虚拟内存，高速缓存由独立的16kb地址和16kb数据高速cache组成。
三、硬件设计
一个嵌入式处理器是不能独立工作的，必须给它供电，加上时钟信号、复位信号，如果没有片内存储器，还要加上存储器系统，最后提供调试测试接口，即构成了嵌入式系统的最小架构。
因为考虑到本模拟训练系统的开发成本和对i/o接口的特殊要求，选择嵌入式系统最小系统是科学和合理的。
（1）电源模块设计
s3c2410的arm芯片均有4组电源输入，数字3.3和1.8v，模拟3.3和1.8v，考虑不使用a/d功能，又需要单点接地或大面积铺地，末级电源只需要提供两组电源。
1.8v消耗的电流极限是70ma，3.3v 消耗的电流与外部条件有关，因此，1.8v提供的电流应大于300ma，3.3v提供600ma即可。
考虑系统对电压要求较高，且功耗不大，选用低压差模电源ldo中的lm117芯片，其具有很低的静态电流，性价比高。
（2）时钟和复位模块设计
微控制器均为时序电路，需要时钟信号才能工作，因此需要设计时钟电路。
一般基于微控制器内部的晶体振荡器进行设计，但有些场合需要使用外部振荡提供时钟信号。
微控制器在上电状态并不确定，因此需要有一个复位逻辑，用以
确定控制器的初始状态，即复位信号。
简单复位电路是阻容电路，虽性价比高但不可靠，这里选择自动复位芯片max809，复位门槛选择以微控制器的i/o供电电压为标准。
（3）存储器模块设计
存储系统包括sdram和nand flash。
根据系统需要构建32位的sdram存储系统，选用两片三星k4s561632c—tc100芯片构成32位的存储系统，每片k4s561632c的存储器容量为16组×16mb，工作电压为3.3v，常见封装为tsop，兼容lvttl接口，相关电容使用退耦电容，并靠近存储器电源输入引脚，支持自动刷新和手动刷新。
s3c2410微处理器带有nand flash控制器接口，因此可实现与三星公司的k9f1208无缝连接；电源仍然选用3.3v供电，电容仍然选用退耦电容，但是要注意nse和nwp引脚的连接。
（4）jtag调试接口设计
jtag是joint test action group的缩写，是ieee1149.1标准。
jtag的建立使得集成电路固定在pcb上，只需要通过边界扫描便可以实现测试。
s3c2410处理器内部提供了jtag型扫描链，可以进行调试和配置嵌入式的ice-rt逻辑s3c2410芯片中集成有jtag信号，引出这些信号扩展出jtag接口，jtag接口电路使用arm公司推荐的20芯片标准接口。
四、软件设计
（1）嵌入式系统构建
根据交互式电子技术手册的功能，需要完成boot loader引导程
序的设计，并对其移植linux操作系统。
考虑到boot loader主要依赖硬件环境，没有固定的模式可以套用，这里选择在较为通用的引导程序的基础上进行修改，从而得到适合自身的引导程序。
对linux的移植，就是根据电子技术手册的实际需求，在linux内核源码的基础上，对进程调度、进程间通信、内存管理和虚拟文件等进行必要修改，并在此基础上开发必要的驱动程序，然后将其编译成映像文件并完成系统的安装。
（2）系统功能软件设计
本装置的目标是要建立具有高交互能力的技术手册，内容上要涵盖电力设备安装和风水设备安装的所有内容，要利用多媒体信息处理、数据库管理等技术，将相关设备安装规范、设备安装工艺和设备安装禁忌等信息进行精炼组织为有机整体，并构建界面美观、友好的技术手册界面，最终形成无纸化、人机和谐的交互式使用环境。
多媒体形式可以3dmax，java，flash等软件自制作信息资源，也可通过已有的视频、课件、图片和文档的形式体现，两者互相补充。
对于数据库的建立和管理原则，应按照模块化、通用化的原则，以电力和风水两个专业方向为划分依据，自顶向下按照各方向的具体内容、科目和项目的类别进行分类，直至到最底层一个确定的技术数据为止。
同时，每一级的不同类别都构成独立的模块，均可以向下一级的内容进行调用，因此当调用的内容相同时，就不用重复建设，大大减少手册建立的工作量和信息资源的浪费。
参考文献：
[1]徐英慧，等.arm9嵌入式系统设计[m].北京：北京航空航天大学出版社，2007.
[2]王黎明，等.arm9嵌入式系统开发与实践[m].北京：北京航空航天大学出版社，2008.。
