高层住宅电气设计计算书
电气计算书

电气计算书工程名称:计算人:日期:2015年8月用电负荷计算书《民用建筑电气设计规范》JGJ 16-2008:参考手册:《工业与民用配电设计手册》第三版:负荷:【计算公式】:Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pc: 275.58无功功率Qc: 170.79视在功率Sc: 324.21有功同时系数kp:0.60无功同时系数kq:0.60计算电流Ic: 492.59总功率因数: 0.85【计算过程(不计入补偿容量)】:Pc = Kp * ∑(Kd * Pn)=275.58(kW)Qc = kq * ∑(Kd * Pn * tgΦ)=170.79(kvar)Sc = √(Pc * Pc + Qc * Qc)=324.21(kVA)Ic = Sc / (√3 * Ur)=492.59(A)年预计雷击次数计算书参考规范:《建筑物防雷设计规范》GB50057―20101.已知条件:建筑物的长度L = 77.85m建筑物的宽度W = 118.0m建筑物的高度H = 34.7m当地的年平均雷暴日天数Td =20.6天/年校正系数k = 1.0不考虑周边建筑影响。
2.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.1172其中: 建筑物的雷击大地的年平均密度: Ng = 0.1*Td = 0.1*20.6 = 2.0600等效面积Ae为: H<100m,Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10^(-6) = 0.0569 3.计算结果:根据《防雷设计规范》,该建筑应该属于第三类防雷建筑。
附录:二类:N>0.05 省部级办公建筑和其他重要场所、人员密集场所。
高层建筑电气负荷计算

高层建筑电气负荷计算在现代城市的天际线上,高层建筑如同一颗颗璀璨的明珠,展现着人类建筑技术的辉煌成就。
然而,要确保这些高层建筑的正常运行,电气系统的设计至关重要。
而电气负荷计算则是电气系统设计的基础和关键环节。
电气负荷计算的目的在于准确地确定建筑物内各类用电设备在不同运行工况下的电力需求,从而为合理选择电气设备、确定供电线路的规格以及保障电力系统的安全稳定运行提供依据。
对于高层建筑而言,由于其功能复杂、用电设备众多且分布广泛,电气负荷计算的准确性和合理性显得尤为重要。
在进行高层建筑电气负荷计算时,首先需要对各类用电设备进行分类。
常见的用电设备包括照明设备、空调系统、电梯、给排水设备、消防设备以及各类办公和家用电器等。
不同类型的用电设备具有不同的用电特性,例如照明设备的负荷相对较为稳定,而空调系统的负荷则会随着室外温度和室内人员数量的变化而波动。
对于照明设备的负荷计算,需要考虑灯具的类型、数量、安装高度以及使用时间等因素。
一般来说,照明设备的负荷可以通过灯具的功率乘以数量再乘以同时使用系数来计算。
同时使用系数是一个根据实际使用情况确定的经验值,它反映了在同一时间内所有照明灯具同时开启的可能性。
在高层建筑中,由于不同区域的照明使用时间和需求不同,因此需要分别计算不同区域的照明负荷。
空调系统是高层建筑中的主要用电设备之一,其负荷计算相对较为复杂。
空调系统的负荷主要取决于室内外温度差、建筑物的围护结构性能、人员数量以及设备的运行效率等因素。
在计算空调负荷时,通常需要采用专业的空调负荷计算软件或者参考相关的设计手册和规范。
同时,还需要考虑空调系统的运行模式,如制冷、制热和除湿等,以及不同运行模式下的负荷变化情况。
电梯作为高层建筑中人员和货物垂直运输的重要设备,其负荷计算也不容忽视。
电梯的负荷主要取决于电梯的数量、额定载重量、运行速度以及使用频率等因素。
在计算电梯负荷时,需要考虑电梯的启动电流和加速时间等动态特性,以确保电力系统能够满足电梯的运行需求。
高层住宅楼施工临时用电方案(计算书)

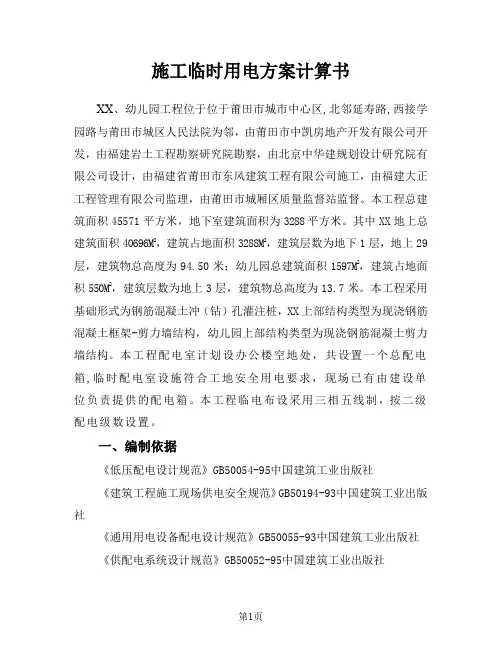

施工临时用电方案计算书XX、幼儿园工程位于位于莆田市城市中心区,北邻延寿路,西接学园路与莆田市城区人民法院为邻,由莆田市中凯房地产开发有限公司开发,由福建岩土工程勘察研究院勘察,由北京中华建规划设计研究院有限公司设计,由福建省莆田市东风建筑工程有限公司施工,由福建大正工程管理有限公司监理,由莆田市城厢区质量监督站监督。
本工程总建筑面积45571平方米,地下室建筑面积为3288平方米。
其中XX地上总建筑面积40696M2,建筑占地面积3288M2,建筑层数为地下1层,地上29层,建筑物总高度为94.50米;幼儿园总建筑面积1597M2,建筑占地面积550M2,建筑层数为地上3层,建筑物总高度为13.7米。
本工程采用基础形式为钢筋混凝土冲(钻)孔灌注桩,XX上部结构类型为现浇钢筋混凝土框架-剪力墙结构,幼儿园上部结构类型为现浇钢筋混凝土剪力墙结构。
本工程配电室计划设办公楼空地处,共设置一个总配电箱,临时配电室设施符合工地安全用电要求,现场已有由建设单位负责提供的配电箱。
本工程临电布设采用三相五线制,按二级配电级数设置。
一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件(总配电箱1)施工现场用电量统计表:----------------------------------------------------------------序号机具名称型号安装功率(kW) 数量合计功率(kW)1 混凝土输送泵 HB-15 32.2 1 32.22 砂浆搅拌机 UJ325 2.83 8.43 卷扬机 JJK0.5 3 2 64 钢筋调直机 GT4/14 4 2 85 钢筋切断机 CQ40-2 4 2 86 钢筋弯曲机 GW40 3 2 67 碘钨灯 1 1 18 荧光灯 0.2 20 49 白炽灯 0.1 5 0.510 塔式起重机 QTZ5510 75 1 7511 施工电梯 SCD200/200 31.5 3 94.512 插入式振动器 HE69-70A 1.1 6 6.613 平板式振动器 PZ-150 1.2 3 3.614 交流电焊机 BX3-500-2 19 4 7615 木工圆锯 MJ104 3 6 1816 混凝土搅拌机 5.5 3 16.5----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。
高层住宅建筑电气设计

高层住宅建筑电气设计1. 引言高层住宅建筑的电气设计是在满足住宅居民用电需求的基础上,保障住户生活安全和电力系统稳定运行的关键部分。
本文将介绍高层住宅建筑电气设计的主要内容和注意事项,包括电力负荷计算、电气系统设计、物料选型和安全保护等方面。
2. 电力负荷计算电力负荷计算是电气设计的第一步,也是保证电力系统供电能力的基础。
在高层住宅建筑中,常见的负荷包括照明负荷、空调负荷、电力插座负荷等。
根据建筑的功能和使用情况,需要合理预估各个负荷的功率需求,并结合用电时间和用电峰值进行负荷平衡计算。
电气系统设计包括配电系统和照明系统两个方面。
配电系统负责将供电网络接入到每个住宅单位,照明系统负责提供住宅内的照明和插座电源。
3.1 配电系统设计配电系统设计需要考虑以下几个方面:•配电容量和供电方式:根据负荷计算结果确定配电变压器的容量和供电方式,通常采用三相交流供电方式。
•配电回路设计:根据住宅单位的功能需求,设计合理的配电回路,通常包括照明回路、插座回路、空调回路等。
•配电线路规划:根据住宅楼层分布和配电回路设计,规划配电线路的走向和布线方式,确保电气系统的可靠性和安全性。
照明系统设计需要考虑以下几个方面:•照明方式和灯具选型:根据住宅单位的功能需求,选择合适的照明方式和灯具,包括普通照明、应急照明等。
•照明回路设计:根据住宅单位的布局和照明需求,设计合理的照明回路,避免过载和电压损耗。
•照明控制系统:考虑采用智能照明控制系统,根据住户的习惯和需求,实现灯光的自动控制和节能功能。
4. 物料选型在高层住宅建筑电气设计中,对于物料的选型有着重要的影响。
合理选用合适的电气设备和材料,能够保障电气系统的正常运行和使用寿命。
•配电设备:选择品牌可靠、质量过硬的配电设备,如断路器、接触器、隔离开关等。
•照明设备:选择节能高效的照明设备,如LED灯具,能够提供良好的照明效果并降低能耗。
•电缆和线缆:选择符合标准要求的电缆和线缆,保证传输电能的稳定性和安全性。
高层住宅施工室内电力设计方案

高层住宅施工室内电力设计方案一、引言在现代高层住宅的建设过程中,电力设计方案是一个至关重要的环节。
一个合理、安全、高效的电力设计方案能够为居民提供舒适的生活环境,并满足他们日常生活和工作的需求。
本文将就高层住宅施工室内电力设计方案进行探讨。
二、电力负荷计算1. 住宅人口数量和用电设备根据高层住宅的户型和规模,结合预计的居民人口数量,对住宅的总用电设备进行合理划分和调整。
2. 用电负荷和功率计算根据住宅的用电设备,计算每个房间和公共空间的用电负荷和功率需求。
同时结合电力供应能力,确定每个房间和公共空间的标配用电设备。
三、室内布线设计1. 供电主线路布置在高层住宅中,供电主线路需要合理布置,以确保电力供应的稳定性和可靠性。
主线路应考虑安全防护、电缆隧道等因素,并与建筑结构相协调。
2. 楼层总配电柜分布根据电力负荷计算结果,在每个楼层确定总配电柜的数量和布局,以满足电力供应的需求。
总配电柜应设置在易于运维和管理的位置,同时要保证通风良好、安全可靠。
3. 线路布置和走线方式根据每个房间的电力需求,确定线路布置和走线方式。
应尽量避免电缆绕路、交叉或并排敷设,以减少可能的干扰和故障。
四、安全用电设计1. 地面电气设备的绝缘保护为了保证居民的用电安全,地面电气设备的绝缘保护是必要的。
电源插座、电器开关等设备应符合国家标准,并定期进行安全检测和维护。
2. 过载和短路保护在室内电力设计方案中,应考虑过载和短路保护的设备和措施。
合理设置断路器、熔断器等保护装置,以应对突发的电力故障。
五、节能环保设计1. 采用高效节能设备在高层住宅的室内电力设计方案中,应推广使用高效节能设备。
例如LED照明灯具、变频空调等,以优化能源利用效率。
2. 电力智能管理系统通过引入电力智能管理系统,高层住宅的电力消耗能够得到有效监控和调控。
通过智能化的管理手段,实现节能环保的目标。
六、总结高层住宅施工室内电力设计方案的合理、安全、高效对于居民的日常生活和工作至关重要。
高层住宅设计计算书

高层住宅设计计算书
本文档旨在为高层住宅的设计提供计算基础。
以下是设计前的
几个必要计算:
地基承载力计算
高层建筑的地基承载力计算是建筑设计的重要组成部分。
按照
土壤力学原理,计算地基承载力的公式为:Qa = Nc * Sc + γDf * Bq * Nq + 0.5γBp * Np ,其中Qa为地基承载力,Nc、Nq和Np为不同状态下土壤的稳定系数,Sc和Bq为土壤的形状系数,γ为单位重量,Df和Bp为土体存在的深度和宽度。
结构设计
在高层住宅设计中,结构设计是另一个关键因素。
每个设计应
至少包括结构类型、荷载计算、抗震设计和楼层跨度。
对于结构类型,常用的是混凝土框架和钢筋混凝土框架。
在荷
载计算方面,应考虑在正常使用情况下地震活动和风载荷载的作用。
对于抗震设计,国家标准应满足本地抗震能力的要求。
最后,设计师应确定楼层跨度,以保持结构的稳定性。
空调系统计算
在设计中,制冷剂系统的计算是必不可少的。
空调系统的计算主要包括冷却负荷和制冷容量。
为了满足舒适度的要求,系统应能够在室内提供所需的温度、湿度和新风通量。
在设计时,应先计算出冷却负荷,然后确定冷却剂系统的制冷容量。
以上是高层住宅设计的必要计算。
需要注意的是,每个设计都应根据其特定条件进行调整。
设计前的所有计算都必须准确无误,否则可能会引起不安全的后果。
电气设计计算书
电⽓设计计算书XXXXXXXXXXXXXXXXXXXX计算书专业:电⽓专业负责:审核:审定:设计:XXXX建筑⼯程设计有限公司2012.08⼀、⼯程概况该⼯程为地下⼀层,主体地上六层建筑,局部⼋层。
结构类型为框架结构。
地下室为库房、设备⽤房,⼀、⼆层为商业,三⾄六层为住宅、客房。
总建筑⾯积:6246.31m ,建筑⾼度22.10m。
属⼆类公共建筑。
⼆、主要设计依据及规范:1、《民⽤建筑电⽓设计规范》JGJ 16-2008;2、《低压配电设计规范》GB50045-95;3、《建筑照明设计标准》GB50034-2004;4、《供配电系统设计规范》GB50052-95;5、《住宅建筑规范》GB50368-2005;6、《建筑设计防⽕规范》GB50016-2006;7、《建筑物防雷设计规范》GB50057-94 (2003);8、《建筑物电⼦系统防雷技术规范》(GB50343-2004);9、《建筑设计防⽕规范》(GB50016-2006)9、其他有关的国家及⾏业要求。
10、建筑专业提供的本建筑平、⽴、剖⾯图。
三、设计内容包括动⼒系统;照明系统;防雷接地系统;综合布线系统;有线电视系统;⽕灾⾃动报警系统;⽕灾漏电报警系统。
四、负荷等级本⼯程消防风机、消防⽔泵、防⽕卷帘、应急照明、消防控制室等消防负荷为⼆级负荷;其它均为⼆级负荷。
五、进线电源及电压等级1、供电电源:6(10)KV电源⾄⼩区⾼压室。
2、供电电压:为380/220V。
3、供电⽅式:采⽤树⼲式与放射式结合的供电⽅式。
六、照明系统1、照明光源:本商住楼所有灯具采⽤节能型灯、荧光灯;2、照度要求为:设备房、电梯机房、配电室200Ix,客房⾛道50Ix,门厅、商店300Ix。
3、照度计算:施⼯图中未设计的部位,均由⼆次装修确定,照度及功率密度应符合《建筑照明设计标准》GB 50034-2004,且此部分不在计算照度。
设备房间照度计算见下表七、电⽓负荷计算:变压器低压侧负荷计算表变压器选型(不计消防负荷)《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册:《⼯业与民⽤配电设计⼿册》第三版:变压器S1的回路:S1负荷:【计算公式】:Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pjs: 388.13⽆功功率Qjs: 203.73视在功率Sjs: 438.35有功同时系数kp:0.90⽆功同时系数kp:0.97计算电流Ijs: 666.00总功率因数: 0.78有功补偿系数α:0.75⽆功补偿系数β:0.80补偿前功率因数COSφ1: 0.76补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 110.00(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】:Pjs = Kp * ∑(Kx * Pe)=388.13(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1=203.73(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=438.35(kVA)Ijs = Sjs / (√3 * Ur)=666.00(A)【补偿容量】:COSφ1 =1/√[1+(β* Qjs/α* Pjs)2]=0.76COSφ2=0.9QC1=α* Pjs*(tgφ1- tgφ2)=110.00【变压器容量】:变压器系列:SB10负荷率:80额定容量:630(KW)2、消防负荷计算电流《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册:《⼯业与民⽤配电设计⼿册》第三版:负荷:【计算公式】:Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pjs: 97.38⽆功功率Qjs: 95.86视在功率Sjs: 136.65有功同时系数kp:0.90⽆功同时系数kp:0.97计算电流Ijs: 207.61总功率因数: 0.71【计算过程(不计⼊补偿容量)】:Pjs = Kp * ∑(Kx * Pe)=97.38(kW)Qjs = kq * ∑(Kx * Pe * tgΦ)=95.86(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=136.65(kVA)Ijs = Sjs / (√3 * Ur)=207.61(A)消防负荷额定电流为207.61A3、发电机选型柴油发电机额定容量计算:柴油发电机容量【计算公式】:Pe = K* Kx * Pn/η式中Pe---------发电机组额定容量(kW)K---------可靠系数(取1.1~1.2)Kx--------需⽤系数Pn--------总设备容量(kW)η--------并联机组不均匀系数,⼀般取0.9,单台时取1.0 Pe=1.2*0.7*97*1 =89.88KW发电机效验后功率112.35KW2.3、综合2.1及2.2条计算结果,本设计选⽤I100-GFZ型柴油发电机,额定功率为120KW,额定电流为217A.《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册:《⼯业与民⽤配电设计⼿册》第三版:变压器的回路:消防负荷消防电梯S1负荷:【计算公式】:Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pjs: 191.52⽆功功率Qjs: 110.36视在功率Sjs: 221.04有功同时系数kp:0.90⽆功同时系数kp:0.97计算电流Ijs: 335.84总功率因数: 0.68有功补偿系数α:0.75⽆功补偿系数β:0.80补偿前功率因数COSφ1: 0.66补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 93.62(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】:Pjs = Kp * ∑(Kx * Pe)=191.52(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1 =110.36(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=221.04(kVA)Ijs = Sjs / (√3 * Ur)=335.84(A)【补偿容量】:COSφ1 =1/√[1+(β* Qjs/α* Pjs)2]=0.66COSφ2=0.9QC1=α* Pjs*(tgφ1- tgφ2)=93.62因消防时切断⾮消防负荷,所以补偿容量120>93.62,满⾜节能要求。
高层住宅电气负荷计算
高层住宅电气负荷计算在高层住宅的设计和建设中,电气负荷计算是一个至关重要的环节。
它直接关系到电气系统的安全性、可靠性以及运行的经济性。
准确合理地计算电气负荷,能够为选择合适的电气设备、线缆规格以及配电系统提供科学依据,从而确保高层住宅的电力供应满足居民的生活需求,同时避免过度投资和资源浪费。
一、电气负荷的分类高层住宅的电气负荷通常可以分为以下几类:1、照明负荷包括室内外的各种照明灯具,如吊灯、壁灯、台灯、路灯等。
照明负荷的大小取决于灯具的类型、数量、功率以及使用时间。
2、插座负荷用于连接各种家用电器和办公设备,如电视、冰箱、洗衣机、电脑等。
插座负荷的特点是分散性和不确定性,其大小取决于居民的用电习惯和电器的同时使用系数。
3、空调负荷在夏季和冬季,空调系统是高层住宅中的主要用电设备之一。
空调负荷的大小与空调的类型(如分体式空调、中央空调)、数量、制冷/制热功率以及使用时间有关。
4、电梯负荷高层住宅中的电梯运行需要消耗一定的电能,其负荷大小取决于电梯的数量、额定载重量、运行速度以及使用频率。
5、消防负荷包括消防泵、消防风机、消防电梯等消防设备,这些设备在火灾发生时必须保证正常运行,因此消防负荷属于重要的保障性负荷。
6、其他负荷如弱电系统(如通信、安防、监控等)、给排水系统中的水泵等设备的用电负荷。
二、电气负荷计算的方法在进行高层住宅电气负荷计算时,常用的方法有需要系数法和单位指标法。
1、需要系数法需要系数是一个小于 1 的系数,它反映了设备实际使用功率与设备额定功率之间的关系。
通过对各类负荷的设备容量进行统计,乘以相应的需要系数和同时系数,再考虑功率因数,即可得到计算负荷。
这种方法较为准确,但计算过程相对复杂。
例如,对于某户住宅的插座负荷,假设共有 10 个插座,每个插座的额定功率为 1000W,同时使用系数为 05,需要系数为 06,则插座的计算负荷为:10×1000×05×06 = 3000W。
某高层住宅电气论(参考模板)
摘要本课题研究的内容涉及强电和弱电两部分,包括电力、照明、防雷、接地、以及配电系统、负荷计算、供电电源和电压的选择、设备选型和弱电系统。
其中电力系统设计主要包括确定电压等级、供电方式;照明系统设计主要包括照度计算灯具选择及插座数量的确定;防雷接地系统设计包括防雷等级及各种防雷措施,接地选择和测试方法;负荷计算主要是确定导线截面、型号和断路器等配电设备的选型;弱电系统设计利用现代先进的计算机硬件及软件技术设计符合国家各项相关标准的大楼的综合布线系统、电话、CATV、计算机网络布线、楼宇对讲、消火栓按钮系统等子系统。
本设计依据国家相关强制性规范以及该行业相关规定,并结合实际建筑物特点合理的选择方案,以达到科学规范,经济实用。
本设计的最终设计结果为建筑电气施工图,力求通俗易懂,使施工人员准确无误的按照设计方案进行施工。
图纸以A3工程图纸打印而出,并附相关文字或者图表加以说明。
关键词:电力系统照明系统防雷接地系统弱电系统AbstractThe subject of study involves two components, namely high voltage and low voltage, including electricity, illumination, system of defending thunder and grounding, and the choices of the power and voltage, and the selecting of equipment type, and weak electric system. Among them the power system design mainly includes confirming the grade of voltage, way of power supply; lighting system design mainly includes illumination calculation and the choice of lamps and determining the numbers of socket. Defend thunder earth system design includes defending thunder grade and various kinds of defend thunder measure, earth choose and the method of testing. The main purpose of load calculation is to determine the wire cross-section model and circuit breakers and other power distribution equipment. The light electric system design makes use of modern advanced computer hardware and software technology in the design of building integrated wiring system, telephone, CATV, computer network wiring, building intercom, fire hydrant button system with the related state subsystem and the standard.This design is based on the relevant compulsory national norms and the relevant provisions of the industry, combined with the actual building characteristics of reasonable option to meet the scientific and standardized, economical and practical.This design of the final count results for the building electrical drawings, and strive to be understood easily, so construction workers can carry out accurately in accordance with the design of construction drawing. Engineering drawings print out A3, together with related text or graphics to illustrate this.Key words:power system lighting systemsystem of defending the thunder system of grounding weak electric system目录第1章绪论 (1)1.1 建筑电气的研究领域 (1)1.2 建筑电气发展历史 (1)1.3 建筑电气的发展前景 (2)1.4 工程概况 (2)1.5 建筑电气设计内容和深度 (2)1.6 设计内容 (2)1.7 图纸内容 (3)第2章强电设计 (4)2.1 负荷设计与计算 (4)2.1.1 负荷等级 (4)2.1.2 负荷计算 (4)2.1.3 配电干线的负荷计算 (6)2.2 电气照明设计 (7)2.2.1 照度标准 (7)2.2.2 照明类型照明光源选择 (8)2.2.3 照明灯具选择 (8)2.2.4 灯具选择一般原则 (9)2.2.5 照度和照明方式选择 (9)2.2.6 一般照明 (9)2.2.7 应急照明 (9)2.2.8 电缆选择原则 (10)2.2.9 照明计算 (10)2.2.10 灯具选择 (18)2.2.11 动力及照明干线设计 (18)2.2.12 一级负荷用电设备容量计算 (19)2.2.13 照明负荷(照明包括插座) (20)2.3 插座系统设计 (22)2.3.1 概述 (22)2.3.2 设计内容 (22)2.4 防雷与接地 (23)2.4.1 防雷 (23)2.4.2 保护接地 (24)第3章弱电系统设计 (26)3.1 消防自动报警和自动灭火系统 (26)3.1.1 消防系统的组成 (26)3.1.2 报警区域及防烟防火区域的划分 (27)3.1.3 火灾探测器的选型及安装 (28)3.1.4 手动报警装置 (29)3.1.5 火灾警铃 (30)3.1.6 探测器数目的确定 (30)3.1.7 探测器计算 (31)3.1.8 探测器与区域报警器的连接方式 (33)3.1.9 火灾事故广播及紧急通讯系统 (33)3.1.10 线路敷设 (34)3.1.11 消防泵启动按钮 (34)3.2 电话系统 (34)3.3 有线电视(CATV)系统 (35)3.3.1 系统概述 (35)3.3.2 系统设置 (36)3.4 计算机网络系统 (38)3.4.1 一般规定 (38)3.4.2 系统设计方案 (38)3.4.3 本工程宽带网络系统设计 (39)3.5 楼宇对讲系统 (39)3.5.1 系统结构和功能 (39)3.5.2 本对讲系统功能简介 (40)3.5.3 可视对讲系统器材选择 (40)3.5.4 设备的安装 (41)第4章结论 (42)参考文献 (43)致谢 (44)第1章绪论随着现代建筑水平以及人们对生活环境要求的提高,安全、便捷、舒适、高效、节能的高层建筑越来越受到人们的青睐。
电气计算书
需用系 数Kx
0.43 0.46 0.50
有功计算 负荷 Pjs(kW)
129.00 120.52 122.00功率因数 co源自φ0.85 0.85 0.85
tagφ
0.62 0.62 0.62
无功计算负 断路器长 电流互感器 断路器长延 计算电流 视在功率 电缆截面选 荷 延时整定 变比选择 时整定校验 Ijs(A) (kVA) 择 Qjs(kVar) Izd1(A) /5 结果
79.95 74.69 75.61 230.68 215.52 218.16 151.76 141.79 143.53 320 320 320 4x240+1x120 4x240+1x120 4x240+1x120 300 300 300 符合要求 符合要求 符合要求
合计 同时系数
806.00
371.52 0.90 334.37
tagφ
1.33 1.33 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
无功计算负 断路器长 电流互感器 断路器长延 计算电流 视在功率 电缆截面选 荷 延时整定 变比选择 时整定校验 (A) (kVA) 择 Qjs(kVar) (A) /5 结果
60.00 60.00 33.75 67.50 56.25 75.00 22.50 22.50 112.50 82.50 101.25 114.00 114.00 85.50 171.00 142.50 190.00 57.00 57.00 285.00 209.00 256.50 75.00 75.00 56.25 112.50 93.75 125.00 37.50 37.50 187.50 137.50 168.75 160 160 125 250 200 250 80 80 400 320 400 4x95+1x50 4x95+1x50 4x70+1x35 4x185+1x95 4x120+1x70 4x185+1x95 4x35+1x16 4x35+1x16 2(4x120+1x70) 4x240+1x120 2(4x120+1x70) 150/5 150/5 300/5 200/5 300/5 75/5 75/5 300/5 300/5 300/5 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高层住宅电气设计计算书
摘要:本工程为十八层高层住宅框剪结构,一梯四户,其中十八层为跃层,地下室为平战结合的六级人防工事,住宅内设二部电梯,其中一部为消防电梯,电气设计的负荷计算采用需要系数法,并以此作为选择电气设备的依据。
关键词:高层住宅六级人防消防电梯计算书本工程为十八层高层住宅框剪结构,一梯四户,其中十八层为跃层,地下室为平战结合的六级人防工事,住宅内设二部电梯,其中一部为消防电梯,电气设计的负荷计算采用需要系数法,并以此作为选择电气设备的依据。
▪供电方式
本工程的电梯、生活水泵、消防用电、公用照明及人防工事用电均采用一用一备双电源供电。
▪配电线路
根据“上海市住宅建筑设计标准(局部修订)”(DBJ08-20-98)规定,本工程住宅用户建筑面积超过130m2按8KW用户供电,其负荷计算与导线选择如下:
注:Ijs――按最大相负荷确定的计算电流,长度最长的13~18F住宅电源干线电压损耗百分值为1.262。
▪整楼负荷计算
(一)、1#常用电源:
按最大相负荷确定整楼的动力设备,公用照明及人防设备总容量Pez为:Pe=78KW,取需要系数Kx=0.9,功率因数Cos∮=0.8,则最大相计算电流为Ijs=133A,根据以上计算并查手册,进线电缆选YJV22-4*50可满足条件(在30℃时,其直埋敷设的载流量为178A)。
2#常用电源:
按最大相负荷确定1~6F住宅设备总容量Pez为:
Pe=168KW,取需要系数Kx=0.8,功率因数Cos∮=0.9,则最大相计算电流为Ijs=227A,根据以上计算并查手册,进线电缆选YJV22-4*185可满足条件(在30℃时,其直埋敷设的载流量为374A)。
3#常用电源及4#常用电源的负荷计算及计算结果与2#常用电源相同,在此不一一累述。
(二)、备用电源:
备用电源与1#常用电源是互为备用的,其容量相等,故其负荷计算也相等,在此不一一累述。
注:(1)102、103、104号楼建筑基本相同,故其负荷计算也相同。
(2 )防雷已根据下式进行过核算,根据防雷设计规范可知,本工程按第三类防雷建筑物设防。
N=KNgAe
其中:
Ng=0.024Td1.3=0.024*30.11.3=2.01
Ae={Lw+2(L+W)+3.14H(200-H)}*10-6
K=1.5, L=23.3m, W=31.8m, H=65.2m
得:
N=0.117
电压损失计算:
已知:楼高H=51m,III型站至104#楼距离S=150m。
Ua%=0.064%/A.Km,Ij=227A,则:
U%=Ua%*Ij*l=0.064*227*150/1000=3.87%<5%
根据以上计算可知,2#,3#常用电源进线满足电压损失要求及载流量要求,
U%=Ua%*Ij*l=0.194*133*150/1000=3.87%<5%
根据以上计算可知,1#常用电源进线满足电压损失要求及载流量要求,
备用电源与1#常用电源是互为备用的,其容量相等,故电压降计算也相等,在此不一一累述。
