10放射性同位素测井全解
放射性同位素测井的应用2
放射性同位素测井的应用(2) 放射性同位素测井的应用(2)载体用量与衰变期、放射性强度的关系我们知道，由于每口井的油层厚度和吸水能力不同，使用放射性同位素的强度和用量也不尽相同。
一般的放射性强度由式(1)确定： (1)其中：I-----某井使用的放射性强度，Bq;K----吸水厚度为1m时，所用的放射性强度，Bq/m，由统计分析确定K值选用1.5×105Bq/m;H----油层射开厚度，m(当H<30m时，用射开厚度代替吸水厚度;当h>30m 时，用射开厚度的70%代替吸水厚度);A----各种沾污耗掉的放射性强度，目前选用30×105Bq(大庆地区经验值)。
同时，载体用量按式(2)可确定：(2)其中：I-----某井使用的放射性强度，Bq;I总----使用当天源罐内同位素的强度，Bq;V----载体用量，ml。
假如，一罐1000ml的同位素微球，比重1.03～1.06g/㎝3，半衰期11.7天，刚出厂的强度是100mCi。
若出厂当天使用强度为0.1mCi，即3.7MBq[2]，则按照式(2)可求出所需体积为1ml;若出厂后5天使用，则由同位素衰变公式知罐内放射性强度衰减为74.38mCi，同样要求使用强度为0.1mCi时，所需体积为1.34ml。
依此类推，可得出表1。
可以看出，所需同位素强度相同，随着衰变期增长，载体用量呈指数增长[3](3)现场应用效果分析升58-38井，注入压力11MPa，日注水30m3/d 。
2011年，八大队先后分别采用300～600μm与100～300μm粒径的同位素载体对升58-38井进行注入剖面测井实验，解释成果对比图如下。
由图1看出，大粒径(300～600μm)同位素载体测井的解释成果图中，伽玛曲线干扰较大，毛刺较多，分层吸水情况不理想，并且沾污在一级配水器处不是很明显，随着深度的增加，沾污现象也愈加明显，在最后一级配水器处达到最大。
测井复习资料 -
一、填空1、用测井资料划分井剖面的岩性和储集层，评价储集层的_______、_______、_______、_______和_______，称为地层评价。
地层评价的中心任务是_______。
含油气泥质岩石冲洗带的物质平衡方程。
2、在石油井中，自然电场的电动势主要由和组成。
对泥岩基线而言，渗透性地层的SP可以向正或负方向偏转，它主要取决于__________和__________的相对矿化度，在R w<R mf时，SP曲线出现_____异常；层内局部水淹在SP曲线上有____________特征。
3、地层孔隙性越好，声波在该地层中传播的速度______，所测得的声波时差_______。
4、单发双收声速测井声系的间距是0.5米，声波时差t 与声波到达两接收探头的时间之差的比值是。
5、在某套管井段，若声幅测井CBL测得的声幅曲线值较低，声波变密度VDL图上出现左侧颜色非常浅的直线条带，右侧为颜色较深的弯曲条带，则可判断改井段固井质量为：第一界面胶结__________，第二界面胶结__________。
6、梯度电极系的探测半径是_______；电位电极系的探测半径是_______。
7、微电极系测井是由____________和____________组成的,渗透层在微电极曲线上的基本特征是____________。
其中______________主要反映泥饼电阻率，__________________主要反映冲洗带电阻率。
8、淡水泥浆钻井的砂泥岩剖面，在渗透层，微电极曲线______________，SP曲线____________；油层的侵入特征为__________，水层的侵入特征为_________。
9、标准测井曲线主要有________、________、_________、________等曲线组成。
10、深侧向、浅侧向和微球聚焦测井所测量的结果分别反映__________、__________、__________的电阻率。
自然伽马测井和放射性同位素测井性质和方法
0第4.七06章.202自0 然伽马测井和放射性同位素测井
13
第一节 伽马测井的核物理基础
•二、伽马射线和物质的作用形式
–2.康普顿效应
• 伽马射线与物质作用发生康普顿效应引起伽马射线强 度减弱，其减弱程度用康普顿系数Σ表示。
e
NAZb
A
• σe——每个电子的康普顿散射截面，当伽马光子的能
量在0.25～2.5MeV的范围内时，它可看成是常数；
0第4.七06章.202自0 然伽马测井和放射性同位素测井
9
第一节 伽马测井的核物理基础
•一、原子核的衰变及其放射性
–5.放射性射线
• α射线：是氦原子核2He4流，带有两个单位正电荷， 容易引起物质的电离或激发，极易被吸收，电离能力 强，在物质中穿透距离很小，在井中探测不到。
• β射线：高速运动的电子流，在物质中穿透距离较短。 • γ射线：频率很高的电磁波或光子流，不带电，能量
0第4.七06章.202自0 然伽马测井和放射性同位素测井
4
第一节 伽马测井的核物理基础
•一、原子核的衰变及其放射性
– 1、原子的结构
• 矿物、岩石、石油和地层水都是由分子组成的，分 子又是由原子组成的。原子的中心是原子核，离核 较远处核外电子按一定的轨道绕核运动。
0第4.七06章.202自0 然伽马测井和放射性同位素测井
• 放射性：不稳定的核素所具有的自发地改变自身结构， 衰变成其它核素并释放射线（α、β、γ） 的性质。
• 放射性同位素：具有放射性的同位素。
0第4.七06章.202自0 然伽马测井和放射性同位素测井
6
第一节 伽马测井的核物理基础
•一、原子核的衰变及其放射性
–3. 核衰变
放射性同位素示踪注水剖面测井工艺
第四章放射性同位素示踪注水剖面测井工艺第一节测井前的准备一、施工条件准备1、井场放射性同位素示踪注水剖面测井要求井场清洁、平整、无杂物堆放，能同时摆放××（或吊车）、仪器车和绞车三台车。
其中井架车（或吊车）要靠近井口，绞车摆放要××20m以上，以保证电缆能正常起下。
2、井架车在放射性同位素示踪注水剖面测井施工中，升降仪器串和井口防喷装置应使用井架××提升高度必须大于6m，悬重必须大于6m。
目前，各油田在施工中多使用5－8t吊车××车。
为了充分利用这台吊车，还可以将井口防喷装置如高压注脂泵、防喷管等安装在吊××。
3、井口为了保证测井资料准确可靠，要求注水井井口的各种压力表齐全、完好，注水量××4、井下注水管对于油井转注水井时间不久的井，在测井前必须进行洗井作业，清除油、套管××污，确保井内干净，无沾污。
二、测井施工设计和测井通知单1、测井通知单的基本内容测井通知单的内容不仅包括测井施工单位进行施工设计的依据，而且还是测井××的基础参数和信息。
它是由用户提出的，基本内容如下：（1）井下基础数据。
井下基础数据主要是井身结构方面的数据。
包括有套管规范××深度、固井质量、水泥返高、人工井底、砂面（或落物鱼顶位置）、油补距或套补距××（2）注水情况。
包括投注时间、累积注水量、注水方式、注水压力（泵压、油××压）、日注水量，如果是分层注水，还应提供注水层、层段深度、配水嘴直径、分层××水量和实际注水量。
（3）射孔层位数据。
包括注水井段每个射孔层的完井解释序号、层位、深度、××度、有效厚度、渗透率等数据。
（4）注水管柱结构。
包括注水管柱下入日期、油管规范、封隔器和配水型号、××下入深度、撞击筒深度（或喇叭口深度），井下管柱结构示意图。

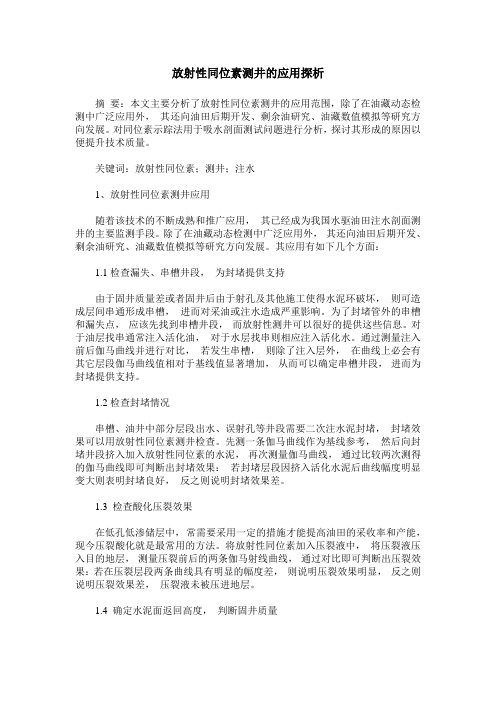

放射性同位素测井的应用探析
放射性同位素测井的应用探析摘要：本文主要分析了放射性同位素测井的应用范围，除了在油藏动态检测中广泛应用外，其还向油田后期开发、剩余油研究、油藏数值模拟等研究方向发展。
对同位素示踪法用于吸水剖面测试问题进行分析，探讨其形成的原因以便提升技术质量。
关键词：放射性同位素；测井；注水1、放射性同位素测井应用随着该技术的不断成熟和推广应用，其已经成为我国水驱油田注水剖面测井的主要监测手段。
除了在油藏动态检测中广泛应用外，其还向油田后期开发、剩余油研究、油藏数值模拟等研究方向发展。
其应用有如下几个方面：1.1检查漏失、串槽井段，为封堵提供支持由于固井质量差或者固井后由于射孔及其他施工使得水泥环破坏，则可造成层间串通形成串槽，进而对采油或注水造成严重影响。
为了封堵管外的串槽和漏失点，应该先找到串槽井段，而放射性测井可以很好的提供这些信息。
对于油层找串通常注入活化油，对于水层找串则相应注入活化水。
通过测量注入前后伽马曲线并进行对比，若发生串槽，则除了注入层外，在曲线上必会有其它层段伽马曲线值相对于基线值显著增加，从而可以确定串槽井段，进而为封堵提供支持。
1.2检查封堵情况串槽、油井中部分层段出水、误射孔等井段需要二次注水泥封堵，封堵效果可以用放射性同位素测井检查。
先测一条伽马曲线作为基线参考，然后向封堵井段挤入加入放射性同位素的水泥，再次测量伽马曲线，通过比较两次测得的伽马曲线即可判断出封堵效果：若封堵层段因挤入活化水泥后曲线幅度明显变大则表明封堵良好，反之则说明封堵效果差。
1.3 检查酸化压裂效果在低孔低渗储层中，常需要采用一定的措施才能提高油田的采收率和产能，现今压裂酸化就是最常用的方法。
将放射性同位素加入压裂液中，将压裂液压入目的地层，测量压裂前后的两条伽马射线曲线，通过对比即可判断出压裂效果：若在压裂层段两条曲线具有明显的幅度差，则说明压裂效果明显，反之则说明压裂效果差，压裂液未被压进地层。
1.4 确定水泥面返回高度，判断固井质量在固井水泥中添加进带放射性的同位素，测量注入前后的伽马放射性曲线，对比两次测得的伽马曲线，找出曲线在深度上幅值明显增加的位置点从而可得出水泥面的返回高度。
自然伽马测井和放射性同位素测井性质和方法
04.06.2020
3
第七章 自然伽马测井和放射性同位素测井
• 第一节 伽马测井的核物理 基础
• 第二节 自然伽马测井 • 第三节 自然伽马能谱测井 • 第四节 放射性同位素测井
0.0089Z4.1 n
A
0第4.七06章.202自0 然伽马测井和放射性同位素测井
11
第一节 伽马测井的核物理基础
•二、伽马射线和物质的作用形式
–1.光电效应
•τ——线性光电吸收系数， γ光子穿过1cm吸收物质时 产生光电子的几率； •λ——γ光子的波长； •n——指数常数，对不同的元素取不同的值，对C、O 来说取3.05，对Na到Fe的元素来说取2.85； •ρ——物质的密度； • Z——物质的原子序数； • A ——物质的质量数。
• NA——阿佛加德罗常数，6.02×1023 mol-1；
0第4.七06章.202自0 然伽马测井和放射性同位素测井
14
第一节 伽马测井的核物理基础
•二、伽马射线和物质的作用形式
–3.电子对效应
•当γ能量大于1.022Mev时，它与物质作用就会使γ转化 为电子对（正、负电子），而本身被吸收。伽马射线 通过单位厚度的介质时，因发生电子对效应导致伽马 射线强度减小，用吸收系数æ 表示。
0第4.七06章.202自0 然伽马测井和放射性同位素测井
4
第一节 伽马测井的核物理基础
•一、原子核的衰变及其放射性
– 1、原子的结构
• 矿物、岩石、石油和地层水都是由分子组成的，分 子又是由原子组成的。原子的中心是原子核，离核 较远处核外电子按一定的轨道绕核运动。
测井题-单选95
单选1、通常情况下，煤层测井响应具有（）的特征。
[A]低伽马、低电阻率、低密度[B]低伽马、高电阻率、高密度[C]低伽马、高电阻率、低密度[D]高伽马、高电阻率、低密度[答案]C2、页岩储集层在能谱曲线上特点是（）。
[A]钾含量高，钍含量低，铀含量高[B]钾含量低，钍含量高，铀含量高[C]钾含量低，钍含量低，铀含量低[D]钾含量低，钍含量低，铀含量高[答案]D3、砂岩储层SP曲线显示明显的负异常，泥浆滤液和地层水电阻率的关系是（）。
[A]Rmf等于Rw[B]Rmf大于Rw[C]Rmf小于Rw[D]都有可能4、某些非泥岩储集层的高自然伽马值，大多是由于（）含量较高造成的。
[A]钾、铀[B]钾[C]钍[D]铀[答案]A5、岩性测井主要包括（）。
[A]自然电位、自然伽马、井径[B]声波、中子、密度[C]自然电位、自然伽马[D]密度、中子[答案]A6、微球形聚焦测井是一种（）测井。
[A]普通电极系[B]侧向[C]感应[D]微电极7、对于石油测井，岩石电学性质参数主要是指：电阻率（电导率）和（）。
[A]电流强度[B]电化学特征[C]介电常数[D]以上都是[答案]C8、声阻抗指的是介质（）与声波在这种介质中传播速度的乘积。
[A]密度[B]体积[C]质量[D]声波幅度[答案]A9、密度测井是根据伽马射线与地层的（）测定地层密度的测井方法。
[A]康普顿效应[B]光电效应[C]电子对效应[D]弹性散射[答案]A10、某地层PE值测得为5.05b/e，由此可推断该地层岩性可能为（）。
[A]砂岩[B]泥岩[C]白云岩[D]石灰岩[答案]D11、挖掘效应使得中子测井测量的孔隙度（）实际地层孔隙度。
[A]大于[B]低于[C]等于[D]都有可能[答案]B12、阵列感应在很宽的地层电导率范围内，其探测深度（）。
[A]增大[B]减小[C]基本不变[D]中等[答案]C13、正北方向与井斜方向在水平面上的投影之间的夹角为（）。
[A]井斜方位角[B]井斜角[C]地层倾角[D]相对方位角[答案]A14、由于井温探头热惯性（时间常数）的存在，井温测井速度不能过快，一般采用（）m/h速度测量。
井下作业工：中级井下作业工二
井下作业工：中级井下作业工二1、单选液氮排液工艺与（）排液工艺大体相同。
A、气举B、气举阀C、混合水D、替喷正确答案：A2、单选油管下到最后一根时，在距井口以下2m处的油管上打（）个电缆卡子，并将分（江南博哥）瓣锥体连同提升短节接在井内最后1根油管上，用管钳上紧。
A、1B、2C、2~3D、5正确答案：C3、判断题环形防喷器关闭不严，可能是新胶芯关闭不严，可多次活动解决；若支撑筋已靠拢仍关闭不严，则应更换胶芯。
正确答案：对4、判断题油井替喷进出口管线必须用硬管线，接在采油树的一侧。
正确答案：错5、判断题两相分离器主要由底座、出油口、油气进口、导流管、散油帽、分离箱、筒体、安全阀、出气孔组成。
正确答案：错6、单选普通通井规的长度大于（），特殊井可按设计要求而定。
A、500mmB、700mmC、l000mmD、1200mm正确答案：D7、单选在对钻水泥塞时质量控制的描述中，错误的是（）。
A、钻杆螺纹抹上密封脂上紧B、起下钻具速度均匀，平稳C、作业过程中不能损伤套管D、钻水泥塞后，用通井规通井至设计深度，清除井壁残留水泥，并用1倍井筒容积的干净修井液彻底洗井正确答案：D8、单选安全带合格证上应注明（）。
A、制造厂的代号B、永久字样的商标C、制造厂名称D、使用注意事项正确答案：C9、问答题通常所规定的“三级井控”的含义是什么？正确答案：①一级井控是指依靠适当密度的钻井液或修井液来平衡地层孔隙压力，使液柱压力高于地层压力，达到安全施工。
②二级井控是指井内的钻井液或修井液压力不能平衡地层孔隙压力，造成井内压力失衡，地层中的流体侵入井内，发生溢流、井涌，这时需要依靠地面设备和压井措施来恢复压力平衡。
③三级井控是指井口装置失去对井内喷出流体的控制，为实现正常作业，需要采取特殊抢险作业，才能恢复正常作业的井控作业。
10、单选每条安全带应装在一个塑料袋内，袋上应印有（）标志。
A、制造厂的代号B、永久字样的商标C、制造厂名称D、检验员姓名正确答案：C11、单选SFZ防喷器的注明关井圈数为（）。
Microsoft PowerPoint - 第二章放射性同位素示踪测井)
第二章放射性同位素示踪测井第二章放射性同位素示踪测井n第一节 群井工作方式n第二节 单孔测量方式示踪法定义示踪法：将某种容易识别的物质投入水中作为 水流的跟踪指示，直接测量示踪剂的出现时 间或者水流的痕迹，从而了解地下水流动状 态。
对比：扩散法：利用井液中某种物质的浓度随时间变 化，确定地下水的运动状态。
示踪方法分类根据示踪物质不同可有不同的示踪方法： n各种荧光素n各种离子n各种同位素n磁性物质等，以同位素示踪剂应用最为普遍，效果也较好。
同位素示踪测井的应用n测定地下水的流速、流向，n在油田开发中测注水井的吸水剖面， n在工程中寻找套管外串槽位置，n探测水坝的渗漏位置。
示踪剂的选择根据测量目的、方式而定。
一般应满足：n无毒n合适的半衰期（一般7－10d）。
n能产生较强的γ射线、n价格便宜等。
n采用群井观测时，要易溶于水且不被介质吸收 n采用单井观测或研究注水井的吸收剖面时，应配制成具有一定颗粒直径的同位素悬浮液。
第一节 群井工作方式当工区内具备多个钻孔且分布又较均 匀时可采用群井工作方式：n选择某一中心钻孔作为指示剂投放孔， n将配剂好的同位素指示液投入井中，n然后在其周围钻孔中用自然γ测井仪观 测指示剂的到达时间t。
n计算地下水的流动速度n推测流动方向测井方法和仪器n自然伽玛测井n记录计数率（强度）n在每个周围的井孔中均进行测量 n制作矢量图n判断水的流向自然γ强度―方位矢量图由于溶于水的指示剂随 着水流一起流动，只有在 下游一方的钻孔中才能观 测到明显的示踪异常，而 在其它方向上观测不到明显的异常，因此根据测量 结果作出自然γ强度―方 位矢量图，推测地下水流 的方向。
f V 自然伽玛计数率计算地下水渗透速度V f根据两孔的距离R 算地下水渗透速度V f ：方位强度 R第二节 单孔测量方式特点：单孔测量不受钻孔数量限制， 使用方便。
示踪剂的要求:与多孔测量不同：它要求示踪同位素随水流一起流动将同位素配制成具有一定颗粒直径的悬浮液， 流经地层时在流过的路线上留有同位素痕踪。
同位素吸水剖面测井技术资料
加重杆
四参数吸水剖面测井仪
导锥
二、同位素吸水剖面测井设备
加重杆重量的确定 加重太重，长度太长，则要求防喷管太长，对吊车要求
扒杆长，不利于操作，且费用增大。一般加重设计直径与仪 器相同，考虑缩短长度，最大外径一般为４２ｍｍ（需考虑油 管结垢及要通过分注井的配水器）。
加重太轻，则下不进，需放压，一则浪费注水量；二则 污染环境，有时，老乡不让放；再则，少数井短时放水不降 压。
四、常规注水井井下管柱 1、单层注水井
２、多层笼统合注井
油管柱 套管柱
四、常规注水井井下管柱
注水层 注水层
套管 油管
Y341-114注水封隔器 KPX-114偏心配水器 Y341-114注水封隔器 KPX-114偏心配水器 固定凡尔
人工井底
五、选井原则
1、测试注水井的选择应在构造位置、岩性、开采特点上具有代表性，在 时间上要有连续性、可对比性。
延长油田股份有限公司 子北采油厂 郝化武
提纲
一、同位素吸水剖面原理 二、同位素吸水剖面测井设备 三、使用同位素的性能、用量 四、常规注水井井下管柱 五、选井原则 六、同位素吸水剖面测井现场操作步骤 七、同位素吸水剖面测井成果图分析 八、同位素能谱测试原理 九、同位素能谱测试成果图分析 十、结论
一、同位素吸水剖面测井原理
磁性定位器、自然伽马测井仪、同位素释放器、 井温测井仪、铅芯或钨钢加重杆。
二、同位素吸水剖面测井设备
防喷头
天滑轮 电缆
放水管
放空阀 放水池
测试闸门
高压胶管
手压泵压力表 手压泵
双液压柱 地滑轮
作业车
二、同位素吸水剖面测井设备
二、同位素吸水剖面测井设备
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Jν 1 Jν 2
实例1 右图中的A、B两地层
窜通，为堵窜将B层射开注入
活化水泥，而后测得放射性 同位素测井曲线Jν 2和参考曲
线Jν1比较看出，AB段曲线明
显升高，证明水泥已挤入该 窜槽井段。
3、放射性同位素测井检查封堵效果
实例2 A、B、C、D四个地层同时射开
后，油水同出，将煤油和水泥混合配成
放射性同位素测井
2、放射性同位素测井找窜槽位置
如图，欲检查已射开之B层和未射
开的C层及射开的A层之间是否有窜槽
。以封隔器分别封隔B、A层和B、C层 ，以一定压力向B层注入放射性活化液
(放射性同位素Ba131或I131的活化油或
活化水，对油层找窜，注入活化油： 对水层找窜，注入活化水)，然后进行 放射性同位素测井。
伽马测井相同。放射性同位素测井的效果，在很大程度上决定于放射
性示踪剂选择得是否合适。选用哪种同位素，要根据施工目的而定。
放射性同位素测井
2、放射性同位素测井找窜槽位置
油井投入生产后，由于固井质量差或固井 后由于射孔及其它工程施工，使水泥环破裂， 造成层间串通，即形成窜槽，这对采油和注水
砂层A 窜槽 砂层B
煤油水泥，并掺入少量放射性同位素的 活化煤油水泥，挤入这四个地层，经一 段时间后，在水层中煤油被水替换，水 泥凝固将水层堵死，而在油层中煤油水 泥不凝固，经抽吸即被导出地层。 比较挤入活化煤油水泥前后测得的
参考曲线和放射性同位素测井曲线，可
以看出：A、B两层的曲线异常幅度增大 ，证明A、B层为水层且已被封堵，而C
放射性同位素“找窜”测井曲线
间不窜通，水泥胶结良好。
3、放射性同位素测井检查封堵效果
窜槽、油井中部分层段出水、误射孔等井段需要二次注水泥封
堵，封堵效果可以用放射性同位素测井检查。
方法就是先测一条自然伽马曲线作为参考曲线，然后将加入少 量放射性同位素的水泥挤入上述需封堵的井段，再测一条放射性同
位素测井曲线，若封堵良好，则封堵处由于注入活化水泥而曲线幅
资料解释
放射性同位素测井
2、放射性同位素测井找窜槽位置
左图是上述井段放射性同位 素测井和参考曲线图。比较这两
条曲线可见，注入了活化液的B层
，曲线异常幅度明显增大，被封 隔器封隔的A层处，虽未注人活化
液却也有明显增大的曲线异常，
说明B层和A层之间的井段有窜槽 ；C层处，两条曲线基本重合，放
射性强度没有变化，说明B、C层
曲线，压裂后并经洗井，然后再测一条放射性同位素测井曲线，将两
条曲线重叠对比便可知压裂效果。 右图为检查压裂效果的实例。图中
下部的砂岩地层经两次压裂才全部压开
。第一次压裂后测得Jγ2曲线与Jγ1曲线 比较，知道上边的三个地层已被压开， 经过第二次压裂后测得的Jγ 3曲线，将Jγ
3与Jγ 1曲线比较，可知下边的两层也被
放射性同位素测井 Radioactive isotope log
放射性同位素测井
1、方法原理
放射性同位素测井是利用放射性同位素做为示踪剂，向井内注入
被放射性同位素活化的溶液或固体悬浮物质的溶液，并将其压入管外
通道、或进入地层或滤积在射孔孔道附近的地层表面上，通过测量注 入示踪剂前后同一井段的伽马射线强度来研究和观察油井技术状况和 采油注水动态的测井方法，从而解决与示踪过程有关的各种问题。 所以这种测井方法又被称为放射性示踪测井，其测量系统与自然
压开了。
5、放射性同位素载体法测定吸水剖面，计算相对吸水量
注水开发的油田需要测定注水井中各小层吸水量，掌握各小层
的吸水能力，制定合理的分层配注方案，以防止单层突进或舌进等情
况的出现。用放射性同位素载体法可以在注水井中测定吸水剖面。 生产中选用半衰期短的同位素I131或Ba131作为示踪元素，用粒径 大于50μm的骨质活性碳或其它合成载体做固相载体，使其吸附上示 踪元素，称为活化固相载体。将这些活化固相载体放入水中，配制成 均匀活化悬浮液。在正常注水条件下，将活化悬浮液注入井中，在悬 浮液向地层侵入时，水和固相活化载体分离，水进入地层而活化载体 滤积在地层表面形成一活化层。 地层的吸水量与放射性载体在地层表面的滤积量成正比，与活化 层造成的曲线异常面积的增
层为油层且地层中的活化煤油水泥已全 部被油冲走。
4、检查压裂效果的放射性同位素测井
为了提高油田的采收率和产能，常对低孔隙低渗透的地层进行压
裂，压裂效果可用放射性同位素测井来检查。压裂时将吸附放射性同 位素的活化砂(作为指示剂)压入地层的缝隙中，在压裂前测一条参考
5、放射性同位素载体法测定吸水剖面，计算相对吸水量
施工前后各测一条伽马曲线Jγ1与 Jγ 2，将这两条曲线重叠进行比较，泥岩
段和不吸水的井段曲线重合，而滤积了
活化载体的那些井段，Jγ 2要比Jγ 1大得 多，见右图。根据两条曲线包围的放射
性强度异常面积的大小，计算各小层的
相对吸水量以表示各小层的吸水能力， 相对吸水量由下式计算：
均有不良影响，应及时测定窜槽井段，采取堵
窜措施。放射性同位素测井就是一种寻找窜槽 井段的有效方法。
放射性同位素测井施工前，先测一条自然伽马测井曲线作为参考
曲线，而后将Ba131(或I131)配成的活化液压入找窜层段，再测放射性 同位素测井曲线，与先测的参考曲线比较，则可查出示踪液的通道，
找出窜槽位置。
