磷酸铁锂电池充放电曲线和循环曲线
磷酸铁锂电池衰减曲线
磷酸铁锂电池衰减曲线
磷酸铁锂电池（LiFePO4）的衰减曲线描述了电池的循环寿命和容量衰减情况。
电池的循环寿命指电池能够完成多少次放电充电循环后仍能保持一定的容量和性能。
容量衰减指电池容量逐渐减少的情况。
磷酸铁锂电池衰减曲线通常是以循环次数为横坐标，以电池容量为纵坐标来表示。
曲线开始时，电池容量较高，但在经过若干次充放电后，电池容量逐渐下降。
曲线越靠近X轴，表示电池容量衰减越快，电池的寿命也越短。
此外，衰减曲线还可以用来预测电池的寿命。
例如，如果一个电池在1000次循环后只能保持原来容量的80%，那么我们可以大致估计该电池的寿命约为2000次充放电循环。
总之，磷酸铁锂电池衰减曲线是评估电池寿命和容量衰减情况的重要工具，可以帮助用户更好地使用和维护电池。
磷酸铁锂电池放电曲线

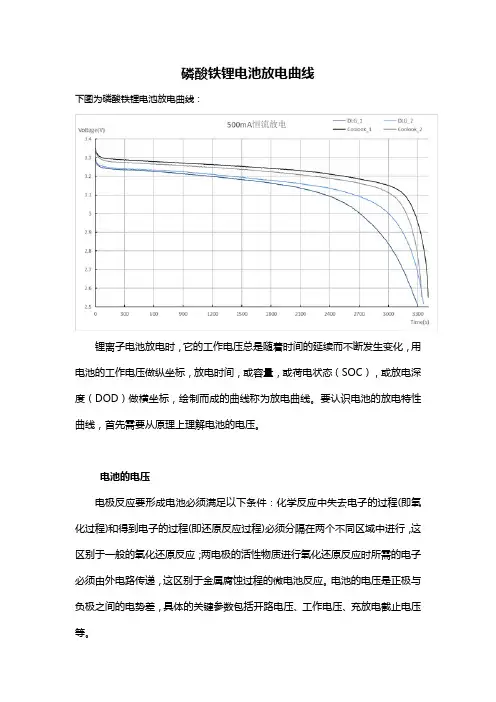

磷酸铁锂电池放电曲线
下图为磷酸铁锂电池放电曲线：
锂离子电池放电时，它的工作电压总是随着时间的延续而不断发生变化，用电池的工作电压做纵坐标，放电时间，或容量，或荷电状态（SOC），或放电深度（DOD）做横坐标，绘制而成的曲线称为放电曲线。
要认识电池的放电特性曲线，首先需要从原理上理解电池的电压。
电池的电压
电极反应要形成电池必须满足以下条件：化学反应中失去电子的过程(即氧化过程)和得到电子的过程(即还原反应过程)必须分隔在两个不同区域中进行，这区别于一般的氧化还原反应；两电极的活性物质进行氧化还原反应时所需的电子必须由外电路传递，这区别于金属腐蚀过程的微电池反应。
电池的电压是正极与负极之间的电势差，具体的关键参数包括开路电压、工作电压、充放电截止电压等。
在整个放电过程中锂离子电池的电压曲线可以分为3 个阶段：
1）电池在初始阶段端电压快速下降，放电倍率越大，电压下降的越快；
2）电池电压进入一个缓慢变化的阶段，这段时间称为电池的平台区，放电倍率越小，平台区持续的时间越长，平台电压越高，电压下降越缓慢。
3）在电池电量接近放完时，电池负载电压开始急剧下降直至达到放电截止电压。
钴酸锂磷酸铁锂石墨充放电曲线
钴酸锂磷酸铁锂石墨充放电曲线
钴酸锂、磷酸铁锂和石墨是锂离子电池的主要正负极材料，它们在充放电过程中的曲线反映了电池性能的表现。
一般来说，充放电曲线是描述电池在充电和放电过程中电压随时间或容量的变化曲线。
由于无法直接展示曲线图，以下是这些材料在锂离子电池中的充放电特性简要描述：
钴酸锂：在充电过程中，钴酸锂正极材料的电压会随着充电容量的增加而逐渐升高。
在放电过程中，电压则会随着放电容量的减少而逐渐降低。
钴酸锂通常具有较高的比容量和比能量，因此被广泛应用于电动汽车等领域。
磷酸铁锂：磷酸铁锂正极材料在充电和放电过程中的电压变化相对平稳，电压变化幅度较小。
磷酸铁锂电池具有较好的安全性和循环寿命，在电动工具、储能系统等领域得到广泛应用。
石墨：石墨是典型的锂离子电池负极材料，其在充电和放电过程中的电压变化较为平缓。
石墨负极具有较高的循环稳定性和安全性，是目前锂离子电池中最常见的负极材料之一。
这些正负极材料在锂离子电池中的充放电曲线特性直接影响着电池的性能和稳定性，对于电池设计和应用具有重要意义。
磷酸铁锂 不同温度 放电曲线
磷酸铁锂（LiFePO4）电池是一种常见的锂离子电池，具有高放电电压评台、较高的循环寿命和较低的成本等优点，因此在电动车、储能系统等领域得到了广泛应用。
磷酸铁锂电池的放电性能受温度影响较大，不同温度下的放电曲线也有所不同，本文将对磷酸铁锂电池在不同温度下的放电曲线进行分析。
1. 低温下的放电曲线在低温环境下，磷酸铁锂电池的放电曲线常常呈现出以下特点：1）电压衰减较快：低温环境下，电池的内阻会增加，导致电池放电时电压衰减较快。
放电曲线的斜率会比较陡，整体曲线形状较为陡峭。
2）容量损失较大：低温环境下，电池的有效容量会显著下降。
由于电极反应速率减慢，部分锂离子难以嵌入/脱出磷酸铁锂晶格，使得电池的可用容量减少。
3）放电评台偏低：在低温环境下，磷酸铁锂电池的放电评台通常会偏向较低的电压，这也是由于电极反应速率减慢导致的结果。
2. 常温下的放电曲线在常温环境下，磷酸铁锂电池的放电曲线表现出以下特点：1）平稳的电压衰减：在常温环境下，电池的内阻相对较低，因此电压衰减较为平稳。
整体放电曲线的斜率较为温和，不会呈现出特别陡峭的形状。
2）较高的有效容量：在常温环境下，电池的有效容量相对较高，电极反应速率适中，可以更充分地利用电池的容量。
3）较高的放电评台：常温下，磷酸铁锂电池的放电评台相对较高，这有利于充分利用电池的能量。
3. 高温下的放电曲线在高温环境下，磷酸铁锂电池的放电曲线常常表现出以下特点：1）电压衰减较快：在高温环境下，电池内部的化学反应速率增加，导致电压衰减较快。
整体放电曲线呈现出斜率较大的特点。
2）较低的有效容量：高温环境下，电极反应速率过快会导致一部分锂离子无法完全嵌入/脱出磷酸铁锂晶格，使得电池的有效容量减少。
3）放电评台偏低：在高温环境下，磷酸铁锂电池的放电评台通常会偏向较低的电压，这也是由于电极反应速率过快导致的结果。
总结：在不同温度下，磷酸铁锂电池的放电曲线会出现不同的特点，这是由于温度对电池内部化学反应速率的影响所导致的。
磷酸铁锂电池电压容量曲线
磷酸铁锂电池电压容量曲线磷酸铁锂电池（LFP电池）是一种锂离子电池，具有高能量密度、长循环寿命和较低的自放电率等优点。
在现代交通、可再生能源和电力储存等领域得到了广泛应用。
本文将详细介绍磷酸铁锂电池的电压容量曲线。
磷酸铁锂电池的电压容量曲线描述了电池电压与电池容量之间的关系。
在电池放电过程中，电压逐渐下降，而容量逐渐减小。
而在电池充电过程中，电压逐渐上升，容量逐渐增加。
磷酸铁锂电池的标称电压为3.2V。
在完全充电状态下，电池的电压会接近或等于3.2V。
当电池开始放电时，电压会逐渐下降，直到电池放电至一定容量后，电压会进一步下降，并逐渐趋于稳定。
这个趋势在电池的放电曲线上呈现为一个平稳的下降曲线。
磷酸铁锂电池的充电过程与放电过程相反，电池电压逐渐升高，直到达到最高电压，通常为3.65V。
当电池接近充电终止时，电压会进一步上升，并趋于稳定。
此时，电池充电曲线将呈现一个平稳的上升曲线。
在实际应用中，磷酸铁锂电池充放电过程中的电压变化受到多种因素的影响。
首先，电池的容量大小对电压有直接影响。
在相同的放电过程中，电池的容量越大，电压下降的趋势越缓和。
相反，容量较小的电池，在电流相同的情况下，电压下降的趋势较为陡峭。
其次，温度也会影响磷酸铁锂电池的电压变化。
在低温环境下，电池的电压下降速度会加快，而在高温环境下，电压下降速度会减慢。
这是因为低温会影响电池内部的化学反应速率，而高温则会加快这一速率。
除此之外，充电和放电过程中的电流大小也会影响磷酸铁锂电池的电压变化。
在相同的容量条件下，当放电电流增大时，电压下降的速度也会加快。
同样，在充电过程中，电流越大，电压上升的速度越快。
总的来说，磷酸铁锂电池的电压容量曲线具有一定的规律，但实际应用中受到多种因素的影响。
在选用磷酸铁锂电池时，需要考虑到电压容量曲线的变化规律，使其适应具体的应用需求。
同时，为了保证电池的正常使用和延长电池寿命，还需要注意控制电池的充放电电流和温度等参数。
磷酸铁锂电池充放电性能研究

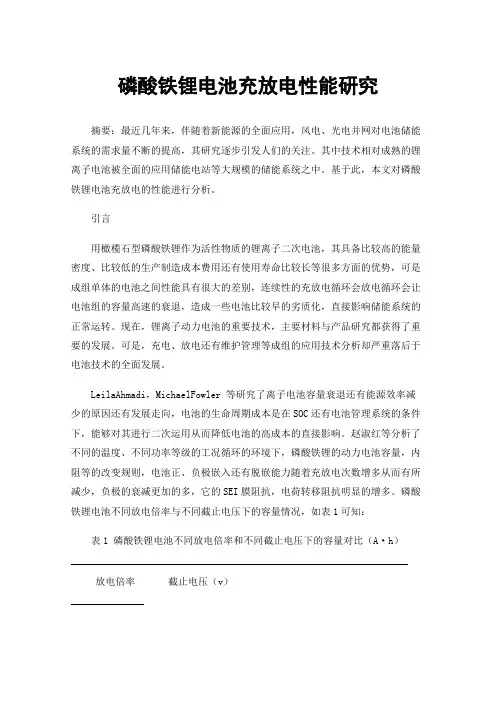

磷酸铁锂电池充放电性能研究摘要：最近几年来，伴随着新能源的全面应用，风电、光电并网对电池储能系统的需求量不断的提高，其研究逐步引发人们的关注。
其中技术相对成熟的锂离子电池被全面的应用储能电站等大规模的储能系统之中。
基于此，本文对磷酸铁锂电池充放电的性能进行分析。
引言用橄榄石型磷酸铁锂作为活性物质的锂离子二次电池，其具备比较高的能量密度、比较低的生产制造成本费用还有使用寿命比较长等很多方面的优势，可是成组单体的电池之间性能具有很大的差别，连续性的充放电循环会放电循环会让电池组的容量高速的衰退，造成一些电池比较早的劣质化，直接影响储能系统的正常运转。
现在，锂离子动力电池的重要技术，主要材料与产品研究都获得了重要的发展。
可是，充电、放电还有维护管理等成组的应用技术分析却严重落后于电池技术的全面发展。
LeilaAhmadi，MichaelFowler 等研究了离子电池容量衰退还有能源效率减少的原因还有发展走向，电池的生命周期成本是在SOC还有电池管理系统的条件下，能够对其进行二次运用从而降低电池的高成本的直接影响。
赵淑红等分析了不同的温度、不同功率等级的工况循环的环境下，磷酸铁锂的动力电池容量，内阻等的改变规则，电池正、负极嵌入还有脱嵌能力随着充放电次数增多从而有所减少，负极的衰减更加的多，它的SEI膜阻抗，电荷转移阻抗明显的增多。
磷酸铁锂电池不同放电倍率与不同截止电压下的容量情况，如表1可知：表1 磷酸铁锂电池不同放电倍率和不同截止电压下的容量对比（A·h）放电倍率截止电压（v）2.7 2.6 2.51/4c38.9640.8241.561/3c38.4140.8741.491/2c37.6340.0940.321c36.7138.8839.721.5c36.2538.9839.671磷酸铁锂电池的充电特性磷酸铁锂电池对电压的精准度要求十分的高，误差不能够多于1%。
现在，离子电池的额定电压是3.2V的磷酸铁电池，这个电池的充电终止电压是3.65V，其允许的误差范围为0.0365V。
磷酸铁锂电池电压与容量曲线
磷酸铁锂电池电压与容量曲线
磷酸铁锂电池是一种常见的锂离子电池，其电压与容量曲线是评估其性能的重要指标之一。
在充放电过程中，磷酸铁锂电池的电压与容量曲线会有所变化。
充电时，电池电压会逐渐升高，容量也会逐渐增加，直到达到充满状态。
而放电时，电池电压会逐渐降低，容量也会逐渐减少，直到电池无法再提供足够的电能为止。
在实际使用中，磷酸铁锂电池的电压与容量曲线会受到多种因素的影响，如温度、放电速率等。
因此，在选择和使用磷酸铁锂电池时，需要根据实际需求和环境条件来选择合适的电池型号及使用方式。
总之，磷酸铁锂电池的电压与容量曲线是评估其性能的重要指标之一，对于合理使用和维护电池具有重要意义。
- 1 -。
磷酸铁锂电压曲线
磷酸铁锂电压曲线概述磷酸铁锂（LiFePO4）电池是一种新型锂离子电池，具有高能量密度、长循环寿命、较高的安全性和环保性等优点，因此在电动车、储能系统等领域得到广泛应用。
磷酸铁锂电池的电压曲线是描述其电压随时间变化的图形，通过分析电压曲线可以了解电池的工作状态和性能。
电压曲线的基本特点磷酸铁锂电池的电压曲线通常可以分为充电阶段、放电阶段和静置阶段三个阶段。
以下将对每个阶段的特点进行详细介绍。
充电阶段在充电阶段，磷酸铁锂电池的电压会逐渐上升。
初始阶段的充电电压较低，随着充电时间的增加，电压会逐渐提高，直到达到充满电状态。
充电阶段的电压曲线通常呈现出一个平缓的上升趋势。
放电阶段在放电阶段，磷酸铁锂电池的电压会逐渐下降。
初始阶段的放电电压较高，随着放电时间的增加，电压会逐渐降低，直到达到放电截止电压。
放电阶段的电压曲线通常呈现出一个平缓的下降趋势。
静置阶段在静置阶段，磷酸铁锂电池的电压基本保持稳定，只有极小的波动。
这个阶段是指电池处于未充电或未放电状态，电压曲线通常呈现出一个水平的直线。
电压曲线的影响因素磷酸铁锂电池的电压曲线受多种因素的影响，以下将介绍几个主要的影响因素。
温度温度是影响磷酸铁锂电池电压曲线的重要因素之一。
一般来说，温度越高，电池的内阻越小，电池的放电能力越强，因此电压下降的速度会更快。
相反，温度越低，电池的内阻越大，电池的放电能力越弱，因此电压下降的速度会更慢。
充电速率充电速率是指电池充电时的电流大小。
充电速率越高，即充电电流越大，电压上升的速度也会更快。
相反，充电速率越低，电压上升的速度会更慢。
放电速率放电速率是指电池放电时的电流大小。
放电速率越高，即放电电流越大，电压下降的速度也会更快。
相反，放电速率越低，电压下降的速度会更慢。
循环次数循环次数是指电池经历了多少次充放电循环。
随着循环次数的增加，磷酸铁锂电池的容量会逐渐衰减，电压曲线的形态也会发生变化。
一般来说，循环次数越多，电压曲线下降的速度会更快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷酸铁锂电池充放电曲线和循环曲线(总8页)
-CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除 磷酸铁锂电池充放电曲线和循环曲线我公司生产的磷酸铁锂电池以其无毒、无污染，高安全性，循环寿命长，充放电平台稳定等优点受到锂电池专家的关注。我公司所生产的LiFePO4动力电池在国内、外均处于领先水平，填补了国内、外大功率磷酸铁锂动力电池的空白，并获得多项国家专利。10C充放电1000次循环容量衰减在25%以内，充放电平台稳定，安全性能优良，可大电流充放电，完全解决了钴酸锂，锰酸锂等材料做动力型电池所存在的安全隐患和使用寿命问题。磷酸铁锂动力电池将取代铅酸、镍氢电池、钴酸锂和锰酸锂锂电池，引领汽车工业走进绿色时代。 我公司生产的磷酸铁锂18650－1200mAh的电池充放电曲线和大电流循环曲线如下：
我公司生产的磷酸铁锂CR123A－500mAh的电池大电流循环曲线如下 新型磷酸铁锂动力电池
中心议题： 磷酸铁锂电池的结构与工作原理 磷酸铁锂电池的放电特性及寿命 磷酸铁锂电池的使用特点 磷酸铁锂动力电池的应用状况
自锂离子电池问世以来，围绕它的研究、开发工作一直不断地进行着，上世纪90年代末又开发出锂聚合物电池，2002年后则推出磷酸铁锂动力电池。
锂离子电池内部主要由正极、负极、电解质及隔膜组成。正、负极及电解质材料不同及工艺上的差异使电池有不同的性能，并且有不同的名称。目前市场上的锂离子电池正极材料主要是氧化钴锂（LiCoO2），另外还有少数采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2)作正极材料的锂离子电池，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。新开发的磷酸铁锂动力电池是用磷酸铁锂（LiFePO4）材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。
一般锂离子电池的电解质是液体的，后来开发出固态及凝胶型聚合物电解质，则称这种锂离子电池为锂聚合物电池，其性能优于液体电解质的锂离子电池。
磷酸铁锂电池的全名应是磷酸铁锂锂离子电池，这名字太长，简称为磷酸铁锂电池。由于它的性能特别适于作动力方面的应用，则在名称中加入“动力”两字，即磷酸铁锂动力电池。也有人把它称为“锂铁（LiFe）动力电池”。
采用LiFePO4材料作正极的意义 目前用作锂离子电池的正极材料主要有：LiCoO2、LiMn2O4、LiNiO2及LiFePO4。这些组成电池正极材料的金属元素中，钴（Co）最贵，并且存储量不多，镍（Ni）、锰（Mn）较便宜，而铁（Fe）最便宜。正极材料的价格也与这些金属的价格行情一致。因此，采用LiFePO4正极材料做成的锂离子电池应是最便宜的。它的另一个特点是对环境无污染。
作为可充电电池的要求是：容量高、输出电压高、良好的充放电循环性能、输出电压稳定、能大电流充放电、电化学稳定性能、使用中安全（不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸）、工作温度范围宽、无毒或少毒、对环境无污染。采用LiFePO4作正极的磷酸铁锂电池在这些性能要求上都不错，特别在大放电率放电（5～10C放电）、放电电压平稳上、安全上（不燃烧、不爆炸）、寿命上（循环次数）、对环境无污染上，它是最好的，是目前最好的大电流输出动力电池。
LiFePO4电池的结构与工作原理 LiFePO4电池的内部结构如图1所示。左边是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过，右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。电池的上下端之间是电池的电解质，电池由金属外壳密闭封装。
图1LiFePO4电池内部结构 LiFePO4电池在充电时，正极中的锂离子Li+通过聚合物隔膜向负极迁移；在放电过程中，负极中的锂离子Li+通过隔膜向正极迁移。锂离子电池就是因锂离子在充放电时来回迁移而命名的。 LiFePO4电池主要性能 LiFePO4电池的标称电压是3.2V、终止充电电压是3.6V、终止放电压是2.0V。由于各个生产厂家采用的正、负极材料、电解质材料的质量及工艺不同，其性能上会有些差异。例如同一种型号（同一种封装的标准电池），其电池的容量有较大差别（10%～20%）。
磷酸铁锂动力电池主要性能列于表1。为了与其他可充电电池的相比较，也在表中列出其他种类可充电电池性能。这里要说明的是，不同工厂生产的磷酸铁锂动力电池在各项性能参数上会有一些差别；另外，有一些电池性能未列入，如电池内阻、自放电率、充放电温度等。
磷酸铁锂动力电池的容量有较大差别，可以分成三类：小型的零点几到几毫安时、中型的几十毫安时、大型的几百毫安时。不同类型电池的同类参数也有一些差异。这里再介绍一种目前应用较广的小型标准圆柱形封装的磷酸铁锂动力电池的参数。其外廓尺寸：直径为18mm、高650mm（型号为18650），其参数性能如表2所示。 6
典型的放电特性及寿命 一种型号为STL18650的磷酸铁锂动力电池（容量为1100mAh）在不同的放电率时其放电特性如图2所示。最小的放电率为0.5C，最大的放电率为10C，五种不同的放电率形成一组放电曲线。由图2中可看出，不管哪一种放电率，其放电过程中电压是很平坦的（即放电电压平稳，基本保持不变），只有快到终止放电电压时，曲线才向下弯曲（放电量达到800mAh以后才出现向下弯曲）。在0.5～10C的放电率范围内，输出电压大部分在2.7～3.2V范围内变化。这说明该电池有很好的放电特性。
图2STL18650的放电特性 容量为1000mAh的STL18650在不同的温度条件下（从-20～+40℃）的放电曲线如图3所示。如果在23℃时放电容量为100%，则在0℃时的放电容量降为78%，而在-20℃时降到65%，在+40℃放电时其放电容量略大于100%。 从图3中可看出，STL18650磷酸铁锂电池可以在-20℃下工作，但输出能量要降低35%左右。
图3STL18650在多温度条件下的放电曲线 STL18650的充放电循环寿命曲线如图4所示。其充放电循环的条件是：以1C充电率充电，以2C放电率放电，历经570次充放电循环。从图4的特性曲线可看出，在经过570次充放电循环，其放电容量未变，说明该电池有很高的寿命。 8
图4STL18650的充放电循环寿命曲线 过放电到零电压试验 采用STL18650（1100mAh）的磷酸铁锂动力电池做过放电到零电压试验。试验条件：用0.5C充电率将1100mAh的STL18650电池充满，然后用1.0C放电率放电到电池电压为0C。再将放到0V的电池分两组：一组存放7天，另一组存放30天；存放到期后再用0.5C充电率充满，然后用1.0C放电。最后比较两种零电压存放期不同的差别。
试验的结果是，零电压存放7天后电池无泄漏，性能良好，容量为100%；存放30天后，无泄漏、性能良好，容量为98%；存放30天后的电池再做3次充放电循环，容量又恢复到100%。
这试验说明该电池即使出现过放电（甚至到0V），并存放一定时间，电池也不泄漏、损坏。这是其他种类锂离子电池不具有的特性。
磷酸铁锂电池的特点 通过上述介绍，LiFePO4电池可归纳下述特点。 1高效率输出：标准放电为2～5C、连续高电流放电可达10C，瞬间脉冲放电（10S）可达20C； 2高温时性能良好：外部温度65℃时内部温度则高达95℃，电池放电结束时温度可达160℃，电池的结构安全、完好； 3即使电池内部或外部受到伤害，电池不燃烧、不爆炸、安全性最好； 4极好的循环寿命，经500次循环，其放电容量仍大于95%； 5过放电到零伏也无损坏； 6可快速充电； 7低成本； 8对环境无污染。
磷酸铁锂动力电池的应用 由于磷酸铁锂动力电池具有上述特点，并且生产出各种不同容量的电池，很快得到广泛地应用。它主要应用领域有：
1大型电动车辆：公交车、电动汽车、景点游览车及混合动力车等； 2轻型电动车：电动自行车、高尔夫球车、小型平板电瓶车、铲车、清洁车、电动轮椅等； 3电动工具：电钻、电锯、割草机等； 4遥控汽车、船、飞机等玩具； 5太阳能及风力发电的储能设备； 6UPS及应急灯、警示灯及矿灯(安全性最好)； 7替代照相机中3V的一次性锂电池及9V的镍镉或镍氢可充电电池（尺寸完全相同）； 8小型医疗仪器设备及便携式仪器等。
这里举一个用磷酸铁锂动力电池替代铅酸电池的应用实例。采用36V/10Ah(360Wh)的铅酸电池，其重量12kg，充一次电可行走约50km，充电次数约100次，使用时间约1年。若采用磷酸铁锂动力电池，采用同样的360Wh能量（12个10Ah电池串联组成），其重量约4kg，充电一次可行走80km左右，充电次数可达1000次，使用寿命可达3～5年。虽然说磷酸铁锂动力电池的价格较铅酸电池高得多，但总的经济效果还是采用磷酸铁锂动力电池更好，并且在使用上更轻便。
小型磷酸铁锂动力电池小型磷酸铁锂动力电池是标准的，有圆柱形及长方形。如圆柱型的型号有18650、26650等。型号中前两位是表示直径，后两位或三位表示高度（单位为mm），即18650的尺寸的直径为18，高度为65。长方形的型号有103450R、183665R等。其前两位是电池的厚度、中间两位是电池的宽度，后两位是电池的长度（单位为mm）。电池生产工厂往往在型号前加三个英文字母作厂标，例如型号为×××18650。结语磷酸铁锂动力电池是一种新型动力电池，由于其性能优良，受到各方面的重视。我国现在已有一些工厂生产磷酸铁锂电池正极材料及生产各种不同容量的磷酸铁锂动力电池。由于生产时间不长，规模还不大，造成供不应求的情况。不过，这种情况可望在2～3年内得到改变，磷酸铁锂动力电池将更便宜，并且其应用将更普遍。
