【名师推荐资料】2020年九年级物理上册 第十三章 四 电压和电压表的使用(第1课时 电压和电压表)练习(含

第1课时电压和电压表

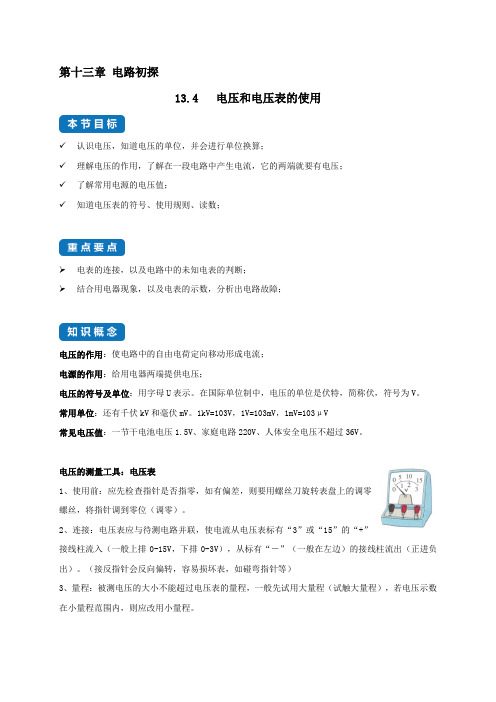

知识点 1 电压
1．如图13－4－1所示，水泵使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的________，________使电路中产生持续的________，这种思维方法称为________法．
图13－4－1
2．电路中有持续电流的条件：
①________________________________________________________________________；
②________________．
3．电视机的遥控器由两节新干电池供电，其工作电压为________V. 实验室用三个蓄电池串联起来的蓄电池组的电压为________V.
4．关于电压，下列说法错误的是( )
A．电压是电路中形成电流的原因
B．电源是电路中提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
知识点 2 认识电压表
5．实验室内常用的电压表如图13－4－2甲所示．
图13－4－2
(1)把标有“－”和“3”的两个接线柱接到电路中，表示选用________V的量程，读数时以刻度盘________(选填“上方”或“下方”)的刻度为准，电压表的分度值为________V.
(2)把标有“－”和“15”的两个接线柱接到电路中，表示选用________V的量程，读数时以刻度盘________(选填“上方”或“下方”)的刻度为准，电压表的分度值为________V.
(3)读出图甲中电压表的示数U＝________V，图乙中电压表的示数U＝________V.
知识点 3 电压表的使用
6．某同学做电学实验时，在将电压表接入电路前，发现电压表的指针如图13－4－3所示，他下一步应该进行的操作是( )
图13－4－3
A．改用小量程
B．对电压表进行调零操作
C．将电压表的“＋”“－”接线柱接线对调
D．这纯属偶然，只要将电压表接入电路就会正常
7．图13－4－4中，开关闭合后，电压表能正确测量灯L2两端电压的是( )
图13－4－4
8．在测量电压时：若发现指针偏转超过了最大刻度，这是因为____________________；如果指针向着没有刻度的一方偏转，这是因为________________________；如果指针偏转角度很小，这是因为____________________.
9．如图13－4－5所示电路中，当开关S闭合时，电压表测的是哪部分的电压( )
图13－4－5
A．灯L1B．灯L2 C．灯L1和L2D．电源和灯L1
10．在用电压表测某电阻两端的电压时，若选用0～3 V的量程，测得的电压值为2.2 V；若使用0～15 V的量程，测得的电压值为2.0 V，那么该电阻两端电压的大小应是( ) A．2.2 V B．2.0 V C．2.1 V D．无法确定
11．如图13－4－6所示为某同学做实验时的错误电路图，当闭合开关后，将出现的情况是( )
图13－4－6
A．电压表指针有明显偏转B．电压表一定烧坏
C．灯泡L的灯丝烧断D．电源损坏
12．如图13－4－7所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是( )
图13－4－7
A．导线1 B．导线2 C．导线3 D．导线4
13．小华在用两个量程的电压表(0～3 V和0～15 V)测两节干电池串联组成的电池组的电压时，记录的数据为12.5 V，他出现的错误是__________________，实际电压应是________V.
14．图13－4－8是某同学用电压表测小灯泡L2两端电压的电路图，请指出图中的两处错误．
(1)________________________________________________________________________；
(2)________________________________________________________________________．
图13－4－8
15．在图13－4－9中的虚线框内填入电池和电压表的符号，使电路成为串联电路．
图13－4－9
16．在“学习使用电压表”的实验中，某同学连接了如图13－4－10所示的电路．
图13－4－10
(1)请在虚线框中画出与图甲对应的电路图，并在电路图中标上L1、L2.
(2)某次测量时，电压表的示数如图13－4－11所示，则此时灯L1两端的电压为________V.
图13－4－11
(3)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D 接线柱上，测量灯L2两端的电压．这一做法存在的问题是________________________．
17．[2016·郴州] 如图13－4－12所示，以下判断正确的是( )
图13－4－12
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
18．[2017·枣庄]如图13－4－13所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V.
图13－4－13
教师详解详析
1．电压电压电流类比
[点评] 本题中的图片取材于教材P75图13－25(a)，主要考查电压的概念．通过水压类比抽象的电压，容易理解电压是形成电流的原因．
2．有电源提供电压电路是通路
3．3 6
4．D
5．(1)0～3 下方0.1 (2)0～15 上方0.5
(3)1.5 10
6．B 7.D
8．电压表所选量程偏小(或所测电压值超过了电压表的最大测量值) 电压表的正、负接线柱接反了电压表所选量程偏大
9．B
10．A [解析] 当选择大量程时，由于分度值是0.5 V，读数读成2.0 V，最后一位是不精确的，小量程的分度值为0.1 V，所以选小量程读数为2.2 V，最后一位是精确的．11．A 12.[导学号：29762063]C
13．读数时误将0～3 V量程按0～15 V量程读数 2.5
[解析] 电压表所选的量程是0～3 V，他读数时误将0～3 V量程按0～15 V量程读数；又指在同一位置，大量程读数是小量程读数的5倍，则实际电压应为2.5 V.
14．(1)电压表的正、负接线柱接反了
(2)电压表与灯L2串联了
15．[导学号：29762064]如图所示
16．(1)图略(2)1.9
(3)电压表的正、负接线柱接反了，指针会反偏
17．C
18．负0.6
[解析] 锌片与电压表的负接线柱相连，电压表指针偏转正常，因此锌片是盐水电池的负极，铜片和“3”接线柱相连，电压表量程为0～3 V，读出电池电压为0.6 V.。
