设计时片式电阻必须了解的知识
片式压敏电阻
片式压敏电阻导言电阻是电子元器件中的一种重要器件，用于控制电流的流动。
片式压敏电阻是一种特殊的电阻，其电阻值会随外界物理压力的变化而变化。
本文将深入探讨片式压敏电阻的原理、特点、应用和制造工艺。
片式压敏电阻的原理片式压敏电阻的作用原理是利用一种特殊材料的电阻特性来实现电阻值与外界压力的相关性。
该特殊材料一般是由金属粉末和聚合物组成的复合材料。
当外界施加压力时，片式压敏电阻中的金属粉末会发生形变，导致电阻值的变化。
片式压敏电阻在常态下具有较高的电阻值，当外界施加一定的压力时，电阻值会显著下降。
这种电阻值与压力的相关性能够被应用于各种传感器和控制电路中。
片式压敏电阻的特点片式压敏电阻具有以下特点：1.压力敏感性：片式压敏电阻对外界压力的变化非常敏感，能够准确地感知和响应外界压力的变化。
2.宽压力范围：片式压敏电阻的电阻值随外界压力的变化而变化，可以适应不同的压力范围。
不同规格和型号的片式压敏电阻具有不同的压力灵敏度和动态范围。
3.高精度和稳定性：片式压敏电阻的电阻值变化非常稳定和可靠，具有高精度的压力测量和控制能力。
4.响应速度快：片式压敏电阻的响应速度非常快，可以实时感知和响应外界压力的变化。
5.体积小：片式压敏电阻的尺寸小巧，可以方便地集成到各种电子设备和系统中。
片式压敏电阻的应用片式压敏电阻由于其特殊的电阻特性和多种优点，被广泛应用于各种领域和行业。
以下是片式压敏电阻常见的应用领域：1. 压力传感器片式压敏电阻可以作为压力传感器的核心元件，用于测量和控制液体或气体中的压力。
通过片式压敏电阻的电阻值变化，可以精确地测量压力的大小，并实时反馈给控制系统。
2. 电子天平片式压敏电阻可用于电子天平中，用于测量物品的质量。
当物品放置在电子天平的传感器上时，片式压敏电阻的电阻值会随物品重量的变化而变化，从而实现准确的重量测量。
3. 汽车工业片式压敏电阻在汽车工业中起到重要作用。
例如，它可以用于测量汽车轮胎与地面的接触压力，从而实现对轮胎的监测和控制。

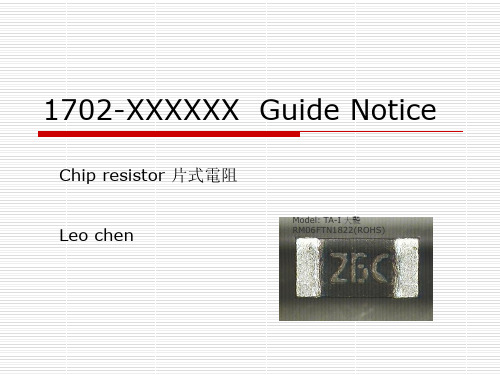

Chip resistor 片式电阻
R 10 R
PS：上限類別溫度—電阻器設計所確定的、用類別功耗標出的那部分額定功耗下能夠連續工作的最高環境溫度 下限類別溫度—電阻器設計所確定的能夠連續工作的最低環境溫度
Rate Voltage
額定電壓---用標稱阻值和額定功耗乘積的平方根計算出來的直流電壓或交流電壓有效值。 電阻選用時在電路中應用須結合本參數確保施加電壓不會超出而導致零件燒毀。 在業內一般用RCWV表示（Rate Continuous Working Voltage）
l s
R
l HW
Resistance
資料來源：Yageo FAE Specialty Products Work Shop
Resistance
電流流經將產生熱量，計算公式為：
Q I 2 Rt
A
Q Cm(t t0）
B
其中Q---為產生的熱量，I---通過的有效電流值，R---DCR值，t---通電時間。 其中C---比熱容，m---零件質量，t---升高到的溫度，t0---環境初始溫度 從式中可看出DCR值的大小，將影響產品工作時產生的熱量，及工作溫升△t。 對A式及B式整理可得下列公式
片式厚膜电阻器
片式厚膜电阻器片式厚膜电阻器，是一种常见的电阻器类型，具有许多优点和广泛的应用。
本文将从厚膜电阻器的原理、结构、特点和应用等方面进行介绍。
一、厚膜电阻器的原理厚膜电阻器是利用厚膜工艺在陶瓷或玻璃基片上制作电阻材料，再通过蒸镀、丝印等工艺形成导线和引线，最后在高温烧结过程中形成电阻器结构。
厚膜电阻器的电阻值由电阻材料的阻值、长度和宽度决定。
二、厚膜电阻器的结构厚膜电阻器一般由基片、电阻材料、电极、引线和封装等部分组成。
基片作为电阻器的基础，一般采用陶瓷或玻璃材料；电阻材料是通过厚膜工艺在基片上制作的，常见的材料有铬、铜、镍等；电极是连接电阻材料的导线，常见的形式有蒸镀、丝印等；引线是将电阻器连接到电路中的导线，一般采用金属材料；封装是将电阻器保护起来，常见的封装有贴片式、插件式等。
三、厚膜电阻器的特点1. 高精度：厚膜电阻器的电阻值精度高，一般可达到1%或更高。
2. 耐高温：厚膜电阻器可以在高温环境下工作，一般可耐受几百摄氏度的温度。
3. 耐腐蚀：厚膜电阻器的电阻材料往往具有良好的耐腐蚀性能，可以在恶劣的环境下使用。
4. 体积小：厚膜电阻器的体积相对较小，适合在空间有限的电路中使用。
5. 成本低：相比于其他类型的电阻器，厚膜电阻器的制造成本相对较低。
四、厚膜电阻器的应用厚膜电阻器广泛应用于各种电子设备和电路中，主要包括以下几个方面：1. 电源供应：厚膜电阻器常用于电源供应电路中的电流限制、电压分压等功能。
2. 信号处理：厚膜电阻器用于信号处理电路中的电流测量、电阻匹配等。
3. 温度测量：厚膜电阻器可以作为温度传感器使用，常用于温度测量和控制中。
4. 自动控制：厚膜电阻器常用于自动控制电路中的反馈、调节和保护等功能。
5. 通信设备：厚膜电阻器用于通信设备中的阻抗匹配、滤波等。
片式厚膜电阻器是一种常见的电阻器类型，具有高精度、耐高温、耐腐蚀、体积小和成本低等特点。
它广泛应用于电子设备和电路中的电源供应、信号处理、温度测量、自动控制和通信设备等领域。
电阻基础必学知识点
电阻基础必学知识点
1. 电阻的定义：电阻是指导体中电流通过时所遇到的阻碍或阻力。
单位为欧姆（Ω）。
2. 电阻的公式：电阻的大小可以用欧姆定律来表示，即R=V/I，其中R为电阻，V为电压，I为电流。
3. 电阻的分类：电阻可以分为固定电阻和可变电阻两种。
固定电阻的阻值是固定的，常见的有碳膜电阻、金属膜电阻等；可变电阻的阻值可以调节，常见的有可调电阻、光敏电阻等。
4. 电阻的串并联：电阻可以进行串联和并联，串联时电阻之和等于总阻值，即Rt = R1 + R2 + ...，并联时电阻之和的倒数等于总阻值的倒数，即1/Rt = 1/R1 + 1/R2 + ...
5. 电阻的颜色编码：对于固定电阻，常用颜色编码来表示其阻值。
一般是通过查表或者使用万用表来确定电阻的阻值。
6. 电阻的功率：电阻产生的热量与通过的电流和电阻的阻值有关。
功率可以通过P = VI或者P = I²R来计算，其中P为功率，V为电压，I为电流，R为电阻。
7. 电阻的温度系数：电阻的阻值与温度有关，具有一定的温度系数。
温度系数表示单位温度变化时阻值的变化程度，常用ppm/℃表示。
8. 电阻的功率系列：电阻的阻值存在一定的离散性，为了满足不同功率要求，有一定范围的阻值可供选择，常用的电阻阻值系列有E12、
E24、E96等。
9. 电阻的应用：电阻在电路中广泛应用，常见的应用包括限流、保护
电路、分压、滤波等。
10. 电阻的特性曲线：电阻的阻值与电压或电流之间存在一定的关系，可以通过绘制特性曲线来描述电阻的特性。
常见的特性曲线有线性曲线、非线性曲线等。
片式电阻器
片式电阻器
片式电阻器（简称片阻）是一种由耐高温材料（如陶瓷）制成的电器元件，它可以克服电路热量、容量，阻止电压波动和降低负载的噪音等功能。
它使用自然的空气为冷却媒介，通过导体（如金属丝）将一层金属箔与另一层金属箔连接起来，从而形成一个稳定的电阻量。
片式电阻器一般有两种结构：剥制型和压接型。
剥制型在一块树脂基底上利用金属箔剥离而成，压接型则是采用压接系统，在树脂基底上把两层金属箔定型，形成各种不同的参数，并在金属箔上接上镀金。
片式电阻器有很多优点，它的容量小、功耗低，外形小巧美观，噪音更小，而且传导热能损耗更小，还可预防因电压波动而引发的问题。
比起其他电子元件，它的维护起来也更方便，由于其寿命较长，因而可以节约使用费用和管理费用。
片式电阻器的常见应用范围包括消费电子产品、家用电器、无线和通信系统、汽车电子设备、灯具及照明设备、电源、和电动机等。
此外，片式电阻器还可以用来过滤掉可能存在的脉冲，帮助获得更好的脉冲控制，电路设计者可以根据不同的参数选用片式电阻器，以达到合理便捷的应用效果。
片式电阻制作工艺
片式电阻制作工艺
片式电阻是一种常见的表面贴装元件（Surface Mount Device，SMD），常用于电子产品中。
片式电阻制作工艺包括以下步骤：
1. 基材选择：根据要求选择适当的基材，常见的有陶瓷、瓷崩、硅。
2. 印制电阻材料：将电阻材料印刷在基材上，常见的电阻材料有碳膜、金属膜、金属氧化物膜等。
3. 激光修整：通过激光控制来修整电阻值和精度。
4. 切割：将印制好的电阻材料切割成相应的尺寸和形状。
5. 测试：对切割好的电阻进行测试，包括电阻值、精度、温度系数等的测试。
6. 包装：将测试合格的电阻进行包装，一般采用卷带包装或者盒装。
需要注意的是，片式电阻的制作工艺可能因厂家或产品要求而有所差异，以上步骤仅为一般常见的制作工艺。
同时，制作片式电阻需要一定的专业设备和技术能力，建议由专业的电子制造厂商来完成。
元器件设计知识点归纳
元器件设计知识点归纳元器件设计是电子工程领域中的一项重要任务，它涉及到电路设计、电路分析和性能优化等方面。
在进行元器件设计时，我们需要了解各种元器件的特性、参数以及应用场景等知识点。
本文将对常见的元器件进行归纳总结，以帮助读者更好地理解元器件设计的关键知识。
一、电阻器电阻器是用来限制电流、降低电压、分压和调整信号幅度的元器件。
它主要由电阻材料、引线和外壳等组成。
在电阻器的设计中，我们需要考虑的关键知识点包括：1. 电阻值：电阻值是电阻器的核心参数，通常用欧姆（Ω）表示。
在设计中，我们需要根据电路中的电流和电压要求选择适当的电阻值。
2. 精度：电阻器的精度是指其实际阻值与标称阻值之间的偏差。
常见的电阻器精度有1%、5%等。
在设计要求较高的电路中，选择更高精度的电阻器是必要的。
3. 消耗功率：电阻器在工作时会产生一定的热量，这意味着其会消耗一定的功率。
在设计中，我们需要根据电阻器的额定功率选择合适的型号，以避免电阻器过热损坏。
二、电容器电容器是一种可以存储电荷的元器件，它由两个导体板（极板）和介质组成。
电容器的设计中需要考虑以下知识点：1. 电容值：电容值是电容器的核心参数，通常用法拉（F）表示。
在设计中，我们需要选择适当的电容值来满足电路中的储能需求。
2. 电压等级：电容器的工作电压等级是指其能够承受的最大电压。
在设计过程中，我们需要根据电路中的电压要求选择合适的电压等级，以防止电容器过压损坏。
3. ESR：ESR（Equivalent Series Resistance）是电容器的等效串联电阻，它表示电容器在交流信号中的阻抗。
较低的ESR值意味着电容器可以支持更高频率的信号。
三、电感器电感器是一种可以存储电磁能量的元器件，它主要由线圈和磁性材料组成。
在电感器的设计中，我们需要考虑以下知识点：1. 电感值：电感值是电感器的核心参数，通常用亨利（H）表示。
在设计中，我们需要选择适当的电感值来满足电路中对电磁能量储存的需求。
电阻器知识点总结
电阻器知识点总结一、电阻器的基本知识1. 电阻器的作用电阻器是一种用来限制电流、调节电压以及分压和分流的被动电子元件。
它的作用是根据欧姆定律，通过电阻器的电流与电压的关系来实现。
2. 电阻器的结构电阻器通常由绝缘基体、导体和端子组成。
导体可以是金属膜、碳膜、金属膜、线圈等，导体的材料和制作工艺将决定电阻器的性能。
电阻器的终端有不同的连接方式，包括直线连接、环形连接等。
3. 电阻器的工作原理电阻器的工作原理是利用导体的阻值（电阻）限制电流的流动。
根据欧姆定律，电阻器的电流与电压成正比，电阻器的电流与电压成反比。
通过改变导体和绝缘基体的材料、几何尺寸和连接方式等参数，可以改变电阻器的电阻值和功率。
4. 电阻器的参数电阻器的主要参数包括电阻值、功率、精度、温度系数等。
电阻值是电阻器的阻值，通常以欧姆（Ω）为单位。
功率是电阻器能够吸收的最大功率，通常以瓦特（W）为单位。
精度是电阻器的测量精度，通常以百分比表示。
温度系数是电阻器的温度特性，通常以每摄氏度的阻值变化率为指标。
二、电阻器的种类1. 固定电阻器固定电阻器是最常见的一种电子元件，它的电阻值在制造后是不可调节的。
固定电阻器通常根据不同的制造工艺和材料可以分为碳膜电阻器、金属膜电阻器、线圈电阻器等。
（1）碳膜电阻器碳膜电阻器是一种以碳膜材料为基础的电阻器，通过在绝缘基体上沉积一层碳膜并进一步加工得到。
碳膜电阻器具有稳定的参数、良好的线性度和温度特性，但是受到工作功率的限制。
（2）金属膜电阻器金属膜电阻器是一种以金属薄膜材料为基础的电阻器，通过在绝缘基体上沉积一层金属薄膜并进一步加工得到。
金属膜电阻器具有较高的精度和稳定性，但是制造成本较高。
（3）线圈电阻器线圈电阻器是一种以金属线圈为基础的电阻器，通过调节线圈的长度和材料来实现不同的电阻值。
线圈电阻器具有较高的功率容量和耐电压能力。
2. 可变电阻器可变电阻器是一种可以调节电阻值的电子元件，它通常用于电路的调节和校准。
电阻电容知识点总结
电阻电容知识点总结电阻和电容是电路中常见的两种被动元件，它们在电路中扮演着重要的角色。
了解电阻和电容的基本知识对于电路设计和分析是十分重要的。
本文将从电阻和电容的基本原理、特性以及在电路中的应用等方面进行详细的介绍和总结。
一、电阻的基本知识1. 电阻的定义电阻是电路中用来限制电流流动的元件，其单位是欧姆。
电阻的作用是将电流限制在一定的范围内，防止电路过流而导致损坏。
2. 电阻的符号电阻的符号为一个平行线段，代表着电阻的阻值和功率。
3. 电阻的原理电阻的阻值取决于电阻的长度、材料和横截面积。
电阻越长、横截面积越小、材料电阻率越大，电阻阻值就越大。
4. 电阻的串联和并联在电路中，电阻可以串联连接或并联连接。
串联连接是指将多个电阻依次连接在一起，而并联连接是指将多个电阻端口连接在一起。
串联连接会使电阻之和增加，而并联连接会使电阻之和减小。
5. 电阻的功率电阻有其额定功率，当超出额定功率时，电阻会发热，可能导致电路故障甚至烧毁。
二、电容的基本知识1. 电容的定义电容是用来存储电荷的元件，其单位是法拉。
电容的作用是在电路中存储电荷，并在需要时释放。
2. 电容的符号电容的符号为两条平行的线段，代表着电容的电容值以及电压等。
3. 电容的原理电容的电容值取决于电容的极板面积、极板间距和介质的介电常数。
电容的极板面积越大、极板间距越小、介质的介电常数越大，电容值就越大。
4. 电容的充放电当电容接入电源时，极板上就会储存电荷，形成电场，这个过程叫做电容的充电。
当电容断开电源时，极板上的电荷就会慢慢流失，这个过程叫做电容的放电。
5. 电容的串联和并联电容可以串联连接或并联连接。
串联连接会使电容之和减小，而并联连接会使电容之和增加。
三、电阻和电容的特性比较1. 物理特性电阻的物理特性是阻碍电流流动，而电容的物理特性是存储电荷。
2. 阻抗特性电阻的阻抗是常数，与电流和电压成正比，即阻抗恒定。
电容的阻抗是与频率成反比的，即随着频率的增大，电容的阻抗减小。
电阻基础知识
电阻基础知识在电子学的世界里，电阻是一个基础且重要的元件。
就好像是电路中的“交通警察”，控制着电流的流动。
接下来，让我们一起深入了解一下电阻的基础知识。
首先，我们来弄清楚电阻到底是什么。
电阻，简单来说，就是对电流流动的阻碍作用。
想象一下电流是水流，电阻就是河道中的石头、树枝等障碍物，会让水流变得不那么顺畅。
在电路中，电阻用符号“R”表示，单位是欧姆（Ω）。
那电阻是怎么产生的呢？这主要和材料的特性以及导体的几何形状有关。
不同的材料具有不同的电阻特性，比如铜、铝等金属是良好的导体，电阻较小；而像橡胶、塑料等则是绝缘体，电阻非常大。
此外，导体的长度、横截面积也会影响电阻的大小。
导体越长，电阻越大；横截面积越大，电阻越小。
这就好比是一条长长的狭窄河道，水流通过的阻力就会比较大；而短而宽的河道，水流就容易通过。
电阻在电路中有很多重要的作用。
其中一个关键作用就是限流。
比如说，我们要给一个小灯泡提供合适的电流，就可以通过串联一个合适阻值的电阻来限制电流的大小，防止灯泡因为电流过大而烧毁。
电阻还可以分压。
在串联电路中，电阻分担着电源的电压。
通过选择不同阻值的电阻，可以得到我们需要的电压值。
在实际应用中，电阻有各种各样的类型。
固定电阻就是其阻值固定不变的电阻，常见的有碳膜电阻、金属膜电阻等。
碳膜电阻价格便宜，但精度相对较低；金属膜电阻则精度较高，稳定性好，但价格也稍高一些。
还有可变电阻，比如电位器，可以通过调节来改变电阻值，常用于音量调节、亮度调节等场合。
另外，还有一些特殊的电阻，如热敏电阻、光敏电阻等。
热敏电阻的阻值会随着温度的变化而变化，常用于温度检测和控制电路；光敏电阻则对光敏感，其阻值会随着光照强度的改变而改变，常用于光控电路。
了解了电阻的类型，我们再来说说如何读取电阻的阻值。
对于常见的色环电阻，通过其表面的颜色环来识别阻值。
一般有四环和五环电阻，每种颜色代表一个数字。
比如，棕色代表 1，红色代表 2，橙色代表 3 等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计时片式电阻必须了解的知识
(ZVSZCS)
定义：导体对电流的阻碍作用就叫导体的电阻。英文：Resistor，在一般简写为R。
片式电阻（通常叫贴片电阻），规格型号一般有0201,0402,0603,0805,1206,1210,2010,2512（不
同的厂家有不同的规格）
常规系列对应的功率及最大工作电压为：
0201----1/20W----25V
0402----1/16W----50V
0603----1/16W----50V
0805----1/10W----100-150V
1206----1/8W----200V
1210----1/4W----200V
2010----1/2W----200V
2512----1W----200V
提升功率系列对应的功率及最大工作电压为：
0201----1/20W----25V
0402----1/16W----50V
0603----1/10W----50V
0805----1/8W----100-150V
1206----1/4W----200V
1210----1/3W----200V
2010----3/4W----200V
2512----1W----200V
最大过负荷电压均为最大工作电压的一倍。使用温度范围0201为-50℃-125℃，其他均为为
-55℃-155℃.
使用时特别要注意电阻的最大工作电压，一般设计工程师不是太注意这一点，用于高压时，
应使用多的电阻串联。
特别要注意的是所有的电阻在环境温度为70℃时功率骤降，高温电源设计时必须考虑这一
点。
目前一般使用的表贴电阻系列标准为E24及E96
E24表示方法为三位，有效为为前面两位，后面为10的次方数。例如：
203表示为20*103=20KΩ
E24系列（*10N）
（单位：1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ）
E96表示方法为四位位，有效为为前面3位，后面为10的次方数。例如：
2003表示为200*103=200KΩ
E96系列（*10N）
（单位：1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ）
小阻值的电阻一般以R代表小数点。例如：
1R0=1Ω
一般错误的认识：
103比1003电阻精度低，这是个错误，其实只是个标准不一样而已。
精度在电阻的完整型号内会有不同表示，一般是以字母表示。
代号一般为：
D±0.5%
F±1%
G±2%
J±5%
K±10%
M±20%
电阻的温度系数，一般极少工程师会注意这个，一般有两种：K–±100ppm/℃和L---±200
或250ppm/℃
在使用过程中，振荡电阻和取样电阻就需要考虑这个指标（一般较少工程师考虑这个，考虑
这个的都是大鱼）。
表贴电阻常规分为厚膜电阻（最常用的），合金片式电阻（一般用于电流检测，功率一般做
的比较大，精度也比较高）
合金片式电阻的功率表示一般为：
C1W
K1.5W
L2W
M2.5W
N3W
精度一般有：F--±1%G--±2%H--±3%J---±5%
合金电阻的温度系数一般不超过100ppm/℃
由于合金电阻的价格昂贵，一般都是使用高精度的厚膜电阻代替使用，只有在高档电源中才
会使用合金电阻。
PCB拼板时应注意电阻的方向，方向不正确，会导致一些意外情况出现，如拼板分割后，
电阻损坏，使用一段时间后电阻无缘无故损坏等。下面给出电阻（电容也是一样）在拼板上
的错误位置和正确位置。
图1图2
图1为设计位置不良，R1方向不正确，R2距离边缘过近。
图2为上等位置设计（注意到这个细节的工程师不是很多）
当然电阻的焊盘设计也是很重要的，对于使用波峰焊接的（焊接面主要在电极边缘和线路板
接头的地方），一般使用标准库就成，对应使用焊膏回流焊接的焊盘（回流焊接面主要位于
电阻电极的下方）比标准的要小20%-30%左右，毕竟焊锡也是要钱的啊。
对于电源设计来说，一般电阻不建议使用超过1M的电阻，电路板上的污染，温度及湿
度等会造成电阻阻值的明显变化，同样不建议使用尺寸小于0603的电阻。
