PADS制板流程
PADS课设

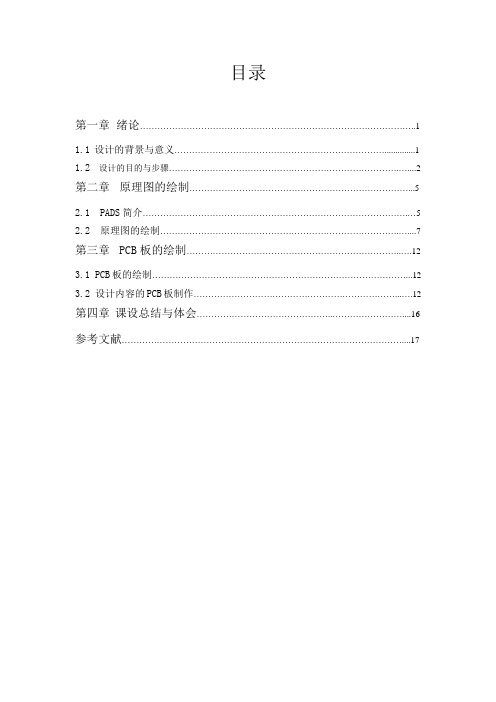

目录第一章绪论 (1)1.1设计的背景与意义 (1)1.2设计的目的与步骤 (2)第二章原理图的绘制 (5)2.1 PADS简介 (5)2.2 原理图的绘制 (7)第三章PCB板的绘制 (12)3.1 PCB板的绘制 (12)3.2 设计内容的PCB板制作 (12)第四章课设总结与体会 (16)参考文献 (17)第一章绪论1.1 设计的背景与意义1. 背景计算机辅助设计PADS指的就是电路设计中各种工作交由计算机来协助完成。
如电路图的绘制，印制电路板（PCB）文件的制作执行电路仿真等设计工作。
随着电子工业的发展，大规模超大规模集成电路的使用时电路板轴线愈加精密和复杂。
PADS软件是突出的代表，它操作简单、易学易用、功能强大。
目前PCB行业的环境和资源问题以及可持续发展问题被摆到了前所未有的战略高度。
PCB工业的发展必须加强治理，使之走上清洁生产的循环经济轨道，PCB 行业才能成为资源节约型、环境友好型的行业。
因此，PCB企业必须积极面对这个形势，加速对传统PCB生产进行技术创新和产业革命，真正实现节能减排，甚至无污染生产。
目前，世界上一些发达的国家已经投入巨资来研究和开发这项技术。
印制电子技术的材料也是一个几近全新的领域，不管是导体材料、绝缘材料还是半导体材料，最基本的要求就是可以用喷印的方式形成一定物理特性的导体或绝缘及半导体层。
据了解，喷印材料整体上必须具备以下几个特性：固化和低温烧结，低体积收缩，高附着力，高可高性，低电阻率，环保、低成本。
所有这些要求对传统的电子材料制造商是机遇也是很大的挑战。
2. 意义1)以PADS原理图输入方法来设计来描述电路，通过学习，深入理解电路设计的流程和方法以及简单PCB板的设计生产工艺，通过上机实验，能过独立进行电路图的绘制。
2)掌握PADS设计电路的流程、方法和技能以及原理图文件设计，PCB模块的设计技巧与方法，单面及双面的制作。
3)培养从事科学实验的技能技巧，提高分析解决的能力，培养学生的创新能力，也是一个电子工程师进行电子设计的最常用的软件之一。
PADS_生成GERBER文件步骤及CAM350的简单使用
PADS_生成GERBER文件步骤及CAM350的简单使用PADS(POWERPCB Advanced Design System)是一款由美国Mentor Graphics公司开发的电子设计自动化软件，用于进行PCB（Printed Circuit Board，印刷电路板）设计。
生成GERBER文件是PADS设计流程中一个重要的步骤，用于将设计好的电路板转化为制造所需的裸板数据。
本文将介绍使用PADS生成GERBER文件的步骤以及简单使用CAM350软件的方法。
生成GERBER文件的步骤：3. 设置输出设置：选择“File”菜单，点击“Fabrication Outputs”选项，选择“Gerber”选项卡。
在Gerber选项卡中，可以设置生成GERBER文件的选项，包括输出文件夹、层次结构、层次名称等。
4. 设置层次信息：在Gerber选项卡中，可以选择需要导出的层次，在右侧的层次设置栏中勾选需要的层次，并设置每个层次的参数，如像素密度、显示颜色等。
5. 校验设计：在Gerber选项卡中，点击“Check Design”按钮，PADS软件会进行GERBER文件的校验，确保没有错误或冲突。
6. 生成GERBER文件：在Gerber选项卡中，点击“Create Job”按钮，PADS软件会根据设置生成GERBER文件。
7. 导出文件：在Gerber选项卡中，点击“Output Files”按钮，选择输出文件夹和文件命名规则，然后点击“OK”按钮，PADS软件会将生成的GERBER文件导出到指定文件夹。
CAM350的简单使用方法：1.打开CAM350软件：双击打开CAM350软件，进入软件界面。
2. 导入GERBER文件：选择“File”菜单，点击“Open”选项，导入之前生成的GERBER文件。
3. 设置工艺参数：选择“Process”菜单，点击“Process Setup”选项，弹出工艺参数设置对话框。
PADS学习方法
1. pads学习方法交流有很多初学者由于学习方法不对，导致学习慢学习吃力，原因就是方法不对和没有坚持不断地学习直到学会为止。
以下是个人的学习pads的经验，仅供大家参考。
希望对初学者有帮助。
首先要了解用pads画原理图和pcb的流程，有很多人不了解流程，不知道从何开始学习，流程大慨为：画封装，画原理图符号，建元件，建元件库，画原理图，导入生成pcb，画外形边框，布局，布线，设计检验，生成gerber. 2.3. 了解了流程后就要开始看资料或者看视频讲解一步一步的按照流程中需要掌握的学习，把流程走一遍。
找一块完整的简单项目从头到尾地按照流程画一块完整的pcb。
在画的过程中，你会碰到很多问题，这时需要不断的问或者查资料看教程来解决在画的过程中碰到的问题，直到项目画完。
4.5.6.7.8. 总结在画的过程中慢的地方，找到最快的操作方法和技巧，学会总结一些快捷键。
经常练习，给自己规定一个时间在时间内完成，提高自己的速度和熟练程度。
学习一些布线规则和一些生产工艺，以确保画出来的pcb无论是性能还是工艺最好。
建立积累自己的元件库，为后续画其他的pcb板做准备，可以避免再去重新做元件而浪费时间。
介绍一个学习pads的网址给大家，里面有很多好的学习资料，尤其是一些视频讲解资料和pads的技巧，和大家分享，希望对大家有帮助。
下载方法，点击电信下载后进入另外一个页面，再点击下载，下载的为exe文件，再在电脑上运行安装此文件就会自动将资料下载到电脑上。
篇二：pads学习学会orcad和pads layout软件的基本使用步骤，orcad(找元件，定参数，添加库，生成链接文件，放大缩小、删除等基本操作等等)，pads layout( 导入链接文件、设置各种规则，布局、布线、检查等等) 利用上面学到的完整的画一个简单的电路图。
先把整个流程过一遍。
pads logic,是设计电子电路图，原理图的工具，pads layout是设计pcb，pcb布局，布局，到gerber file，pads router是自动布线工具，附助pcb layout布线的工具。
PADS操作教程
PADS操作教程Pads layout中的一些操作问题1.Pad和Via有什么区别？PAD是焊盘，VIA是过孔，通孔焊盘和过孔都会打穿板子。
PCB 实物做出来焊盘那个孔周围是没有阻焊层的，可以焊锡在上面，而过孔则没有。
通孔焊盘和VIA都必须设置25 layer，且Drill Size(钻孔大小)与其他层一致，但Diameter(焊盘大小)要比其他层大20mil(0.5mm)以上。
焊盘外径D一般不小于(d+1.2)mm，高密度数字电路的D最小可到(d+1.0)mm，其中d为钻孔直径。
1-1.请问PowerPCB如何设置才能在走线打孔的时候信号线自动用小孔，电源线用大孔？先在PAD STACKS中将你要用的VIA式样定制好，然后到Desing Ruels中先定义Default Routing Rules 使用小的VIA，再到Net Ruels选中电源的Net，在Routing中定义成大的VIA。
如不行，可以敲入“VA”，将VIAMode设成Automatic，它就会按规则来了。
【不同网络设置线宽】在PowerPCB中是否有对不同网络分别进行线宽的设置吗？可以的！design rules->default-》Clearance-》Trace Width设置缺省值。
design rules->Class (或Net)中选中网络-》Clearance-》Trace Width 生成新的条件规则则实线不同网络不同走线宽度OK！1-2. 测点优先级：Ⅰ. 表贴焊盘(Test pad) Ⅱ. 零件脚(Component lead) Ⅲ. 贯穿孔(Via hole)1.如何添加和自定义过孔或盲孔？Setup ---> Design ---> Rules---> Default---> Routing 中Vias的Availabe和Selected匀为空白，请问怎样设置过孔？那你就新建一个VIA类型SETUP->PAD STACKS->在PAD STACK TYPE中选VIA->ADD VIA……然后Setup --->Design --->Rules---> Default---> Routing 中，把新建的VIA 添加到SELECT VIA!1-3.怎么加测试点?【SCH上手动增加测试点】原理图中就增加测试点符号，并PCB库中做好对应测试点的封装(表贴封装、via封装)，然后在layout中导入网表即可----------------------------------【PCB上直接手动加测试点】1) 连线时，点鼠标右键在end via mode 中选择end test point2) 选中一个网络的某段走线，右键-Add testpoint(只能加Via测试点)或Add Via，选中Via或Pad修改属性为TestPoint3)将焊盘(表贴封装、via封装)做成一个部件，在ECO模式下用添加Component的方式增加进来，并修改属性为测试点--------------------------------【自动增加针床测试用的测试点】在PADS Layout中有专门加入测试点的方法。
cadence16.3、PADS9.5实验讲义
三．实验项目及其内容学时数分配注：实验类型：重复性、验证性、综合性、设计性及其它实验一振荡器电路实验目的1、熟悉cadence16.6软件环境2、学习简单原理图的绘制3、初步了解PCB板设计流程实验主要内容及步骤1. 运行环境、安装与卸载2.PCB设计流程（画出原理图流程图）3.cadence16.6原理图设计步骤：（1）新建项目（Project）单击File New Project,弹出New Project对话框，在该对话框中设置项目的名称、保存路径。
（2）设置图纸的主要参数：图纸的大小、颜色的设置、栅格设置等。
（3）放置元器件1）加载元器件库：单击快捷键P，弹出Place Part工作面板，选择所需要的元器件库。
2）放置元器件：3） 编辑原理图：元器件的复制、粘贴、删除；旋转 4） 放置电源和接地符号 5） 连接导线实验二 接触式防盗报警电路实验目的：1、进一步熟悉cadence16.6软件环境2、熟悉cadence16.6各种菜单和工具的使用3、理解画PCB 板前的准备工作实验主要内容及步骤1. 新建接触式防盗报警电路项目和接触式防盗报警电路原理图2. 原理图绘制的后续处理（1） 对绘制后的原理图重新编号 （2） DRC 检查（3） 在原理图中为每个元器件定义PADS Layout 封装 （4） 生成网络表R4RJ1HEADER 212VCCR2RR1RR3RR4RR5RR6RR7RR8RR9R+C2CAP POL+C5CAP POL+C1CAP POLD1DIODE Q2NPN BCEQ1PNP BCE J2HEADER 212+C3CAP POLLS1SPEAKERVCCVCC-+U1LF356/DIP832671458U2NE555OUT3R S T4V C C8G N D1C V5TR2TH 6DIS 7J1AM1A V C CC4CVCC实验三 Cadence 原理图与PADS layout 印制电路板的接口 实验目的掌握在PADS layout 中导入网络表的方法 实验主要内容及步骤1、 在cadence allegro design CIS 系统中给每个元器件赋予PCB 封装（这里的PCB 封装指的是PADS layout 中的封装）。
PADS 原理图PCB常见错误及DRC报告网络问题
PADS 原理图/PCB常见错误及DRC报告网络问题1.原理图常见错误：（1）ERC报告管脚没有接入信号：a. 创建封装时给管脚定义了I/O属性；b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；c. 创建元件时pin方向反向，必须非pin name端连线。
（2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。
（3）创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。
（4）当使用自己创建的多部分组成的元件时，千万不要使用annotate.2.PCB中常见错误：（1）网络载入时报告NODE没有找到：a. 原理图中的元件使用了pcb库中没有的封装；b. 原理图中的元件使用了pcb库中名称不一致的封装；c. 原理图中的元件使用了pcb库中pin number不一致的封装。
如三极管：sch中pin number 为e,b,c, 而pcb中为1，2，3。
（2）打印时总是不能打印到一页纸上：a. 创建pcb库时没有在原点；b. 多次移动和旋转了元件，pcb板界外有隐藏的字符。
选择显示所有隐藏的字符，缩小pcb, 然后移动字符到边界内。
（3）DRC报告网络被分成几个部分：表示这个网络没有连通，看报告文件，使用选择CONNECTED COPPER查找。
另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。
如果作较复杂得设计，尽量不要使用自动布线。
在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB 中，以布线的设计过程限定最高，技巧最细、工作量最大。
PCB布线有单面布线、双面布线及多层布线。
布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
最新pads讲义资料
p a d s讲义资料第一讲:介面介绍无模式命令：G 修改设计栅格：G：修改设计栅格和过孔栅格GR：只修改设直栅格GV：只修改过孔栅格GD：修改可视栅格GP：打开/关闭极坐标：板层：PADS默认的层面有30层。
电路板的层面指的是电气 :从Top——Bottom层。
L21——L30层为系统指定的，包括阻焊、丝印等。
修改板层：设置——板层定义。
无模式命令：L1或Ltop ：格式：L <名称>｜<编号> ：查询 (Ctrl+Q) ：打开对应对象的属性，相当双击左键。
：循环选择（Tab）：用于重叠对象的切换:选择需要与右键的过滤功能配合使用。
一个网络（net）是由一个或多个管脚对（pair）构成。
管脚对：从一个脚到另外一个脚。
Anything:任意Components:元件Unions:结合体Clusters:簇Nets:网络 Pin Pairs:管脚对Traces:导线Unroutes:未布通连线 Pins:管脚 Vias:过孔 Shapes:整体外形Documentation:文档（字符）Board Outline:电路板边框在Anything任意项下：先点中一段导线，再按住shift 键，单击相同的一段导线，就选择了网络。
按住shift 键，单击导线，就会选择管脚对。
:绘图工具盒:设计工具盒:尺寸标注工具盒:ECO(电气工程修改)工具盒包括：增加、删除元件，增加、删除连线，更改元件编号，更改网络名称。
:BGA工具盒:撤消：(Ctrl+Z) 无模式命令：un<n> n：表示撤消的次数:重复:撤消撤消的操作。
与撤消相反:缩放左键放大，右键缩小缩放：１2 pg up 放大 pg dn 缩小3 用滚轮：按下滚轮向左上：放大右下：缩小4 可view 下的zoom：显示整个电路板(ctrl+B):刷新 (ctrl+D)或（End）画面控制一、用小键盘控制:数字键打开:1,刷新 2,6,4,8方向 3,缩小 9,放大 7,显示整块电路5, 启动中心放大 . , 边缘放大数字键关闭2,4,6,8 移动光标二、用三键鼠标控制1，滚轮上下移动：使屏幕上下移动２，按Shift+滚轮：使屏幕左右移动３，单击滚轮移动画面，将单击的位置显示在屏幕中间４，按下滚轮向左上角移动可以放大，向右下角移动可以缩小。
PADS2020layout设置和基本操作步骤1
在连线时每按一次BackSpace键就可以
删除当前位置前一个拐角
•Esc
按键盘上Esc键退出当前操作模式。
•M
相当于按鼠标右键
•Spacebar
按键盘上的空格键相当于按鼠标工键
•Tab
循环捕捉
PPT文档演模板
PADS2020layout设置和基本操作步 骤1
•二. PCB LAYOUT规则设置
1.Options参数设置.(Tools/Options) 2.Rules参数设置. (Setup/Design Rules) yer Definition参数设置(Setup/Layer Design) 4. Pad Stacks参数设置（Setup/ Pad Stacks） 5.Set Origin参数设置(Setup/ Set Origin) 6.Display Colors参数设置(Setup/ Display Colors)
Layer Definition(层定义):打开[Layers Setup]对话框,建立 定义板层.
Set Origin(设置原点):该命令可以改变原点的位置.
Display Colors(颜色显示)打开[Display Colors Setup]对话 框设置显示颜色.可以改变工作区域中设计图的颜色.
•进 •入
•二.PCB LAYOUT规则设置
•进 •入
•三.举例:PCB设计初到结束的全过程
•进 •入
PPT文档演模板
PADS2020layout设置和基本操作步 骤1
•一.PADS LAYOUT的使用
•菜单栏
•标题栏
•工具栏
•工作区 域
PPT文档演模板
•状态栏
•线宽
•设计栅 格
PADS学习教程
PADS学习教程PADS是一款专业的电子设计自动化软件，被广泛应用于电子产品设计和布局方面。
它提供了丰富的功能和工具，可以帮助工程师在电路设计、印制电路板(PCB)布局和制造流程中提高效率和质量。
本文将为大家介绍PADS的基本知识和学习教程。
一、PADS的基本概念1. PADS Designer: PADS的主要设计工具，用于电路设计和布局。
2. PADS Layout: PADS的PCB布局工具，用于设计和布局印制电路板。
3. PADS Router: PADS的PCB布线工具，用于连接电路元件和布线。
4.PADS的优势:PADS具有易学易用、功能强大且价格较为合理等特点。
2.界面布局和基本操作:了解PADS的界面布局和基本操作方法，如创建新项目、导入和导出文件、打开和保存设计等。
3. 创建原理图: 使用PADS Designer创建电路原理图，选择合适的元件并进行连接。
4. 添加封装和布局: 在PADS Layout中为每个电路元件选择相应的封装，并进行布局。
5. 绘制电路板轮廓: 在PADS Layout中绘制电路板的外形和大小，确定其轮廓。
6. 定义和分配层次: 在PADS Layout中定义和分配不同层次的电路元件，如信号层、电源层和地层。
7. 进行布线和调整: 使用PADS Router进行电路元件的布线和调整，确保信号传输的良好。
8. 添加丝印和焊盘: 在PADS Layout中为电路板添加丝印和焊盘，以方便组装和焊接。
9. 生成Gerber文件: 在PADS Layout中生成Gerber文件，以便用于制造电路板。
10.输出制造文件:通过PADS将设计文件输出为制造所需的文件格式，如IPC-D-356A、ODB++和DXF等。
11.电路模拟和验证:在PADS中进行电路模拟和验证，确保设计的正确性和可靠性。
12.PCB制造和组装:制造电路板并进行组装，测试其可靠性和性能。
三、PADS学习资源1.官方文档和教程:PADS官方网站提供了大量的文档和教程，介绍了PADS的各种功能和使用方法。
电子电路仿真设计与制版软件综述 - PCB, OrCAD, PADs
电子电路仿真设计和制版软件综述- PCB, OrCAD, PADs 21世纪，是一个科技迅猛发展、计算机普及使用的信息时代。
计算机技术已经成熟，并已渗透到人们的科研、生产、工作、生活等各个领域。
对于年轻人来说，不会计算机就等于昔日的文盲，你将在现代社会中寸步难行；同样，作为新一代的电子工程师，不懂使用EDA （Electronic Design Automation，电子设计自动化）软件设计电子线路，也是一件不可思议的事。
提到电子设计自动化，还得从上世纪80年代，世界上许多公司相继推出用于微机系统的电子CAD（Computer Aided Design，计算机辅助设计）软件说起。
世界上许多公司为了自己的CAD软件能在激烈的市场竞争中占有一席之地，纷纷推出具有自己公司特色的CAD软件，经过多年的实践检验、不断修改和完善，或优存劣汰，或收购兼并，或强强联合，CAD技术已日臻成熟。
CAD是一种通用技术，除了在机械、建筑等其它许多行业得到广泛使用之外，借助美国加洲大学伯克利分校的SPICE/XSPICE作为仿真引擎，世界上许多公司还推出各种用于电子行业的优秀EDA软件；从另一个角度讲，CAD（计算机辅助设计）是电子设计的物理级初级阶段；CAE（计算机辅助工程）是电路级设计阶段；EDA（电子设计自动化）是高级的电子系统设计阶段。
衡量一个软件的优劣，其中一个很现实的标准就是看它的市场占有率，也就是它的普及和流行程度。
正如鲁迅先生所说：“其实地上本没有路，走的人多了，也便成了路。
”说到EDA软件，美国Cadence公司的OrCAD、加拿大Interactive Image Technologies公司的EWB、澳大利亚Altium公司的PROTEL、美国Mentor Graphics公司的PADS都是其中有代表性的佼佼者。
有志成为电子工程师的年轻人，如何借助计算机掌握电子电路的仿真设计和制版技术，不仅是从事电子行业人员的基本功和技术要求，更是时代的一种潮流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PADS制板流程1接单处理 (5)1.1接到订单 (5)1.2项目沟通 (5)1.3建立项目文件夹 (6)1.4库检查 (6)2软件常规设置 (7)3库管理 (8)3.1建新库 (8)3.2指定库 (8)4原理图导入 (10)4.1SCH格式 (10)4.2DSN格式 (10)4.3ASC格式 (11)4.3.1ASC网表介绍 (11)4.3.2进行网表导入 (12)4.4ECO对比 (12)5结构图制作 (14)5.1手工制板框，原点放在左下角板子边缘延长线的交点处 (14)5.2导入dxf结构图。
(15)5.3禁布区设置................................................................................... 错误！未定义书签。
5.3.1工艺边 (15)5.3.2定位孔 (15)6布局 (16)6.1布局前的准备，格点设置25MIL，小器件格点5MIL (16)6.1.1颜色设置 (16)6.1.2分模块绘制原理框图，设置各个CLASS (16)6.1.3电源二叉树 (17)6.2预布局 (17)6.2.1数模分区要分明。
(17)6.2.2接口预布局 (17)6.2.3IC预布局 (18)6.2.4电源预布局 (18)6.2.5BGA扇出 (18)6.2.6预布局评审 (19)6.3布局 (19)6.3.1IC快速布局 (19)6.3.2各种器件布局细则......................................................... 错误！未定义书签。
6.3.3电源面分割 (20)6.3.4QA检查表进行布局评审 (20)6.3.5注意事项 (20)7叠层&规则设置 (21)7.1评估叠层 (21)7.2提供工艺参数 (21)7.3导入dxf的工艺制作说明，进行PADS的规则设置。
(22)7.3.1做孔，一般用的孔的规格是8/18，10/22 (22)7.3.2设置clearance (22)7.3.3设置routing (23)7.3.4层间规则设置 (23)7.3.5在ROUTER里面进行差分线的设置 (24)7.3.6在进行所有规则设定后要做一个完整规则的ASC以方便每个协助人员对规则的应用，防止在做板过程中规则的缺失或损坏。
建议放在DXF文件夹中。
(24)8布线 (25)8.1布线设置 (25)8.2扇出 (25)8.3关键信号线 (25)8.4布线原则 (26)8.4.1模拟线 (26)8.4.2时钟线 (26)8.4.3差分线 (26)8.4.4复位线 (27)8.4.5电源线 (27)8.4.6总线 (27)8.4.7接口线 (28)8.5表层整板铺地铜 (29)8.6优化走线 (30)8.7QA布线评审 (30)9后处理 (31)9.1丝印 (31)9.2光绘设置 (32)9.2.1偏置和默认设置............................................................. 错误！未定义书签。
9.2.2TOP层设置：......................................................................... 错误！未定义书签。
9.2.3丝印层：......................................................................... 错误！未定义书签。
9.2.4阻焊层设置：................................................................. 错误！未定义书签。
9.2.5Drill Drawing 设置：........................................................ 错误！未定义书签。
9.2.6NC Drill 设置：.................................................................. 错误！未定义书签。
9.2.7Paste Mask层设置： (40)9.3QA检查 (45)9.4光绘生成 (46)9.4.1原理图对比 (46)9.4.2PROTECT.................................................................................. 错误！未定义书签。
9.4.3交货文件的PCB设置 (46)9.4.4原点，单位，铜皮的形式，连通性，DRC (46)9.4.5要求光绘文件的时间要后于板子的时间。
(47)9.4.6生成光绘 (47)9.4.7生成Ipc网表................................................................. 错误！未定义书签。
9.4.8贴片坐标文件 (50)9.4.9交货项目文件管理 (50)9.5工艺检查 (55)9.5.1导入文件 (55)9.5.2IPC网表对比 (56)9.5.3钻孔检查 (59)9.5.4最小线宽检查 (61)9.5.5最小线距的检查 (61)9.5.6细铜线检查 (61)9.5.7间隙检查 (62)9.5.8综合DRC 分析检查 (62)9.5.9差分间距的检查 (63)9.5.10阻焊检查 (63)9.5.11字符检查 (64)10交货文件 (66)10.1交货文件必须由组长检查无误后方可发货！ (66)10.2发送交货文件 (66)前言此文档致力于怎么规范的操作以达到成为一个合格项目负责人的目的。
那么怎么样才算是合格的项目负责人呢？此文档总结了四个要求：沟通流畅，规范操作，质量合格，交期准确。
沟通流畅是指项目负责人必须有足够的理论基础，良好的沟通技能和解决难题的沟通途径来保证沟通的有效性。
✧理论基础包括PCB设计规范，工艺手册，设计理念。
✧良好的沟通技能，是说话的艺术，简明扼要✧沟通途径：自我解决--联系同事--报告组长--报告经理--报告总工--报告总经理—客户沟通规范操作是指项目负责人的操作符合流程要求，一步一步的按照规范的流程操作。
无错漏 质量合格是指项目负责人有检查单板是否满足客户设计要求和我司QA，工艺检查表要求能力，保证完成单板质量符合客户和我司的要求。
交期准确是指项目负责人能在规定时间内完成客户的设计，无拖期现象。
1接单处理1.1接到订单订单----联系人：cad lcw合同确认----联系人：cad lcw1.2设计通知与项目沟通******************************************************************************* 发设计通知格式如下：设计通知邮件接收人：客户邮址。
抄送：cad@lcw@小组组长@主题:客户名称***项目(合同编号)PCB设计通知xxx您好!我是兴森科技CAD事业部PCB设计师***，贵司（所 / 单位 / 校）的***项目现由我负责设计，期间有任何问题敬请您及时联系我，谢谢！（如果客户提供的文件缺少，请其提供1，原理图；2，结构图；3，封装库；4，重要器件数据手册；5，设计要求；）******************************************************************************* 电话沟通目的：1，发完设计通知需要打电话向客户知会设计已启动。
2，如果设计要求里面没有以下工艺制作参数，可顺便了解。
如果客户暂时不清楚，可写在沟通记录中让其去确认。
**采用何种基材：(一般有FR4,军品或十二层以上的采用IT180A板材等)**要求板厚：(1.0,1.2等)**需要做何种表面处理工艺：（一般有喷锡，沉金，镀金，沉银等）**需要采用何种验收标准：（一般有IPCⅡ级, GJB+362A-1996[1]等）**字符&阻焊颜色：(一般有绿油白字，蓝油白字等)**有无特殊的阻抗控制类型：（一般为单端50，USB差分90，其它差分100）**期望板子的层数：**是否加快捷LOGO**是否需要过波峰焊(在插件多和需要量产的板子需要咨询一下客户)*****************************************************************************每天下班需要给客户发邮件发设计文件邮件接收人：客户邮址。
小组组长@思想导师同时,要求设计师每次与客户的沟通往来邮件,尽量从第一封开始连续起来.就是在第一封邮件开始,选择全部回复但主题:客户名称****项目(合同编号)沟通附上每天最新的文件和需要沟通的问题*******************************************************************************1.3建立项目文件夹MPC8315：合同项目名称，一旦确认不得更改，放在专用的E盘根目录下。
Client：里面放客户每天的文件更新，有相应的日期文件夹对应存放其更新的文件。
此为做单的依据，必须是源文件，不可对齐有修改。
若想查看，可调到MPC8315的文件夹下查看。
Doc：放置沟通记录，设计要求等在设计过程中形成的文档文件均放在此文件夹中。
Dxf：放置客户提供的结构图Ex：放置在做单过程中产生的版本，使得在MPC8315下的PCB和SCH均为最新的。
Lib：放置此项目的库文件1.4库检查发库检查----联系人：董工，小组组长，思想导师客户名称***项目(合同编号)需要时行库检查，请安排人员处理。
提供资料：原理图，PCB，DATASHEET1.5填写项目跟进表信息2软件常规设置3库管理库是元件类型，元件封装的存放处，对于每一个项目它是唯一的，把它创建在项目文件夹的目录下，有利于库文件的管理。
3.1建新库3.2指定库点击库管理按钮，通过REMOVE和ADD进行库的选择，要求库管理列表中只指定一个库。
Part的保存Decal的保存之前也要把PCB中的库指定跟SCH的一致4原理图导入4.1原理图-SCH格式打开一个PCB一个SCH，在SCH里面选中显示NO DIFFERENT4.2原理图-DSN格式******************************************************************************* !PADS-POWERPCB-V3.0-MILS! DESIGN DATABASE ASCII FILE 2.0*PART* ITEMS******************************************************************************* 把TITAL一改，就成了ASC格式的网表！4.3原理图-ASC格式4.3.1网表ASC介绍****************************************************************************** **!PADS-POWERPCB-V3.0-MILS! DESIGN DATABASE ASCII FILE 2.0（不同的pads版本有不同的title）*PART* ITEMS （器件开始行，*不可删，格式必须是这样的）C1 CA45-B （器件位号器件类型，以此类推到所有器件结束为止）C2 CA45-BC5 CA45-B（器件行不用END，直到整个网表结束时才用）*NET* （网络开始行，*不可删，格式必须是这样的）*SIGNAL* +12V （网络行，*SIGNAL*+网络名，*不可删）X8.10 X8.11 X8.26 X9.58 （该网络所应用的管脚）*SIGNAL* +15VC357.1 C358.1 C359.1 C360.1 C372.2 C373.2 C374.2C375.1 C485.1 C486.1 C487.1 C488.1 C489.1 C490.1 C491.1 D27.11 D28.9 D33.6D35.1 D36.7 D37.7 D38.7 R107.1*END* （结束行，*不可删，格式必须是这样的）****************************************************************************** **常遇到的问题：1，nets must contain more than one pin.此提示表示此网络是单接。
