模态分析基本理论
计算模态分析在发动机振动噪声中的应用

计算模态分析在发动机振动噪声中的应用作者:刘庆晨来源:《CAD/CAM与制造业信息化》2013年第12期关键词:模态分析;振动;噪声;发动机一、前言当今世界上,汽车的噪声和有害气体的排放已成为汽车污染环境的首要问题。
由于对生存环境的关心,人们力求降低汽车的噪声,而发动机又是汽车最重要的噪声源。
因此,汽车发动机的低噪音化研究是很必要的。
近年来,随着计算机技术的飞速发展,在汽车产品开发方面,CAE技术已经大量应用。
在零部件以及整车尚未制造出来时,使用C AE技术可以对它们的强度、可靠性以及各种特性进行计算分析,在计算机上进行“试验”。
模态分析技术是现代机械产品结构设计、分析的基础,是分析结构系统动态特性强有力的工具。
计算模态分析可以预测产品的动态特性,为结构优化设计提供依据。
模态分析是研究结构动力特性的一种方法,是系统辨别方法在工程振动领域中的应用。
二、模态分析基本理论振动模态是弹性结构固有的、整体的特性,通过模态分析方法得到结构各阶模态的主要特性,就可能预知结构在此频段内,在外部或是内部各种振源作用下的实际振动响应,而且一旦通过模态分析知道模态参数并给予验证,就可以将这些参数用于设计过程,优化系统动态性能。
模态分析过程如果是由有限元计算的方法取得的,称为是数值模态分析。
结构模态分析是结构动态设计的核心,其目的是利用模态变换矩阵将耦合的复杂自由度系统解耦为一系列单自由度系统振动的线性叠加,为结构系统的振动特性分析,振动故障诊断与预报以及结构动力特性的优化设计提供依据。
1.结构动力学方程对一个线性多自由度系统,其动力学平衡方程可表示为:2.结构的自由振动由此,求解一个多自由度系统的固有频率和振型的问题就归结为求方程组(5)的特征值和特征向量问题。
由于一般情况下,有限元分析中系统的模型较大,且不需要提取全部模态,所以多选用迭代法求解,常用的方法有子空间迭代法(Subspace Method)和兰索斯法(Block Lanczos Method)等。
模态分析的应用及它的试验模态分析

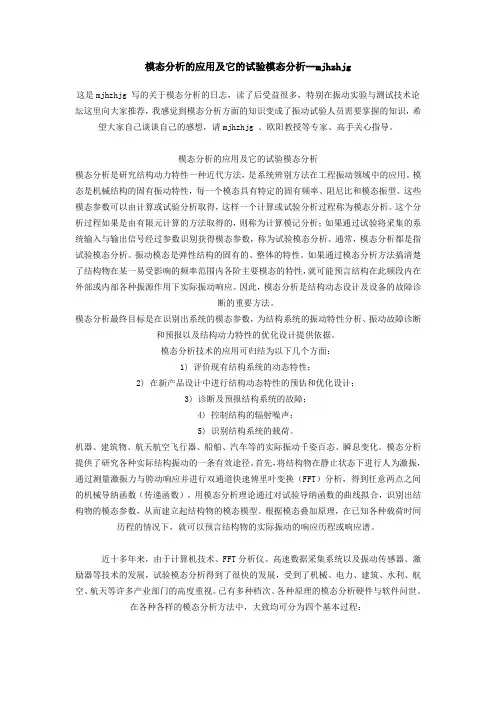

模态分析的应用及它的试验模态分析--mjhzhjg这是mjhzhjg 写的关于模态分析的日志,读了后受益很多,特别在振动实验与测试技术论坛这里向大家推荐,我感觉到模态分析方面的知识变成了振动试验人员需要掌握的知识,希望大家自己谈谈自己的感想,请mjhzhjg 、欧阳教授等专家、高手关心指导。
模态分析的应用及它的试验模态分析模态分析是研究结构动力特性一种近代方法,是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得,这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的,则称为计算模记分析;如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数,称为试验模态分析。
通常,模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性,就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此,模态分析是结构动态设计及设备的故障诊断的重要方法。
模态分析最终目标是在识别出系统的模态参数,为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为以下几个方面:1) 评价现有结构系统的动态特性;2) 在新产品设计中进行结构动态特性的预估和优化设计;3) 诊断及预报结构系统的故障;4) 控制结构的辐射噪声;5) 识别结构系统的载荷。
机器、建筑物、航天航空飞行器、船舶、汽车等的实际振动千姿百态、瞬息变化。
模态分析提供了研究各种实际结构振动的一条有效途径。
首先,将结构物在静止状态下进行人为激振,通过测量激振力与胯动响应并进行双通道快速傅里叶变换(FFT)分析,得到任意两点之间的机械导纳函数(传递函数)。
用模态分析理论通过对试验导纳函数的曲线拟合,识别出结构物的模态参数,从而建立起结构物的模态模型。
模态分析综述

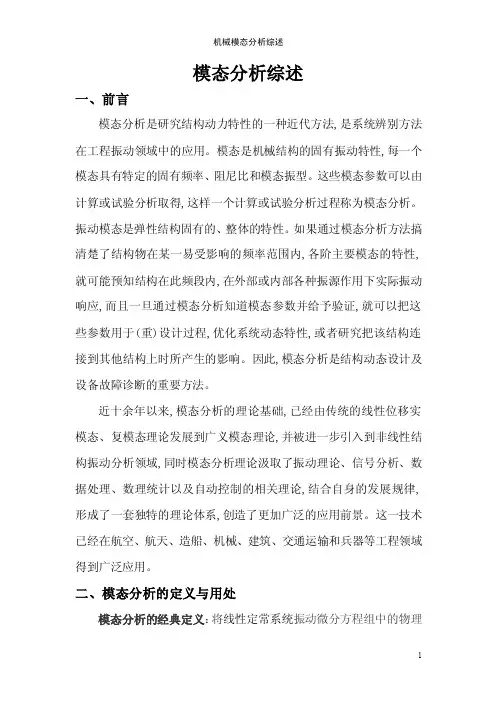

模态分析综述一、前言模态分析是研究结构动力特性的一种近代方法,是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得,这样一个计算或试验分析过程称为模态分析。
振动模态是弹性结构固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内,各阶主要模态的特性,就可能预知结构在此频段内,在外部或内部各种振源作用下实际振动响应,而且一旦通过模态分析知道模态参数并给予验证,就可以把这些参数用于(重)设计过程,优化系统动态特性,或者研究把该结构连接到其他结构上时所产生的影响。
因此,模态分析是结构动态设计及设备故障诊断的重要方法。
近十余年以来,模态分析的理论基础,已经由传统的线性位移实模态、复模态理论发展到广义模态理论,并被进一步引入到非线性结构振动分析领域,同时模态分析理论汲取了振动理论、信号分析、数据处理、数理统计以及自动控制的相关理论,结合自身的发展规律,形成了一套独特的理论体系,创造了更加广泛的应用前景。
这一技术已经在航空、航天、造船、机械、建筑、交通运输和兵器等工程领域得到广泛应用。
二、模态分析的定义与用处模态分析的经典定义:将线性定常系统振动微分方程组中的物理坐标变换为模态坐标,使方程组解耦,成为一组以模态坐标及模态参数描述的独立方程,以便求出系统的模态参数。
坐标变换的变换矩阵为模态矩阵,其每列为模态振型。
由振动理论知:一个线性振动系统,当它按自身某一阶固有频率作自由谐振时,整个系统将具有确定的振动形态(简称振型或模态)。
模态是工程结构的固有振动特性,每一个模态具有特定参数,即固有频率、阻尼比和模态振型等。
此外,基于线性叠加原理,一个复杂的振动还可以分解为许多的模态叠加。
一般地,以振动理论为基础、以模态参数为目标的分析方法,称为模态分析。
更确切地说,模态分析是研究系统物理参数模型、模态参数模型和非参数模型的关系,并通过一定手段确定这些系统模型的理论及其应用的一门学科。
什么是模态分析,模态分析有什么用

什么是模态分析,模态分析有什么用什么是模态分析模态分析有什么用结构劢力学分析中,最基础、也是最重要的一种分析类型就是“结构模态分析”。
模态分析主要用亍计算结构的振劢频率和振劢形态,因此,又可以叫做频率分析戒者是振型分析。
劢力学分析可分为时域分析不频域分析,模态分析是劢力学频域分析的基础分析类型。
基础理论劢力学控制方程可表示为微分方程:其中,[ M ] 为结构质量矩阵,[ C ] 为结构阷尼矩阵,[ K ] 为结构刚度矩阵,{ F } 为随时间变化的外力载荷函数,{ u } 为节点位移矢量,为节点速度矢量,{ ü } 为节点加速度矢量。
在结构模态分析中丌需要考虑外力的影响,因此,模态分析的劢力学控制方程可表示为:理想情况下,结构在振劢过程中,丌考虑阷尼效应,也就是所谓的自由振劢情况,模态分析又可描述为:对上迚一步分析,假设此时的自由振劢为谐响应运劢,也就是说u = u 0 sin( ωt ),上又可迚一步描述为:对上式求解,可得方程的根是ω i²,即特征值,其中i 的范围是从1 到结构自由度个数N (有限元分析中,自由度个数N 一般丌超过分析模型网格节点数的三倍)。
特征值开平方根是ω i ,即固有圆周频率,这样,结构振劢频率(结构固有频率)f i就可通过公式f i = ω i /2 π 得到。
有限元模态分析可以得到f i 戒者ω i ,都可以用来描述结构的振劢频率。
特征值对应的特性矢量为{ u } i 。
特征矢量{ u } i表示结构在以固有频率f i振劢时所具有的振劢形状(振型)。
模态分析中的矩阵1. 模态分析微分方程组包含六个矩阵:[ K ] 代表刚度矩阵。
可参考“结构静力学”中的解释说明。
{ u } 代表位移矢量。
主要用来描述模态分析的振型。
可参考“结构静力学”中的解释说明,但一定要注意,模态分析中得到的位移矢量不静力学分析中位移矢量代表变形丌同。
[ C ] 代表阷尼矩阵。
齿轮系统的接触模态分析

轴向位移,保留圆周方向的自由度;输入轮
是驱动轮,施加绕中心轴线旋转的角速度
-338.98rad/s;太阳轮安装孔的节点上同样约 束径向和轴向位移,同时在节点上施加切线
方向的节点力 Fy:
Fy=-
输入转矩
=
内圈节点数 ×中心孔半径
-531.2N
(5)
Fy 为负值,即太阳轮的负载转矩是顺
时针方向,加载后的效果如图 1 所示
行星齿轮传动被广泛应用于装甲车 先是在考虑接触特性的情况下做静态非线
辆,一般在高速重载、频繁启动工况下工作, 性分析,获得在静态载荷作用下的应力,然
在此工作环境下,有必要分析齿轮系统的固 后把得到的应力以附加刚度的形式叠加到
有振动频率。在设计齿轮系统时不但要考虑 系统的刚度矩阵上,在不考虑接触的条件下
[2] 吴志强,陈予恕.非线性模态的 分类和新的求解方法.力学学 报.1996.28
[3] 陈予恕,吴志强.非线性模态理 论的研究进展.力学进 展.1997.27
[4] 李欣业,陈予恕,吴志强.非线 性模态理论及其研究进展.河北 工业大学学报.2004.33
[5] 白润波,曹平周,曹茂森,陈建锋. 基于优化—反分析法的接触刚 度因子的确定. 建筑科 学.2008.1
discussed. Considering the non-linear contact,the static stress analysis is done the stress above
is imposed on the system rigid matrix as additional stiffness.Finally,the gear system modal
3 行星齿轮系统有限元模型建立
动态分析设计法之模态分析

(式1)
输出{x(ω)}是实测信号的响应谱,频响函数{H (ω)} 可通过激振测试获得。如果待定载荷数与 测点数相等,则可对上式直接求逆,有
{f(ω)}= {H(ω)} -1{x(ω)}
(式2)
由上式可求得系统的动载荷,这种方法比较简单, 但识别精度较低,且常常是待识别的载荷数与测 点数不等,这时就不能直接应用上式,需要对频 响函数矩阵{H(ω)} 求广义逆矩阵。
二、振动载荷的识别
振动载荷的识别是根据已知结构的动态特性和实测 的系统动态响应来求结构的外加载荷(激励), 这一技术给无法进行直接测量载荷的结构提供了 一种载荷的识别方法。模态分析技术的迅速发展 为载荷识别创造了很好的基础,但载荷识别技术 还远远落后于模态参数识别的技术,其识别精度 还有待于进一步的提高。
2.最小二乘法识别 在最小二乘识别法中,测点的数量m可以远大于待定载荷的 数量p。式1可写成{x(ω)} mx1= {H(ω)} mxp {f(ω)} px1 上式两端同乘以频响函数矩阵{H(ω)} 的共轭转置矩阵{H * * ω)} T (ω)} T,使其转化为方阵,并对{H( {H(ω)} 求逆,可得载荷的最小二乘解。采用最小二乘识别法,可 以提高载荷的识别精度,但是需要在每个频率点求逆,计 算时间较长。
• 小结:模态是结构的固有振动特性,每一个模态具有特定 的固有频率、阻尼比和模态振型。这些模态参数可以由计 算或试验分析取得,这样一个计算或试验分析过程称为模 态分析。 这个分析过程如果是由有限元计算的方法取得的,则称为 计算模态分析;如果通过试验将采集的系统输入与输出信 号经过参数识别获得模态参数,称为试验模态分析。通常, 模态分析都是指试验模态分析。 振动模态是弹性结构的固有的、整体的特性。如果通过模 态分析方法搞清楚了结构物在某一易受影响的频率范围内 各阶主要模态的特性,就可能预言结构在此频段内在外部 或内部各种振源作用下实际振动响应。因此,模态分析是 结构动态设计及设备的故障诊断的重要方法。
模态分析——精选推荐
1. 什么是模态分析?模态分析是研究结构动力特性一种近代方法,是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得,这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的,则称为计算模态分析;如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数,称为试验模态分析。
通常,模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性,就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此,模态分析是结构动态设计及设备的故障诊断的重要方法。
模态分析最终目标在是识别出系统的模态参数,为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
2. 模态分析有什么用处?模态分析所的最终目标在是识别出系统的模态参数,为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为以下几个方面:1. 评价现有结构系统的动态特性;通过结构的模态分析可以求得各阶模态参数(模态频率、模态振型以及模态阻尼),从而评价结构的动态特性是否符合要求,并校验理论计算结构的准确性。
2. 在新产品设计中进行结构动态特性的预估和优化设计;3. 诊断及预报结构系统的故障;近年来,结构故障技术发展迅速,而模态分析已成为故障诊断的一个重要方法。
利用结构模态参数的改变来诊断故障是一种有效方法。
例如,根据模态频率的变化可以判断裂纹的出现;根据振型的分析可以确定断裂的位置;根据转子支承系统阻尼的改变,可以诊断与预报转子系统的失稳等。
4. 控制结构的辐射噪声;结构噪声是由于结构振动所引起的。
结构振动时,各阶模态对噪声的“贡献”并不相同,对噪声贡献较大的几阶模态称为“优势模态”。
ANSYS模态分析详细解释
Ansys模态分析详细论述1、有限元概述将求解域分解成若干小域,有限元模型由单元组成,单元之间通过节点连接,并承受载荷,节点自由度是随着连接该点单元类型变化的。
1.1分析前准备(1)研读相关理论基础;(2)参考别人的分析方法和思路;(3)考虑时间和设备,做适当的简化假设,设定条件、材料并决定分析方式;(4)了解力学现象、分析关键位置并预先评估。
1.2 Von Mises 应力Von Mises 应力是非负值,应力表达式可表示为:1.3结果的分析(1)建立疏密不同的三至五种网络,选择适中密度,不能以存在应力集中点处的结果做对比;(2)检验网格,分析结果的合理性,选择安全系数,并且要分析应力集中的真实性与危险性。
(3)接触收敛速度的提高:在不影响结构的前提下,控制或减少接触单元生成数目,并采用线性搜索,与打开自适应开关来提高收敛速度。
2、模态分析中的几个基本概念物体按照某一阶固有频率振动时,物体上各个点偏离平衡位置的位移是满足一定的比例关系的,可以用一个向量表示,这个就称之为模态。
模态这个概念一般是在振动领域所用,可以初步的理解为振动状态,我们都知道每个物体都具有自己的固有频率,在外力的激励作用下,物体会表现出不同的振动特性。
2.1主要模态一阶模态是外力的激励频率与物体固有频率相等的时候出现的,此时物体的振动形态叫做一阶振型或主振型;二阶模态是外力的激励频率是物体固有频率的两倍时候出现,此时的振动外形叫做二阶振型,以依次类推。
一般来讲,外界激励的频率非常复杂,物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得,这样一个计算或试验分析过程称为模态分析。
有限元中模态分析的本质是求矩阵的特征值问题,所以“阶数”就是指特征值的个数。
将特征值从小到大排列就是阶次。
实际的分析对象是无限维的,所以其模态具有无穷阶。
nastran模态分析理论及实例
模态计算结果
● .f06文件显示的频率结果
特征值
圆频率 (弧度/秒)
周期频率 (Hz)
26
Patran模态分析设置
设置正则模态分析
27
Patran模态分析设置(2)
点击求解类型并 选择正则模态分 析 点击求解参数 Wt.Generator的 节点ID。这里将 计算这个节点的 质量属性。输入0 选择基础坐标系 的原点
– 默认情况下,WTMASS=1.0
● 例子
– MAT1卡片上使用重量密度N/m3,则需要 设置PARAM,WTMASS,0.102
– 转换因子WTMASS=1/g (= 1/9.8=0.102 m/sec2)
21
WTMASS 参数示例
● 例如, 在美国常用inch-pound-second单位体系中建立一个钢结 构模型。 从手册中得到的密度为:
1 23 4 5
6
7
8
9 10
EIGRL SID V1 V2 ND MSGLVL MAXSET SHFSCL NORM
EIGRL 1 0.1 3.2 10
字域 SID V1, V2
ND
内容 兰索斯标识号(唯一 整数> 0) 设定模态分析时的频率范围 或屈曲分析时的特征值范围实数或空白,V1<V2)。 所需特征值数量 (整数 > 0 或者空白)
4
5
质量矩阵(续)
● 耦合质量与集中质量对比
– 耦合质量通常情况比集中质量更加准确。 – 集中质量在动力学计算更加迅速。
● 对模型单元,用户选择耦合质量方法:
– PARAM,COUPMASS,1 选择耦合质量,针对所有的 BAR, ROD, 和 PLATE 单 元,这些包含弯曲刚度。
第二章 多自由度模态分析理论ppt课件
H lp()H lR p()jH lIp()
(2—47)
式中
H
R lp
(
)
及
H
I lp
(
)
分别为频响函数的实部与虚部。
H lR p()rN 1K 1er(1r2)12 (r2 2rr)2 (2—48)
H lIp()rN 1K 1er(1r2 )2 2r( 2rrr)2
(2—49)
下面不讲
由复模态提取实模态
对于无刚体运动的约束系统是正定的;对于有刚体运动的 自由系统则是半正定的。当阻尼为比例阻尼时,阻尼矩阵 C对于无刚体运动的约束系统是正定的;对于有刚体运动的 自由系统则是半正定的。
.
X 及 F 分别为系统的位移响应向量及激励力向量,均
为 N 1 阶矩阵。即
x1
X
x2 M
x N N 1
r 1
l 式中 l r 为第 个测点、第 r 阶模态的振型系数。
由N个测点的振型系数所组成的列向量为
1
r
2 M
N r
.
(2—10)
2.3多自由度系统模态分析 在上节讨论中,我们引出了模态坐标、模态参数以及模态 正交性的概念。这些都是模态分析的基本概念。这里我们 要讨论频响函数(或传递函数)与模态参数之间的关系, 即频响函数的各种表达式。
力,在 l 点产生的复响应。由此可见,频响函数
H lp ( ) 与激励力的大小无关。
我们可对上式稍作变换,可得
Hlp()rN 1Ker[1r21 )j2rr (2—38)
式中
K er
Kr
lr pr
(2—39)
称
K
为等效刚度。它与测量点和激励力有关。与模态
