烟气SCR 脱硝原理简介
烟气SCR 脱硝原理SCR是英文Selective Catalyst Reduction的缩写,既选择性催化还原法。
1957年，美国Englehard公司首先发现Nox和NH3之间发生的选择性催化反应，并申请了专利。
为控制燃煤电厂NOx 的排放,国家环保总局在2003 年12 月发布了进一步修订的GB 13223 - 2003《火电厂大气污染物排放标准》。
该标准规定,不同时段的火电厂实行NOx 最高允许排放浓度。
从2004年7月开始,对NOx 的排放征收0.60 元/ kg 的排污费。
选择性催化还原法（SCR）脱硝技术是指在催化剂的作用下，还原剂（液氨）与烟气中的氮氧化物反应生成无害的氮和水，从而去除烟气中的NOx。
选择性是指还原剂NH3和烟气中的NOx发生还原反应，而不与烟气中的氧气发生反应。
催化剂有贵金属和普通金属之分，贵金属催化剂由于它们和硫反应，且价格昂贵，实际上不予采用，普通催化剂催化效率不是很高，价格也比较贵，要求反应温度范围为300～400℃。
比较常用的催化剂含有氧化钒和氧化钛。
SCR催化剂由陶瓷支架和活性成分（氧化钒，氧化钛，有时候还有钨）组成，现在使用的催化剂性状主要有两种：蜂窝形和板形。
采用预制成型的蜂窝型陶瓷，催化剂填充在蜂窝空中或涂刷在基质上。
采用板形时在支撑材料外涂刷催化剂。
烟气含尘时，吸收塔一般是垂直布置，烟气由上而下流动。
催化剂布置在2层到4层（或组）催化剂床上，为充分利用催化剂，一般布置3层或4层，同时提供一个备用的催化床层。
当催化剂活性降低时，在备用层中安装催化剂。
持续失活后，在旋转基座上更换催化剂，一次只换一层，从顶层开始，这种方法可以充分利用催化剂。
吸收塔内布置吹灰器，定期吹灰，吹去沉积在催化床上的灰尘。
SCR系统的性能主要由催化剂的质量和反应条件所决定。
在SCR反应器中催化剂体积越大，NOx的脱除率越高同时氨的逸出量也越少，然而SCR工艺的费用也会显著增加。
scr脱硝工艺流程
scr脱硝工艺流程SCR脱硝工艺流程是一种常用的烟气脱硝技术，它可以有效地降低燃煤发电厂和工业锅炉烟气中的氮氧化物（NOx）排放。
下面是一种典型的SCR脱硝工艺流程的简要介绍。
首先，烟气进入脱硝装置前需要经过预处理，如除尘和脱硫处理，以减少颗粒物和硫化物对SCR催化剂的影响。
这些预处理步骤通常包括电除尘器和湿法脱硫装置。
接下来，烟气进入SCR反应器，其中包含了一层特殊的SCR催化剂。
这种SCR催化剂通常由钒、钼、钴等活性成分组成，具有很高的催化活性。
当烟气通过SCR催化剂时，其中的NOx与还原剂（通常是氨或尿素水溶液）发生催化反应，生成氮气和水。
这个催化反应是在较高温度（通常在250-400摄氏度）下进行的，因此需要通过调节燃烧工艺来提供适宜的烟气温度。
为了保持SCR催化剂的催化活性，需要定期对催化剂进行脱硝剂投加。
脱硝剂通常是氨或尿素的水溶液，经过催化转化生成的氮气不仅可以脱除烟气中的NOx，还可以通过再生脱硝剂的形式为SCR催化剂提供还原性。
在SCR脱硝工艺中，需要对烟气中的NOx排放进行连续监测，以确保催化剂的正常工作。
因此，系统通常还包括氮氧化物监测仪和自动控制系统，可以根据实际情况自动调节脱硝剂投加量和催化剂温度。
最后，脱硝后的烟气经过洁净化处理后即可排放。
通常，脱硝后的烟气还需要经过除尘装置和烟囱，以进一步净化和排放。
总的来说，SCR脱硝工艺流程是一种成熟且高效的烟气脱硝技术，经过预处理后的烟气先进入SCR反应器，在SCR催化剂的作用下与脱硝剂发生催化反应，最终达到降低烟气中NOx排放的目的。
这种工艺流程不仅可以广泛应用于燃煤发电厂和工业锅炉，还可以应用于其他需要脱硝的领域，如石化和钢铁等行业。
随着环保要求的提高，SCR脱硝工艺流程将继续得到推广和改进，以减少氮氧化物对环境的污染。
scr脱硝工艺的详细原理和工艺流程
scr脱硝工艺的详细原理和工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!SCR脱硝工艺的详细原理和工艺流程一、SCR脱硝工艺的原理介绍。
scr脱硝工艺过程及原理
scr脱硝工艺过程及原理
SCR脱硝工艺是一种以尿素为催化剂，将NOx(一氧化氮)转化为N2(氮气)和H2O(水)的技术。
SCR（Selective Catalytic Reduction）脱硝工艺是一种可以有效减少一氧化氮（NOx）排放的高效技术。
它是利用原料气中氨气和二氧化硫（SO2）及温度较低的催化剂，经过催化反应，将NOx转化为N2和H2O的技术。
SCR脱硝工艺的工作原理是，当NOx在催化剂上发生反应时，会产生氮气和水（即N2 + H2O）。
根据催化反应的过程，NOx在催化剂上会先经历一个氧化反应，将NO转化为NO2，此时NO2会与氨气反应，形成N2和H2O，而NO则会继续发生氧化反应，最终转化为N2和H2O，因此总的反应方程为：4NO + 4NH3 + O2 = 4N2 + 6H2O。
SCR脱硝工艺除了可以有效降低一氧化氮（NOx）排放外，还具有体积小、操作简单、高效率等优点。
它可以应用于各种燃烧系统，如燃煤锅炉、燃气轮机、柴油发电机、燃料电池、燃气内燃机和工业热风炉等，以降低NOx排放。
此外，SCR脱硝工艺也可以用于改善燃烧器烟气中的SO2排放，从而达到减少污染和保护环境的目的。
火电厂SCR烟气脱硝技术(详细版本)
SCR烟气脱硝技术选择性催化还原法烟气脱硝技术（Selective Catalytic Reduction，SCR）是指在一定温度和催化剂的作用下，“有选择性”地与烟气中的NO x反应并生成无毒无污染的N2和H2O。
还原剂可以是碳氢化物（如甲烷、丙烯）、NH3、尿素等。
工业应用的主要是氨水（25%）、液氨，其次是尿素。
SCR反应原理首先由ENGELHARD公司发现并于1957年申请专利，后来日本成功研制出了现今被广泛使用的V2O5/TiO2催化剂，并分别在1977年和1979年在燃油和燃煤锅炉上成功投入商业运用。
1975年日本Shimoneski 电厂建立了第一个SCR系统的示范工程，日本大约有170套装置，接近100GW容量。
在欧洲有大约120多套SCR装置。
我国明确规定自2004年1月1日开始执行新的《火电厂污染物排放标准》GB13223-2003，强化NO x排放控制，以后建设的火力发电锅炉必须预留烟气脱硝装置空间。
新建电厂应严格按照环保“三同时”原则，进行脱硝建设，排放不得超过250mg/Nm3。
SCR烟气脱硝技术目前成为世界上应用最多、最成熟并且最有效的一种烟气脱硝技术。
SCR技术对锅炉烟气NO x控制效果十分显著，占地面积小，技术成熟，容易操作，可作为我国燃煤电厂控制NO x污染的主要手段之一。
但SCR技术消耗NH3和催化剂，目前我们使用的催化剂大多还是依赖国外产品，因此催化剂的费用通常占到SCR系统初始投资的一半左右，其运行成本很大程度上受催化剂寿命影响，因此存在运行费用高、设备投资大的缺点。
烟气脱硝采用的主要手段是干法，其原因是NO x与SO3相比，缺乏化学活性，难以被水溶液溶解吸收；而NO x经还原后成为无毒的N2和H2O，脱硝的副产物容易处理。
SCR和SNCR在大型燃煤电厂获得了较好的商业应用，其中SCR在全球范围内有数百台的成功应用业绩和十几年的运行经验，日本和德国95%的烟气脱硝装置采用SCR 技术，该方法技术成熟、脱硝率高、几乎无二次污染。
SCR烟气脱硝工艺方案

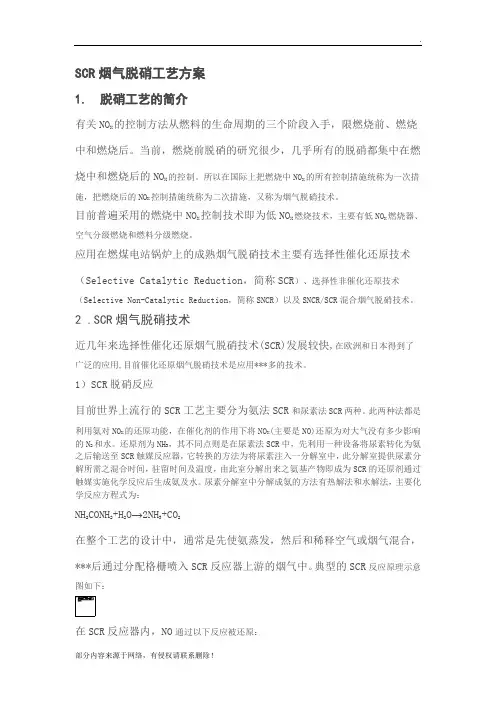

SCR 烟气脱硝工艺方案1. 脱硝工艺的简介有关NO X 的控制方法从燃料的生命周期的三个阶段入手，限燃烧前、燃烧中和燃烧后。
当前，燃烧前脱硝的研究很少，几乎所有的脱硝都集中在燃烧中和燃烧后的NO X 的控制。
所以在国际上把燃烧中NO X 的所有控制措施统称为一次措施，把燃烧后的NO X 控制措施统称为二次措施，又称为烟气脱硝技术。
目前普遍采用的燃烧中NO X 控制技术即为低NO X 燃烧技术，主要有低NO X 燃烧器、空气分级燃烧和燃料分级燃烧。
应用在燃煤电站锅炉上的成熟烟气脱硝技术主要有选择性催化还原技术（Selective Catalytic Reduction ，简称SCR ）、选择性非催化还原技术（Selective Non-Catalytic Reduction ，简称SNCR ）以及SNCR/SCR 混合烟气脱硝技术。
2 .SCR 烟气脱硝技术近几年来选择性催化还原烟气脱硝技术(SCR)发展较快,在欧洲和日本得到了广泛的应用,目前催化还原烟气脱硝技术是应用***多的技术。
1）SCR 脱硝反应目前世界上流行的SCR 工艺主要分为氨法SCR 和尿素法SCR 两种。
此两种法都是利用氨对NO X 的还原功能，在催化剂的作用下将NO X (主要是NO)还原为对大气没有多少影响的N 2和水。
还原剂为NH 3，其不同点则是在尿素法SCR 中，先利用一种设备将尿素转化为氨之后输送至SCR 触媒反应器，它转换的方法为将尿素注入一分解室中，此分解室提供尿素分解所需之混合时间，驻留时间及温度，由此室分解出来之氨基产物即成为SCR 的还原剂通过触媒实施化学反应后生成氨及水。
尿素分解室中分解成氨的方法有热解法和水解法，主要化学反应方程式为：NH 2CONH 2+H 2O →2NH 3+CO 2在整个工艺的设计中，通常是先使氨蒸发，然后和稀释空气或烟气混合，***后通过分配格栅喷入SCR 反应器上游的烟气中。
(完整版)SNCR-SCR烟气脱硝操作规程
烟气脱硝操作规程1、前言本操作规程适用于SNCR-SCR 烟气脱硝装置.为了保证烟气中的NO X 达标排放，确保系统长期稳定运行，特制定本规程。
2、工艺流程介绍本项目采用炉内喷氨和炉外SCR 催化相结合的工艺进行脱硝，喷入炉膛内的氨水首先在炉膛内与NO X 反应，部分未反应的NO X 与未反应的氨气混合进入脱硝反应器，在反应器内布置两层催化剂，烟气与氨混合后从催化剂小孔内均匀流过，在催化剂的作用下NO X 反应生成对空气无害的氮气和水，从而将NO X 脱除。
经脱硝后的净烟气再进入脱硫系统最后通过烟囱排入大气。
3、工艺基本原理在炉膛和SCR 反应器内，NO 通过以下反应被还原：4NO+4NH 3+O 2→4N 2+6H 2O6NO+4NH 3→5N 2+6H 2O当烟气中有氧气时，反应第一式优先进行，因此，氨消耗量与NO 还原量有一对一的关系。
在烟气中,NO 2一般约占总的NO X 浓度的5%，NO 2参与的反应如下：2NO 2+4NH 3+O 2→3N 2+6H 2O6NO 2+8NH 3→7N 2+12H 2O上面两个反应表明还原NO 2比还原NO 需要更多的氨.在绝大多数锅炉烟气中,NO 2仅占NO X 总量的一小部分，因此NO 2的影响并不显著。
4、工艺流程说明4.1 脱硝工艺系统烟气脱硝工艺系统主要由氨水储存系统、氨注入系统、SCR 反应器及附属系统等组成。
4。
1。
1 氨的储存系统（1)系统组成氨水储存系统包括氨水卸料泵、氨水储罐等。
（2)主要设备选型·氨水卸料泵氨水卸料泵流量10m3/h，扬程20m.·氨水储罐本工程设置一台氨水储罐。
液氨储罐的最大充装量为30m3。
氨水罐可供应窑炉设计条件下,每天运行24小时,连续运行7天的消耗量。
4.1。
2 氨注入系统(1）系统组成氨注入系统包括氨水喷枪、氨水输送泵等。
(3）主要设备选型·氨水喷枪每台炉配置4支。
·氨水输送泵每台炉配置一台氨水计量泵.4.1.3 SCR反应器及附属系统（1）系统组成SCR反应器和附属系统由SCR反应器、催化剂和烟道等组成。
SCR脱硝原理及工艺
2.对烟道影响 省煤器出口至SCR入口范围，烟道压力与原设计相同，和
炉膛承受压力基本一致，对烟道强度计算没有影响； SCR出口至空气预热器入口范围，烟道压力与省煤器出口
●通过烟道自然混合；
●使用烟道结构件进行混 合，如导流板、静态混 合器等。
混合装置
Gas Flow
计算机CFD模拟 流场的建立
确保 NH3/NOX分布均匀 确保 烟气速度均匀 减小烟气温度偏差 获得最小的烟气压降 防止积灰
CFD设计示例
均通匀过的烟流道场自有利然于混：合； —使氨用与烟NO道X结充构分反件应进，行保证 混脱合硝，效如率导；流板、静 —态降混低合氨器的等逃逸。率，减少氨对
空气预热器结构
对空气预热器采取的措施
换热元件采用合适的板型； 空气预热器由高、中、低温段改为高、低温两端，中温段， 避免中、低段之间NH4HSO4沉积； 在空预器冷端采用镀搪瓷元件 采用多介质吹灰器，加强吹灰频率 严格控制氨的逃逸率 保证较低的SO2/SO3的转化率（<1%)
对引风机和烟道的影响
GB50160-1992
《石油化工储运系统罐区设计规范》
SH3007 -1999
《爆炸和火灾危险环境电力装置设计规范》 GB50058-1992
《石油化工企业可燃气体和有毒气体检测报警设计规范》
SH3063-1999
《 危险化学品重大危险源辨识》来自GB18218-2009
氨区的布置原则
布置的原则：
SCR系统工艺流程-液氨
催化剂的失活和中毒
SCR脱硝技术
SCR脱硝技术SCR脱硝技术1、目的和原理脱硝技术主要包括了选择非催化还原（SNCR），选择性催化还原（SCR）和SNCR、SCR结合的工艺。
SCR具有很高的脱硝效率（70-90%），它是成熟的脱硝工艺，是脱硝应用最广泛的技术。
SCR的意思是烟气中的氮氧化合物选择性的和还原剂进行反应，生成氮气和水，脱除烟气中的氮氧化合物（NOx）。
SCR的化学反应方程式是：4NO + 4NH3+O2→ 4N2 +6H2O6NO2 + 8NH3 + O2→ 7N2 + 12H2O典型的SCR脱硝系统的工艺在SCR脱硝系统中，各种废气中含有的NOx和氨水、尿素或其他含有氨基的物质进行反应，生成氮气和水。
基于经济性、处理难度和系统的安全角度考虑，选择最适合的含氨基的还原剂SCR系统主要包含了反应器、还原剂储罐、还原剂喷射系统和催化剂，在还原剂喷射和烟气进行完全混合之后，废气会进入催化剂层，脱硝反应将会在这里进行。
氮氧化合物在催化剂表面转化成氮气和水。
当还原剂是氨的时候，化学反应方程式如下。
4NO+4NH3+O2 -> 4N2+6H2O6NO2 +8NH3 -> 7N2+12H2O2、性能（常用范围）使用范围：（燃气、燃油、燃煤）锅炉，汽轮机，垃圾焚烧发电厂和柴油发电机效率：大于90%的脱硝率运行温度：200-420℃氮氧化物含量：10-2,000ppm压降：小于1.2kPa/反应器反应器：催化剂床层可安装在余热锅炉内运行条件：冷启动30分钟以内可以达到稳定状态1）当要求的脱硝效率大于95%的时候，排放的还原剂的量会显著的增加；2）运行温度的确定应该考虑烟气中SOx的浓度，以防形成ABS，导致催化剂堵塞。
3、备注SCR脱硝系统的性能主要依赖于催化剂的性能（活性，寿命等）和还原剂喷射的控制技术。
V/TiO2催化剂是通过三氧化钒离子吸附在二氧化钛晶体上并且煅烧制成的，广泛的运用在SCR系统中。
脱硝反应速度非常快，所以，反应速度主要受还原剂扩散率的控制：层流边界层和催化剂微孔处的扩散率。
脱硝技术介绍 SCR
28
Typical SCR System
烟道系统
要点
? 省煤器旁 路
Economizer
? 反应器旁 路
Air Heater
Existing Structural Steel
Economizer Bypass
Damper
Damper SCR Bypass
氨的喷射栅格和静态混合器
22
Typical SCR System
烟气/氨的混合
氨的流 量分配阀门站
ＭＶＳ
23
Typical SCR System
三.SCR系统主要设备
? 氨的储备与供应系统 卸料压缩机 氨蒸发器（电/蒸汽） 氨罐 缓冲罐 稀释槽
24
Typical SCR System
氨的储备与供应系统
? 主要控制手段 ?燃烧器设计参数（风速、风温、旋流强度等）优化 ?煤粉浓缩技术 ?OFA分级送风技术
? 注意事项 ?锅炉的燃烧效率 ?煤粉的着火x脱除－－ＳＮＣＲ & SCR
? A. 选择性非催化还原法(SNCR)
?主要反应
氨
4NO + 4NH3 + O2 →4N2 + 6H2O
反应剂原料
氨的原料 无水氨
优点 ? 反应剂纯度最高 ? 原料成本最低 ? 设备成本最低
缺点 ? 高危险性的原料 ? 运输和存储问题
氨水 (19% or 29%)
? 容易运输
? 需要更大的运输设备
? 浓度低于20%时不
以及更频繁的运输
划分为高危险性的原 ? 需要更大的储存罐
料
? 蒸发成本
? 比无水氨危险性
