采用AD7793 24位SIGMA
AD7793在高精度温控设备中的应用

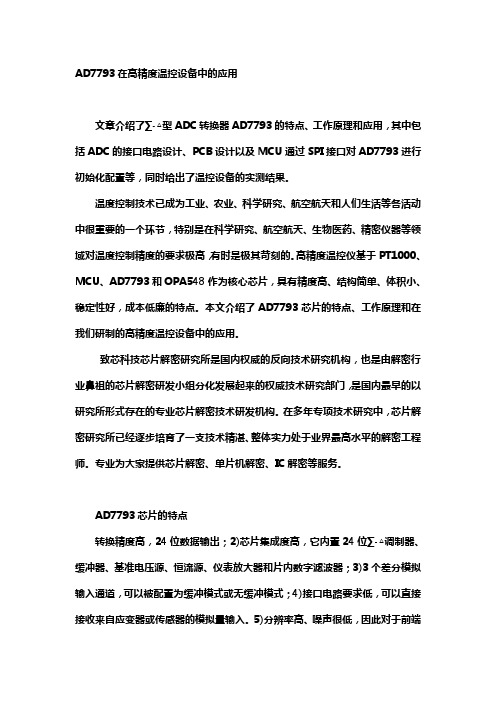

AD7793在高精度温控设备中的应用文章介绍了∑-△型ADC转换器AD7793的特点、工作原理和应用，其中包括ADC的接口电路设计、PCB设计以及MCU通过SPI接口对AD7793进行初始化配置等，同时给出了温控设备的实测结果。
温度控制技术已成为工业、农业、科学研究、航空航天和人们生活等各活动中很重要的一个环节，特别是在科学研究、航空航天、生物医药、精密仪器等领域对温度控制精度的要求极高，有时是极其苛刻的。
高精度温控仪基于PT1000、MCU、AD7793和OPA548作为核心芯片，具有精度高、结构简单、体积小、稳定性好，成本低廉的特点。
本文介绍了AD7793芯片的特点、工作原理和在我们研制的高精度温控设备中的应用。
致芯科技芯片解密研究所是国内权威的反向技术研究机构，也是由解密行业鼻祖的芯片解密研发小组分化发展起来的权威技术研究部门，是国内最早的以研究所形式存在的专业芯片解密技术研发机构。
在多年专项技术研究中，芯片解密研究所已经逐步培育了一支技术精湛、整体实力处于业界最高水平的解密工程师。
专业为大家提供芯片解密、单片机解密、IC解密等服务。
AD7793芯片的特点转换精度高，24位数据输出；2)芯片集成度高，它内置24位∑-△调制器、缓冲器、基准电压源、恒流源、仪表放大器和片内数字滤波器；3)3个差分模拟输入通道，可以被配置为缓冲模式或无缓冲模式；4)接口电路要求低，可以直接接收来自应变器或传感器的模拟量输入。
5)分辨率高、噪声很低，因此对于前端的抗混叠滤波器的要求也大大降低，一个简单的RC低通滤波器就足够了；6)该芯片具有自校准、系统校准功能，可以消除零点误差、满量程误差及温度漂移的影响。
7)三线式SPI接口，通过MCU灵活控制和配置AD7793片内寄存器，实现对AD7793芯片的控制。
AD7793芯片的工作原理AD7793采用∑-△调制技术，与双积分式的ADC比较，有很高的分辨率和精度。
在工作时，AD7793以一定的速率对模拟输入信号连续采样，采样速率受系统时钟的控制。
ADI AD7193四路24位SIGMA-DELTA ADC解决方案
4-Channel, 4.8 kHz, Ultralow Noise, 24-Bit Sigma-Delta ADC with PGA
The AD7193 is a low noise, complete analog front end for high precision measurement applications. It contains a low noise, 24-bit sigma-delta (Σ-Δ) analog-to-digital converter (ADC). The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC.
The device can be configured to have four differential inputs or eight pseudo differential inputs. The on-chip channel seuencer allows several channels to be enabled simultaneously, and the AD7193 seuentially converts on each enabled channel, simplifying communication with the part. The on-chip 4.92 MHz clock can be used as the clock source to the ADC or, alternatively, an external clock or crystal can be used. The output data rate from the part can be varied from 4.7 Hz to 4.8 kHz.
一种高精度混合信号处理电路

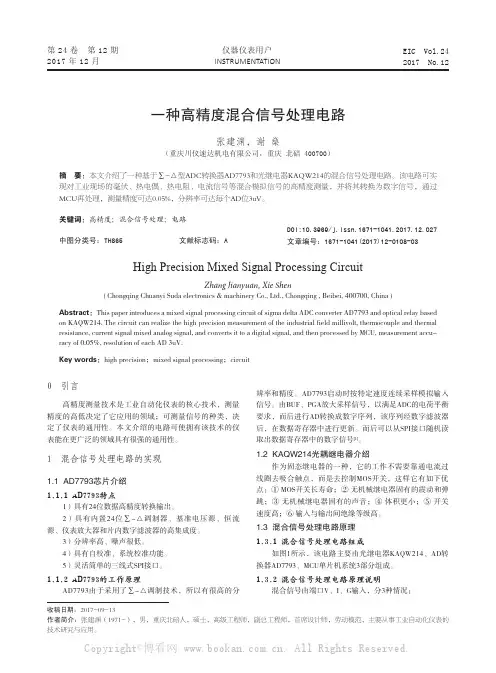

第24卷 第12期2017年12月仪器仪表用户INSTRUMENTATIONEIC Vol.242017 No.12一种高精度混合信号处理电路张建渊，谢 燊（重庆川仪速达机电有限公司，重庆 北碚 400700）摘要：本文介绍了一种基于∑-△型ADC转换器AD7793和光继电器KAQW214的混合信号处理电路。
该电路可实现对工业现场的毫伏、热电偶、热电阻、电流信号等混合模拟信号的高精度测量，并将其转换为数字信号，通过MCU再处理，测量精度可达0.05%，分辨率可达每个AD位3uV。
关键词：高精度；混合信号处理；电路中图分类号：TH865 文献标志码：AHigh Precision Mixed Signal Processing CircuitZhang Jianyuan, Xie Shen( Chongqing Chuanyi Suda electronics & machinery Co., Ltd., Chongqing , Beibei, 400700, China )Abstract：This paper introduces a mixed signal processing circuit of sigma delta ADC converter AD7793 and optical relay based on KAQW214. The circuit can realize the high precision measurement of the industrial field millivolt, thermocouple and thermal resistance, current signal mixed analog signal, and converts it to a digital signal, and then processed by MCU, measurement accu-racy of 0.05%, resolution of each AD 3uV.Key words：high precision；mixed signal processing；circuitDOI:10.3969/j.issn.1671-1041.2017.12.027文章编号：1671-1041(2017)12-0108-03收稿日期：2017-09-13作者简介：张建渊（1971-），男，重庆北碚人，硕士，高级工程师，副总工程师，首席设计师，劳动模范，主要从事工业自动化仪表的技术研究与应用。
基于stm32的ad7793的例程

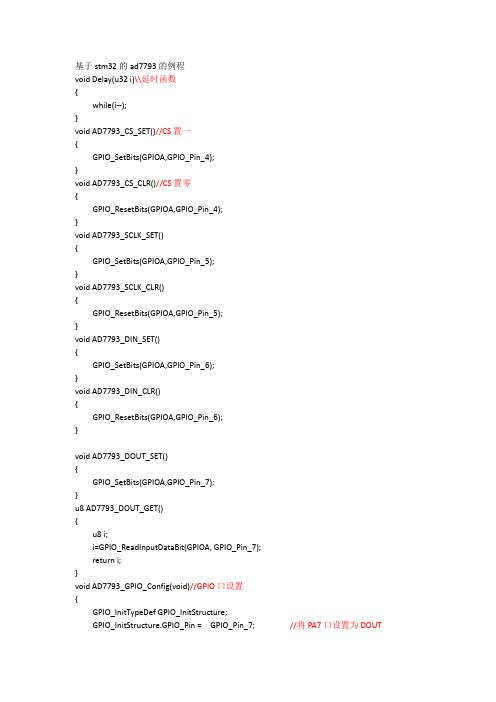

基于stm32的ad7793的例程void Delay(u32 i)\\延时函数{while(i--);}void AD7793_CS_SET()//CS置一{GPIO_SetBits(GPIOA,GPIO_Pin_4);}void AD7793_CS_CLR()//CS置零{GPIO_ResetBits(GPIOA,GPIO_Pin_4);}void AD7793_SCLK_SET(){GPIO_SetBits(GPIOA,GPIO_Pin_5);}void AD7793_SCLK_CLR(){GPIO_ResetBits(GPIOA,GPIO_Pin_5);}void AD7793_DIN_SET(){GPIO_SetBits(GPIOA,GPIO_Pin_6);}void AD7793_DIN_CLR(){GPIO_ResetBits(GPIOA,GPIO_Pin_6);}void AD7793_DOUT_SET(){GPIO_SetBits(GPIOA,GPIO_Pin_7);}u8 AD7793_DOUT_GET(){u8 i;i=GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_7);return i;}void AD7793_GPIO_Config(void)//GPIO口设置{GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7; //将PA7口设置为DOUTGPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6 ; //PA456分别设置为CS、CLK、DINGPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOA, &GPIO_InitStructure);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);AD7793_CS_SET();}void WriteToReg(unsigned char ByteData) //向AD7793写入一个字节{unsigned char temp;unsigned char i;AD7793_CS_CLR();temp=0x80;for(i=0;i<8;i++){if((temp & ByteData)==0){AD7793_DIN_CLR();}else{AD7793_DIN_SET();}AD7793_SCLK_CLR();Delay(200);AD7793_SCLK_SET();Delay(200);temp=temp>>1;}AD7793_CS_SET();}void AD7793_Reset(void) //AD7793复位{unsigned int ResetTime;ResetTime=32;AD7793_SCLK_SET();AD7793_CS_CLR();AD7793_DIN_SET();while(ResetTime--){WriteToReg(0xff);Delay(100);AD7793_SCLK_CLR();Delay(100);AD7793_SCLK_SET();}AD7793_CS_SET();}unsigned char AD7793_ReadStatusRegister(void) //读取7793的状态寄存器{unsigned char j;unsigned char temp;WriteToReg(0x40);AD7793_DIN_SET();AD7793_CS_CLR();temp=0;AD7793_DOUT_SET();for(j=0; j<8; j++){AD7793_SCLK_CLR();AD7793_DOUT_SET();if(AD7793_DOUT_GET()==0){temp=temp<<1;}else{temp=temp<<1;temp=temp+0x01;}Delay(200);AD7793_SCLK_SET();Delay(200);}AD7793_CS_SET();return temp;}void Ad7793_WriteModeRegister(unsigned char ModeRegisterH,unsigned char ModeRegisterL)//配置模式寄存器{WriteToReg(0x08);WriteToReg(ModeRegisterH);WriteToReg(ModeRegisterL);}void Ad7793_WriteConfigRegister(unsigned char ConfigRegisterH,unsigned char ConfigRegisterL)//配置配置寄存器{WriteToReg(0x10);WriteToReg(ConfigRegisterH);WriteToReg(ConfigRegisterL);}void Ad7793_WriteIORegister(unsigned char IORegister)//配置IO寄存器{WriteToReg(0x28);WriteToReg(IORegister);}long AD7793_ReadDataRegister(void){union{unsigned char chardata[4];unsigned long longdata;}AD7793Result;unsigned char i,j;unsigned char temp;temp=AD7793_ReadStatusRegister();while((temp&0x80)==0x80){temp=AD7793_ReadStatusRegister();}WriteToReg(0x58);AD7793_DIN_SET();AD7793_CS_CLR();AD7793_DOUT_SET();for(i=0; i<3; i++){for(j=0; j<8; j++){AD7793_SCLK_CLR();AD7793_DOUT_SET();if(AD7793_DOUT_GET()==0){temp=temp<<1;}else{temp=temp<<1;temp=temp+0x01;}Delay(200);AD7793_SCLK_SET();Delay(200);}AD7793Result.chardata[3-i]=temp;}AD7793_CS_SET();AD7793Result.longdata=AD7793Result.longdata>>8;return AD7793Result.longdata;}void Init_AD7793(void)//AD7793的初始化{AD7793_GPIO_Config();AD7793_Reset();Ad7793_WriteModeRegister(0x00,0x0a);Ad7793_WriteConfigRegister(0x10,0x00);Ad7793_WriteIORegister(0x03);}void AD7793_EXTIX_Init(void)//中断程序，当DOUT有数据输出时，DOUT变为低电平，此时触发中断程序，读取AD7793的数据寄存器{EXTI_InitTypeDef EXTI_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource7);EXTI_InitStructure.EXTI_Line=EXTI_Line7;EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);}void EXTI9_5_IRQHandler(void){if(EXTI_GetITStatus(EXTI_Line7) != RESET)send_PC_7793data();Init_AD7793();LED_Init();EXTI_ClearITPendingBit(EXTI_Line7);}。
ADIAD7793热电偶测量系统解决方案
ADIAD7793热电偶测量系统解决方案放大器放大器放大器能直接连接到ADC,增益设定为64,4.17Hz的噪音为40nV,工作电压2.7-5.25V, 主要用在热电偶测量,RTD测量,气体分析,工业过程控制,手持仪表,血液分析以及6位DVM等.本文介绍了AD7793主要特性,方框图, RTD和热电偶测量电路图以及采用AD7793 24位Sigma-Delta ADC完整的热电偶测量系统电路图和材料厂清单.The AD7792/AD7793 are low power, low noise, complete analog front ends for high precision measurement applications. The AD7792/AD7793 contain a low noise 16-/24-bit Σ-Δ ADC with three differential analog inputs. The on-chip, low noise instrumentation amplifier means that signals of small amplitude can be interfaced directly to the ADC. With a gain setting of 64, the rms noise is 40 nV when the update rate equals 4.17 Hz.The devices contain a precision low noise, low drift internal band gap reference and can accept an external differential reference. Other on-chip features include programmable excitation current sources, burnout currents, and a bias voltage generator. The bias voltage generator sets the common-mode voltage of a channel to AVDD/2.The devices can be operated with either the internal clock or an external clock. The output data rate from the parts is software-programmable and can be varied from 4.17 Hz to 470 Hz.The parts operate with a power supply from 2.7 V to 5.25 V. They consume a current of 400 μA typical and are housed in a 16-lead TSSOP package.AD7793主要特性:Up to 23 bits effective resolutionRMS noise40 nV @ 4.17 Hz85 nV @ 16.7 HzCurrent: 400 μA typicalPower-down: 1 μA maximumLow noise programmable gain instrumentation ampBand gap reference with 4 ppm/°C drift typicalUpdate rate: 4.17 Hz to 470 Hz3 differential inputsInternal clock oscillatorSimultaneous 50 Hz/60 Hz rejectionProgrammable current sourcesOn-chip bias voltage generatorBurnout currentsPower supply: 2.7 V to 5.25 V–40°C to +105°C temperature rangeIndependent interface power supply16-lead TSSOP packageInterface3-wire serialSPI®, QSPI™, MICROWIRE™, and DSP compatibleSchmitt trigger on SCLKAD7793应用:Thermocouple measurementsRTD measurementsThermistor measurementsGas analysisIndustrial process controlInstrumentationPortable instrumentationBlood analysisSmart transmittersLiquid/gas chromatography6-digit DVM图 1.AD7793方框图图 2.采用AD7792/3的RTD应用电路图图 3.采用AD7792/3的热电偶测量电路图采用AD7793 24位Sigma-Delta ADC完整的热电偶测量系统Complete Thermocouple Measurement System Using the AD7793 24-Bit Sigma-Delta ADCThe circuit, shown in Figure 4, is a complete thermocouple system based on the AD7793 24-bit sigma-delta ADC. The AD7793 is a low power, low noise, complete analog front end for high precision measurement applications. The device includes a PGA, internal reference, internal clock, and excitation currents, thereby greatly simplifying the thermocouple system design.图 4.带冷端补偿的热电偶测量系统电路图(简化电路图:所有的连接和去偶电容未标)图5. 热电偶测量系统外形图CN206热电偶测量系统材料清单见:CN206热电偶测量系统材料清单.xls详情请见:/static/imported-files/circuit_notes/CN0206.pdf和/static/imported-files/data_sheets/AD7792_7793.pdf。
AD7793芯片在地温测量中的应用

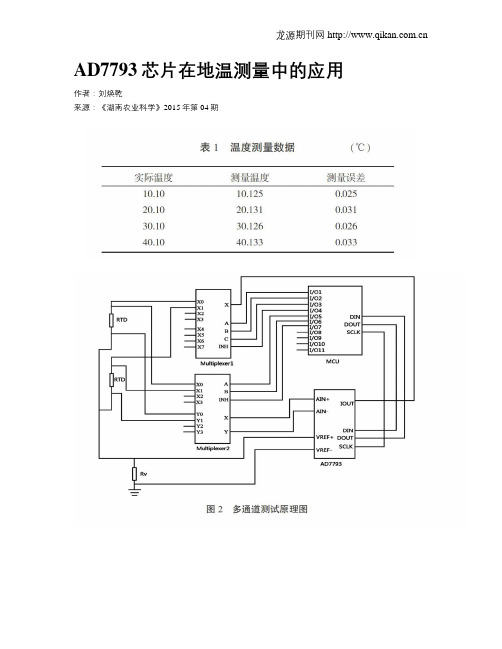

AD7793芯片在地温测量中的应用作者：刘焕乾来源：《湖南农业科学》2015年第04期摘要：AD7793芯片采用四线制、多通道切换设计，较好地满足了地温测量中高精度温度测量、多通道测量的要求。
