上海电大《机械制造基础》形考作业(三)及答案
国家开放大学电大《机械制造基础》机考2套标准试题及答案2
国家开放大学电大《机械制造基础》机考2套标准试题及答案盗传必究考试时长：60分钟总分：100分第一套一、判断题（每题2分，共30分）1.抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
正确答案：T2.在断裂之前，金属材料的塑性变形愈小，表示它的塑性愈好。
正确答案：F3.热处理按目的与作用不同，分为退火、正火、淬火和回火等。
正确答案：T4.碳钢的含碳量一般不超过1.3%。
正确答案：T5.根据药皮所含化学成分的性质，焊条分为酸性焊条和碱性焊条两类。
正确答案：F6.过渡配合的孔、轴公差带一定互相交叠。
正确答案：T7.为了实现互换性，零件的公差规定得越小越好。
正确答案：F8.表面粗糙度值的大小不影响零件的耐磨性。
正确答案：F9.切削用量主要是指切削速度和进给量。
正确答案：F10.刀具后角是主后刀面与基面的夹角，在正交平面中测量。
正确答案：F11.就四种切屑基本形态相比较，形成崩碎切屑时的切削力最大。
正确答案：F12.在车削加工中，车刀的纵向或横向移动，属于进给运动。
正确答案：T13.把工件压紧在夹具或机床上的机构称为夹紧装置。
正确答案：T14.固定支承在使用过程中不能调整，高度尺寸是固定不动的。
正确答案：T15.要减少工件的复映误差，可增加工艺系统的刚度或增加径向切削力的系数。
正确答案：F二、单选题（每小题3分，共45分）1.金属材料在外力作用下，对变形和破裂的抵抗能力称为( ) 。
正确答案：强度2.金属的韧性通常随加载速度提高、温度降低、应力集中程度加剧而（）。
正确答案：变差3.如过共析钢有网状渗碳体存在，则必须在球化退火前先进行（），将其消除，这样才能保证球化退火正常进行。
正确答案：正火4.优质碳素结构钢的牌号由( )数字组成。
正确答案：两位5.由于（）在结晶过程中收缩率较小，不容易产生缩孔、缩松以及开裂等缺陷，所以应用较广泛。
正确答案：灰铸铁6.最大极限尺寸（）基本尺寸。
正确答案：大于、小于或等于7.同轴度公差属于（）。
上海电大《机械制造基础》形考作业(二)及答案
《机械技术基础》形考作业（二）答案一、单选题（每题2分，共30分） 1、强度是指构件抵抗（a ）的能力。
A ．破坏B ．变形C ．稳定D ．失稳2、应力反映构件内部的（a ）。
A ．受力大小B ．变形大小C ．受力程度D ．变形程度3、材料相同、横截面面积相等的两拉杆，一为圆形截面，另一为方形截面，在相同拉力作用下，两拉杆横截面上的应力（b ）。
A ．圆杆大于方杆B ．相等C ．方杆大于圆杆D ．无法比较4、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的（c ）不同。
A ．轴向正应力σB ．轴向线应变ε C ．轴向伸长l ∆D ．横向线应变ε’5、如图所示阶梯杆，AB 段为钢，BC 段为铁，CD 段为木材，在力F 作用下（d ）。
A ．AB 段轴力最大 B ．BC 段轴力最大 C ．CD 段轴力最大 D ．三段轴力一样大6、在联接件上，剪切面和挤压面分别（b ）于外力方向。
A ．垂直和平行 B ．平行和垂直 C ．平行 D ．垂直7、受剪螺栓的直径增加一倍，当其他条件不变时，剪切面上的切应力将为原来（d ）。
A ．21B ．83C ．43D ．418、在平板和受拉螺栓之间垫上一个垫圈，可以提高（c ）强度。
A ．螺栓的抗拉B ．螺栓的抗剪C ．螺栓的挤压D ．平板的挤压9、对于材料相同，横截面面积相同的空心圆轴和实心圆轴，前者的抗扭刚度一定（a ）于后者的抗扭刚度。
A ．大于B ．等于C ．小于D ．无法对比10、等值圆轴扭转，横截面上的切应力的合成结果是（a）。
A．一内力偶B．一集中力C．一外力偶D．均匀分布力11、空心圆轴受扭转力偶作用，横截面上的扭矩为T，那么在横截面上沿径向的应力分布图应为图中的（b）。
A．B．C．D．12、圆轴上某横截面的扭矩为负时，该处的变形形态为（b）。
A．绕轴心顺转B．沿轴向压缩C．绕轴心逆转D．沿轴向拉伸13、梁的材料由钢换成木材时，E钢=7E木材，其他条件不变，则梁的横截面的最大正应力（a）。
(完整版)最新国家开放大学电大《机械制造基础》机考网考试题题库及答案
（完整版）最新国家开放大学电大《机械制造基础》机考网考试题题库及答案100%通过考试说明：试卷总分：100分；考试时间：60分钟；题型：判断题30分、单选题45分、分析计算题25分。
随机抽取任一套题，答案都在本题库中。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他机考及教学考一体化答案，敬请查看。
一、判断题1、钢的正火的硬度、强度比退火低。
（×）4、通过热处理可以有效地提高灰铸铁的力学性能。
（×）5、焊件开坡口的目的在于保证焊透，增加接头强度。
（√）6、基本尺寸就是要求加工时要达到的尺寸。
（×）7、采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差等于尺寸公差，则该零件一定合格。
（√）8、图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。
（√）9、切削用量是切削速度、进给量和背吃刀量三者的总称。
（√）10、刀具耐用度为刀具两次刃磨之间的切削时间。
（√）11、切削液具有冷却、润滑、清洗、防锈四种作用。
（√）12、在车削加工中，车刀的纵向或横向移动，属于进给运动。
（√）13、根据工件的加工要求，不需要限制工件的全部自由度，这种定位称为不完全定位。
（√）14、固定支承在装配后，需要将其工作表面一次磨平。
（√）15、冲击韧性值随温度的降低而减小。
（√）16、正火的冷却速度比退火稍慢一些。
（×）17、碳钢的含碳量一般不超过1.3%。
（√）18、一般情况下，焊件厚度小于4mm时，焊条直径等于焊件厚度。
（√）19、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（×）20、为了实现互换性，零件的公差规定越小越好。
（×）21、Ra值越大，零件表面越粗糙。
（√）22、切削用量主要是指切削速度和进给量。
（×）23、提高表面质量的主要措施是增大刀具的前角与后角。

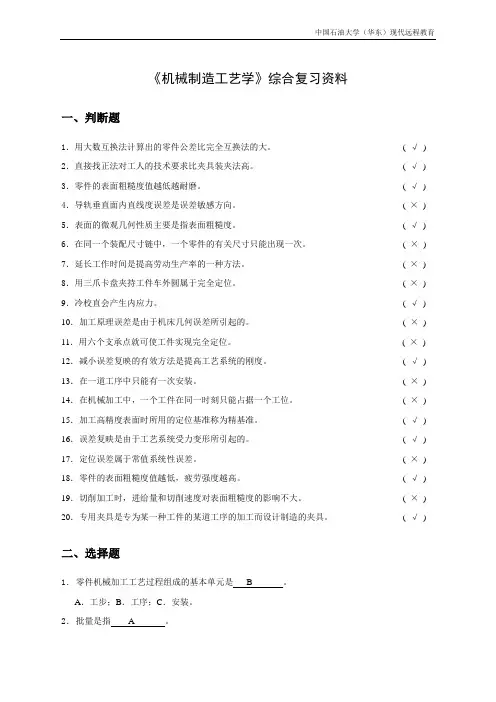

《机械制造工艺学》形考任务3答案
《机械制造工艺学》综合复习资料一、判断题1．用大数互换法计算出的零件公差比完全互换法的大。
( √) 2．直接找正法对工人的技术要求比夹具装夹法高。
( √) 3．零件的表面粗糙度值越低越耐磨。
( √) 4．导轨垂直面内直线度误差是误差敏感方向。
( ×) 5．表面的微观几何性质主要是指表面粗糙度。
( √) 6．在同一个装配尺寸链中，一个零件的有关尺寸只能出现一次。
( ×) 7．延长工作时间是提高劳动生产率的一种方法。
( ×) 8．用三爪卡盘夹持工件车外圆属于完全定位。
( ×) 9．冷校直会产生内应力。
( √) 10．加工原理误差是由于机床几何误差所引起的。
( ×) 11．用六个支承点就可使工件实现完全定位。
( ×) 12．减小误差复映的有效方法是提高工艺系统的刚度。
( √) 13．在一道工序中只能有一次安装。
( ×) 14．在机械加工中，一个工件在同一时刻只能占据一个工位。
( ×) 15．加工高精度表面时所用的定位基准称为精基准。
( √) 16．误差复映是由于工艺系统受力变形所引起的。
( √) 17．定位误差属于常值系统性误差。
( ×) 18．零件的表面粗糙度值越低，疲劳强度越高。
( √) 19．切削加工时，进给量和切削速度对表面粗糙度的影响不大。
( ×) 20．专用夹具是专为某一种工件的某道工序的加工而设计制造的夹具。
( √)二、选择题1．零件机械加工工艺过程组成的基本单元是 B 。
A．工步；B．工序；C．安装。
2．批量是指 A 。
A．每批投入制造的零件数；B．每年投入制造的零件数；C．在一个产品中的零件数。
3．零件的生产纲领是指 C 。
A．一批投入生产的零件数量；B．生产一个零件所花费的劳动时间；C．零件的全年计划生产量。
4．可动调整法是采用 C 来保证装配精度的。
A. 更换不同尺寸的调整件；B. 修配一个零件的尺寸；C. 改变调整件的位置。
国家开放大学电大《机械制造基础》机考10套标准试题及答案
国家开放大学电大《机械制造基础》机考10套标准试题及答案盗传必究考试时长：60分钟总分：100分第一套一、判断题（共15题，共30分）1.屈服强度是表示金属材料抵抗微量弹性变形的能力。
正确答案：F2.断面收缩率与试样尺寸有关。
正确答案：F3.对钢进行热处理的目的是为了获得细小、均匀的奥氏体组织正确答案：F4. 合金钢在工业上应用于制造承受压力、要求耐磨和减振的零件。
正确答案：F5. 根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
正确答案：T6. 实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。
正确答案：F7. 图纸上没有标注公差的尺寸就是自由尺寸，没有公差要求。
正确答案：F8. 零件表面越粗糙，取样长度就越大。
（）正确答案：T9. 背吃刀量指工件上已加工表面和待加工表面间的水平距离。
正确答案：F10. 刀具后角是主后刀面与基面的夹角，在正交平面中测量。
正确答案：F11. 合金工具钢常用于制作低速，简单的刀具。
正确答案：F12. 车床的主运动为主轴的回转运动。
正确答案：T13. 工件的六个自由度全部被限制的定位，称为完全定位。
正确答案：T14. 夹紧力的方向应有利于减小夹紧力。
正确答案：T15. 在机械加工中，加工精度的高低是以加工误差的大小来评价的正确答案：T二、单选题（共15题，共45分）1.拉伸实验中，试样所受的力为（）。
正确答案：静载荷2.材料的冲击韧度越大，其韧性就（）。
正确答案：越好3.正火的目的之一是消除过共析钢中的（）渗碳体，为下一步热处理做好准备。
正确答案：网状4.( )主要用于制造刀具、模具、量具。
正确答案：碳素工具钢5.锻造前对金属进行加热，目的是( ) 。
正确答案：提高塑性6.决定配合公差带位置的有( ) 。
正确答案：基本偏差7.同轴度公差属于（）。
正确答案：定位公差8. 能够反映切削刃相对于基面倾斜程度的刀具标注角度为 ( )。
正确答案：刃倾角9. 切削过程中对切削温度影响最大的因素是（）。
2022年电大机械制造基础形考
2022年电大机械制造根底形考一、填空题〔每空2分，共58分〕〔请选择正确的文字答案填写，例如：塑性变形〕塑性变形；断裂；变形；破坏；交变载荷；断裂；奥氏体；渗碳体；断裂前；最大塑性变形；通用橡胶；特种橡胶；含碳量；万分之几；正火；碳钢；合金元素；酸性焊条；碱性焊条；外表淬火；外表化学热处理；别离工序；整模造型；分模造型；变形工序；挖砂造型；活块造型；焊芯；药皮正确标记题目金属材料的力学性能是指在外载荷作用下其抵抗答复正确答复正确！正确答案是：变形或答复正确答复正确！正确答案是：破坏的能力。
正确标记题目强度是指金属材料在外载荷作用下，抵抗答复答复正确！正确答案是：塑性变形和答复正确答复正确！正确答案是：断裂的能力。
正确标记题目金属材料在外载荷作用下产生答复正确答复正确！正确答案是：断裂前所能承受答复正确答复正确！正确答案是：最大塑性变形的能力称为塑性。
局部正确标记题目在铁碳合金中，莱氏体是由答复正确答案是：奥氏体和答复正确答复正确！正确答案是：渗碳体所构成的机械混合物。
正确标记题目疲劳强度是表示材料经受无数次答复正确答复正确！正确答案是：交变载荷作用而不引起答复正确答复正确！正确答案是：断裂的最大应力值。
正确标记题目优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中答复正确答复正确！正确答案是：含碳量是答复正确答复正确！正确答案是：万分之几。
正确标记题目合金钢就是在答复正确答复正确！正确答案是：碳钢的根底上有目的地参加一定量答复正确答复正确！正确答案是：合金元素0分的钢。
正确标记题目橡胶按用途可分为答复正确答复正确！正确答案是：通用橡胶和答复正确答复正确！正确答案是：特种橡胶两大类。
正确标记题目常用的外表热处理工艺有答复正确答复正确！正确答案是：外表淬火和答复正确答复正确！正确答案是：外表化学热处理两种。
题目10正确标记题目淬火前，假设钢中存在网状渗碳体，应采用答复正确答复正确！正确答案是：正火的方法予以消除，否那么会增大钢的淬透性。
上海电大《机械制造基础》形考作业(四)及答案
《机械技术基础》形考作业（四）答案一、单选题（每题1分，共25分）1、影响标准直齿圆柱齿轮几何尺寸的最重要基本参数是（b）。
A．齿数Z B．模数m C．齿顶高系数ha* D．顶隙系数c* 2、一对齿轮连续传动的条件是（d）。
A．传动比恒定B．模数相等C．压力角相等D．重合度大于1 3、理论上，采用展成法加工标准直齿圆柱齿轮不产生根切的最小齿数是（c）。
A．Zmin=14 B．Zmin=24 C．Zmin=17 D．Zmin=214、一对齿轮啮合时，两齿轮的（a）始终相切。
A．节圆B．分度圆C．基圆D．齿根圆5、一渐开线标准直齿圆柱外啮合齿轮的齿距为15.7mm，齿顶圆直径为400mm,则该齿轮的齿数为（b）。
A．82B．78C．80D．766、一渐开线标准直齿圆柱外啮合齿轮的齿距为15.7毫米，齿根圆直径为367.5mm，则该齿轮的齿数为（d）。
A．82B．78C．80D．767、两轴在空间交错90º的传动，如已知传递载荷及传动比都较大，则宜选用（c）。
A．直齿轮传动B．直齿斜齿轮传动C．蜗轮蜗杆传动D．锥齿轮传动8、多头大升角的蜗杆，通常应用在（b）蜗杆传动装置中。
A．手动起重设备B．传递动力的设备C．传递运动的设备D．需要自锁的设备9、较理想的蜗杆和蜗轮的材料组合是（d）。
A．青铜和铸铁B．钢和钢C．钢和铸铁D．钢和青铜10、当尺寸相同时，下列轴承轴向载荷承载能力最大的是（d）。
A．深沟球轴承B．滚针轴承C．圆锥滚子轴承D．推力球轴承11、当滚动轴承的润滑和密封良好、不转动或转速极低时，其主要失效形式是（b）。
A．疲劳点蚀B．永久变形C．胶合D．保持架损坏12、当滚动轴承的润滑和密封不良、使用不当时，其主要失效形式是（d）。
A．疲劳点蚀B．永久变形C．胶合D．磨损和破碎13、在正常条件下，滚动轴承的主要失效形式是（b）。
A．滚动体碎裂B．滚动体与滚道的工作表面产生疲劳点蚀C．保持架破坏D．滚道磨损14、通常（c）用于轮毂沿键滑动，且滑动距离较大的联接。
电大计算机考试机械制造基础整理后的答案.doc
电大计算机考试机械制造基础整理后的答案。
单一主题:金属材料在外部载荷下抵抗塑性变形和断裂的能力称为(A)。
强度是指金属材料的机械性能指标中的(a)。
屈服强度对称循环应力的疲劳强度由(b)表示。
某些金属在固态时会随着温度的变化而改变其晶体结构。
这种变化被称为(C)。
铁碳合金中类质同象的异构化转变莱特是由(A)组成的机械混合物。
在奥氏体和渗碳体的热处理过程中，金属的常温组织通常通过加热转变为(C)组织。
奥氏体使用低碳合金钢作为重要的轴零件，需要热处理以获得优异的材料性能。
因此，通常需要对零件毛坯进行(A)以细化晶粒并获得良好的加工性能。
在加工过程中()，需要在加工过程中为重要的表面安排()和最终的(a)。
退火、调质、渗碳、表面淬火渗碳的零件必须选择(一)制造。
为了提高轴类零件的综合力学性能，低碳钢或低碳合金钢通常对轴进行(C)热处理。
淬火和回火Q235AF中的235代表(a)。
屈服强度大于或等于235兆帕(B)，并在工业上应用于制造承受压力并需要耐磨和减震的零件。
灰铸铁(A)在工业上用于制造具有高机械性能和大横截面尺寸变化的重要零件。
孕育铸铁在铸造生产中的各种方法，最基本的方法是(一)。
砂型铸造合金液的浇注温度越高，合金的流动性越好。
铸件中经常出现缩孔的部位最好是(d)。
最终凝固区属于气体保护焊。
氩弧焊零件材料选择的一般原则(二)。
首先，它应该满足零件的性能要求。
其次，应考虑材料加工工艺性和经济性选择金属材料的原则。
首先，它应该满足(a)。
零件的使用性能要求当孔和轴通过基孔系统匹配时，孔的下偏差为(C)。
当0孔和轴与基轴系统匹配时，轴的上偏差为(c)。
1切割过程中切屑流动的表面为(A)。
前刀面(D)的主要功能是减少刀具背面和工件表面之间的摩擦，并随着前角改变切削刃的强度和锋利度。
后角工具的前角用(c)表示，是前表面和基面之间的夹角。
正交平面刀具的后角用(c)表示，是后表面和基面之间的夹角。
在正交平面中测量的侧面和切割平面之间的夹角为(b)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海电视大学《机械技术基础》形考作业（三）案《机械技术基础》形考作业（三）答题1分，共30分）一、单选题（每1、曲柄摇杆机构中，曲柄为主动件时，（c）死点位置。
A．曲柄与连杆共线时为B．摇杆与连杆共线时为时为C．不存在D．曲柄与机架共线2、曲柄摇杆机构中，摇杆为主动件时，（b）死点位置。
时为A．不存在B．曲柄与连杆共线C．摇杆与连杆共线时为D．任意位置取（b）为机架，一定会得3、对于铰链四杆机构，当满足杆长之和的条件时，若到曲柄摇杆机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件取（c）为机架，将得到双4、对于铰链四杆机构，当满足杆长之和的条件时，若曲柄机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件为a=350,b=600,c=200,d=700；当取c杆5、一平面铰链四杆机构的各杆长度分别为机架时，它为何种具体类型（a）？A．双曲柄机构B．双摇杆机构C．曲柄摇杆机构D．都可以d杆长度6、在双曲柄机构中，已知三杆长度为a=80mm,b=150mm,c=120mm,则为（d）。
A．＜110mmB．≤190mmC．≥190mmD．110mm≤d≤190mm7、平面四杆机构无急回特性时（c），行程速比系数（c）A．压力角α=0，k=1B．传动角β=0，k＜1C．极位夹角θ=0，k=1D．传动角β=0，k＞1传动角是（b）。
8、曲柄摇杆机构中，曲柄为主动件，则A．摇杆两个极限位置之间的夹角B．连杆与摇杆之间所夹锐角C．连杆与曲柄之间所夹锐角D．杆与机架之间所夹锐角。
，（b）不应小于最小许用值9、为保证平面四杆机构良好的传力性能A．压力角B．传动角C．极位夹角D．啮合角10、凸轮机构从动杆的运动规律，是由凸轮的（d）所决定的。
C．形状D．轮廓曲线A．压力角B．滚子111、凸轮轮廓与从动件之间的可动连接是（c）A．移动副B．转动副C．高副D．低副12、凸轮机构中，基圆半径是指凸轮转动中心到（c）半径。
A．理论轮廓线上的最大B．实际轮廓线上的最大C．实际轮廓线上的最小D．理论轮廓线上的最小13、凸轮机构中，凸轮基圆半径愈（a），压力角愈（a），机构传动性能愈好。
A．大、小B．大、大C．小、大D．小、小14、凸轮机构中的压力角是指（a）间的夹角。
A．凸轮上接触点的法线与从动件的运动方向B．凸轮上接触点的法线与该点线速度C．凸轮上接触点的切线与从动件的运动方向D．凸轮上接触点的切线与该点线速度15、下列凸轮机构中，图（b）所画的压力角是正确的。
A．B．C．16、通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是（b）。
A．增大滚子半径B．减小滚子半径C．增大基圆半径D．减小基圆半径17、自行车后轴上俗称的“飞轮”，实际上是（d）。
A．螺旋机构B．槽轮机构C．齿轮机构D．棘轮机构18、牛头刨床的工作台进给机构用的是（a）机构。
A．棘轮机构B．槽轮机构C．齿轮机构D．螺旋机构19、圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转两圈，曲柄盘应转（d）圈A．2B．3C．6D．1220、带传动主要是依靠（b）来传递与动和动力，A．带和两轮接触面之间的正压力B．带紧边拉力C．带和两轮接触面之间的摩擦力D．带松边拉力21、带传动不能保证准确的传动比是由于（a）。
A．带的弹性滑动B．带的打滑C．带的磨损D．带的老化22、带在工作时产生弹性滑动，是由于（c）。
A．带不是绝对挠性件B．带与带轮间的摩擦系数偏低C．带的紧边与松边拉力不等D．带绕过带轮产生离心力23、、带传动中最大应力发生在（b）。
A．紧边B．紧边与小带轮的切点C．松边D．松边与小带轮的切点24、一定型号的三角带传动，若小带轮直径一定，增大其传动比，则带饶过大带轮上的弯曲应力（a）。
A．减小B．增大C．不变D．不定25、带传动的中心距与小带轮的直径一致时，若增大传动比，则小带轮上的包角（a）。
A．减小B．增大C．不变D．不定26、工作条件与型号一定的三角带，其寿命随小带轮直径的增大而（b）。
A．降低B．增大C．不变D．不定27、标准三角带型号的选定，取决于（a）。
A．传递的功率B．带的线速度C．带的圆周力D．高速轴上的扭矩28、三角带横截面为等腰梯形，夹角为40度，在设计三角带轮时，轮槽夹角一般确定为（c）。
A．大于40度B．大于等于40度C．小于40度D．小于等于40度29、三角带传动和平型带传动相比较，其主要优点是（b）。
A．在传递相同功率时，尺寸较小B．传动效率高C．带的寿命长D．带的价格便宜30、链传动中，小链轮齿数过少将会导致（c）。
A．小链轮根切B．磨损C．运动的不均匀性D．链条脱链二、判断题（每题1分，共15分）1、任何一个机构中，必须有一个、也只能有一个构件为机架。
（√）2、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）3、曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。
（√）4、曲柄的极位夹角θ越大，机构的急回特性也越显著。
（√）5、平面连杆机构当行程速比K>1时，机构就具有急回特性。
（√）6、极位夹角就是从动件在两个极限位置时的夹角。
（×）7、凸轮机构的压力角越小，机构的传力性能越好。
（√）8、凸轮转速的高低，影响从动杆的运动规律。
（×）9、外槽轮机构的轮槽数越多，槽轮机构的运动系数越大。
（×）10、外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。
（×）11、棘轮机构、槽轮机构和螺旋机构都属于间歇运动机构。
（×）12、小带轮的包角越大，传动能力越高。
（√）13、带传动中，带的打滑现象是不可避免的。
（×）14、带传动中，当中心距a过大，常会引起带的抖动，而中心距a过小，又会加速带的老化（失效）。
（√）15、链传动和带传动一样，为了保证它正常工作，需要较大的初拉力。
（×）三、作图题（共14分）1、请在原图上绘出各机构的压力角、传动角。
箭头标注的构件为原动件。
（每图2分，共6分）(a)(b)(c)2、请在原图上绘出图示各机构的压力角。
（每图2分，共6分）4(d)(e)(f)3、图示为尖顶对心移动从动杆盘状凸轮机构，绘出压力角及绘出凸轮基圆半径。
WORD格式可以任意编辑（2分）(g)四、简答题（共20分）1、根据尺寸和机架判断铰链四杆机构的类型。
（2分）5上海电视大学《机械技术基础》形考作业（三）a）双曲柄机构b）曲柄摇杆机构c）双摇杆机构d）双摇杆机构2、根据图中注明的尺寸，判断各铰链四杆机构的类型。
（2分）3、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；（2分）（1）当取c杆为机架时，它为何种具体类型？（2）当取d杆为机架时，则为何种具体类型？答：双曲柄机构曲柄摇杆机构4、机构的“死点”位置在什么情况下需要克服？在什么情况下应当利用？（2 分）答：运动时克服，固定夹紧时利用。
5、摆动导杆机构有无急回特性？（2分）答：有急回特性极位夹角不等于零。
6、举例说明急回特性在生产中有什么意义？（2分）例牛头刨床空程速度快提高生产率7、带传动产生弹性滑动和打滑的原因是什么?对传动各有什么影响?（4分）答：由于带是弹性体，带紧边与松边拉力不同，由于带的弹性变形量的变化而引起的带与带轮间的相对滑动为弹性滑动。
是不可避免的。
打滑是带传递的圆周力大于带能传递的最大有效圆周力，即由于过载而引起的带沿带轮整个接触面的滑动，应当避免。
弹性滑动将引起：（1）降低传动效率；（2）从动轮的圆周速度低于主动轮，造成传动比误差；（3）带的磨损；（4）发热使带温度升高。
打滑造成带的磨损加剧，无法传递动力，致使传动失效。
8、简述带传动为什么限制带速V在5—25米/秒范围内？（2分）答：速度大离心力过大绕转的圈数多寿命低。
9、带传动中带的速度、传递的功率以及传递的圆周力之间存在怎样的关系。
（26上海电视大学《机械技术基础》形考作业（三） 分）答：该三者之间的运算关系为：P=FV 。
当传递功率一定时，若带速过低，则传 递的圆周力就大，容易打滑。
当传递的圆周力一定时，带传递的功率与带速成正 比。
同一带传动，当带速增大时，其能传递的功率也增大。
五、计算题（共21分）1、带传动的主动轮直径d 1180mm ，转速n 1940r/min ，从动轮的直径为 d 2710mm ，转速n 2233r/min,则其弹性滑动系数ε为？（3分）dn710233d22解：110.022dn180940 d112、V 型带传动，输入轮转速n 11500rpm ，主动轮直径d 1150mm ，要求输出 轮n 2500rmp 时，则从动轮直径d 2是多少？当二轮中心距a =900mm ，则包角α 为多少？是否合理（α≥120?）？（4分） 解：由带轮传动比公式：ndnd15001501211 id450mm2ndn500 212由小带轮包角计算公式： 180 d 2 ad 1 57.3 180 450 150 90057.3 160.9 因为120，故包角选择合理。
3、在图示铰链四杆机构中，已知，l BC 150mm ，l CD 120mm ，l AD 100mm ， AD 为机架；若想得到双曲柄机构，求l AB 的最小值？（6分）解：要得到双曲柄机构，因此AD 杆必须为最短杆；若AB 为最长杆，则AB ≥BC ＝150mm 若BC 为最长杆，由杆长条件得：l A DlllBCABCD7专业资料整理分享上海电视大学《机械技术基础》形考作业（三）l AB l AD l BC l CD130mm因此l AB的最小值为130mm4、已知图示凸轮机构的偏心圆盘的半径R＝25mm，凸轮轴心到圆盘中心的距离L=15mm，滚子半径r T5mm。
（8分）试求：（1）凸轮的基圆半径R?（2）画出图示机构的压力角（3）推杆的最大行程H＝？（4）图示位置从动件的位移S=？解：（1）RRLr T2515515mm（2）（3）HLRr T R025*******mm（4）22S(RrT)L25.98mm8专业资料整理分享。
