双容水箱液位控制系统方案
双容水箱液位控制系统设计
双容水箱液位控制系统设计首先，双容水箱液位控制系统的基本原理是根据水位信号的反馈来控制水泵的启停。
当水箱液位低于设定值时，水泵启动，开始抽水；当液位达到设定值时，水泵停止运行。
这样就可以实现水箱液位的自动控制。
第一，确定水箱的容积和设计液位。
容积和设计液位的确定需要根据实际应用情况来选择，一般要考虑水泵的流量和工作时间等因素。
容积大的水箱可以减少水泵启停的频率，但其建设和维护成本也较高。
第二，确定水位传感器的选择和安装。
水位传感器是检测水箱液位的关键部件，可以选择浮子式传感器、超声波传感器等。
选择合适的传感器需要考虑其精度、可靠性、成本和使用环境等因素。
安装传感器时要确保其与水箱的接触良好，避免信号干扰。
第三，确定控制器的选择和编程。
控制器是实现水位控制的核心部件，可以选择PLC、单片机等。
控制器的选择要考虑其处理能力、输入输出接口和编程灵活性等因素。
编程时需要设置液位设定值和控制逻辑，使得系统能够准确地控制水泵的启停。
第四，确定水泵的选择和安装。
水泵是水箱液位控制系统的关键设备，可以选择离心泵、自吸泵等。
选择合适的水泵需要考虑其流量、扬程、功率和效率等因素。
水泵的安装要确保其与水箱的连接可靠，并考虑水泵的防护和维护问题。
第五，确定报警和保护措施。
对于水箱液位控制系统，需要设置相应的报警和保护机制，以及应急措施。
例如，当水泵故障或水箱液位异常时，系统应该能够及时发出报警，并采取相应的措施避免设备损坏或事故发生。
最后，测试和调试系统。
在系统设计和安装完成后，需要进行全面的测试和调试工作。
首先测试传感器和控制器的工作是否正常，然后测试水泵的启停控制是否准确。
同时，还需要进行系统的稳定性和灵敏度测试，确保系统能够稳定运行和满足实际需求。
总之，双容水箱液位控制系统的设计需要综合考虑容积、液位传感器、控制器、水泵、报警保护和测试调试等方面的因素。
只有设计合理并正确配置这些部件，才能实现高效、稳定的液位控制。
双容水箱液位串级控制系统_毕业设计
双容水箱液位串级控制系统_毕业设计
在双容水箱液位串级控制系统中，通常有两个水箱，分别称为主水箱
和副水箱。
主水箱通常是较大的水箱，副水箱是较小的水箱。
系统的目标
是保持主水箱和副水箱的液位稳定在设定值附近。
系统的控制过程可以分为以下几个步骤：
1.流程测量：系统通过测量主水箱和副水箱的液位，获取当前的液位
信号。
2.控制计算：根据测量值和设定值，计算需要调节的阀门开度。
3.阀门控制：根据计算结果，控制阀门的开度，调节水的流入和流出
速度，以实现液位的控制。
4.反馈调整：根据阀门控制后的效果，不断调整阀门开度，使液位稳
定在设定值附近。
在实际的设计中，双容水箱液位串级控制系统通常采用PID控制器来
实现。
PID控制器包括比例（P）、积分（I）和微分（D）三个部分。
比
例部分根据偏差的大小进行调整，积分部分根据偏差的持续时间进行调整，微分部分根据偏差的变化速率进行调整。
通过不断调整PID参数，实现系
统的稳定性和响应速度的平衡。
另外，在实际的设计中，还需要考虑到系统的动态响应、稳定性、静
差和抗干扰性等因素。
可以采用仿真软件进行系统的建模和分析，优化系
统的设计参数。
总之，双容水箱液位串级控制系统作为一种常见的控制系统，在工业、农业和民用领域有着广泛的应用。
通过合理设计和调节控制参数，可以实
现液位的稳定控制，提高系统的稳定性和安全性。
同时，与实际的实验和仿真相结合，可以进一步优化系统的设计和控制策略。

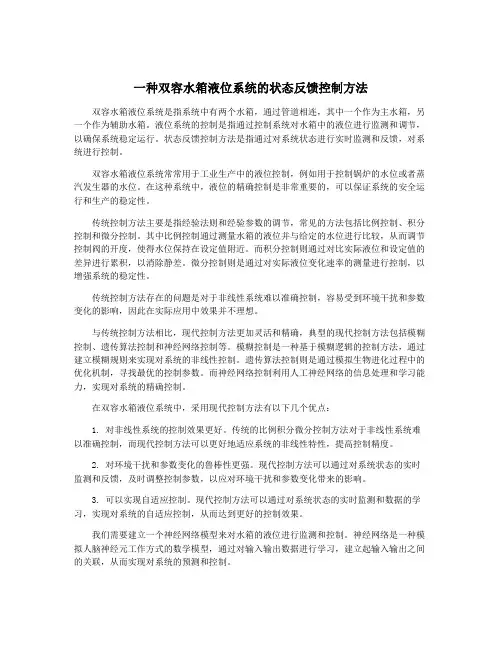

一种双容水箱液位系统的状态反馈控制方法
一种双容水箱液位系统的状态反馈控制方法双容水箱液位系统是指系统中有两个水箱，通过管道相连，其中一个作为主水箱，另一个作为辅助水箱。
液位系统的控制是指通过控制系统对水箱中的液位进行监测和调节，以确保系统稳定运行。
状态反馈控制方法是指通过对系统状态进行实时监测和反馈，对系统进行控制。
双容水箱液位系统常常用于工业生产中的液位控制，例如用于控制锅炉的水位或者蒸汽发生器的水位。
在这种系统中，液位的精确控制是非常重要的，可以保证系统的安全运行和生产的稳定性。
传统控制方法主要是指经验法则和经验参数的调节，常见的方法包括比例控制、积分控制和微分控制。
其中比例控制通过测量水箱的液位并与给定的水位进行比较，从而调节控制阀的开度，使得水位保持在设定值附近。
而积分控制则通过对比实际液位和设定值的差异进行累积，以消除静差。
微分控制则是通过对实际液位变化速率的测量进行控制，以增强系统的稳定性。
传统控制方法存在的问题是对于非线性系统难以准确控制，容易受到环境干扰和参数变化的影响，因此在实际应用中效果并不理想。
与传统控制方法相比，现代控制方法更加灵活和精确，典型的现代控制方法包括模糊控制、遗传算法控制和神经网络控制等。
模糊控制是一种基于模糊逻辑的控制方法，通过建立模糊规则来实现对系统的非线性控制。
遗传算法控制则是通过模拟生物进化过程中的优化机制，寻找最优的控制参数。
而神经网络控制利用人工神经网络的信息处理和学习能力，实现对系统的精确控制。
在双容水箱液位系统中，采用现代控制方法有以下几个优点：1. 对非线性系统的控制效果更好。
传统的比例积分微分控制方法对于非线性系统难以准确控制，而现代控制方法可以更好地适应系统的非线性特性，提高控制精度。
2. 对环境干扰和参数变化的鲁棒性更强。
现代控制方法可以通过对系统状态的实时监测和反馈，及时调整控制参数，以应对环境干扰和参数变化带来的影响。
3. 可以实现自适应控制。
现代控制方法可以通过对系统状态的实时监测和数据的学习，实现对系统的自适应控制，从而达到更好的控制效果。
双容水箱液位串级控制系统设计
双容水箱液位串级控制系统设计
设计一个双容水箱液位串级控制系统需要考虑以下几个方面：水箱容量、水泵的流量、液位传感器的安装位置以及液位控制算法的选择。
首先，需要确定主水箱和辅助水箱的容量。
容量的选择应该根据实际
需求和使用场景来决定。
主水箱通常较大，以保证在较长时间内可以提供
稳定的水源。
辅助水箱的容量通常较小，主要用于补充主水箱的水源。
其次，确定水泵的流量。
水泵的流量应该能够满足系统的需求。
水泵
的选择应该考虑到系统的最大需求量以及水泵的工作效率等因素。
然后，需要确定液位传感器的安装位置。
液位传感器通常安装在水箱内，并通过传感器来检测水位的变化。
液位传感器的选择应该考虑到传感
器的精度、可靠性以及适应环境的能力。
最后，需要选择合适的液位控制算法。
常用的液位控制算法包括比例
控制、PID控制等。
液位控制算法的选择应该根据系统的需求、控制精度
以及系统的动态特性来决定。
在系统的实现过程中，还需要考虑到管道的设计、水泵的控制与保护、液位反馈的处理以及系统的安全性等方面。
总之，双容水箱液位串级控制系统的设计需要综合考虑水箱容量、水
泵流量、液位传感器安装位置以及液位控制算法的选择。
通过合理设计和
配置，可以实现水箱液位的稳定控制，满足实际需求。
一种双容水箱液位系统的状态反馈控制方法
一种双容水箱液位系统的状态反馈控制方法双容水箱液位系统是一种常见的液位控制系统，该系统由两个水箱组成，一个接受输入信号控制液位上升，另一个通过输出信号控制液位下降。
为了实现对系统液位的准确控制，需要采用状态反馈控制方法。
状态反馈控制方法是一种通过测量系统状态并根据测量结果进行控制的方法。
在双容水箱液位系统中，系统状态即为水箱的液位。
基本思想是通过测量液位，然后根据测量结果进行控制，使得实际液位能够与期望值保持一致。
需要建立双容水箱液位系统的数学模型。
通常可以利用质量守恒原理来建立系统的动态方程。
由于液位是连续的变量，可以利用容积与液位之间的关系来建立模型。
假设两个水箱的液位分别为h1和h2，输入信号为u，输出信号为y，根据质量守恒原理可以得到如下动态方程：V1 * dh1/dt = Qin - QoutV2 * dh2/dt = Qout - QinV1和V2分别为水箱1和水箱2的容积，Qin和Qout分别为输入流量和输出流量。
根据流量-液位的转化关系，可以得到：将上述方程代入动态方程中，可以得到双容水箱液位系统的数学模型。
然后，需要设计状态反馈控制器。
状态反馈控制器的作用是根据当前的状态值来计算控制输入，使得系统状态能够逐渐趋于期望值。
在这里，期望值即为所需液位。
状态反馈控制器的设计可以利用线性二次调节器（LQR）方法。
LQR方法基于系统的状态空间模型，通过对系统状态变量和控制输入变量进行加权，得到最优控制器。
可以定义一个性能指标，如系统状态与期望值之间的误差平方的积分，然后通过求解Riccati方程得到最优的加权矩阵，从而得到最优控制器。
将设计好的状态反馈控制器与双容水箱液位系统相连。
通过测量实际液位，然后根据测量结果计算控制输入，将控制输入传递给系统，使得实际液位能够逐渐趋于期望值。
双容水箱液位系统的状态反馈控制方法包括建立系统数学模型、设计状态反馈控制器以及将控制器与系统连接起来。
该方法可以实现对液位的准确控制，提高系统的稳定性和运行效果。
双容水箱液位定值控制系统实验报告
双容水箱液位定值控制系统实验报告实验目的：通过搭建双容水箱液位定值控制系统，了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
实验器材：1.液位控制综合实验台2.电子积分器PID控制器3.水泵4.液位传感器5.两个水箱6.电压表和电流表实验步骤：1.将两个水箱放在实验台上，一个用作上升水箱，一个用作下降水箱。
2.将水泵安装在上升水箱中，并通过输水管连接两个水箱。
3.将液位传感器安装在上升水箱和下降水箱中，并将其连接到电子积分器PID控制器。
4.将电子积分器PID控制器连接到电源，并连接电压表和电流表来监测相应的电压和电流。
5.打开水源，使用电子积分器PID控制器调节水泵的运行方式和水泵的转速。
6.观察液位传感器的反馈信号，并根据反馈信号调整PID控制器的参数，使得液位保持在设定值附近。
7.记录不同设定值下液位的控制效果，并分析数据。
8.关闭水源，停止实验。
实验结果：根据实验数据，可以观察到双容水箱液位控制系统的控制效果。
当设定值改变时，PID控制器能够调整水泵的运行方式和水泵的转速，以使得液位保持在设定值附近。
实验结果表明，在合适的PID控制器参数设置下，液位的稳定性和控制精度较高。
实验分析：在双容水箱液位定值控制系统中，PID控制器起到了关键作用。
P项（比例项）根据液位的偏差来调节水泵的转速，I项（积分项）根据液位的积累偏差来调整水泵的运行方式，D项（微分项）根据液位的变化速度来预测液位的变化趋势。
通过PID控制器的联合作用，可以实现对液位的稳定控制。
从实验结果分析可以看出，PID控制器的参数设置非常重要。
当P参数过大或过小时，会导致液位振荡或调节速度缓慢；当I参数过大或过小时，会导致液位超调或稳态误差；当D参数过大时，系统可能产生过冲。
因此，需要根据具体的系统要求和实验条件来合理设置PID控制器的参数。
结论：通过搭建双容水箱液位定值控制系统，并对其进行实验研究，我们可以了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
基于MATLAB的双容水箱液位控制系统设计
基于MATLAB的双容水箱液位控制系统设计双容水箱液位控制系统是一种常见的控制系统，用于控制水箱中液位的稳定性。
这个系统的主要目标是保持水箱中的液位在一个提前设定好的范围内。
在这篇文章中，我们将基于MATLAB来设计和实现一个双容水箱液位控制系统。
首先，我们需要定义系统的输入和输出。
在这个系统中，输入是水箱中的水流量，输出是水箱中的液位。
我们假设系统中的水流量是恒定的，并且可以通过控制阀门的开关来改变流量。
接下来，我们需要建立双容水箱液位控制系统的数学模型。
对于这个系统，我们可以使用连续时间的均衡方程来描述液位的变化。
假设水箱中的两个容器分别为C1和C2，它们之间通过阀门进行连接。
液位的变化是由水的流入和流出速度之间的差异决定的。
我们可以用下面的方程来表示两个容器液位变化的速度：C1 * dh1/dt = Qin - q12 - q01C2 * dh2/dt = q12 - q02其中，C1和C2分别表示两个容器的容积，dh1/dt和dh2/dt表示液位的变化速率，Qin表示系统输入的水流量，q12表示C1到C2的流出速度，q01表示C1的流出速度，q02表示C2的流出速度。
我们可以通过求解这个方程组来得到系统的状态空间表示。
为了简化推导，我们假设液位变化的速率很快，即dh1/dt≈0和dh2/dt≈0。
在这种情况下，我们可以得到一个简化的状态空间表示：x=(h1,h2)u = (Qin, q01, q02)其中，x是系统的状态向量，包括两个容器的液位，u是系统的控制输入向量，包括系统的输入流量和阀门的开关。
接下来，我们需要设计一个合适的控制器来控制系统的输出液位。
在这里，我们选择使用PID控制器。
PID控制器通过调整控制输入u来控制输出液位。
PID控制器的输出是根据系统的误差信号计算得到的。
在这里，误差信号是目标液位与实际液位之间的差异。
PID控制器通过比例增益、积分增益和微分增益来调整控制输入，以最小化误差信号。
双容水箱液位控制系统设计
双容水箱液位控制系统设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN摘要本设计以JBS-GK04型过程控制实验装置为基础，对双容水箱进行对象特性测试及液位控制。
通过对双容水箱液位控制系统的分析建模，针对其对象特性，采用PID控制方式，构成了以上水箱液位为副调节参数、下水箱液位为主调节参数的液位控制系统，有效地克服了二次干扰以及双容水箱的容量滞后等问题，从而缩短了调节时间。
利用北京亚控公司生产的组态王软件实施上位机界面组态，对系统进行实时地操作、监控。
在控制过程中不需要下位机，通过在组太王软件工程浏览器中的命令语言编辑对话框里面输入PID控制源程序，实现计算机直接控制的方式，实现计算机与现场设备之间的数据交换。
利用变频器使抽水泵工作在恒压供水的状态下，通过电动调节阀来实现控制目标。
在对双容水箱液位控制系统进行参数整定时，以使调节过程稳、准、快为原则，从而得到适合的调节器参数。
实验结果表明，系统实现了对过程参数的无稳态误差控制，具有良好的稳态性能和动态性能。
关键词: 液位；PID 控制；组态软件；参数整定AbstractThe design is based on the JBS-GK04 type of process control device for the testing object properties and level control on the two-tank. Through analysis and modeling for the two-tank water level control system, use of cascade PID control for its object properties and constitute a water level control system ,its deputy adjustable parameter is previous water level and the main adjustable parameters is under the tank's liquid level cascade control system. It overcomes the problems effectively about the second two-tank and capacity lagged behind and reduces the adjustment time. Use Configuration software which is generated by Beijing Asia's PC to implement the interface configuration, operate water level real-time and monitor the system. In the control process does not require the next crew, edit dialog box to enter the PID control inside source through the software engineering group in the browser command language to achieve direct control of the computer, And use the drive to work in the constant pressure water supply pumps in the state, through the electric control valve to achieve the control objectives. In two-tank water level control system parameters adjustment, follow the principle of steady, accurate, fast in adjustment process to get appropriate parameters. The experimental results show that the system of process parameters to achieve steady-state error-free control, with good steady state performance and dynamic performance.Keywords: LevelPID control; configuration software; parameter tuning目录摘要 ......................................................................................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双容水箱液位控制系统方案
一、前言
在许多工业生产过程中，水位的控制是非常关键的环节。
双容水箱液位控制系统是一种常用的水位控制方案，它通过两个水容器之间的液位传感器和控制阀门来实现液位的自动控制。
本文将就双容水箱液位控制系统的设计方案进行详细介绍。
二、系统结构
[插入系统结构示意图]
系统由两个水容器、液位传感器、控制阀门和控制器组成。
其中，一个水容器为水箱，另一个水容器为储水槽。
三、系统原理
四、系统设计步骤
1.确定控制策略
首先要确定液位控制的目标和要求，例如需要将水箱液位控制在一定范围内。
然后根据具体的要求设计控制策略，如使用PID控制算法。
2.选择液位传感器
根据实际需要选择合适的液位传感器，可以使用浮球式液位传感器或是压力式液位传感器。
传感器的选择需要考虑其测量范围、精度和稳定性等因素。
3.选择控制阀门
选择合适的控制阀门用于控制水的流入和流出。
阀门的选择需要考虑其流量范围、响应速度和可控性等因素。
同时，还需要考虑阀门的安装位置和连接方式等因素。
4.确定控制器和通信协议
选择合适的控制器用于接收液位传感器的信号，并控制控制阀门的开关状态。
通常可以选择PLC或是单片机作为控制器，并根据实际需要确定通信协议。
5.编写控制程序
根据控制策略和控制器的要求编写控制程序，实现液位的自动控制。
程序需要包括液位传感器的读取、控制阀门的开关和液位的调节等功能。
6.系统调试和优化
对安装完毕的系统进行调试和优化，通过实际测试来验证系统的性能和稳定性。
如有需要，可以对控制策略和参数进行调整，以满足实际应用的需求。
五、系统特点和应用
1.可靠性高：通过使用液位传感器和控制器，系统能够实时监测和控制液位，避免了人工操作的误差。
2.自动化程度高：系统可以实现液位的自动控制，减少了人工操作的工作量。
3.调节性能好：根据实际需要，可以选择合适的控制策略和参数，以实现液位的快速调节和稳定控制。
4.应用范围广：双容水箱液位控制系统广泛应用于各类工业生产过程中，如供水系统、储罐液位控制等。
六、总结
双容水箱液位控制系统是一种常用的液位控制方案，通过液位传感器和控制阀门实现水位的自动控制。
设计该系统需要明确控制策略，选择合适的传感器和阀门，确定控制器和通信协议，并编写控制程序。
该系统具有可靠性高、自动化程度高、调节性能好等特点，广泛应用于各类工业生产过程中。
