液晶实验
4.6 液晶电光效应 【实验简介】 液晶是介于液体与晶体之间的一种物质状态，即具有液体的流动性，又具有晶体各向异性的特性。当光通过液晶时，会产生像晶体那样的偏振面旋转及双折射等效应。液晶分子是含有极性基团的棒状极性分子，在外电场作用下，偶极子会按电场方向取向，使分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶电光效应。 液晶电光效应的应用很广，利用液晶电光效应可以做成各种液晶显示器件、光导液晶光阀、光调制器、光路转换开关等，尤其是利用液晶电光效应制成的液晶显示器件，由于具有驱动压低(一般为几伏)，功耗小，体积小，寿命长，环保无辐射等优点，在当今各种显示器件的竞争中有独领风骚之势，因此，研究液晶电光效应具有很重要的意义。常用的液晶显示器件类型有：TFT型（有源矩阵液晶显示）、STN型（超扭曲液晶显示）、TN型（扭曲向列相液晶显示），其中TN型液晶显示器件原理比较简单，是TFT型、STN型液晶显示的基础，因此本实验研究TN型液晶材料，希望通过一些基本现象的观察和研究，对液晶有一个基本了解。 【实验目的】 1．了解液晶的结构特点和物理性质。 2．了解液晶电光效应、液晶光开关的工作原理及简单液晶显示器件的显示原理。 3．通过液晶电光特性和时间响应特性曲线的观测，测量液晶的一些性能参数。 【预习思考题】 1．扭曲向列相液晶具有那些物理特性，如何利用其电光效应制成液晶光开关？如何利用液晶光开关进行数字、图形显示？ 2．如何在示波器上显示驱动信号波形和时间响应曲线，如何测响应曲线的上升时间和下降时间？ 【实验仪器】 液晶盒及液晶驱动电源、二维可调半导体激光器、偏振片（两个）、光功率计、光电二极管探头、双踪示波器、白屏、光学实验导轨及元件底座、钢板尺 【实验原理】 1．液晶分类 2
大多数液晶材料都是由有机化合物构成的。这些有机化合物分子多为细长的棒状结构，长度为数nm，粗细约为0.1nm量级，并按一定规律排列。就形成液晶方式而言，液晶可分为热致液晶和溶致液晶。热致液晶在一定的温度范围内呈现液晶的光学各向异性，溶致液晶是溶质溶于溶剂中形成的液晶。热致液晶按照液晶分子排列方式不同又可分为近晶相、向列相和胆甾相。近晶相液晶，结构大致如图4.6.1（a），这种液晶的结构特点是：分子分层排列，每一层内的分子长轴相互平行，且垂直与层面。向列相液晶，结构如图4.6.1（b），这种液晶的结构特点是：分子的位置比较杂乱，不再分层排列。但各分子的长轴方向仍大致相同，光学性质上有点像单轴晶体。胆甾相液晶，结构大致如图4.6.1（c），分子也是分层排列，每一层内的分子长轴方向基本相同并平行于分层面，但相邻的两层中分子长轴的方向逐渐转过一个角度，总体来看长轴方向呈现一种螺旋结构。其中向列相液晶是液晶显示器件的主要材料。
（a） (b) (c) 图4.6.1 2．TN型液晶及其电光效应 TN型液晶又称扭曲向列相液晶，是将向列相液晶材料夹在涂覆透明电极的两块玻璃基板之间，四周用密封材料(一般为环氧树脂)密封。两玻璃基板内侧覆盖着一层定向处理层（配向膜），经定向摩擦处理，可使棒状液晶分子平行于玻璃基板表面并沿定向处理的方向排列，两玻璃基板内侧面的定向处理方向互相垂直。由于液晶分子间范德瓦尔斯力的作用，使得盒内液晶分子的取向平行于玻璃板表面并自一侧到另一侧逐渐扭曲，从一侧玻璃板到另一侧玻
璃板扭曲了090，如图4.6.2（a），所以称为扭曲向列相液晶，这种装置称为液晶盒。
（a） (b) 3
图4.6.2 理论和实验证明：扭曲向列相液晶具有类似于晶体的旋光效应，当入射的线偏振光通过扭曲排列的液晶传播到另一侧时，其偏振方向会顺着分子扭曲的方向转过一定的角度。线
偏振光通过液晶材料，其偏振方向转过的角度称为液晶的扭曲角，理想情况为090。 对液晶盒施加电压，当达到某一数值时，液晶分子在电场作用下长轴开始沿电场方向倾斜，电压继续增加到某一数值（本实验12V）时，除附着在液晶盒上下表面的液晶分子外，所有液晶分子长轴都按电场方向进行重排列，如图4.6.2(b)，旋光效应随之消失，这时，线偏振光垂直入射到液晶盒上，通过液晶盒其偏振方向将不发生变化，这种在电场作用下液晶旋光效应消失的现象，称为扭曲向列相液晶电光效应。 3．液晶光开关工作原理及显示数字、图形的原理 利用液晶的这种电光效应可以制成液晶光开关和各种显示器件。将两个偏振片置于液晶盒的两侧，其中一侧偏振片用作起偏器，其透振方向与液晶盒左侧分子轴向平行，另一侧偏振片用作检偏器，其透振方向与起偏器透振方向平行或垂直，就构成液晶光开关。若检偏器
2P透振方向与起偏器1P透振方向垂直，不加电压时，入射光通过起偏器形成线偏振光，经
过液晶盒后偏振方向随液晶分子轴向旋转090，偏振方向与检偏器透振方向相同，有光通过检偏器；施加足够电压后，旋光效应消失，通过液晶合后光偏振方向不变，与检偏器透振方向垂直，光不能通过检偏器。由于上述光开关在没有电场的情况下让光透过，加上电场光被关断，因此叫做常白模式液晶光开关，如图4.6.3所示。若检偏器透振方向与起偏器透振方向平行，则没有电场的情况下，光被关断，加上电场的时候，有光通过，称为常黑模式液晶光开关。
光断 入射光
P1 P2
入射光 光通
P2 液晶盒
液晶盒 4
图4.6.3 利用液晶光开关对外界光线的开关控制可以实现信息显示。TN型液晶光开关主要用于数字、简单字符及图案显示，主要有笔段式显示和矩阵式显示方式。笔段式显示比较简单，主要用于数码显示，笔段式TN液晶显示屏是通过段形显示像素实现显示的。段形显示像素是指显示像素为一个长棒形，也称笔段形，在数字显示时，常采用七段电极结构，即每位数字由一个“8”字形公共电极和构成“8”字图案的七个段形电极组成，如图4.6.4(a)所示，分别设置在液晶显示屏的两个玻璃基板内侧，通过控制电路和驱动电路有选择地在各电极段上加上电压，来显示不同的数字，例如，在a、b、g、e、d电极段上加上电压可以显示数字“2”。如图4.6.4（b）所示。
(a) (b) 图4.6.4 矩阵式显示屏的两个玻璃基板内侧分别由行电极和列电极组成，行和列的交叉点组成像素点，通过分别在行电极、列电极上加扫描信号和控制电压信号，逐行扫描让每一个液晶光开关处于关断或选通，所有行被扫描一遍，处于选通的像素点组成文字、图形和图像。 4．液晶电光特性 液晶在电场作用下将引起透光强度的变化，透光强度随外加电压的变化关系称为液晶电光特性。对于常白模式的液晶光开关，其液晶电光特性曲线如图4.6.5所示。
图4.6.5
a g e d c
f 5
在液晶电光特性曲线上，对于常白模式透射率为90%而对于常黑模式透射率为10%的驱动电压我们称为阈值电压，对于常白模式透射率为10%而对应常黑模式透射率为90%的驱动电压称为关断电压。阈值电压与关断电压的差值越小，即曲线越陡，由液晶光开关单元构成显示器件允许的驱动路数越多。 液晶光开关作为显示单元其对比度是反映液晶屏图像质量的一个重要参数，对比度c定义为minmax/PPc，其中maxP、minP为液晶光开关接通和关断时透射光的强度。 5．液晶光开关时间响应特性 加上或去掉驱动电压，液晶光开关的状态会发生变化，这种状态随外电场变化的快慢，反映在液晶对外电场的响应速度上。液晶对外电场的响应速度是液晶显示的一个重要参数，用上升时间和下降时间来衡量。液晶的响应时间越短，显示动态图像的效果越好，早期的液晶显示器在这方面逊色于其它显示器，现在通过结构方面的改进，已达到很好的效果， 给液晶上加高频间歇驱动电压信号，液晶光强随驱动电压的变化情况如图4.6.6所示。
上升时间：透射率由10%上升到90%对应的时间 下降时间：透射率由90%下降到10%对应的时间 5．液晶光栅 当加在液晶上的驱动电压在某一范围时（小于液晶的工作电压），液晶将形成液晶光栅，当光通过时可以观察到类似于光栅衍射现象，利用液晶光栅的衍射，可以推算出特定条件下
光强 t 0I09.0I
01.0I上升T下降T
t 驱动信号 图4.6.6 6
液晶的结构尺寸。 【实验内容与步骤】 1．布置并调整光路 1.1 按照激光器、偏振片(起偏器)、液晶合、偏振片(检偏器)、光功率计探头的顺序在导轨上摆好光路。（注意要认清各元件及它们的作用）
1.2 打开激光器，仔细调整各光学元件的高度和轴向，尽量使激光从光学元件的中心穿过，进入光功率计探头。 1.3 旋转起偏器使光功率计接收到的光最强（为什么？）。 2. 测量液晶盒扭曲角 2.1旋转检偏器，找到系统输出功率最小的位置（垂直于出射光的偏振方向），记下此时检偏器的位置0。 2.2 打开液晶驱动电源，将功能按键置于连续状态，驱动电压调至12V（旋光效应消失），再次旋转检偏器，找到系统输出功率最小的位置（垂直于入射光的偏转方向），记下此时检偏器的角度。 2.3 根据液晶盒扭曲角的定义可知，液晶盒的扭曲角为0 3. 测量常白模式液晶光开关的电光特性曲线，求其阈值电压、关断电压和对比度 3.1关闭液晶驱动电源，旋转检偏器，使系统输出功率最大（为什么？），打开液晶驱动电源，将功能按键置连续状态，电压从0至12V每隔1V测一次液晶光开关的透射光功率. 3.2 描绘液晶光开关的电光特性曲线，根据定义，从曲线上求其阈值电压、关断电压和对比度 4.观察液晶光开关的时间响应曲线，测量液晶光开关的上升时间上升T与下降时间下降T
半导体激光器 偏振片 液晶盒 偏振片 光功率计探头
液晶电光效应实验报告
显示(PDP)，电致发光显示(ELD)，发光二极管〔LED〕显示，有机发光
二极管〔OLED〕显示，真空荧光管显示〔VFD〕，场发射显示〔FED〕。
魏
第3页共3页
在未加驱动电压的状况下，来自光源的自然光经过偏振片 P1 后只 剩下平行于透光轴的线偏振光，该线偏振光到达输出面时，其偏振面旋 转了 90°。这时光的偏振面与 P2 的透光轴平行，因此有光通过。
在施加足够电压状况下(一般为 1～2 伏)，在静电场的作用下，除 了基片附近的液晶分子被基片“锚定”以外，其他液晶分子趋于平行于 电场方向排列。于是原来的扭曲结构被破坏，成了匀称结构。从 P1 透 射出来的偏振光的偏振方向在液晶中传播时不再旋转，保持原来的偏振 方向到达下电极。这时光的偏振方向与 P2 正交，因此光被关断。
的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。 〔1 埃＝10-10 米〕，直径为 4～6 埃，液晶层厚度一般为 5-8 微米。
2．测量驱动电压周期改变时，液晶光开关的时间响应曲线，并由
玻璃板的内外表涂有透亮电极，电极的外表预先作了定向处理〔可用
时间响应曲线得到液晶的上升时间和下降时间。
由于上述光开关在没有电场的状况下让光透过，加上电场的时候光 被关断，因此叫做常通型光开关，又叫做常白模式。若 P1 和 P2 的透光
轴互相平行，则构成常黑模式。 液晶可分为热致液晶与溶致液晶。热致液晶在肯定的温度范围内
呈现液晶的光学各向异性，溶致液晶是溶质溶于溶剂中形成的液晶。 目前用于显示器件的都是热致液晶，它的特性随温度的转变而有肯定 改变。
2．液晶光开关的电光特性 对于常白模式的液晶，其透射率随外加电压的升高而渐渐降低， 在肯定电压下到达最低点，此后略有改变。可以依据此电光特性曲线 图得出液晶的阈值电压和关断电压。 3．液晶光开关的时间响应特性 加上〔或去掉〕驱动电压能使液晶的开关状态发生转变，是因为 液晶的分子排序发生了转变，这种重新排序需要肯定时间，反映在时 间响应曲线上，用上升时间τr 和下降时间τd 描述。给液晶开关加上 一个周期性改变的电压，就可以得到液晶的时间响应曲线，上升时间
液晶光开关实验报告(3篇)
第1篇一、实验目的1. 理解液晶光开关的基本工作原理，掌握其电光特性。
2. 通过实验测量液晶光开关的电光特性曲线，并从中得到液晶的阈值电压和关断电压。
3. 探究驱动电压周期变化对液晶光开关性能的影响。
二、实验原理液晶是一种具有光学各向异性的有机化合物，其分子在电场作用下会改变排列方向，从而影响光线的传播。
液晶光开关利用这一特性，通过施加电压来控制光的透过。
TN（扭曲向列）型液晶光开关是最常用的液晶光开关之一。
其基本工作原理如下：1. 在两块玻璃板之间夹有液晶层，其中液晶分子在未加电压时呈扭曲排列，使得入射光发生偏振。
2. 当施加电压后，液晶分子排列方向改变，扭曲消失，光线的偏振状态也随之改变。
3. 通过控制电压的大小，可以调节光线的透过情况，从而实现光开关的功能。
三、实验仪器与材料1. 液晶电光效应实验仪一台2. 液晶片一块3. 可变电压电源一台4. 光强计一台5. 记录仪一台6. 连接线若干四、实验步骤1. 将液晶片放置在实验仪中，并调整光路，使光线垂直照射到液晶片上。
2. 连接可变电压电源，设置初始电压为0V。
3. 使用光强计测量透过液晶片的光强，记录数据。
4. 逐渐增加电压，每次增加0.5V，重复步骤3，记录数据。
5. 绘制电光特性曲线，分析阈值电压和关断电压。
6. 改变驱动电压的周期，重复实验，观察液晶光开关性能的变化。
五、实验结果与分析1. 电光特性曲线：根据实验数据，绘制电光特性曲线，如图1所示。
曲线呈现出典型的非线性关系，表明液晶光开关的电光特性。
图1 电光特性曲线2. 阈值电压和关断电压：根据电光特性曲线，确定阈值电压和关断电压。
阈值电压为液晶光开关开始工作的电压，关断电压为液晶光开关完全关闭的电压。
3. 驱动电压周期变化对性能的影响：改变驱动电压的周期，观察液晶光开关性能的变化。
实验结果表明，驱动电压周期变化对液晶光开关性能有一定影响，但影响程度较小。
六、结论1. 本实验成功实现了液晶光开关的电光特性测量，并得到了阈值电压和关断电压。
液晶实验中的分子过程与电场调控技巧
液晶实验中的分子过程与电场调控技巧导言：现代科技的快速发展，让我们身边的产品和科学研究越来越离不开液晶材料。
液晶是一种特殊的物质，由于其分子排列的有序性和可调控性，在显示技术、光学器件以及生物医学领域都得到了广泛应用。
本文将带您一起探索液晶实验中的分子过程和电场调控技巧。
一、液晶的分子过程液晶是一种介于液体和固体之间的物质状态。
液晶分子在不同的温度和压力下呈现出不同的排列形态，其中最常见的液晶相态包括向列型和扭曲向列型。
液晶分子的排列状态决定了光的透过性和色彩的变化。
液晶材料中的分子过程主要由分子拓扑结构和分子之间的相互作用力所决定。
在正常状态下，液晶分子呈现出有序的排列形态，可以形成一种有机整齐的平行层状结构。
当受到温度或外界电场的影响时，液晶分子的有序性会发生改变，从而引起液晶材料的相变。
二、电场调控液晶的技巧1. 电场对液晶分子排列的调控电场是一种常用的调控液晶分子排列的手段。
通过在液晶材料周围施加电场，可以改变液晶分子的排列方向和结构。
一种常见的技术是电场效应液晶（Electro-optic Liquid Crystal），即利用电场来改变液晶分子的排列，从而实现液晶器件的功能性调控。
在电场效应液晶中，电场作用在液晶分子上会改变其取向，进而改变透光率和光学性能。
2. 电场对液晶相变的影响除了调控液晶分子的排列方式外，电场还可以影响液晶的相变行为。
在一定强度的电场作用下，液晶相变可以被加速或抑制。
例如，在某些液晶电视中，可以通过调控电场的强弱和方向来实现液晶的快速相变，从而实现图像的刷新和显示。
这种技术被广泛应用于显示器和其他光电器件中。
3. 电场调控液晶中的纳米颗粒最近的研究发现，通过在液晶材料中引入纳米颗粒，并利用电场来调控颗粒的自组织行为，可以实现液晶分子的高度有序排列，并展现出极好的光学性能。
这种技术在柔性显示和新型光电器件领域具有广阔的应用前景。
通过微观调控和精准控制电场的强度和方向，可以实现液晶分子和纳米颗粒的组装，从而实现更高效的能量转换和信息传输。
LCD1602液晶显示实验报告
LCD1602液晶显示实验报告实验报告：LCD1602液晶显示实验实验目的：1.了解LCD1602液晶显示的工作原理和基本结构；2.掌握LCD1602液晶显示的驱动控制方法；3.能够通过Arduino控制LCD1602液晶显示。
实验材料：1.Arduino UNO开发板2.LCD1602液晶显示屏3.面包板4.杜邦线实验步骤：1.将Arduino UNO开发板与面包板连接，确保连接正确并牢固；2.将LCD1602液晶显示屏与面包板连接，连接时应注意引脚的对应关系，确保连接正确；3.将杜邦线的一端连接到Arduino UNO开发板的数字引脚上，另一端连接到对应的液晶显示屏引脚上；4.编写Arduino代码，实现液晶显示屏的控制功能；5.将编写好的代码上传到Arduino UNO开发板上，运行程序，观察LCD1602液晶显示屏上的显示结果。
实验结果：通过实验，我们成功实现了对LCD1602液晶显示屏的控制。
在液晶显示屏上可以显示出我们想要的文字、数字或符号。
通过控制液晶显示屏的引脚电平，可以控制液晶显示出不同的字符。
实验总结：通过本次实验，我们了解了LCD1602液晶显示的工作原理和基本结构。
液晶显示屏通过控制引脚电平来控制液晶分子的排列，从而实现文字、数字或符号的显示。
我们还掌握了LCD1602液晶显示的驱动控制方法，通过编写Arduino代码，我们能够实现对液晶显示屏的控制。
在实验中，我们还学习到了Arduino的使用，它是一款开放源代码的电子原型平台，由硬件和软件组成。
通过编写Arduino代码，我们可以控制与Arduino连接的各种外设，包括LCD1602液晶显示屏。
通过本次实验，我们不仅加深了对LCD1602液晶显示的理解，还学会了使用Arduino控制液晶显示屏。
这对我们的电子制作和嵌入式系统开发有重要意义。

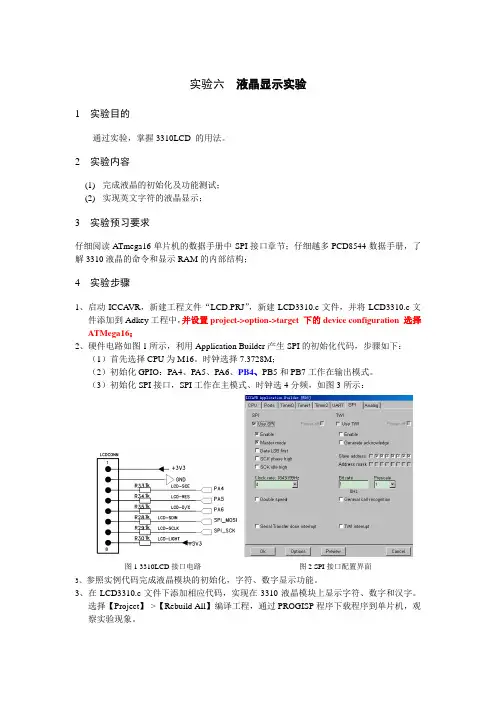

实验六-液晶实验
实验六液晶显示实验1 实验目的通过实验，掌握3310LCD 的用法。
2 实验内容(1)完成液晶的初始化及功能测试；(2)实现英文字符的液晶显示；3 实验预习要求仔细阅读ATmega16单片机的数据手册中SPI接口章节；仔细越多PCD8544数据手册，了解3310液晶的命令和显示RAM的内部结构；4实验步骤1、启动ICCA VR，新建工程文件“LCD.PRJ”，新建LCD3310.c文件，并将LCD3310.c文件添加到Adkey工程中，并设置project->option->target 下的device configuration 选择ATMega16；2、硬件电路如图1所示，利用Application Builder产生SPI的初始化代码，步骤如下：（1）首先选择CPU为M16。
时钟选择7.3728M；（2）初始化GPIO：PA4、PA5、PA6、PB4、PB5和PB7工作在输出模式。
（3）初始化SPI接口，SPI工作在主模式、时钟选4分频，如图3所示：图1 3310LCD接口电路图2 SPI接口配置界面3、参照实例代码完成液晶模块的初始化，字符、数字显示功能。
3、在LCD3310.c文件下添加相应代码，实现在3310液晶模块上显示字符、数字和汉字。
选择【Project】->【Rebuild All】编译工程，通过PROGISP程序下载程序到单片机，观察实验现象。
实验六液晶显示实验系别计算机工程系课程名称单片机及其应用开发专业09嵌入式实验名称液晶显示实验班级09嵌入式小组情况姓名实验时间20110523学号指导教师吕燚报告内容1 实验目的通过实验，掌握如何在3310液晶的使用方法，掌握英文字符以及字符串的显示；2 实验内容（1）完成3310LCD液晶的初始化；（2）在液晶上显示数字、英文字母及英文字符串3、写出SPI总线的初始化函数（包括SPI总线相关IO口的初始化），并通过SPI口完成对3310LCD的初始化，清屏、填充功能；4、分析函数LCD_write_char()显示原理。
研究液晶光学特性的向列型液晶旋转实验
研究液晶光学特性的向列型液晶旋转实验引言：液晶是介于固体和液体之间的一种特殊物质，它具有在一定条件下表现出液体流动性的特点，同时又具有固体的有序性。
液晶广泛应用于信息显示技术领域，如液晶显示器、液晶电视等。
而了解液晶的光学特性对于设计和优化液晶显示器至关重要。
液晶分为多种类型，本次实验将重点研究一种叫做向列型液晶的旋转特性。
定律解读：向列型液晶是一种特殊结构的液晶分子排列方式。
在它的排列中，液晶分子的长轴平行于一个特定的方向，这个方向被称为“向列方向”。
液晶分子在这个方向上呈现出固定的定向，而在垂直于向列方向的平面上则没有明显的定向。
液晶分子的旋转性质能够影响光的传播，从而影响液晶的光学特性。
实验准备：1. 实验材料：向列型液晶样品、激光器（或白光源）、偏振片、检测光电探测器、旋转台等。
2. 实验设备：光学实验台、光束稳定器、电源等。
实验过程：1. 首先，我们需要准备液晶样品。
将样品置于一个透明的细管中，以确保液晶分子在排列时呈现向列方向。
2. 将激光器或白光源的光束通过一个线偏振片，透射光束成为线偏振光。
3. 然后，将通过线偏振片的光束通过液晶样品。
根据液晶分子的排列方式，光束在液晶中会发生旋转。
4. 继续传播的光束再次经过一个线偏振片。
当两个偏振片的偏振方向相互垂直时，通过的光强较小；当偏振方向平行时，通过的光强较大。
5. 测量通过的光强，可以得到光的旋转角度。
应用和其他专业性角度：1. 液晶显示器：液晶显示器利用液晶分子的旋转特性来调节像素的亮度，从而实现图像的显示。
液晶显示器的设计和优化需基于对液晶光学特性的研究。
2. 光学仪器：向列型液晶的旋转特性还可以用于制作光学偏振器、光强调制器和光学开关等光学器件。
3. 其他应用领域：液晶的旋转特性在光通信、光传感等领域也有广泛应用。
研究液晶光学特性有助于开发新的光学器件和技术。
结语：通过向列型液晶旋转实验，我们可以研究液晶分子的旋转特性，了解液晶的光学特性。
实验一、液晶相的观测和液晶材料的混配
（１） 液晶温度范围 液晶温度范围是保证液晶显示器件的重要物理参数。它包括上限温度清亮点（Tni）和下 限温度熔点（Tm）。液晶材料由液晶态变为各向同性液态时的温度称为清亮点 TNI。液晶材 料由晶态变为液晶态的相变温度称为熔点。
几种液晶材料通过共熔而混合的液晶混合物，它的熔点总是比各组分的熔点降低很多。 而它的清亮点则在两个组分材料的清亮点中间。
２、 混配液晶材料
（１）要求：配制满足下面要求的液晶材料。
①盒厚为 4 的 TN 或 STN 型液晶显示器所要求的液晶材料;
②螺距在可见光范围的的胆甾相液晶材料。
（２）根据的要求，计算液晶配比，确定实验材料配方如下表。本实验中可使用的手性 剂为右旋手性剂 CB15（ HTP=7.9m-1）和 R1011 （HTP=28.2m-1）。
液晶混合物的熔点 Tm 由下列关系确定
n
ln X i
i 1
n i 1
H
i
1 Ti
1 Tm
/ R
其中 Ti，ΔHi，Xi 和分别代表各组分液晶单体的熔点、焓和摩尔分数。这些分析适用于 由多种组分形成的液晶材料。可以看出，要想获得比较宽的液晶混合物的工作温度，往往要 采用多种材料混合。
液晶混合物的清亮点 TNI 基本上是各组分材料的清亮点 TNIi 的加权(摩尔分数 Xi)平均值， 也就是
其中，Kaai 是组分 i 液晶的弹性常数。 （４）胆甾相液晶的螺距 对于胆甾相混合液晶螺距的计算，可用线性加法规则。混合液晶螺距倒数 1/P ( 称为扭 曲力 HTP)与各组分的螺距 Pi 和重量比 Ci 之间有如下关系
实验3 液晶的电光效应
• 液晶的分类
根据排列的方式不同，液晶一般被分为三大类：
图1 近晶相液晶 图2 向列相液晶 图3 胆甾相液晶 1、近晶相液晶(如图1）：分子分层排列，每一层内的分子长轴相互平行且 垂直或倾斜于层面。 2、向列相液晶(如图2）：分子的位置比较杂乱，不再分层排列，但各分子 的长轴方向仍大致相同,光学性质上有点像单轴晶体。 3、胆甾相液晶(如图3）：分子也是分层排列，每一层内的分子长轴方向基 本相同并平行于分层面,但相邻的两个层中分子长轴的方向逐渐转过一个角度,总 体来看分子长轴方向呈现一种螺旋结构。
1888年，奥地利植物学家Reinitzer在做有机物溶解实验时，在一 定的温度范围内观察到液晶。 1961年美国RCA公司的Heimeier发现了液 晶的一系列电光效应，并制成了显示器件。从70年代开始，日本公司将 液晶与集成电路技术结合，制成了一系列的液晶显示器件，并至今在这 一领域保持领先地位。液晶显示器件由于具有驱动电压低(一般为几伏)， 功耗极小，体积小，寿命长，环保无辐射等优点，在当今各种显示器件 的竞争中有独领风骚之势。
• 扭曲向列型液晶显示(TN-LCD)
结构
将液晶材料夹在两个玻璃基片之间， 并对四周进行密封（如上图）。将基片 的内表面进行适当的处理，紧靠玻璃基 片的液晶分子平行于基片并特定方向排 列。如果我们使上下两个基片的取向成 一定角度，则两个基片间的液晶分子就 会形成许多层。
• 扭曲向列型液晶显示(TN-LCD)
1. 工作原理
正显示和负显示
• 扭曲向列型液晶显示(TN-LCD)
2. TN-LCD的电光特性
阈值电压 饱和电压 陡度 陡-LCD)
3. TN-LCD的时间特性
• 扭曲向列型液晶显示(TN-LCD)
液晶器件制作实验报告(3篇)
第1篇一、实验目的1. 了解液晶的基本原理和特性；2. 掌握液晶器件的制作过程；3. 学习液晶器件的测试方法；4. 分析实验结果，提高实验技能。
二、实验原理液晶是一种具有液态和晶态双重特性的物质。
在液晶分子排列有序时，具有晶体的光学各向异性；而在液晶分子排列无序时，具有液体的流动性。
利用液晶的光学各向异性，可以制成液晶显示器件。
三、实验器材1. 液晶材料；2. 液晶盒；3. 液晶驱动电路；4. 光源；5. 测试仪器；6. 实验台。
四、实验步骤1. 液晶材料的制备（1）称取一定量的液晶材料，加入适量的溶剂，搅拌均匀；（2）将混合液倒入模具中，放入烘箱中，使其凝固成液晶材料。
2. 液晶盒的组装（1）将制备好的液晶材料取出，放置在洁净的实验台上；（2）将液晶材料均匀涂抹在液晶盒的上、下基板上；（3）将液晶盒的上、下基板对齐，用粘合剂将它们粘合在一起；（4）将液晶盒放入烘箱中，使其固化。
3. 液晶驱动电路的连接（1）将液晶驱动电路连接到实验台上；（2）将液晶盒的引脚与驱动电路的输出端相连；（3）将电源连接到实验台上，打开电源开关。
4. 液晶器件的测试（1）打开光源，照射液晶器件；（2）观察液晶器件的显示效果，调整驱动电路的参数，使显示效果达到最佳；（3）使用测试仪器测量液晶器件的性能指标，如对比度、亮度等。
五、实验结果与分析1. 液晶材料的制备实验过程中，液晶材料制备成功，无明显气泡、杂质等缺陷。
2. 液晶盒的组装液晶盒组装成功，无漏液现象，结构稳定。
3. 液晶驱动电路的连接液晶驱动电路连接正常，液晶器件能够正常显示。
4. 液晶器件的测试（1）对比度：液晶器件的对比度达到100:1，满足实验要求；（2）亮度：液晶器件的亮度达到100cd/m²，满足实验要求；（3）响应时间：液晶器件的响应时间达到5ms，满足实验要求。
六、实验结论通过本次实验，成功制作出液晶器件，并对其进行了测试。
实验结果表明，液晶器件的制备和测试过程较为简单，液晶器件的性能指标满足实验要求。
大学物理实验 液晶光电效应综合实验
液晶光电效应综合实验摘要：本实验主要通过液晶光开关电光特性综合试验仪来进行液晶的电光特性测量实验，测量液晶光开关的电光特性曲线，并由此得到阈值电压和关断电压，并绘制液晶光开关的时间响应曲线得到液晶的上升时间和下降时间，测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
关键字：液晶光电效应引言：液晶是介于液体与晶体之间的一种物质状态。
一般的液体内部分子排列是无序的，而液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性。
当光通过液晶时，会产生偏振面旋转，双折射等效应。
液晶分子是含有极性基团的极性分子，在电场作用下，偶极子会按电场方向取向，导致分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。
实验目的：1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。
实验原理：1．液晶光开关的工作原理液晶的种类很多，仅以常用的 TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构如图 1 所示。
在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃（1 埃＝ 10-10米），直径为 4～6 埃，液晶层厚度一般为 5-8 微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
