电子技术中常用符号及术语
电气图形符号整理
X
XJ
插头
XP
插座
XS
端子板
XT
电气操作的机械器件
电磁铁
Y
YA
电磁制动器
YB
电磁离合器
YC
电动阀
YM
电磁阀
YV
辅助文字符号
名称
辅助文字符号
名称
辅助文字符号
名称
AC
直流
DC
直流
OFF
断开
AUT
自动
E
接地
ON
接通
ACC
加速
F
快速
OUT
输出
AUX
辅助
FB
反馈
PE
保护接地
ASY
异步
FW
正，向前
SET
控制开关 选择开关
S
SA
按钮开关
SB
压力传感器
SP
位置传感器
SQ
转速传感器
SR
温度传感器
ST
变压器
电流互感器
T
TA
电力变压器
TM
电压互感器
TV
调制器 变换器
编码器 整流器
U
电子管 晶体管
电子管
V
VE
控制电路用电源的整流器
VC
设备、装置和元器件种类
名称
基本文字符号
传输通导 天线
电缆
W
波导
端子插头插座
双字母符号
表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。 双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
电工元器件符号大全及作用
电工元器件符号大全及作用电工元器件符号是电气工程中用于图纸、电路图和电气设备上标示电工元器件的符号，它们有着特定的形状和图案，用来代表不同种类的元器件，方便电气工程师和电气技术人员识别和理解。
在电路图中，电工元器件符号可以分为被动元器件和主动元器件两大类。
被动元器件常见的有电阻、电感、电容等，主动元器件则包括二极管、晶体管、集成电路等。
下面将对一些常见的电工元器件符号及其作用进行详细的介绍。
1.电阻电阻是电学元件中最基本的被动元件之一，它的作用是限制电流的流动，并且能够将电能转化为热能。
电路图中电阻的符号一般是一个波浪线，代表着电阻器的形状。
有时也可以用一个长方形代表电阻。
2.电感电感是另一种被动元件，它的作用是存储磁场能量，抵抗电流的变化。
电路图中电感的符号通常是一个卷绕的线圈。
3.电容电容是电气元件中的另一种被动元件，它能够存储电能，并且可以对电路中的电压进行平滑。
电路图中电容的符号一般是两条平行的线段。
4.二极管二极管是主动元件中的一种，它可以把交变电压变成直流电压。
二极管的符号通常是一个三角形，表示晶体管的外形。
5.晶体管晶体管也是一种主动元件，主要用于放大和开关电路。
在电路图中晶体管的符号常常是一个由箭头和线组成的结构，代表着晶体管的结构。
6.电源电源是电气设备中最重要的组成部分之一，它的作用是将外部的电能转化为设备所需的电能。
在电路图中电源的符号通常是一个圆圈，代表电源的正负极。
7.电感线圈电感线圈是一种用电流产生磁场的元件，在电路图中通常表示为一个由多个圈组成的图案，代表线圈的形状。
8.开关开关是电路中用来控制电流通断的元件，电路图中常用一个直角形代表开关。
9.传感器传感器是一种用来感测和探测物理量的元件，在电路图中通常用一个表示感测过程的符号，如一个带箭头的圆圈。
10.定时器定时器是一种能够进行时间控制和计时的元器件，它在电路图中常用一个方块代表。
11.航向器航向器是一种用来定位和导航的设备，电路图中其符号一般是一组特定的标记符号。
电子电路元器件符号大全电子元器件
电子电路元器件符号大全 - 电子元器件电子元器件之电阻据我所了解的导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W 表示电位器。
其次部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-一般、2-一般、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。
图1.电子元器件符号电子元器件之电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，把握电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
其次部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介电子元器件之电感线圈电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此相互绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
电子类常用缩写
电子类常用缩写AC(alternating current) 交流(电)A／D(analog to digital) 模拟／数字转换ADC(analog to digital convertor) 模拟／数字转换器ADM(adaptive delta modulation) 自适应增量调制ADPCM(adaptive differential pulse code modulation) 自适应差分脉冲编码调制ALU(arithmetic logic unit) 算术逻辑单元ASCII(American standard code for information interchange) 美国信息交换标准码A V(audio visual) 声视，视听BCD(binary coded decimal) 二进制编码的十进制数BCR(bi-directional controlled rectifier)双向晶闸管BCR(buffer courtier reset) 缓冲计数器BZ(buzzer) 蜂鸣器，蜂音器C(capacitance，capacitor) 电容量，电容器CA TV(cable television) 电缆电视CCD(charge-coupled device) 电荷耦合器件CCTV(closed-circuit television) 闭路电视CMOS(complementary) 互补MOSCPU(central processing unit)**处理单元CS(control signal) 控制信号D(diode) 二极管DAST(direct analog store technology) 直接模拟存储技术DC(direct current) 直流DIP(dual in-line package) 双列直插封装DP(dial pulse) 拨号脉冲DRAM(dynamic random access memory) 动态随机存储器DTL(diode-transistor logic) 二极管晶体管逻辑DUT(device under test) 被测器件DVM(digital voltmeter) 数字电压表ECG(electrocardiograph) 心电图ECL(emitter coupled logic) 射极耦合逻辑EDI(electronic data interchange) 电子数据交换EIA(Electronic Industries Association) 电子工业联合会EOC(end of conversion) 转换结束EPROM(erasable programmable read only memory) 可擦可编程只读存储器EEPROM(electrically EPROM) 电可擦可编程只读存储器ESD(electro-static discharge) 静电放电FET(field-effect transistor) 场效应晶体管FS(full scale) 满量程F／V(frequency to voltage convertor) 频率／电压转换FM(frequency modulation) 调频FSK(frequency shift keying) 频移键控FSM(field strength meter) 场强计FST(fast switching shyster) 快速晶闸管FT(fixed time) 固定时间FU(fuse unit) 保险丝装置FWD(forward) 正向的GAL(generic array logic) 通用阵列逻辑GND(ground) 接地，地线GTO(Sate turn off thruster) 门极可关断晶体管HART(highway addressable remote transducer) 可寻址远程传感器数据公路HCMOS(high density COMS) 高密度互补金属氧化物半导体(器件)HF(high frequency) 高频HTL(high threshold logic) 高阈值逻辑电路HTS(heat temperature sensor) 热温度传感器IC(integrated circuit) 集成电路ID(international data) 国际数据IGBT(insulated gate bipolar transistor) 绝缘栅双极型晶体管IGFET(insulated gate field effect transistor) 绝缘栅场效应晶体管I／O(input／output) 输入／输出I／V(current to voltage convertor) 电流-电压变换器IPM(incidental phase modulation) 附带的相位调制IPM(intelligent power module) 智能功率模块IR(infrared radiation) 红外辐射IRQ(interrupt request) 中断请求JFET(junction field effect transistor) 结型场效应晶体管LAS(light activated switch)光敏开关LASCS(light activated silicon controlled switch) 光控可控硅开关LCD(liquid crystal display) 液晶显示器LDR(light dependent resistor) 光敏电阻LED(light emitting diode) 发光二极管LRC(longitudinal redundancy check) 纵向冗余(码)校验LSB(least significant bit) 最低有效位LSI(1arge scale integration) 大规模集成电路M(motor) 电动机MCT(MOS controlled gyrator) 场控晶闸管MIC(microphone) 话筒，微音器，麦克风min(minute) 分MOS(metal oxide semiconductor)金属氧化物半导体MOSFET(metal oxide semiconductor FET) 金属氧化物半导体场效应晶体管N(negative) 负NMOS(N-channel metal oxide semiconductor FET) N沟道MOSFETNTC(negative temperature coefficient) 负温度系数OC(over current) 过电流OCB(overload circuit breaker) 过载断路器OCS(optical communication system) 光通讯系统OR(type of logic circuit) 或逻辑电路OV(over voltage) 过电压P(pressure) 压力FAM(pulse amplitude modulation) 脉冲幅度调制PC(pulse code) 脉冲码PCM(pulse code modulation) 脉冲编码调制PDM(pulse duration modulation) 脉冲宽度调制PF(power factor) 功率因数PFM(pulse frequency modulation) 脉冲频率调制PG(pulse generator) 脉冲发生器PGM(programmable) 编程信号PI(proportional-integral(controller)) 比例积分(控制器)PID(proportional-integral-differential(controller))比例积分微分(控制器)PIN(positive intrinsic-negative) 光电二极管PIO(parallel input output) 并行输入输出PLD(phase-locked detector) 同相检波PLD(phase-locked discriminator) 锁相解调器PLL(phase-locked loop) 锁相环路PMOS(P-channel metal oxide semiconductor FET) P沟道MOSFETP-P(peak-to-peak) 峰--峰PPM(pulse phase modulation) 脉冲相位洲制PRD(piezoelectric radiation detector) 热电辐射控测器PROM(programmable read only memory) 可编只读程存储器PRT(platinum resistance thermometer) 铂电阻温度计PRT(pulse recurrent time) 脉冲周期时间PUT(programmable unijunction transistor) 可编程单结晶体管PWM(pulse width modulation) 脉宽调制R(resistance，resistor) 电阻，电阻器RAM(random access memory) 随机存储器RCT(reverse conducting thyristor) 逆导晶闸管REF(reference) 参考，基准REV(reverse) 反转R/F(radio frequency) 射频RGB(red／green／blue) 红绿蓝ROM(read only memory) 只读存储器RP(resistance potentiometer) 电位器RST(reset) 复位信号RT(resistor with inherent variability dependent) 热敏电阻RTD(resistance temperature detector) 电阻温度传感器RTL(resistor transistor logic) 电阻晶体管逻辑(电路)RV(resistor with inherent variability dependent on the voltage) 压敏电阻器SA(switching assembly) 开关组件SBS(silicon bi-directional switch) 硅双向开关，双向硅开关SCR(silicon controlled rectifier) 可控硅整流器SCS(safety control switch) 安全控制开关SCS(silicon controlled switch) 可控硅开关SCS(speed control system) 速度控制系统SCS(supply control system) 电源控制系统SG(spark gap) 放电器SIT(static induction transformer) 静电感应晶体管SITH(static induction thyristor) 静电感应晶闸管SP(shift pulse) 移位脉冲SPI(serial peripheral interface) 串行外围接口SR(sample realy，saturable reactor) 取样继电器，饱和电抗器SR(silicon rectifier) 硅整流器SRAM(static random access memory) 静态随机存储器SSR(solid-state relay) 固体继电器SSR(switching select repeater) 中断器开关选择器SSS(silicon symmetrical switch) 硅对称开关，双向可控硅SSW(synchro-switch) 同步开关ST(start) 启动ST(starter) 启动器STB(strobe) 闸门，选通脉冲T(transistor) 晶体管，晶闸管TACH(tachometer) 转速计，转速表TP(temperature probe) 温度传感器TRIAC(triodes AC switch) 三极管交流开关TTL(transistor-transistor logic) 晶体管一晶体管逻辑TV(television) 电视UART(universal asynchronous receiver transmitter) 通用异步收发器VCO(voltage controlled oscillator) 压控振荡器VD(video decoders) 视频译码器VDR(voltage dependent resistor) 压敏电阻VF(video frequency) 视频V／F(voltage-to-frequency) 电压／频率转换V／I(voltage to current convertor) 电压-电流变换器VM(voltmeter) 电压表VS(vacuum switch) 电子开关VT(visual telephone) 电视电话VT(video terminal) 视频终端PA：preliminary amplifier, pre-amplifier 前置放大器parametric amplifier 参量放大器，参数放大器power amplifier 功率放大器public address system 扩音系统pulse amplifier 脉冲放大器。
电子行业电子工程术语
电子行业电子工程术语引言电子行业是指以电子技术为基础，从事电子元器件、电子设备、电子制造和电子信息产业的一系列行业。
在电子工程中，有许多术语被广泛使用。
本文将介绍一些常见的电子工程术语，以帮助初学者更好地理解和学习电子工程。
1. 电路1.1 电路板（PCB）电路板是电子设备中最常见的组件之一。
它是用于支持和连接电子元件的基础材料。
电路板通常由绝缘材料制成，上面涂有导电材料（如铜），以便在其上布线。
电子元件可以通过焊接或插件等方式连接到电路板上。
1.2 元器件（Electronic Components）元器件是组成电子电路的基本部件。
常见的电子元器件包括电阻、电容、电感、晶体管、二极管和集成电路等。
这些元器件可以在电路中实现不同的功能，如控制电流、储存电荷、放大信号等。
1.3 焊接（Soldering）焊接是将电子元件连接到电路板上的过程。
焊接通常使用熔化的金属焊料将元件和电路板上的导线或焊盘连接起来。
这种连接方式能够提供可靠的电气连接，并且能够承受电路中的电流和温度要求。
2. 电源2.1 直流电源（DC Power Supply）直流电源是提供恒定直流电压或电流的设备。
在电子工程中，直流电源常用于为电子设备提供所需的稳定电压或电流。
直流电源通常由电源适配器、电池或直流电源模块等组成。
2.2 交流电源（AC Power Supply）交流电源是提供交流电压或电流的设备。
在实际应用中，电力系统一般采用交流电。
在电子工程中，交流电源通常用于模拟和测试电路的特定条件，如交流信号测试和仿真等。
3. 传感器与检测器3.1 传感器（Sensor）传感器是一种可以感知和测量环境中物理量或化学量的设备。
常见的传感器有温度传感器、压力传感器、光电传感器、应力传感器等。
传感器可以将感知到的物理量转换为电信号，以便被其他电子设备读取和处理。
3.2 检测器（Detector）检测器是一种用于检测或测量特定物理信号的设备。
电子元件符大全

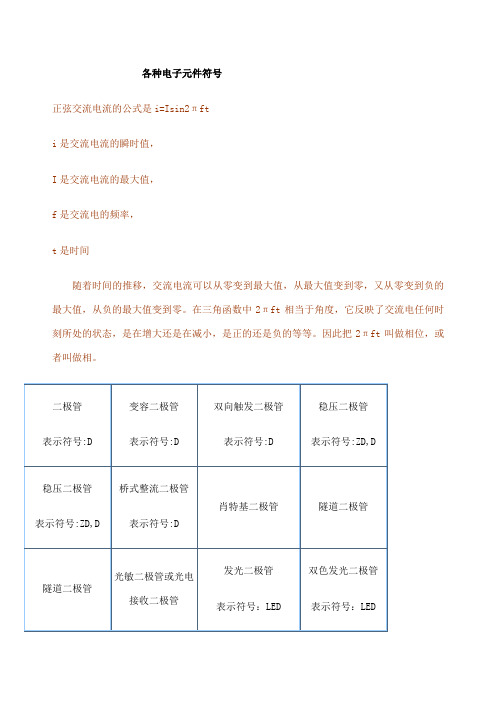

各种电子元件符号 正弦交流电流的公式是i=Isin2πft i是交流电流的瞬时值， I是交流电流的最大值， f是交流电的频率， t是时间 随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零。在三角函数中2πft相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把2πft叫做相位，或者叫做相。
二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D
稳压二极管 表示符号:ZD,D 桥式整流二极管 表示符号:D 肖特基二极管 隧道二极管
隧道二极管 光敏二极管或光电接收二极管
发光二极管 表示符号：LED 双色发光二极管
表示符号：LED 光敏三极管或光电接收三极管 表示符号：Q,VT 单结晶体管（双基极二极管）
表示符号：Q,VT
复合三极管 表示符号：Q,VT NPN型三极管
表示符号：Q,VT
PNP型三极管 表示符号：Q,VT PNP型三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT
带阻尼二极管NPN
型三极管
表示符号：Q,VT
带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT IGBT 场效应管 表示符号：Q,VT 带阻尼二极管IGBT 场效应管
表示符号：Q,VT
接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS
场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻 电阻器或固定电阻 表示符号：R 电阻 电阻器或固定电阻 表示符号：R
电位器 表示符号:VR，RP,W 可调电阻 表示符号:VR，RP,W 电位器 表示符号:VR，RP,W 可调电阻 表示符号:VR，RP,W 三脚消磁电阻 表示符号：RT 二脚消磁电阻 表示符号：RT 压敏电阻 表示符号：RZ,VAR 热敏电阻 表示符号：RT
电工常用电气图形符号
精心整理常用电子元器件参考资料部分电气图形符号可调电阻器 滑动触点电位 极性电容二．半导体管第二节.常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显着改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功表中数值再乘以10n，其中n为正整数或负整数。
(3) 允许误差等级表4 电阻的精度等级例如：RJ71－0.125－5k1－II允许误差?10%标称阻值(5.1k?)额定功率1/8W允许误差其它环的距离较远。
较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。
有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。
图2 三位有效数字阻值的色环表示法4．电位器的主要技术指标(1) 额定功率电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。
使用中应注意额定功率不等于中心抽头与固定端的功率。
(2) 标称阻值电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。
5．电位器的一般标志方法WT－2 3.3k ?10%允许误差?10%标称阻值3.3k?额定功率2W 碳膜电位器示例：(1) 铝电解电容器C C 1第三部分：特征分类（圆片）第二部分：材料（瓷介质）第二部分：材料（纸介）第一部分：主称（电容器）2．电容器的主要技术指标(1) 电容器的耐压：常用固定式电容的直流工作电压系列为：6.3V，10V，16V，25V，40V，63V，100V，160V，250V，400V。
(2) 电容器容许误差等级：常见的有七个等级如表7所示。
数或负整数，单位为pF。
3．电容器的标志方法(1)直标法容量单位：F（法拉）、?F（微法）、nF（纳法）、pF（皮法或微微法）。
常用逻辑门电路逻辑符号与功能电子技术
常用规律门电路规律符号与功能 - 电子技术最常用的集成门电路有TTL系列集成规律门和CMOS系列集成规律门两大类。
就其功能而言，常用的有与门、或门、非门、与非门、或非门、与或非门、异或门以及集电极开路（OC）门、三态（TS）门等。
表1给出了常用规律门的规律符号与功能。
表1 常用规律门的规律符号与功能名称符号表达式名称符号表达式与门F＝A·B与或非门或门F＝A+B 异或门非门同或门与非门OC与非门输出端可以对接或非门三态与非门EN为使能把握1．外部特性参数集成规律门的主要外部特性参数有输出高、低规律电平，开门电平，关门电平，扇入系数，扇出系数，输入短路电流，输入漏电流，平均传输时延和空载功耗等。
2．集成门电路的应用特点（1）在进行规律设计时，各类规律门可实现与其对应的规律运算功能。
（2）OC门的输出端可以直接连接，实现“线与”，此外可实现电平转换和直接驱动发光二极管等。
（3）TS门主要用于总线传送，多个TS门的输出端可以直接与总线连接，实现数据分时传送。
（4）用规律门组成实际电路时，对集成门的多余输入端必需恰当处理。
例如，TTL与门和与非门的多余输入端可以通过电阻接电源，或门和或非门的多余输入端可以通过电阻接“地”。
CMOS与门和与非门的多余输入端可以直接与电源相接；CMOS或非门的多余输入端可接“地”等。
总之，既要避开多余输入端悬空造成信号干扰，又要保证对多余输入端的处置不影响正常的规律功能。
3．常用TTL集成门电路芯片（1）集成与非门电路芯片常用的TTL与非门集成电路芯片有7400、7410和7420等。
7400是一种内部有四个两输入与非门的芯片，其引脚安排图如图1（a）所示；7410是一种内部有三个三输入与非门的芯片，其引脚安排图如图1（b）所示；7420是一种内部有两个四输入与非门的芯片，其引脚安排图如图1（c）所示。
图中，VCC为电源引脚，GND为接地脚，NC为空脚。
图1 与非门7400、7410和7420的引脚安排图。
电子技术基本词汇中英文对照
电子技术基本词汇Chapter 7 analog signals 模拟信号digital signals 数字信号Sequential Logic Circuits 时序逻辑电路Combinatorial Logic Circuits 组合逻辑电路Chip 芯片Integrated circuits (IC) 集成电路Boolean algebra 布尔代数Boolean variables 布尔变量Synthesis of Logic Circuits组合逻辑电路综合analysis of Logic Circuits组合逻辑电路分析De Morgan’s Laws德摩根律Gate circuit 门电路Minterms 最小项Maxterms 最大项Sum-of-Products 与或表达式Product-of-Sums 或与表达式Logic diagram 逻辑电路图Logic function 逻辑函数Truth table 真值表Encoders 编码器Decoders 译码器Karnaugh Maps 卡诺图Flip-flop 触发器Clock Signal 时钟信号Synchronous 同步Asynchronous 异步positive-edge-triggered 上升沿触发negative-edge-triggered下降沿触发Shift Register 移位寄存器Counter 计数器Binary counter 二进制计数器Decimal counter十进制计数器Chapter 8 Carriers 载流子Diode 二极管Semiconductor 半导体pn junction pn结hole 空穴electron 电子Saturation current 饱和电流Thermal voltage 热电压Anode 阳极Cathode 阴极Forward/ reverse bias 前向/反向偏置Zener Diode 齐纳/稳压二极管operating point 工作点Rectifier circuits 整流电路Filter circuits 滤波电路Half-wave rectifier 半波整流电路Full-wave rectifier 全波整流电路Clipper Circuits 限幅/削波电路Clamp Circuits钳位电路Small-signal Equivalent Circuits 小信号等效电路Chapter 9 Amplifiers 放大器/放大电路Cascaded Amplifiers 级联放大器Amplitude 幅值Phase 相位Inverting amplifiers 反相放大电路Noninverting amplifiers 同相放大电路Voltage-Amplifier 电压放大电路Current-Amplifier 电流放大电路Transconductance -Amplifier 跨导放大电路Transresistance-Amplifier 互阻放大电路Gain 增益Current/voltage/power gain 电流/电压/功率增益Input/output resistance 输入/输出电阻Loading Effects 负载效应AC Coupling 交流耦合Direct Coupling 直接（直流）耦合Phase/Waveform Distortion 相位/波形失真（畸变）Transfer Characteristic 转移特性Differential Amplifiers 差分放大电路inverting input 反相输入端noninverting input 同相输入端Differential Signal 差分（模）信号Common-mode Signal 共模信号Common Mode Rejection Ratio （CMRR）共模抑制比Bias Current 偏置电流Offset Voltage 失调电压Offset Current 失调电流Complementary symmetry power amplifiers 互补对称功率放大电路Feedback 反馈Half-power Frequency 半功率频率Low frequency region 低频区Midband frequency region 中频区high frequency region 高频区Pulse Response 脉冲响应Harmonic Distortion 谐波失真Chapter 10Transistors 晶体管Field-Effect Transistors (FET) 场效应晶体管Metal-oxide-semiconductor MOSFET 金属氧化物半导体场效应晶体管n-Channel Enhancement n沟道增强型Grid 栅极Source源极Drain漏极Base 衬底Cutoff Region 截止区Triode Region 三角区/可变电阻区Saturation Region 饱和区Bias Circuits 偏置电路The Fixed- Plus Self-Bias Circuit 固定增益自偏置电路Transconductance 跨导Drain Resistance 漏极电阻Common-source Amplifiers 共源极放大电路bypass capacitor 旁通电容coupling capacitor 耦合电容Source Followers 源极跟随器CMOS 互补对称MOS管Chapter 11Bipolar Junction Transistors (BJT) 双极型晶体管Triode Tube 三极管base collector p-n junction 基集pn结（集电结）base emitter p-n junction 基射pn结（发射结）fixed base bias circuit 固定偏置电路Four-Resistor bias Circuit 四电阻偏置电路/分压偏置电路Active region 线性放大区Common-Emitter 共发射极Emitter Followers 射极跟随器nonlinear distortion 非线性畸变Chapter 12Operational Amplifiers 运算放大器Infinite gain 无穷大增益Summing-point Constraint 结点约束(加和点约束) Virtual short 虚短Virtual open 虚断negative feedback 负反馈positive feedback 正反馈Serial/parallel feedback 串联/并联反馈Bandwidth 带宽open-loop gain 开环增益closed-loop gain 闭环增益Output Voltage Swing 输出电压幅值限制Output Current Limits 输出电流限制Slew-Rate Limitation 转换速率限制Full-power bandwidth 全功率带宽Integrators 积分器Differentiators 微分器。
电子工程术语和定义列表(比较全)
电子工程术语和定义列表(比较全)1. 电子器件和组件1.1 二极管(Diode)二极管是一种电子器件，具有两个引脚，可以将电流从一个引脚流入另一个引脚，但不能反向流动。
这使得二极管在电路中起到整流器和保护电路的作用。
1.2 晶体管(Transistor)晶体管是一种电子器件，具有三个引脚，用于放大和控制电流。
晶体管的常见类型包括NPN和PNP型晶体管。
1.3 电容(Capacitor)电容是一种被设计来存储能量的电子器件。
它由两个导体之间的绝缘板组成，可以存储电荷并在电路中充当能量储存器。
1.4 电感器(Inductor)电感器是一种被设计来存储能量的电子器件。
它由一个绕制线圈和一个铁芯组成，用于存储电荷并在电路中充当能量储存器。
1.5 二极管整流器(Diode Rectifier)二极管整流器是一种用于将交流信号转换为直流信号的电子电路。
它通常由二极管和滤波电容组成。
1.6 变压器(Transformer)变压器是一种用于将电力信号从一个交流电源转换到另一个电路中的电子器件。
它由两个铁芯和绕制在上面的线圈组成。
2. 电子电路和系统2.1 集成电路(IC)集成电路是一种将多个电子器件集成到一个芯片上的电子电路。
它通常由复杂的电路板和芯片组成。
2.2 电路板(PCB)电路板是由一系列电子器件和导线组成的板，可以用于在电子设备之间传递信号。
它通常由聚合物材料制成。
2.3 微处理器(Microprocessor)微处理器是一种集成电路，它被设计用于执行各种计算机任务并控制硬件。
它通常由中央处理器、内存、总线和输入/输出设备组成。
2.4 单片机(Microcontroller)单片机是一种被设计用于控制各种机器和电子设备的微型计算机。
它通常由微处理器、内存、输入/输出设备和时钟电路等组成。
2.5 信号处理器(Digital Signal Processor)信号处理器是一种可以对数字信号进行处理和操作的微处理器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术中常用符号及术语
Cj …… Junction Capacitance 结电容
ηv …… Rectification Efficiency 整流效率
I(AV) …… Average Forward Rectified Current 正向平均整流电流
IBO …… Breakover Current 转折电流
ID …… Stand-off Reverse Leakage Current 关态反向漏电流
IF …… DC Forward Current 正向直流电流
IFM …… Maximum DC Forward Current 最大正向直流电流
IFSM …… Peak Forward Surge Current 正向浪涌峰值电流
IFRM …… Repetitive Peak Forward Current 正向重复峰值电流
IH …… Holding Current 维持电流
IO …… Mean Forward Current 正向平均电流
IPPM …… Maximum Peak Impulse Current 最大脉冲峰值电流
Irr …… Reverse Recovery Current 反向恢复电流
IR …… Reverse Leakage Current 反向漏电流
IRM …… Maximum Reverse Leakage Current 最大反向漏电流
IRRM …… Repetitive Peak Reverse Current 重复峰值反向电流
IRSM …… Maximum Non-repetitive Reverse Peak Current 最大反向不重复峰值电流
ITRM …… Repetitive Peak On-state Current 重复峰值开态电流
ITSM …… Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流
IT …… Test Current 测试电流
I2T …… Rating for Fusing 正向浪涌电流的平方对电流
IRRM …… Peak Repetitive Reverse Current 反向重复峰值电流
IZ …… Zener Current 齐纳电流
IZM …… Maximum Zener Current 最大齐纳电流
PM(AV) …… Maximum Steady State Power Dissipation 最大稳态功耗
PPPM …… Peak Pulse Power Dissipation 峰值脉冲功耗
Ptot …… Total Power Dissipation 总功耗
Qrr …… Recovered Charge 恢复电荷
RθJA …… Thermal Resistance(Junction to Ambient) 热阻（结到环境）
RθJC …… Thermal Resistance(Junction to Case) 热阻（结到管壳）
RθJL …… Thermal Resistance(Junction to Lead) 热阻（结到引线）
TA …… Ambient Temperature 环境温度
TC …… Case Temperature 管壳温度
Td …… Time Duration 持续时间
Tf …… Fall Time 下降时间
tfr …… Forward Recovery Time 正向恢复时间
Tj …… Junction Temperature 结温
TL …… Lead Temperature 引线温度
tr …… Rise Time 上升时间
trr …… Reverse Recovery Time 反向恢复时间
TP …… Pulse Duration 脉冲持续时间
TSTG …… Storage Temperature 存储温度
TT …… Temperature of the terminals (SMD) 引线端的温度（SMD）
V(BR) …… Reverse Breakdown Voltage 反向击穿电压
VBO …… Breakover Voltage 转折电压
VC …… Clamping Voltage 箝位电压
VDC、 VR …… DC Reverse Voltage 反向直流电压
VF …… Forward Voltage 正向电压
VFM …… Maximum Forward Voltage 最大正向电压
VFR …… Forward Recovery Voltage 正向恢复电压
VISO …… Isolation Voltage 绝缘电压
VO …… Output Voltage 输出电压
VRM …… Maximum Recurrent Peak Reverse Voltage 最大重复峰值反向电压
VRMS …… RMS Input Voltage 均方根输入电压
VRRM …… Peak Repetitive Reverse Voltage 反向重复峰值电压
VRSM …… Maximum Non-Repetitive Peak Reverse Voltage 最大反向不重复峰值电压
VTM …… Peak On-state Voltage 峰值开态电压
VWM …… Working Stand-off Voltage 关态工作电压
VZ …… Zener Voltage 齐纳电压
ZZ …… Dynamic Zener Impedance 动态齐纳阻抗
︱+VBO︱ - ︱VBO︱ …… Breakover Voltage Symmetry 转折电压的对称性
︱±△ V ︱ …… Dynamic Breakover Voltage 弹回电压(负阻)
αV(BR) …… Maximum Reverse Voltage Temperature Coefficient 最大反向电压温度系数
αVZ …… Temperature Coefficient of Zener Voltage 齐纳电压的温度系数
Duty Cycle (Ratio of pulse duration of full cycle) 占空因数(由脉冲比率持续 时间制成的完
整周期)
