基于单片机的水温控制系统的实现
基于单片机的水温控制系统设计
基于单片机的水温控制系统设计水温控制系统在许多领域中都具有重要的应用价值，例如温室农业、水族馆、游泳池等。
在这些应用中，保持水温在一个合适的范围内对于生物的生存和健康至关重要。
基于单片机的水温控制系统设计是一种有效的方法，它可以实现对水温的精确控制和调节。
本文将详细介绍基于单片机的水温控制系统设计原理、硬件实现和软件编程等方面内容。
第一章研究背景与意义1.1研究背景随着科技的飞速发展，人们对生活品质的追求不断提高，对家电设备的智能化要求也越来越高。
其中，水温控制系统在热水器、空调等家电产品中具有广泛的应用。
精确控制水温对于提高用户体验、节约能源和保护环境具有重要意义。
然而，现有的水温控制系统存在控制精度不高、响应速度慢等问题，因此，研究一种新型的水温控制系统具有重要的实际意义。
1.2研究意义本研究旨在提出一种新型的水温控制系统，通过对水温进行精确控制，提高家电产品的性能和用户体验。
此外，本研究还将探讨系统性能的评估和改进方法，为水温控制领域的研究提供理论支持。
第二章水温控制系统设计原理2.1 水温测量原理本章将介绍水温的测量原理，包括热电偶、热敏电阻、红外传感器等常用温度传感器的原理及特点。
通过对各种传感器的比较，选出适合本研究的温度传感器。
2.2温度传感器选择与应用在本研究中，我们将选择一种具有高精度、快速响应和抗干扰能力的温度传感器。
此外，还将探讨如何将选定的温度传感器应用于水温控制系统，包括传感器的安装位置、信号处理方法等。
2.3控制算法选择与设计本章将分析现有的控制算法，如PID控制、模糊控制、神经网络控制等，并选择一种适合本研究的控制算法。
针对所选控制算法，设计相应的控制电路和程序。
第三章硬件实现3.1控制器选择与搭建本章将讨论控制器的选型，根据系统的需求，选择一款性能稳定、可编程性强、成本合理的控制器。
然后，介绍如何搭建控制器硬件系统，包括控制器与各种外设（如温度传感器、继电器等）的连接方式。
基于单片机的水温控制系统设计
基于单片机的水温控制系统设计摘要：水温控制系统在工业、农业、生活等各个领域广泛应用。
随着技术的发展，单片机控制技术正在越来越多的应用到水温控制领域中。
本文通过对水温控制系统原理的分析，进行了设计和制作，并通过实验结果验证了本设计的可行性和稳定性。
关键词：单片机控制技术；水温控制系统；可行性；稳定性1. 引言水温控制系统在现代社会中应用广泛，水温控制技术的发展和进步为现代社会的科技进步做出了巨大的贡献。
单片机技术作为一种广泛应用的控制技术，可以实现多种不同的控制操作，因此被广泛应用到水温控制系统中。
本文将针对单片机水温控制系统进行分析设计，并进行实验验证。
2. 水温控制系统原理分析水温控制系统的基本结构由传感器、控制器以及执行机构等组成。
其中，传感器负责温度数据的采集，控制器负责处理和分析数据，并控制执行机构实现温度控制。
单片机水温控制系统的实现原理基于以下几个步骤：1）传感器采集温度数据并将数据转换为数字信号。
2）单片机控制器通过间接方式获取传感器采集的温度数字信号，并将其传输到外围设备中。
3）控制器将传输的信息根据其程序所设定的算法进行计算，得到温度数据，从而调整执行机构的作用。
4）执行机构实现接收计算出的数据并通过温度调节装置将温控装置的工作状态调节到所设定的工作状态，最终实现水温控制。
3. 单片机水温控制系统设计根据以上原理设计单片机水温控制系统，具体实现过程如下：1）传感器：选用DS18B20数字温度传感器，将其与单片机进行连接；2）控制器：选用AT89S52单片机，作为水温控制器，通过程序将传感器所采集到的数字信号转化为温度信息，并与设定温度进行比较和判断，控制继电器开关；3）执行机构：选用继电器作为执行机构，通过继电器的开关控制加热器的加热状态，调节水温。
4. 实验验证将设计好的单片机水温控制系统进行实验，实验过程中将设定温度为30℃，获得的实验结果显示在图1中。
图1 实验结果实验结果表明，本设计的单片机水温控制系统能够在设定温度为30℃时以及系统正常工作的情况下，实现对水温的有效控制。
基于单片机的水温水位控制系统设计
四、结论
基于单片机的智能水箱水位和水温控制系统具有结构简单、成本低、可靠性 高等优点。通过实时监测和控制水箱的水位和水温，可以满足不同用户的需求。 此外，通过优化系统的硬件设计和软件设计，可以进一步提高系统的性能和可靠 性。这种系统不仅可以应用于家庭用水领域，也可以应用于工业生产中的液体控 制，具有广泛的应用前景。
1、抗干扰设计
由于环境因素和设备本身的影响，系统可能会受到干扰。因此，需要在硬件 设计和软件设计中加入抗干扰措施，如滤波电路、软件去抖动等。
2、节能设计
为了降低系统的功耗，可以在软件设计中加入休眠模式和唤醒模式。当系统 不需要工作时，可以进入休眠模式，降低功耗。当有数据需要处理时，系统被唤 醒，进入工作状态。
2、软件设计
系统的软件设计主要实现以下功能：数据的采集、处理、显示和控制。首先， 单片机通过水位传感器和水温传感器采集当前的水位和水温数据。然后，单片机 对采集到的数据进行处理，判断水位和水温是否正常。如果异常，则启动相应的 执行机构进行调节。最后，单片机将处理后的数据通过显示模块进行显示。
三、系统优化
六、结论
本次演示设计了一种基于单片机的水温水位控制系统，实现了温度和水位的 自动检测、调节和控制。该系统具有成本低、可靠性高、易于实现等优点，同时 支持远程控制和节能模式等功能。在家庭、工业和科学研究中具有广泛的应用前 景。
参考自动化技术的普及，智能化设备在日常生活和工业生产中 的应用越来越广泛。其中，基于单片机的智能水箱水位和水温控制系统具有重要 应用价值。这种系统可以实现对水箱水位和水温的实时监测和控制，以适应不同 的应用需求。
系统软件采用C语言编写，主要包括以下几个部分：数据采集、数据处理、 控制输出和远程通信。
1、数据采集：通过I/O端口读取DS18B20和超声波水位传感器的数据。
基于单片机的水温控制系统设计

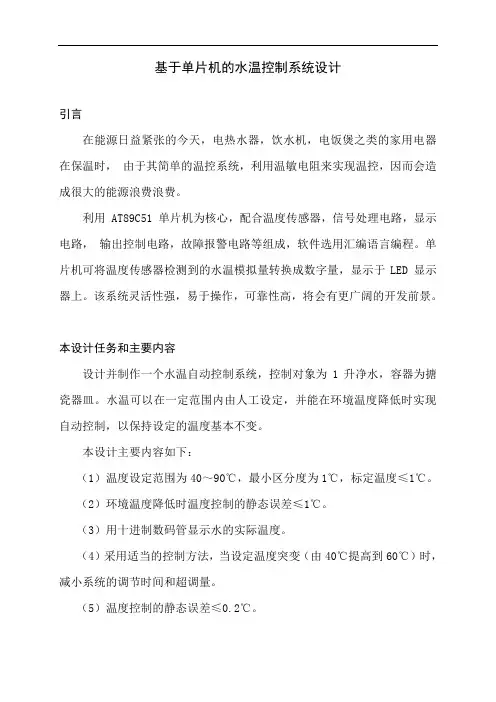

基于单片机的水温控制系统设计引言在能源日益紧张的今天，电热水器，饮水机，电饭煲之类的家用电器在保温时，由于其简单的温控系统，利用温敏电阻来实现温控，因而会造成很大的能源浪费浪费。
利用 AT89C51 单片机为核心，配合温度传感器，信号处理电路，显示电路，输出控制电路，故障报警电路等组成，软件选用汇编语言编程。
单片机可将温度传感器检测到的水温模拟量转换成数字量，显示于LED 显示器上。
该系统灵活性强，易于操作，可靠性高，将会有更广阔的开发前景。
本设计任务和主要内容设计并制作一个水温自动控制系统，控制对象为1升净水，容器为搪瓷器皿。
水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动控制，以保持设定的温度基本不变。
本设计主要内容如下：（1）温度设定范围为40～90℃，最小区分度为1℃，标定温度≤1℃。
（2）环境温度降低时温度控制的静态误差≤1℃。
（3）用十进制数码管显示水的实际温度。
（4）采用适当的控制方法，当设定温度突变（由40℃提高到60℃）时，减小系统的调节时间和超调量。
（5）温度控制的静态误差≤0.2℃。
系统主要硬件电路设计单片机控制系统原理框图温度采样电路选用传感器AD590。
其测量范围在-50℃--+150℃，满刻度范围误差为±0.3℃，当电源电压在5—10V之间，稳定度为1﹪时，误差只有±0.01℃。
此器件具有体积小、质量轻、线形度好、性能稳定等优点。
系统的信号采集电路主要由温度传感器（AD590）、基准电压（7812）及A/D转换电路（ADC0804）三部分组成。
信号采集电路温度控制电路此部分电路主要由光电耦合器MOC3041和双向可控硅BTA12组成。
MOC3041光电耦合器的耐压值为400v，它的输出级由过零触发的双向可控硅构成，它控制着主电路双向可控硅的导通和关闭。
100Ω电阻与0.01uF 电容组成双向可控硅保护电路。
部分控制电路系统主程序设计主程序流程图。
基于单片机的水温控制系统

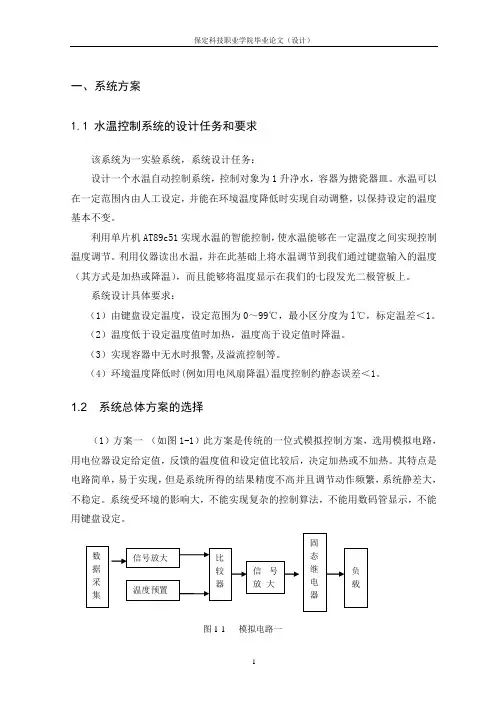

一、系统方案1.1 水温控制系统的设计任务和要求该系统为一实验系统，系统设计任务：设计一个水温自动控制系统，控制对象为1升净水，容器为搪瓷器皿。
水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动调整，以保持设定的温度基本不变。
利用单片机AT89c51实现水温的智能控制，使水温能够在一定温度之间实现控制温度调节。
利用仪器读出水温，并在此基础上将水温调节到我们通过键盘输入的温度（其方式是加热或降温），而且能够将温度显示在我们的七段发光二极管板上。
系统设计具体要求：（1）由键盘设定温度，设定范围为0～99℃，最小区分度为l ℃，标定温差＜1。
（2）温度低于设定温度值时加热，温度高于设定值时降温。
（3）实现容器中无水时报警,及溢流控制等。
（4）环境温度降低时(例如用电风扇降温)温度控制约静态误差＜1。
1.2 系统总体方案的选择（1）方案一 （如图1-1）此方案是传统的一位式模拟控制方案，选用模拟电路，用电位器设定给定值，反馈的温度值和设定值比较后，决定加热或不加热。
其特点是电路简单，易于实现，但是系统所得的结果精度不高并且调节动作频繁，系统静差大，不稳定。
系统受环境的影响大，不能实现复杂的控制算法，不能用数码管显示，不能用键盘设定。
图1-1 模拟电路一（2）方案二（如图1-2）此方案是传统的二位式模拟控制方案，其基本思想与方案一相同，但由于采用上下限比较电路，所以控制精度有所提高。
这种方法还是模拟控制方法，因此也不能实现复杂的控制算法使控制温度做的更高。
而且仍不能用数码管显示和键盘设定。
图1-2 模拟电路二（3）方案三（如图1-3）此方案采用AT89c51单片机系统来实现。
单片机软件编程灵活，自由度大，可用软件编程实现各种控制算法和逻辑控制【1】。
单片机系统可用数码管显示水温的实际值，能用键盘输入设定值等功能。
本方案选用了AT89c51芯片，不需要外扩展存储器，可使系统整体结构更为简单。
图1-3 温度控制系统框图方案论证方案一和方案二是传统的模拟控制方式，而模拟控制系统难以实现复杂控制规律，控制方案的修改也较麻烦。
基于单片机的水温控制器设计
基于单片机的水温控制器设计引言水温控制在很多领域中都具有重要的应用价值，例如温室、鱼缸、热水器等。
基于单片机的水温控制器能够自动调控水温，提高水温的稳定性和准确性。
本文将介绍如何设计一个基于单片机的水温控制器，以实现对水温的精确控制。
一、硬件设计1.单片机选择选择一个合适的单片机对于设计一个稳定可靠的水温控制器至关重要。
常用的单片机有STC89C52、AT89C52等。
在选择时应考虑单片机的性能、功耗、接口等因素。
2.温度传感器温度传感器用于检测水温，常用的有NTC热敏电阻和DS18B20数字温度传感器。
NTC热敏电阻价格便宜，但精度较低，DS18B20精度高，但价格相对较贵。
3.加热装置加热装置用于根据温度控制器的输出信号进行加热或制冷。
可以选择加热丝、加热管或半导体制冷片等。
4.驱动电路驱动电路用于将单片机的输出信号转换为合适的电流或电压，驱动加热装置。
可以选择晶体管或继电器等。
5.显示模块可以选择液晶显示屏或LED数码管等显示水温的数值。
二、软件设计1.初始化设置首先，对单片机进行初始化设置，包括引脚配置、定时器设置等。
然后，设置温度传感器和加热装置的引脚。
最后，设置温度范围，以便根据实际需求进行调整。
2.温度检测使用温度传感器检测水温，并将读取到的温度值转换为数字形式，以便进行比较和控制。
可以使用ADC（模拟-数字转换）模块转换模拟信号为数字信号。
3.控制算法本设计中可以采用PID控制算法进行水温控制。
PID（Proportional-Integral-Derivative）控制算法根据设定值和反馈值之间的差异来计算控制信号。
可以根据需求进行参数调整，以获得更好的控制效果。
4.显示和报警使用显示模块显示当前水温的数值，并在温度超出设定值时触发报警功能。
报警可以采用声音、灯光等形式。
5.控制输出根据PID算法计算出的控制信号，控制驱动电路，驱动加热装置或制冷装置，以实现水温的调节。
总结基于单片机的水温控制器能够实现对水温的精确控制。
基于单片机的水温恒温模糊控制系统设计
基于单片机的水温恒温模糊控制系统设计水温恒温在很多工业领域中都是非常重要的，比如在制造过程中需要严格控制水温以确保产品质量，或者在实验室中需要保持水温恒定以保证实验结果的准确性。
为了实现水温恒温，可以采用单片机控制系统进行模糊控制，以更好地调节水温并确保其恒定性。
一、系统设计1.系统组成该水温恒温模糊控制系统包括以下几个部分：1)传感器：用于实时监测水温，通常采用温度传感器来获取水温数据。
2)单片机：作为系统的核心控制部分，负责根据传感器采集的水温数据进行控制算法处理，并输出控制信号给执行器。
3)执行器：负责控制水温调节设备，比如加热器或制冷器，以使水温保持在设定的恒温值附近。
4)人机界面：用于设定水温的目标值、显示当前水温以及系统的工作状态等信息，通常采用液晶显示屏或LED灯来实现。
2.系统工作原理系统工作流程如下：1)单片机通过传感器获取实时水温数据，并与设定的恒温值进行比较。
2)根据实时水温和设定值之间的差异，单片机通过模糊控制算法计算出调节水温的控制信号。
3)控制信号送往执行器，执行器根据信号控制加热器或制冷器对水温进行调节。
4)单片机不断循环执行上述步骤，使水温保持在设定的恒温值附近。
二、模糊控制算法设计模糊控制算法是一种基于模糊逻辑进行推理和决策的控制方法，适用于非线性、不确定性系统的控制。
在水温恒温控制系统中，可以设计如下的模糊控制算法：1.模糊化：将实时水温和设定水温映射到模糊集合，通常包括“冷”、“适中”和“热”等。
2.模糊规则库：根据实际情况，设定一系列的模糊规则，描述实时水温和设定水温之间的关系。
3.模糊推理：通过模糊规则库，进行模糊推理，得到相应的控制信号。
4.解模糊化：将模糊推理的结果映射到实际的控制信号范围内，作为执行器的输入。
通过模糊控制算法设计，可以更加灵活地调节水温，适应各种复杂环境下的恒温控制需求。
三、系统实现在实际系统的实现中，首先需要选择合适的传感器，并设计好传感器的接口电路来获取水温数据。
“基于单片机STM32的锅炉水温控制系统的设计与实现”
在单 片机 作用 下 的工作 原理 。基 于单 片机 的温度 控制 系统设
计 不仅 大大 提升 了温度 测量 的准 确性 ，同时也使 得温 度采 样
的过程 可 以通过信 号过 滤 的形式 得 以呈 现 ，在通 过数 字滤 波 信 号 的传输 将最 终 的温度 指数展 示到 Ｌ Ｅ Ｄ 显 示屏 上 。这时 我 们 可 以对 比这一 时段 的温度值 与 之前设 定好 的温 度值 ，通 过 积 分分 离 的方式来 对其 中的偏差 进行 准确计 算 ，这就 得到 了 最终 的温 度输 出控制 值 。这一控 制量 的数 值还 可用 于对导 通 时 间的计 算方 面 ，通 过对 加热 功率 的核算 来实 现合理 调节 温
ＡＣ ＡＤＥ ＭＩ Ｃ Ｒ Ｅ Ｓ Ｅ ＡＲ Ｃ Ｈ 学术研 究
水温 “ 基于单片ｔ １ ［ Ｓ Ｔ Ｍ ３ ２ 的锅炉
控制系统的设计与实现＂
◆连 迅
摘 要 ：锅 炉是 一种 广泛应 用 于化 工、 冶金 、 医药等领 域 的重要 设备 ，锅 炉水 温的控 制 与调 节 对 于 确 保锅 炉 正常 工作有 着至 关重要 的意 义 。基 于单 片机 的 温度控 制 系统相较 于数 字调 节仪 表有 着更 高的 灵 活性和 稳定性 。本 文就基 于单片机Ｓ Ｔ Ｍ３ ２ 的锅 炉水温控 制 系统设计进 行 了细致分析 。 关键 词 ：单 片机 ；温度控 制 系统 ；原理 ； 系统设计
角 度分 析 ， 基 于单 片 机的 温度控 制 系统有 着更 强 的扩展性 ，
这对于生产效率而言也是极其重要的保障。
参考 文献
脚
［ １ ］ 刘攀 ， 俞 杰． 基 于 单 片机 的 温度 测 控 系统 Ｕ ］ ． 兰 州交 通 大 学学
基于单片机的水温控制系统毕业设计
基于单片机的水温控制系统毕业设计1. 简介本文将讨论基于单片机的水温控制系统的设计和实现。
水温控制系统是一种常见的自动化控制系统，用于监测和调节水温。
本项目旨在设计一个可靠、高效且易于使用的水温控制系统，以满足用户对水温的要求。
2. 功能需求2.1 温度检测水温控制系统需要能够准确地检测水的温度。
为此，我们将使用一个温度传感器来获取实时的水温数据。
传感器将与单片机连接，通过模拟输入引脚读取传感器输出的模拟信号。
2.2 温度显示为了方便用户了解当前水温情况，我们将在系统中添加一个液晶显示屏。
单片机将把读取到的温度数据转换为数字信号，并通过数字输出引脚发送给液晶显示屏进行显示。
2.3 温度调节根据用户设定的目标温度，系统需要能够自动调节水温。
我们将使用一个加热元件（例如电热棒）来提供加热功能。
单片机将根据当前水温与设定的目标温度之间的差异控制加热元件的开关。
2.4 温度保护为了避免水温过高引发安全问题，我们将在系统中添加一个温度保护功能。
当水温超过一定阈值时，单片机将自动关闭加热元件，并向用户发出警报。
3. 系统设计3.1 硬件设计系统的硬件设计包括以下组成部分：•单片机：选择一款适合的单片机，具有足够的输入输出引脚和计算能力。
•温度传感器：选择一款可靠、精确度高的温度传感器，例如DS18B20。
•液晶显示屏：选择一款适合的液晶显示屏，具有足够的显示区域和分辨率。
•加热元件：选择一款适合的加热元件，例如电热棒或电热器。
•警报器：选择一个适合的警报器，用于发出警报信号。
3.2 软件设计系统的软件设计包括以下几个方面：•温度检测：编写程序读取温度传感器输出的模拟信号，并进行模数转换得到实际温度值。
•温度显示：编写程序将实际温度值转换为数字信号，并通过数字输出引脚发送给液晶显示屏进行显示。
•温度调节：编写程序根据当前水温与设定的目标温度之间的差异控制加热元件的开关。
当差异过大时，开启加热元件；当差异较小或为负时，关闭加热元件。
基于51单片机的水温测控系统实验报告
摘要本次实验是软硬件相结合的实验，通过传感器得到的阻值与其它电阻，可以搭建一个电桥，将水温转化为电压，然后通过放大器将电压放大到所需要的值，将所得的电压送入单片机的AD转换电路，将模拟信号转换成数字信号，从而在单片机的液晶屏上显示当前的温度。
此烧水壶是可控制的，即设定温度，使水加热到设定温度且保温，此控制算法采用PID控制算法来控制继电器的通断，来保证水温恒定在设定温度处。
一、设计要求1.传感器：Pt100铂热电阻2.测量放大器：自己设计与搭建3.被控对象：400W电热杯，约0.5公斤自来水4.执行机构：12V驱动，5A负载能力的继电器5.控制系统：51单片机6.控制算法：PID7.温度范围：环境温度~100度8.测量误差1度，控制误差2度二、设计原理及方案1.热电阻传感器热电阻传感器是利用导体或半导体的电阻值随温度变化而变化的原进行测温的。
热电阻的工作原理：温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
2.实验原理框图3.测量放大器电路图说明：电位器R10用来调节偏置电压，而电位器R7则用来调节增益。
实验时，用R10来调节零点，用R7来调节满度。
该电路将0℃-100℃转换为0-5V 电压。
上述电路图采用仪表放大器，将铂热电阻两端的电压U2与电位器R10两端的电压U1差放大，放大器输出电压U0与电压差的关系为：)-)(2(1127248U U R RR R U o ⨯+=由铂热电阻阻值与水温的关系可知，铂热电阻的范围是ΩΩ140~100。
则100)10012(12-140)140(1212)-(100)10012(12-100)10012(1212⨯+⨯+≤≤⨯+⨯+K K U U K K 整理得：V U U 04.0)-(012≤≤而仪表放大器的输出电压为0~5V ，所以放大倍数大约为：5/0.04=125。
