YASKAWA安川G7变频器故障分析及解决

YASKAWA安川G7变频器故障分析及解决YASKAWA 安川G7变频器故障分析及解决日本安川公司G系列变频器广泛用于起重类控制系统中,并取得很多电气厂家和用户的好评,港迪公司在港口码头很多电控系统中都是选用了安川变频器,早期是G5,随着变频器的升级发展,现在很多变频器都是G7,而G5就已经停产退出市场,所以本文主要讲解的主要针对G7变频器,G5变频器可以依样作参考。
由于安川变频器的G7的量多,加上在长期的使用过程中难免会出现元件的老化,外围设备的安装出现接触不良,以及工作的外部环境的影响(包括温度、湿度、粉尘、震动、雷电),都会引起变频器报故障。
(本人服务于广东,广东夏季雷电多,所以深有感触,贼恨打雷)由于之前看过很多人写过类似的技术文档,曾经给本人工作带来便利,再次对前人表示衷心的感谢,但始终没见过一篇详细而系统性的文章,由于俺工作了也有段日子了,对安川也颇有熟悉了,所以在此很想写出一篇较详细的文档,以供广大的朋友们互相学习交流,希望对大家有所帮助,也希望大家对我不正确的地方给予批评改正;不完善的地方给予补充完善;不是最好的、最快捷方法的给予改进,真正达到互利互惠的目的,谢谢!(呵呵,先吹下水)话不多说,转入正题——一、常见故障篇(1)OC Over current 过电流描述:变频器的输出电流超过了过电流检出值。
常见原因:1、变频器输出侧发生短路,接地(电机烧毁,绝缘劣化,电缆破损而引起的接触,接地等)。
2、负载太大,加速时间太短。
(通常是见于调试加速过程中报,调长加速时间和检查L2-03)3、变频器输出侧电磁开关已动作。
4、电机短时堵转,如开闸制动器动作缓慢(有可能是制动器有问题,或是调试的程序有问题,制动器刹车皮摩擦,或是关闸时没有零速抱闸,没有零速抱闸通常都是参数或程序有问题)5、变频器的V/F特性设定偏高,请调整E1组参数。
6、闭环系统中,常见于编码器到PG卡之间的环节出现了问题(通常A+和B+接反了,会报PGO或OC,编码器打滑,或是PG卡坏了,要尽量避免编码器线受干扰),可以监视U1-05的参数是否均匀地变化,不能滞留或跳动,比较U1-02与U1-05之间的值是否接近一致。
安川L1000变频器调试指导说明

安川L1000变频器调试指导说明一.配线说明:编码器PG卡型号PG-B3用于异步电机,增量型,开路集电极型,和安川G7同,12V,0V,A,B,对应接口CN5-B,C。
编码器PG卡型号PG-某3用于同步电机,和安川676GL5-IP同,编码器为线驱动型,信号为A+,A-,B+,B-,Z+,Z-,电源为5V,IP为5V,IG 为0V。
注意有跳线,12V和5V用跳线选择,对应接口CN5-B,C。
可适配编码器海德汉1321及多摩川等。
PG卡型号PG-F3用于同步电机,海德汉公司的ENDAT2.1/01,ENDAT2.2/01,变频器上有三个插口,CN5-C,CN5-B,CN5-A,三个出口相同,如果只有一个PG卡,请插在最上面的CN5-C上。
可匹配海德汉1313和413编码器。
PG-E3用于海德汉ERN1387,5V,最大电流200毫安。
M1个M2接运行信号MA和MC接故障信号,SN是公共端,30KW以下无制动单元,37千瓦以上需要制动单元。
二.变频器参数说明环境设定参数:A1-00LCD操作器显示语言的选择0:英语7:汉语A1-01参数的访问级别0:可设定/监视A1-01,A1-04,也可监视U参数1:仅可设定/监视A2-01SA2-322:可设定/监视所有参数A1-02控制方式选择变频器的控制模式。
同步电动机选择70:无PG的V/f控制2:无PG的矢量控制3:带PG的矢量控制7:带PG的PM矢量A1-03初始化22202线制初始化应用参数:b1-01速度指令选择10操作器1控制回路端子b1-02运行指令选择10操作器1控制回路端子b1-03停止方式选择00减速停止1自由滑行停止b1-14相序选择0:标准1:进行相序调换(电机的旋转方向正转反转发生切换)调整参数:C1-01加速时间数字量2.5;模拟量0C1-02减速时间数字量2.5;模拟量0C2-01加速开始时的S字数字量2.0;模拟量0C2-02加速结束时的S字数字量0.8;模拟量0C2-03减速开始时的S字数字量0.8;模拟量0C2-04减速结束时的S字数字量1.0;模拟量0C2-05低于平层速度的S字特性时间数字量0.5;模拟量0C5-01ASR比例增益140(PM时设置为3)高速时的比例,大于C5-07的速度时有效C5-02ASR积分时间10.5(PM时设置为0.3)高速时的积分,大于C5-07的速度时有效C5-03ASR比例增益220(PM时设置为3)低速时的比例,小于C5-07,加速时有效C5-04ASR积分时间20.5低速时的积分,小于C5-07,加速时有效C5-06速度控制(ASR的一次延迟时间0.004异步;0.02同步C5-07ASR切换速度15C5-08速度控制(ASR)的积分上限400%C5-13ASR比例增益340(PM时设置为3)低速时的比例,小于C5-07减速时有效C5-14ASR积分时间30.5(PM时设置为0.3)低速时的积分,小于C5-07,减速时有效C5-19零伺服时的速度控制(ASR)的比例增益(P)5以0.01为单位设定磁极吸引,起动时所使用的ASR的P增益。
安川变频器 GA500 快速使用指南说明书

安川变频器GA500小型高功能型快速使用指南型号CIPR-GA50Bxxxxxxxx容量范围200V级(单相电源用)0.1~3.7kW200V级(三相电源用)0.1~22kW400V级(三相电源用)0.37~30kW为了安全地使用产品,请务必阅读本书。
另外,请妥善保管本书,同时务必将本书交到最终使用本产品的用户手中。
资料编号TOCP C71061754A2株式会社安川電機TOCP C71061754A安川变频器GA500快速使用指南目录1.普通信息 (6)2.安全注意事项 (6)与安全有关的标志 (6)安全注意事项 (6)关于保证 (7)免费保证期限 (7)有偿维修期限 (7)保证范围 (7)关于本产品的使用 (8)3.搬运与安装 (8)4.使用前确认事项 (8)型号的查阅方法 (9)额定输出电流 (10)5.操作器各部分的名称与功能介绍 (13)操作器的模式和菜单 (16)6.运行前的步骤 (17)7.安装 (17)确认安装方向和安装空间 (17)拆卸/安装前外罩 (19)拆卸前外罩 (19)安装前外罩 (19)8.接线 (20)标准连接图 (20)主回路端子排的接线步骤 (23)对主回路端子排接线 (23)主回路端子的功能 (26)电线的选择 (27)电线尺寸和紧固力矩 (28)电线尺寸和紧固力矩 (40)电机和主回路端子的连接 (52)控制回路端子的功能 (53)株式会社安川電機TOCP C71061754A安川变频器GA500快速使用指南3输入端子 (54)输出端子 (55)外部电源输入端子 (56)通信端子 (56)控制回路端子的排列 (56)控制回路端子的电线尺寸和紧固力矩 (57)控制回路端子排的接线 (58)控制回路端子排上各开关的排列 (61)输入输出信号的连接 (62)共发射极模式与共集电极模式的设定 (62)脉冲序列输出 (62)设定多功能模拟量输入端子A2的输入信号 (63)设定多功能模拟量输出端子AM的输出信号 (64)将MEMOBUS/Modbus通信的终端电阻为ON (65)9.启动 (66)通过通用设定模式设定 (66)设定、查看所需参数 (67)自动设定符合用途的参数(用途选择) (68)10.维护与检修 (68)11.参数和设定 (69)控制方式的选择 (69)重载额定(HD)与轻载额定(ND) (69)异步电机自学习 (70)参数概要 (71)12.故障诊断 (76)使用操作器将故障复位 (76)故障 (77)轻故障、警告 (92)参数设定出错 (101)自学习出错 (106)备份功能的动作模式显示和出错 (110)13.通用规格 (111)14.欧洲标准 (114)EU符合性声明 (116)低电压指令 (117)安装场所 (117)防止杂物进入 (117)接线 (117)电线尺寸和紧固力矩 (119)输入侧(一次侧)的保险丝连接 (131)直流电源输入时支持CE标准的条件 (132)EMC指令 (134)内置EMC噪音滤波器的变频器的安装方法 (134)安装外置EMC噪音滤波器 (140)DC电抗器的选择 (144)4株式会社安川電機TOCP C71061754A安川变频器GA500快速使用指南15.UL标准 (145)安装场所 (145)主回路端子的接线 (145)主回路端子排接线时的注意事项 (145)电线尺寸和紧固力矩 (147)为满足UL认证的分支回路保护 (160)控制回路端子的低电压接线 (162)电机的过载和过热保护 (163)E2-01:电机额定电流 (163)E5-03:电机额定电流 (164)E9-06:电机额定电流 (164)L1-01:电机保护功能选择 (164)L1-02:电机保护动作时间 (167)L1-03:oH3动作选择 (168)L1-04:oH3动作选择 (168)16.UL Standards (169)Area of Use (169)Wire the Main Circuit Terminal Block (169)Notes on Wiring the Main Circuit Terminal Block (169)Main Circuit Wire Gauges and Tightening Torques (171)Factory-Recommended Branch Circuit Protection for UL Listing (185)Low Voltage Wiring for Control Circuit Terminals (188)Drive Motor Overload and Overheat Protection (189)E2-01:Motor Rated Current(FLA) (189)E5-03:Motor Rated Current(FLA) (189)E9-06:Motor Rated Current(FLA) (190)L1-01:Motor Overload(oL1)Protection (190)L1-02:Motor Overload Protection Time (193)L1-03:Motor Thermistor oH Alarm Select (194)L1-04:Motor Thermistor oH Fault Select (195)17.对应中国RoHS指令 (195)本产品中含有有害物质的信息 (195)18.安全输入 (196)安全功能的规格 (196)注意事项 (197)安全功能的使用方法 (198)安全回路 (198)安全输入接点连接多台变频器 (199)通过安全输入决定变频器输出的有效/无效(Safe Torque Off) (201)安全监视输出功能和操作器显示 (201)安全功能的验证 (202)19.报废 (203)报废注意事项 (203)WEEE指令 (203)改版记录 (204)株式会社安川電機TOCP C71061754A安川变频器GA500快速使用指南51普通信息6株式会社安川電機TOCP C71061754A 安川变频器GA500快速使用指南本使用说明书并非技术手册的替代物。

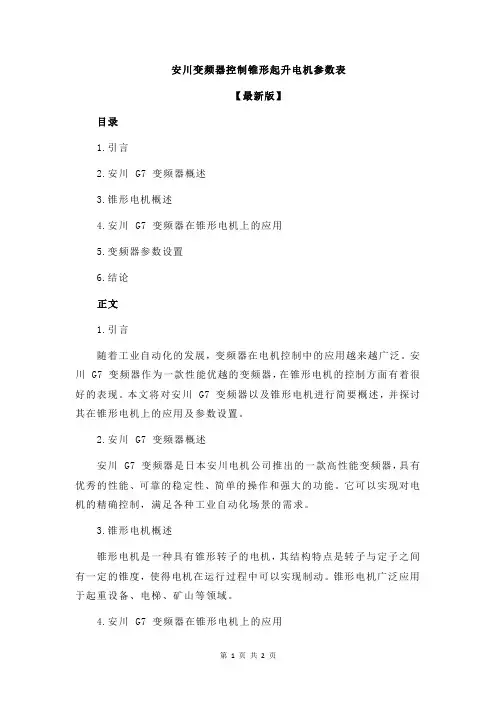

安川变频器控制锥形起升电机参数表
