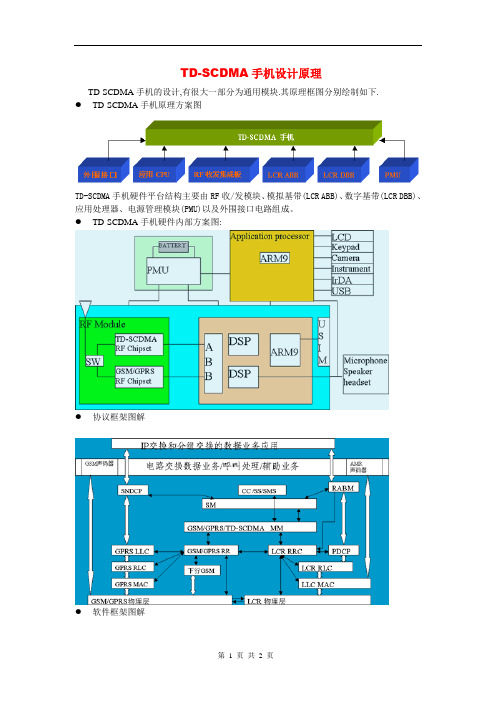

TD-SCDMA手机设计原理TD-SCDMA手机的设计,有很大一部分为通用模块.其原理框图分别绘制如下.●TD-SCDMA手机原理方案图TD-SCDMA手机硬件平台结构主要由RF收/发模块、模拟基带(LCR ABB)、数字基带(LCR DBB)、应用处理器、电源管理模块(PMU)以及外围接口电路组成。

●TD-SCDMA手机硬件内部方案图:●协议框架图解●软件框架图解●TD-SCDMA手机使用设计要求与规格根据目前的TD-SCDMA产业发展情况,TD-SCDMA手机需支持包括电信、承载、补充、多媒体、增值服务等业务。

码片速率:1.28Mcps工作频带:2010 –2025 MHz,1880 –1920 MHz 数据速率:DL:384kbits/s UL:64kbits/s●TD-SCDMA手机目前开发进展情况1、由于移动终端所具有的共性,很多功能是可以相互继承使用的2、 U-SIM通用软件的开发3、 U-SIM、SIM双模软件的开发4、通用下载软件的开发5、通用多口下载软件的开发6、通用生产诊断测试软件的开发7、 USAT(USIM APPLICATION TOOLKIT)软件的开发通用电话簿的开发9、短消息10、(TELESERVICE LAYER、管理、存储等)软件的开发11、通用WAP BROWSER I/F的开发;12、通用E-MAIL I/F的开发;13、通用视频播放软件的开发;14、通用照相、摄像模块的开发;15、TD-SCDMA的各种业务LAYER 3信令流程的整理;16、TD-SCDMA系统选择的分析整理;●TD-SCDMA手机芯片设计参与单位展讯、凯明、T3G等。

后续也许还要有多厂家加入。

●TD-SCDMA产业联盟手机厂家的组成高科、普天、波导、夏新、展讯、华立、大唐、联想、凯明、重邮、天碁、海信等共12家设备制造商。

TD-SCDMA资料

TD-SCDMA资料

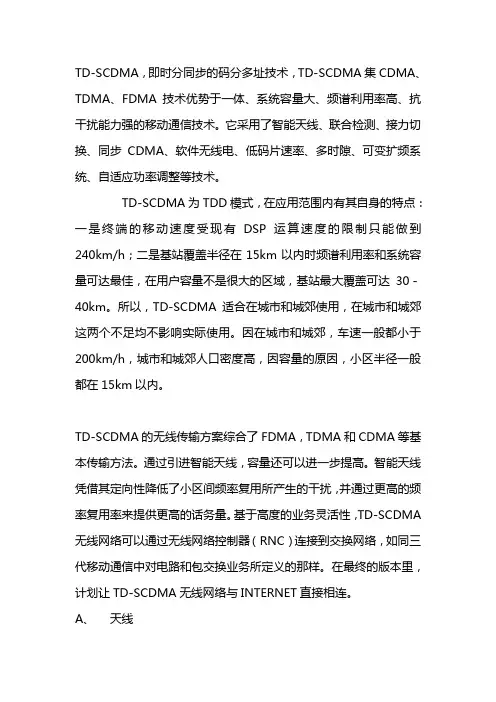

TD-SCDMA,即时分同步的码分多址技术,TD-SCDMA集CDMA、TDMA、FDMA技术优势于一体、系统容量大、频谱利用率高、抗干扰能力强的移动通信技术。

它采用了智能天线、联合检测、接力切换、同步CDMA、软件无线电、低码片速率、多时隙、可变扩频系统、自适应功率调整等技术。

TD-SCDMA为TDD模式,在应用范围内有其自身的特点:一是终端的移动速度受现有DSP运算速度的限制只能做到240km/h;二是基站覆盖半径在15km以内时频谱利用率和系统容量可达最佳,在用户容量不是很大的区域,基站最大覆盖可达30-40km。

所以,TD-SCDMA 适合在城市和城郊使用,在城市和城郊这两个不足均不影响实际使用。

因在城市和城郊,车速一般都小于200km/h,城市和城郊人口密度高,因容量的原因,小区半径一般都在15km以内。

TD-SCDMA的无线传输方案综合了FDMA,TDMA和CDMA等基本传输方法。

通过引进智能天线,容量还可以进一步提高。

智能天线凭借其定向性降低了小区间频率复用所产生的干扰,并通过更高的频率复用率来提供更高的话务量。

基于高度的业务灵活性,TD-SCDMA无线网络可以通过无线网络控制器(RNC)连接到交换网络,如同三代移动通信中对电路和包交换业务所定义的那样。

在最终的版本里,计划让TD-SCDMA无线网络与INTERNET直接相连。

A、天线B、RRUC、主设备D、GPSE、GPS天线、GPS浪涌保护器F、上跳线G、校准跳线H、光纤I、RRU电源线J、RRU电源浪涌保护器TDB18AE 基站主设备中包含外部接口单元(EIU)、中央控制单元(aCCU)、基带处理单元(aBBU),另外还包括背板(c-MBP 和c-EBP)、风扇控制单元(aC -FCU)、同步和环境监控单元(GEU)、E1 保护板(aC-EPB)、电源单元(PSU)中央控制单元中央控制单元由 aCCU 单板组成,主要功能如下:处理高层信令,实现 OM 功能,并对其他板卡进行管理;实现板卡的主备切换、保持、板在位检测、工作状态维护、复位、热插拔等功能,并且保证在主备切换过程保持参考时钟相位跳变在一定的范围内,不影响系统运行;参考时钟产生,接收 GEU 单板下发的PP1S 信号和TOD 消息作为参考,产生高频率准确度、高稳定度和低相位噪声的10MHz 参考时钟信号,作为基站主时钟和同步码流的参考时钟;同步信号产生和分配,TD-SCDMA 系统使用GPS 实现不同Node B 之间的同步,保证TDB18AE 基站同步、切换等功能的实现;完成 TDB18AE 基站各板卡工作状态、板卡温度监控等功能;提供基站内部各个板卡之间的交换硬件平台,并实现针对部分板卡的接口冗余备份功能;TDB18AE 产品说明书第 3 章系统结构3-73.4.2 外部接口单元外部接口单元由 EIU 组成,可选配置E1 板型或光口板型。

TDSCDMA原理学习知识汇总免分共享G

TDSCDMA原理学习知识汇总免分共享G

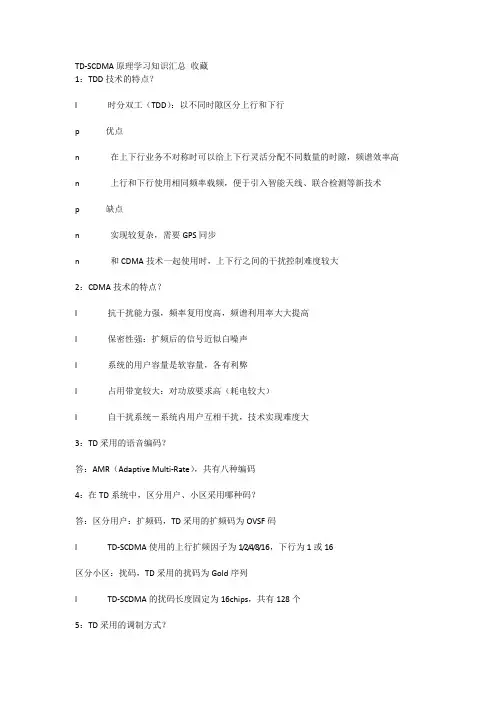

TD-SCDMA原理学习知识汇总收藏1:TDD技术的特点?l 时分双工(TDD):以不同时隙区分上行和下行p 优点n 在上下行业务不对称时可以给上下行灵活分配不同数量的时隙,频谱效率高n 上行和下行使用相同频率载频,便于引入智能天线、联合检测等新技术p 缺点n 实现较复杂,需要GPS同步n 和CDMA技术一起使用时,上下行之间的干扰控制难度较大2:CDMA技术的特点?l 抗干扰能力强,频率复用度高,频谱利用率大大提高l 保密性强:扩频后的信号近似白噪声l 系统的用户容量是软容量,各有利弊l 占用带宽较大:对功放要求高(耗电较大)l 自干扰系统-系统内用户互相干扰,技术实现难度大3:TD采用的语音编码?答:AMR(Adaptive Multi-Rate),共有八种编码4:在TD系统中,区分用户、小区采用哪种码?答:区分用户:扩频码,TD采用的扩频码为OVSF码l TD-SCDMA使用的上行扩频因子为1/2/4/8/16,下行为1或16区分小区:扰码,TD采用的扰码为Gold序列l TD-SCDMA的扰码长度固定为16chips,共有128个5:TD采用的调制方式?答:QPSK,16QAM(HSDPA)6:联合检测的作用?l 减少多径干扰和多址干扰,提高系统容量l 减少噪声上升,提高覆盖l 克服远近效应,降低对功率控制的要求7:智能天线的作用?l 对用户起到空间隔离、消除干扰的作用p 最大化对期望用户的能量p 最小化对其他用户的干扰l 阵列天线和赋型算法可以提供15dB以上的额外增益,从而:p 增加覆盖范围,改善建筑物中和高速运动时的信号接收质量p 提高信号接收质量,降低掉话率p 增加系统容量p 减少发射功率,延长移动台电池寿命8:TD常用术语:l Bit(比特):经过信源编码的,含有信息的数据l Symbol(符号):经过信道编码、交织后的数据l Chip(码片):经过最终扩频得到的数据l Chip Rate (cps):码片速率,CDMA系统的基础参数p TD-SCDMA系统码片速率为1.28Mcpsl Spreading Factor(SF,扩频因子):扩频码的长度p 符号速率×SF=码片速率9:TD系统的优势:l 频谱利用率高p 不需成对的频谱,能够满足未来扩展需求,为频谱分配带来极大的灵活性p 相对于FDD 运营商,TDD 运营商频谱获取成本低,同时在业务方面,提高语音和非对称数据应用的频谱效率l TD 系统分配非对称上下行传输,经济高效地支持互联网接入业务l 结合智能天线技术,可以提供快速精确定位业务(LCS)10:TD的特色业务分类?会话型业务:语音业务与可视电话后台类业务:数据下载、图铃下载、E-mail收发流媒体业务:手机电视、VOD、交通监控交互类业务:在线游戏、网页浏览、定位业务(LCS)11:联合检测的设计思想:l 对多个用户的信号的多径分量进行“联合”处理,充分利用用户信号的扩频码、幅度、定时、延迟等信息,大幅度降低多径和多址干扰采用联合检测的好处:l 减少多址干扰和多径干扰,提高系统容量l 减少噪声上升,提高覆盖l 克服CDMA特有的“远近效应”,降低对功率控制的要求12:智能天线的设计思想:l 没有智能天线的情况下,小区间用户干扰严重l 使用智能天线的情况下,小区间用户干扰得到极大改善采用智能天线的好处:见上面13:TD采用上行同步的原因:上行同步的基本概念l 所谓上行同步是指在同一小区中,使用同一时隙的不同位置的用户发送的上行信号同时到达基站接收天线,即同一时隙不同用户的信号到达基站接收天线时保持同步。

TD-SCDMA介绍

TD-SCDMA介绍TD-SCDMA特点浅析TD-SCDMA是3G标准的一种,是由中国大唐电信提出的一种3G空中接口的物理层标准。

TD-SCDMA的提出比其他标准较晚,这给其产品成熟性带来一定的挑战,但在另一方面,TD-SCDMA吸纳了九十年代以来移动通信领域最先进的技术,在一定程度上代表了技术的发展方向,具有前瞻性和强大的后发优势。

与其他3G标准相比,TD-SCDMA系统及其技术有着如下突出优势:频谱效率高TD-SCDMA系统综合采用了联合检测、智能天线和上行同步等先进技术,系统内的多址和多径干扰得到了极大缓解,从而有效地提高了频谱利用率,进而提高了整个系统的容量。

具体来讲,联合检测和上行同步可极大降低小区内的干扰,智能天线则可以有效抑制小区间及小区内的干扰。

另外,联合检测和智能天线对于缓解2G频段上更加明显的多径干扰也有极大作用。

所以,TD-SCDMA系统的这一特点决定了它将非常适合于在3G网络建设初期提供大容量的网络解决方案。

支持多载频对TD-SCDMA系统来说,其容量主要受限于码资源。

TD-SCDMA支持多载波,载频之间切换很容易实现。

因为TD-SCDMA是时分系统,手机可在控制信道时扫描其它频率,无需任何硬件轻松实现载波间切换,并能保证很高的成功率。

另外通过多载波可以消除导频污染以及突发导频,从而降低掉话率。

因为 TD系统可以将邻小区的导频安排在不同的载波上,从而降低导频污染。

大家都知道导频污染是CDMA系统最头疼的地方。

TD在这方面有独特优势。

另外TD在室内覆盖方面也有很大优势。

不存在呼吸效应及软切换用户数的增加使覆盖半径收缩的现象称之为呼吸效应。

CDMA系统是一个自干扰系统,当用户数显著增加时,用户产生的自干扰呈指数级增加,因此呼吸效应是一般CDMA系统的天生缺陷。

呼吸效应的另一个表现形式是每种业务用户数的变化都会导致所有业务的覆盖半径发生变化,这会给网络规划和网络优化带来很大的麻烦。

TD-SCDMA工作原理ppt课件


一、什么是无线资源管理?
无线资源管理就是对移动通信系 统中的有限无线资源进行分配和 管理,使系统性能和容量达到联 合最佳状态。
二、无线资源管理有何必要?
由于CDMA是统计时分复用资源,每个载波所 有的用户共享频率、时间和功率资源,因此, CDMA是一个干扰受限系统,它必须在有效的 无线资源管理和网络的优化规划等技术的配合 下,才能获得理想的频谱利用率。
务(如无线因特网) 系统成本低
灵活高效的频谱使用
每个载频带宽为1.6MHz(FDD模式为2*5MHz)
在相同的频带宽度内,可支持的载波数大大超过FDD模式
可单个频率使用
在频率资源紧张的国家和地区,频率可单个使用,频谱使用灵 活
因特网的应用导致上、下行数据业务流量的明显不同
对上行与下行进行无线资源的自适应分配是频谱利用率优化的 关键
TD-SCDMA 工作原理
第一章TD-SCDMA概述
一、什么是TD-SCDMA 二、TD-SCDMA的多址方式 三、为什么采用TD-SCDMA 四、 TD-SCDMA主要参数 五、 TD-SCDMA主要优势 六、 TD-SCDMA标准进展 七、中国3G频谱分配 八、产品演进方案
一、什么是TD-SCDMA
10M带宽频率,WCDMA可支持一个载波,TD-SCDMA 可支持六个载波。 TD-SCDMA在非对称设置下,其数据 传输的频谱利用率是WCDMA的2倍。
下行 64K 128K 384K
TD-SCDMA (3:3)
TD-SCDMA (1:5)18
30
15
6/12
12
6-7
灵活的上下行分层容量配 置
十、 TD-SCDMA系统动态信道分配 方案
四、TD-SCDMA系统特点

TD-SCDMA移动通信系统

学习目标:1、了解TD-SCDMA系统的主要特点2、了解TD-SCDMA空中接口协议结构3、熟悉TD-SCDMA逻辑信道、传输信道和物理信道相互间映射关系4、了解TD-SCDMA物理信道的功能、分层、帧结构和突发结构5、了解TD-SCDMA信道编码与复用、扩频、加扰及调制技术6、知道TD-SCDMA系统的码分配7、知道TD-SCDMA系统的基本物理过程8、知道TD-SCDMA系统采用的关键技术TD-SCDMA标准是中国信息产业部电信科学研究院在国家主管部门的支持下,根据多年的研究而提出的具有一定特色的第三代移动通信系统标准。

TD-SCDMA于2001年3月被第三代移动通信合作伙伴项目组织(3GPP)列为第三代移动通信采用的5种技术中的3大主流技术标准之一,与UMTS和IMT-2000的建议完全融合,其标准包含在3GPP的R4版本中,成为TD-SCDMA可完全商用版本的标准。

TD-SCDMA核心网与WCDMA核心网基本相同,所不同的地方在于无线接入网络部分。

TD-SCDMA的目标是要确立一个具有高频谱效率和高经济效益的先进的移动通信系统,与WCDMA和cdma2000标准比较,TD-SCDMA拥有独特的特点。

1.混合多址方式2.TDD双工方式3.TD-SCDMA的物理信道4.TD-SCDMA核心网络5.TD-SCDMA网络中的关键技术5.2 TD-SCDMA空中接口5.2.1 TD-SCDMA空中接口协议结构1 .TD-SCDMA 空中接口的协议结构2.TD-SCDMA系统信道介绍(1)逻辑信道逻辑信道是MAC 子层向RLC 子层提供的数据传输服务,表述承载的任务和类型。

逻辑信道根据不同数据传输业务定义逻辑信道的类型。

逻辑信道通常分为两大类:用来传输控制平面信息的控制信道和传输用户平面信息的业务信道。

(2)传输信道①公共传输信道广播信道(Broadcast Channel,BCH)寻呼信道(Paging Channel,PCH)前向接入信道(Forward Access Channel,FACH)随机接入信道(Random Access Channel,RACH)上行共享信道(Uplink Share Channel,USCH)下行共享信道(Downlink Share Channel,DSCH)高速下行共享信道(High Speed Downlink Share Channel,HS-DSCH)②专用传输信道仅有一类专用传输信道(Dedicated Channel,DCH),可用于上下行链路和特定UE之间的用户信息或控制信息的承载网络。

TD-SCDMA系统结构概述(含结构图)

TD-SCDMA系统结构概述
TD-SCDMA无线系统由若干个通过Iu接口连接到CN的无线网络子系统RNS组成。

其中一个RNS包含1个RNC和1个或多个Node B,而Node B通过Iub接口与RNC相连接。

在无线网络内部,RNC之间通过Iur接口进行信息交互,Iu和Iur接口是逻辑接口,Iur 接口可以是RNC之间的直接物理连接,也可以通过任何合适传输网络的虚拟连接来实现。

RNC主要负责接入网无线资源的管理,包括接纳控制、功率控制、负载控制、切换和分组调度等。

通过RRC协议执行的相应过程来完成这些功能。

Node B主要功能是进行空中接口的物理层处理,如信道交织和编码、速率匹配和扩频等。

同时它也执行无线资源管理部分的内环功控。

OMC-R作为TD-SCDMA 无线系统的操作维护中心,主要完成对RNS系统的网络设备RNC、Node B以及OMC-R自身的操作维护,提供包括配置维护管理、告警管理、性能管理、软件管理、日志管理、安全管理等功能。

在系统开通过程中能够对网络设备进行数据配置,在系统运行过程中能够监控网络的运行状况和质量,并提供系统软件和数据升级功能。

图TD-SCDMA系统结构。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

硬件设备认知
根据物理层系列协议25.221 ~ 225、25.945以及工程实际用的TD-SCDMA 通信系统构建了硬件研发平台。

该平台既能够实现与商用TD-SCDMA通信系统相同的语音通话、视频通话和高速下载等业务,还支持模块替换,对TD-SCDMA通信系统内的关键应用技术进行性能实测和分析。

本测试报告共分为系统指标、测试过程及结果两个部分。

一、TD-SCDMA系统硬件平台
在TD 实验室建设过程中,采用大唐移动TDR3000RNC、BBU EMB5116、RRU系统共同组成TD RNS 系统(TD无线侧系统),同时接入CN2000 小型核心网,共同组成完整的TD系统实训平台。

完成TD RNS 系统的安装与调试,TD 无线接口的测试与优化等试验。

2.1 TD-SCDMA系统网络结构
TD-SCDMA系统网络结构如图1所示:
图 1 TD-SCDMA系统平台的结构图
2.2网元设备介绍
2.2.1核心网CN2000
定义:将业务提供者与接入网,或者,将接入网与其他接入网连接在一起的
网络。

功能:提供用户连接、对用户的管理以及对业务完成承载,作为承载网络提供到外部网络的接口;涉及呼叫的接续、计费,移动性管理,补充业务实现,智能触发等方面主体支撑。

2.2.2无线网络控制器RNC
RNC(RNC,Radio Network Controller),即无线网络控制器是新兴3G网络的一个关键网元。

它是接入网的组成部分,用于提供移动性管理、呼叫处理、链接管理和切换机制。

2.2.2基带处理单元BBU
BBU(Building Base band Unite)室内基带处理单元。

完成Uu接口的基带处理功能(编码、复用、调制和扩频等)、RNC的Iub接口功能、信令处理、本地和远程操作维护功能,以及NodeB系统的工作状态监控和告警信息上报功能。

2.2.3射频拉远单元RRU
RRU(射频拉远模块)。

射频拉远单元(RRU)分为4个大模块:中频模块、收发信机模块、功放和滤波模块。

数字中频模块用于光传输的调制解调、数字上下变频、A/D转换等;收发信机模块完成中频信号到射频信号的变换;再经过功放和滤波模块,将射频信号通过天线口发射出去。

2.2.4全向天线
全向天线,即在水平方向图上表现为360°都均匀辐射,也就是平常所说的无方向性,在垂直方向图上表现为有一定宽度的波束,一般情况下波瓣宽度越小,增益越大。

2.2.5 OMCR
提供对无线设备管理维护工作,也可兼容提供其他OEM设备的管理维护工作,并向上
级网管提供接口。

负责对电信网络设备进行维护工作,提供人机接口,对电信网络设备进行配置、检查、控制、故障测试、诊断、升级、数据管理、操作权限检查,跟踪设备的运行状况,收集分析网络设备的运行数据等。

2.3 网元之间的接口
2.3.1 Uu接口:
Uu接口,通常称为空中接口,是UE与RAN之间的接口。

它主要由物理层(L1)、数据链路层(L2)、和网络层(L3)组成。

L1主要用于为高层业务提供传输的无线物理通道,该层由NodeB实现;L2 包括MAC(Medium Access Control)、RLC(Radio Link Control)、BMC(Broadcast/Multicast Control)和PDCP (Packet Data Convergence Protocol)四个子层;L3包括接入层中的RRC子层和非接入层的MM(Mobility Management,移动性管理)和CC(Call Control,呼叫控制)。

Uu口协议结构图
Uu接口从协议的角度可分为以下三个协议层:物理层(L1)、数据链路层(L2)和网络层(L3)。

L2层包括媒质接入控制(MAC)、无线链路控制(RLC)、分组数据聚合协议(PDCP)、广播/多播控制(BMC);L3层包括无线资源控制(RRC)、移动性管理(MM)、连接管理(CM)。

Uu接口信令流
2.3.2 Iub接口:
Iub接口是RNC和Node B之间的接口,管理Iub接口的传输资源、Node B 逻辑操作维护、传输操作维护信令、系统信息管理、专用信道控制、公共信道控制和定时以及同步管理。

Iub口协议结构图
Iub口的接口协议栈与其他接口协议栈的主要区别在于控制面信令承载以及传输网络控制面所用的信令承载采用了ATM的UNI信令,在这里Node B代表了ATM协议中的用户概念。

NBAP协议提供如下功能:
小区配置管理:允许CRNC管理在Node B中的小区配置信息。

公共传输信道管理:允许CRNC管理在Node B中的公共传输信道配置。

系统信息管理:允许CRNC调度在小区中广播的系统信息;
资源时间管理:允许Node B向CRNC通知该Node B中的资源状态。

配置稽核:允许CRNC和Node B核对和强制他们共有的无线资源具有同样的配置信息。

公共资源测量:CRNC触发Node B对公共无线资源进行测量,同时还允许Node B报告测量结果。

无线链路管理:允许CRNC在Node B中发起专用资源来管理无线链路。

无线链路监视:允许CRNC报告无线链路的失败和恢复状况。

专用资源测量:允许CRNC在Node B中发起专用资源的测量,同样还允许Node B报告所测量的结果。

物理信道共享管理:允许CRNC在Node B中管理属于共享信道的物理资源。

下行功率时隙校正:允许Node B根据UE侧的下行干扰电平对每一个时隙中的传输功率应用一个相应得偏移量来进行功率校正。

一般错误情况的报告:报告一般错误情况的功能。

信息交互:允许CRNC和Node B之间进行消息交互,同时允许Node B报告所请求的信息。

Iub接口信令流
2.3.3 Iu接口
Iu接口是CN和RNC之间的接口,连接到核心网电路交换(CS:Circuit Switching)域的Iu接口称为Iu-CS,连接到分组交换(PS: Packet Switching)域称为Iu-PS,连接到广播(BC: Broadcast)域称为Iu-BC。

1. Iu接口
(1)Iu-CS口
协议结构图
Iu-CS的控制面协议栈包括RANAP,它构筑在宽带七号信令或IP信令之上。

从3GPP Release5版本开始,传输网络层提供了两个选项—ATM和IP。

IP方式:Iu-CS的传输网络用户面各个协议层次依次为信令连接控制部分SCCP,消息传递部分第三级用户适配层M3UA,M3UA提供了SCCP到SCTP 的适配功能,流控制传输协议SCTP,SCTP是IETF制定的用于在IP网上传递
各种信令的协议栈,网际互联协议IP和数据链路层协议。

Iu-CS的传输网络控制面协议栈有两种选项,即基于ALCAP和非ALCAP。

非ALCAP不包括传输网络控制面,建立用户链路所需要的IP地址和UDP端口号等信息包含在RANAP的RAB指派消息中。

Iu-CS用户面协议栈各个层次依次为Iu用户面协议IUUP,实时传送协议RTP/实时传送控制协议RTCP,用户数据报协议UDP,网际互联协议IP和数据链路层协议。

数据流
(2)Iu-PS口
协议结构图
Iu-PS的接口协议与Iu-CS口的类似,它包括控制面和用户面两个面,物理层要求和Iu-CS相同。

IP方式:Iu-PS用户面协议栈包括一个透明的Iu 用户面协议IuUP以及GTP-U。

GTP-U提供了在IP地址上复用多个用户的隧道功能。

对于Iu-PS来说,它不包括传输网络控制面,建立GTP隧道所需的IP地址等信息包含在RANAP的RAB指派消息中。

数据流。
