二极管的工作原理和参数一、工作原理二极管是由一片P型半导体和一片N型半导体构成的，它们通过PN结相连接。
在PN结的连接处，P型半导体的空穴和N型半导体的电子发生复合，形成一个带有正电荷的区域，称为耗尽区。
当在二极管的两端施加正向电压时，正电压将使PN结的耗尽区变窄，电子和空穴可以穿过PN结，电流得以通过，此时二极管处于导通状态；而当施加反向电压时，反向电压将使PN结的耗尽区变宽，阻止电子和空穴的穿越，电流无法通过，此时二极管处于截止状态。
二、主要参数1. 正向电压：当二极管处于导通状态时，施加在二极管两端的电压称为正向电压。
正向电压的大小决定了二极管导通时的电流大小。
2. 反向电压：当二极管处于截止状态时，施加在二极管两端的电压称为反向电压。
反向电压的大小决定了二极管截断时的电流大小。
3. 饱和电流：在正向电压作用下，当二极管导通时的电流称为饱和电流。
饱和电流的大小与二极管的材料和结构有关。
4. 截断电压：在反向电压作用下，当二极管截断时的电压称为截断电压。
截断电压的大小与二极管的材料和结构有关。
5. 正向压降：在正向电压作用下，二极管两端产生的电压降称为正向压降。
正向压降的大小与二极管的材料和结构有关。
三、应用由于二极管具有单向导电性质，所以在电子电路中有着广泛的应用。
以下是二极管在电子电路中的几个常见应用场景：1. 整流器：二极管的单向导电特性使其成为整流电路的关键元件。
通过将交流电信号输入到二极管的正向电压端，就可以实现将交流信号转换为直流信号的功能。
2. 信号检测器：二极管可以用作信号检测器，将输入的模拟信号转换为数字信号。
当输入的模拟信号超过二极管的正向压降时，二极管导通，输出数字信号为高电平；当输入的模拟信号低于二极管的正向压降时，二极管截止，输出数字信号为低电平。
3. 稳压器：二极管可以用作稳压器，通过将二极管连接在电路中，可以在一定程度上稳定电压。
例如，Zener二极管可以在反向击穿状态下，将超过其额定电压的电压转化为稳定的输出电压。

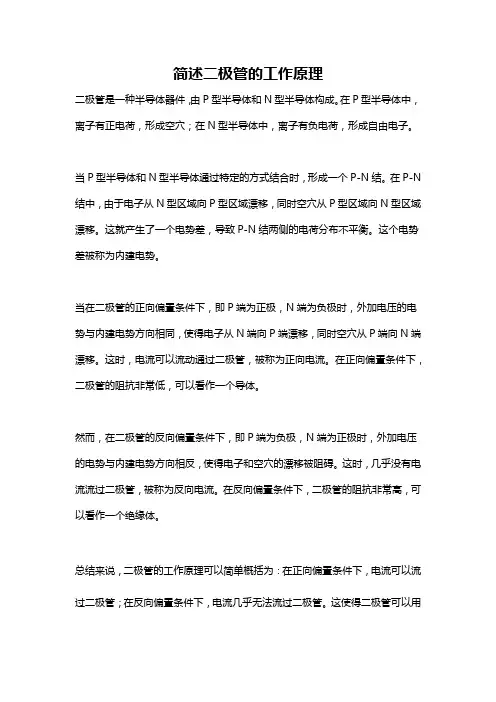

简述二极管的工作原理
简述二极管的工作原理
二极管是一种半导体器件，由P型半导体和N型半导体构成。
在P型半导体中，离子有正电荷，形成空穴；在N型半导体中，离子有负电荷，形成自由电子。
当P型半导体和N型半导体通过特定的方式结合时，形成一个P-N结。
在P-N 结中，由于电子从N型区域向P型区域漂移，同时空穴从P型区域向N型区域漂移。
这就产生了一个电势差，导致P-N结两侧的电荷分布不平衡。
这个电势差被称为内建电势。
当在二极管的正向偏置条件下，即P端为正极，N端为负极时，外加电压的电势与内建电势方向相同，使得电子从N端向P端漂移，同时空穴从P端向N端漂移。
这时，电流可以流动通过二极管，被称为正向电流。
在正向偏置条件下，二极管的阻抗非常低，可以看作一个导体。
然而，在二极管的反向偏置条件下，即P端为负极，N端为正极时，外加电压的电势与内建电势方向相反，使得电子和空穴的漂移被阻碍。
这时，几乎没有电流流过二极管，被称为反向电流。
在反向偏置条件下，二极管的阻抗非常高，可以看作一个绝缘体。
总结来说，二极管的工作原理可以简单概括为：在正向偏置条件下，电流可以流过二极管；在反向偏置条件下，电流几乎无法流过二极管。
这使得二极管可以用
来控制电流的方向和大小，具有整流、开关和调制等应用。
二极管的工作原理图解
二极管的工作原理图解
二极管是一种电子器件，具有两个电极，即（正）P端和（负）N端。
工作原理如下：
1. 构造方式：二极管由两种不同类型的半导体材料（N型和P 型）组成。
在P型半导体材料中，正向掺杂一些杂质，使之
成为P端；在N型半导体材料中，负向掺杂一些杂质，使之
成为N端。
2. 能带结构：在二极管中，P端的材料上边缘能带（价带）处
于低能量状态，而N端的材料上边缘能带处于高能量状态。
P
端与N端之间的交界处称为P-N结，形成了一个禁带。
3. 正向偏置：当给二极管的P端施加正电压，N端施加负电压时，电流只能从P端流入N端，这称为正向偏置。
在正向偏
置下，禁带变窄并允许电流流动。
4. 反向偏置：当给二极管的P端施加负电压，N端施加正电压时，电流几乎不会流过二极管，这称为反向偏置。
在反向偏置下，禁带变宽，电流流动极小。
5. 效应：正向偏置下，当电压施加到足够高时，电流呈指数形态增长。
当电压施加到饱和点后，电流将近似恒定。
反向偏置下，电压增大，电流基本不变直到达到临界击穿电压。
总之，二极管的主要作用是允许电流单向流动，这依赖于P-N 结内部电势能差异所产生的独特能带结构。
这使得二极管成为许多电子电路中重要的基础组件。
二极管PN结原理
二极管PN结原理二极管是一种半导体器件，由P型半导体和N型半导体通过PN结连接而成。
PN结是半导体器件中最基本的元件之一，具有重要的原理和应用。
二极管PN结的形成是通过掺杂方法实现的。
在掺杂过程中，将一种杂质掺入半导体材料，改变其导电性质。
对于P型半导体，掺入的杂质称为Akceptor杂质，如铝(Al)、硼(B)等，它们在晶格中取代原子，形成空缺能级。
当杂质原子与原晶格原子形成共价键，就会形成正“空穴”。
对于N型半导体，掺入的杂质称为Donor杂质，如磷(P)、砷(As)等，它们在晶格中取代原子，形成超额电子。
N型和P型半导体单独存在时，其自由电子和空穴的浓度几乎相等。
通过将N型和P型半导体相互连接，就可以形成PN结。
PN结具有一些重要的特性和原理。
首先，PN结具有单向导电性，即只有在正向电压作用下才能导通，而在反向偏置下不能导通。
当在二极管的P端施加了正电压，N区的电子会向P区电子流动，空穴会从P区腾出，这样就形成了电流通路，二极管处于导通状态，这种电流即正向电流。
而在反向电压作用下，由于PN结两端的连接方式，导致电子和空穴被阻挡，电流无法通过，二极管处于截止状态。
因此，PN结的单向导电性是由材料的禁带宽度和阻挡层形成的。
其次，PN结具有整流作用。
在正向电压作用下，二极管导通，电流可以从P区流向N区，形成正向电流。
而在反向电压作用下，二极管截止，电流无法通过，形成阻挡作用。
这种特性使得二极管可用于整流电路的设计。
此外，PN结还具有渡越电压的效应。
在正向偏置时，当跨越PN结施加的电压达到一定数值时，PN结突破电势垒，开始导通，此时的电压称为渡越电压或开启电压，一般为0.6-0.7V。
当正向偏置电压小于渡越电压时，二极管处于截止状态，没有电流流过。
而当正向偏置电压大于渡越电压时，二极管处于导通状态，电流开始流动。
在实际应用中，二极管有许多重要的应用。
最常见的应用是整流电路，用于将交流电转换为直流电。
二极管的原理和运用
二极管的原理和运用二极管是一种常见的电子元件，它具有单向导电性质，充当电流的整流器和开关等重要角色。
本文将从二极管的原理和运用两个方面来介绍。
一、二极管的原理二极管是由P型半导体和N型半导体组成的。
其中P型半导体中的电子浓度比空穴浓度高，而N型半导体中的空穴浓度比电子浓度高。
当P型半导体与N型半导体相接触时，形成PN结。
在PN结的两侧，会形成一个电势差，这被称为内建电势。
内建电势使得P区的空穴被吸引到N区，N区的电子被吸引到P区，形成空穴区和电子区。
在二极管的正向偏置下，即P区连接正极，N区连接负极时，空穴区的空穴会向N区扩散，电子区的电子会向P区扩散。
这样，P区的空穴和N区的电子会发生复合，形成正向电流。
而在二极管的反向偏置下，即P区连接负极，N区连接正极时，电子区的电子和空穴区的空穴会被内建电势吸引回去，形成反向电流。
由于二极管的P区和N区具有不同的导电特性，因此它可以将正向电流导通，而将反向电流截断，实现单向导电的功能。
二、二极管的运用1.整流器：由于二极管具有单向导电性质，所以可以将交流电转换为直流电。
当交流电通过二极管时，只有在正半周时才能导通，而在负半周时会截断，这样就实现了对电流的整流作用。
这种整流器广泛应用于电源适配器、电子设备等领域。
2.电压调节器：二极管可以通过调整其工作状态来实现对电压的调节。
通过串联或并联不同数量的二极管，可以改变二极管的电压降，从而实现对电路中电压的稳定调节。
电压调节器被广泛应用于电子设备、电源管理等领域。
3.信号检测：由于二极管只能单向导电，可以将其用作信号检测器。
当输入信号为正向偏置时，二极管导通，输出信号可以被检测到；当输入信号为反向偏置时，二极管截断，输出信号无法被检测到。
这种特性使二极管在通信系统和无线电接收器中起到重要作用。
4.发光二极管：发光二极管（LED）是一种特殊的二极管，它可以将电能转化为光能。
当电流通过LED时，二极管内的电子与空穴复合，产生光子，从而发出可见光。
二极管的作用和工作原理
二极管的作用和工作原理
二极管是一种电子器件，主要用于控制电流的流动方向。
它有两个电极，分别称为阳极和阴极。
二极管通过在结构中引入P
型半导体和N型半导体之间的P-N结，实现了一种非线性电性。
以下是二极管的工作原理以及其主要的作用。
工作原理：
二极管的工作原理基于PN结的特性。
当二极管的正极（阳极）接通正电压，并且负极（阴极）接通负电压时，二极管处于正向偏置状态。
在这种状态下，P型半导体中的空穴和N型半导体中的自由电子会相互扩散和重组，形成一个导电通道，电流能够通过二极管。
相反，当正极（阳极）接通负电压，并且负极（阴极）接通正电压时，二极管处于反向偏置状态。
在这种状态下，由于P
型半导体和N型半导体之间的势垒增加，电流几乎不能流过
二极管。
这时，二极管处于关断状态。
作用：
1. 整流器：二极管的主要作用之一是将交流信号转换为直流信号。
通过将交流电源连接到二极管的正向偏置端，只让正向电流通过，即可实现整流作用。
2. 保护电路：二极管还可以用于保护电路中防止电流逆向流动。
将二极管连接到电路中，能够防止电流在某些情况下逆向流动，从而保护其他电子器件。
3. 信号调制：二极管的非线性特性使其可以用于信号的调制。
例如，在无线电调制中，二极管通常被用于频率调制器和振荡器。
4. 光电转换：某些特殊的二极管，如光电二极管（光敏二极管），能够将光信号转换为电信号。
这在光通信和光电探测领域非常有用。
总之，二极管作为一种重要的电子器件，利用其特殊的结构和特性，实现了对电流的控制和转换，广泛应用于各种电子设备和电路中。
二极管的工作原理
二极管的工作原理一、引言二极管是一种最基本的电子元件，广泛应用于电子电路中。
了解二极管的工作原理对于理解电子电路的基本原理和设计具有重要意义。
本文将详细介绍二极管的工作原理，包括结构、特性以及工作过程。
二、二极管的结构二极管由两个半导体材料构成，通常为P型半导体和N型半导体。
P型半导体具有正电荷的多数载流子，而N型半导体具有负电荷的多数载流子。
这两种半导体材料通过PN结相连，形成二极管的结构。
三、二极管的特性1. 正向偏置特性当二极管的正极连接到正电压源，负极连接到负电压源时，二极管处于正向偏置状态。
在这种情况下，电流可以流过二极管，并且二极管具有低电阻。
正向偏置电压的大小决定了电流流过二极管的多少。
2. 反向偏置特性当二极管的正极连接到负电压源，负极连接到正电压源时，二极管处于反向偏置状态。
在这种情况下，电流不能流过二极管，并且二极管具有很高的电阻。
反向偏置电压的大小决定了二极管的击穿电压。
四、二极管的工作过程1. 正向工作当二极管处于正向偏置状态时，P型半导体的正电荷与N型半导体的负电荷相吸引，形成正向电场。
这个电场会妨碍电子从N型半导体流向P型半导体，但允许空穴从P型半导体流向N型半导体。
因此，在正向偏置状态下，电流主要由空穴构成，称为正向电流。
2. 反向工作当二极管处于反向偏置状态时，P型半导体的正电荷与N型半导体的负电荷相吸引，形成反向电场。
这个电场会妨碍电子从P型半导体流向N型半导体，同时也会妨碍空穴从N型半导体流向P型半导体。
因此，在反向偏置状态下，电流几乎不流动，称为反向电流。
3. 正向电压下的二极管特性曲线通过改变正向偏置电压，可以观察到二极管的特性曲线。
当正向电压较低时，电流较小，随着电压的增加，电流迅速增加。
当达到二极管的正向电压饱和点时，电流增加缓慢，此时二极管工作在饱和区。
4. 反向电压下的二极管特性曲线通过改变反向偏置电压，可以观察到二极管的特性曲线。
当反向电压较低时，反向电流非常小，几乎可以忽稍不计。
二极管的特点和原理
二极管的特点和原理
二极管是一种具有两个电极的电子器件，分别为正极（阳极）和负极（阴极）。
其特点和原理如下：
1. 有向导性：二极管只有在正向电压下才能通过电流，称为正向导通状态，而在反向电压下则无法通过电流，称为反向截止状态。
正向导通时，电流可以非常大；反向截止时，电流非常小，几乎等于零。
2. 正向压降：二极管在正向导通时，会有一个固定的正向电压降，一般为0.6-0.7伏特，在硅二极管中较常见。
3. 反向击穿：当施加超过二极管额定反向电压时，二极管会出现反向击穿现象，即电流急剧增大。
这时二极管可能会受损，因此在设计和使用中需要防止反向击穿发生。
4. 寿命长：二极管没有机械部件，寿命相对较长，可靠性较高。
二极管的导通与截止是由半导体材料的P-N结构决定的。
P-N结构指的是将掺有少量三价元素的P型半导体和掺有少量五价元素的N型半导体连接在一起。
P 区的材料中的空穴浓度较高，N区的材料中的电子浓度较高，P-N结处形成一个耗尽层。
当P端接正极，N端接负极时，由于正极的电压加在P区，负极的
电压加在N区，此时耗尽层宽度变窄，障壁消失，电子和空穴能够在P-N结处再结合，导致电流通过。
而当将正负极反转时，由于正极电压加在N区，负极电压加在P区，耗尽层宽度变宽，形成一个很大的势垒，阻止了电流通过，导致二极管截止。
