开关电源的尖峰吸收电路
反激开关电源尖峰产生原理
反激开关电源尖峰产生原理全文共四篇示例，供读者参考第一篇示例：反激开关电源是一种常见的电源设计方案，常用于电子设备中。
与传统的线性电源相比，反激开关电源具有效率高、体积小、重量轻等优点，因此在各种领域都得到了广泛的应用。
然而，在使用过程中，人们常常会遇到一个问题，即电源输出端会产生尖峰，这会对电子设备的正常工作造成影响。
那么，这些尖峰到底是怎么产生的呢？本文将详细介绍反激开关电源尖峰产生的原理。
首先，我们需要了解一下什么是反激开关电源。
反激开关电源是一种采用开关管工作的供电方案，通过不断地打开和关闭开关管，来调节输出电压的大小。
反激电源的工作原理是，在输出电压低时，开关管会打开，电源将能量储存在电感上；当输出电压高时，开关管关闭，电源释放储存的能量，从而实现稳定的输出电压。
然而，尽管反激开关电源具有很多优点，但在实际使用中，会出现输出端产生尖峰的情况。
这些尖峰的产生原理主要有以下几种：1. 开关管驱动异常：在反激开关电源中，开关管的工作是由控制芯片进行控制的。
如果控制芯片工作异常，可能会导致开关管的开关动作异常，出现开关不稳定、频率不准等情况，从而产生输出端尖峰。
2. 负载变化：当电源的负载突然变化时，例如电阻突然接入或断开，会引起输出端电流的瞬间变化，这种变化也会导致输出端产生尖峰。
3. 输出环路设计不合理：反激开关电源的输出端通常包括电感和电容，如果输出环路设计不合理，可能会导致电流和电压的波动，进而产生尖峰。
4. 瞬态响应问题：在电源被瞬间加载或卸载时，如果电源的控制回路响应不及时，可能会导致输出端产生尖峰。
针对反激开关电源输出端产生尖峰的问题，我们可以采取以下一些措施来避免或减轻尖峰的产生：1. 合理选择开关管和控制芯片：选择质量好、可靠性高的开关管和控制芯片，尽量避免因器件质量问题而引起的尖峰问题。
2. 合理设计输出环路：合理设计输出环路，确保电感和电容的选取合理，电源工作稳定。
3. 设计适当的瞬态响应控制：设计良好的控制回路，确保在瞬态加载或卸载情况下，电源能够快速响应，减轻尖峰。
开关电源浪涌吸收电路
开关电源浪涌吸收电路开关电源是现代电子设备中常用的电源供应方式之一，具有体积小、效率高、可靠性强等优点。
然而，开关电源在工作时会产生电压和电流的快速变化，这就会引起浪涌电压和浪涌电流，对电子设备造成损害。
为了保护电子设备免受浪涌电压和浪涌电流的侵害，需要采用浪涌吸收电路。
浪涌是瞬时的电压、电流和功率的突然上升或下降现象。
在电源开关、电源线路连接和电源负载的瞬态变化、电源开关的突然断开或闭合以及其他因素的影响下，都会产生浪涌电压和浪涌电流。
浪涌电压和浪涌电流对电子设备造成的损害有以下几方面：1. 频繁的浪涌电压和电流会导致电子元器件的过电压、过电流现象，使元器件的工作电压或电流超过其额定值，从而损坏元器件。
2. 浪涌电压和电流会导致电子设备内部的线路板、电容等元器件受到电磁干扰，从而影响设备的正常工作。
3. 浪涌电压和电流会产生热量，进而引起设备的温升过高，甚至导致设备的烧毁。
为了解决上述问题，需要在开关电源中引入浪涌吸收电路。
浪涌吸收电路通过引入吸收器件来吸收浪涌电压和浪涌电流，从而保护电子设备免受损害。
浪涌吸收电路的主要组成部分包括：1. 吸收器件：吸收器件是浪涌吸收电路中最核心的部分，常用的吸收器件包括二极管、金属氧化物压敏电阻（MOV）等。
这些吸收器件具有较高的电压容忍能力和快速响应的特点，能够迅速将浪涌电压和电流导向地线，从而保护电子设备。
2. 过滤器：过滤器用于滤除输入电源中的高频噪声和杂波，以减少浪涌电压和电流对设备的影响。
3. 保险丝：保险丝用于在电压和电流超过设定值时切断电路，以保护电子设备不受过载损坏。
浪涌吸收电路的工作原理是：当浪涌电压或电流超过设定值时，吸收器件会迅速导通，将浪涌能量引导到地线，从而保护电子设备。
当浪涌电压或电流恢复正常时，吸收器件会恢复到正常工作状态。
在设计浪涌吸收电路时，需要考虑以下几个因素：1. 吸收器件的选择：不同的电子设备对浪涌电压和电流的容忍能力不同，因此需要选择合适的吸收器件。
ATX开关电源原理图、维修讲解
一、概述ATX开关电源的要紧功能是向计算器系统提供所需的。
一样计算器电源所采纳的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再通太高频整流滤波变成低压直流电压的目的。
其外观图和内部结构实物图见图1和图2所示。
ATX的功率一样为250W～300W，通太高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。
为避免负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载爱惜电路。
二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制操纵电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与爱惜操纵电路。
参如实物绘出整机电路图，如图3所示。
1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源不管是不是开启，其辅助电源就会一直工作，直接为开关电源操纵电路提供工作电压。
如图4所示，交流电AC220V通过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，避免交流电突变刹时对电路造成不良阻碍。
TH1为负温度系数热敏电阻，起过流爱惜和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，避免交流电窜入后级直流电路造成高频辐射干扰。
R2和R3为隔离平稳电阻，在电路中对C5和C6起平均分派电压作用，且在关机后，与地形成回路，快速泄放C5、C6上贮存的电荷，从而幸免电击。
2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个专门大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18贮存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
开关电源rc吸收电路
开关电源rc吸收电路摘要：一、开关电源RC 吸收电路概述1.开关电源的工作原理2.RC 吸收电路的作用二、RC 吸收电路的组成及工作原理1.电容和电阻的特性2.RC 吸收电路的组成3.电路的工作原理三、RC 吸收电路在开关电源中的应用1.电压波动的抑制2.电磁干扰的减小3.开关电源的稳定性提高四、RC 吸收电路的设计与优化1.电容和电阻的选择2.电路参数的计算与分析3.优化方法与技巧正文：一、开关电源RC 吸收电路概述开关电源是一种利用现代电力电子技术，通过开关器件的开通和关断，实现输入电压和输出电压之间能量传递的电源。
然而，在开关电源的工作过程中，由于开关器件的开通和关断，会产生高频电流尖峰，这不仅会引起电磁干扰，还会导致输出电压的波动。
为了抑制这些不良影响，开关电源中通常会加入RC 吸收电路。
二、RC 吸收电路的组成及工作原理1.电容和电阻的特性RC 吸收电路主要由一个电容和一个电阻组成。
电容具有储存电能的特性，而电阻则限制电流的流动。
当开关器件开通时，电容开始充电；当开关器件关断时，电容通过电阻放电。
2.RC 吸收电路的组成RC 吸收电路通常由一个电容和一个电阻组成。
电容可以是单个电容，也可以是多个电容的串联或并联；电阻也可以是单个电阻，也可以是多个电阻的串联或并联。
电容和电阻的数值大小要根据实际应用场景进行选择。
3.电路的工作原理当开关电源的输出电压出现波动时，RC 吸收电路中的电容会储存一部分能量，然后在电阻的作用下释放，从而减小输出电压的波动。
同时，由于电容和电阻对电流的限制作用，可以有效地减小电磁干扰。
三、RC 吸收电路在开关电源中的应用1.电压波动的抑制开关电源的输出电压受到很多因素的影响，如输入电压的波动、负载的变动等，通过加入RC 吸收电路，可以有效地抑制这些因素引起的输出电压波动。
2.电磁干扰的减小开关电源的高频开关过程中会产生大量的高频电流尖峰，这些尖峰会产生很强的电磁干扰。

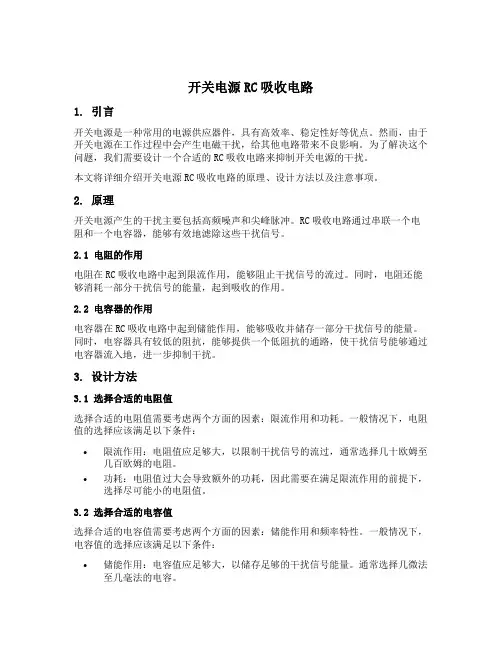

开关电源rc吸收电路
开关电源RC吸收电路1. 引言开关电源是一种常用的电源供应器件，具有高效率、稳定性好等优点。
然而，由于开关电源在工作过程中会产生电磁干扰，给其他电路带来不良影响。
为了解决这个问题，我们需要设计一个合适的RC吸收电路来抑制开关电源的干扰。
本文将详细介绍开关电源RC吸收电路的原理、设计方法以及注意事项。
2. 原理开关电源产生的干扰主要包括高频噪声和尖峰脉冲。
RC吸收电路通过串联一个电阻和一个电容器，能够有效地滤除这些干扰信号。
2.1 电阻的作用电阻在RC吸收电路中起到限流作用，能够阻止干扰信号的流过。
同时，电阻还能够消耗一部分干扰信号的能量，起到吸收的作用。
2.2 电容器的作用电容器在RC吸收电路中起到储能作用，能够吸收并储存一部分干扰信号的能量。
同时，电容器具有较低的阻抗，能够提供一个低阻抗的通路，使干扰信号能够通过电容器流入地，进一步抑制干扰。
3. 设计方法3.1 选择合适的电阻值选择合适的电阻值需要考虑两个方面的因素：限流作用和功耗。
一般情况下，电阻值的选择应该满足以下条件：•限流作用：电阻值应足够大，以限制干扰信号的流过，通常选择几十欧姆至几百欧姆的电阻。
•功耗：电阻值过大会导致额外的功耗，因此需要在满足限流作用的前提下，选择尽可能小的电阻值。
3.2 选择合适的电容值选择合适的电容值需要考虑两个方面的因素：储能作用和频率特性。
一般情况下，电容值的选择应该满足以下条件：•储能作用：电容值应足够大，以储存足够的干扰信号能量。
通常选择几微法至几毫法的电容。
•频率特性：电容器的频率特性对于滤波效果至关重要。
在选择电容值时，需要考虑干扰信号的频率范围，选择具有合适频率响应的电容器。
3.3 连接方式RC吸收电路的连接方式有两种常见的形式：串联和并联。
•串联连接方式：电阻和电容器依次串联连接，适用于较高频率的干扰信号抑制。
•并联连接方式：电阻和电容器同时与干扰信号相连，适用于较低频率的干扰信号抑制。
选择串联连接方式还是并联连接方式需要根据具体应用场景和干扰信号频率特性进行判断。
3844原边反馈开关电源尖峰吸收电阻发烫故障
3844原边反馈开关电源尖峰吸收电阻发烫故障《3844原边反馈开关电源尖峰吸收电阻发烫故障》今天，我们将深入探讨3844原边反馈开关电源尖峰吸收电阻发烫故障这一主题。
作为电子领域的新兴问题，该故障涉及到电源的稳定性和安全性，对于电子产品的设计和生产有着重要的影响。
在本文中，我们将从简到繁、由浅入深地探讨3844原边反馈开关电源尖峰吸收电阻发烫故障的成因、影响和解决方案，以便读者能更深入地理解这一问题。
1. 3844原边反馈开关电源尖峰吸收电阻发烫故障的成因尖峰吸收电阻在电源中扮演着重要的角色，用于吸收尖峰电压和限制过电压。
然而，由于一些因素，如电压波动、工作温度过高等，尖峰吸收电阻可能会出现过热而导致故障。
这种情况通常发生在3844原边反馈开关电源中，需要我们对其具体电路和工作原理有深入了解。
2. 3844原边反馈开关电源尖峰吸收电阻发烫故障的影响一旦尖峰吸收电阻发烫故障，可能导致电源的输出不稳定甚至无法正常工作，严重影响电子产品的使用和安全性。
过热的尖峰吸收电阻也可能对周围的元件和电路造成损坏，进一步加剧故障的严重程度。
3. 3844原边反馈开关电源尖峰吸收电阻发烫故障的解决方案针对3844原边反馈开关电源尖峰吸收电阻发烫故障，我们可以采取一些解决方案来避免和修复这一问题。
优化电源电路的设计和结构，增加对尖峰吸收电阻的散热措施，提高元件的质量和可靠性等。
我们还可以通过深入分析和测试，找出具体故障原因，从而有针对性地进行修复和改进。
总结回顾本文对3844原边反馈开关电源尖峰吸收电阻发烫故障进行了深入探讨，从成因、影响到解决方案，希望读者能够全面、深刻和灵活地理解这一问题。
对于电子领域的从业者来说，理解和解决这一问题将对电源产品的稳定性和安全性产生积极的影响。
个人观点和理解作为一名电子工程师，我深知3844原边反馈开关电源尖峰吸收电阻发烫故障对于电源产品的重要影响。
在实际工作中，我们需要不断深入学习和研究，以应对这一问题并不断提升产品的质量和可靠性。
开关电源RCD吸收电路解析
开关电源RCD吸收电路解析RCD电路在电源中能够较大程度的吸收电阻，从而起到降低损耗的作用。
但是开关电源当中的RCD吸收电路较为复杂，如果想要新手在短时间内掌握是比较困难的，所以本文就将对开关电源当中的RCD吸收设计进行讲解，希望能对大家有所帮助。
MOS电压尖峰的吸收电路有很多种，比如RCD，RDTVS，RCD TVS等，但常用的是前两者，所以本文将着重讲一下前面两种形式的参数设计。
即如下图形式：开始设计电路参数之前，我们先定义一下变量含义以便下面描述：Lr：初级漏感电感量：Vcmax、Vcmin、Vcavg、△Vc：RCD中C(如上图1种的C1)两端的峰值电压，谷底电压，平均电压，峰值电压和谷底电压的差值，(由定义有，△Vc=Vcmax-Vcmin：Vcavg=Vcmin △Vc/2)Vtvs：如上图2中的TVS的击穿电压。
f:开关电源的工作频率(已知)Ipk：变压器初级峰值电流(关于Ipk的确定，我们在设计变压器时已定下，当然也要在低压满载情况下实测，某些IC自带限流点则简单点)Vdsmax：主开关管MOS的最大额定电压。
Vor：次级反射到初级的反射电压。
有了以上变量定义，下面我们开始转入正题：1、测量主变压器的初级漏感电感量Lr这两种钳位电路均是为了吸收漏感的能量以降低主开关管的电压应力，既然是吸收漏感的能量，显然我们要知道变压器的漏感能量有多大。
然而，需要知道漏感能量有多大，需要知道漏感多大，因此第一步我们就要测量变压器的漏感Lr。
2、计算漏感能量EE=1/2*Lr*Ipk23、确定Vcmax或Vtvs一般我们至少要给MOS电压应力留有10%的裕量，保守情况留有20%的裕量，尤其是没有软启动切功率相对较大的电源里，这里我们取20%的裕量。
所以就有Vcmax(Vtvs)=80%*Vdsmax-√2*Vinmax。
4、确定△Vc，Vcavg，Vcmin(TVS方案无此步骤)RCD电路中C1两端电压是变化的，主开关关断时漏感能量迅速将其充电至Vcmax，然后通过R慢慢放电到Vcmin。
尖峰吸收电路
拓展 （6分钟）
开关管被击穿（主帅牺牲) ， 还有其它原因
还拓展呀， 也太玩人了 吧，猜一个？ 就是，机都 卡死了
散热片（贴身警卫HS）与开关管（主帅）接触 不良，热散不出去，时间长了会造成开关管 被击穿（主帅牺牲），更换即可。
你答对了？
3 学习反思：
就是，这样 学习容易， 往后我一定 好好学 以后可得记 住哦，主帅 牺牲，就是 贴身警卫或 尖刀队完了
是故障峰吸收电路(尖刀队）不能工作，电路产 生的瞬间高压（1000多伏）就无法消除，会 造成开关管被击穿（主帅牺牲），一般损坏 元件是电容（C），更换电容（C）即可。
你答对了？
游戏
（5分钟）
规则：
每个小组抽一签，抽到的字是一个“问”的小 组，需提一个有关这节课所学内容的问题，抽 到的字是一个“答”的小组，需回答另一小组 提出的问题。
计算机开关电源电路原理图
2 学习过程：
尖峰吸 收电路
开关电源电路分成6个小分队
探求新知
活动1：（5分钟）
说出尖峰吸收电路在电路板中的位置
在哪？在 哪呢？
你答对了？
活动2： （3分钟）
重温知识
R和C的名称分别叫什么
有答案？ 在哪？
百Hale Waihona Puke ？R是电阻C是电容
你答对了？
活动3： （6分钟）
开关管被击穿（主帅牺牲)， 分析判断出故障所在
尖峰吸收电路
（R-C电路）
潮阳职教 主讲：张健
2010/12/1
|
热身活动 （5分钟）
规则：
每个小组抽一签，抽到的字是一个“答” 的小组，需说出有关军队中的人员或分队称谓， 二个就行,答对奖一个红旗，多说多奖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要： 为了防止(是利用现代电力技术，管开通和关断的时间比率，维持稳定输出电压的一种电源，
开关电源一般由脉冲宽度调制（PWM）和构成)系统中的存在的分布与电容在蓄积电荷的影响下产生浪
涌电压与噪声。文中通过采用RC或LC吸收电路对二极管蓄积电荷产生的浪涌电压采用非晶和矩形磁
芯进行磁吸收， 从而解决了开关电源浪涌电流的产生以及抑制问题。
0 引言
开关电源的主元件大都有寄生电感与电容，寄生电容Cp一般都与或二极管并联， 而寄生电感L
通常与其串联。由于这些寄生电容与电感的作用， 开关元件在通断工作时， 往往会产生较大的电压
浪涌与电流浪涌。
开关的通断与二极管反向恢复时都要产生较大电流浪涌与电压浪涌。而抑制开关接通时电流浪涌
的最有效方法是采用零电压开关电路。另一方面， 开关断开的电压浪涌与二极管反向恢复的电压浪涌
可能会损坏半导体元件， 同时也是产生噪声的原因。为此， 开关断开时， 就需要采用吸收电路。二
极管反向恢复时， 电压浪涌产生机理与开关断开时相同， 因此， 这种吸收电路也适用于二极管电路。
本文介绍了RC、RCD、LC等吸收电路， 这些吸收电路的基本工作原理就是在开关断开时为开关提供旁
路， 以吸收蓄积在寄生电感中的能量， 并使开关电压被钳位， 从而抑制浪涌电流。
1 RC吸收电路
图1所示是一个RC吸收网络的电路图。它是Rs与电容Cs串联的一种电路， 同时与开关并联连
接的结构。若开关断开， 蓄积在寄生电感中的能量对开关的寄生电容充电的同时， 也会通过吸收电
阻对吸收电容充电。这样， 由于吸收电阻的作用， 其阻抗将变大， 那么， 吸收电容也就等效地增
加了开关的并联电容的容量， 从而抑制开关断开的电压浪涌。而在开关接通时， 吸收电容又通过开
关放电， 此时， 其放电电流将被吸收电阻所限制。
图1 RC吸收网络电路。
2 RCD吸收电路
本文给出的RCD吸收电路如图2所示， 它由电阻Rs、电容Cs和二极管VDs构成， 其中电阻Rs
也可以与二极管VDs并联连接。若开关断开， 蓄积在寄生电感中的能量将通过开关的寄生电容充电，
开关电压上升。其电压上升到吸收电容的电压时， 吸收二极管导通， 从而使开关电压被吸收二极管
所钳位(约为1 V左右)， 同时寄生电感中蓄积的能量也对吸收电容充电。开关接通期间，吸收电容则
通过电阻放电。
图2 RCD吸收网络。
采用RC和RCD吸收电路也可以对消磁， 而不必另设变压器绕组与二极管组成的去磁电路。变压
器的励磁能量都会在吸收电阻中消耗掉。RC与RCD吸收电路不仅可以消耗变压器漏感中蓄积的能量， 而
且也能消耗变压器励磁能量，因此， 这种方式同时降低了变换器的变换效率。
由于RCD吸收电路是通过二极管对开关电压钳位， 效果要比RC好， 同时， 它也可以采用较大
电阻， 但能量损耗也比RC小。
3 LC吸收电路（LC电路是由电容、电感、电阻等元件和电子器件组成的能够产生振荡电流或具有
滤波作用的电路，由电感L和C相连而成的LC电路是最简单的一种LC电路）
LC吸收电路如图3所示， 它由Ls、Cs、VDs1和VDs2构成。若开关断开， 蓄积在漏磁或励磁等
电感中的能量可通过VDs1经电容Cs放电， 使吸收电容Cs电压反向， 从而使变压器由电容电压消磁。
这期间， 输入电压与吸收电容的电压加到开关上的电压极性再次反向。一般情况下， LC吸收电路不
消耗能量。
图3 LC吸收网络。
4 结束语
要提高开关频率， 同时提高开关电源产品的质量， 电压浪涌与电流浪涌问题必须重点考虑。本
文是在分析了干扰产生机理以及经过大量实践的基础上， 提出了这种行之有效的抑制措施。因此， 要
解决好浪涌问题， 还要结合设计的实际，分析浪涌产生的机理， 结合实际来设计浪涌吸收电路， 以
使开关电源的浪涌干扰降到最低点。
