第三讲-电光调制器
电光调q原理
电光调q原理
电光调Q原理是一项基于量子力学原理的科技理论，它的主要应用领域是光电子学和通信技术。
该原理旨在通过改变光子的能量和动量来实现光信号的调制和解调。
电光调Q原理的核心是利用电场对光子的相位进行调制，从而实现光信号的调制。
具体来说，当光子经过电场时，它的相位会受到影响，从而改变它的能量和动量。
这种相位调制的方式可以通过电调Q 器实现。
电调Q器是一种电光调制器，它将电信号转换为光信号，并利用电场调制光子的相位。
电光调Q原理的另一个应用是光通信。
在光通信中，光信号通过光纤传输。
由于光纤的传输距离有限，因此需要对光信号进行调制来增强信号的传输距离。
电光调Q原理可以通过改变光子的相位来实现光信号的调制，从而增强光信号的传输距离。
总之，电光调Q原理是一种基于量子力学原理的科技理论，它的应用领域包括光电子学和通信技术。
它通过改变光子的能量和动量来实现光信号的调制和解调，具有很大的实用价值。
- 1 -。
光调制器的原理
光调制器的原理光调制器是一种通过对光信号进行调制和解调的光电子器件。
它可以实现光信号的调制、解调和传输，广泛应用于光通信、光传感和光学信号处理等领域。
光调制器的原理基于光电效应和电光效应。
光电效应是指当光照射到某些材料表面时，光子的能量被电子吸收后，电子会被激发到导带，形成电流。
电光效应是指当电场作用于某些材料时，会改变材料的折射率，从而改变光的传播速度和路径。
在光调制器中，通常使用半导体材料作为光电效应的工作介质。
半导体材料具有较高的光电转换效率和较小的电光响应时间，适合用于高速光通信系统中。
常见的半导体材料有硅(Si)、锗(Ge)和III-V 族化合物半导体如InP和GaAs等。
光调制器的工作原理可以分为直接调制和间接调制两种方式。
直接调制是指直接利用电流或电压对光源进行调制。
在直接调制光调制器中，光源通常是一种半导体激光器。
通过改变激光器中的注入电流或施加电压，可以改变激光器的输出功率或频率，从而实现光信号的调制。
直接调制具有调制速度快、功耗低的优点，但其调制深度有限，通常在10%左右。
间接调制是指利用光电效应和电光效应相结合的方式对光信号进行调制。
在间接调制光调制器中，光信号首先通过光栅或光波导结构进行调制，然后再通过外加电场进行解调。
光栅或光波导结构可以改变光信号的相位、频率或幅度，从而实现光信号的调制。
而外加电场则通过改变材料的折射率实现光信号的解调。
间接调制具有较高的调制深度和灵活性，但调制速度相对较低。
除了直接调制和间接调制外，还有一种常见的调制方式是利用马赫曾德干涉效应进行调制。
马赫曾德干涉调制器是一种基于光波的干涉原理的调制器。
它由两个光波导构成，其中一个光波导用于传输光信号，另一个光波导用于控制光信号的相位差。
通过改变控制光波导中的折射率或长度，可以改变光信号的干涉模式，从而实现光信号的调制。
光调制器的原理是基于光电效应和电光效应，通过对光信号的调制和解调实现光信号的传输和处理。
光调制器的基本原理和应用
光调制器的基本原理和应用1. 光调制器的定义光调制器是一种可以改变光信号的强度、相位或频率的器件，常用于光通信、光传感和光电子学等领域。
通过对光信号进行调制，可以实现光信号的传输、调制和控制。
2. 光调制器的基本原理光调制器的基本原理是利用物质对光的吸收、散射或干涉等特性来对光信号进行调制。
常见的光调制器包括电吸收调制器、电光调制器和光电导调制器等。
2.1 电吸收调制器电吸收调制器是利用半导体器件在电场作用下发生能带结构变化的原理来实现光信号的调制。
当施加电压时，电场会改变半导体的能带结构，进而改变其吸收光子的能力。
通过调节施加在电吸收调制器上的电压，可以实现对光信号的强度调制。
2.2 电光调制器电光调制器是利用光学非线性效应（如Pockels效应）来实现光信号的调制。
在电光调制器中，应用外加电压可以改变材料的介电常数，从而影响材料内部光的传播速度和折射率。
通过调节外加电压的大小，可以实现对光信号的相位调制。
2.3 光电导调制器光电导调制器是利用半导体材料的光电导效应来实现光信号的调制。
当光照射到半导体材料时，会产生光生电子和空穴，从而引起电导率的变化。
通过改变光照射强度或信号频率，可以实现对光信号的频率调制。
3. 光调制器的应用光调制器在现代光通信系统和光电子学中有着广泛的应用。
3.1 光通信在光通信系统中，光调制器用于调制光信号的强度或相位，实现数字信号的传输。
通过改变光信号的强度或相位，可以实现光纤传输中的调制、解调和编码等功能，提高光通信系统的传输速率和容量。
3.2 光传感光调制器在光传感领域中扮演着重要的角色。
通过对光信号的调制，可以实现对环境参数的测量和监测。
例如，利用光强度的调制可以实现光纤传感器的应变测量和温度测量。
3.3 光电子学光调制器在光电子学领域中也有诸多应用。
通过对光信号的调制，可以实现光电子器件的控制和操作，例如光开关、光调控器和光放大器等。
光调制器的高速性能和低功耗特点，使其在光电子学中具有广泛的应用前景。
光学实验二—_电光、声光和磁光调制实验指导书
电光调制实验一 实验原理电光调制实验仪作为高等院校新一代的物理实验仪器，在基础物理实验和相关专业的实验中用以研究电场和光场相互作用的物理过程，也适用于光通讯与光信息处理的实验研究。
电光调制器的调制信号频率可达 Hz 量级，因而在激光通讯、激光显示等领域中有广泛的应用。
（一）电光调制原理某些晶体在外加电场的作用下，其折射率随外加电场的改变而发生变化的现象称为电光效应，利用这一效应可以对透过介质的光束进行幅度,相位或频率的调制，构成电光调制器。
电光效应分为两种类型：（1）一级电光（泡克尔斯—Pockels ）效应，介质折射率变化正比于电场强度。
（2）二级电光（克尔—Kerr ）效应，介质折射率变化与电场强度的平方成正比。
本实验仪使用铌酸锂（LiNbO 3）晶体作电光介质，组成横向调制（外加电场与光传播方向垂直）的一级电光效应。
图1 横向电光效应示意图如图1所示，入射光方向平行于晶体光轴（Z 轴方向），在平行于X 轴的外加电场（E ）作用下，晶体的主轴X 轴和Y 轴绕Z 轴旋转45°，形成新的主轴X ’轴—Y ’轴（Z 轴不变），它们的感生折射率差为Δn ，并正比于所施加的电场强度E ：rE n n 30=∆式中r 为与晶体结构及温度有关的参量，称为电光系数。
n 0为晶体对寻常光的折射率。
当一束线偏振光从长度为l 、厚度为d 的晶体中出射时，由于晶体折射率10910~10１的差异而使光波经晶体后出射光的两振动分量会产生附加的相位差δ，它是外加电场E 的函数： U d l r n rE n nl ⎪⎭⎫ ⎝⎛==∆=3030222λπλπλπδ (1) 式中λ为入射光波的波长；同时为测量方便起见，电场强度用晶体两极面间的电压来表示，即U=Ed 。
当相差πδ=时，所加电压l d r n U U 302λπ== (2) πU 称为半波电压，它是一个可用以表征电光调制时电压对相差影响大小的重要物理量。

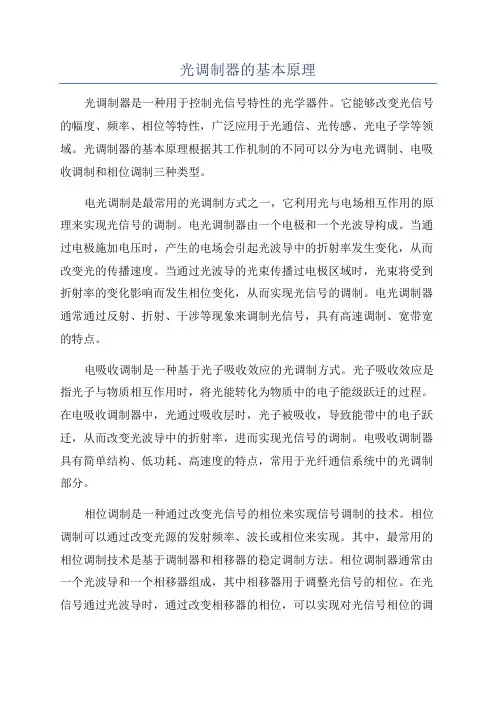

光调制器的基本原理
光调制器的基本原理光调制器是一种用于控制光信号特性的光学器件。
它能够改变光信号的幅度、频率、相位等特性，广泛应用于光通信、光传感、光电子学等领域。
光调制器的基本原理根据其工作机制的不同可以分为电光调制、电吸收调制和相位调制三种类型。
电光调制是最常用的光调制方式之一，它利用光与电场相互作用的原理来实现光信号的调制。
电光调制器由一个电极和一个光波导构成。
当通过电极施加电压时，产生的电场会引起光波导中的折射率发生变化，从而改变光的传播速度。
当通过光波导的光束传播过电极区域时，光束将受到折射率的变化影响而发生相位变化，从而实现光信号的调制。
电光调制器通常通过反射、折射、干涉等现象来调制光信号，具有高速调制、宽带宽的特点。
电吸收调制是一种基于光子吸收效应的光调制方式。
光子吸收效应是指光子与物质相互作用时，将光能转化为物质中的电子能级跃迁的过程。
在电吸收调制器中，光通过吸收层时，光子被吸收，导致能带中的电子跃迁，从而改变光波导中的折射率，进而实现光信号的调制。
电吸收调制器具有简单结构、低功耗、高速度的特点，常用于光纤通信系统中的光调制部分。
相位调制是一种通过改变光信号的相位来实现信号调制的技术。
相位调制可以通过改变光源的发射频率、波长或相位来实现。
其中，最常用的相位调制技术是基于调制器和相移器的稳定调制方法。
相位调制器通常由一个光波导和一个相移器组成，其中相移器用于调整光信号的相位。
在光信号通过光波导时，通过改变相移器的相位，可以实现对光信号相位的调制。
相位调制器具有高速调制、低功耗的特点，广泛应用于光通信系统和光传感领域。
总体上，光调制器的基本原理是通过改变光信号的特性，如幅度、频率或相位等，来实现光信号的调制。
不同类型的光调制器采用不同的工作原理，如电光调制器利用光与电场的相互作用，电吸收调制器利用光子吸收效应，相位调制器利用相位调制器和相移器等。
这些光调制器在光通信、光传感和光电子学等应用中起着重要的作用，为光学通信技术的发展提供了有力支持。

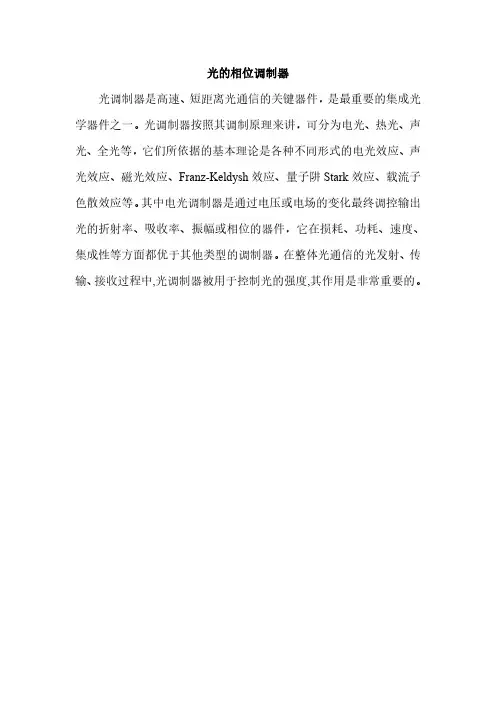

光的相位调制器
光的相位调制器
光调制器是高速、短距离光通信的关键器件，是最重要的集成光学器件之一。
光调制器按照其调制原理来讲，可分为电光、热光、声光、全光等，它们所依据的基本理论是各种不同形式的电光效应、声光效应、磁光效应、Franz-Keldysh效应、量子阱Stark效应、载流子色散效应等。
其中电光调制器是通过电压或电场的变化最终调控输出光的折射率、吸收率、振幅或相位的器件，它在损耗、功耗、速度、集成性等方面都优于其他类型的调制器。
在整体光通信的光发射、传输、接收过程中,光调制器被用于控制光的强度,其作用是非常重要的。
电光相位调制器偏置电压
电光相位调制器偏置电压
电光相位调制器是一种常用的光学调制器，用于光通信系统和光纤传感器，广泛应用于光通信、互联网、光纤传感、高速数据存储等领域。
其中偏置电压就是调节电光相位调制器的一项重要参数。
首先，了解电光相位调制器偏置电压的意义。
在电光相位调制器中，偏置电压也就是直流电压，指的是电光调制器的只有直流电压而没有光信号时的状态。
偏置电压的大小会对电光调制器进行相位调制时的工作点产生影响。
因此，选择正确的偏置电压可以提高电光调制器的调制性能。
其次，了解如何设置偏置电压。
在设置偏置电压时，需要进行以下步骤。
首先，将电光相位调制器连接到电路中。
然后，调整电光相位调制器的直流电压，即偏置电压，使其工作在所需的工作点，以便更好地调制光信号。
此时，需要根据不同的电光相位调制器的特性来进行实验，可以使用示波器来监控输出光信号的幅度和相位，以确定最佳的偏置电压。
最后，注意偏置电压的稳定性。
电光调制器的偏置电压必须始终保持稳定不变，这对于获得可靠的光信号和准确的性能非常重要。
在电路中加入稳压电源和偏压控制器可以帮助保持偏置电压恒定。
综上所述，偏置电压对电光相位调制器的性能影响很大，因此必须正确设置。
在设置偏置电压时，需要注重偏置电压的稳定性，以保证输出的光信号稳定准确。
掌握这些步骤，可以帮助工程师有效调节电光相位调制器的偏置电压，从而提高其性能。
光电子技术(第5版)第三章 光束的调制和扫描
I o [( E y )o ( E ) ]
(e
1)(ei 1) 2 A2 sin 2
2
2
*
y o
调制器的透过率：
T
Io
2 V
sin 2
sin
Ii
2
2 V
3.2.1 电光强度调制
1、纵向电光调制器及其工作原理
光电子技术（第5版）
第三章
本章内容
3.1 光束调制原理
3.2 电光调制
3.3 声光调制
3.4 磁光调制
3.5 直接调制
3.6 光束扫描技术
3.7 空间光调制器
3.1 光束调制原理
1. 1875年，英国Kerr发现电光效应Kerr效应，Kerr
盒是可做成电光调制器；
2. 用KDP（磷酸二氢钾）晶体在电场作用双折射效
I (t )
[1 m p cos m t ]cos 2 (c t c )
2
强度调制波的频谱可用角度调制的类似方法求得，其
结果与调幅波略有不同，其频谱分布除了载频及对称分
布的两边频之外，还有低频m和直流分量。
振幅、频率、相位、强度调制方式所得到的调制波都是
一种连续振荡波，统称为模拟调制。
变化，成为已调脉冲序列。然后再用这已调电脉冲序
列对光载波进行强度调制，就可以得到相应变化的光
脉冲序列。
3.1.4 脉冲调制
脉冲调制有脉冲幅度调制、
脉冲宽度调制、脉冲频率调制
和脉冲位置调制等。
脉位调制：每个脉冲的位置与未
调制时的位置有一个与调制信号
成比例的位移，得到相应的光脉
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章电光调制器内容•电光调制的基本原理•铌酸锂（LiNbO3）电光调制器•半导体电吸收调制器（EAM）电光调制电光调制：将电信息加载到光载波上，使光参量随着电参量的改变而改变。
光波作为信息的载波。
强度调制的方式作为信息载体的光载波是一种电磁场：()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数，均可进行调制。
在模拟信号的调制中称为AM 、FM 和PM ；在数字信号的调制中称为ASK 、FSK 和PSK 。
调制器：将连续的光波转换为光信号，使光信号随电信号的变化而变化。
性能优良的调制器必须具备：高消光比、大带宽、低啁啾、低的偏置电压。
电光调制的主要方式直接调制：电信号直接改变半导体激光器的偏置电流，使输出激光强度随电信号而改变。
优点：采用单一器件成本低廉附件损耗小缺点：调制频率受限，与激光器弛豫振荡有关产生强的频率啁啾，限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制：调制信号作用于激光器外的调制器上，产生电光、热光或声光等物理效应，从而使通过调制器的激光束的光参量随信号而改变。
优点：不干扰激光器工作，波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点：额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有：电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播－电光效应在光与物质相互作用中，电场强度（E）与电极化矢量（P）的关系。
在各向同性的介质中，P与E同向：在各向异性的介质中，P与E一般不同向：光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应泡克耳斯效应（Pockels effect）：某些各向同性的透明物质在电场作用下显示出光学各向异性，物质的折射率因外加电场而发生变化的现象为电光效应。
折射率与所加电场强度的一次方成正比改变的为Pockels效应或线性电光效应，1893年由德国物理学家泡克耳斯发现。
光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应光在晶体中的传播－电光效应电光系数•当外加直流电场时，晶体折射率的改变可表示为：•18个矩阵元描述了晶体的电光特性•仅有少数的矩阵元不为零，取决于晶体点群的对称性•对于GaAs和InP，属于43m点群，仅需要参数r41就可描述电光特性•对于LiNbO3晶体，需用3个参量来进行描述。
LiNbO 3晶体特性•主要参数–高的电光参数–在光通信窗口，高的透明特性–高T C–机械与化学的稳定性–加工的兼容性•LiNbO 3和GaAs的矩阵元：•非零矩阵元的数值与光波长密切相关•对GaAs波长为900nm 时，r41=1.1pm/V，波长接近1300nm ，增加至1.43pm/V。
•对InP波长为1060nm 时，r41=1.45pm/V，波长接近1300nm ，降低至1. 3pm/V。
电光系数•LiNbO3光波导通常用来制作调制器•LiNbO3的电光响应受四个参数所支配•在1500nm处，•电场的作用沿着晶轴Z向，应选择r 33•折射率沿着Z轴的变化为：•当•当调制器的长度为L时，光相位变化为：•采用Mach－Zehnder结构，将相位调制转化为幅度调制。
电光波导调制器•相位调制器：合适长度的单一光波导•幅度调制器：双波导的MZ 结构•重要的设计参数V π：产生π相移的作用电压•由折射率变化决定电极间隔•Г为光场与电场的重叠因子，一般取0.5LiNbO 3调制器•对于3dB 耦合器，传输的光功率可表示为：•是由直流偏置，产生的相移•常数K 表示调制效率•当时，可实现接近的线性响应：•调制器的插入损耗与消光比定义为：•目前LiNbO3调制器的消光比可达20dB ，插入损耗小于5dB 。
幅度调制器的时域响应•AM 调制器会产生频率啁啾•对于平衡型MZ 干涉仪，光场的传输可表示为：•和是两臂上电压引起的相移。
•当时，•当时，调制器的输出是啁啾的。
•当时，调制是无啁啾的。
•同时，π相移发生在半波电压处。
•这种调制器可称之为推挽式调制器。
调制器导致的频率啁啾•如图为X －切向、Z －切向的LiNbO3调制器。
•在X －切向的设计中，边电极是接地的。
•如果其中一臂的折射率增加，另一臂的折射率减少。
调制器的设计•LiNbO3调制器可工作在高于10Gb/s 的速率下，RF 的传输将设计成共面波导。
•这种调制器是指行波调制器。
•MZ 的输入、输出端与光纤的尾纤相耦合，构成全光纤器件。
调制器的设计•调制器的设计需要优化几个关键的参数。
•LiNbO 3的折射率在光频处为2.2，但在微波频率处就增加到6。
•需要SiO2的缓冲层减少光波与微波间的速度失配。
•商用化的调制器是十分紧凑的，宽1.5cm ，长12cm ；调制输率为10Gb/s 时，偏置电压<5V 。
•2000年后，就有速率>40Gb/s 的调制器，偏置电压为>10V 。
调制器的设计封装后的LiNbO3 调制器模块典型的NRZ信号调制典型的RZ信号调制系统对调制器的要求•DWDM 要求多种多样的数据编码格式和调制技术•Pockels 效应: Δn =−12n 3rE n = 折射率= 2.2r 33= 电光系数=30.10-12 Vm -1E = 作用电场= 作用电压/ 有效的电极间隔在高速率数字调制系统中，需要用到不止一对电极电极的放置很关键选择晶体主轴是关键与光的偏振方向密切相关LiNbO 3Substrate与电极结构相匹配的行波阻抗层光波导Mach-Zehnder干涉仪LiNbO 3电光调制器小结LiNbO 3电光调制器小结From WOOTEN et al :IEEE J.Selected Topics inQuantum Electron.,6,1,2000Mach-Zehnder 强度调制器的关键参数：•插入损耗: 光的模场分布是关键，对波导优化设计以实现和电场的最佳交叠。
•偏振相关性: 入射的光纤要采用保偏光纤•切换电压: 与调制器长度、电场与光场的交叠程度有关•调制器的速度: 受限于光波与微波的速度失配。
厚(>10µm) 电极可减少速度失配。
•啁啾: 来自于干涉仪两臂不平衡的光场与电场作用. 有些结构设计成电场与光场分别进入两臂。
•直流偏移: 需要对直流的反馈控制。
•相位调制器：采用单一直波导。
•定向耦合器：采用两个平行光波导应用于2×2快速（ns级）空间光交换•对称注入的定向耦合器结构可增强线性调制范围•偏振调制器：利用各向异性的电光效应(r 52)•很高的频率的带通调制器：利用相位反转或谐振腔电极应用于光信号的微波传输LiNbO 3电光调制器小结可选择的调制器结构：电吸收效应effects）：在体材料•弗朗兹-凯尔迪什效应（Franz-Keldysh effects中，外电场使能带倾斜，当外电场很强时，价带电子通过隧穿跃迁到导带的几率大大增加，有效带隙减少，使得吸收边红移。
•在吸收系数的后沿，呈指数衰减，减少了带隙。
•陡峭的吸收边沿，变得更加缓变。
•对于较薄的光波导，量子阱效应十分重要。
•在低于带隙的光谱范围内，激子效应占主导地位。
•量子限制的Stark 效应：在作用电场下，吸收谱将发生变化。
•调制器利用的半导体材料，其带隙稍大于需调制的光波的光子能量。
光波导中的电吸收效应电吸收调制器•基本的设计与半导体激光器的结构相似。
•量子的带隙大于调制光波的光子能量。
•在无电偏置的情况下光场透明传输。
•在有电压偏置的情况下，信号光场被吸收而损耗掉。
•在反偏电压为2－3V时，调制速率可达40Gb/s，消光比>15dB.电吸收调制器（EAM）的优点•零偏置电压（直流偏置）•低的驱动电压（交流峰值）•低/负的啁啾•高速率•可与DFB激光器进行集成电吸收调制器的基本结构•光波导类型被普遍采用。
•横向传输类型不会产生足够高的消光比。
Franz-Keldysh效应在体材料中，外电场使能带倾斜，当外电场很强时，价带电子通过隧穿跃迁到导带的几率大大增加，有效带隙减少，使得吸收边红移。
Franz－Keldysh效应的特点：属于带间跃迁，加上材料抛物线型能态密度，使得体材料调制器具有吸收系数、折射率随电压变化缓慢、调制电压高、消光比低等缺点。
量子限制的Stark 效应在量子阱生长方向的电场作用下，电子、空穴的波函数向相反的方向移动，对应激子吸收峰的光子能量向低能的方向移动，即“红移”，同时激子束缚能下降，吸收谱中激子吸收峰值下降、吸收谱线展宽。
QCSE的特点：由于量子阱的束缚，电子和空穴需要相对更长时间才能通过隧道穿透效应从量子阱中逸出；量子阱层的厚度很小，使得束缚在其中的电子与空穴之间的库仑作用非常明显；激子共振可以存在于很大的外电场下，而不被离子化，改善了半导体电吸收调制器的性能。
电吸收调制器的设计•工作原理•消光比•插入损耗•调制效率•频率啁啾与优化•集成与封装基于量子限制的Stark 的EMA•平行于量子阱生长方向施加电压, 吸收系数将在合适的波长下发生急剧的变化。
消光比•消光比直接影响系统的误码率（BER）。
•增加调制器的长度，可提高消光比。
•但是光的传输损耗也将会增加。
[]L V R dB R e e V V P V P R off on off on L V L off out on out off on )0()(343.4)log(10)()()0(//)()0(/αααα−⋅======−−插入损耗•吸收损耗–调制器越长，附加损耗越大.–需与消光比这种考虑•与单模光纤的耦合损耗–采用波导耦合器可减少耦合损耗–最低可降至1 dB–典型的损耗数值为：5-6 dBL inout in e P V P P )0(1)0(Loss α−−==−=调制效率•调制效率可量化成需要多少的电压来调制光信号•小的失谐可增加调制效率。
然而，同时也增加了附加损耗。
[]FV L V V R offon ΔΔ=Δ−=Δααα343.4)0()(343.4/时域响应•如图，在三种不同波长下，透射率与调制器电压的关系。
