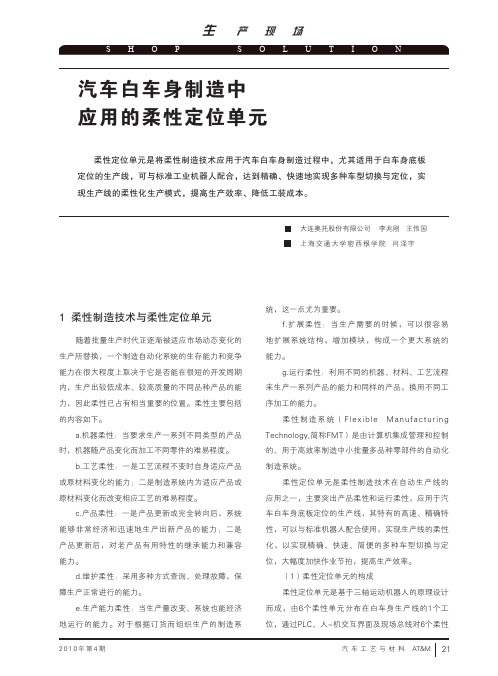

汽车白车身制造中应用的柔性定位单元柔性定位单元是将柔性制造技术应用于汽车白车身制造过程中，尤其适用于白车身底板定位的生产线，可与标准工业机器人配合，达到精确、快速地实现多种车型切换与定位，实现生产线的柔性化生产模式，提高生产效率、降低工装成本。
大连奥托股份有限公司 李兆刚 王伟国上海交通大学密西根学院 闫泽宇1 柔性制造技术与柔性定位单元随着批量生产时代正逐渐被适应市场动态变化的生产所替换，一个制造自动化系统的生存能力和竞争能力在很大程度上取决于它是否能在很短的开发周期内，生产出较低成本、较高质量的不同品种产品的能力，因此柔性已占有相当重要的位置。
柔性主要包括的内容如下。
a.机器柔性：当要求生产一系列不同类型的产品时，机器随产品变化而加工不同零件的难易程度。
b.工艺柔性：一是工艺流程不变时自身适应产品或原材料变化的能力；二是制造系统内为适应产品或原材料变化而改变相应工艺的难易程度。
c.产品柔性：一是产品更新或完全转向后，系统能够非常经济和迅速地生产出新产品的能力；二是产品更新后，对老产品有用特性的继承能力和兼容能力。
d.维护柔性：采用多种方式查询、处理故障，保障生产正常进行的能力。
e.生产能力柔性：当生产量改变、系统也能经济地运行的能力。
对于根据订货而组织生产的制造系统，这一点尤为重要。
f.扩展柔性：当生产需要的时候，可以很容易地扩展系统结构，增加模块，构成一个更大系统的能力。
g.运行柔性：利用不同的机器、材料、工艺流程来生产一系列产品的能力和同样的产品，换用不同工序加工的能力。
柔性制造系统（F l e x i b l e M a n u f a c t u r i n g Technology,简称FMT）是由计算机集成管理和控制的、用于高效率制造中小批量多品种零部件的自动化制造系统。
柔性定位单元是柔性制造技术在自动生产线的应用之一，主要突出产品柔性和运行柔性，应用于汽车白车身底板定位的生产线，其特有的高速、精确特性，可以与标准机器人配合使用，实现生产线的柔性化，以实现精确、快速、简便的多种车型切换与定位，大幅度加快作业节拍，提高生产效率。
白车身焊装生产线输送方式的应用及比较
车辆工程技术53车辆技术 汽车焊装生产线是汽车白车身全部成形工位的总称，其由车身总成线与多条分总成线构成，每一条总成线或分总成线又由多种焊装工构成。
每一个工位均由部分定位夹具、供水供气构成。
线间、工位间通过搬运机、机器人等搬送设备实现上下料与零部件的传送工作，以此来确保生产线中各项工作的连续性。
汽车焊装生产线主要包含了地板总成线、侧围总成线、车身合成线以及车身装配完成线。
因此，焊装生产线能否实现高速柔性化，其输送设备方式就显得尤为重要。
1 往复杆输送系统 往复杆的输送系统通常安设在夹具的平台之上，与夹具共同构成了焊装生产线。
往复杆输送系统通常由升降机构、同步机构、运动机构、定位机构、电控系统、平衡助力机构等组成。
依照不同的标准分级，往复杆输送线能够进行不同的分类，分类的方式可以以安装形式进行，主要分为空中往复杆输送与地面腹杆输送线；依照往复杆输送线梭结构进行分类，可以分为双往复杆树洞与单往复杆输送线；依照往复杆输送形式进行分类，可以分为水平往复杆输送线与升降往复杆输送线；依照往复杆输送线的举升机构进行分类，可以分为独立升降往复杆输送线与同步升降往复杆输送线[1]。
往复杆输送系统的工作原理主要是通过伺服变频电机带动齿轮与齿条来进行一段距离的往复运动；其举升、降低运动为达到一工位之后落下，能够便于夹具进行夹紧工作，在焊接结束之后，顶升能够促使工件离开夹具，进而使得工件与夹具不会互相干涉，便于输送工作[2]。
往复杆输送系统的主要特点在于机构简单、机械化程度较高、输送定位精度高，而缺点则是设备投资较大、输送机结构较为复杂、输送车型的柔性较差。
2 滑撬输送系统 滑撬输送系统属于白车身焊装车间中应用最为广泛的一种输送设备，多用于车身总成线工序间的输送、调整线输送、焊装车间空中储运线车身储存输送。
这种输送系统主要由滑撬、普通输送滚床、升降输送滚床、旋转滚床、垂直升降机以及电控系统所构成。
滑撬输送系统的主要优点为自动化程度高，能够用于多种批量生产的生产线上，同时其能够在一条生产线中进行间歇、连续输送，以此能够实现生产线中的联线输送，能够将下车身总成线、车身总成焊装线、调整线、车身储运线联系为一个整体，更加便于实现一个车间多车型生产线之间的联线，能够将不同车型的下车身总成线、车身主线独立布置[3]，共同构建补焊线、调整线，更加容易实现生产线的分期投入，且输送速度较快、定位精度较高。
白车身焊装工艺规划数字化应用研究
白车身焊装工艺规划数字化应用研究发表时间：2020-09-15T15:33:37.220Z 来源：《工程管理前沿》2020年第14期作者：贾存鹏国文举[导读] 文章主要是分析了焊装工艺规划的关键点，同时也讲解了焊点工艺的实际意义，望能为有关人员提供到一定的帮助以及借鉴。
贾存鹏国文举长城汽车股份有限公司河北保定 071000摘要：焊装是汽车制造过程中重要的工艺之一，其能直接影响到汽车的整体质量。
文章主要是分析了焊装工艺规划的关键点，同时也讲解了焊点工艺的实际意义，望能为有关人员提供到一定的帮助以及借鉴。
关键词：白车身；焊装；方法1 前言车辆中的驾驶员位置是驾驶员以及乘客的移动之家在其中起到了保障到人们人身安全的主要职责。
由此可见点焊的质量会直接对整个汽车都造成直接的影响，为此对点焊的质量控制进行分析是十分重要的。
2 焊装工艺规划的关键点2.1 工艺分配工艺规划时，首先是根据生产纲领计算生产节拍，根据节拍及主机厂的要求确认各工位间的输送方式，并结合产品数模情况确定各零件上件顺序及工位数量。
在工艺分配后，可通过计算机软件模拟产品零件在工装夹具上的上件与卸件过程，来检查工艺分配是否合理，零件上件是否互相干涉或是否与定位机构干涉。
同时还要考虑夹具摆放是否恰当，操作人员进行焊接及取放件操作时是否便利。
焊装生产线上的基本单元是工位，在划分工位时，可在考虑生产节拍的基础上，对设计总成进行合并或分解。
在满足节拍要求的前提下，可将两个或两个以上的设计总成划分到一个焊接工位；如果节拍不能满足要求，也可将一个设计总成分解到两个工位进行焊接。
焊接工位的摆放要考虑前后序的工位承接以及物料运输方便的问题。
2.2 焊点分配分析焊点的工艺和稳定性是车身焊接质量的关键所在，焊点分配的合理性，将会影响整个产品的结构稳定性和整体强度。
焊点的数量、位置等信息一般是在产品设计时决定，包含在主机家提供的产品数学模型里。
焊点分配要以整个生产线为基础，采用整体规划与局部分析相结合的方法，并充分考虑生产节拍，焊点可达性、焊接工件的复杂程度等问题。
焊装柔性车身成形机的构造及应用
面积 会 有较 大增 加 ，单 － Ｇ ｔ结 构见 图４ ａｅ ，主要 包括 ６ 部分 ，Ｇ ｔ框 架 随车 型 不同 会进 行相 应 的更换 ， 个 ａｅ 锁紧 系统和 自动 快换 单 元只 有在 需要适 配 多品种 车 型
时才需 要增加 。
每 个Ｇ ｔ 总质 量可 以达 到２５ ０ｋ 左 右 ，夹具框 ａｅ ０ ｇ 架 上面最 大 允许使 用 的夹 紧器数量 为４ 套 ，还 可以设 ５ 计 少量翻 转 机构和 对 中机 构 ，完全 可 以满足 大部 分车
达 Ｎ５ Ｎ ０ｋ 左右 ，加上 精确 的重复 定 位精 度 可 以保 证
工装 框架 的使 用寿命 。
图 １
图５ 图２
３
Ｇ ｔ在 国 内也 有很 高 的知名度 ，该 车 身成形 机在 适用 ａｅ
于单 车 型时 占地面 积较 小 ，但是 在适 配 多车型 时 占地
图６
垂 直移 动 由２ Ｅ Ｐ Ｒ 传 动 装置 实 现 （ 图２）。在 套 ＸＥＴ 见 工 装 处于 工作 状 态 时 ，上 部 工 装会 由直 线 导轨 加皮 带
移 动至 理 论坐 标位 置对 车身 零件 进 行定 位 。下 部成 形
工 装 通 常 分 为 左 、 右 两 部 分 ，分别 定 位 左／ 侧 围 和 右 地 板 总 成 。 由于 成 形 机通 常 为３ 工位 的 占地 面 积 ， 个
■
神 龙汽 车公 司 陈 辽
对 于焊 装领 域 ，为 了快 速反 应 市场 需 求 ，多车 型
混 流生 产 已经 司 空见惯 ，随 之而 来 的 ，生产 设 备需 要
１１ 独立 式成 形 机 ． （ １）Ｇｅ ｌｘ ｒ ｏｆ ｏ ｅ
更 好 的柔 性来 适应 各 种不 同 的车 型 ，这 一点 在 车身 成 形 机 上尤 显 突 出 。神 龙 公司 自Ｔ ３ 目以来 ，柔 性 成 熟 的 独 立 式 成 形 机 有着 其 特 有
汽车焊接柔性化试制线的开发和应用
汽车焊接柔性化试制线的开发和应用摘要：随着我国的的汽车制造行业制造能力不断提升，我国的国产汽车制造也面临着新的发展，新能源汽车的发展使得我国的汽车焊接柔性技术需要革新发展，全面提升我国的汽车柔性生产线，进而使得我国的汽车制造能够在世界上更加具有竞争力。
柔性化生产（Flexibility Manufacturing），是目前国内外先进汽车制造企业广泛采用的一种灵活、高效的生产模式。
它既满足了汽车生产要求的规模效益，又保证了产品多元化的需求。
这种先进的生产理念，以其时效优势及成本优势，极大的增强了企业的竞争力。
焊接柔性生产工序的主要任务是完成车身（也称为白车身）的加工制造。
对于轿车产品来说，车成线、左右侧围总成线、CRP （仪表台横梁+顶盖+后行李仓托架）线和门盖总成线、车身装配调整线等部分组成，各总成构件又由很多合件、组件及零件（大多为冲压件）组成。
考虑到起初的开发投资、日后的生产物流、品质管理等因素，这些分总成线一般都建在主机厂附近的配套厂，汽车主机厂通常采用即时直供方式为主机厂焊接柔性线服务。
关键词：汽车焊接；柔性化；试制线引言专有化焊接柔性线，也称之为单一化焊接柔性生产线，就是该焊接柔性线只能为单一车型提供生产。
若再开发新车种生产时，就必须异地或迁移现有焊接柔性线后重新建设新的焊接柔性线。
从而造成厂房、设备及公用动力设施重复投资造成浪费，生产效率很低；与之对应的柔性化焊接柔性线，是指在相同的汽车焊接情况下有着较高的车身焊接柔性效率和生产速度。
一，汽车焊接柔性化开发分析我国的汽车的发展起步相对来说比较晚，焊接技术的发展处于相对落后的状态，在焊接柔性夹具的设计和应用方面尚未达到先进水平，在生产和设计方面还没有形成相对完善的体系，近年来我国的汽车行业不断的发展，合资汽车的出现使得我国的汽车领域的技术得到了快速的发展，目前的车身的设计工作已经逐渐的出现了较好的发展，但是对于一些高精度的汽车夹具设计尚存在缺陷需要我们去改进，这也就提升了我国的汽车制造成本，这就阻碍了我国的汽车行业的发展。
浅论汽车白车身焊接工艺分析及工装设计
浅论汽车白车身焊接工艺分析及工装设计摘要：近年来我国的科学技术和经济水平都得到了蓬勃的发展，在这样的快节奏时代背景之下，我国社会生活当中的各行各业都紧随时代发展趋势不断地进行着与时俱进的创新和变革。
汽车制造行业当中的焊接工艺也在这样的快节奏时代洪流当中不断地引入了现代化的科学技术和工艺方法，从而在某种程度上提升了汽车车头的稳定性和安全性，相关的技术管理人员在汽车的焊接工艺以及钣金材料控制工作上，需要严格按照相关的要求和标准来管理，从而全面提升汽车制造行业的加工效果和质量水平。
本篇文章将针对这一点作出简要分析以供参考。
关键词：汽车白车身；焊接工艺；工装设计汽车生产工艺一般可分为冲压、焊装、涂装和总装工艺，其中，焊装质量直接影响着车身的精度和质量，因此对焊装工艺的研究对于汽车生产具有重要意义。
这是因为如果汽车白车身的整体焊接出现任何不稳定的变动，都会对整个汽车的工装及后期的投入使用带来极大的安全隐患。
因此，相关的技术工作人员一定要将现代化的焊接工艺引入到汽车白车身的焊接加工环节当中，并结合工装设计工作全面提升汽车白车身整体稳定性和安全性，从而全面提升汽车制造行业的加工水平。
1、白车身焊接工艺概述1.1白车身焊接方法车身的焊装质量对整个白车身的外观、精度和质量都具有重要的影响作用,因此,白车身的焊装应该引起足够的重视。
白车身焊接一般包括了对汽车的侧围、地板、后围、顶盖、总拼等的操作,按焊接方式又可分为电阻焊方式、C02电弧焊方式和激光焊方式。
在所有焊接方式中,电阻焊是目前使用得最普遍的,它主要是利用电阻发热的原理,将电阻发热产生的热量用于熔化工件,最后将工件连接起来的一种方法。
其中,电阻焊连接方式的常见点焊机械一般有两类:悬架式点焊机与定位式点焊机（固定点焊机）,悬挂式点焊机一般使用于在各分总成和车身总成之间的连接过程中,固定电焊机则应用凸焊螺母及螺柱过程中。
1.2焊接流程焊装工序以车身焊装顺序计划为主要内容,即首先根据车体数模,分解焊装工序,并明确工位,再确认每个工位及所需要的零部件,最后再进行总成焊接的流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性两种车型白车身顶盖的孤岛式焊装区研究及TRIZ的应用作者：唐稳生周小川来源：《企业科技与发展》2016年第04期（上汽通用五菱汽车股份有限公司青岛分公司，山东青岛 266555）【摘要】传统孤岛式白车身顶盖焊装区柔性生产能力差，占地面积较大。
上汽通用五菱汽车股份有限公司N300、N310车型顶盖焊装区相邻布置，无法柔性生产，随着公司产量的不断提升，对生产节拍、效率、物料缓存空间的要求也越来越高，此处已经形成瓶颈，严重制约了整个生产线的产能升级。
文章经过研究分析，并通过TRIZ理论的应用，设计了一种新型工装夹具布置方式，实现了焊装拼台的柔性化功能，对其他类似结构的设计具有一定的参考价值。
【关键词】白车身顶盖；柔性生产；焊装拼台；TRIZ【中图分类号】U463.82 【文献标识码】A 【文章编号】1674-0688（2016）04-0071-041 背景上汽通用五菱的N310车型是N300车型的升级版本，但白车身改动较大，2种顶盖的翻边和型面差异性大。
N300生产线进行N310兼容升级改造时，经过分析，无法通过直接改造N300顶盖工装夹具的方式来柔性N310顶盖，最终采用2个独立的焊装区分别生产N300、N310 2种车型顶盖。
N300、N310白车身顶盖焊装区平面布局图如图1所示。
顶盖焊装区采用孤岛式布局，顶盖焊合件通过人工转运至白车身总拼生产线。
点状填充区域为物流通道，由于各生产线所需物料都需要通过此处，因此顶盖焊装区不能占用物流通道。
焊装区中间竖直虚线左侧为N300车型顶盖焊装区，右侧为N310车型顶盖焊装区，虚线仅为示意，无实物阻隔。
顶盖焊合件转运路线的空心箭头表示转运方向。
（1）N300车型顶盖焊装区：由1套N300顶盖料架、1套N300顶盖焊合件料架、1套N300顶盖焊装拼台、2套悬挂式电阻点焊机组成。
（2）N310车型顶盖焊装区：由1个N310顶盖料架缓冲区、1套N310顶盖料架、1套顶盖输送自动小车、1套N310顶盖焊装拼台、1套N310顶盖焊合件料架、1个N310顶盖焊合件料架缓冲区、2套悬挂式电阻点焊机组成。
N300、N310顶盖焊装区共2名操作员工，根据车型切换要求，步行至相应顶盖焊装区，启动悬挂式电阻点焊机并进行试焊，如果切换至N310顶盖焊装区，还需启动顶盖输送自动小车。
整个车型切换过程时间长，且悬挂式电阻点焊机、顶盖输送自动小车启动过程中可能出现故障，影响生产效率。
焊装N300顶盖时，操作人员需将顶盖物料从N300顶盖料架上抬至N300顶盖焊装拼台，完成焊接工作后，将顶盖焊合件抬至N300顶盖焊合件料架，劳动强度较大。
因为空间受限，所以N300顶盖焊装区无法布置物料缓冲区和焊合件料架缓冲区。
由于市场需求旺盛，产量不断提升，此处成为生产瓶颈，迫切需要设计1套焊装拼台，替代N310顶盖焊装拼台，以实现N300、N310 2种车型顶盖的柔性生产，共用顶盖输送自动小车和悬挂式电阻点焊机，原N300顶盖焊装区作为物料缓冲区。
2 分析与设计2.1 焊装拼台结构设计及矛盾分析由于2种顶盖的翻边和型面在X、Y、Z 3个方向都是不同的，且差异较大，所以必须使用2套定位工装夹具和辅助支撑。
通常采用以下3种方式来实现：{1}上下翻转切换；{2}2套独立焊装拼台自动切换；{3}工装夹具合并在同一拼台。
（1）上下翻转切换：焊装拼台底座有上、下2个安装面，分别安装N300顶盖工装夹具和N310顶盖工装夹具，整个焊装拼台由摆动气缸或摆动液压缸驱动，可翻转180°。
存在的问题：{1}焊装拼台翻转半径大，旋转轴离地面较高，需要相应更改顶盖输送自动小车，改造工作量大；{2}焊接操作高度提高，为满足人机工程，需增加踏台，但因为焊装拼台翻转半径大，踏台需远离拼台，所以操作员工难以靠近焊装拼台进行焊装作业；{3}人员操作范围与焊装拼台翻转范围存在重叠的情况，有较大的安全隐患。
（2）2套独立焊装拼台自动切换：制造2套独立的焊装拼台，分别用来焊装N300、N310顶盖，1套放置于工位，1套放置于存储区，切换车型时切换整体焊装拼台，对空间、切换设备的要求较高，现场空间无法满足此形式。
（3）工装夹具合并在同一拼台：N300、N310 2种车型顶盖的工装夹具较为密集，且N300顶盖后部必须为整体滑动工装夹具，合并后，无论采取何种方式，工装夹具都完全占用焊接设备操作空间，使悬挂式电阻点焊机的焊钳无法进行焊接作业。
通过以上分析发现，设计过程中产生了技术矛盾。
设计目标是焊装拼台能柔性制造2种顶盖，柔性2种顶盖就需要把2种车型顶盖的工装夹具合并到一个焊装拼台上，这就导致以下几个问题：{1}工装夹具布置密集，操作空间受限；{2}焊装拼台、切换装置体积庞大，占地面积大；{3}焊装拼台结构复杂，影响人机工程，存在安全风险。
为了解决矛盾和打破设计中的惯性思维，需要使用一种创新的设计方法——TIRZ。
2.2 TRIZ理论的介绍发明问题解决理论（theory of inventive problem solving，TRIZ）是一种目前应用较为广泛的创新理论。
理论创立者G.S.Altshuler及其研究者通过对全世界不同时期、不同领域的250万份发明专利进行分析研究发现，不同时期、不同领域的发明中所用到的原理、方法并不多，同样的原理、方法被反复使用，且都是经过大量的试验试错才最终确定，花费了大量时间、人力、物力和财力[2]。
TRIZ理论总结出39个通用技术参数来描述技术矛盾，并总结了40个发明原理[1]来解决这些技术矛盾。
TRIZ理论在结构设计中应用的一般流程如下：首先分析问题，找出技术矛盾，确定要改善的技术参数和恶化的技术参数，然后根据矛盾矩阵[1]确定发明原理和设计方向，最后找出技术问题的具体解决方法。
2.3 TRIZ的应用及柔性顶盖焊装区的可行方案通过上文的分析，在顶盖焊装拼台结构设计中，涉及的参数包含可制造性、可操作性、可维修性、适应性及多用性、装置的复杂性，改善任一参数都可能造成其他参数的恶化，因此要综合分析几个参数。
矛盾矩阵[1]和40个发明原理表[1]的使用方法如下：例如，改善焊装拼台的适应性及多用性参数，则焊装拼台的结构会变得更复杂，即装置的复杂性参数会恶化，通过表1，第35行适应性及多用性与36列装置的复杂性交叉处，得到编号15、29、37、28；通过表2，得到上述编号所对应的发明原理，分别为动态化、气动和液压结构、热膨胀、替代机械系统，这就是解决问题的几个方向。
通过矛盾矩阵和涉及的技术参数，可以得到顶盖焊装拼台结构设计的几个方向：分割、抽取、非对称、合并、嵌套、反过来做、动态化、转变到新维度、替代机械系统、气动或液压结构、改变特性。
顶盖工装夹具结构设计中主要用到合并、反过来做、动态化、转变到新维度4个设计原理。
{1}合并原理：合并空间上同类的物体，或预定要相邻操作的物体。
{2}反过来做原理：不直接实施问题指出的动作，而是实施一个相反的动作；使物体或外部环境移动的部分静止，或者使静止的部分移动；把物体上下颠倒。
{3}动态化原理：改变物体或外部环境的特性，以便在操作的每个阶段都能提供最佳性能；如果物体不能移动，想办法让它移动，让物体各部分都可以相互移动；把物体分成几个部分，它们能够改变彼此的相对位置。
{4}转变到新维度原理：把物体的动作、布局从一维变成二维，二维变成三维，以此类推；利用物体不同等级的组合；将物体倾斜或侧放；使用给定表面的另一面[1]。
N300、N310顶盖工装夹具主要都集中在后部，将工装夹具合并在同一拼台时，可以采用2种顶盖在焊装拼台上反向布置的方式，并适当调整部分辅助支撑、夹具的位置，此时工装夹具分布均匀适中，焊钳操作空间充足，解决了2种顶盖工装夹具在水平方向（X、Y向）的干涉。
2种顶盖反向布置是这次结构设计中最关键的一点，解决了顶盖工装夹具中最多的干涉点，是整个焊装拼台实现柔性化的基础。
工装夹具柔性设计的惯性思维，是在原工装夹具的基础上增加新车型的定位、支撑装置，当工装夹具分布密集时，往往出现无法消除干涉点的问题，而TRIZ理论提供的反过来做原理，提供了一个很好的解决问题的方向。
N310顶盖内部有2根加强筋，使用4套定位夹具，位于焊装拼台中部，剩余工装夹具都分布在焊装拼台边缘，N300顶盖工装夹具都分布在焊装拼台边缘，后部整体滑动工装可采用避让方式，放置于顶盖下方，因此N300顶盖定位面应高于N310。
将N300焊装操作面提升200 mm后，解决了2种顶盖工装夹具在竖直方向（Z向）的干涉。
由于N310焊装操作面低于N300，为避免N310顶盖与N300顶盖工装夹具干涉，需将N300顶盖工装夹具设计成运动切换方式。
独立工装夹具安装在气缸驱动的摆动机构上，摆动角度为30°，整体滑动工装夹具通过更换长行程气缸，行程增加30 mm，即可避开N310顶盖翻边。
经过研究分析，可实现的顶盖焊装拼台结构如下：工装夹具合并在同一拼台，2种车型顶盖在拼台上反向布置，N300车型顶盖定位面高出N310车型顶盖定位面200 mm，N300车型顶盖工装夹具为摆动、滑动切换方式（如图2所示）。
改造后的顶盖焊装拼台可直接替换原N310顶盖焊装拼台，然后对顶盖输送自动小车的吸盘位置进行调整，并增加2个吸盘，使顶盖输送自动小车可柔性N300顶盖，拆除原N300顶盖焊装区的悬挂式电阻点焊机，其焊钳挂在N310焊装区悬挂式电阻点焊机上。
N310上、下线方向及位置不变，N300与其相反。
优化后的顶盖焊装区平面布局图如图3所示，原N300顶盖焊装区作为物料缓冲区，原N310顶盖焊装区柔性生产N300、N310 2种车型顶盖，共用顶盖输送自动小车和悬挂式电阻点焊机。
N300、N310 2种车型顶盖上、下线方向相反，黑色实心箭头表示N300车型顶盖上、下线方向，空心箭头表示N310车型顶盖上、下线方向。
3 结语微型汽车、微型电动汽车白车身在生产过程中，经常用到孤岛式焊装分拼台，随着车型的增加，对生产线的柔性程度、占用空间提出了越来越高的要求，本文提供了一个可行的实施方向，使相关汽车企业以较低的成本、简单的结构实现孤岛式焊装分拼台的柔性生产。
TRIZ理论作为一种优秀的创新设计理论，可以在设计中打破惯性思维、提供设计方向、缩短研发周期和各项投入，应进行深入地应用和广泛地推广。
参考文献[1]谭培波，茹海燕，Wenling Babbitt.创新算法——TRIZ、系统创新和技术创造力[M].武汉：华中科技大学出版社，2008：219-225.[2]赵新军.技术创新理论（TRIZ）及应用[M].北京：化学工业出版社，2004：12-14.[3]徐帅帅.介绍一种车身焊装线简易定位顶盖的工装[J].企业科技与发展，2015（13）：47-50.[4]唐稳生，周小川，高学成.一种适用多种车型顶盖的焊装拼台[P].中国专利：ZL201520558301.6，2015-02-05.[责任编辑：陈泽琦]【作者简介】唐稳生，男，广西桂林人，研究生，上汽通用五菱汽车股份有限公司青岛分公司总经理兼党委书记；周小川，男，山东济宁人，本科，上汽通用五菱汽车股份有限公司青岛分公司电控主任工程师。
