告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。

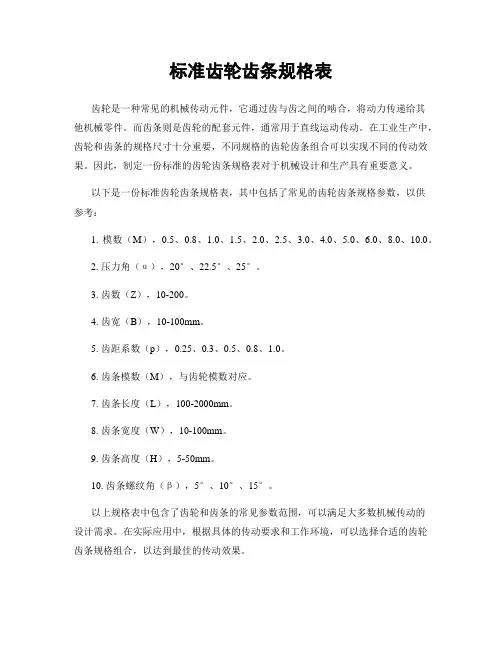

标准齿轮齿条规格表
标准齿轮齿条规格表齿轮是一种常见的机械传动元件，它通过齿与齿之间的啮合，将动力传递给其他机械零件。
而齿条则是齿轮的配套元件，通常用于直线运动传动。
在工业生产中，齿轮和齿条的规格尺寸十分重要，不同规格的齿轮齿条组合可以实现不同的传动效果。
因此，制定一份标准的齿轮齿条规格表对于机械设计和生产具有重要意义。
以下是一份标准齿轮齿条规格表，其中包括了常见的齿轮齿条规格参数，以供参考：1. 模数（M），0.5、0.8、1.0、1.5、2.0、2.5、3.0、4.0、5.0、6.0、8.0、10.0。
2. 压力角（α），20°、22.5°、25°。
3. 齿数（Z），10-200。
4. 齿宽（B），10-100mm。
5. 齿距系数（p），0.25、0.3、0.5、0.8、1.0。
6. 齿条模数（M），与齿轮模数对应。
7. 齿条长度（L），100-2000mm。
8. 齿条宽度（W），10-100mm。
9. 齿条高度（H），5-50mm。
10. 齿条螺纹角（β），5°、10°、15°。
以上规格表中包含了齿轮和齿条的常见参数范围，可以满足大多数机械传动的设计需求。
在实际应用中，根据具体的传动要求和工作环境，可以选择合适的齿轮齿条规格组合，以达到最佳的传动效果。
除了以上列举的规格参数外，齿轮齿条的材料、硬度、精度等也是影响传动性能的重要因素。
在选择齿轮齿条时，还需要考虑到工作负载、转速、工作温度等因素，以确保传动系统的可靠性和稳定性。
总之，制定一份标准的齿轮齿条规格表对于机械设计和生产具有重要意义。
合理选择齿轮齿条规格参数，可以有效提高传动效率，延长使用寿命，减少故障率，从而为机械设备的正常运行提供保障。
希望以上规格表能够为机械设计和生产工作者提供一些参考和帮助。
齿轮模数
齿轮模数概述“模数”是指相邻两轮齿同侧齿廓间的齿距p与圆周率π的比值(m=p/π)，以毫米为单位。
模数是模数制轮齿的一个最基本参数。
模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。
模数系列标准是根据设计、制造和检验等要求制订的。
对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。
对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。
对於刀具，则有相应的刀具模数mo等。
标准模数的应用很广。
在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。
它对上述零件的设计、制造、维修等都起著基本参数的作用(见圆柱齿轮传动、蜗杆传动等)。
齿轮计算公式:分度圆直径d=mz m 模数z 齿数齿顶高ha= m齿根高hf=(ha*+c*)m齿全高h=ha+hf=(2 ha*+c*)m一般ha*=1 c*=0.25短齿ha*=0.8 c*=0.3图片中的应该两箭头之间距离是p。
我国规定的标准模数系列表：第一系列0.10.120.150.20.250.30.40.50.60.81 1.25 1.52 2.534568 1012162025324050第二系列0.350.70.9 1.75 2.25 2.75(3.25) 3.5(3.75) 4.5 5.5(6.5)78(11)14182228(30)3645注:选用模数时,应优先采用第一系列,其次是第二系列,括号内的模数尽可能不用。
齿轮常用模数
齿轮常用模数
1 齿轮模数
齿轮模数是定义齿轮结构的一个重要参数。
模数即每个齿轮节圆周上的齿数，具有实际口径尺寸与机械尺寸之间的折衷定值。
常用模数包括0.25、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1、1.25、1.5、1.75、2、2.25、2.5、2.75及3等模数。
模数越大，用齿数越少可以实现同样的中心距，齿轮表面生锈时不容易深入到齿根；模数越小，其中心距可以减小，但用齿数需要增加。
针对不同的工况，都有不同的选择和组合方案，通常以传动精度及中心距的要求来决定模数的选择，最常用的几种模数是0.5、0.6、0.8、1、1.25、1.5、2、2.5、3等。
2 选择模数
在齿轮传动中，要根据轴功率、中心距及精度等要求来选择正确的模数，能够保证传动效率及可靠性。
一般采用零件表达尺寸的加工参数时，模数应小于等于其他尺寸的零件的十余分之一值，由此来决定有关零件的精度。
当选择一种模数时，需要考虑传动效率、中心距及加工精度等参数，尽量满足要求，从而使齿面的磨损、漏油率和低噪声达到设计指标，保证传动系统的可靠性和效率。
3 总结
模数是定义齿轮结构的一个重要参数，其大小对齿轮传动系统的
设计有着重要的作用。
不同的模数会对传动精度，中心距，工作环境
的要求等参数产生不同的影响，因此选择模数时，必须考虑传动效率、中心距及加工精度等参数，尽量满足要求，有效地保证齿轮传动系统
的可靠性和效率。
采埃孚变速箱齿轮模数表
采埃孚变速箱齿轮模数表采埃孚变速箱齿轮模数表：深度解析1. 引言在汽车行业中，采埃孚（ZF）被视为变速器技术的领导者之一。
作为世界领先的传动系统和底盘技术供应商，ZF公司提供了广泛的变速器产品，其中齿轮模数表是其变速箱设计过程中不可或缺的一部分。
2. 什么是齿轮模数表？齿轮模数表是一种用于描述齿轮尺寸、齿数和模数之间关系的工具。
模数（Module）指的是每个齿轮上每毫米的齿数，它是用于计算齿轮尺寸的重要参数。
齿轮模数表则是一份由采埃孚公司根据其变速器设计经验编制的参考表，记录了各种不同模数下可用的齿数范围。
3. 齿轮模数表的作用齿轮模数表在变速器设计中具有重要的作用。
它为设计师提供了一种快速选择合适的模数和齿数的方法，以满足特定的变速器性能要求。
仅仅通过查看齿轮模数表，设计师就能够找到可行的齿轮组合，并获取初步的设计概念。
齿轮模数表还帮助设计师在设计过程中进行优化。
通过选择合适的模数和齿数，设计师可以在保证变速器性能的同时提高传动效率、降低噪音和振动。
齿轮模数表提供了一种参考，以确保设计的齿轮在尺寸完备和传动效率之间取得最佳平衡。
齿轮模数表还为不同变速器类型和应用场景提供了标准化的参考指南。
无论是手动变速器还是自动变速器，无论是乘用车还是商用车，采埃孚的齿轮模数表都为设计师提供了详细的建议和指导。
这使得不同变速器之间可以实现部分互换性，并促进了整个行业的发展和进步。
4. 我对齿轮模数表的个人观点和理解作为一名汽车工程师，我深知齿轮模数表在变速器设计过程中的重要性。
它为设计师提供了一个快速而可靠的参考，帮助我们在短时间内获得合理的齿轮组合方案。
我个人认为，齿轮模数表是变速器设计过程中的一项核心工具，其准确性和实用性都至关重要。
然而，齿轮模数表并非万能。
设计师在使用时也需要结合实际需求进行灵活应用。
不同的变速器应用有不同的特点和要求，因此在使用齿轮模数表时，设计师还需要结合经验和专业知识，进行必要的调整和优化。

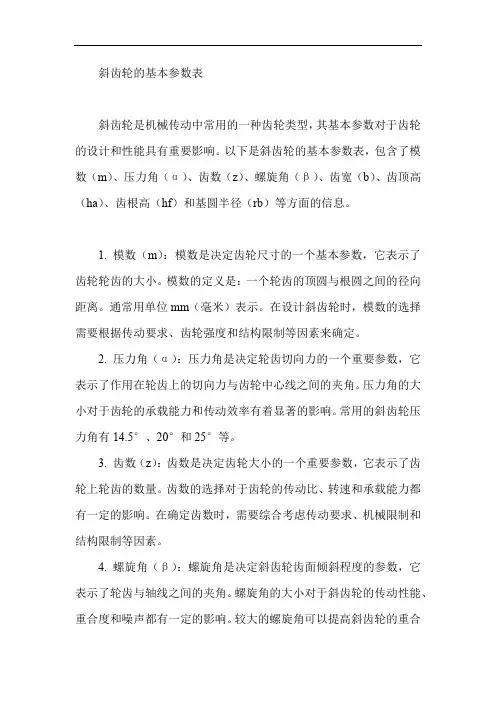

斜齿轮的基本参数表
斜齿轮的基本参数表斜齿轮是机械传动中常用的一种齿轮类型，其基本参数对于齿轮的设计和性能具有重要影响。
以下是斜齿轮的基本参数表，包含了模数（m）、压力角（α）、齿数（z）、螺旋角（β）、齿宽（b）、齿顶高（ha）、齿根高（hf）和基圆半径（rb）等方面的信息。
1. 模数（m）：模数是决定齿轮尺寸的一个基本参数，它表示了齿轮轮齿的大小。
模数的定义是：一个轮齿的顶圆与根圆之间的径向距离。
通常用单位mm（毫米）表示。
在设计斜齿轮时，模数的选择需要根据传动要求、齿轮强度和结构限制等因素来确定。
2. 压力角（α）：压力角是决定轮齿切向力的一个重要参数，它表示了作用在轮齿上的切向力与齿轮中心线之间的夹角。
压力角的大小对于齿轮的承载能力和传动效率有着显著的影响。
常用的斜齿轮压力角有14.5°、20°和25°等。
3. 齿数（z）：齿数是决定齿轮大小的一个重要参数，它表示了齿轮上轮齿的数量。
齿数的选择对于齿轮的传动比、转速和承载能力都有一定的影响。
在确定齿数时，需要综合考虑传动要求、机械限制和结构限制等因素。
4. 螺旋角（β）：螺旋角是决定斜齿轮齿面倾斜程度的参数，它表示了轮齿与轴线之间的夹角。
螺旋角的大小对于斜齿轮的传动性能、重合度和噪声都有一定的影响。
较大的螺旋角可以提高斜齿轮的重合度，减小传动噪声，但过大的螺旋角会使得齿轮承载能力降低。
5. 齿宽（b）：齿宽是决定齿轮厚度的参数，它表示了齿轮的有效长度。
齿宽的选择需要综合考虑轮齿的刚性、传动的平稳性和制造要求等因素。
适当的齿宽可以提高斜齿轮的承载能力和传动的平稳性。
6. 齿顶高（ha）：齿顶高是指从齿轮的齿顶到基圆平面的距离。
在斜齿轮中，齿顶高通常不等于模数，需要进行特定的计算和设计。
齿顶高的选择对于齿轮的承载能力和传动的平稳性有一定的影响。
7. 齿根高（hf）：齿根高是指从齿轮的齿根到基圆平面的距离。
与齿顶高类似，在斜齿轮中，齿根高也不等于模数，需要进行特定的计算和设计。
齿轮模数表-模数表
*作品编号：DG13485201600078972981*
创作者：玫霸*
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、
5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，
5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
作品编号：DG13485201600078972981
创作者：玫霸*。
齿条标准尺寸规格表
齿条标准尺寸规格表齿条是一种机械传动元件，广泛应用于机床、机器人、物料输送和皮带传动等领域。
根据不同的设计和需求，齿条的尺寸规格也有所差异。
以下是常见的齿条标准尺寸规格表：1. 普通齿条普通齿条是最常见的齿条类型，它的尺寸规格主要包括模数、压力角、齿高、齿距等参数。
常见的普通齿条尺寸规格如下：- 模数：0.5、0.8、1、1.25、1.5、2、2.5、3、4、5、6、8、10、12- 压力角：14.5度、20度、22.5度、25度、30度- 齿高：0.5~10mm- 齿距：1~30mm2. 梯形齿条梯形齿条是一种特殊的齿条类型，其特点是齿形为梯形状，适用于低速高力的传动。
常见的梯形齿条尺寸规格如下：- 梯形高度：2~15mm- 模数：1~12mm- 压力角：20度、22.5度- 齿距：5~30mm3. 弧形齿条弧形齿条是应用于带有弧形导向的传动机构中的一种齿条，其特点是齿形为弧形状。
常见的弧形齿条尺寸规格如下：- 弧度：5~20mm- 模数：1~10mm- 压力角：20度、22.5度4. 长齿齿条长齿齿条是一种适用于传动比较大和受力大的传动机构中的一种齿条，其特点是齿距比一般齿条大。
常见的长齿齿条尺寸规格如下：- 模数：1~50mm- 齿距：20~200mm- 压力角：20度、22.5度5. 其他齿条除了上述几种常见的齿条类型之外，还有一些其他的齿条类型，例如圆柱齿条、斜齿轮齿条、蜗杆齿条等。
这些齿条的尺寸规格因其特殊的设计和用途而有所差异，需要根据具体需求进行选择。
总之，了解不同类型齿条的尺寸规格，能够为机械传动系统的设计和使用提供更好的参考和指导。
